ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SU-WL450 SONY

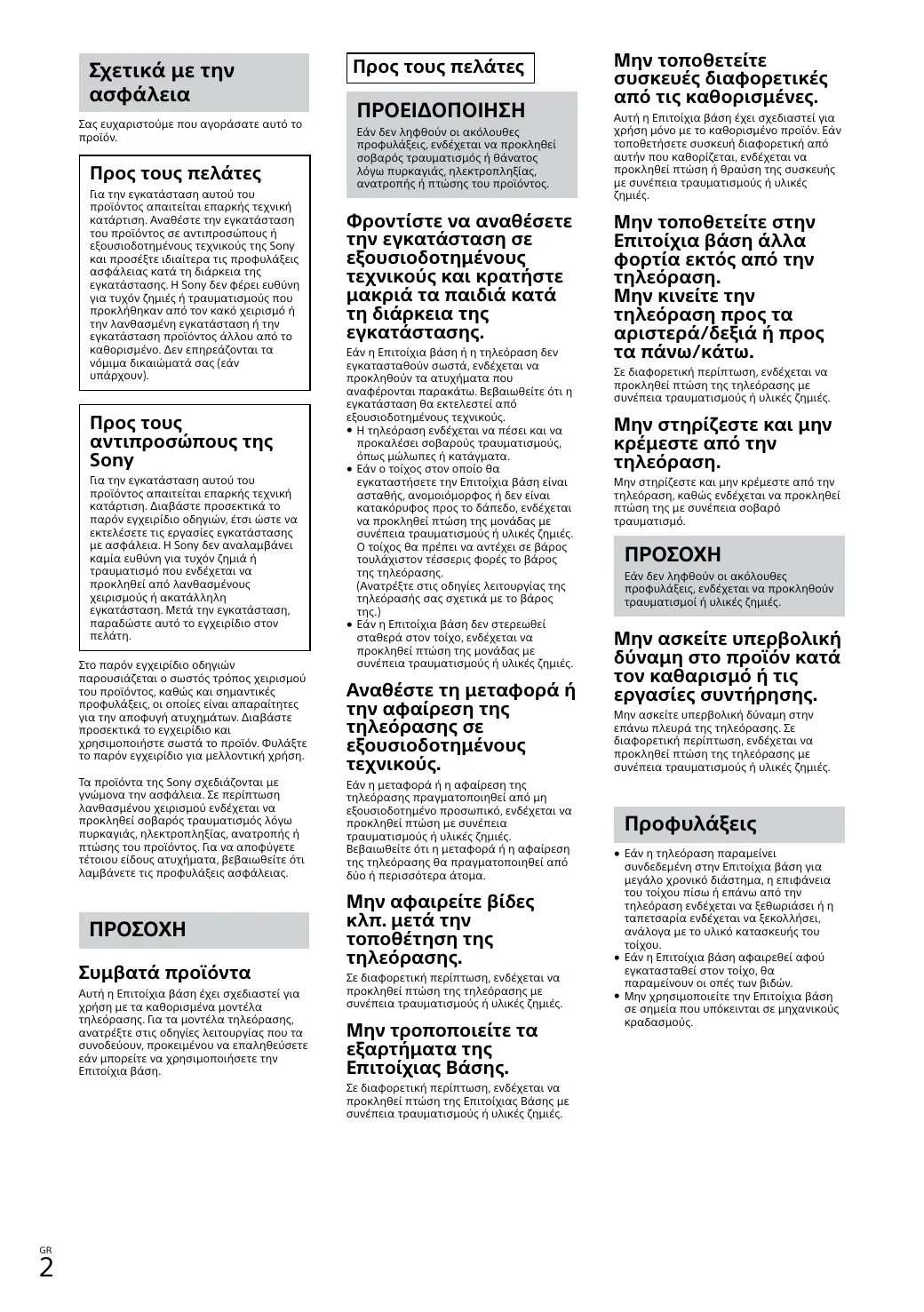

Σχετικά με την Σας ευχαριστούμε που αγοράσατε αυτό το

Προς τους πελάτες Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφάλειας κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από τον κακό χειρισμό ή την λανθασμένη εγκατάσταση ή την εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν επηρεάζονται τα νόμιμα δικαιώματά σας (εάν

αντιπροσώπους της Sony Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον Στο παρόν εγχειρίδιο οδηγιών παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Διαβάστε προσεκτικά το εγχειρίδιο και χρησιμοποιήστε σωστά το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση. Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφάλειας.

Συμβατά προϊόντα Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τα μοντέλα τηλεόρασης, ανατρέξτε στις οδηγίες λειτουργίας που τα συνοδεύουν, προκειμένου να επαληθεύσετε εάν μπορείτε να χρησιμοποιήσετε την Επιτοίχια βάση. Προς τους πελάτες ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή πτώσης του προϊόντος. Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης. Εάν η Επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση θα εκτελεστεί από εξουσιοδοτημένους τεχνικούς. Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την Επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κατακόρυφος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας σχετικά με το βάρος Εάν η Επιτοίχια βάση δεν στερεωθεί σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθεί πτώση με συνέπεια τραυματισμούς ή υλικές ζημιές. Βεβαιωθείτε ότι η μεταφορά ή η αφαίρεση της τηλεόρασης θα πραγματοποιηθεί από δύο ή περισσότερα άτομα. Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην τροποποιείτε τα εξαρτήματα της Επιτοίχιας Βάσης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθορισμένες. Αυτή η Επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί πτώση ή θραύση της συσκευής με συνέπεια τραυματισμούς ή υλικές

Μην τοποθετείτε στην Επιτοίχια βάση άλλα φορτία εκτός από την Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Μην στηρίζεστε και μην κρέμεστε από την Μην στηρίζεστε και μην κρέμεστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί πτώση της με συνέπεια σοβαρό τραυματισμό.

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης. Μην ασκείτε υπερβολική δύναμη στην επάνω πλευρά της τηλεόρασης. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές. Προφυλάξεις Εάν η τηλεόραση παραμείνει συνδεδεμένη στην Επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να ξεθωριάσει ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του Εάν η Επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί στον τοίχο, θα παραμείνουν οι οπές των βιδών. Μην χρησιμοποιείτε την Επιτοίχια βάση σε σημεία που υπόκεινται σε μηχανικούς κραδασμούς. Εγκατάσταση της Επιτοίχιας Βάσης αντιπροσώπους της Sony ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ακόλουθες οδηγίες αφορούν μόνον τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφάλειας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφάλειας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του

Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Μην εγκαθιστάτε την Επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολόνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης η οποία προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλιματισμού. Εάν η τηλεόραση παραμείνει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από συσκευή κλιματισμού για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης. Εγκαταστήστε την Επιτοίχια βάση σταθερά στον τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο

Μην υποβάλλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτηση της. Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιδών, ενδέχεται να προκληθεί πτώση της Επιτοίχιας Βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες). Τοποθετήστε την τηλεόραση σε τοίχο ο οποίος είναι κατακόρυφος προς το δάπεδο και επίπεδος. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς. Αφού τοποθετήσετε σωστά την τηλεόραση, ασφαλίστε κατάλληλα τα καλώδια. Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με τραυματισμούς ή υλικές ζημιές στην Συναρμολογήστε σωστά τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών. Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης σε κάποια από τις βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση. Εάν άτομα ή αντικείμενα μπερδευτούν στα καλώδια, ενδέχεται να προκληθούν τραυματισμοί ή ζημιά στην τηλεόραση. Αποφύγετε την άσκηση πιέσεων στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης. Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συμπιέζεται ανάμεσα στην συσκευή και στον τοίχο ή λυγίσει ή στρεβλωθεί λόγω άσκησης πίεσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα ή διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Οι βίδες που απαιτούνται για τη στερέωση της Επιτοίχιας Βάσης στον τοίχο δεν παρέχονται. Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το υλικό κατασκευής και τη δομή του τοίχου.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην

Η διαδικασία τοποθέτησης διαφέρει ανάλογα με την τηλεόρασή σας. Ακολουθήστε τις οδηγίες στο παρόν εγχειρίδιο, ανατρέχοντας στον "Οδηγό Eγκατάστασης". Προετοιμασία για Έχετε πρόχειρες τις οδηγίες λειτουργίας της τηλεόρασης πριν από την τοποθέτηση. Συμβουλευτείτε τον "Οδηγό Eγκατάστασης". Πριν από την τοποθέτηση φροντίστε να έχετε ένα κατσαβίδι Phillips που να ταιριάζει στις βίδες. Επαληθεύστε τη θέση τοποθέτησης της τηλεόρασης. Ετοιμάστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm και μία βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχονται). Επιλέξτε βίδες που είναι κατάλληλες για το υλικό κατασκευής του τοίχου. Καθορισμός της θέσης τοποθέτησης

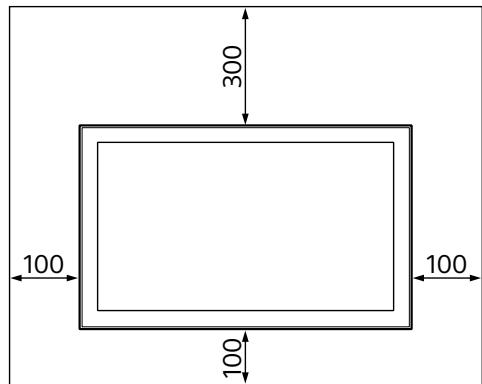

Καθορίστε τη θέση τοποθέτησης. Ανατρέξτε στον πίνακα διαστάσεων για την τοποθέτηση της τηλεόρασης. Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασης. Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τμημάτων του τοίχου που προεξέχουν, όπως φαίνεται στο παρακάτω διάγραμμα. Μονάδα: mm

Τοποθέτηση της τηλεόρασης στον τοίχο

Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα. Προσδιορίστε τα εξαρτήματα από το σχήμα τους, ανατρέχοντας στον "Οδηγό Eγκατάστασης", 1. A Βάση (20) (1) B Τροχαλία (2) C PSW 6x20 (4) D PSW 4x20 με δακτύλιο (2) E Διαχωριστικό (20) (2) F Ιμάντας (1) G Δακτύλιος (20) (M4) (2) H PSW 4x20 (2) I Προσαρμογέας βάσης (2) J PSW 4x10 (8) K Διαχωριστικό (60) (2) L PSW 6x50 (2) M Δακτύλιος (M4) (2) N PSW 4x50 (2) O Εξάρτημα επιτοίχιας τοποθέτησης (S) (2) P Διαχωριστικό (2) Q Ροδέλα (1) R PSW 5x12 (1)

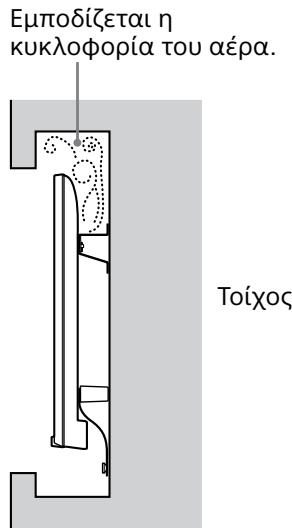

Έλεγχος των εξαρτημάτων Ποτέ μην τοποθετείτε την τηλεόραση σας όπως υποδεικνύεται παρακάτω: Εμποδίζεται η κυκλοφορία του αέρα.

Εάν θέλετε να περάσετε τα καλώδια μέσα από τον τοίχο, ανοίξτε μια οπή στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκηση πιέσεων στα καλώδια, προετοιμάστε μια οπή στον τοίχο σε σημείο εκτός της περιμέτρου της Βάσης (20) , Προσαρμογέας βάσης και του Διαχωριστικού (20) , του Διαχωριστικού (60) .

Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω 2-a Τυπική 2-b Λεπτή 2-c Εξαιρετικά λεπτή Συμβουλευτείτε τον “Οδηγό εγκατάστασης”, 2 και τον Πίνακα “Προετοιμασία για την εγκατάσταση της τηλεόρασης”, 3. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν επιλέξετε τις μεθόδους 2-b ή 2-c, θα περιοριστεί η πρόσβαση στους πίσω ακροδέκτες.

Αν επιλέξετε τη μέθοδο 2-a, τοποθετήστε τον Προσαρμογέα βάσης στη Βάση (20) χρησιμοποιώντας τη Βίδα (PSW 4x10) . Συμβουλευτείτε τον “Οδηγό Eγκατάστασης”, 3. Συμβουλευτείτε το εγχειρίδιο οδηγιών της τηλεόρασης “Τοποθέτηση της τηλεόρασης στον τοίχο”, 7. Αν επιλέξετε τη μέθοδο 2-b ή 2-c, παραλείψτε αυτό το βήμα. Καθορίστε τις θέσεις των βιδών για την εγκατάσταση της Βάσης (20) . Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 6. Αν επιλέξετε τη μέθοδο 2-a, χρησιμοποιήστε τις θέσεις για τις οπές του Προσαρμογέα βάσης . ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει σε βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης (Ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασής σας σχετικά με το βάρος της.). Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο. Εγκατάσταση της Βάσης Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm ή ισοδύναμες (δεν παρέχονται). Τοποθετήστε τις τέσσερις βίδες στις οπές του Προσαρμογέα βάσης για να τον συνδέσετε με τη Βάση (20) (μόνο 2-a). Εγκαταστήστε τη Βάση (20) στον τοίχο Συμβουλευτείτε τον "Οδηγό Eγκατάστασης", 4. Προετοιμασία για την τοποθέτηση της τηλεόρασης Προετοιμάστε την εγκατάσταση της τηλεόρασης ακολουθώντας το εγχειρίδιο οδηγιών της τηλεόρασης “Τοποθέτηση της τηλεόρασης στον τοίχο”. Τοποθέτηση της τηλεόρασης

Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση. Συνδέστε οπωσδήποτε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η Ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται με την τηλεόραση. Αναθέστε το πέρασμα των καλωδίων μέσα από τον τοίχο σε κάποιον εξουσιοδοτημένο τεχνικό. Δέστε τα καλώδια σύνδεσης για να αποφύγετε να τα πατήσετε πριν από την τοποθέτηση στον τοίχο.

Τοποθετήστε την τηλεόραση πάνω στη Βάση (20) . Για τη θέση ανάρτησης των Τροχαλιών στη Βάση (20) , συμβουλευτείτε τον πίνακα διαστάσεων για την τοποθέτηση. Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας της τηλεόρασης. Κρατήστε την τηλεόραση σταθερά και με τα δύο χέρια και αναρτήστε τις Τροχαλίες που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη Βάση (20) , ελέγχοντας το σχήμα των οπών. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι Τροχαλίες έχουν ασφαλίσει καλά στη Βάση (20) . Συμβουλευτείτε τον "Οδηγό Eγκατάστασης", 5.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα.

Αποτρέψτε την μετατόπιση του κάτω μέρους της τηλεόρασης. Τεντώστε τον Ιμάντα και συνδέστε τον στον τοίχο σταθερά. Συμβουλευτείτε τον "Οδηγό Eγκατάστασης", 6. Χρησιμοποιήστε μια βίδα διαμέτρου 5 mm ή ισοδύναμη (δεν παρέχεται). Τεχνικά χαρακτηριστικά

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης Ελέγξτε τα παρακάτω σημεία. Οι Τροχαλίες έχουν αναρτηθεί σταθερά στη Βάση (20) . Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. Ο Ιμάντας είναι σφιχτός και δεν έχει ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας κλπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης. Άλλες πληροφορίες Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά. Συμβουλευτείτε τον "Οδηγό Eγκατάστασης", ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι η αφαίρεση της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα.

Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρά προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον Ιμάντα σταθερά. h1 h2
