SU-WL450 - TV duvar aparatı SONY - Ücretsiz kullanım kılavuzu

Ürün Tipi	Televizyon İçin Duvar Montajı
Marka	Sony
Model	SU-WL450
Malzeme	Çelik
Taban Boyutları (G x Y)	400 x 480 mm
Minimum TV-Duvar Mesafesi	20 mm (süper ince montaj)
Maksimum TV-Duvar Mesafesi	60 mm (standart montaj)
Net Ağırlık	Yaklaşık 1,2 kg
Maksimum Desteklenen Yük	50 kg'a kadar (TV'ye bağlı olarak)
Uyumlu VESA Standardı	100x100 ila 400x400 mm
Montaj Stilleri	Standart, ince, süper ince
Ana Fonksiyonlar	Duvar sabitleme, kayışla güvenlik, eğme? (Hayır, sabit)
Kurulum	Profesyonel kurulum önerilir
Sağlanan Duvar Sabitleme Vidaları	Yok (8 mm çapında vidalar gereklidir)
Sağlanan Parçalar	Taban, makaralar, adaptör, ara parçalar, kayış, çeşitli vidalar
Bakım ve Temizlik	Kuru bez, aşındırıcı ürünlerden kaçının
Çalışma Sıcaklığı	0°C ila 40°C
Çalışma Nemi	%20 ila %80 bağıl nem
Garanti	2 yıl (ülkeye göre)
Onarılabilirlik	Parçalar ayrı ayrı onarılamaz

Sık sorulan sorular - SU-WL450 SONY

SU-WL450 duvar montajı tarafından desteklenen maksimum yük nedir?

Montaj, VESA standardına ve TV spesifikasyonlarına bağlı olarak ağırlığı en fazla 50 kg olan bir televizyonu destekleyebilir. TVnizin ağırlığını kullanım kılavuzundan kontrol edin.

SU-WL450 montajı tüm Sony televizyonlarla uyumlu mudur?

Hayır, yalnızca kılavuzda belirtilen Sony televizyonlar için tasarlanmıştır. Uyumlu modeller listesini ve VESA ölçülerini (100x100 ila 400x400 mm) kontrol edin.

Montajı kendim kurabilir miyim?

Kurulumun yetkili bir kurulumcuya yaptırılması şiddetle tavsiye edilir. Yanlış kurulum televizyonun düşmesine ve ciddi yaralanmalara neden olabilir.

Tabanı duvara sabitlemek için hangi vidalar kullanılmalı?

Duvar malzemesine uygun en az dört adet 8 mm çapında vida (sağlanmaz) kullanın. Emniyet kayışı için 5 mmlik bir vida gereklidir.

Montaj, televizyonun eğilmesine veya yönlendirilmesine izin veriyor mu?

Hayır, SU-WL450 sabit bir montajdır. Üç montaj mesafesi (standart, ince, süper ince) sunar ancak eğme veya döndürme yoktur.

Televizyon montaja nasıl kurulur?

Makaraları televizyonun arkasına takın, dikkatlice tabana asın ve ardından sağlanan kayışla sabitleyin. Ayrıntılar için Kurulum Kılavuzuna bakın.

Emniyet kayışı yeterince gergin değilse ne yapmalı?

Boşluğu gidermek için kayışı çekin ve 5 mmlik bir vida ile duvara sıkıca sabitleyin. Televizyon hareket ediyorsa, sabitlemeyi yeniden ayarlayın.

Montaj tüm gerekli vidalarla birlikte mi geliyor?

Hayır, duvar sabitleme vidaları (8 mm) dahil değildir. Yalnızca montajı birleştirmek ve adaptörleri televizyona sabitlemek için vidalar sağlanır.

Duvar montajı nasıl temizlenir?

Yumuşak ve kuru bir bez kullanın. Kaplamaya zarar verebilecek kimyasal veya aşındırıcı ürünler kullanmayın.

Hangi güvenlik önlemlerine uyulmalıdır?

Duvar, televizyon ağırlığının en az dört katını taşımalıdır. Televizyona asılmayın, parçaları değiştirmeyin ve kurulumu bir profesyonele yaptırın.

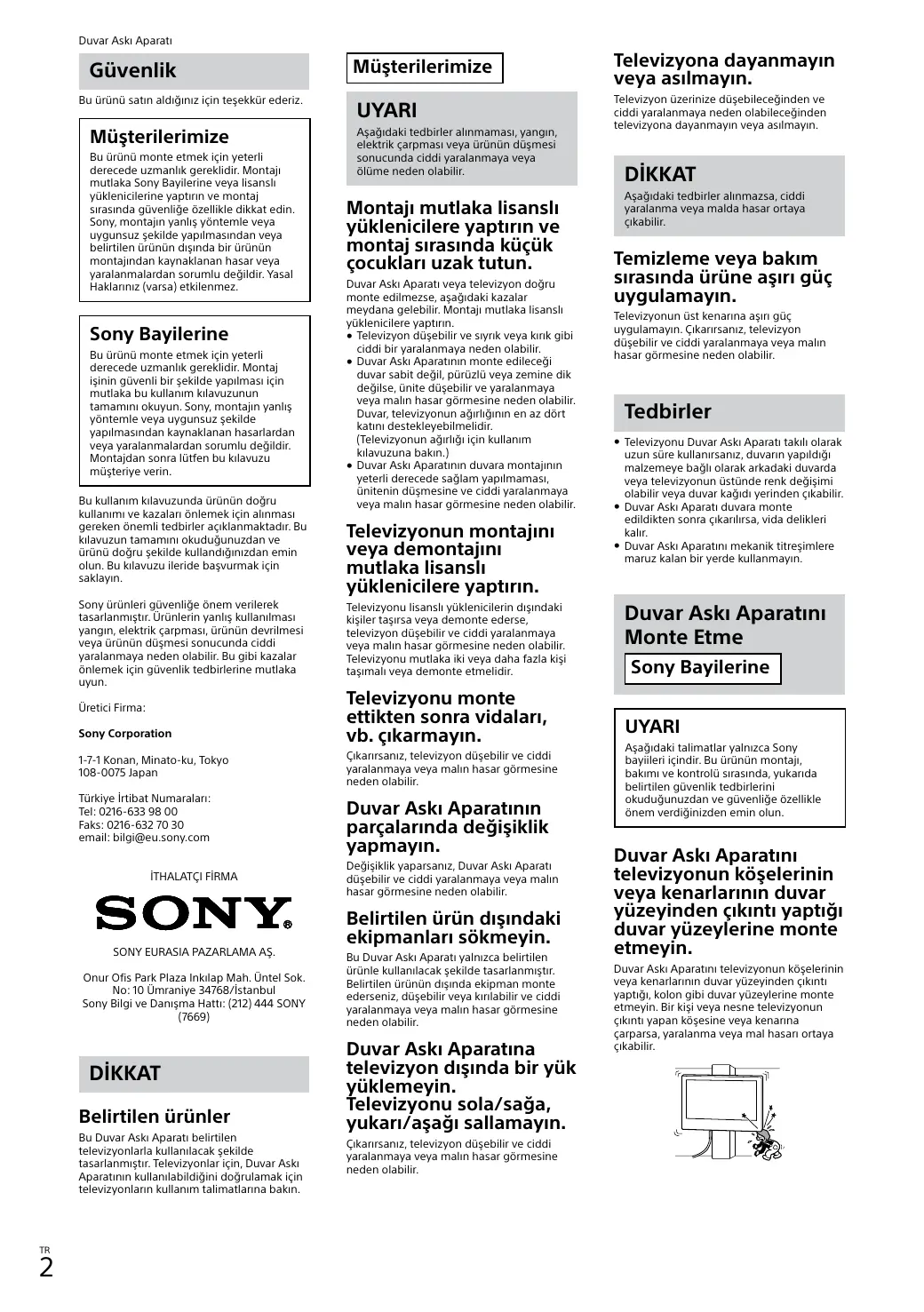

KULLANIM KILAVUZU SU-WL450 SONY

Bu ürünü satın aldığınız için teşekkür ederiz.

Müşterilerimize

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montajı mutlaka Sony bayiliklerine veya lisanslı yüklenicilerine yaptırın ve montaj sırasında güvenliğe özellikle dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından veya belirtilen ürünün dışında bir ürünün montajından kaynaklanan hasar veya yaralanmalardan sorumlu değildir. Yasal haklarınız (varsa) etkilenmez.

Sony Bayilerine

Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.

Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu kılavuzun tamamını okuduğunuzdan ve ürünü doğru şekilde kullandığınızdan emin olun. Bu kılavuzu ileride başvurmak için saklayın.

Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanımı yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazaları önlemek için güvenlik tedbirlerine mutlaka uyun.

Üretici Firma:

Sony Corporation

1-7-1 Konan, Minato-ku, Tokyo 108-0075 Japan

Türkiye İrtibat Numaraları:

Tel: [phone]

Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar için, Duvar Askı Aparatının kullanılabildiğini doğrulamak için televizyonların kullanım talimatlarına bakın.

Müşterilerimize

UYARI

Aşağıdaki tedbirler alınmaması, yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.

Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.

Duvar Askı Aparatı veya televizyon doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.

• Televizyon düşebilir ve şiddetli yaralanmaya neden olabilir. Duvar Askı Aparatının monte edileceği duvar sabit değilse veya zemin düz değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun ağırlığının en az dört katını destekleyebilmelidir. (Televizyonun ağırlığı için kullanım kılavuzuna bakın.) Duvar Askı Aparatının duvara montajının yeterince sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyonun montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.

Televizyonu lisanslı yüklenicilerin dışındaki kişiler taşır veya demonte ederse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Televizyonu mutlaka iki veya daha fazla kişi taşımalı ve demonte etmelidir.

Televizyonu monte ettikten sonra vidaları vb. çıkarmayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatının parçalarında değişiklik yapmayın.

Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Belirtilen ürün dışındaki ekipmanları takmayın.

Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışına ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Duvar Askı Aparatına televizyon dışında bir yük yüklemeyin. Televizyonu sola/sağa, yukarı/aşağı sallamayın.

Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Televizyona dayanmayın veya asılmayın.

Televizyon üzerinize devrileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.

DİKKAT

Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.

Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.

Televizyonun üst kısmına aşırı güç uygulamayın. Çıkan parçalar, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.

Tedbirler

• Televizyonu Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun üstünde renk değişikliği olabilir veya duvar kağıdı yerinden çıkabilir. Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır. Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.

Duvar Askı Aparatını Monte Etme

Sony Bayilerine

UYARI

Aşağıdaki katılıklar yalnızca Sony bayileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.

Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kol bölgesi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.

Televizyonu klimanın üzerine veya altına monte etmeyin.

Televizyon klimadan gelen su sızıntısı veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda arıza meydana gelebilir.

Duvar askı aparatını duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvarın malzemesi için uygun vidalar kullandığınızdan ve üniteyi 8 mm (veya eşdeğeri) çapında dört veya daha fazla vida kullanarak sağlam bir şekilde monte ettiğinizden emin olun.

Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre doğru bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre doğru bir şekilde monte ettiğinizden emin olun.

Vidalardan biri gevşer veya çıkarsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Vidaları gösterilen konumda iyice sıktığınızdan emin olun.

Bu yapılmazsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.

Montaj sırasında televizyonu darbeye maruz bırakmamaya dikkat edin.

Televizyon darbeye maruz bırakılırsa, düşebilir veya parçalarına ayrılabilir. Bu, yaralanmaya neden olabilir.

Televizyonu dik ve düz bir duvara monte ettiğinizden emin olun.

Bu yapılmazsa, televizyon düşebilir ve yaralanmaya neden olabilir.

Televizyon doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.

Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda hasar ortaya çıkabilir.

AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.

AC güç kablosu veya bağlantı kablosu ünite ile duvar arasında sıkışırsa veya güç uygulanarak bükülür veya kıvrılırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kesilmesine neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.

Duvar Askı Aparatı duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.

Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.

Televizyonu duvara monte etme

Montaj prosedürü televizyonunuza bağlı olarak farklılık gösterir. Bu kılavuzdaki talimatları "Montaj Kılavuzu"na bakarak izleyin.

Montaja hazırlanma

• Montajdan önce televizyonun kullanım talimatlarını yanınızda bulundurun.
• "Montaj Kılavuzu"na bakın.
• Montajdan önce vidalara uygun yıldız tornavida bulundurmayı unutmayın.
• Televizyonunuzun montaj konumunu onaylayın.
• 8 mm çapında dört veya daha fazla vida ve 5 mm çapında veya eşdeğer bir vida hazırlayın (birlikte verilmez). Duvarın malzemesine uygun vidalar seçin.

Parçaları kontrol etme

• Tüm parçaların bulunduğundan emin olun.
• Parçaları "Montaj Kılavuzu"na bakarak şekillerine göre tanımlayın.

Taban (20) (1) Makara (2) PSW 6x20 (4) PSW 4x20, burç ile (2) Ara Parçası (20) (2) Kayış (1) Rakor (20) (M4) (2) PSW 4x20 (2) Taban Adaptörü (2) PSW 4x10 (8) Ara Parçası (60) (2) PSW 6x50 (2) Rakor (M4) (2) PSW 4x50 (2) Duvara Montaj Parçası (S) (2) Ara Parçası (2) Rondela (1) PSW 5x12 (1)

Montaj konumuna karar verme

1 Montaj konumuna karar verin.

Televizyon montaj boyutlar tablosuna bakın. Ayrıntılar için televizyonun kullanım kılavuzuna bakın.

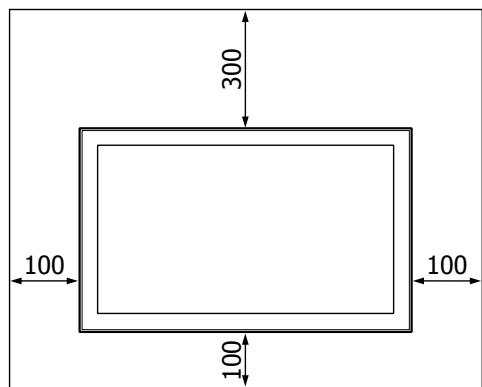

Televizyon ile tavan ve duvar arasında aşağıda gösterildiği gibi uygun mesafe bırakın.

Birim: mm

Televizyonu kesinlikle asla aşağıda gösterildiği gibi monte etmeyin:

Hava sirkülasyonu engelleniyor.

Not

• Kabloları duvara yönlendirmek istiyorsanız, montaja başlamadan önce kabloları yerleştirmek için duvara bir delik açın.

Kabloların sıkışmasını önlemek için, Tabanın (20) A, Taban Adaptörü 1 ve Ara Parçasının (20) E, Ara Parçasının (60) C çevre uzunluğu dahilinde bir yerde duvara delik açın.

2 Duvara montaj tipini seçin. Televizyonun arkasına olan mesafe aşağıda gösterildiği gibi seçilebilir.

2-a Standart montaj elemanı 2-b ince montaj elemanı 2-c süperince montaj elemanı

"Montaj Kılavuzu"na 2 ve "Televizyonu duvara monte etme hazırlıkları" Tablosuna 3 bakın.

UYARI

• 2-b veya 2-c seçildiğinde, Arka terminale erişim sınırlıdır.

3 2-a seçildiğinde, VIDAYI (PSW 4x10) J kullanarak taban adaptörünü taban (20) A'ya takın. Montaj Kılavuzu'na bakın, 3. ve televizyon kılavuzunda "Televizyonu duvara monte etme", 7. 2-b veya 2-c seçildiğinde bu adımı atlayın. 4 Tabanı (20) A kurmak için vidaların konumuna karar verin.

Sayfa 6'daki teknik özelliklere bakın.

2-a seçildiğinde Taban Adaptörünün ① delik pozisyonlarını kullanın.

UYARI

• Televizyonun monte edildiği duvar, televizyonun en az dört katı ağırlığı destekleyebilmelidir (Televizyonunuzun ağırlığı için kullanma talimatlarına bakın.)
• Televizyonun monte edileceği duvarın sağlamlığını belirleyin. Gerekirse duvarı yeterli derecede güçlendirin.

Tabanı duvara monte etme

• 8 mm çapında veya eşdeğer dört veya daha fazla vida kullanın (birlikte verilmez).
• Dört vidayı taban (20) ④ ile Taban Adaptörünün ① deliklerine takın (yalnızca 2-a). Tabanı (20) duvara yatay olarak monte edin. "Montaj Kılavuzu"na bakın, 4.

Televizyonun montajı için yüzeyin hazırlanması

Televizyonu, televizyonun kullanım kılavuzunda "Televizyonu duvara monte etme" bölümünde açıklandığı gibi monte etmeye hazırlayın.

Televizyonu duvara monte etme

1 Gerekli kabloyu (kabloları) DTV, 1995.

Televizyonu duvara monte etmeden önce kabloları bağladığınızdan emin olun.

Televizyon monte edildiğinde kabloları bağlayamayacaksınız.

Televizyonunuzla birlikte verilen kullanım talimatlarına bakın.

• Duvarda kablo yönlendirmesini lisanslı bir yükleniciye yaptırın.
• Bağlantı kablolarının ezilmesini önlemek için kabloları duvar montajından önce demetleyin.

2 Televizyonu Tabana (20) A monte edin.

• Makaraların (20) Tabandaki (20) askıya konumu için, televizyon montaj boyutları tablosuna bakın. Ayrıntılar için, televizyonun kullanım kılavuzuna bakın.
• Televizyonu iki elinizle sıkıca tutun ve televizyonun arkasına takılı Makaraları ⑧ deliklerin şekline uyduklarından emin olarak Tabana (20) A hafifçe asın.
• Televizyonu duvara monte ettikten sonra Makaraların (B) Tabana (20) A sıkıca kenetlendiğinden emin olun. "Montaj Kılavuzu"na bakın, 5.

UYARI

• Televizyonu taşırken mutlaka iki veya daha fazla kişi tutmalıdır.

3 Televizyonun altının kaymasını önleme.

Kayışın F gevşek tarafını tutun ve duvara sıkıca takın. "Montaj Kılavuzu"na bakın, 6. - 5 mm Çapında veya eşdeğer vida kullanın (birlikte verilmez).

Not

• Televizyonun altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış F tekrar sıkıca sabitlenmelidir.

Montajın tamamlandığını onaylama

Aşağıdaki noktaları kontrol edin.

• Makaralar (B) tabana (20) (A) sıkıca asılı olmalıdır. Güç kablosu ve kablo bükülmüş veya sıkıştırılmış olmamalıdır. Kayış sıkı olmalı, gevşek olmamalıdır.

UYARI

• AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.

Diğer bilgiler

Televizyonu çıkarırken, önceki kurulum prosedürünün ters yönünde izleyin. "Montaj Kılavuzu"na bakın, 7.

UYARI

• Televizyonu çıkarırken mutlaka iki veya daha fazla kişi tutmalıdır.

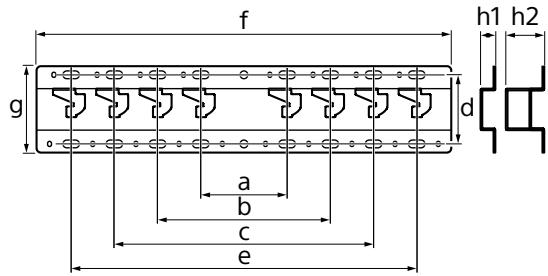

Teknik Özellikler

Boyutlar: (Yakl.) [mm]

a : 100

b : 200

c : 300

d : 80

e : 400

f : 480

q : 100

h1 : 20, h2 : 60

h1 : case 2-b, 2-c

h2 : case 2-a

Ağırlık (yalnızca taban): (Yakl.) [kg]

0,8

Tasarım ve teknik özellikler, önceden bildirilmeksizin değiştirilebilir.

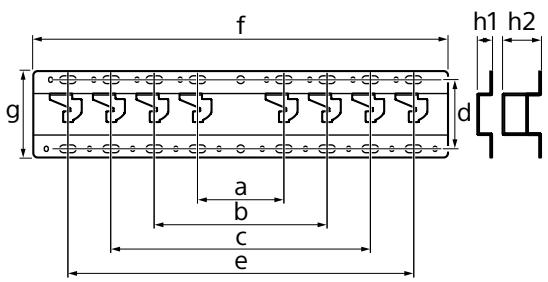

3 1nnaunuaaunuun (20) A nuaunr (PSW uun 4x10) J nan 2-a unununun "nununun" 3 ununun "nunun" ununun unun" ununun 7 ununun 2-b w a 2-c ununu un 4 4

zu: (usunu) [ju].

a :100

b :200

c :300

d :80

e :400

f :480

g :100

h1:20 (durum 2-b, 2-c)

h2:60 (durum 2-a)

nun (wny): (yn) [nn.] 0.8
