SU-WL450 - Supporto da parete per TV SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per televisore
Marca	Sony
Modello	SU-WL450
Materiale	Acciaio
Dimensioni della base (L x A)	400 x 480 mm
Distanza minima TV-muro	20 mm (montaggio super sottile)
Distanza massima TV-muro	60 mm (montaggio standard)
Peso netto	Circa 1,2 kg
Carico massimo supportato	Fino a 50 kg (in base al TV)
Standard VESA compatibile	100x100 a 400x400 mm
Stili di montaggio	Standard, sottile, super sottile
Funzioni principali	Fissaggio a parete, sicurezza con cinghia, inclinazione? (No, fisso)
Installazione	Professionale consigliata
Viti di fissaggio a parete fornite	No (viti da 8 mm di diametro richieste)
Pezzi forniti	Base, pulegge, adattatore, distanziali, cinghia, viti varie
Manutenzione e pulizia	Panno asciutto, evitare prodotti abrasivi
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	20% a 80% UR
Garanzia	2 anni (a seconda del paese)
Riparabilità	Pezzi non riparabili individualmente

Domande frequenti - SU-WL450 SONY

Qual è il carico massimo supportato dal supporto a parete SU-WL450?

Il supporto può sostenere un televisore il cui peso è al massimo di 50 kg, secondo lo standard VESA e le specifiche del televisore. Verifica il peso del tuo televisore nel suo manuale di istruzioni.

Il supporto SU-WL450 è compatibile con tutti i televisori Sony?

No, è progettato per i televisori Sony specificati nel manuale. Verifica l'elenco dei modelli compatibili e le dimensioni VESA (da 100x100 a 400x400 mm).

Posso installare il supporto da solo?

È fortemente consigliato affidare l'installazione a un installatore autorizzato. Un'installazione errata può causare la caduta del televisore e provocare lesioni gravi.

Quali viti usare per fissare la base al muro?

Utilizzare almeno quattro viti di 8 mm di diametro (non fornite) adatte al materiale della parete. Per la cinghia di sicurezza, è necessaria una vite da 5 mm.

Il supporto permette di inclinare o orientare il televisore?

No, il SU-WL450 è un supporto fisso. Offre tre distanze di montaggio (standard, sottile, super sottile) ma senza inclinazione né rotazione.

Come installare il televisore sul supporto?

Fissare le pulegge sul retro del televisore, agganciarlo delicatamente alla base, quindi assicurarlo con la cinghia fornita. Consultare la Guida all'installazione per i dettagli.

Cosa fare se la cinghia di sicurezza non è abbastanza tesa?

Tirare la cinghia per eliminare il gioco e fissarla saldamente al muro con una vite da 5 mm. Se il televisore si muove, riaggiustare il fissaggio.

Il supporto è fornito con tutte le viti necessarie?

No, le viti di fissaggio a parete (8 mm) non sono incluse. Sono fornite solo le viti per assemblare il supporto e fissare gli adattatori al televisore.

Come pulire il supporto a parete?

Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi che potrebbero danneggiare la finitura.

Quali sono le precauzioni di sicurezza da rispettare?

La parete deve sostenere almeno quattro volte il peso del televisore. Non appenderti al televisore, non modificare i pezzi e affidare l'installazione a un professionista.

MANUALE UTENTE SU-WL450 SONY

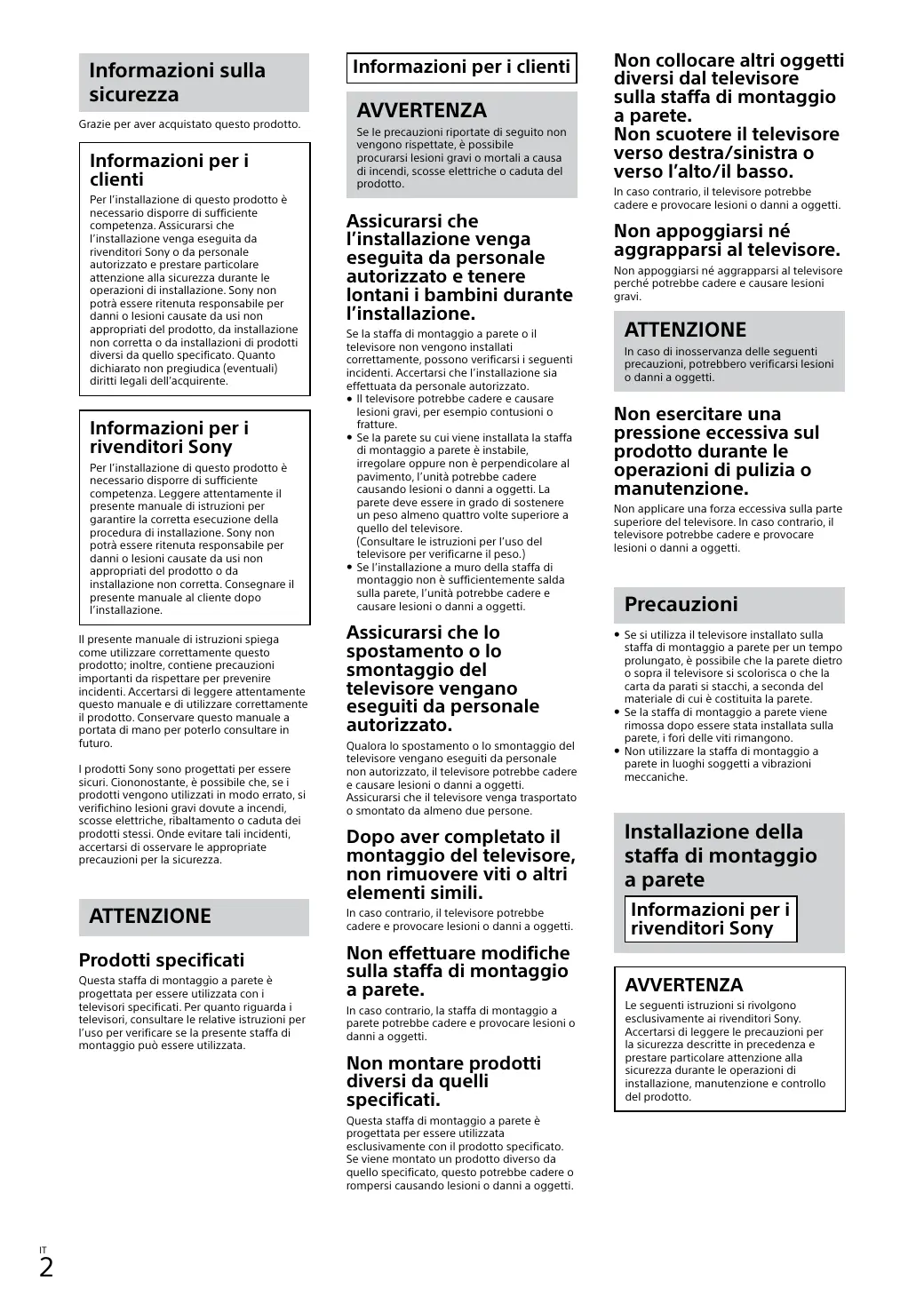

Informazioni sulla sicurezza

Grazie per aver acquistato questo prodotto.

Informazioni per i clienti

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza. Assicurarsi che l'installazione venga eseguita da rivenditori Sony o da personale autorizzato e prestare particolare attenzione alla sicurezza durante le operazioni di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto, da installazione non corretta o da installazioni di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica (eventuali) diritti legali dell'acquirente.

Informazioni per i rivenditori Sony

Per l'installazione di questo prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente manuale di istruzioni per garantire la corretta esecuzione della procedura di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Consegnare il presente manuale al cliente dopo l'installazione.

Il presente manuale di istruzioni spiega come utilizzare correttamente questo prodotto; inoltre, contiene precauzioni importanti da rispettare per prevenire incidenti. Accertarsi di leggere attentamente questo manuale e di utilizzare correttamente il prodotto. Conservare questo manuale a portata di mano per poterlo consultare in futuro.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

ATTENZIONE

Prodotti specificati

Questa staffa di montaggio a parete è progettata per essere utilizzata con i televisori specificati. Per quanto riguarda i televisori, consultare le relative istruzioni per l'uso per verificare se la presente staffa di montaggio può essere utilizzata.

Informazioni per i clienti

AVVERTENZA

Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l'installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l'installazione.

Se la staffa di montaggio a parete o il televisore non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che l'installazione sia effettuata da personale autorizzato.

• Il televisore potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.
• Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perpendicolare al pavimento, l'unità potrebbe cadere causando lesioni o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore. (Consultare le istruzioni per l'uso del televisore per verificarne il peso.)
• Se l'installazione a muro della staffa di montaggio non è sufficientemente salda sulla parete, l'unità potrebbe cadere e causare lesioni o danni a oggetti.

Assicurarsi che lo spostamento o lo smontaggio del televisore vengano eseguiti da personale autorizzato.

Qualora lo spostamento o lo smontaggio del televisore vengano eseguiti da personale non autorizzato, il televisore potrebbe cadere e causare lesioni o danni a oggetti. Assicurarsi che il televisore venga trasportato o smontato da almeno due persone.

Dopo aver completato il montaggio del televisore, non rimuovere viti o altri elementi simili.

In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete.

In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesioni o danni a oggetti.

Non montare prodotti diversi da quelli specificati.

Questa staffa di montaggio a parete è progettata per essere utilizzata esclusivamente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, quello potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal televisore sulla staffa di montaggio a parete.

Non scuotere il televisore verso destra/sinistra o verso l'alto/basso.

In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al televisore.

Non appoggiarsi né aggrapparsi al televisore perché potrebbe cadere e causare lesioni gravi.

ATTENZIONE

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione.

Non applicare una forza eccessiva sulla parte superiore del televisore. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Precauzioni

• Se si utilizza il televisore installato sulla staffa di montaggio a parete per un tempo prolungato, è possibile che la parete sopra o intorno al televisore si scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita la parete.
• Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono. Non utilizzare la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

Installazione della staffa di montaggio a parete

Informazioni per i rivenditori Sony

AVVERTENZA

Le seguenti istruzioni si rivolgono esclusivamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installazione, manutenzione e controllo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del televisore sporgono dalla superficie del muro stesso.

Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del televisore sporgono dalla superficie del pilastro stesso. Se una persona o un oggetto dovessero urtare la parte sporgente del televisore, potrebbero verificarsi lesioni o danni a oggetti.

Non installare il televisore sopra o sotto un condizionatore d'aria.

Se il televisore rimane esposto a perdite d'acqua o correnti d'aria provenienti da un condizionatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del televisore.

Accertarsi di installare saldamente la staffa di montaggio a parete rispettando le istruzioni contenute in questo manuale.

Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a persone o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale di cui è costituita la parete e installare il prodotto saldamente utilizzando almeno quattro viti con diametro di 8 mm (o equivalenti).

Accertarsi di utilizzare correttamente le viti e gli altri materiali per l'installazione in dotazione rispettando le istruzioni contenute in questo manuale di istruzioni. Se si utilizzano altri materiali, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Accertarsi di montare correttamente la staffa rispettando la procedura spiegata nel presente manuale di istruzioni.

Se una o più viti dovessero apparire allentate o dovessero cadere, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Accertarsi di serrare saldamente le viti nella posizione indicata.

In caso contrario, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Evitare che il televisore subisca urti durante l'installazione.

Se il televisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il televisore su una parete perpendicolare e piana.

In caso contrario, il televisore potrebbe cadere e provocare lesioni.

Dopo aver completato l'installazione del televisore, fissare correttamente i cavi.

Qualora persone o oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al televisore.

Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scosse elettriche.

Le viti necessarie per l'installazione a parete della staffa di montaggio non sono fornite in dotazione.

Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Installazione del televisore a parete

La procedura di installazione cambia a seconda del televisore da installare. Seguire le istruzioni contenute nel presente manuale, consultando la "Guida di installazione".

Preparazione per l'installazione

• Tenere a portata di mano le istruzioni per l'uso del televisore prima di iniziare l'installazione.
• Consultare la "Guida di installazione".
• Accertarsi di avere a disposizione un cacciavite a stella adeguato alle viti prima di procedere con l'installazione.
• Controllare la posizione di installazione del televisore.
• Preparare almeno quattro viti con diametro di 8 mm e una vite con diametro di 5 mm o equivalenti (non in dotazione). Scegliere viti adatte al materiale di cui è composta la parete.

Controllo degli elementi

• Verificare che tutti gli elementi necessari siano inclusi.
• Identificare gli elementi in base alla forma facendo riferimento alla "Guida di installazione", 1.

Base (20) (1), Gancio (2), PSW 6x20 (4), PSW 4x20 con boccola (2), Distanziale (20) (2), Cinghia (1), Boccola (M4) (2), PSW 4x20 (2), Adattatore della base (2), PSW 4x10 (8), Distanziale (60) (2), PSW 6x50 (2), Boccola (M4) (2), PSW 4x50 (2), Materiali per il montaggio a parete (S) (2), Distanziale (2), Rondella (1), PSW 5x12 (1)

Scelta della posizione di installazione

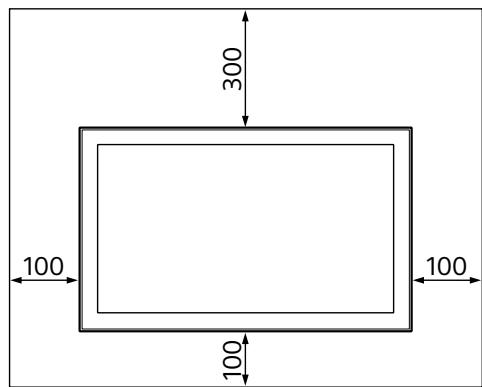

1 Scegliere la posizione di installazione.

Consultare Installazione televisore, tabella dimensioni. Per ulteriori informazioni, consultare il manuale di istruzioni del televisore.

Accertarsi di lasciare uno spazio libero adeguato tra il televisore e il soffitto e le parti sporgenti della parete, come illustrato.

Unità: mm

Non installare mai il televisore come illustrato:

Circolazione dell'aria bloccata.

Nota

• Se si intende far passare i cavi attraverso la parete, effettuare un foro nella parete per inserire i cavi prima di iniziare l'installazione. Per evitare che i cavi rimangano incastrati, posizionare il foro nella parete in modo che si trovi all'esterno del perimetro della base (20) A, adattatore della base (1) e del distanziale (20) E, del distanziale (60) K.

2 Selezionare lo stile di montaggio a parete. La distanza del retro del televisore alla parete è selezionabile come illustrato.

2-a Montaggio standard, 2-b Montaggio sottile, 2-c Montaggio super sottile

Consultare la "Guida di installazione", 2 e la tabella "Preparazione per l'installazione del televisore a parete", 3.

AVVERTENZA

• Se è selezionato 2-b o 2-c, l'accesso al terminale posteriore è limitato.

3 Fissare l'adattatore della base ① utilizzando la vite (PSW 4x10) ② alla base (20) A se si seleziona 2-a. Consultare la "Guida di installazione", 3. Consultare il manuale di istruzioni del televisore "Installazione del televisore alla parete", 7. In caso si selezioni 2-b o 2-c, saltare questa fase. 4 Decidere le posizioni delle viti per l'installazione della base (20) A.

Consultare le caratteristiche tecniche a pagina 6.

Se si seleziona 2-a, utilizzare le posizioni dei fori dell'adattatore della base ①.

AVVERTENZA

• La parete su cui verrà montato il televisore deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore (consultare le istruzioni per l'uso del televisore per verificarne il peso).
• Verificare la robustezza della parete su cui sarà montato il televisore. Se necessario, rinforzare la parete.

Installazione della base sulla parete

• Utilizzare almeno quattro viti con diametro di 8 mm o equivalenti (non in dotazione).
• Fissare quattro viti nei fori dell'adattatore della base ① con base (20) ④ (solo 2-a). Installare la base (20) sulla parete orizzontalmente. Consultare la "Guida di installazione", 4.

Preparazione per l'installazione del televisore

Preparare l'installazione del televisore, attenendosi al manuale di istruzioni del televisore "Installazione del televisore alla parete".

Installazione del televisore a parete

1 Collegare i cavi necessari al televisore.

Accertarsi di collegare i cavi prima di installare il televisore sulla parete. Non sarà più possibile collegare i cavi dopo l'installazione del televisore.

Consultare le istruzioni per l'uso in dotazione con il televisore.

Nota

• Assicurarsi che l'inserimento dei cavi nella parete sia eseguito da personale autorizzato.
• Raggruppare i cavi di collegamento per evitare di calpestarli prima del montaggio a parete.

2 Installare il televisore sulla base (20) A.

• Per quanto riguarda la posizione dei ganci (B) da fissare alla base (20) (A), consultare Installazione televisore, tabella dimensioni. Per ulteriori informazioni, consultare il manuale di istruzioni del televisore.
• Tenere saldamente il televisore con entrambe le mani e agganciare delicatamente i ganci B posizionati sul retro del televisore alla base (20) A, accertandosi di controllare la forma dei fori.
• Dopo l'installazione del televisore a parete, controllare che i ganci (B) siano fissati saldamente alla base (20) (A). Consultare la "Guida di installazione", 5.

AVVERTENZA

• Accertarsi che il televisore sia tenuto da almeno due persone durante il sollevamento.

3 Evitare che il fondo del televisore si sposti.

• Sollevare la cinghia F e fissarla saldamente alla parete. Consultare la "Guida di installazione", 6.
• Utilizzare una vite con diametro di 5 mm o equivalente (non in dotazione).

Nota

• Tirare delicatamente il fondo del televisore verso di sé per verificare che il televisore non si possa muovere. Se il televisore si muove, significa che non è stato fissato correttamente ed è necessario fissare nuovamente la cinghia (F) in modo saldo.

Controllo finale dopo l'installazione

Verificare quanto segue.

• I ganci (B) sono agganciati saldamente alla base (20) (A).
• I cavi non sono attorcigliati o incastrati.
• La cinghia F è fissata saldamente e non è allentata.

AVVERTENZA

• Un posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l'installazione, accertarsi di verificarne la sicurezza.

Altre informazioni

Per rimuovere il televisore, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.

Consultare la "Guida di installazione", 7.

AVVERTENZA

• Accertarsi che il televisore sia tenuto da almeno due persone durante la rimozione.

Caratteristiche tecniche

Dimensioni: (Circa) [mm]

a: 100

b: 200

c: 300

d: 80

e: 400

f: 480

q: 100

h1: 20, h2: 60

h1: casing 2-b, 2-c

h2: casing 2-a

Peso (solo base): (circa) [kg]

0,8

Design e specifiche tecniche sono soggette a modifiche senza preavviso.
