SU-WL450 - TV veggfeste SONY - Gratis bruksanvisning og manual

Produkttype	Veggfeste for TV
Merke	Sony
Modell	SU-WL450
Materiale	Stål
Bunndimensjoner (B x H)	400 x 480 mm
Minste avstand TV-vegg	20 mm (super slank montering)
Maksimal avstand TV-vegg	60 mm (standard montering)
Netto vekt	Omtrent 1,2 kg
Maksimal støttet belastning	Opptil 50 kg (avhengig av TV)
Kompatibel VESA-standard	100x100 til 400x400 mm
Monteringsstiler	Standard, slank, super slank
Hovedfunksjoner	Veggfeste, sikkerhet med stropp, tilt? (Nei, fast)
Installasjon	Profesjonell anbefales
Inkluderte veggskruer	Nei (skruer 8 mm diameter kreves)
Inkluderte deler	Base, trinser, adaptere, avstandsstykker, stropp, diverse skruer
Vedlikehold og rengjøring	Tørr klut, unngå slipende produkter
Driftstemperatur	0°C til 40°C
Driftsfuktighet	20% til 80% RH
Garanti	2 år (avhengig av land)
Reparerbarhet	Deler kan ikke repareres individuelt

Ofte stilte spørsmål - SU-WL450 SONY

Hva er maksimal belastning som veggfestet SU-WL450 tåler?

Festet kan støtte en TV med maksimal vekt på 50 kg, i henhold til VESA-standard og TV-spesifikasjoner. Sjekk vekten på TV-en i bruksanvisningen.

Er SU-WL450-festet kompatibelt med alle Sony-TV-er?

Nei, det er designet for Sony-TV-er som er spesifisert i manualen. Sjekk listen over kompatible modeller og VESA-dimensjoner (fra 100x100 til 400x400 mm).

Kan jeg installere festet selv?

Det anbefales sterkt å overlate installasjonen til en godkjent installatør. Feil installasjon kan føre til at TV-en faller ned og forårsake alvorlige skader.

Hvilke skruer skal brukes for å feste basen til veggen?

Bruk minst fire skruer med 8 mm diameter (følger ikke med) tilpasset veggmaterialet. For sikkerhetsstroppen trengs en 5 mm skrue.

Gir festet mulighet til å vippe eller orientere TV-en?

Nei, SU-WL450 er et fast feste. Det tilbyr tre monteringsavstander (standard, slank, super slank) men uten vipping eller rotasjon.

Hvordan installere TV-en på festet?

Fest trinsene på baksiden av TV-en, heng den forsiktig på basen, og sikre med den medfølgende stroppen. Se installasjonsveiledningen for detaljer.

Hva gjør jeg hvis sikkerhetsstroppen ikke er stram nok?

Trekk i stroppen for å fjerne slakk og fest den godt til veggen med en 5 mm skrue. Hvis TV-en beveger seg, juster festet på nytt.

Følger festet med alle nødvendige skruer?

Nei, veggskruene (8 mm) følger ikke med. Kun skruer for å montere festet og feste adapterne til TV-en er inkludert.

Hvordan rengjøre veggfestet?

Bruk en myk, tørr klut. Ikke bruk kjemikalier eller slipende midler som kan skade overflaten.

Hvilke sikkerhetstiltak må tas?

Veggen må tåle minst fire ganger vekten av TV-en. Ikke heng deg på TV-en, ikke modifiser deler, og overlat installasjonen til en profesjonell.

BRUKSANVISNING SU-WL450 SONY

Forbered installasjonen av TV-en

Installer TV-en som vist nedenfor:

Merk

Se "Installasjonsguide", 2 og tabell o

• Sørg for at det er minst to personer til å bære TV-en.

3 Slik forhindrer du at TV-en flytter seg.

• Sørg for at det er minst to personer til å bære TV-en.

Spesifikasjoner

Mål: (ca.) [mm]

a: 100

b: 200

c: 300

d: 80

e: 400

f: 480

g: 100

h1: 20, h2: 60

h1: case 2-b, 2-c

h2: case 2-a

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere

Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon.

Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Sørg for at du leser nøye gjennom denne håndboken og bruker produktet på riktig måte. Ha denne håndboken tilgjengelig for fremtidig referanse.

Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot føre til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.

FORSIKTIG

Spesifiserte produkter

Denne vegmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se bruksanvisningene til TV-ene for å bekrefte at vegmonteringsbraketten kan brukes.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller produktet kan falle ned.

Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen.

Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.

TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd. - Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens bruksanvisning for vekten til TV-en.) Hvis veggmonteringsbraketten ikke installeres solid nok på veggen, kan enheten falle ned og forårsake personskade eller skade på eiendom.

Overlat flytting eller demontering av TV-en til lisensierte entreprenører.

Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Sørg for at minst to eller flere personer bærer eller demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke gjør endringer på delene til veggmonteringsbraketten.

Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet.

Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.

Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/høyre eller opp/ned.

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke len deg på eller heng fra TV-en.

Ikke len deg på eller heng fra TV-en da den kan falle ned på deg og forårsake personskade.

FORSIKTIG

Hvis følgende forholdsregler ikke følges, kan personskade eller skade på eiendom oppstå.

Ikke håndter produktet med ekstrem kraft under rengjøring eller vedlikehold.

Ikke bruk ekstrem kraft på oversiden av TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Forholdsregler

• Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget, eller tapeten kan løsne, avhengig av veggens materiale. Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.
• Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten

Til Sony-forhandlere

ADVARSEL

Følgende instrukser er bare for Sony-forhandlere. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten.

Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.

Ikke installer TV-en over eller under et klimaanlegg.

Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.

Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen.

Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Sørg for at du bruker riktige skruer etter materialet i veggen og installerer enheten sikkert med fire eller flere skruer av størrelsen 8 mm diameter (eller tilsvarende).

Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen.

Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du strammer skruene godt til i riktig posisjon.

Vær forsiktig så TV-en ikke utsettes for støt under installasjonen.

Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.

Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat.

Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.

Etter riktig installasjon av TV-en, må du feste kablene på riktig måte.

Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.

Installere TV-en på veggen

Installasjonsfremgangsmåten varierer avhengig av TV-en.

Forberede installasjonen

• Ha TV-ens bruksanvisning tilgjengelig før installasjonen.
• Se "Installasjonsveiledning". Pass på at du har en Phillips-skrutrekker som passer skruene før monteringen.
• Bekreft posisjonen TV-en skal installeres i.
• Gjør klar fire eller flere skruer av 8 mm diameter og en skrue på 5 mm eller tilsvarende (medfølger ikke). Velg skruer som passer for materialet i veggen.

Kontrollere delene

• Bekreft at alle deler følger med.
• Identifiser delene etter fasongen på dem, mens du henviser til "Installasjonsveiledning", 1.

Sokkel (20) (1) (B) Trinse (2) PSW 6x20 (4) PSW 4x20 med børste (2) Avstandsstykke (20) (2) Belte (1) Hylse (20) (M4) (2) PSW 4x20 (2) Sokkeladapter (2) PSW 4x10 (8) Avstandsstykke (60) (2) PSW 6x50 (2) Hylse (M4) (2) PSW 4x50 (2) Veggmonteringsfeste (S) (2) Avstandsstykke (2) Skive (1) PSW 5x12 (1)

Bestemme installasjonsstedet

1 Bestemme installasjonsstedet.

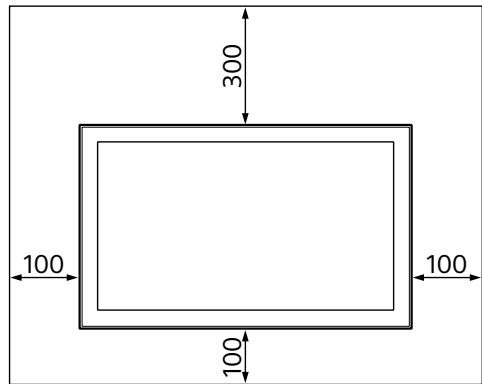

Se tabell over monteringsmålene for TV-en. For detaljer, se TV-ens bruksanvisning.

La det være en passende klaring mellom TV-en og taket og fremspringende deler av veggen som vist under.

Enhet: mm

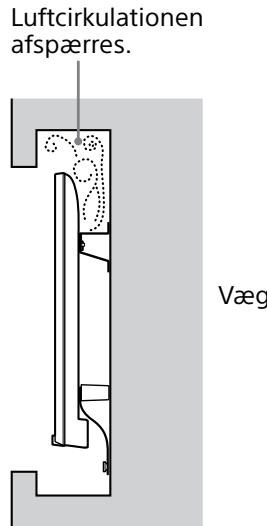

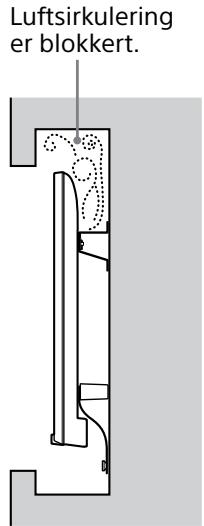

Aldri installer TV-en som vist under:

Vegg

Merknad

Hvis du har tenkt å legge kablene i veggen, må du lage et hull i veggen for å føre inn kablene før du starter installasjonen.

For å forhindre at kablene klemmes, må du lage et hull i veggen et sted utenfor omkretsen til sokkel (20) A, sokkeladapter ① og avstandsstykket (20) E, avstandsstykket (60) K.

2 Velg veggmonteringsstil. Avstanden fra TV-ens bakside til veggen kan velges som vist under.

2-a Standard montering 2-b Tynn montering 2-c Supertynn montering

Se "Installasjonsveiledning", 2 og tabellen "Forberede for installasjon av TV-en på veggen", 3.

ADVARSEL

• Når 2-b eller 2-c er valgt, er tilgangen til bakre terminal begrenset.

3 Monter sokkeladapter ① ved å bruke skrue (PSW 4x10) ⑧ på sokkel (20) ④; når du velger 2-a. Se "Installasjonsveiledning", 3. Se "Montere TV-en på veggen" i TV-ens bruksanvisning, 7. Når du velger 2-b eller 2-c, hopper du over dette trinnet. 4 Bestem posisjonene til skruene for å installere sokkel (20) A.

Se spesifikasjonene på side 6. Når du velger 2-a, kan du bruke hullposisjonene til sokkeladapter ①.

ADVARSEL

• Veggen som TV-en skal monteres på, skal kunne støtte en vekt på minst fire ganger TV-ens vekt (se TV-ens bruksanvisning for vekten til TV-en).
• Bestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov.

Installere sokkel på veggen

• Bruk fire eller flere skruer av 8 mm diameter eller tilsvarende (medfølger ikke).
• Sett fire skruer inn i hullene på sokkeladapteren ① med sokkel (20) A (kun 2-a).
• Installer sokkel (20) A horisontalt på veggen.

Se "Installasjonsveiledning", 4.

Forberede installasjonen av TV-en

Gjør klar installasjon av TV-en, mens du følger "Montere TV-en på veggen" i TV-ens bruksanvisning.

Installere TV-en på veggen

• For å se hvor skivene B skal henge på sokkel (20) A, kan du se tabellen over monteringsmålene for TV-en. For detaljer, se TV-ens bruksanvisning.
• Hold TV-en med begge hendene på en sikker måte og heng skivene (B) som er festet på baksiden av TV-en på sokkel (20) A, mens du sørger for at det passer fasongen på hullene.
• Etter installasjon av TV-en på veggen, kontrollerer du at skivene (B) er godt festet på sokkel (20) A. Se "Installasjonsveiledning", 5.

ADVARSEL

• Sørg for at to eller flere personer holder TV-en når den bæres.

3 Forhindre at bunnen på TV-en forskyves.

• Ta opp slakken på belte F og fest det stramt til veggen. Se "Installasjonsveiledning", 6.
• Bruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med).

Merknad

• Prøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er TV-en riktig festet, og beltet E bør strammes riktig igjen.

Bekreft fullføringen av installasjonen

• Trinsene (B) henger riktig på sukkelen (20) (A).
• Ledningen og kabelen er klemt.
• Belte F er stramt uten noe slakk.

ADVARSEL

• Feil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Annen informasjon

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

Se "Installasjonsveiledning", 7.

ADVARSEL

• Sørg for at to eller flere personer holder TV-en når den fjernes.

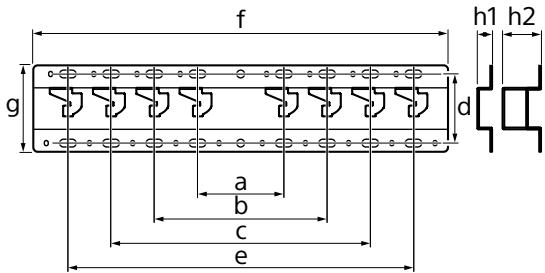

Spesifikasjoner

Mål: (Ca.) [mm]

a :100

b : 200

c :300

d : 80

e : 400

f :480

q :100

h1 : 20, h2 : 60

h1 : case 2-b, 2-c

h2 : case 2-a

Vekt (kun sukkel): (Ca.) [kg]

0,8

Design og spesifikasjoner kan endres uten forvarsel.

Ikke bruk denne innretningen på en måte som ikke er beskrevet i denne håndboken. Følg alle sikkerhetsinstruksjoner og advarsler som er angitt i denne håndboken. Sony påtar seg ikke noe ansvar for skader som oppstår på grunn av feil bruk, uaktsomhet, eller manglende overholdelse av sikkerhetsinstruksjonene. Dine lovfestede rettigheter (hvis de finnes) påvirkes ikke.

Til Sonys representanter

For å installere dette produktet på en sikker måte, må du lese denne håndboken nøye og følge installasjonsprosedyrene. Sony påtar seg ikke noe ansvar for skader eller ulykker som kan oppstå på grunn av feil håndtering eller feil installasjon. Etter installasjonen, oppbevar denne håndboken på et trygt sted.

Denne håndboken beskriver riktig bruk av produktet, samt viktige forholdsregler som er nødvendige for å unngå ulykker. Les håndboken nøye og bruk produktet riktig. Oppbevar håndboken for fremtidig referanse.

Dette produktet er designet med sikkerhet i tankene. Feil håndtering kan føre til skade eller ulykker på grunn av brann, elektrisk støt, eller skade på produktet. For å unngå slike ulykker, sørg for å følge sikkerhetsinstruksjonene.

ADVARSEL

Kompatible produkter

Denne basen er designet for bruk med spesifiserte Sony-produkter. Hvis du bruker den med andre produkter, må du følge bruksanvisningen for de produktene. Hvis du er usikker, kan du kontakte Sonys kundestøtte.

Til kunder

FORSIKTIG

Hvis du ikke følger sikkerhetsinstruksjonene, kan det oppstå skade eller ulykker på grunn av brann, elektrisk støt, eller skade på produktet.
