Producttype	TV-beugel
Merk	Sony
Model	SU-WL450
Materiaal	Staal
Afmetingen basis (B x H)	400 x 480 mm
Minimale afstand tv-muur	20 mm (zeer dunne montage)
Maximale afstand tv-muur	60 mm (standaard montage)
Nettogewicht	Ongeveer 1,2 kg
Maximaal draagvermogen	Tot 50 kg (afhankelijk van tv)
Compatibele VESA-norm	100x100 tot 400x400 mm
Montagestijlen	Standaard, dun, zeer dun
Belangrijkste functies	Muurbefestiging, veiligheidsriem, kantelbaar? (Nee, vast)
Installatie	Professioneel aanbevolen
Muurbevestigingsschroeven meegeleverd	Nee (schroeven met diameter 8 mm vereist)
Meegeleverde onderdelen	Basis, katrollen, adapter, afstandhouders, riem, diverse schroeven
Onderhoud en reiniging	Droge doek, vermijd schurende producten
Bedrijfstemperatuur	0°C tot 40°C
Luchtvochtigheid tijdens gebruik	20% tot 80% RV
Garantie	2 jaar (afhankelijk van land)
Repareerbaarheid	Onderdelen niet afzonderlijk te repareren

Veelgestelde vragen - SU-WL450 SONY

Wat is het maximale draagvermogen van de SU-WL450 tv-beugel?

De beugel kan een tv ondersteunen met een gewicht van maximaal 50 kg, afhankelijk van de VESA-norm en de specificaties van de tv. Controleer het gewicht van uw tv in de gebruiksaanwijzing.

Is de SU-WL450 beugel compatibel met alle Sony-tv's?

Nee, hij is ontworpen voor specifieke Sony-tv's zoals vermeld in de handleiding. Controleer de lijst met compatibele modellen en de VESA-afmetingen (van 100x100 tot 400x400 mm).

Kan ik de beugel zelf installeren?

Het wordt sterk aanbevolen de installatie aan een erkende installateur over te laten. Een verkeerde installatie kan leiden tot het vallen van de tv en ernstig letsel veroorzaken.

Welke schroeven gebruik ik om de basis aan de muur te bevestigen?

Gebruik ten minste vier schroeven met een diameter van 8 mm (niet meegeleverd) die geschikt zijn voor het muurmateriaal. Voor de veiligheidsriem is een schroef van 5 mm nodig.

Kan ik de tv met de beugel kantelen of draaien?

Nee, de SU-WL450 is een vaste beugel. Hij biedt drie montageafstanden (standaard, dun, zeer dun) maar geen kantel- of draaifunctie.

Hoe installeer ik de tv op de beugel?

Bevestig de katrollen aan de achterkant van de tv, hang deze voorzichtig aan de basis en zet hem vast met de meegeleverde riem. Raadpleeg de installatiegids voor details.

Wat moet ik doen als de veiligheidsriem niet strak genoeg is?

Trek aan de riem om speling te verwijderen en bevestig hem stevig aan de muur met een schroef van 5 mm. Als de tv beweegt, pas de bevestiging opnieuw aan.

Worden alle benodigde schroeven meegeleverd met de beugel?

Nee, de muurschroeven (8 mm) worden niet meegeleverd. Alleen schroeven voor het monteren van de beugel en het bevestigen van adapters aan de tv worden meegeleverd.

Hoe maak ik de tv-beugel schoon?

Gebruik een zachte, droge doek. Gebruik geen chemische of schurende producten die de afwerking kunnen beschadigen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

De muur moet ten minste vier keer het gewicht van de tv kunnen dragen. Hang niet aan de tv, wijzig geen onderdelen en laat de installatie door een professional uitvoeren.

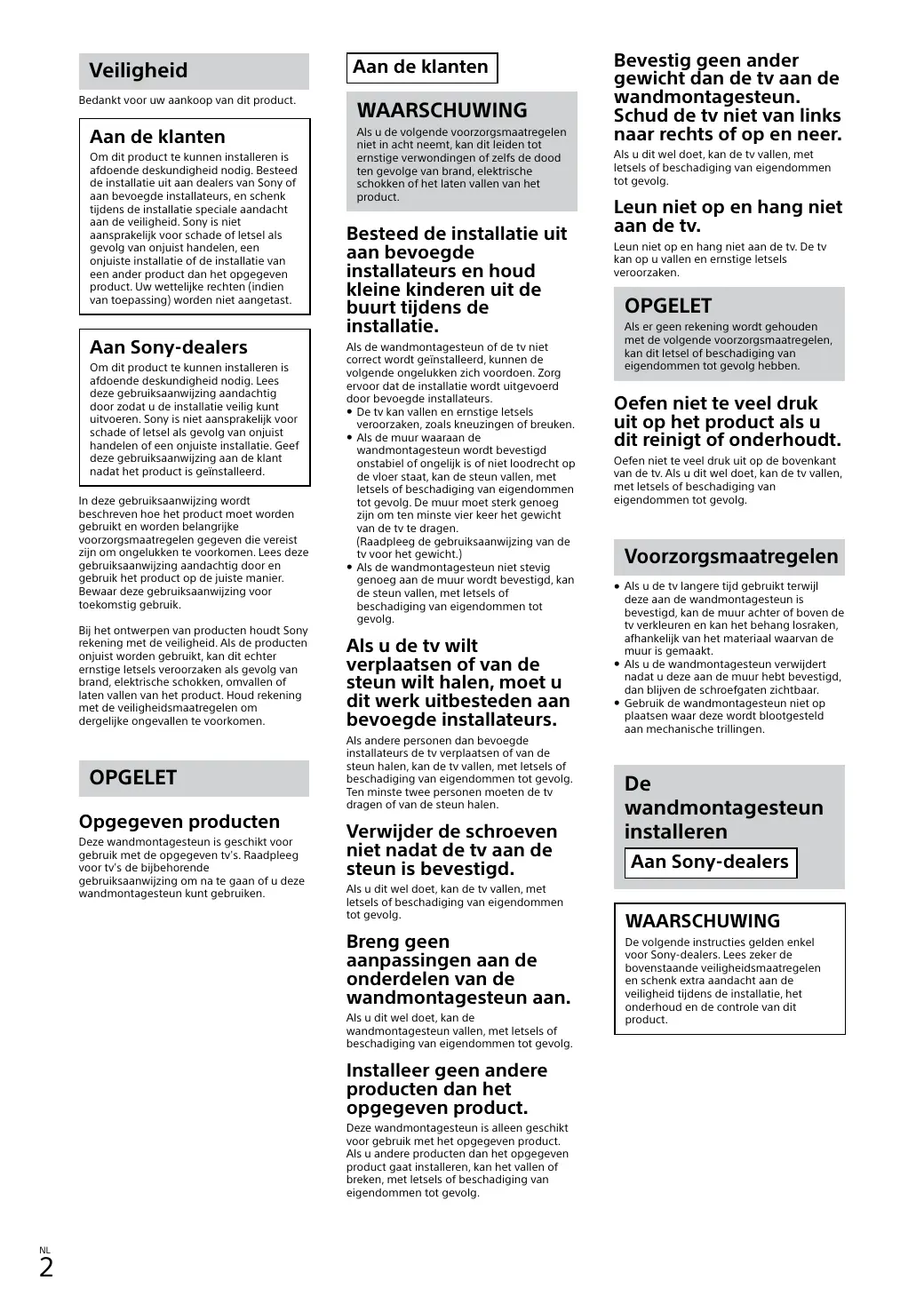

GEBRUIKSAANWIJZING SU-WL450 SONY

Bedankt voor uw aankoop van dit product.

Aan klanten

Om dit product te kunnen installeren is voldoende deskundigheid nodig. Besteed de installatie uit aan dealers van Sony of aan bevoegde installateurs, en schenk tijdens de installatie speciale aandacht aan de veiligheid. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen, een onjuiste installatie of de installatie van een ander product dan het opgegeven product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

Aan Sony-dealers

Om dit product te kunnen installeren is voldoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd.

In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik.

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen of het laten vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongelukken te voorkomen.

OPGELET

Opgegeven producten

Deze wandmontagesteun is geschikt voor gebruik met de opgegeven tv's. Raadpleeg voor tv's de bijbehorende gebruiksaanwijzing om na te gaan of u deze wandmontagesteun kunt gebruiken.

Aan klanten

WAARSCHUWING

Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot ernstige verwondingen of zelfs de dood ten gevolge van brand, elektrische schokken of het laten vallen van het product.

Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie.

Als de wandmontagesteun of de tv niet correct worden geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.

• De tv kan vallen en ernstige letsels veroorzaken, zoals kneuzingen of breuken.
• Als de muur waaraan de wandmontagesteun wordt bevestigd instabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg. De muur moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen. (Raadpleeg de gebruiksaanwijzing van de tv voor het gewicht.)
• Als de wandmontagesteun niet stevig genoeg aan de muur wordt bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs.

Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg. Ten minste twee personen moeten de tv dragen of van de steun halen.

Verwijder de schroeven niet nadat de tv aan de steun is bevestigd.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan.

Als u dit wel doet, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Installeer geen andere producten dan het opgegeven product.

Deze wandmontagesteun is alleen geschikt voor gebruik met het opgegeven product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.

Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv niet van links naar rechts of op en neer.

Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Leun niet op en hang niet aan de tv.

Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstige letsels veroorzaken.

OPGELET

Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Oefen niet te veel druk uit op het product als u het reinigt of onderhoudt.

Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Voorzorgsmaatregelen

• Als u de tv langere tijd gebruikt terwijl deze aan de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.
• Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.
• Gebruik de wandmontagesteun niet op plaatsen waar deze worden blootgesteld aan mechanische trillingen.

De

wandmontagesteun installeren

Aan Sony-dealers

WAARSCHUWING

De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande veiligheidsmaatregelen en schenk extra aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de wandmontagesteun niet op een muuroppervlak waar bij de hoeken of de zijkanten van de tv de wand niet raken.

Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waar bij de hoeken de zijkanten van de tv de wand niet raken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.

Installeer de tv niet boven of onder een airconditioner.

Als de tv gedurende langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Gebruik schroeven die geschikt zijn voor het materiaal van de muur en bevestig de steun stevig met vier of meer schroeven van 8 mm diameter (of gelijkwaardig).

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Draai de schroeven stevig vast op de aangegeven plaats.

Als u dit niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Stel de tv niet bloot aan schokken tijdens de installatie.

Als de tv wordt blootgesteld aan schokken, kan deze vallen of breken. Dit kan letsels tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat.

Als u dit niet doet, kan de tv vallen, met letsels tot gevolg.

Bundel de kabels goed samen na het installeren van de tv.

Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet geklemd raken.

Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beiden met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zijn niet bijgeleverd.

Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zijn voor het materiaal en de structuur van de muur.

De tv aan de muur bevestigen

De installatieprocedure verschilt afhankelijk van de tv.

Volg de instructies in de handleiding en raadpleeg eveneens de

"Installatiehandleiding".

De voorbereidingen treffen voor de installatie

• Zorg ervoor dat u de gebruiksaanwijzing van de tv bij de hand hebt voordat u met de installatie begint.
• Raadpleeg de "Installatiehandleiding". Leg een kruiskopschroevendraaier klaar die geschikt is voor de gebruikte schroeven.
• Bepaal waar u de tv zult installeren.
• Zorg voor vier of meer schroeven met een diameter van 8 mm en een schroef met een diameter van 5 mm of gelijkwaardig (niet bijgeleverd). Gebruik schroeven die geschikt zijn voor het materiaal van de muur.

De onderdelen controleren

• Ga na of alle onderdelen bijgeleverd zijn.
• U kunt de onderdelen identificeren aan de hand van hun vorm in de "Installatiehandleiding", 1.

Voet (20) (1) Kabelschijf (2) PSW 6x20 (4) PSW 4x20 met huls (2) Afstandhouser (20) (2) Riem (1) Huls (M4) (2) PSW 4x20 (2) Voetadapter (2) PSW 4x10 (8) Afstandhouser (60) (2) PSW 6x50 (2) Huls (M4) (2) PSW 4x50 (2) Wandmontageonderdeel (S) (2) Afstandhouser (2) Onderlegring (1) PSW 5x12 (1)

De installatieplaats bepalen

1 Bepaal waar u de tv zult installeren.

Raadpleeg de tabel met afmetingen voor de installatie van de tv. Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie.

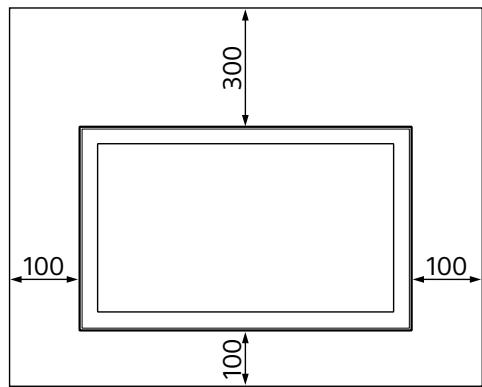

Zorg zoals hieronder weergegeven voor voldoende ruimte tussen de tv, het plafond en uitstekende delen van de muur.

Eenheid: mm

Installeer de tv nooit zoals hieronder wordt getoond:

De luchtcirculatie is geblokkeerd.

Opmerking

• Als u de kabels door de muur wilt geleiden, maakt u een opening in de muur om de kabels door te steken voordat u aan de installatie begint.

Om te voorkomen dat de kabels geklemd raken, maakt u vooraf een opening in de muur buiten de plaatsen waar de voet (20) A, voetadapter 1 en de afstandhouder (20) E, afstandhouder (60) K gemonteerd worden.

2 Kies de wandmontagestijl. De afstand tussen de achterkant van de tv en de muur kan gekozen worden zoals hieronder aangegeven.

2-a Standaardmontage 2-b Smalle montage 2-c Supersmalle montage

Raadpleeg de "Installatiehandleiding", 2 en de tabel onder "De bevestiging van de tv aan de muur voorbereiden", 3.

WAARSCHUWING

• Als u kiest voor 2-b of 2-c, waar de aansluitingen achteraan slechts beperkt toegankelijk zijn.

3 Bevestig de voetadapter ① met de schroef (PSW 4x10) ② aan de voet (20) ④ wanneer u kiest voor 2-a. Raadpleeg de "Installatiehandleiding", 3. Raadpleeg de "De televisie aan een muur bevestigen" in de gebruiksaanwijzing van de tv, 7. Als u kiest voor 2-b of 2-c, kunt u deze stap overslaan. 4 Bepaal de posities van de schroeven voor de installatie van de voet (20) A.

Raadpleeg hiervoor de specificaties op pagina 6.

Als u kiest voor 2-a, dient u de posities van de gaten voor de voetadapter ① te gebruiken.

WAARSCHUWING

• De muur waaraan de tv bevestigd zal worden, moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen (Raadpleeg de gebruiksaanwijzing van de tv voor het gewicht.).
• Bepaal de sterkte van de muur waarop de tv wordt gemonteerd. Verstevig de muur indien nodig.

De voet aan de muur bevestigen

• Gebruik vier of meer schroeven met een diameter van 8 mm of gelijkwaardig (niet bijgeleverd).
• Bevestig vier schroeven in de gaten van de voetadapter ① met de voet (20) A (alleen 2-a).
• Bevestig de voet (20) A horizontaal aan de muur. Raadpleeg de "Installatiehandleiding", 4.

De installatie van de tv voorbereiden

Raadpleeg "De televisie aan een muur bevestigen" in de gebruiksaanwijzing van de tv om de installatie voor te bereiden.

De tv aan de muur bevestigen

1 Sluit de nodige kabels aan op de tv.

Zorg ervoor dat alle kabels zijn aangesloten voordat u de tv aan de muur bevestigt.

Als de tv is geïnstalleerd, kunt u de kabels niet langer aansluiten.

Raadpleeg de bijgeleverde gebruiksaanwijzing van uw tv.

Opmerking

• Als u de kabels in de muur wilt geleiden, is het aan te raden dit uit te besteden aan een erkende installateur.
• Bundel de kabels samen om te voorkomen dat u erop trapt voordat u de tv aan de muur bevestigt.

2 Monteer de tv op de voet (20) A.

• De locatie van de kabelschijven (B) voor het bevestigen van de tv aan de voet (20) (A) kunt u terugvinden in de tabel met afmetingen voor de installatie van de tv. Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie.
• Houd de tv stevig vast met beide handen en hang de kabelschijven die bevestigd zijn aan de achterkant van de tv voorzichtig aan de voet (20) A. Let hierbij op de vorm van de openingen.
• Controleer na het bevestigen van de tv aan de muur of de kabelschijven (B) stevig verankerd zijn in de voet (20) (A). Raadpleeg de "Installatiehandleiding", 5.

WAARSCHUWING

• Draag de tv altijd met minstens twee personen.

3 Voorkom dat de onderkant van de tv gaat bewegen.

• Span de riem (F) goed aan en bevestig deze stevig aan de muur. Raadpleeg de "Installatiehandleiding", 6.
• Gebruik een schroef met een diameter van 5 mm of gelijkwaardig (niet bijgeleverd).

Opmerking

• Probeer de onderkant van de tv naar u toe te trekken om te controleren dat deze niet kan bewegen. Als de tv nog beweegt, is de installatie niet correct bevestigd en moet de riem F opnieuw vastgemaakt worden.

De installatie controleren

Controleer de volgende punten.

• De kabelschijven (B) zijn stevig verankerd in de voet (20) A.
• Het snoer en de kabel zijn niet verstrengeld of gekneld.
• De riem F is stevig aangespannen.

WAARSCHUWING

• Een fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer altijd achteraf de installatie om zeker te zijn dat alles veilig is.

Extra informatie

Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen. Raadpleeg de "Installatiehandleiding", 7.

WAARSCHUWING

• Verwijder de tv altijd met minstens twee personen.

Technische gegevens

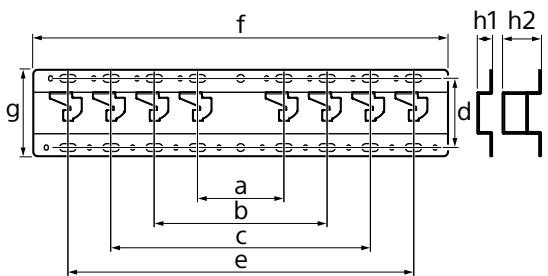

Afmetingen: (ong.) [mm]

Gewicht ongeveer 0,8 kg (alleen voet)

Wijzigingen aan het ontwerp en de technische gegevens zijn voorbehouden zonder kennisgeving.
