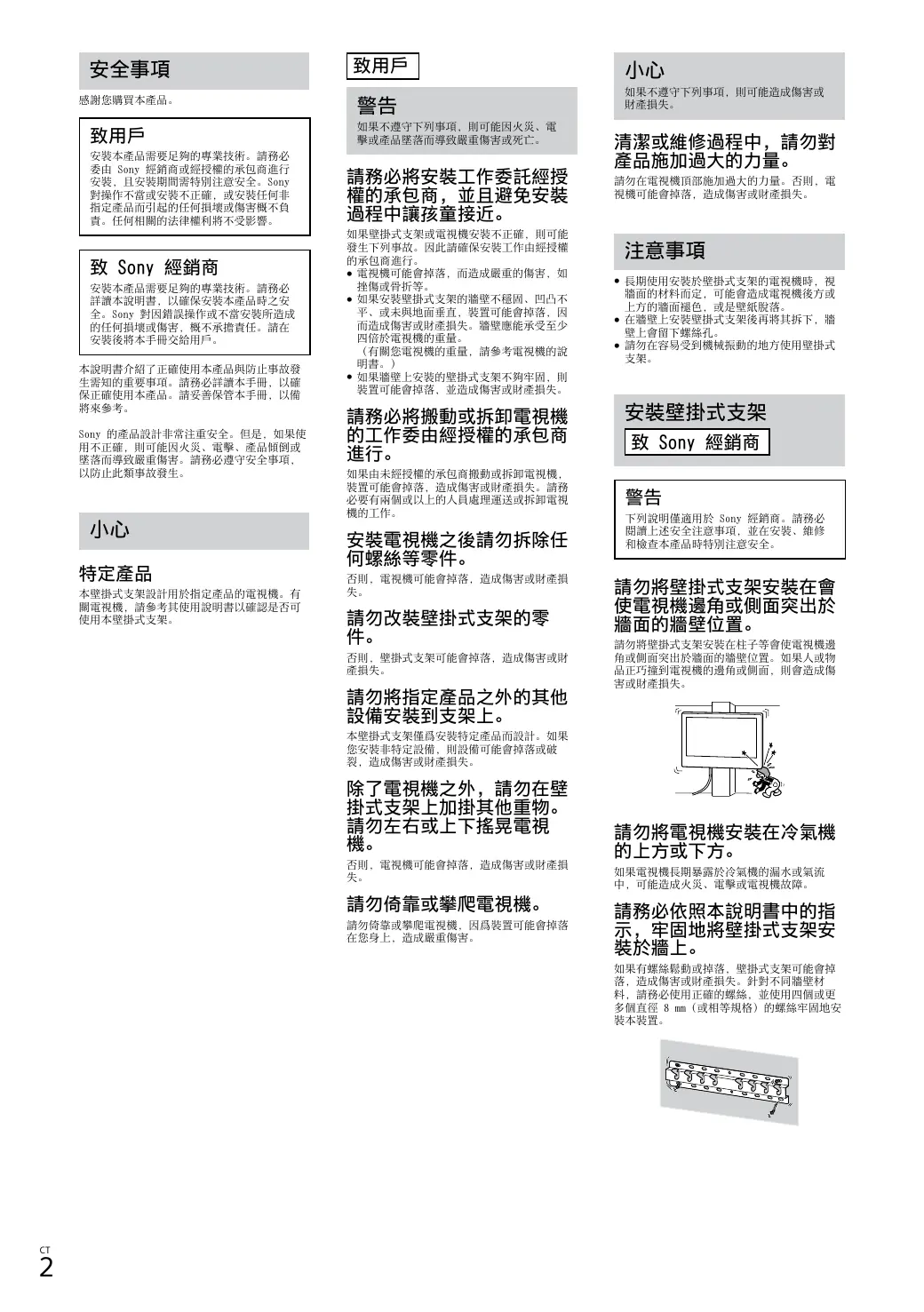

安裝本產品需要足夠的專業技術。請務必委由Sony經銷商或經授權的承包商進行安裝，且安裝期間需特別注意安全。Sony對操作不當或安裝不正確，或安裝任何非指定產品而引起的任何損壞或傷害概不負責。任何相關的法律權利將不受影響。

致 Sony 經銷商

安裝本產品需要足夠的專業技術。請務必詳讀本說明書，以確保安裝本產品時之安全。Sony對因錯誤操作或不當安裝所造成的任何損壞或傷害，概不承擔責任。請在安裝後將本手冊交給用戶。

本說明書介紹了正確使用本產品與防止事故發生需知的重要事項。請務必詳讀本手冊，以確保正確使用本產品。請妥善保管本手冊，以備將來參考。

Sony 的產品設計非常注重安全。但是，如果使用不正確，則可能因火災、電擊、產品傾倒或墜落而導致嚴重傷害。請務必遵守安全事項，以防止此類事故發生。

小心

特定產品

本壁掛式支架設計用於指定產品的電視機。有關電視機，請參考其使用說明書以確認是否可使用本壁掛式支架。

致用戶

警告

如果不遵守下列事項，則可能因火災、電擊或產品墜落而導致嚴重傷害或死亡。

請務必將安裝工作委託經授權的承包商，並且避免安裝過程中讓孩童接近。

如果壁掛式支架或電視機安裝不正確，則可能發生下列事故。因此請確保安裝工作由經授權的承包商進行。

• 虏視機可能會掉落，而造成嚴重的傷害，如挫傷或骨折等。
• 如果安裝壁掛式支架的牆壁不穩固、凹凸不平、或未與地面垂直，裝置可能會掉落，因而造成傷害或財產損失。牆壁應能承受至少四倍於電視機的重量。

（有關您電視機的重量，請參考電視機的說明書。）
如果牆壁上安裝的壁掛式支架不夠牢固，則裝置可能會掉落，並造成傷害或財產損失。

請務必將搬動或拆卸電視機的工作委由經授權的承包商進行。

如果由未經授權的承包商搬動或拆卸電視機，裝置可能會掉落，造成傷害或財產損失。請務必要有兩個或以上的人員處理運送或拆卸電視機的工作。

安装電視機之後請勿拆除任何螺絲等零件。

否則，電視機可能會掉落，造成傷害或財產損失。

請勿改裝壁掛式支架的零件。

否則，壁掛式支架可能會掉落，造成傷害或財產損失。

請勿將指定產品之外的其他設備安裝到支架上。

本壁掛式支架僅爲安裝特定產品而設計。如果您安裝非特定設備，則設備可能會掉落或破裂，造成傷害或財產損失。

除了電視機之外，請勿在壁掛式支架上加掛其他重物。請勿左右或上下搖晃電視機。

否則，電視機可能會掉落，造成傷害或財產損失。

請勿倚靠或攀爬電視機。

請勿倚靠或攀爬電視機，因爲裝置可能會掉落在您身上，造成嚴重傷害。

小心

如果不遵守下列事項，則可能造成傷害或財產損失。

清潔或維修過程中，請勿對產品施加過大的力量。

請勿在電視機頂部施加過大的力量。否則，電視機可能會掉落，造成傷害或財產損失。

注意事項

• 長期使用安裝於壁掛式支架的電視機時，視牆面的材料而定，可能會造成電視機後方或上方的牆面褪色，或是壁紙脱落。
• 在牆壁上安裝壁掛式支架後再将其拆下，牆壁上會留下螺丝孔。
• 請勿在容易受到機械振動的地方使用壁掛式支架。

安装壁挂式支架

致 Sony 經銷商

警告

下列說明僅適用於Sony經銷商。請務必閱讀上述安全注意事項，並在安裝、維修和檢查本產品時特別注意安全。

請勿將壁掛式支架安裝在會使電視機邊角或側面突出於牆面的牆壁位置。

請勿將壁掛式支架安裝在柱子等會使電視機邊角或側面突出於牆面的牆壁位置。如果人或物品正巧撞到電視機的邊角或側面，則會造成傷害或財產損失。

請勿將電視機安裝在冷氣機的上方或下方。

如果電視機長期暴露於冷氣機的漏水或氣流中，可能造成火災、電擊或電視機故障。

請務必依照本說明書中的指示，牢固地將壁掛式支架安裝於牆上。

如果有螺絲鬆動或掉落，壁掛式支架可能會掉落，造成傷害或財產損失。針對不同牆壁材料，請務必使用正確的螺絲，並使用四個或更多個直徑8mm（或相等規格）的螺絲牢固地安裝本裝置。

請務必按照本使用說明書中的指示，正確使用所提供的螺絲和附件。如果使用其他替代零件，電視機可能會掉落，造成人員的受傷或損壞電視機。

請務必按照本使用說明書中介紹的步驟，正確安裝支架。

如果有螺絲鬆動或掉落，電視機可能會掉落，並造成人員的受傷或損壞電視機。

請務必在指定的位置上，將螺絲安全地鎖緊。

否則，電視機可能會掉落，造成人員的受傷或損壞電視機。

安装的過程中，請務必小心不要讓電視機遭到衝撞。

如果電視機遭到衝撞，可能會掉落或破裂。並可能造成傷害。

請務必將電視機安裝在垂直且平坦的牆面上。

否則，電視機可能會掉落，並造成傷害。

正確安裝電視機後，請確實固定電纜。

如果人或物品勾到電纜，可能會造成傷害或損壞電視機。

請勿使交流電源線或連接電纜受到擠壓。

如果交流電源線或連接電纜被壓在裝置和牆壁之間，或被用力彎曲或扭曲，其內部導線可能會因裸露而短路或斷電。如此可能會引起火災或電擊。

不提供用於將壁掛式支架固定於牆壁的螺絲。

在安裝壁掛式支架時，請使用適合牆壁材料和結構的螺絲。

將電視機安裝至牆上

視電視機而定，安裝步驟可能不同。
請參考“安裝指南”，按照本手冊中的指示操作。

準備安装

• 安裝前，請將電視機的使用說明書放在手邊。
• 請參考“安裝指南”。
• 組裝前，請務必使用適合螺絲的十字螺絲起子。
• 確認電視機的安裝位置。
  準備四個或更多個直徑 8mm 和一個直徑 5mm 或相等規格的螺絲（不提供）。請選擇適合牆壁材料的螺絲。

檢查零件

• 確認零件是否完整。
• 請參考“安裝指南”的1，依形狀辨識各零件。

A 底座（20）（1）
滑輪（2）
PSW 6x20 (4)
⑥ 带襪套（2）的PSW4x20
⑥ 垫片（20） (2)

F 皮帶（1）
⑥ 褶套（20） (M4） (2)
PSW 4x20 (2)
① 底座轉接器（2）
PSW 4x10 (8)
垫片（60） (2)
PSW 6x50 (2)
M 褶套（M4） (2)
PSW 4x50 (2)
⑨ 壁掛式連接裝置（S） (2)
垫片（2）
⑨ 垫圈（1）
PSW 5× 12 (1)

確定安装位置

1 確定安装位置。

請參考電視機安裝尺寸表。有關詳情，請參考電視機的使用說明書。

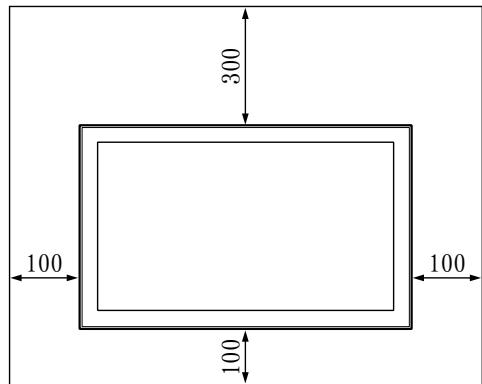

在電視機與天花板，以及牆面突出的部分之間騰出適當的空間，如下所示。

單位：mm

切勿如下安裝電視機：

通風受阻。

附註

• 如果您想要將電纜放置在牆壁中，在開始安裝前，必須在牆壁中鑰一個孔用以插入電纜。為了避免夾住電纜，請在底座（20）A和墊片E邊緣外的牆壁上鑰一個孔。（20）A，底座轉接器①和墊片（20）E，墊片（60）K邊緣外的牆壁上鑰一個孔。

2 選擇壁掛式安裝樣式。電視機後部與牆面間的距離可根據如下所示進行選擇。

2-a 標準支架
2-b 薄支架
2-c 超薄支架

請參考“安裝指南”2和“準備安裝電視機至牆上”表3。

警告

• 選擇2-b或2-c時，背後端子的使用受到限制。

3 選擇 2-a 時，使用螺絲（PSW 4x10）將底座轉接器①安裝到底座（20）④上。請參考“安裝指南”3。請參考“將电视机安装到墻壁上”，准备电视机的安裝工作7。選擇2-b或2-c的情況下，請跳過此步驟。
4 確定安裝底座（20）A的螺絲位置。

請參考第6頁的規格。

選擇2-a時，請使用底座轉接器 ① 的各孔位置。

警告

• 安裝電視機的牆壁應能承受至少四倍於電視機的质量（有關您電視機的质量，請參考電視機的使用說明書）。
• 請確定要安裝電視機的牆壁強度。如有必要，請適當加固牆壁。

將底座安装至牆上

• 使用四個或更多個直徑 8 ~mm 或相等規格的螺絲（不提供）。
• 將四顆螺絲固定在已經和底座（20）④相連的底座轉接器 ① 各孔中（僅2-a）。
• 在牆壁上水平安裝底座（20）A。請參考“安裝指南”4。

準備安裝電視機

請按照電視機使用說明書中的“將電視機安裝至牆上”，準備電視機的安裝工作。

將電視機安裝至牆上

1 將所需電纜連接到電視機。

務必在將電視機安裝至牆上前連接電纜。安裝電視機後，無法連接電纜。
請參考隨電視機提供的使用說明書。

附註

• 請將牆內佈線的工作委託給經授權的承包商。
• 進行牆壁安裝前，請先將連接電纜捆起來，以免被踩踏。

2 將電視機安装在底座上。

• 有關在底座上懸掛滑輪 (B) 的位置，請參考電視機安裝尺寸表。有關詳情，請參考電視機的使用說明書。
• 用雙手抬電視機，將裝在電視機後方的滑輪 (B) 輕輕掛在底座上，務必確認孔的形狀。
• 將電視機安裝在牆上後，確認滑輪 8 已牢固地拴在底座中。請參考“安裝指南”5。

警告

• 搬動電視機時，請務必由兩人或多人抬電視機。

3 避免電視機的底部移動。

• 收起過長的皮帶 ，牢固地安裝至牆上。請參考“安裝指南” 6。
• 請使用 5 ~mm 直徑或相等規格的螺絲（不提供）。

附註

• 尝試朝身體方向輕拉電視機的底部，確保其不會再向前移動。如果會移動，表示未正確固定，應重新牢牢固定皮帶(F)。

確認安裝完成

請檢查下列事項。

• 滑輪 ⑧ 牢固地掛在底座上。
• 電線和電纜未被扭曲或擠壓
• 皮帶 (F) 已拉緊，無鬆弛現象。

警告

• 交流電源線放置不正確可能會因短路而引起火災或電擊。請務必確認安裝工作已完成，以保證安全。

其他資訊

拆下電視機時，請反向操作之前的安裝步驟。
請參考“安裝指南”7。

警告

• 拆卸時務必由兩人或多人托住電視機。

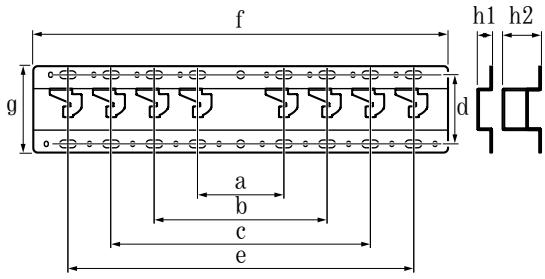

規格

尺寸：（約）[mm]

a :100

b : 200

c :300

d : 80

e : 400

f : 480

g :100

h1 : 20 (case 2-b, 2-c)

h2 :60 (case 2-a)

重量（僅底座）：（約）[kg]

0.8

產品設計與規格若有變更，恕不另行通知。

安全事项

感谢您购买本产品。

致用户

安装本产品要求具有一定的技术。确保将安装工作委托给Sony经销商或经许可的承包商，并在安装过程中特别注意安全。Sony对操作不当或安装不正确，或安装任何非指定产品而引起的任何损坏或伤害概不负责。您的法定权利（如果有的话）不受影响。

致Sony经销商

安装本产品要求具有一定的技术。为安全地进行安装工作，请务必仔细通读本说明书。Sony对操作不当或安装不正确而引起的任何损坏或伤害均不负责。请在完成安装后将本说明书交给用户。

本说明书介绍了正确使用本产品的信息，以及为防止事故发生需注意的重要事项。请务必仔细通读本说明书并正确使用本产品。保存好本说明书以备将来参考。

Sony的产品设计非常注重安全。然而，如果不正确使用这些产品，则可能因火灾、电击、产品倾倒或产品跌落而导致人员严重受伤。请务必遵守安全注意事项以防止此类事故发生。

注意

指定产品

本挂壁式支架设计用于指定产品的电视机。有关电视机，请参阅其使用说明书以确认是否可使用本挂壁式支架。

致用户

警告

如果不遵守下列注意事项，则因火灾、电击或产品跌落而导致人员严重受伤或死亡。

请务必将安装工作委托给经许可的承包商，并确保在安装过程中无儿童接近。

如果挂壁式支架或电视机安装不正确，则可能发生下列事故。请确保安装工作由经许可的承包商进行。

• 电视机可能跌落并造成人员严重受伤，如擦伤或骨折等。
• 如果安装挂壁式支架的墙体不平稳、不平整或与地面不垂直，则装置可能会跌落，从而造成人员受伤或财产损失。墙体能承受的重量应该至少是电视机重量的四倍。

（关于电视机重量，请参阅电视机的使用说明书。）
如果墙壁上安装的挂壁式支架不够牢固，则装置可能会跌落并造成人员受伤或财产损失。

请务必将电视机的搬移或拆卸工作委托给经许可的承包商进行。

如果由经许可的承包商之外的其他人员进行电视机的搬运或拆卸工作，则电视机可能跌落并造成人员受伤或财产损失。请确保由两人或两人以上搬运或拆卸电视机。

电视机安装完之后，请勿拆下螺丝等零件。

否则，电视机可能会跌落并造成人员受伤或财产损失。

请勿改装挂壁式支架的零部件。

否则，挂壁式支架可能会跌落并造成人员受伤或财产损失。

请勿将指定产品之外的其他设备安装到支架上。

本挂壁式支架系为指定产品专门设计。如果您安装非指定设备，则支架可能跌落或破裂，并造成人员受伤或财产损失。

除电视机之外，请勿在挂壁式支架上再加挂其他重物。请勿左右或上下摇晃电视机。

否则，电视机可能会跌落并造成人员受伤或财产损失。

请勿倚靠或吊挂在电视机上。

请勿倚靠或吊挂在电视机上，因为电视机可能跌落到您身上，并造成人员严重受伤。

注意

如果不遵守下列注意事项，则可能导致人员受伤或财产损失。

在清洁或维护过程中，请勿对产品施加过大的力量。

请勿在电视机的顶部施加过大的力量。否则，电视机可能会跌落并造成人员受伤或财产损失。

注意事项

• 如果长期使用安装于挂壁式支架的电视机，则视墙面材料而定，电视机后面或上面的墙面可能会褪色，或出现墙纸脱落。
• 如果在墙壁上安装挂壁式支架后再将其拆下，则墙壁上会留下螺丝孔。
• 请勿在容易受到机械振动的地方使用挂壁式支架。

安装挂壁式支架

致Sony经销商

警告

下列说明仅适用于Sony经销商。请务必阅读上述安全注意事项，并在安装、维护和检查本产品时特别注意安全。

请勿将挂壁式支架装在会使电视机的边角或侧面突出于墙面的墙壁位置。

请勿将挂壁式支架装在柱子等会使电视机的边角或侧面突出了墙面的墙壁位置。如果有人或物体正巧撞到电视机的边角或侧面，则会引起人员受伤或财产损失。

请勿将电视机安装在空调的上面或下方。

如果电视机长期接触空调的漏水，或长期暴露于空调的气流中，则可能造成火灾、电击或电视机故障。

请务必按照本说明书中的指示牢固地将挂壁式支架安装在墙上。

如果有螺丝松动或掉落，则挂壁式支架会跌落并造成人员受伤或财产损失。请务必使用适合墙壁材料的螺丝牢固安装本装置。固定时请使用四个或更多个 8mm 直径（或相当规格）的螺丝。

请务必按照本说明书中给出的指示正确使用提供的螺丝和附件。如果使用其他替代零件，则电视机可能会跌落，并造成人身伤害或电视机损坏。

请务必按照本说明书中介绍的步骤正确安装支架。

如果有螺丝松动或掉落，则电视机可能会跌落，并造成人身伤害或电视机损坏。

请务必拧紧指定位置的螺丝。

如果操作不当，则电视机可能会跌落，并造成人身伤害或电视机损坏。

请小心勿使电视机在安装过程中受到振动。

如果电视机受到振动，它可能会跌落或裂开这可能会引起人员受伤。

请务必将电视机安装在垂直且平坦的墙壁上。

否则，电视机可能跌落并造成人员受伤。

正确安装电视机后，请正确固定电缆。

如果电缆缠住人或物体，则可能导致人员受伤或电视机损坏。

请勿夹住交流电源线或连接电缆。

如果交流电源线或连接电缆被夹在装置和墙壁之间或被用力弯曲、缠绕，则内部导线可能会裸露在外并造成短路或断路。这可能会引起火灾或电击。

不提供用于将挂壁式支架固定于墙壁的螺丝。

在安装挂壁式支架时，请使用适合墙壁材料和结构的螺丝。

在墙壁上安装电视机

视电视机而定，安装步骤有所不同。

请参考“安装指南”，按照本说明书的说明进行操作。

准备安装

• 安装之前，将电视机的使用说明书放在身边。
• 请参考“安装指南”。
• 装配前，务必准备一把与螺丝相匹配的十字螺丝刀。
• 确认电视机的安装位置。
• 准备四个或更多个 8 ~mm 直径和一个 5 ~mm 直径或相当规格的螺丝（不提供）。选择适合墙壁材料的螺丝。

检查零件

• 确认已包含所有零件。
• 请参阅“安装指南”的1，通过零件形状对其进行辨识。

A底座（20） (1)
⑧ 滑轮
⑥ 螺丝PSW6x20 (4)
⑥ 带套管（2）的PSW4x20
E 垫片（20） (2)
F 绑带
M4套管（20） (2)
带套管的螺丝PSW4x20 (2)
① 底座转接器 (2)
① 螺丝 PSW 4x10 (8)
垫片（60） (2)
① 螺丝PSW6x50 (2)
M4套管 (2)
⑨ 螺丝PSW4x50 (2)
(2) 挂壁式连接件 (S)
P 垫片 (2)
@垫圈 (1)
螺丝PSW5x12 (1)

确定安装位置

1 确定安装位置。

请参阅电视机安装尺寸表。有关详情，请参阅电视机的使用说明书。

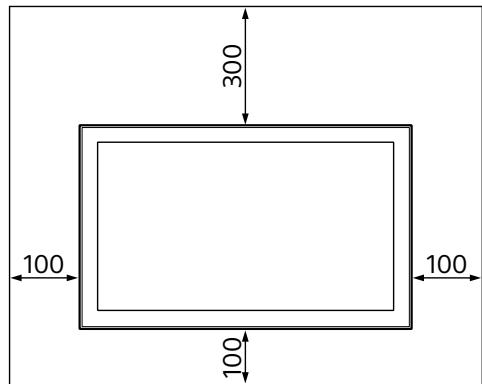

按下图所示，在电视机、天花板和墙壁突出部分之间留出适当的空间。

单位：mm

切勿如下所示安装电视机：

空气不流通。

注

• 如果您想将电缆布置到墙壁内，则在开始安装前在墙上钻一孔穿入电缆线。

为防止夹到电缆，请在底座（20）A，底座转接器①和垫圈（20）E，垫圈（60）K四周外的墙壁某处钻一个孔。

2 选择挂壁式安装样式。电视机后部与墙面间的距离可根据如下所示进行选择。

2-a 标准支架
2-b 薄支架
2-c 超薄支架

请参考“安装指南”的2和“准备安装电视机到墙上”的表3。

警告

• 选择2-b或2-c时，背后端子的使用受到限制。

3 选择2-a时，使用螺钉（PSW4x10）①将底座转接器①安装到底座（20）④上。请参考“安装指南”的3。请参考“将电视机安装到墙壁上”，准备电视机的安装工作，7。选择2-b或2-c的情况下，请跳过此步骤。
4 决定各螺钉的位置以安装底座 (20) A。

参见第6页的规格。

选择2-a时，请使用底座转接器 ① 的各孔位置。

警告

• 安装电视机的墙壁能承受的重量应该至少是电视机重量的四倍（关于电视机重量，请参阅电视机的使用说明书。）。
• 测定要安装电视机墙壁的强度。如果需要，请适当加固墙壁。

在墙壁上安装底座

• 使用四个或更多个 8 ~mm 直径或相当规格的螺丝（不提供）。
• 将四个螺钉固定在已经和底座（20）④相连的底座转接器 ① 各孔中（仅 2-a）。
• 在墙壁上水平安装底座（20）A。请参考“安装指南”的4。

准备安装电视机

请按照电视机使用说明书中的“将电视机安装到墙壁上”，准备电视机的安装工作。

在墙壁上安装电视机

1 将所需电缆连接至电视机。

在墙上安装电视机之前，确保已连接电缆。
安装电视机之后，将无法连接电缆。
请参阅随电视机提供的使用说明书。

注

• 请务必将在墙壁内布置电缆的工作委托给经许可的承包商。
• 进行挂墙安装前，请捆绑连接电缆以防止被踩踏。

2 将电视机安装于底座。

• 有关在底座上悬挂滑轮 的位置, 请参阅电视机安装尺寸表。有关详情, 请参阅电视机的使用说明书。
• 用双手握牢电视机，然后将已安装到电视机背面的滑轮 (B) 轻轻悬挂到底座上，务必确认孔的形状。
• 将电视机安装到墙壁上之后，请确认滑轮已牢固锁定到底座。请参考“安装指南”的5。

警告

• 搬运电视机时，必须由两人或更多人抬着。

3 避免电视机的底部移动。

• 收紧皮带 () 松弛的绳索，然后紧固安装在墙壁上。请参考“安装指南”的6。
• 请使用 5 ~mm 直径或相当规格的螺丝（不提供）。

注

• 尝试朝身体方向轻拉电视机的底部，确保其不会再向前移动。如果有松动，则未正确固定，应再次紧固皮带 F

确认安装完成

请检查下列事项。

• 滑轮 (B) 已牢牢悬挂于底座上。
• 导线和电缆未被扭曲或夹住。
• 已紧固皮带 F。

警告

• 交流电源线布置不正确可能会发生短路而引起火灾或电击。请务必确认安装工作已完成，以保证安全。

其他信息

取下电视机时，请按照之前安装步骤的相反顺序操作。

请参考“安装指南”的7。

警告

• 拆卸时必须由两人或更多人托住电视机。

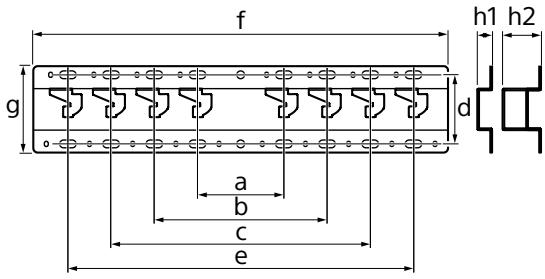

规格

尺寸：（约）[mm]

a : 100

b : 200

c :300

d : 80

e : 400

f : 480

g :100

h1 : 20 (case 2-b, 2-c)

h2 : 60 (case 2-a)

重量（仅底座）：（约）[kg]

0.8

设计和规格若有变更，恕不另行通知。
