SU-WL450 - Soporte de pared para televisión SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared para televisor
Marca	Sony
Modelo	SU-WL450
Material	Acero
Dimensiones de la base (An x Al)	400 x 480 mm
Distancia mínima TV-pared	20 mm (montaje superfino)
Distancia máxima TV-pared	60 mm (montaje estándar)
Peso neto	Aproximadamente 1,2 kg
Carga máxima soportada	Hasta 50 kg (según TV)
Norma VESA compatible	100x100 a 400x400 mm
Estilos de montaje	Estándar, fino, superfino
Funciones principales	Fijación a la pared, seguridad con correa, inclinación? (No, fijo)
Instalación	Profesional recomendada
Tornillos de fijación a la pared incluidos	No (tornillos de 8 mm de diámetro requeridos)
Piezas incluidas	Base, poleas, adaptador, separadores, correa, tornillos varios
Mantenimiento y limpieza	Paño seco, evitar productos abrasivos
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	20% a 80% HR
Garantía	2 años (según país)
Reparabilidad	Piezas no reparables individualmente

Preguntas frecuentes - SU-WL450 SONY

¿Cuál es la carga máxima soportada por el soporte de pared SU-WL450?

El soporte puede soportar un televisor cuyo peso máximo sea de 50 kg, según la norma VESA y las especificaciones del televisor. Verifique el peso de su televisor en su manual de instrucciones.

¿El soporte SU-WL450 es compatible con todos los televisores Sony?

No, está diseñado para los televisores Sony especificados en el manual. Verifique la lista de modelos compatibles y las dimensiones VESA (de 100x100 a 400x400 mm).

¿Puedo instalar el soporte yo mismo?

Se recomienda encarecidamente confiar la instalación a un instalador autorizado. Una instalación incorrecta puede provocar la caída del televisor y causar lesiones graves.

¿Qué tornillos usar para fijar la base a la pared?

Utilice al menos cuatro tornillos de 8 mm de diámetro (no incluidos) adecuados al material de la pared. Para la correa de seguridad, se necesita un tornillo de 5 mm.

¿El soporte permite inclinar u orientar el televisor?

No, el SU-WL450 es un soporte fijo. Ofrece tres distancias de montaje (estándar, fino, superfino) pero sin inclinación ni rotación.

¿Cómo instalar el televisor en el soporte?

Fije las poleas en la parte posterior del televisor, cuélguelo con cuidado en la base, luego asegúrelo con la correa incluida. Consulte la Guía de instalación para más detalles.

¿Qué hacer si la correa de seguridad no está lo suficientemente tensa?

Tire de la correa para eliminar la holgura y fíjela firmemente a la pared con un tornillo de 5 mm. Si el televisor se mueve, reajuste la fijación.

¿El soporte se suministra con todos los tornillos necesarios?

No, los tornillos de fijación a la pared (8 mm) no están incluidos. Solo se incluyen los tornillos para ensamblar el soporte y fijar los adaptadores al televisor.

¿Cómo limpiar el soporte de pared?

Utilice un paño suave y seco. No use productos químicos o abrasivos que puedan dañar el acabado.

¿Cuáles son las precauciones de seguridad a seguir?

La pared debe soportar al menos cuatro veces el peso del televisor. No se cuelgue del televisor, no modifique las piezas y confíe la instalación a un profesional.

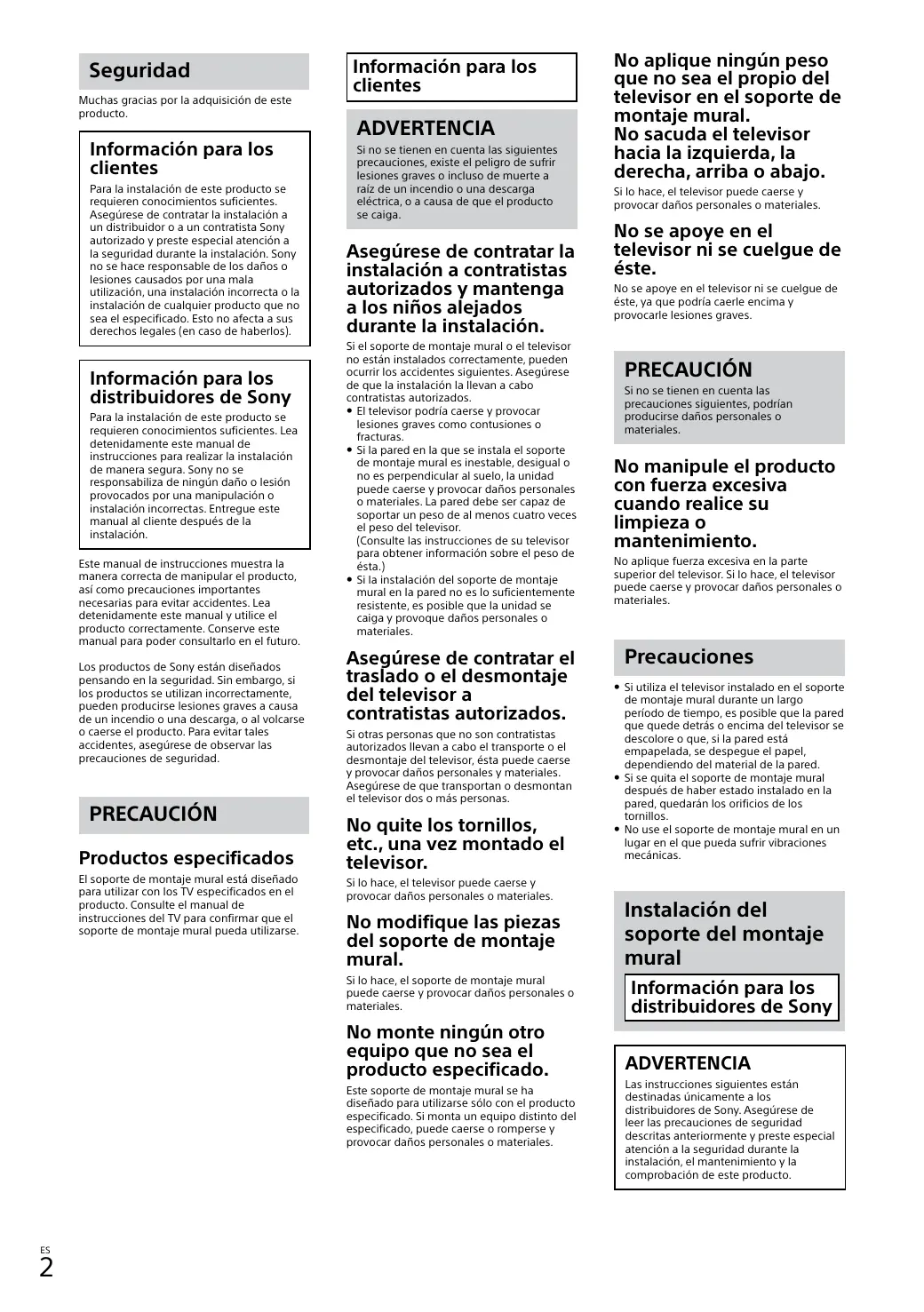

MANUAL DE USUARIO SU-WL450 SONY

Muchas gracias por la adquisición de este producto.

Información para los clientes

Para la instalación de este producto se requieren conocimientos suficientes. Asegúrese de contratar la instalación a un distribuidor o a un contratista Sony autorizado y preste especial atención a la calidad durante la instalación. Sony no se hace responsable de los daños o lesiones causados por una mala utilización, una instalación incorrecta o la instalación de cualquier producto que no sea el especificado. Esto no afecta a sus derechos legales (en caso de haberlos).

Información para los distribuidores de Sony

Para la instalación de este producto se requieren conocimientos suficientes. Lea detenidamente este manual de instrucciones para realizar la instalación de forma segura. Sony no se responsabiliza de ningún daño o lesión provocado por una manipulación o instalación incorrectas. Entregue este manual al cliente después de la instalación.

Este manual de instrucciones muestra la forma correcta de manipular el producto, así como las precauciones importantes necesarias para evitar accidentes. Lea detenidamente este manual y utilice el producto correctamente. Conserve este manual para poder consultarlo en el futuro.

Los productos de Sony están diseñados pensando en la seguridad. Sin embargo, si los productos se utilizan incorrectamente, pueden producirse lesiones graves a causa de un incendio o una descarga, o al volcarse o caerse el producto. Para evitar tales accidentes, asegúrese de observar las precauciones de seguridad.

PRECAUCIÓN

Producto especificado

El soporte de montaje mural está diseñado para usar con los TV efectivos en el producto. Consulte el manual de instrucciones del TV para confirmar que el soporte de montaje mural pueda utilizarse.

Información para los clientes

ADVERTENCIA

Si no se tienen en cuenta las siguientes precauciones, existe el peligro de sufrir lesiones graves o incluso de muerte a raíz de un incendio o una descarga eléctrica, o a causa de que el producto se caiga.

Asegúrese de encargar la instalación a contratistas autorizados y mantenga a los niños alejados durante la instalación.

Si el soporte de montaje mural o el televisor no están instalados correctamente, pueden ocurrir accidentes graves. Asegúrese de que la instalación la llevan a cabo contratistas autorizados.

• El televisor podría caerse y provocar lesiones graves como contusiones o fracturas.
• Si la pared en la que se instala el soporte de montaje mural es inestable, desigual o no es perpendicular al suelo, la unidad podría caerse y provocar daños personales o materiales. La pared debe ser capaz de soportar un peso de al menos cuatro veces el peso del televisor. (Consulte las instrucciones de su televisor para obtener información sobre el peso de este.)
• Si la instalación del soporte de montaje mural en la pared no es lo suficientemente resistente, es posible que la unidad se caiga y provoque daños personales o materiales.

Asegúrese de encargar el traslado o el desmontaje del televisor a contratistas autorizados.

Si otras personas que no son contratistas autorizados llevan a cabo el transporte o el desmontaje del televisor, este puede caerse y provocar daños personales y materiales. Asegúrese de que transportan o desmontan el televisor dos o más personas.

No quite los tornillos, etc., una vez montado el televisor.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No modifique las piezas del soporte de montaje mural.

Si lo hace, el soporte de montaje mural puede caerse y provocar daños personales o materiales.

No monte ningún otro equipo que no sea el producto asignado.

Este soporte de montaje mural se ha diseñado para usarse solo con el producto específico. Si monta un equipo distinto del específico, puede caerse o romperse y provocar daños personales o materiales.

No aplique ningún peso que no sea el propio del televisor en el soporte de montaje mural. No sacuda el televisor hacia la izquierda, la derecha, arriba o abajo.

Si lo hace, el televisor puede caerse y provocar daños personales o materiales.

No se apoye en el televisor ni se cuelgue de este.

No se apoye en el televisor ni se cuelgue de este, ya que podría caerle encima y provocarle lesiones graves.

PRECAUCIÓN

Si no se tienen en cuenta las precauciones siguientes, podrían producirse daños personales o materiales.

No manipule el producto con fuerza excesiva cuando realice su limpieza o mantenimiento.

No aplique fuerza excesiva en la parte superior del televisor. Si lo hace, el televisor podría caerse y provocar daños personales o materiales.

Precauciones

• Si utiliza el televisor instalado en el soporte de montaje mural durante un largo periodo de tiempo, es posible que la pared que quede detrás o encima del televisor se descolore o que, si la pared está empapelada, se despegue el papel, dependiendo del material de la pared.
• Si se quita el soporte de montaje mural después de haber estado instalado en la pared, quedarán los orificios de los tornillos.
• No use el soporte de montaje mural en un lugar en el que pueda sufrir vibraciones mecánicas.

Instalación del soporte del montaje mural

Información para los distribuidores de Sony

ADVERTENCIA

Las instrucciones siguientes están destinadas únicamente a los distribuidores de Sony. Asegúrese de leer las precauciones de seguridad descritas anteriormente y preste especial atención a la calidad durante la instalación, el mantenimiento y la comprobación de este producto.

No instale el soporte de montaje mural en superficies de paredes en las que puedan sobresalir las esquinas o los lados del televisor.

No instale el soporte de montaje mural en superficies de paredes, tales como una columna, en las que puedan sobresalir las esquinas o los lados del televisor. Si una persona o un objeto se golpea con la esquina o el lado saliente del televisor, podrían producirse daños personales o materiales.

No instale el televisor encima ni debajo de un aparato de aire acondicionado.

Si el televisor queda expuesto a goteo de agua o corriente de aire procedentes del aparato de aire acondicionado durante mucho tiempo, podrá producirse un incendio, una descarga eléctrica o un fallo de funcionamiento.

Asegúrese de instalar el soporte de montaje mural firmemente en la pared siguiendo las instrucciones de este manual.

Si alguno de los tornillos queda suelto o se desprende, el soporte de montaje mural podría caerse y provocar daños personales o materiales. Asegúrese de usar los tornillos adecuados para el material de la pared e instale la unidad firmemente, utilizando cuatro o más tornillos de 8 mm de diámetro (o equivalentes).

Asegúrese de utilizar correctamente los tornillos y las piezas de sujeción suministrados siguiendo las instrucciones que se describen en este manual. Si utiliza artículos sustitutivos, el televisor podrá caerse y dañarse o provocar daños personales.

Efectúe correctamente el montaje del soporte siguiendo el procedimiento descrito en este manual.

Si alguno de los tornillos queda suelto o se desprende, el televisor podrá caerse y dañarse o provocar daños personales.

Asegúrese de aparear bien los tornillos en la posición correspondiente.

De lo contrario, el televisor podría caerse y dañarse o provocar daños personales.

Procure que el televisor no reciba golpes durante la instalación.

Si el televisor recibe algún golpe, podría dañarse o romperse. Tales percances podrían causar heridas personales.

Asegúrese de instalar el televisor en una pared que sea perpendicular y plana.

De lo contrario, el televisor podrá caerse y provocar daños personales.

Una vez que haya instalado correctamente el televisor, fije adecuadamente los cables.

Si una persona u objeto se enreda con los cables, correrá el peligro de sufrir heridas personales o de dañarse el televisor.

Evite que el cable de alimentación de CA o el cable de conexión queden atrapados.

Si el cable de alimentación de CA o el cable de conexión quedan atrapados entre la unidad y la pared, o si se doblan o tuercen con fuerza, es posible que los conductores internos queden expuestos y provoquen un cortocircuito o corte eléctrico. Esto podría originar un incendio o producir descargas eléctricas.

Los tornillos necesarios para fijar el soporte de montaje mural a la pared no están incluidos.

Utilice los tornillos adecuados para el material y la estructura de la pared en la que se proponga montar el soporte de montaje mural.

Instalación del televisor en la pared

El proceso de instalación varía según el televisor.

Siga las instrucciones de este manual y consulte la "Guía de instalación".

Preparación para la instalación

• Tenga el manual de instrucciones del televisor a mano antes de comenzar la instalación.
• Consulte la "Guía de instalación".
• Asegúrese de disponer de un destornillador Phillips adecuado para los tornillos antes de efectuar el montaje.
• Confirme la posición de instalación del televisor.
• Prepare como mínimo dos tornillos de 8 mm de diámetro y uno de 5 mm o equivalente (no suministrado). Elija los tornillos adecuados para el material de la pared.

Verificación de las piezas

• Compruebe que se hayan suministrado todas las piezas. Identifique las piezas por su forma consultando la "Guía de instalación", 1.

Base (20) (1) Polea (2) PSW 6x20 (4) PSW 4x20 con casquillo (2) Separador (20) (2) Correa (1) Casquillo (M4) (2) PSW 4x20 (2) Adaptador de base (2) PSW 4x10 (8) Separador (60) (2) PSW 6x50 (2) Casquillo (M4) (2) PSW 4x50 (2) Soporte para montaje en pared (S) (2) Separador (2) Arandela (1) PSW 5x12 (1)

Definición del lugar para la instalación

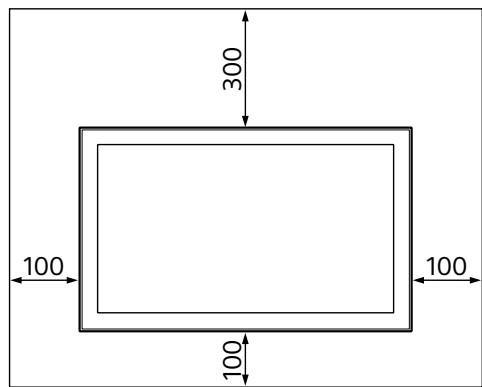

1 Decida la ubicación de instalación.

Consulte la tabla de dimensiones de instalación del TV. Para obtener más detalles, consulte el manual de instrucciones del TV.

Deje un espacio adecuado entre el televisor, el techo y las partes salientes de la pared, tal y como se muestra a continuación.

Unidad: mm

Nunca instale el televisor del modo indicado a continuación:

La circulación del aire queda bloqueada.

Nota

• Si se propone pasar cables por la pared, realice un orificio en la pared para insertarlos antes de comenzar la instalación.

Para poder comprimir los cables, realice un agujero en la pared fuera del perímetro de la base (20) A, adaptador de base (1) y separador (20) E, separador (60) K.

2 Seleccione el tipo de montaje en la pared. Las distancias entre la parte posterior del televisor y la pared que pueden ajustarse son las siguientes.

2-a Montaje estándar 2-b Montaje compacto 2-c Montaje supercompacto

Consulte la "Guía de instalación" (2) y la tabla de "Preparativos para la instalación del televisor en la pared" (3).

ADVERTENCIA

• Si se selecciona la opción 2-b o 2-c, resulta más complicado acceder a los terminales de la parte posterior.

3 Monte el adaptador de la base fijando el tornillo (PSW 4x10) a la base (20) si selecciona la opción 2-a. Consulte el paso 3 de la "Guía de instalación". Consulte el "Montaje del televisor en la pared" del manual de instrucciones del televisor. 7. Si selecciona las opciones 2-b o 2-c, puede omitir este paso. 4 Decida las posiciones de los tornillos para la instalación de la base (20) A.

Consulte las especificaciones en la página 6.

Si selecciona la opción 2-a, utilice las posiciones de los orificios del adaptador de la base (1).

ADVERTENCIA

• La pared en la que se proponga instalar el televisor debe ser capaz de soportar un peso al menos cuatro veces superior al del televisor (consulte el manual de instrucciones de su televisor para obtener información sobre el peso de este).
• Determine la resistencia de la pared en la que desea instalar el televisor. Si es necesario, refuércela.

Instalación de la base en la pared

• Utilice cuatro o más tornillos de 8 mm de diámetro o equivalentes (no suministrados).
• Instale la base (20) A en la pared de manera horizontal. Consulte el paso 4 de la "Guía de instalación".

Preparación para instalar el televisor

Prepare el televisor para su instalación, a partir del apartado "Montaje del televisor en la pared" del manual de instrucciones del televisor.

Instalación del televisor en la pared

1 Conecte los cables necesarios al TV.

Asegúrese de conectar los cables antes de instalar el televisor en la pared. No intente conectarlos cuando el televisor se encuentre instalado.

Consulte el manual de instrucciones suministrado con el televisor.

Nota

• Asegúrese de encargar la instalación de los cables en la pared a un contratista autorizado.
• Agrupe los cables de conexión para impedir pisarlos antes de efectuar el montaje en la pared.

2 Instale el televisor en la base (20) A.

• Para la colocación de las poleas (B) al gancho de la base (20) (A), consulte la tabla de dimensiones de instalación del TV. Para obtener más detalles, consulte el manual de instrucciones del TV.
• Sujete el TV firmemente con ambas manos y deslice suavemente las poleas (B) colocadas en la parte posterior del TV hacia la base (20) (A), asegurándose de confirmar la forma de los orificios.
• Después de instalar el televisor en la pared, verifique que las poleas (B) estén aseguradas firmemente a la base (20) (A). Consulte el paso 5 de la "Guía de instalación".

ADVERTENCIA

• Asegúrese de que dos o más personas se encarguen de transportar el televisor.

3 Cómo evitar que la parte inferior del TV se mueva.

• Recoja la correa F y ajústela firmemente a la pared. Consulte el paso 6 de la "Guía de instalación".
• Use un tornillo de 5 mm de diámetro o equivalente (no suministrado).

Nota

• Intente tirar de la parte de abajo del TV ligeramente hacia adelante para asegurarse de que no se mueva solo en esta dirección. Si se mueve, significa que no se colocó correctamente, por lo que deben ajustar con firmeza la correa (F) nuevamente.

Confirmación del final de la instalación

Verifique los siguientes puntos.

Las poleas 8 están firmemente ajustadas a la base (20) A. - Que los cables no estén retorcidos ni atrapados. - La correa F está colocada firmemente y sin holgura.

ADVERTENCIA

• La colocación inadecuada del cable de alimentación de CA, etc., puede ser causa de un incendio o de descargas eléctricas debido a un cortocircuito. Por razones de seguridad, no olvide confirmar que haya finalizado la instalación.

Información adicional

Para un televisor, lleve a cabo el procedimiento de instalación a la inversa. Consulte 7 de la "Guía de instalación".

ADVERTENCIA

• Asegúrese de que por lo menos dos personas sostengan el TV para sacarlo.

Especificaciones

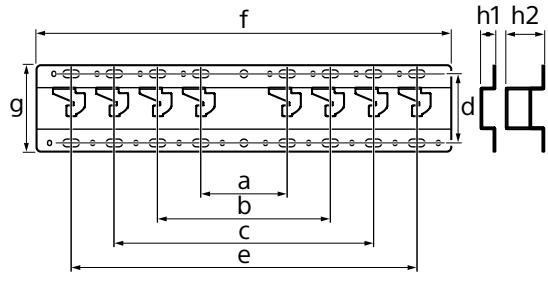

Dimensiones: (aprox.) [mm]

a : 100

b : 200

c : 300

d:80

e : 400

f :480

q : 100

h1:20,h2:60

h1: caso 2-b, 2-c

h2: caso 2-a

Peso (solo base): (aprox.) [kg]

0,8

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Para los pacientes

[oo] (）:a

100 : a

200: b

300：c

80:d

400: e

480: f

100:g

(2-c .case 2-b) 20 : h1

(case 2-a) 60: h2

0g2c 15
