Terméktípus	TV falikonzol
Márka	Sony
Modell	SU-WL450
Anyag	Acél
Alap méretei (sz x m)	400 x 480 mm
Minimális TV-fal távolság	20 mm (szuper vékony szerelés)
Maximális TV-fal távolság	60 mm (standard szerelés)
Nettó tömeg	Körülbelül 1,2 kg
Maximális terhelhetőség	Akár 50 kg (TV-től függően)
Kompatibilis VESA szabvány	100x100 - 400x400 mm
Szerelési stílusok	Standard, vékony, szuper vékony
Fő funkciók	Fali rögzítés, hevederes biztonság, döntés? (Nem, fix)
Telepítés	Szakember által javasolt
Fali rögzítőcsavarok mellékelve	Nem (8 mm átmérőjű csavarok szükségesek)
Mellékelt részek	Alap, csigák, adapter, távtartók, heveder, vegyes csavarok
Karbantartás és tisztítás	Száraz rongy, kerülje a súrolószereket
Üzemi hőmérséklet	0°C - 40°C
Üzemi páratartalom	20% - 80% RH
Garancia	2 év (országtól függően)
Javíthatóság	Az alkatrészek nem javíthatók külön-külön

Gyakran ismételt kérdések - SU-WL450 SONY

Mekkora a maximális terhelhetősége a SU-WL450 falikonzolnak?

A konzol maximum 50 kg súlyú TV-t képes elbírni, a VESA szabványtól és a TV specifikációitól függően. Ellenőrizze TV-je súlyát a használati útmutatóban.

A SU-WL450 konzol kompatibilis minden Sony TV-vel?

Nem, csak a kézikönyvben felsorolt Sony TV-khez tervezték. Ellenőrizze a kompatibilis modellek listáját és a VESA méreteket (100x100 - 400x400 mm).

Szerelhetek magam is?

Erősen ajánlott a telepítést szakemberre bízni. A helytelen szerelés a TV leeséséhez és súlyos sérülésekhez vezethet.

Milyen csavarokat használjak a alap falra rögzítéséhez?

Használjon legalább négy 8 mm átmérőjű csavart (nem mellékelt), amelyek megfelelnek a fal anyagának. A biztonsági hevederhez 5 mm-es csavar szükséges.

A konzol lehetővé teszi a TV döntését vagy forgatását?

Nem, a SU-WL450 egy fix konzol. Három szerelési távolságot kínál (standard, vékony, szuper vékony), de döntés vagy forgatás nélkül.

Hogyan szereljem fel a TV-t a konzolra?

Rögzítse a csigákat a TV hátuljára, óvatosan akassza fel az alapra, majd rögzítse a mellékelt hevederrel. A részletekért olvassa el a Telepítési útmutatót.

Mit tegyek, ha a biztonsági heveder nincs elég feszes?

Húzza meg a hevedert a hézag megszüntetéséhez, és rögzítse szilárdan a falhoz egy 5 mm-es csavarral. Ha a TV mozog, állítsa újra a rögzítést.

A konzolhoz járnak az összes szükséges csavar?

Nem, a fali rögzítőcsavarok (8 mm) nem tartozékok. Csak a konzol összeszereléséhez és az adapterek TV-hez rögzítéséhez szükséges csavarok vannak mellékelve.

Hogyan tisztítsam a falikonzolt?

Használjon puha, száraz rongyot. Ne használjon vegyi vagy súrolószereket, amelyek károsíthatják a felületet.

Milyen biztonsági óvintézkedéseket kell betartani?

A falnak el kell bírnia a TV súlyának legalább négyszeresét. Ne lógjon a TV-n, ne módosítsa az alkatrészeket, és bízza a telepítést szakemberre.

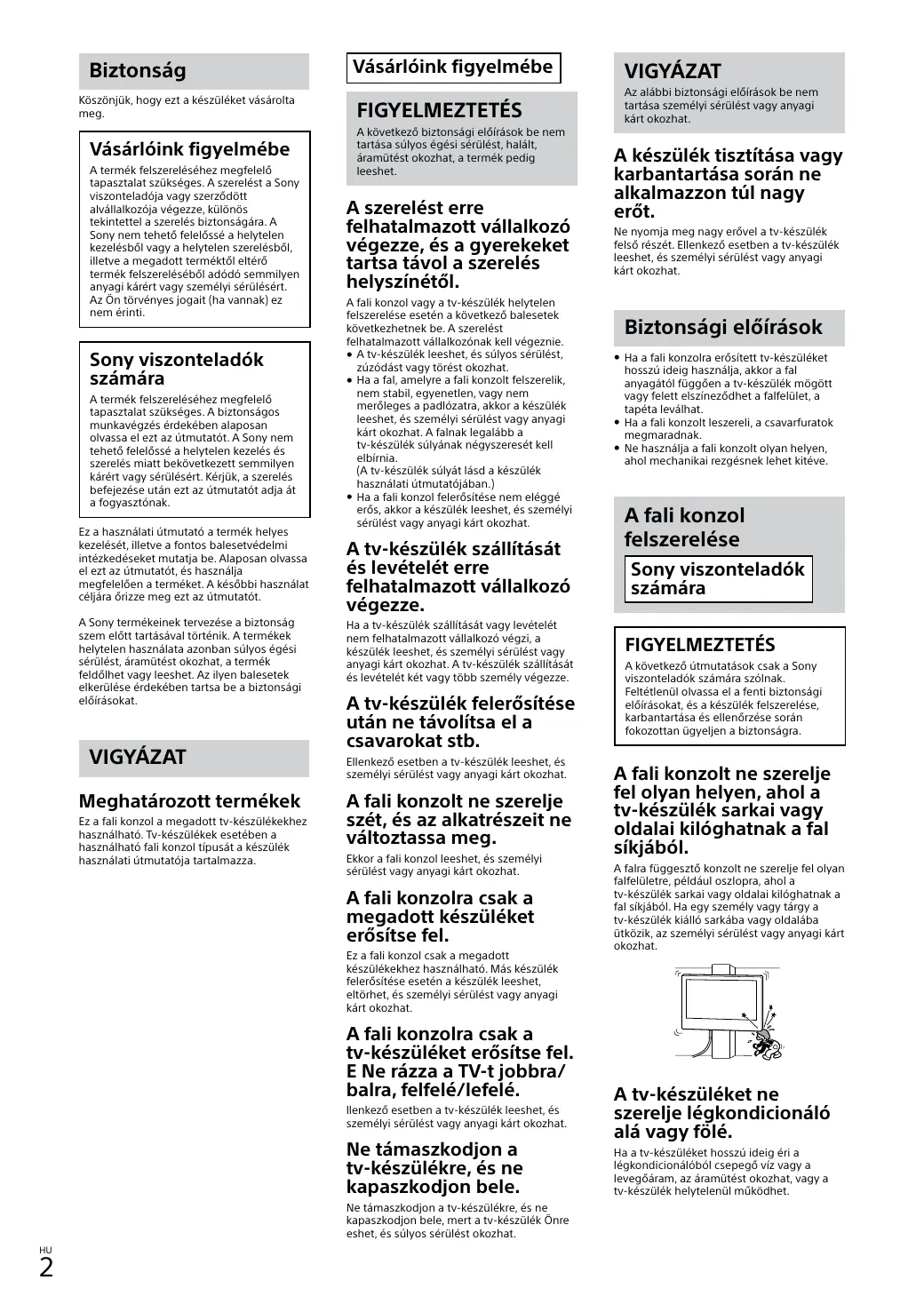

HASZNÁLATI ÚTMUTATÓ SU-WL450 SONY

Köszönjük, hogy ezt a készüléket vásárolta meg.

Vásárlóink figyelmébe

A termék felszereléséhez megfelelő tapasztalat szükséges. A szerelést a Sony viszonteladója vagy szerződött alvállalkozója végezze, különös tekintettel a szerelés biztonságára. A Sony nem tehető felelőssé a helytelen kezelésből vagy a helytelen szerelésből, illetve a megadott terméktől eltérő termék felszereléséből adódó semmilyen anyagi kárért vagy személyi sérülésért. Az Ön törvényes jogait (ha vannak) ez nem érinti.

Sony viszonteladók számára

A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt az útmutatót. A Sony nem tehető felelőssé a helytelen kezelés és szerelés miatt bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak.

Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Alaposan olvassa el ezt az útmutatót, és használja megfelelően a terméket. A későbbi használat céljára őrizze meg ezt az útmutatót.

A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termék helytelen használata azonban súlyos égési sérülést, áramütést okozhat, a termék felrobbanhat vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.

VIGYÁZAT

Meghatározott termékek

Ez a fali konzol a megadott TV-készülékekhez használható. TV-készülékek esetében a használható fali konzol típusát a készülék használati útmutatója tartalmazza.

Vásárlóink figyelmébe

FIGYELMEZTETÉS

A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék pedig leeshet.

A szerelést erre felhatalmazott vállalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől.

A fali konzol vagy a TV-készülék helytelen felszerelése esetén a következő balesetek következhetnek be. A szerelést felhatalmazott vállalkozónak kell elvégeznie.

A TV-készülék leeshet, és súlyos sérülést, zuhanást vagy törést okozhat. Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem merőleges a padlóra, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A falnak legalább a TV-készülék súlyának négyszeresét kell elbírnia. (A TV-készülék súlyát lásd a készülék használati útmutatójában.) Ha a fali konzol felerősítése nem elég erős, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A TV-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze.

Ha a TV-készülék szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A TV-készülék szállítását és levételét két vagy több személy végezze.

A TV-készülék felerősítése után ne távolítsa el a csavarokat stb.

Ellenkező esetben a TV-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg.

Ekkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a megadott készüléket erősítse fel.

Ez a fali konzol csak a megadott készülékekhez használható. Más készülék felerősítése esetén a készülék leeshet, eltörhet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a TV-készüléket erősítse fel. Ne rázza a TV-t jobbra/balra, felfelé/lefelé.

Ellenkező esetben a TV-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Ne támaszkodjon a TV-készülékre, és ne kapaszkodjon bele.

Ne támaszkodjon a TV-készülékre, és ne kapaszkodjon bele, mert a TV-készülék Önre eshet, és súlyos sérülést okozhat.

VIGYÁZAT

Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat.

A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt.

Ne nyomja meg nagy erővel a TV-készülék felső részét. Ellenkező esetben a TV-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Biztonsági előírások

Ha a fali konzolra erősített TV-készüléket hosszú ideig használja, akkor a fal anyagától függően a TV-készülék mögött vagy felett elszíneződhet a falfelület, a tapéta is. Ha a fali konzolt leszereli, a csavarfuratok megmaradnak. - Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve.

A fali konzol felszerelése

Sony viszonteladók számára

FIGYELMEZTETÉS

A következő útmutatások csak a Sony viszonteladók számára készültek. Figyelmesen olvassa el a fenti biztonsági előírásokat, és a készülék felszerelése, karbantartása és ellenőrzése során fokozottan ügyeljen a biztonságra.

A fali konzolt ne szerelje fel olyan helyen, ahol a TV-készülék sarkai vagy oldalai kilóghatnak a fal síkjából.

A falra függesztő konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a TV-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a TV-készülék kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat.

A TV-készüléket ne szerelje légkondicionáló alá vagy fölé.

Ha a TV-készüléket hosszú ideig éri a légkondicionálóból csepegő víz vagy a levegőáram, az áramütést okozhat, vagy a TV-készülék helytelenül működhet.

Ügyeljen a fali konzol ennek a használati útmutatónak megfelelő, biztonságos falra rögzítésére.

Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. A fal anyagának megfelelő csavart használjon, és az egységet négy vagy több 8 mm átmérőjű (vagy azzal egyenértékű) csavarral biztonságosan rögzítse a falra.

A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati útmutató utasításait. Ha más alkatrészeket használ, akkor a TV-készülék leeshet, és személyi sérülést okozhat, vagy a TV-készülék megsérülhet.

A fali konzolt a használati útmutató utasításainak szigorú betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a TV-készülék leeshet, és személyi sérülést okozhat, vagy megrongálódhat.

A megfelelő helyeken erősen húzza meg a csavarokat.

Ennek elmulasztása esetén a TV-készülék leeshet, és személyi sérülést okozhat, vagy megrongálódhat.

Ügyeljen arra, hogy felszerelés közben ne érje ütés a TV-készüléket.

Ha a TV-készüléket ütés éri, akkor leeshet vagy eldőlhet. Ez személyi sérülést okozhat.

A TV-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra.

Ellenkező esetben a TV-készülék leeshet, és személyi sérülést okozhat.

A TV-készülék helyes felerősítése után megfelelően rögzítse a kábeleket.

Ha a kábelek emberekbe vagy tárgyakba gabalyodnak, az személyi sérülést okozhat, és a TV-készülék megrongálódhat.

Ügyeljen arra, hogy a hálózati kábel vagy a csatlakozókábelek ne csípődjenek be.

Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal közé csípődnek, illetve erőszakosan meghajlítják vagy megcsavarják őket, akkor a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Ez tüzet vagy áramütést okozhat.

A fali konzol falra erősítéséhez szükséges csavarok nincsenek mellékelve.

A fali konzol falra erősítéséhez használja a fal anyagának és szerkezetének megfelelő csavarokat.

A televízkészülék falra szerelése

A szerelési utasítások televíziókészülékenként eltérnek.

Kövesse az ebben az útmutatóban található, "Felszerelési útmutató" részt.

A felszerelés előkészületei

A felszerelés előtt készítse elő a TV-készülék használati útmutatóját. Tekintse meg a „Felszerelési útmutatót”. - A szerelés megkezdése előtt készítsen elő olyan keresztfejes (Philips) csavarhúzót, amely illik a csavarokba. Döntse el, hol helyezkedjen el a TV-készülék. - Készítsen elő négy vagy több 8 mm átmérőjű, és egy 5 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve). A fal anyagának megfelelő csavarokat válasszon.

Az alkatrészek ellenőrzése

• Ellenőrizze, hogy minden alkatrész megtalálható-e.
• Azonosítsa az alkatrészeket azok alakja és a "Felszerelési útmutató" 1. része alapján.

A Alap (20) (1) Tárcsa (2) PSW 6x20 (4) PSW 4x20 hüvellyel (2) Távtartó (20) (2) F Pant (1) Hüvely (20) (M4) (2) PSW 4x20 (2) ① Alap illesztőkeret (2) ① PSW 4x10 (8) Távtartó (60) (2) PSW 6x50 (2) Hüvely (M4) (2) PSW 4x50 (2) @ Fali csatlakozóelem (S) (2) Távtartó (2) @ Alátétgyűrű (1) PSW 5x12 (1)

A felszereléshez megfelelő hely kiválasztása

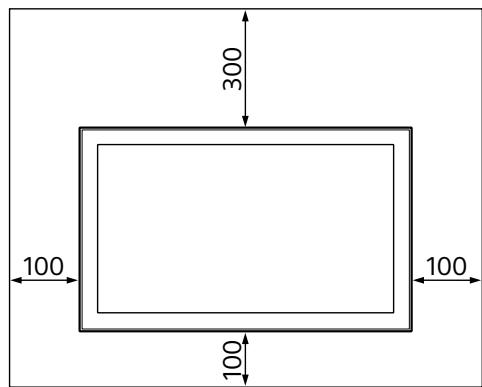

1 Határozza meg a felszerelés helyét.

További információ: Mérettáblázat a TV-készülék felszereléséhez. A részletek a TV-készülék használati útmutatójában találhatók.

Ügyeljen arra, hogy a televíziókészülék és a plafon, valamint a fal kiálló részei között legalább az alábbi ábrán látható hely maradjon.

Mértékegység: mm

Soha ne szerelje fel a TV-készüléket az alábbi módon:

Gátolt levegőáramlás.

Megegyzés

Ha a kábeleket a falban kívánja elvezetni, akkor még a szükséges lyukat a falon.

Készítsen egy lyukat a falban valahol az alap (20) A, alap illesztőkeret ① és a távtartó (20) E, a távtartó (60) K területén kívül ahhoz, hogy elkerülje a kábelek becsípődését.

2 Válassza ki a falra való felszerelés stílusát. A TV hátulja és a fal közötti távolság az alábbiak szerint választható ki.

2-a Szokásos felszerelés 2-b Keskeny hézagú felszerelés 2-c Nagyon keskeny hézagú felszerelés

Tekintse meg a „Felszerelési útmutató" 2. részét és az „Előkészületek a TV felszereléshez a falra" táblázat 3. részét.

FIGYELMEZTETÉS

A 2-b vagy a 2-c lehetőség választása esetén a hátsó csatlakozókhoz való hozzáférés korlátozott.

3 Illessze fel az ① alap illesztőkeretet a ② csavar (PSW 4x10) használatával az (20) ④ alapra, ha a 2-a lehetőséget választotta. Tekintse meg a „Felszerelési útmutató" 3. részét. Tekintse meg a használati útmutatójának „A TV felszerelése a falra" szakasza alapján, 7. A 2-b vagy a 2-c lehetőség választása esetén hagyja ki ezt a lépést. 4 Határozza meg a csavarok helyét az alap (20) felszereléséhez.

Tekintse meg a műszaki adatokat a 6. oldalon.

A 2-a lehetőség választása esetén használja az ① alap illesztőkeret furathelyeit.

FIGYELMEZTETÉS

• A televíziókészüléket tartó fal teherbírásának akkorának kell lennie, hogy legalább a készülék tömegének négyszeresét elbírja. (A TV-készülék súlyát lásd a készülék használati útmutatójában.) Derítse ki, mekkora a teherbírása a falnak, amelyre a televíziókészüléket szerelni kívánja. Szükség esetén megfelelően erősítse meg a falat.

Az alap falra szerelése

• Használjon négy vagy több 8 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve).
• Illesszen négy csavart az ① alap illesztőkeret furataihoz és a (20) ④ alaphoz (csak 2-a). Vízzszintesen szerelje fel a (20) alapot a falra.

Tekintse meg a „Felszerelési útmutató” 4. részét.

A televíziókészülék felszerelésének előkészítése

Készítse fel a TV-t az üzembe helyezésre a TV használati útmutatójának „A TV felszerelése a falra” szakasza alapján.

A TV-készülék felszerelése a falra

1 Csatlakoztassa a szükséges kábel(eke)t a TV-készülékhez.

Mindenképpen csatlakoztassa a kábeleket, mielőtt felszereli a televíziókészüléket a falra. A televíziókészülék felszerelése után már nem tudja csatlakoztatni a kábeleket. További részletek a televíziókészülékhez mellékelt használati útmutatóban találhatók.

Megjegyzés

• Bízza a kábelek falban vezetését felhatalmazott vállalkozóra. Kötegelje össze a kábeleket, mielőtt felszereli a televíziókészüléket a falra, hogy nehogy rálépjen azokra.

2 Szerelje fel a televíziókészüléket az alapra (20) A.

• Az (20) A alapra akasztandó tárcsák elhelyezkedéséről lásd a „Mérettáblázat a TV-készülék felszereléséhez” című részt. A részletek a TV-készülék használati útmutatójában találhatók.
• Miközben két kézzel, biztosan tartja a TV-készüléket, óvatosan akassza a TV-készülék hátuljára rögzített tárcsákat ⑧ az alaphoz (20) ④, ügyelve a lyukak alakjára.
• A televíziókészülék falra való felszerelése után ellenőrizze, hogy a tárcsák (B) szorosan illeszkednek-e az alapba (20) A. Tekintse meg a „Felszerelési útmutató” 5. részét.

FIGYELMEZTETÉS

Gondoskodjon róla, hogy legalább két ember tartsa a televíziókészüléket szállításkor.

3. Teendők a TV-készülék aljának elmozdulása ellen.

A laza pantot rögzítse feszesen a falhoz. Tekintse meg a "Felszerelési útmutató" 6. részét. Használjon egy 5 mm átmérőjű vagy annak megfelelő csavart (nincs mellékelve).

Megjegyzés

• Próbálja a TV-készülék alját enyhén maga felé húzni annak ellenőrzéséhez, hogy biztosan nem mozog-e előre. Ha mozgást tapasztal, akkor a rögzítés nem megfelelő, és a pantot újra szorosan fel kell erősíteni.

A felszerelés megfelelőségének ellenőrzése

Ellenőrizze a következőket.

A tartók (B) szorosan illeszkednek az alapba (20) (A). - A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be. A pant feszes és nem laza.

FIGYELMEZTETÉS

A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét.

Egyéb információ

A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást.

Tekintse meg a „Felszerelési útmutató" 7. részét.

FIGYELMEZTETÉS

Gondoskodjon róla, hogy legalább két ember tartsa a televíziókészüléket annak eltávolítása közben.

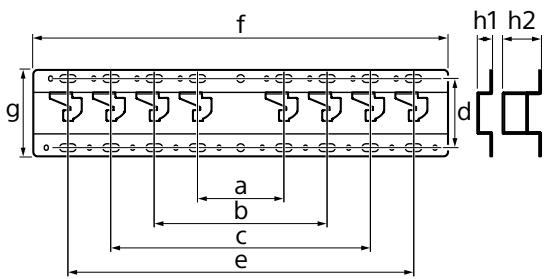

Műszaki adatok

Méretek: (kb.) [mm]

a: 100

b: 200

c: 300

d: 80

e: 400

f: 480

g: 100

h1: 20, h2: 60

h1: 2-b, 2-c rekesz

h2: 2-a rekesz

Súly (csak az alap): (kb.) [kg] 0,8

A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
