РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SU-WL450 SONY

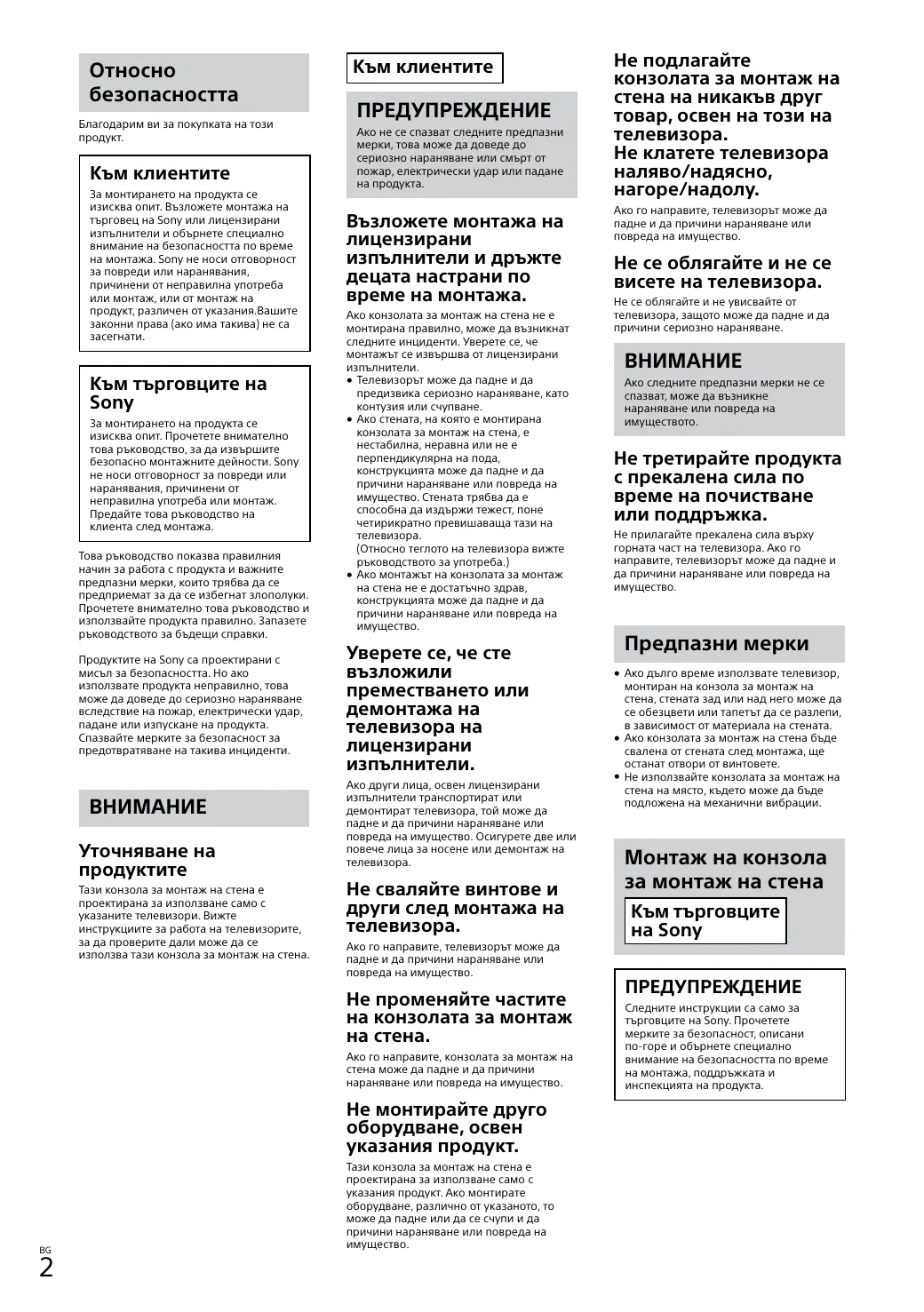

безопасността Благодарим ви за покупката на този

Към клиентите За монтирането на продукта се изисква опит. Възложете монтажа на търговец на Sony или лицензирани изпълнители и обърнете специално внимание на безопасността по време на монтажа. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж, или от монтаж на продукт, различен от указания.Вашите законни права (ако има такива) не са

Към търговците на Sony За монтирането на продукта се изисква опит. Прочетете внимателно това ръководство, за да извършите безопасно монтажните дейности. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж. Предайте това ръководство на клиента след монтажа. Това ръководство показва правилния начин за работа с продукта и важните предпазни мерки, които трябва да се предприемат за да се избегнат злополуки. Прочетете внимателно това ръководство и използвайте продукта правилно. Запазете ръководството за бъдещи справки. Продуктите на Sony са проектирани с мисъл за безопасността. Но ако използвате продукта неправилно, това може да доведе до сериозно нараняване вследствие на пожар, електрически удар, падане или изпускане на продукта. Спазвайте мерките за безопасност за предотвратяване на такива инциденти.

Уточняване на Тази конзола за монтаж на стена е проектирана за използване само с указаните телевизори. Вижте инструкциите за работа на телевизорите, за да проверите дали може да се използва тази конзола за монтаж на стена. Към клиентите ПРЕДУПРЕЖДЕНИЕ Ако не се спазват следните предпазни мерки, това може да доведе до сериозно нараняване или смърт от пожар, електрически удар или падане на продукта. Възложете монтажа на лицензирани изпълнители и дръжте децата настрани по време на монтажа. Ако конзолата за монтаж на стена не е монтирана правилно, може да възникнат следните инциденти. Уверете се, че монтажът се извършва от лицензирани изпълнители. Телевизорът може да падне и да предизвика сериозно нараняване, като контузия или счупване. Ако стената, на която е монтирана конзолата за монтаж на стена, е нестабилна, неравна или не е перпендикулярна на пода, конструкцията може да падне и да причини нараняване или повреда на имущество. Стената трябва да е способна да издържи тежест, поне четирикратно превишаваща тази на телевизора. (Относно теглото на телевизора вижте ръководството за употреба.) Ако монтажът на конзолата за монтаж на стена не е достатъчно здрав, конструкцията може да падне и да причини нараняване или повреда на

Уверете се, че сте преместването или демонтажа на телевизора на лицензирани изпълнители. Ако други лица, освен лицензирани изпълнители транспортират или демонтират телевизора, той може да падне и да причини нараняване или повреда на имущество. Осигурете две или повече лица за носене или демонтаж на телевизора. Не сваляйте винтове и други след монтажа на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество. Не променяйте частите на конзолата за монтаж Ако го направите, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество. Не монтирайте друго оборудване, освен указания продукт.

Тази конзола за монтаж на стена е проектирана за използване само с указания продукт. Ако монтирате оборудване, различно от указаното, то може да падне или да се счупи и да причини нараняване или повреда на

Не подлагайте конзолата за монтаж на стена на никакъв друг товар, освен на този на телевизора. Не клатете телевизора наляво/надясно, нагоре/надолу. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на имущество. Не се облягайте и не се висете на телевизора. Не се облягайте и не увисвайте от телевизора, защото може да падне и да причини сериозно нараняване.

Ако следните предпазни мерки не се спазват, може да възникне нараняване или повреда на имуществото. Не третирайте продукта с прекалена сила по време на почистване или поддръжка. Не прилагайте прекалена сила върху горната част на телевизора. Ако го направите, телевизорът може да падне и да причини нараняване или повреда на

Предпазни мерки Ако дълго време използвате телевизор, монтиран на конзола за монтаж на стена, стената зад или над него може да се обезцвети или тапетът да се разлепи, в зависимост от материала на стената. Ако конзолата за монтаж на стена бъде свалена от стената след монтажа, ще останат отвори от винтовете. Не използвайте конзолата за монтаж на стена на място, където може да бъде подложена на механични вибрации. Монтаж на конзола за монтаж на стена Към търговците на Sony ПРЕДУПРЕЖДЕНИЕ Следните инструкции са само за търговците на Sony. Прочетете мерките за безопасност, описани по-горе и обърнете специално внимание на безопасността по време на монтажа, поддръжката и инспекцията на продукта. Не монтирайте конзолата за монтаж на стена на стенни повърхности, където ъглите или страните на телевизора се издават настрани от повърхността на Не монтирайте конзолата за монтаж на стена на стенни повърхности, например колона, където ъглите или страните на телевизора се издават настрани от повърхността на стената. Ако лице или предмет удари издадения ъгъл или страна на телевизора, това може да причини нараняване или повреда на

Не монтирайте телевизора над или под Ако телевизорът е изложен продължително на течове или въздушно течение от климатик, това може да предизвика пожар, електрически удар или неизправност на телевизора. Монтирайте здраво конзолата за монтаж на стена към стената като следвате инструкциите в това ръководство за Ако някой от винтовете се разхлаби или падне, конзолата за монтаж на стена може да падне и да причини нараняване или повреда на имущество. Използвайте подходящи за материала на стената винтове и монтирайте конструкцията здраво като използвате четири или повече винта с диаметър 8 mm (или еквивалентни). Използвайте доставените винтове и окачващи части като следвате инструкциите в това ръководство за работа. Ако

телевизорът може да падне и да причини телесна повреда или да се повреди. Уверете се, че сглобявате конзолата правилно като следвате процедурата, описана в това ръководство за Ако някой от винтовете се разхлаби или падне, телевизорът може да падне и да причини телесна повреда или да се

Не допускайте притискане на захранващия кабел или на свързващия кабел. Ако захранващият кабел или свързващият кабел бъдат притиснати между конструкцията и стената или ако бъдат огънати или усукани със сила, вътрешните проводници може да се оголят и да причинят късо съединение или електрически удар. Това може да причини пожар или електрически удар. Винтовете, необходими за закрепване на конзолата за монтаж на стена към стената, не са включени в комплекта. Използвайте подходящи винтове според материала на стената и конструкцията, когато монтирате конзолата за монтаж на

Затегнете здраво винтовете в указаното Ако не го направите, телевизорът може да падне и да причини телесна повреда или да се повреди. Внимавайте да не ударите телевизора по време на монтажа. Ако телевизорът бъде подложен на удар, той може да падне или да се счупи. Това може да доведе до нараняване. Монтирайте телевизора на стена, която е перпендикулярна и

Ако не направите това, телевизорът може да падне и да причини нараняване. След правилния монтаж на телевизора, обезопасете правилно Ако хора или предмети се заплетат в кабелите, това може да причини нараняване или повреда на телевизора.

Подготовка за монтаж Преди монтажа поставете наблизо инструкциите за работа на телевизора. Вижте “Ръководство за монтаж”. Преди сглобяването осигурете отвертка Phillips, която отговаря на болтовете. Проверете положението за монтаж на телевизора. Пригответе четири или повече винта с диаметър 8 mm и един винт с диаметър 5 mm или еквивалентни (не са включени в комплекта). Изберете винтове, подходящи за материала на стената.

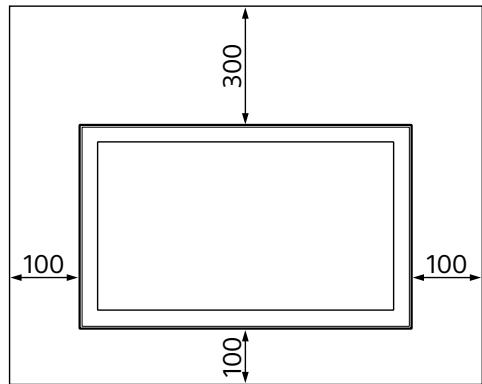

Изберете мястото на монтаж. Вижте таблицата с размерите за монтаж на телевизора. За подробности вижте ръководството на телевизора. Оставете подходящо разстояние между телевизора, тавана и издадените части на стената, както е показано по-долу. Мерни единици: mm

Процедурата за монтаж е различна според телевизора. Следвайте инструкциите в това ръководство, като се консултирате с “Ръководство за монтаж”. Определяне на мястото на

Проверка на частите Проверете дали всички части са налични. Определете частите спрямо формата им като погледнете “Ръководство за монтаж”, A Основа (20) (1) B Макара (2) C PSW 6x20 (4) D PSW 4x20 с втулка (2) E Дистанционна втулка (20) (2) F Колан (1) G Втулка (20) (M4) (2) H PSW 4x20 (2) I Адаптер на основата (2) J PSW 4x10 (8) K Дистанционна втулка (60) (2) L PSW 6x50 (2) M Втулка (M4) (2) N PSW 4x50 (2) O Приставка за монтаж на стена (S) (2) P Дистанционна втулка (2) Q Шайба (1) R PSW 5x12 (1) Никога не монтирайте телевизора както е показано по-долу: Движението на въздуха е блокирано.

Ако възнамерявате да прекарате кабелите в стената, направете отвор в стената, за да вмъкнете кабелите преди началото на монтажа. За да предотвратите защипване на кабелите, направете отвор в стената извън периметъра на основата (20) , адаптер на основата и дистанционната втулка (20) , дистанционната втулка (60) .

Изберете вид монтаж на стена. Разстоянието от задната част на телевизора до стената може да се избере, както е показано по-долу. 2-a Стандартен монтаж 2-b Тесен монтаж 2-c Супер тесен монтаж Подготовка за монтаж на

Подгответе монтажа на телевизора, като следвате “Монтиране на телевизора на стената” в ръководството на телевизора. Монтаж на телевизора на

Уверете се, че сте свързали кабелите преди да монтирате телевизора на стената. Няма да можете да ги свържете, след като телевизорът е монтиран. Вижте ръководството за употреба, доставено с телевизора. ПРЕДУПРЕЖДЕНИЕ Когато е избрано 2-b или 2-c, достъпът до задните клеми е ограничен.

Монтирайте адаптера на основата като използвате винт (PSW 4x10) към основата (20) , ако сте избрали 2-a. Вижте “Ръководство за монтаж”, 3. Вижте “Монтиране на телевизора на стената” в ръководството на телевизора,

7. Вижте “Ръководство за

монтаж”, 3. Ако сте избрали 2-b или 2-c, пропуснете тази

Възложете прокарването на кабелите в стената на лицензиран изпълнител. Съберете свързващите кабели, за да не ги настъпите преди монтажа на стената.

Вижте спецификациите на страница 6. Когато изберете 2-a, използвайте следните позиции на отворите за адаптера на основата . Използвайте четири или повече винта с диаметър 8 mm или еквивалентни (не са доставени). Закрепете четирите винта в отворите на адаптера на основата с основата (20) (само 2-a). Монтирайте основата (20) хоризонтално на стената. Вижте “Ръководство за монтаж”, 4.

ПРЕДУПРЕЖДЕНИЕ Осигурете две или повече лица, които да държат телевизора. ПРЕДУПРЕЖДЕНИЕ Монтаж на основата на

Монтирайте телевизора към основата (20) . Относно местата на макарите за окачване на основата (20) , вижте таблицата с размерите за монтаж на телевизора. За подробности вижте ръководството на телевизора. Дръжте здраво телевизора с две ръце и внимателно окачете макарите , закачени към задната част на телевизора към основата (20) като проверите размера на отворите. След монтаж на телевизора проверете дали макарите са здраво закачени към основата (20) . Вижте “Ръководство за монтаж”, 5. Определете местата на винтовете за монтаж на основата (20) . Стената, на която ще бъде монтиран телевизорът, трябва да може да поддържа най-малко четири пъти теглото му (Относно теглото на телевизора вижте ръководството за употреба.) Определете здравината на стената, на която ще бъде монтиран телевизорът. Ако е необходимо, усилете стената достатъчно. Свържете необходимите кабели към телевизора.

Предотвратяване преместването на долната част на телевизора. Издърпайте разхлабената част на колан и я закачете плътно към Вижте “Ръководство за монтаж”, 6. Използвайте винт с диаметър 5 mm или еквивалентен (не е включен в комплекта). Опитайте леко да издърпате към себе си долната част на телевизора, за да се уверите, че не се премества напред. Ако се движи, той не е закрепен правилно и колан трябва отново да се закрепи здраво.

Проверка на приключването на монтажа Проверете следните точки. Макарите са закачени здраво за основата (20) . Кабелите не са усукани или притиснати. Колан е затегната и няма хлабина. ПРЕДУПРЕЖДЕНИЕ Неправилното поставяне на захранващия кабел и други може да причини пожар или електрически удар поради късо съединение. С оглед на безопасността проверете дали монтажът е завършен. Друга информация Когато сваляте телевизора, изпълнете процедурата на монтажа в обратен ред. Вижте “Ръководство за монтаж”, 7. ПРЕДУПРЕЖДЕНИЕ Осигурете две или повече лица, които да държат телевизора при свалянето му. Спецификации h1 h2
