SU-WL450 - TV-seinäteline SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Seinäteline televisiolle
Merkki	Sony
Malli	SU-WL450
Materiaali	Teräs
Pohjan mitat (L x K)	400 x 480 mm
Vähimmäisetäisyys televisio-seinä	20 mm (erittäin ohut asennus)
Enimmäisetäisyys televisio-seinä	60 mm (vakioasennus)
Nettopaino	Noin 1,2 kg
Suurin sallittu kuorma	Enintään 50 kg (televisiosta riippuen)
Yhteensopiva VESA-standardi	100x100 - 400x400 mm
Asennustyylit	Vakio, ohut, erittäin ohut
Päätoiminnot	Seinäkiinnitys, turvahihna, kallistus? (Ei, kiinteä)
Asennus	Ammattilaisen suosittelema
Seinäkiinnitysruuvit mukana	Ei (tarvitaan 8 mm halkaisijan ruuveja)
Mukana toimitettavat osat	Pohja, hihnapyörät, adapteri, välikkeet, hihna, erilaisia ruuveja
Huolto ja puhdistus	Kuiva liina, vältä hankaavia aineita
Käyttölämpötila	0°C - 40°C
Käyttökosteus	20% - 80% RH
Takuu	2 vuotta (maasta riippuen)
Korjattavuus	Osia ei voida korjata erikseen

Usein kysytyt kysymykset - SU-WL450 SONY

Mikä on SU-WL450-seinätelineen suurin sallittu kuorma?

Teline kestää enintään 50 kg painavan television VESA-standardin ja television teknisten tietojen mukaan. Tarkista television paino sen käyttöohjeesta.

Onko SU-WL450-teline yhteensopiva kaikkien Sony-televisioiden kanssa?

Ei, se on suunniteltu käsikirjassa mainituille Sony-televisioille. Tarkista yhteensopivat mallit ja VESA-mitat (100x100 - 400x400 mm).

Voinko asentaa telineen itse?

Asennus on erittäin suositeltavaa jättää valtuutetun asentajan tehtäväksi. Virheellinen asennus voi johtaa television putoamiseen ja aiheuttaa vakavia vammoja.

Mitä ruuveja käytetään pohjan kiinnittämiseen seinään?

Käytä vähintään neljää 8 mm halkaisijan ruuvia (ei mukana), jotka sopivat seinämateriaaliin. Turvavyötä varten tarvitaan 5 mm ruuvi.

Voiko telineellä kallistaa tai suunnata televisiota?

Ei, SU-WL450 on kiinteä teline. Se tarjoaa kolme asennusetäisyyttä (vakio, ohut, erittäin ohut) ilman kallistusta tai kiertoa.

Kuinka televisio asennetaan telineeseen?

Kiinnitä hihnapyörät television taakse, ripusta se varovasti pohjaan ja kiinnitä mukana tulevalla hihnalla. Katso lisätietoja Asennusoppaasta.

Mitä tehdä, jos turvavyö ei ole tarpeeksi kireällä?

Vedä hihnasta löysän poistamiseksi ja kiinnitä se tiukasti seinään 5 mm ruuvilla. Jos televisio liikkuu, säädä kiinnitystä.

Toimitetaanko telineen mukana kaikki tarvittavat ruuvit?

Ei, seinäkiinnitysruuveja (8 mm) ei ole mukana. Vain telineen kokoamiseen ja adaptereiden kiinnittämiseen televisioon tarvittavat ruuvit toimitetaan.

Kuinka seinäteline puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Älä käytä kemikaaleja tai hankaavia aineita, jotka voivat vahingoittaa pintaa.

Mitä turvatoimenpiteitä on noudatettava?

Seinän on kestettävä vähintään neljä kertaa television paino. Älä roiku televisiossa, älä muokkaa osia ja jätä asennus ammattilaiselle.

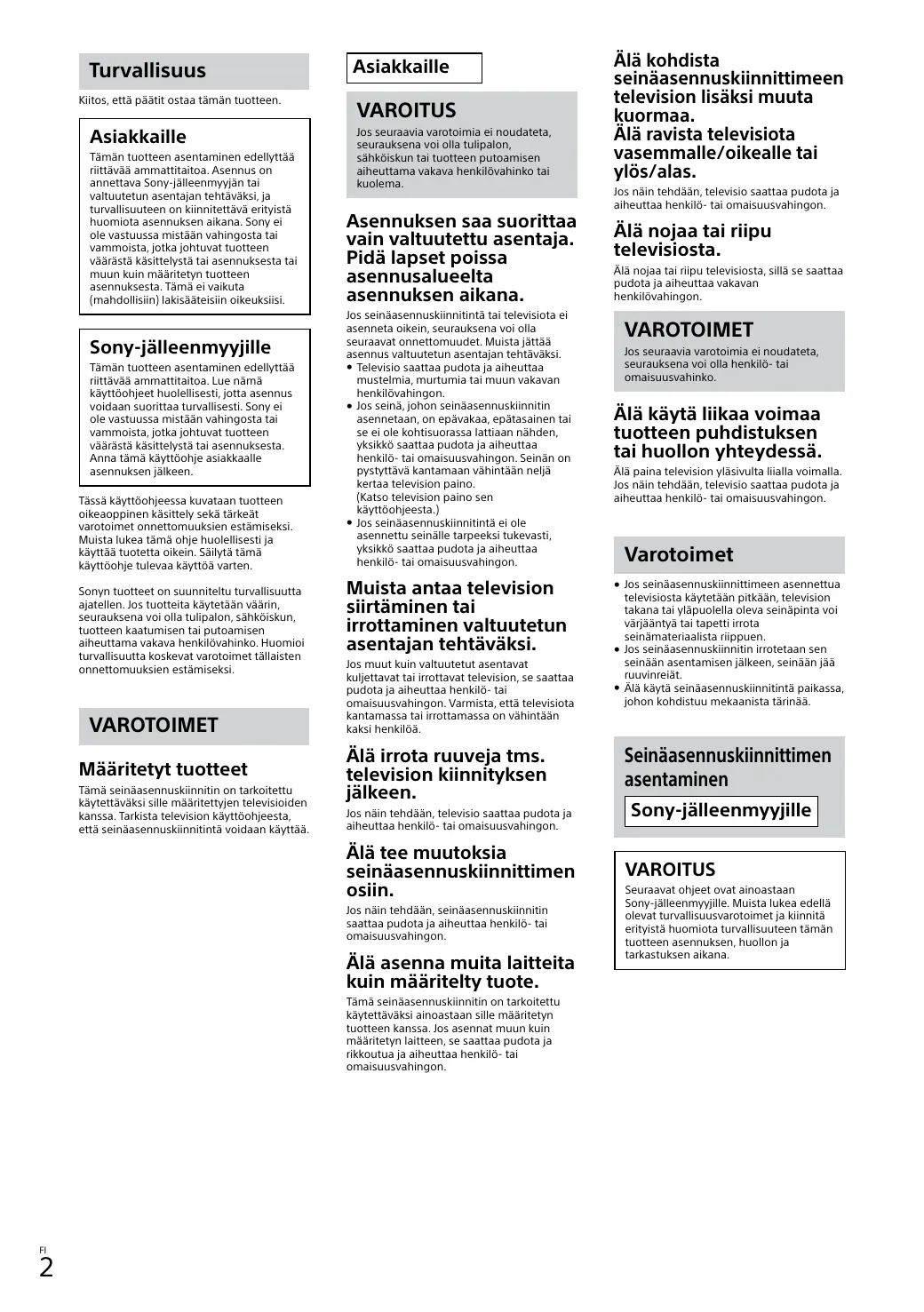

KÄYTTÖOHJE SU-WL450 SONY

Kiitos, että päätit ostaa tämän tuotteen.

Asiakkaille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Asennus on annettava Sony-jälleenmyyjän tai valtuutetun asentajan tehtäväksi, ja turvallisuuteen on kiinnitettävä erityistä huomiota asennuksen aikana. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen vaarallisesta käsittelystä tai asennuksesta tai muun kuin määrätyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiisi.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue nämä käyttöohjeet huolellisesti, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöohjeessa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Muista lukea tämä ohje huolellisesti ja käyttää tuotetta oikein. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määrätyt tuotteet

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi sille määrättyjen televisioiden kanssa. Tarkista television käyttöohjeesta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain valtuutettu asentaja. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai televisiota ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Muista jättää asennus valtuutetun asentajan tehtäväksi.

• Televisio saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon.
• Jos seinä, johon seinäasennuskiinnike asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän on pystyttävä kantamaan vähintään neljä kertaa television paino. (Katso television paino sen käyttöohjeesta.) Jos seinäasennuskiinnikettä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Muista antaa television siirtäminen tai irrottaminen valtuutetun asentajan tehtäväksi.

Jos muut kuin valtuutetut asentajat kuljettavat tai irrottavat television, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Varmista, että televisiota kantamassa tai irrottamassa on vähintään kaksi henkilöä.

Älä irrota ruuveja tms. television kiinnityksen jälkeen.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnittimen osiin.

Jos näin tehdään, seinäasennuskiinnike saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen television lisäksi muuta kuormaa. Älä ravista televisiota vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa tai riipu televisiosta.

Älä nojaa tai riipu televisiosta, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina television sivuilta liialla voimalla. Jos näin tehdään, televisio saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua televisiota käytetään pitkään, television takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapitti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan seinästä asentamisen jälkeen, seinään jää ruuvinreiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista rasitusta.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjille. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnittää erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa television kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuu television ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna televisiota ilmastointilaitteen ylä- tai alapuolelle.

Jos televisio altistuu ilmastointilaitteen vesivuodolle tai ilmavirralle pitkiä aikoja, seurauksena voi olla tulipalo, sähköisku tai television toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinämateriaalille sopivia ruuveja ja asenna yksikkö tukevasti vähintään neljällä 8 mm:n ruuvilla (tai vastaavalla).

Muista käyttää toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöohjeessa annettuja ohjeita. Jos käytät korvaavia osia, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista koota kiinnitin oikein noudattamalla tässä käyttöohjeessa selitettyä menetelmää.

Jos joku ruuveista on löysällä tai pudonnut, televisio saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa televisiota.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Varo kohdistamasta television iskuja asennuksen aikana.

Jos television kohdistuu isku, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Televisio on asennettava seinään, joka on sekä suora että tasainen.

Jos näin ei tehdä, televisio saattaa pudota ja rikkoutua sekä aiheuttaa henkilö- tai omaisuusvahingon.

Kun televisio on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöitä tai esineitä sotkeutuu kaapeleihin, seurauksena saattaa olla henkilövahinko tai television vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taivutetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnittimen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Television asennus seinään

Asennusmenetelmä vaihtelee eri televisioilla. Noudata tämän käyttöohjeen kohdassa "Asennusohje" annettuja ohjeita.

Asennuksen valmistelu

• Television käyttöohjeiden on oltava käsillä ennen asennusta.
• Katso "Asennusohje".
• Hanki ennen kokoonpanoa valmiiksi ruuveihin sopiva ristipääruuvitaltta.
• Tarkista television asennuskohta.
• Pidä valmiina vähintään neljä halkaisijaltaan 8 mm:n ja yksi 5 mm:n ruuvia tai vastaava (lisävaruste). Valitse seinämateriaalille sopivat ruuvit.

Osien tarkistaminen

• Tarkista, että kaikki osat on toimitettu. Tunnista osat niiden muodon mukaan, katso "Asennusohje", 1.

Jalusta (20) (1) Hihnapyörä (2) PSW 6x20 (4)

PSW 4x20 ja holkki (2) E Välike (20)(2) F Hihna (1) Holkki (20) (M4) (2) PSW 4x20 (2) Jalustan sovitin (2) PSW 4x10 (8) Välike (60) (2) PSW 6x50 (2) M Holkki (M4) (2) PSW 4x50 (2) Seinäasennuskiinnike (S) (2) Välike (2) Aluslevy (1) PSW 5x12 (1)

Asennuspaikan määrittäminen

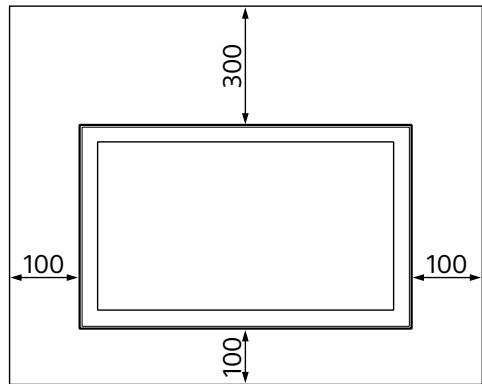

1 Määrität asennuspaikka.

Katso television asennusmittataulukko. Tarkemmat tiedot on annettu television käyttöohjeessa.

Jätä sopiva väli television ja katon sekä seinän esiintyöntyvien osien välillä seuraavan kuvan mukaisesti.

Yksikkö: mm

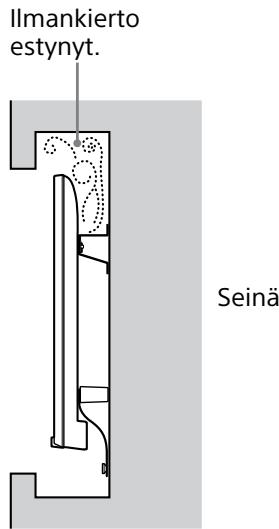

Älä koskaan asenna televisiota alla kuvatulla tavalla:

Huomautus

• Jos kaapeli on tarkoitus vetää seinän sisälle, tee seinään reikä kaapeleille ennen asennuksen aloittamista.

Estä kaapeleiden jääminen puristuksiin tekemällä seinään reikä jalustan (20) A, Jalustan sovitin ① ja välikkeen (20) E, välikkeen (60) K kehän ulkopuolelle.

2 Valitse seinäasennustapa. Etäisyys TV:n takasivulta seinään voidaan valita seuraavasti.

2-a Vakiokiinnike 2-b Ohut kiinnike 2-c Erikoisohut kiinnike

Katso "Asennusohje", 2 ja kohdan "TV:n seinäasennuksen valmistelu" taulukko, 3.

VAROITUS

• Kun valitaan 2-b tai 2-c, pääsy takana oleviin liittimiin on rajallinen.

3 Asenna jalustan sovitin ① ruuvilla (PSW 4x10) ② jalustaan (20) ④, kun valitaan 2-a. Katso "Asennusohje", 3. Katso TV:n käyttöohjeen kohtaa "TV:n asennus seinälle, 7. Jos valitaan 2-b tai 2-c, ohita tämä vaihe. 4 Määritä ruuvien paikat jalustan (20) A asentamiseksi.

Katso tiedot sivulta 6.

Kun valitaan 2-a, käytä reikien paikkoja jalustan sovittimessa ①.

VAROITUS

• Seinän, johon televisio asennetaan, on pystyttävä kantamaan vähintään neljä kertaa television paino (Katso television paino sen käyttöohjeesta.).
• Määritä seinän kestävyys, johon televisio asennetaan. Vahvista seinä tarvittaessa riittävästi.

Jalustan asennus seinään

• Käytä vähintään neljää halkaisijaltaan 8 mm:n tai vastaavaa ruuvia (lisävaruste).
• Asenna neljä ruuvia jalustan sovittimeen ① ja jalustaan (20) A (vain 2-a).
• Asenna jalusta (20) ④ seinään vaakasuorassa. Katso "Asennusohje", 4.

Television asennuksen valmistelu

Valmistele TV:n asennus noudattamalla TV:n käyttöohjeen kohtaa "TV:n asennus seinälle".

Television asennus seinään

1 Liitä tarvittava(t) kaapeli(t) television.

Muista liittää kaapelit ennen television asennusta seinään. Kaapeleita ei voi liittää sen jälkeen, kun televisio on asennettu. Katso television mukana toimitetut käyttöohjeet.

Huomautus

• Jätä kaapelien vetäminen valtuutetun asentajan tehtäväksi.
• Niputa kaapelit ennen seinälle asennusta, ettei niiden päälle astuta.

2 Asenna television jalustaan (20) A.

• Hihnapyörien (B) ripustuspaikka jalustassa (20) A, ks. television asennusmittataulukko. Tarkemmat tiedot on annettu television käyttöohjeessa.
• Pidä televisiosta tukevasti kiinni molemmilla käsillä ja ripusta television taakse kiinnitetyt hihnapyörät (B) jalustaan (20) A reikien muodon mukaisesti. Kun televisio on asennettu seinään, tarkista, että hihnapyörät (B) ovat kunnolla kiinni jalustassa (20) A. Katso "Asennusohje", 5.

VAROITUS

• Varmista, että vähintään kaksi henkilöä pitää kiinni televisiosta sen kantamisen aikana.

3 Television alaosan liikkumisen estäminen.

• Poista löysät hihnasta (F) ja kiinnitä se tukevasti seinään. Katso "Asennusohje", 6.
• Käytä halkaisijaltaan 5 mm:n ruuvia tai vastaavaa (lisävaruste).

Huomautus

• Varmista yrittämällä vetää television alaosaa hieman itseäsi kohti, ettei se liiku eteenpäin. Jos liikettä havaitaan, sitä ei ole kiinnitetty oikein ja hihna (F) on kiinnitettävä tukevasti uudelleen.

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Hihnapyörät (B) on ripustettu kunnolla jalustaan (20) (A).
• Johto ja kaapeli eivät ole kiertyneet tai puristuksissa.
• Hihna F on tiukalla eikä siinä ole löysää.

VAROITUS

Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

Televisio irrotetaan asennukseen nähden päinvastaisessa järjestyksessä. Katso "Asennusohje", 7.

VAROITUS

• Varmista, että vähintään kaksi henkilöä pitää kiinni televisiosta sen irrotuksen aikana.

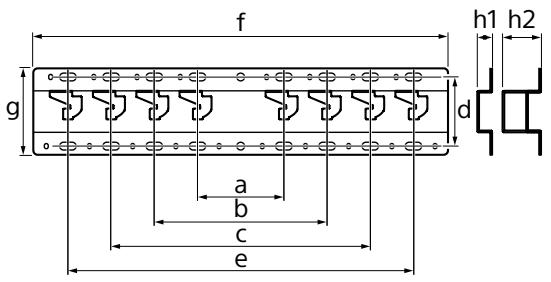

Tekniset tiedot

Mitat: (noin) [mm]

a :100

b : 200

c :300

d : 80

e :400

f :480

q :100

h1 : 20, h2 : 60

h1 : case 2-b, 2-c

h2 : case 2-a

Paino (vain jalusta): (noin) [kg]

0,8

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.
