• Tämä television seinäkiinnitin on tarkoitettu käytettäväksi Sony KLV-23HR2/KLV- 21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1-nestekideväritelevisioiden kanssa. Инcтpyкции

0° 55 mm 5° 63 mm 10° 71 mm 280 mm 168 mm2 Kiitos, että olet hankkinut tämän tuotteen. Asiakkaille Tämän tuotteen asentaminen ja erityisesti seinän kestävyyden varmistaminen vaatii asiantuntemusta. Tämän tuotteen kiinnittäminen (kohdan ”Asennus” vaiheet 1 - 3) on jätettävä Sony-jälleenmyyjien tai -asentajien tehtäväksi. Asennuksen turvallisuuteen on kiinnitettävä erityistä huomiota. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Tämä ei vaikuta asiakkaan (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiin. VAROITUS Noudata seuraavassa mainittuja varotoimia, jotta vältät television mahdollisen putoamisen aiheuttamat vammat ja television vahingoittumisen.

• Älä roiku televisiosta tai seinälle asennetusta television seinäkiinnittimestä.

• Varo jättämästä television verkkovirtajohtoa puristuksiin, kun kiinnität television seinäkiinnittimeen.

• Noudata tässä käyttöohjeessa kuvattuja menettelytapoja ja asennusohjeita. Jos haluat varmistaa turvallisen asennuksen, ota yhteys Sony-jälleenmyyjään tai ammattitaitoiseen asennusliikkeeseen.

• Varmista ennen asennusta, että seinä kestää television ja seinäkiinnittimen painon. Asennusseinän on oltava tasainen ja pystysuora sekä sisältä vahvistettu.

• Älä kohdista seinälle asennettuun television seinäkiinnittimeen muuta painoa television lisäksi.

• Älä pura television seinäkiinnitintä osiin tai tee siihen muutoksia. Sony-jälleenmyyjille Tämän tuotteen asentaminen vaatii asiantuntemusta. Lue tämä käyttöohje kokonaan, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asennuksen jälkeen asiakkaalle.3 Varoitus

• Tämä television seinäkiinnitin on tarkoitettu vain mainituille Sony- nestekideväritelevisioille. Älä käytä seinäkiinnitintä muiden kuin sellaisten televisioiden kanssa, joiden käyttöohjeessa tämä seinäkiinnitin on mainittu.

• Varo erityisesti pudottamasta televisiota, jos asennat sen korkealle. Asennus Varaa asennusta varten kahdeksan kiinnitysruuvia, ankkuripulttia tai muuta seinän vaatimaa kiinnitystarviketta. Saat tarvikkeita rautakaupoista. Tarvittavien ruuvien tyyppi ja pituus riippuu seinän materiaalista ja lujuudesta. Jos et tiedä seinän materiaalia, ota yhteys Sony-jälleenmyyjään tai ammattitaitoiseen asennusliikkeeseen. Vaihe 1: Tarkasta osat Varmista, että pakkaus sisältää kaikki osat. Sony-jälleenmyyjille Kiinnitin A (1) Kiinnitin C (3) (0°, 5°, 10°)Kiinnitin E (1) Ruuvit (6)(ja aluslevy) Kiinnitin B (1) Kiinnitin D (1) Lukitusrauta (1)

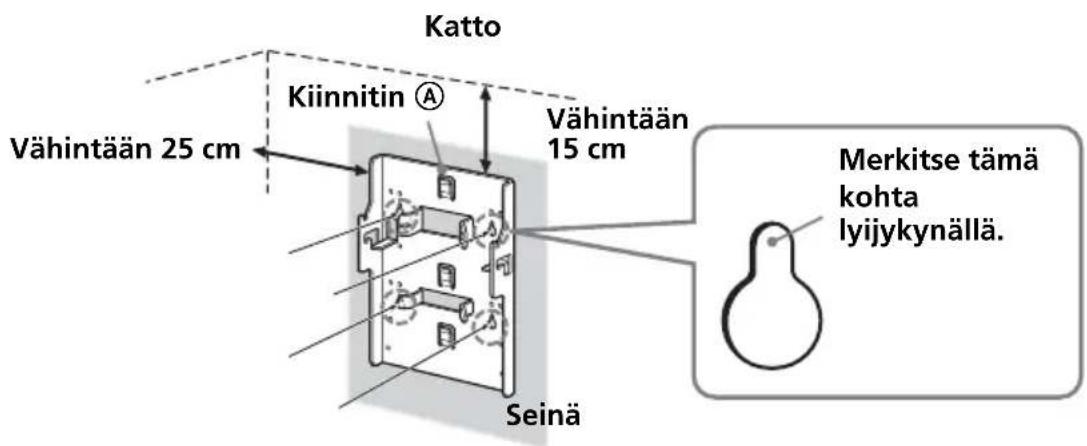

jatkuu4 Vaihe 2: Päätä asennuspaikka Päätä, mihin kohtaan seinälle asennat television. Aseta sitten kiinnitin A seinälle asennuskohtaan ja merkitse neljä ruuvinreikää lyijykynällä seinän pintaan. Varmista ennen reikien paikkojen merkitsemistä, että kiinnittimen A yläreunan ja katon välinen etäisyys on vähintään 15 cm. Varmista myös, että kiinnittimen A sivureunan ja sivuseinän välinen etäisyys on vähintään 25 cm. Huomautus Kiinnitä kiinnitin A niin, että se on samansuuntainen lattian kanssa. Kiinnitin AKattoVähintään15 cmSeinäMerkitse tämäkohtalyijykynällä.Vähintään 25 cm5 Vaihe 3: Kiinnitä kiinnitin A seinään

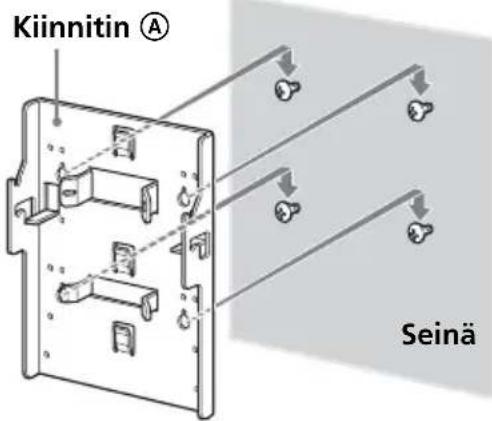

Kiinnitä asennusta varten varaamistasi ruuveista neljä niihin kohtiin, jotka merkitsit vaiheessa 2 (sivu 4). Älä kiristä ruuveja aivan loppuun asti tässä vaiheessa. Jätä kannan jaseinän väliin 2 - 3 mm:n väli.

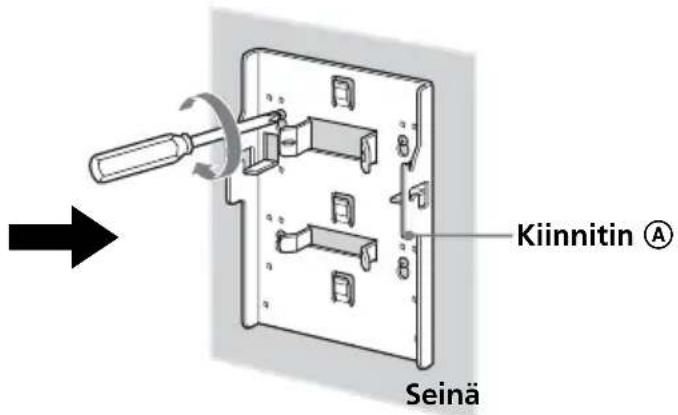

Aseta kiinnitin A ruuveihin ja vedä sitä alaspäin. Kiristä ruuvit sitten seinään loppuun asti.

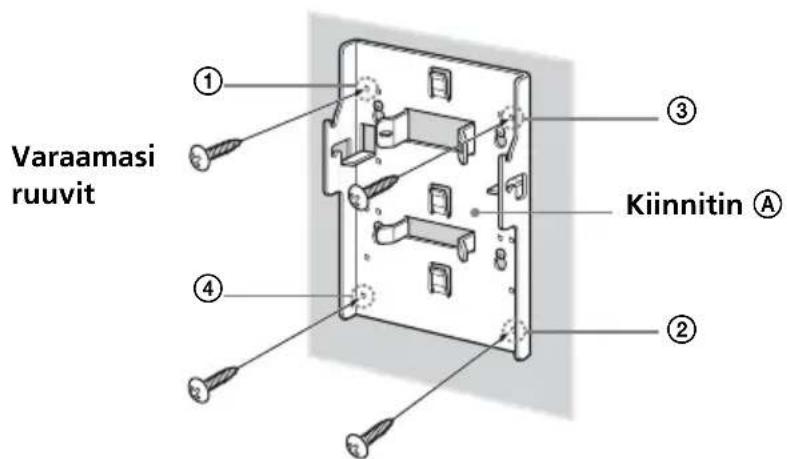

Aseta asennusta varten varaamistasi ruuveista neljä ruuvinreikiin. Kiristä ruuvit tiukasti alla olevan kuvan mukaisessa järjestyksessä 1 - 4. VaraamasiruuvitSeinä2 - 3 mm SeinäKiinnitin ASeinäKiinnitin AjatkuuVaraamasiruuvitKiinnitin A

Vaihe 4: Kiinnitä kiinnitin B televisioon Irrota television takakansi ja kaikki kaapelit televisiosta ennen kiinnittimen B asentamista. Katso television käyttöohjeesta tietoja television takakannen irrottamisesta. (Tämän käyttöohjeen kuvissa on käytetty esimerkkinä mallia KLV-21SR2/ KLV-L23M1.)

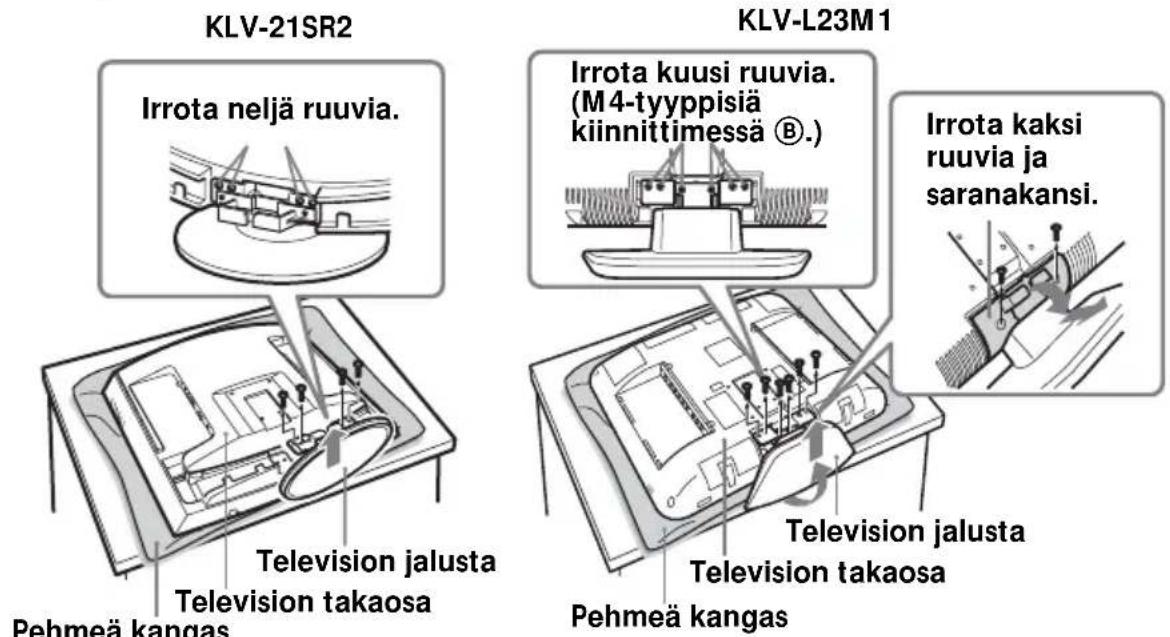

Irrota ruuvit alla olevan kuvan mukaan ja irrota television jalusta televisiosta. Aseta televisio pehmeälle kankaalle, jotta nestekidenäytön pinta ei vahingoitu. Huomautuksia• Sijoita vain television runko-osa pöydälle yllä kuvatulla tavalla. Jos myös televisionjalusta on pöydällä, television runko-osa voi olla pöydällä epävakaasti ja aiheuttaavahinkoja.• Kun irrotat television jalustan, tartu siihen pitävästi.

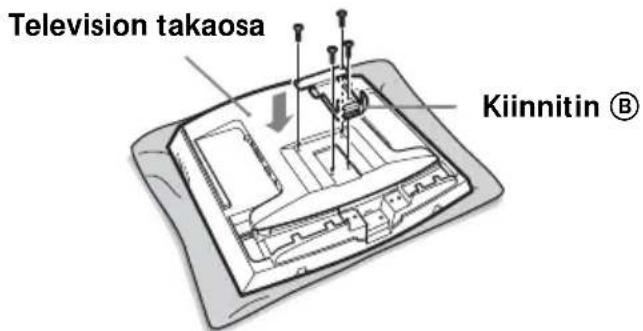

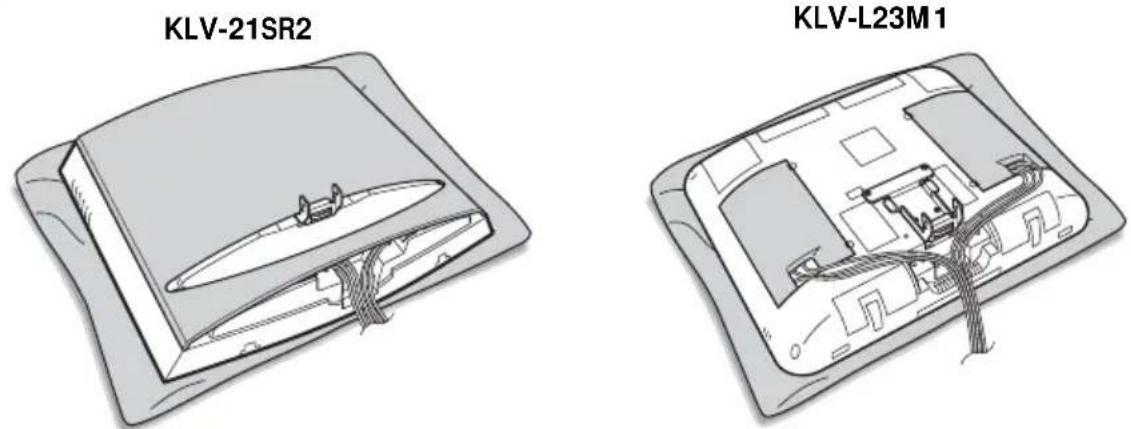

Kiinnitä kiinnitin B pitävästi televisioon neljällä ruuvilla, jotka irrotit vaiheessa 1. Television takaosaKiinnitin BTelevision takaosaPehmeä kangasTelevision jalustaKLV-21SR2Irrota neljä ruuvia.KLV-L23M1Irrota kuusi ruuvia.(M4-tyyppisiäkiinnittimessä B.)Irrota kaksiruuvia jasaranakansi.Television takaosaPehmeä kangasTelevision jalustaAsenna kiinnitin B pitävästi televisioon ruuveilla,jotka irrotit television jalustasta. Älä käytäruuveja, jotka irrotit saranakannesta.7 Vaihe 5: Kiinnitä television takakansi paikalleen (Tämän käyttöohjeen kuvissa on käytetty esimerkkinä mallia KLV-21SR2/ KLV-L23M1.)

Liitä kaapelit. Kaapelien liittämis- ja niputtamistapa riippuu television mallista. Katso lisätietoja television käyttöohjeesta. HuomautusJos kaapelit eivät ole kokonaan urissa, takakantta ei välttämättä voi kiinnittääpaikalleen.

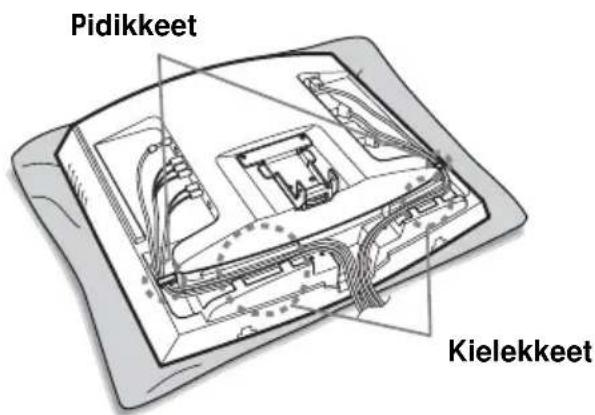

Kiinnitä takakansi paikalleen. Jos television malli on KLV-L23M1, kiinnitä takapaneelin sijaan kaapelien suojakannet. Jos television malli on KLV-20SR3, älä kiinnitä takakantta, vaan siirry vaiheeseen 6. Katso television käyttöohjeesta tietoja takakannen kiinnittämisestä paikalleen. HuomautusVarmista, ettei kiinnitin B vahingoita takakantta, kun kiinnität takakannenpaikalleen.jatkuuPidikkeetKielekkeetKLV-21SR2KLV-L23M18 Vaihe 6: Kiinnitä kiinnittimet C, D ja E televisioon Aseta television takakannen päälle pehmeä kangas, jotta takakansi ei vahingoitu.

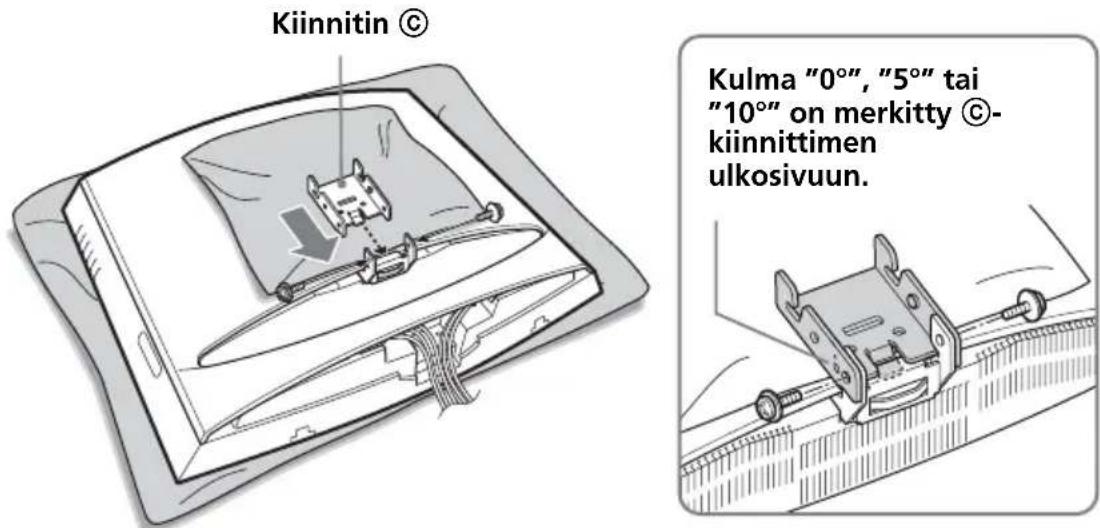

Kiinnitä haluamasi kulman mukainen kiinnitin C kiinnittimeen B. Aseta kiinnittimen C koukkuosa kiinnittimeen B alla olevan kuvan mukaan. Varmista, että kiinnittimen C molemmat puolet ovat kiinnittimen B ulkopuolella. Kiinnitä kiinnittimet tiukasti toisiinsa kahdella vakiovarusteisiin sisältyvällä ruuvilla. C-kiinnittimiä on kolme erilaista, ja kussakin on eri kulma: 0°, 5° ja 10°. Käytä haluamasi kulman mukaista C-kiinnitintä. Alla olevan kuvan esimerkissä on esitetty 0°:n kulmassa olevan C- kiinnittimen kiinnittäminen. Kiinnitin CKulma ”0°”, ”5°” tai”10°” on merkitty C-kiinnittimenulkosivuun.9

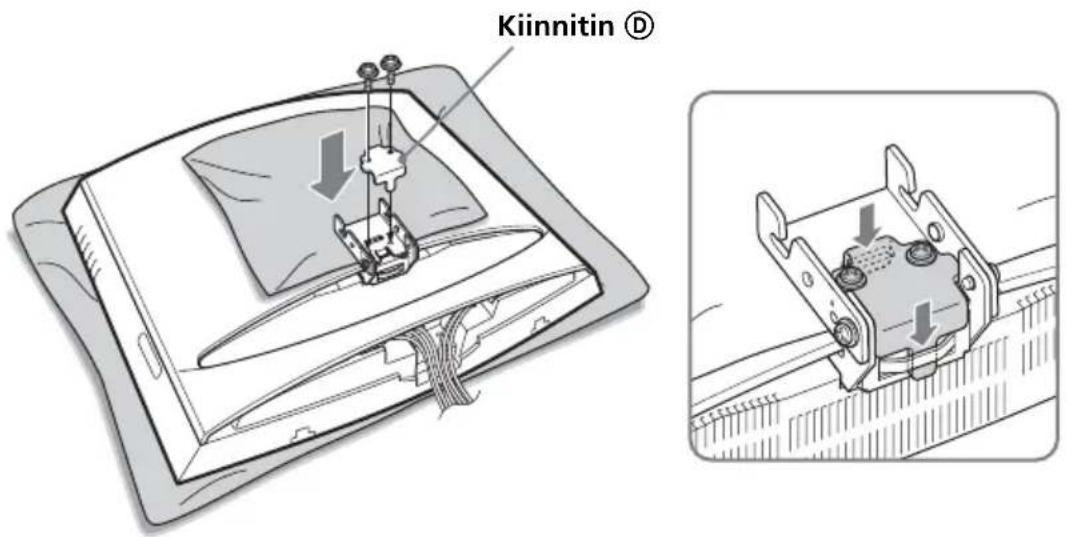

Kiinnitä kiinnitin D kiinnittimeen C. Kiristä ne tiukasti toisiinsa kahdella vakiovarusteisiin sisältyvällä ruuvilla. Aseta kiinnitin D kiinnittimeen C alla olevan kuvan mukaisesti ja kiinnitä ne toisiinsa kahdella ruuvilla.

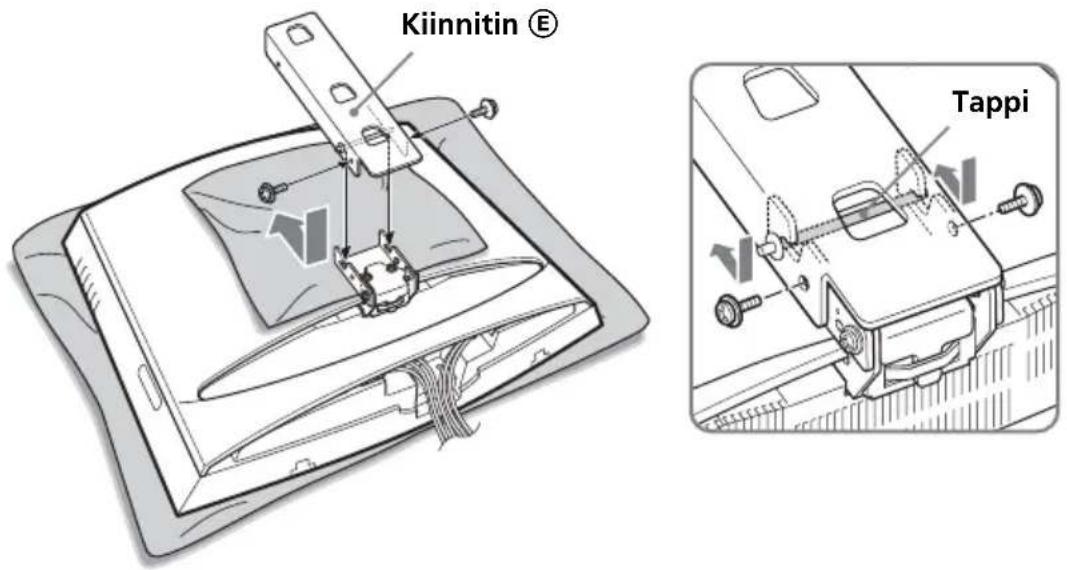

Kiinnitä kiinnitin E kiinnittimeen C. Kiristä ne tiukasti toisiinsa kahdella vakiovarusteisiin sisältyvällä ruuvilla. Työnnä kiinnittimessä E oleva tappi kiinnittimessä C oleviin koloihin alla olevan kuvan mukaisesti. Kiinnitä kiinnittimet toisiinsa sivusta kahdella ruuvilla. Kun olet kiinnittänyt kiinnittimen E, poista pehmeä kangas television takakannesta. Huomautus Varo jättämästä sormiasi kiinnittimien väliin.Kiinnitin DKiinnitin ETappijatkuu10 Vaihe 7: Kiinnitä televisio seinälle

Kiinnitä kiinnitin E kiinnittimeen A. Huomautuksia• Pitele televisiota huolellisesti. Ole erityisen varovainen, jos asennat televisionkorkealle.

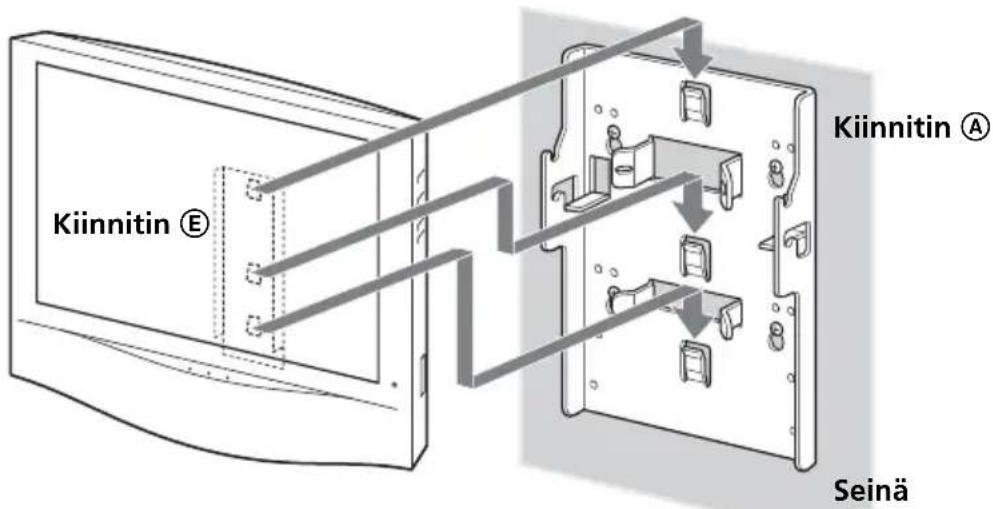

• Älä vapauta televisiota, ennen kuin olet tarkistanut, että kiinnitin E on kiinnitetty varmasti kolmesta kohdasta kiinnittimeen A.Kiinnitin EKiinnitin ASeinä11

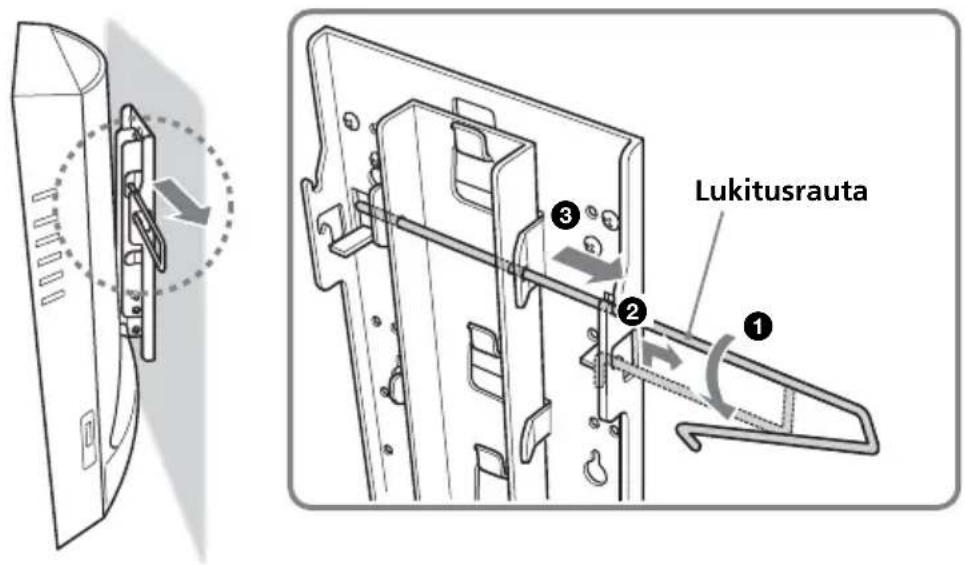

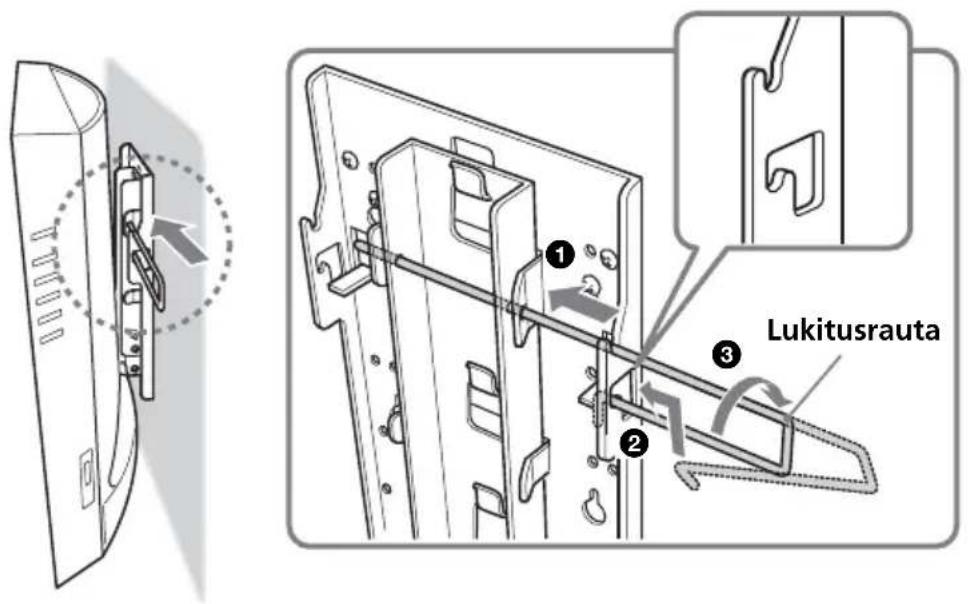

Asenna lukitusrauta. Voit asettaa lukitusraudan paikalleen kummalta puolelta tahansa. Alla olevassa kuvassa on esitetty, miten lukitusrauta asennetaan oikealta puolelta. 1 Aseta lukitusraudan pidempi puoli kiinnittimessä E oleviin reikiin. 2 Aseta lukitusraudan taiteltu puoli kiinnittimessä A olevaan reikään. Tartu lukitusrautaan kohdasta ja purista niin, että voit pujottaa raudan pään reiän läpi. 3 Käännä lukitusrautaa, kunnes se pysähtyy pitävästi paikalleen. Huomautus Lukitusraudan päiden etäisyys on suurempi kuin kiinnittimienreikien etäisyys. Näin lukitusrauta ei irtoa kiinnittimistä. Tartulukitusrautaan kohdasta ja purista niin, että voit pujottaaraudan pään reiän läpi. Varoitus Jos televisiota nostetaan ja lukitusrauta on asennettu väärin, televisio voi pudotaseinäasennuskiinnittimestä ja aiheuttaa vamman.Varmista, että lukitusrauta on asennettu ja kiinnitetty oikein paikalleen.Lukitusrauta

jatkuu12 Television irrottaminen seinäkiinnittimestä Irrota lukitusrauta kiinnittimistä A ja E. Irrota televisio sitten seinäasennuskiinnittimestä.

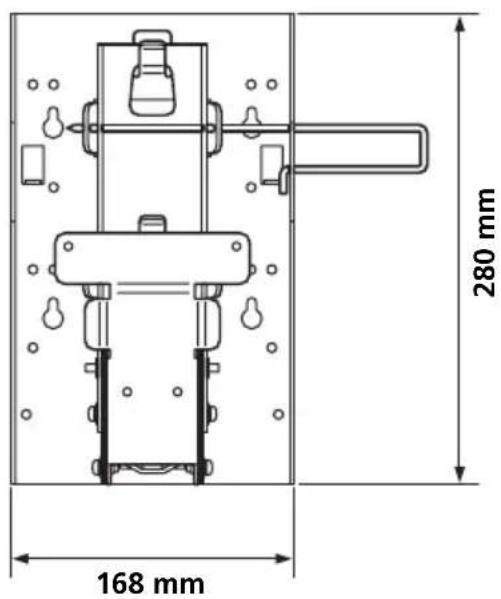

Lukitusrauta13 Tekniset tiedot Kiinnittimen paino: Noin 1,6 kg Kuormituskestävyys: Noin 12 kg Valmistaja pidättää itsellään oikeuden muuttaa laitteen mallia ja ominaisuuksia ilman erillistä ilmoitusta. Arvo vaihtelee C- kiinnittimen kulman mukaan. C-kiinn. kulma 0° 55 mm 5° 63 mm 10° 71 mm 280 mm 168 mm2 Блaгодapим зa покyпкy этого издeлия. Для покyпaтeлeй Для ycтaновки дaнного издeлия и оcобeнно для пpовepки пpочноcти cтeны тpeбyeтcя доcтaточный опыт. Для монтaжa дaнного издeлия нa cтeнe (Шaг 1 - Шaг 3 paздeлa
