SUW210 - Support mural pour téléviseur SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modèle	SUW210
Type de produit	Support mural pour téléviseur
Compatibilité	Téléviseurs LCD Sony KLV-23HR2 / KLV-21SR2 / KLV-21SG2 / KLV-20SR3 / KLV-L23M1
Charge maximale	12 kg
Poids du support	Environ 1,6 kg
Dimensions (L × H)	280 × 168 mm
Profondeur (selon angle)	55 mm (0°) / 63 mm (5°) / 71 mm (10°)
Angles d'inclinaison	0°, 5°, 10°
Matériau	Acier / métal
Couleur	Noir (typique)
Contenu de l'emballage	Supports Ⓐ (x1), Ⓐ (x3 pour 0°/5°/10°), Ⓑ (x1), Ⓓ (x1), Ⓔ (x1), tige de blocage, vis (x6 avec rondelle)
Installation	Fixation murale nécessitant des compétences ; recommandé par un professionnel Sony
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas dépasser la charge maximale ; verrouiller avec la tige de blocage ; ne pas grimper sur le téléviseur
Normes	Conforme aux exigences de sécurité CE

FOIRE AUX QUESTIONS - SUW210 SONY

Quels téléviseurs sont compatibles avec le support mural Sony SUW210 ?

Le support SUW210 est conçu pour les téléviseurs LCD Sony des modèles KLV-23HR2, KLV-21SR2, KLV-21SG2, KLV-20SR3 et KLV-L23M1. N'utilisez pas ce support avec d'autres téléviseurs.

Quel est le poids maximal supporté par le support SUW210 ?

Le poids maximal que peut supporter le support est de 12 kg. Ne dépassez jamais cette limite pour éviter tout risque de chute et de blessure.

Dois-je faire appel à un professionnel pour installer ce support ?

Oui, Sony recommande de confier l'installation (notamment la fixation au mur) à un revendeur Sony ou à un technicien agréé. Une installation incorrecte peut entraîner des dommages ou des blessures.

Quels outils et matériaux sont nécessaires pour l'installation ?

Vous aurez besoin de 8 vis de montage adaptées à votre mur (disponibles dans le commerce), d'un tournevis et éventuellement d'une perceuse. Le type et la longueur des vis dépendent du matériau du mur.

Comment choisir l'angle d'inclinaison du support ?

Le support est livré avec trois pièces de fixation Ⓐ marquées 0°, 5° et 10°. Choisissez celle qui correspond à l'angle souhaité et fixez-la au téléviseur lors de l'étape 6.

Le support peut-il être installé sur tous types de murs ?

Le mur doit être plat, droit et solide, de préférence en béton ou avec renfort. N'installez pas sur du placâtre sans renfort. En cas de doute, consultez un professionnel.

Comment fixer le téléviseur au support mur ?

Accrochez le support Ⓔ fixé au téléviseur sur le support mural Ⓐ, puis insérez la tige de blocage en suivant les étapes 7 de la notice. Assurez-vous qu'elle est bien en place pour éviter toute chute.

Puis-je retirer facilement le téléviseur du support ?

Oui, pour retirer le téléviseur, retirez d'abord la tige de blocage puis soulevez délicatement le téléviseur vers le haut pour le décrocher du support mural.

Comment entretenir le support mural SUW210 ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de produits chimiques, solvants ou abrasifs. Vérifiez périodiquement que les vis sont bien serrées.

Où puis-je télécharger la notice d'utilisation complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com pour le modèle SUW210 de Sony. Vous pouvez également demander une traduction dans une autre langue.

MODE D'EMPLOI SUW210 SONY

- Ce support de fixation mural est conçu pour être utilisé avec le téléviseur couleur LCD KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1 Sony.

Instructies

A l'attention des utilisateurs

L'installation de ce produit nécessite de bonnes connaissances en matière de montage, notamment pour s'assurer de la solidité du mur. Confiez la fixation au mur de ce produit (étapes 1 à 3 de la section « Installation ») aux revendeurs ou prestataires Sony et veillez particulièrement à la sécurité au cours de l'installation. Nous déclinons toute responsabilité en cas de blessures ou de dommages consécutifs à une mauvaise manipulation ou à une installation incorrecte. Vos droits statutaires, le cas échéant, n'en sont pas affectés.

AVERTISSEMENT

Pour réduire les risques de blessure grave ou d'endommagement du téléviseur suite à sa chute, suivez les précautions suivantes.

• N e vous tenez pas au téléviseur ou au support de fixation mural du téléviseur lorsqu'il est fixé au mur.
• Faites attention à ne pas coincer le cordon de l'adaptateur d'alimentation secteur du téléviseur lorsque vous fixez le téléviseur au support de fixation mural.
• Suivez les procédures et les instructions d'installation données dans ce mode d'emploi.
  Pour une installation en toute sécurité, demandez assistance à votre revendeur Sony ou à un technicien agréé de service après vente.
• Avant de commencer l'installation, vérifiez que le mur est suffisamment résistant pour supporter le téléviseur et le support de fixation mural.
  L'emplacement choisi pour l'installation doit être un mur plat, parfaitement droit et contenant un matériau de renforcement.
• N e faites pas supporter un poids supérieur à celui du téléviseur au support de fixation mural une fois qu'il est en place sur le mur.
• N e démontez pas, ne modifiez pas et ne remplacez pas les pièces du support de fixation mural pour téléviseur.

A l'attention des revendeurs Sony

L'installation de ce produit nécessite de bonnes connaissances en matière de montage. Lisez entièrement le mode d'emploi afin d'effectuer une installation en toute sécurité. Nous déclinons toute responsabilité en cas de blessures ou de dommages consécutifs à une mauvaise manipulation ou à une installation incorrecte. Une fois l'installation terminée, remettez le mode d'emploi aux utilisateurs.

Attention

- Ce support de fixation mural n'est destiné à être utilisé qu'avec des téléviseurs couleur LCD de Sony.

N'utilisez pas ce support de fixation mural avec un téléviseur dont le mode d'emploi ne cite pas l'utilisation de ce support de fixation mural.

- Faites particulièrement attention à ne pas faire tomber le téléviseur lorsque vous l'installez à une hauteur importante sur le mur.

Installation

A l'attention des revendeurs Sony

Pour l'installation, vous devez disposer de huit vis de montage, boulons d'ancrage ou autres, disponibles dans le commerce, et adaptés au mur. Le type et la longueur des vis nécessaires dépendent du matériau et de la résistance du mur. Si vous ne savez pas de quel matériau votre mur est constitué, consultez votre revendeur Sony ou un technicien agréé de service après-vente.

1ère étape : Vérification des pièces

Vérifiez toutes les pièces incluses dans l'emballage.

Support de fixation Ⓐ (1)	Support de fixation Ⓐ (3) (0°, 5°, 10°)	Support de fixation Ⓑ (1)	Vis (6) (avec rondelle)
Support de fixation Ⓑ (1)	Support de fixation Ⓓ (1)		Tige de blocage (1)

2ème étape : Choix de l'emplacement d'installation

Choisissez l'emplacement sur le mur où vous allez installer le téléviseur. Puis, placez le support de fixation Ⓐ sur l'emplacement d'installation et marquez l'emplacement des quatre orifices des vis sur le mur avec un crayon. Avant de marquer l'emplacement des trous, assurez-vous que la distance entre le bord supérieur du support de fixation Ⓐ et le plafond est d'au moins 15 cm, et que celle entre le bord latéral du support de fixation Ⓐ et le mur latéral est d'au moins 25 cm.

Remarque

Fixez le support de fixation Ⓐ de façon à ce qu'il soit parallèle au sol.

3ème étape : Fixation du support de fixation

Ⓐ au mur

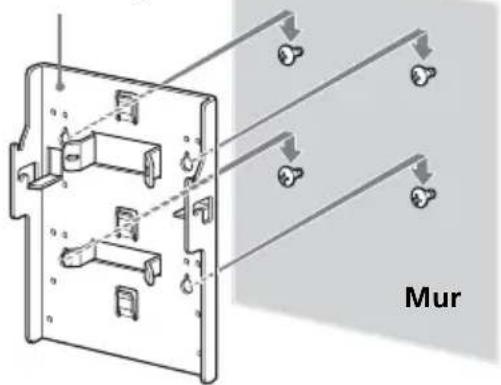

1 Insérez quatre des vis que vous avez préparées dans les positions marquées à l'étape 2 (page 4).

Ne serrez pas les vis à fond pour le moment. Gardez un espace de 2 ou 3 mm par rapport au mur.

Vis que vous avez préparées

2 à 3 mm

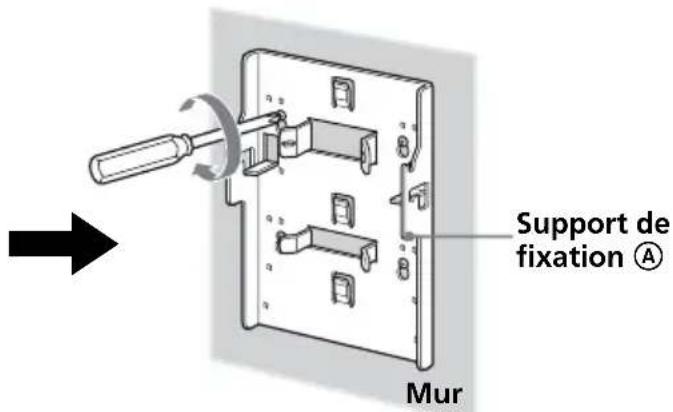

2 Appuyez le support de fixation Ⓐ contre le mur et faites-le glisser vers le bas. Puis serrez à fond les quatre vis sur le mur.

Support de fixation Ⓐ

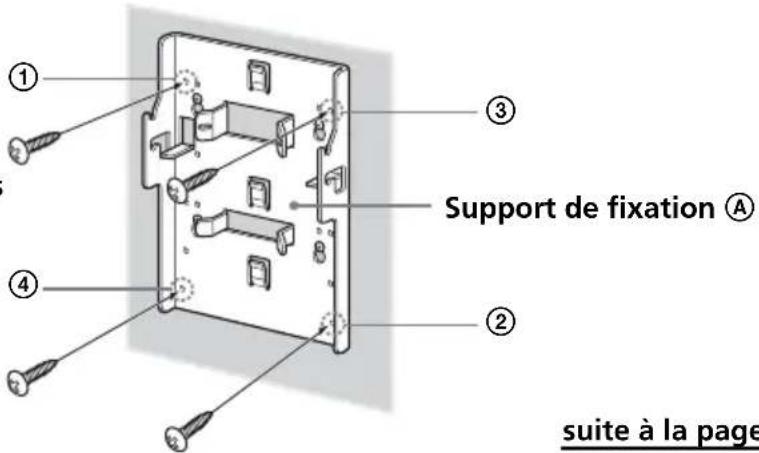

3 Insérez quatre des vis que vous avez préparées dans les trous prévus à cet effet, puis vissez-les à fond dans l'ordre de ① à ④ comme indiqué ci-dessous.

Vis que vous avez préparées

suite à la page suivante

4ème étape : Fixation du support de fixation ® au téléviseur

Avant de fixer le support de fixation Ⓑ, retirez l'arrière du téléviseur et débranchez tous les câbles du téléviseur.

Pour plus de détails sur la façon de retirer le panneau arrière du téléviseur, reportez-vous au mode d'emploi fourni avec le téléviseur.

(Lès illustrations de ce manuel représentent les modèles KLV-21SR2/KLV-L23M1 à titre d'exemple.)

1

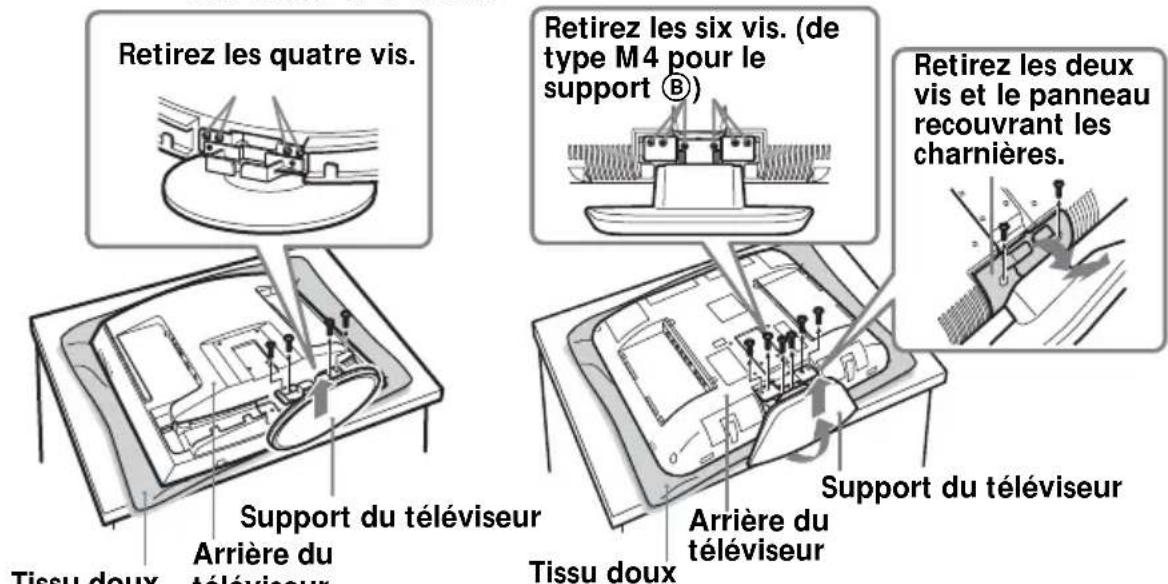

Retirez les vis ainsi qu'il est indiqué dans l'illustration et détachez le support du téléviseur.

Afin de ne pas endommager la surface de l'écran LCD, placez le téléviseur sur un tissu doux.

KLV-21SR2 KLV-L23M1

Afin de fixer correctement le support Ⓑ au téléviseur, utilisez les vis que vous avez retirées du support du téléviseur et non celles du panneau recouvrant les charnières.

Remarques

• Placez uniquement le corps du téléviseur sur la table comme illustré ci-dessus. Si le support du téléviseur se trouve également sur la table, le corps du téléviseur risque d'être instable et pourrait provoquer des dommages.
• Lorsque vous retirez le support du téléviseur, tenez-le fermement.

2

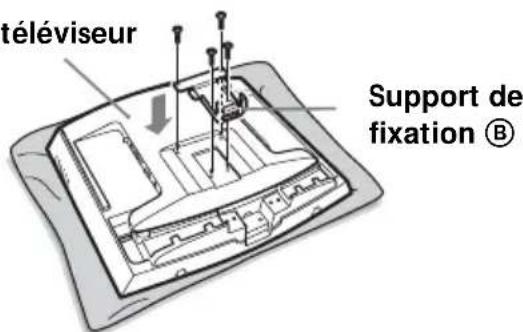

Fixez fermement le support de fixation Ⓑ au téléviseur à l'aide des quatre vis retirées à l'étape 1.

Arrière du téléviseur

5ème étape : Fixation du panneau arrière sur le téléviseur

(Les illustrations de ce manuel représentent les modèles KLV-21SR2/KLV-L23M1 à titre d'exemple.)

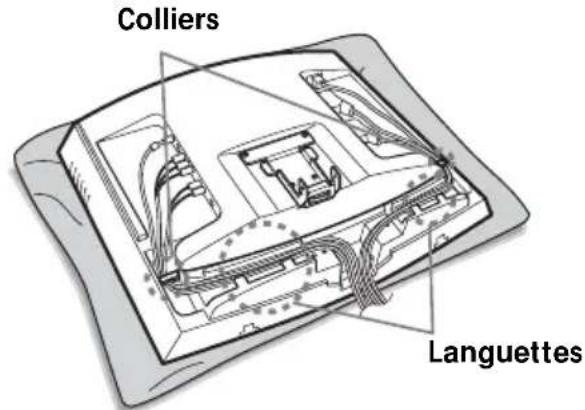

1 Raccordez les câbles.

La façon de raccorder/regrouper les câbles varie selon le modèle du téléviseur. Pour plus de détails, reportez-vous au Mode d'emploi de votre téléviseur.

Remarque

Si les câbles ne sont pas correctement rangés dans les rainures, cela risque de vous empêcher de fixer le panneau arrière du téléviseur.

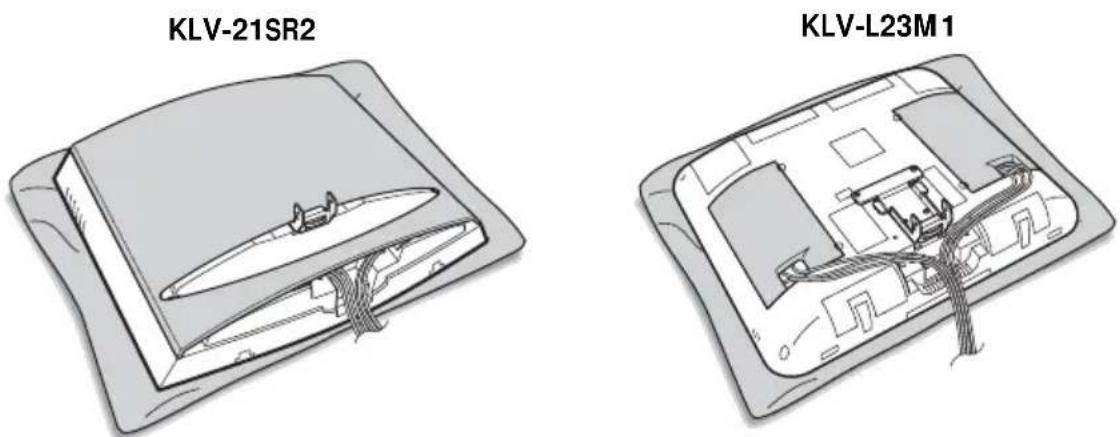

Fixez le panneau arrière.

Pour le modèle KLV-L23M1, fixez la protection des câbles au lieu du panneau arrière. Pour le modèle KLV-20SR3, passez à l'Etape 6 au lieu de fixer le panneau arrière.

Pour plus de détails sur la fixation du panneau arrière, reportez-vous au Mode d'emploi de votre téléviseur.

Remarque

Lorsque vous fixez le panneau arrière, veillez à ce que le support Ⓑ ne l'endommage pas. suite à la page suivante

6ème étape : Pose des supports de fixation ©, Ⓓ et Ⓔ sur le téléviseur

Afin de ne pas endommager la surface du panneau arrière du téléviseur, placez ce dernier sur un tissu doux.

1

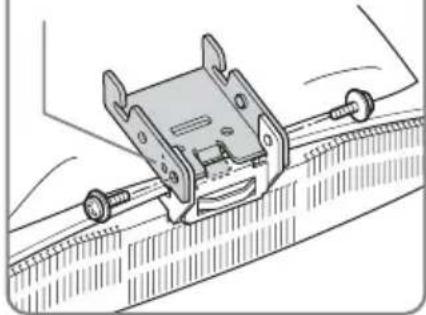

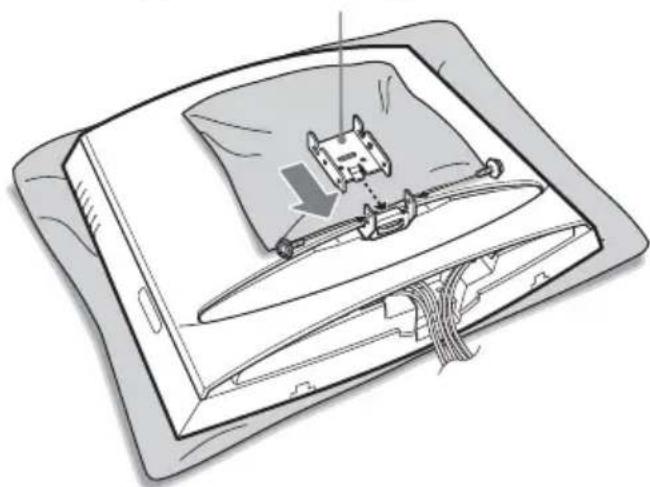

Fixez le support de fixation © au support de fixation Ⓑ selon l'angle souhaité.

Insérez la partie en crochet du support de fixation © dans le support de fixation Ⓑ comme illustré ci-dessous. Vérifiez que les deux côtés du support de fixation © sont à l'extérieur du support de fixation Ⓑ et vissez-les à fond avec les deux vis fournies.

Il existe trois types de support de fixation ©, chacun ayant un angle différent : 0°, 5° et 10°. Choisissez le support de fixation © correspondant à l'angle souhaité.

L'illustration ci-dessous montre comment fixer le support de fixation © avec un angle de 0°.

Support de fixation ©

L'angle est gravé sur le côté du support de fixation © (0°, 5° ou 10°).

Fixez le support de fixation Ⓓ au support de fixation Ⓒ en vissant à fond deux des vis fournies.

Placez le support de fixation Ⓓ dans le support de fixation Ⓒ, comme illustré ci-dessous, et vissez à fond les deux vis.

Support de fixation Ⓓ

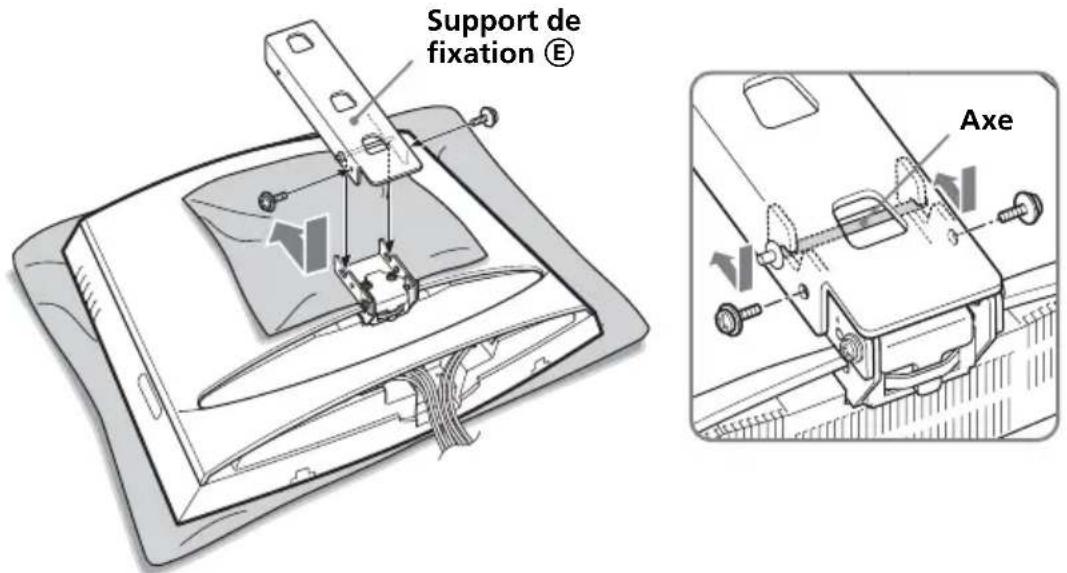

Fixez le support de fixation Ⓔ au support de fixation Ⓒ en vissant à fond deux des vis fournies.

Faites glisser l'axe du support de fixation Ⓔ dans les encoches du support de fixation Ⓒ, comme illustré ci-dessous, et vissez à fond les deux vis de chaque côté. Une fois le montage du support de fixation Ⓔ terminé, retirez le tissu doux du panneau arrière du téléviseur.

Remarque

Faites attention à ne pas vous coincer les doigts dans les supports de fixation au moment de leur fixation.

7ème étape : Fixation du téléviseur au mur

1

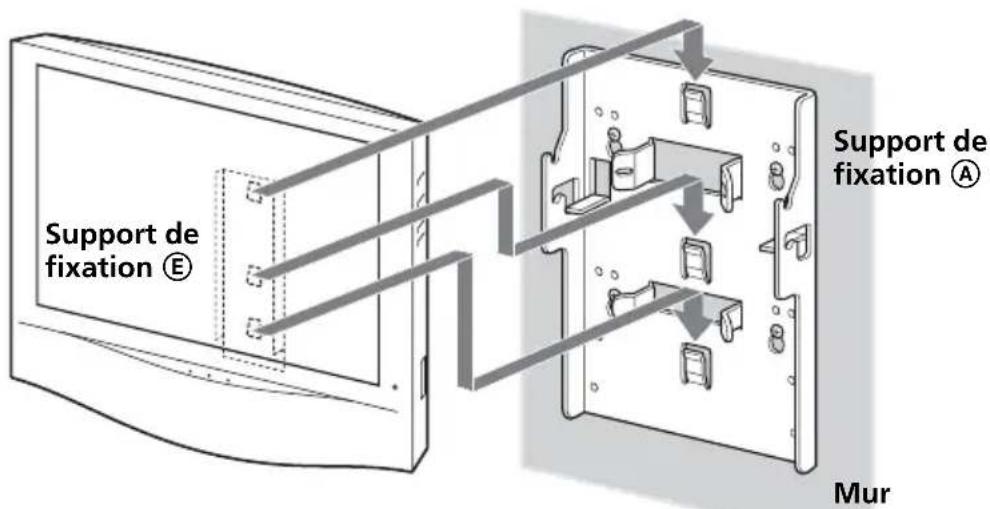

Accrochez le support de fixation Ⓔ au support de fixation Ⓐ.

Remarques

• Tenez fermement le téléviseur. Faites particulièrement attention lorsque vous fixez le téléviseur à un endroit élevé.
• Ne relâchez pas le téléviseur avant de vous être assuré que le support de fixation Ⓔ est solidement fixé au support de fixation Ⓐ aux trois emplacements indiqués ci-dessus.

2

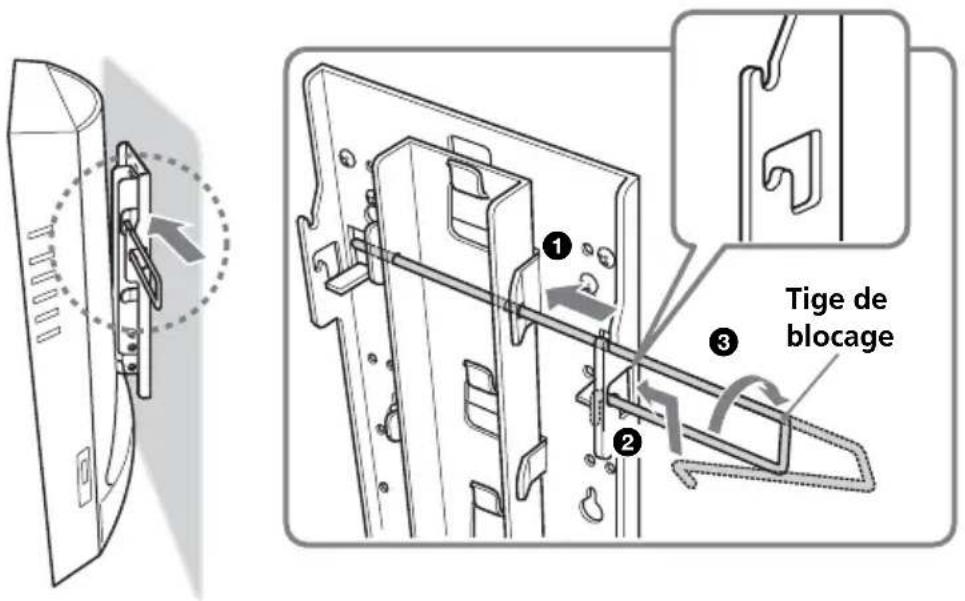

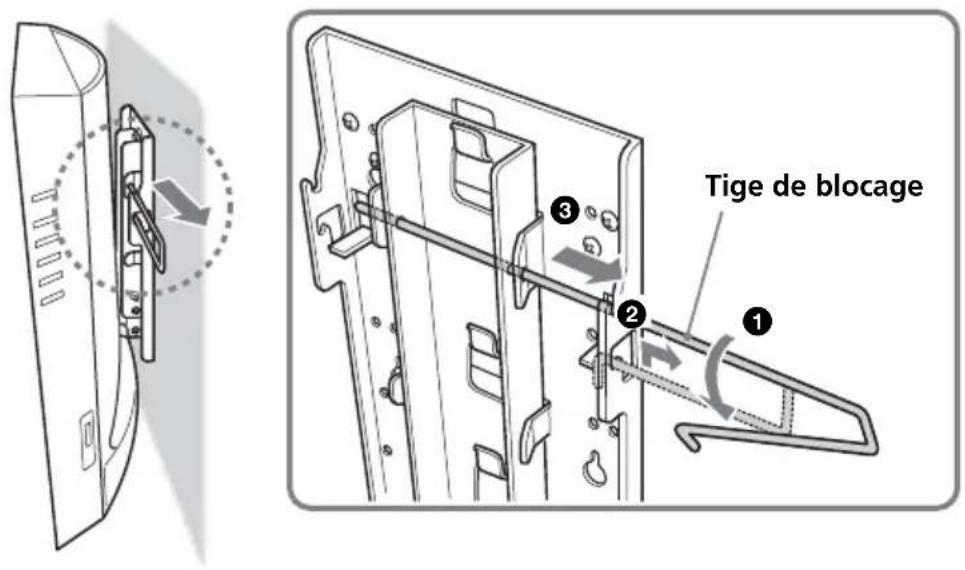

Insérez la tige de blocage.

La tige de blocage peut être insérée du côté droit ou du côté gauche. L'illustration ci-dessous montre la mise en place de la tige de blocage du côté droit.

① Insérez la partie la plus longue de la tige de blocage dans les orifices du support de fixation Ⓔ.
② Insérez la partie recourbée de la tige de blocage dans l'orifice du support de fixation Ⓐ. Appuyez sur la partie ⓔ de la tige et maintenez-la enfoncée pour faire passer l'extrémité dans l'orifice.
③Faites pivoter la tige jusqu'à ce qu'elle se bloque.

Remarque

Pour empêcher que la tige de blocage ne tombe des supports de fixation, l'espace entre les deux extrémités de la tige est supérieur à celui entre les orifices sur les supports de fixation. Appuyez sur la partie ⓐ de la tige et maintenez-la enfoncée pour la faire passer dans les orifices.

Si vous soulevez le téléviseur et que la tige de blocage n'est pas installée correctement, le téléviseur risque de tomber du support de fixation mural et de blesser gravement des personnes.

N'oubliez pas d'insérer la tige de blocage et de bien la fixer.

Retrait du téléviseur du support de fixation mural

Retirez la tige de blocage des supports de fixation Ⓐ et Ⓔ, puis déposez le téléviseur du support de fixation mural.

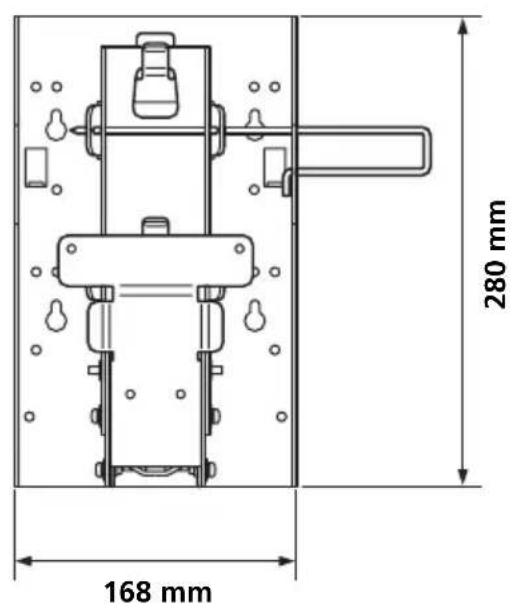

Spécifications

La valeur Ⓓ dépend de l'angle du support de fixation Ⓒ.

Angle du support de fixation Ⓒ	a
0° 55 mm
5° 63 mm
10° 71 mm

Poids du support de fixation : Environ 1,6 kg

Poids pouvant être supporté : Environ 12 kg

La conception et les spécifications sont sujettes à modification sans préavis.
