Mærke	Sony
Model	SUW210
Produkttype	Vægbeslag til tv
Kompatibilitet	Sony LCD-tv KLV-23HR2 / KLV-21SR2 / KLV-21SG2 / KLV-20SR3 / KLV-L23M1
Maksimal belastning	12 kg
Beslagets vægt	Cirka 1,6 kg
Mål (B × H)	280 × 168 mm
Dybde (afhængigt af vinkel)	55 mm (0°) / 63 mm (5°) / 71 mm (10°)
Hældningsvinkler	0°, 5°, 10°
Materiale	Stål / metal
Farve	Sort (typisk)
Pakkeindhold	Beslag Ⓐ (x1), Ⓐ (x3 til 0°/5°/10°), Ⓑ (x1), Ⓓ (x1), Ⓔ (x1), låsestang, skruer (x6 med skive)
Installation	Vægmontering kræver færdigheder; anbefales af en Sony-professionel
Vedligeholdelse	Rengør med en blød, tør klud; brug ikke opløsningsmidler
Sikkerhed	Overskrid ikke den maksimale belastning; lås med låsestangen; klat ikke på tv'et
Standarder	Overholder CE-sikkerhedskrav

Ofte stillede spørgsmål - SUW210 SONY

Hvilke tv'er er kompatible med Sony SUW210 vægbeslaget?

SUW210-beslaget er designet til Sony LCD-tv af modellerne KLV-23HR2, KLV-21SR2, KLV-21SG2, KLV-20SR3 og KLV-L23M1. Brug ikke dette beslag med andre tv.

Hvad er den maksimale vægt, som SUW210-beslaget kan bære?

Den maksimale vægt, beslaget kan bære, er 12 kg. Overskrid aldrig denne grænse for at undgå risiko for fald og personskade.

Skal jeg hyre en professionel til at installere dette beslag?

Ja, Sony anbefaler at overlade installationen (især vægmonteringen) til en Sony-forhandler eller en autoriseret tekniker. Forkert installation kan resultere i skader eller personskade.

Hvilke værktøjer og materialer er nødvendige til installationen?

Du skal bruge 8 monteringsskruer der passer til din væg (fås i handelen), en skruetrækker og eventuelt en boremaskine. Skruernes type og længde afhænger af væggens materiale.

Hvordan vælger jeg beslagets hældningsvinkel?

Beslaget leveres med tre monteringsdele Ⓐ mærket 0°, 5° og 10°. Vælg den, der svarer til den ønskede vinkel, og fastgør den til tv'et under trin 6.

Kan beslaget installeres på alle vægtyper?

Væggen skal være flad, lige og solid, helst i beton eller med forstærkning. Installér ikke på gipsplade uden forstærkning. I tvivlstilfælde skal du kontakte en professionel.

Hvordan fastgør jeg tv'et til vægbeslaget?

Hæng beslaget Ⓔ fastgjort til tv'et på vægbeslaget Ⓐ, indsæt derefter låsestangen i henhold til trin 7 i vejledningen. Sørg for, at den er på plads for at undgå fald.

Kan jeg nemt fjerne tv'et fra beslaget?

Ja, for at fjerne tv'et skal du først fjerne låsestangen og derefter løfte tv'et forsigtigt opad for at frigøre det fra vægbeslaget.

Hvordan vedligeholder jeg SUW210 vægbeslaget?

Rengør regelmæssigt med en blød, tør klud. Brug ikke kemikalier, opløsningsmidler eller slibemidler. Kontroller jævnligt, at skruerne er strammet korrekt.

Hvor kan jeg downloade den fulde brugsanvisning?

Den fulde vejledning i PDF-format er gratis tilgængelig på notice-facile.com for Sony-modellen SUW210. Du kan også anmode om en oversættelse til et andet sprog.

BRUGSANVISNING SUW210 SONY

Tak, fordi du har købt dette produkt.

Til kunder

Det er nødvendigt at have tilstrækkelig ekspertise til at montere dette produkt, især med henblik på at teste væggens styrke. Sørg for, at Sony-forhandleren eller kvalificeret servicepersonale monterer dette produkt på væggen (trin 1 til 3 under "Montering"). Vær opmærksom på personsikkerheden under monteringen. Sony kan ikke holdes ansvarlig for personskade eller tingskade forårsaget af forkert behandling eller montering. Dine lovsikrede rettigheder påvirkes ikke.

ADVARSEL!

Overhold nedenstående forholdsregler for at undgå alvorlig personskade eller skade på tv'et, hvis det tabes.

• H æng ikke fra tv'et eller det vægmonterede beslag.
• Pas på ikke at klemme ledningen til tv'ets vekselstrømsadapter, når du fastspænder tv'et til vægbeslaget.

• Følg monteringsanvisningerne og monteringsretningen beskrevet i denne vejledning.
  Hvis du vil have en sikker montering, skal du kontakte Sony-forhandleren eller kvalificeret servicepersonale.

• Før monteringen kontrolleres det, at væggen har tilstrækkelig styrke til at bære tv'et og vægbeslaget. Monteringsstedet skal være en flad, vinkelret væg med styrkende materiale på indersiden.

• Belast ikke det vægmonterede beslag med andet end tv'ets vægt.
• Skil ikke beslaget til vægmontering ad, foretag ikke ændringer af det, og udskift ikke dets komponenter.

Til Sony-forhandlere

Der kræves tilstrækkelig ekspertise til at montere dette produkt. Læs denne vejledning grundigt, før monteringen påbegyndes. Sony kan ikke holdes ansvarlig for personskade eller tingskade forårsaget af forkert behandling eller montering. Giv kunden denne vejledning efter monteringen.

Forsigtig!

• Dette vægbeslag er kun beregnet til de angivne Sony lcd-farve-tv'er. Brug ikke beslaget med et andet tv, hvis beslaget ikke er udtrykkeligt nævnt i tv'ets brugervejledning.
• Vær særlig omhyggelig med ikke at tabe tv'et, når det monteres højt oppe på en væg.

Montering

Til Sony-forhandlere

Brug otte monteringsskruer til monteringen. Skruerne skal være egnede til vægtypen.

Typen og længden af skruerne afhænger af vægmateriale og -styrke. Hvis du ikke ved, hvilket materiale væggen er lavet af, skal du kontakte Sony-forhandleren eller kvalificeret servicepersonale.

Trin 1: Kontroller delene

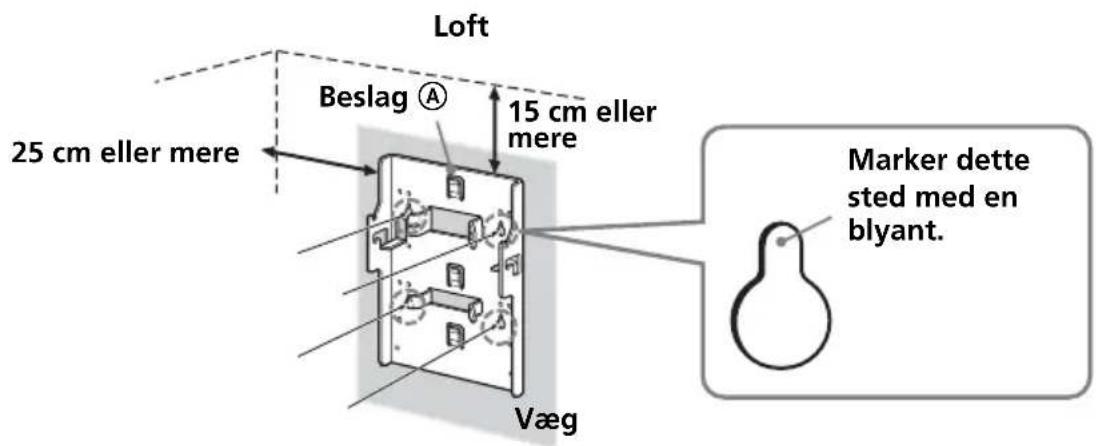

Find det sted på væggen, hvor tv'et skal monteres.

Placer beslag Ⓐ på monteringsstedet, og marker de fire skruehuller på væggen med en blyant.

Inden du markerer hullerne kontrolleres det, at afstanden mellem den øverste kant af beslag Ⓐ og loftet er 15 cm eller mere og at afstanden mellem sidekanten af beslag Ⓐ og sidevæggen er 25 cm eller mere.

Bemaerk!

Monter beslag Ⓐ, så det flugter med gulvet.

Trin 3: Fastspænd beslag Ⓐ til væggen

1 Sæt fire af skruerne i de markeringer, du lavede i trin 2 (side 4).

Du skal ikke spænde skruerne helt endnu. Hold en afstand på 2-3 mm til væggen.

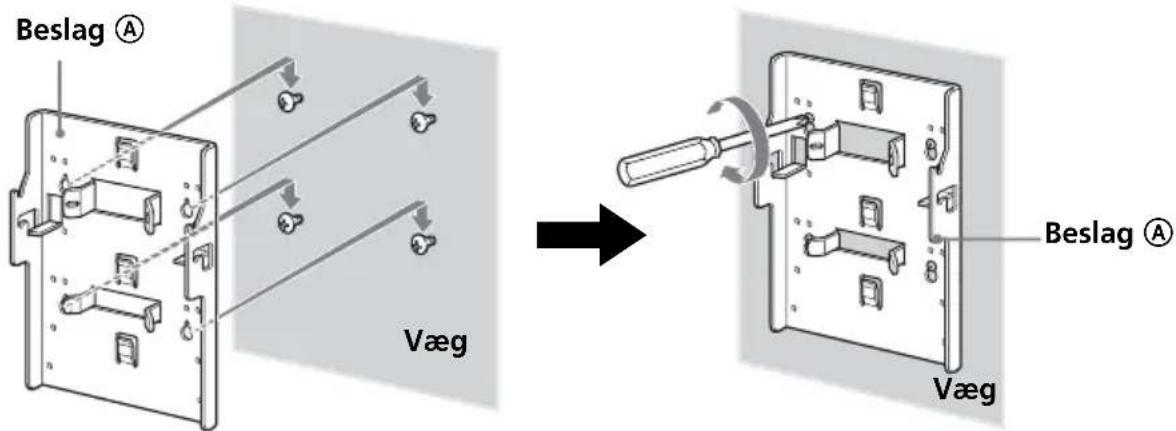

2 Tryk beslag Ⓐ mod væggen, og skub det nedad. Spænd de fire skruer fast.

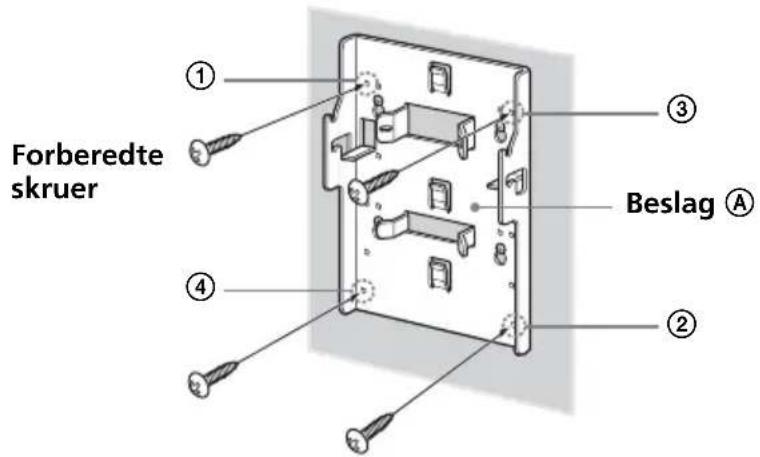

3 Sæt fire af skruerne i hullerne og spænd dem godt i rækkefølgen ①-④ som vist.

fortsat

Trin 4: Fastgør beslag Ⓑ til tv'et

Inden du fastgør beslag Ⓑ, skal du fjerne tv'ets bagbeklædning og fjerne alle kablerne fra tv'et.

Se betjeningsvejledningen, som fulgte med tv'et, for at se hvordan bagbeklædningen fjernes.

(Illustrationerne, som anvendes i denne vejledning, viser KLV-21SR2/KLV-L23M1 som eksempel.)

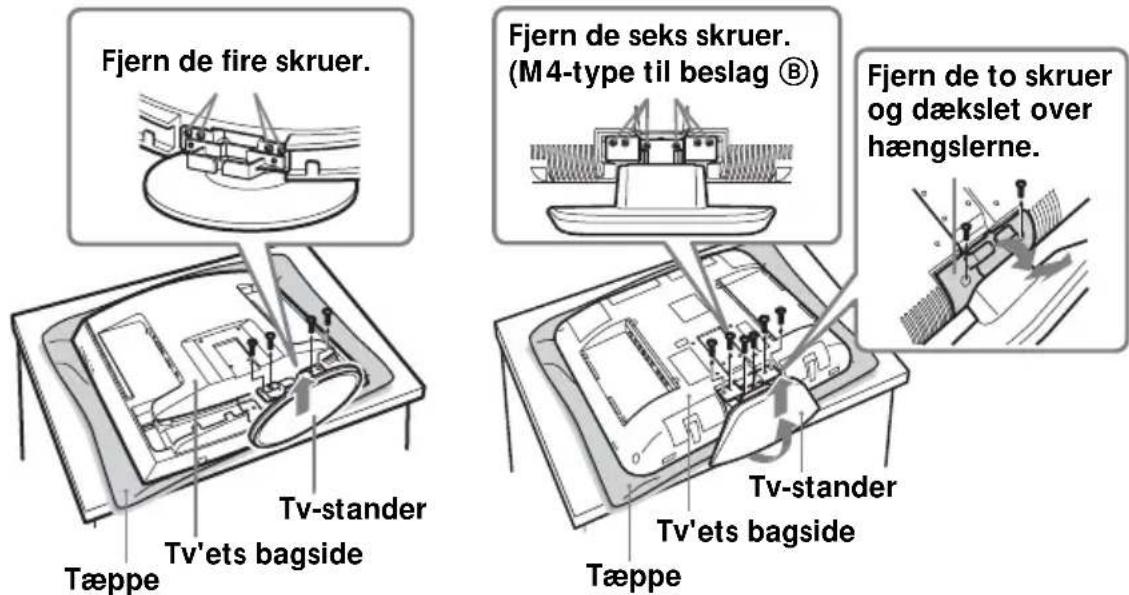

1 Fjern skruerne, som vist herunder, og tag TV-standeren af TV'et.

Placer tv'et på et tæppe el.lign. for at forhindre, at LCD-skærmens overflade bliver ridset.

KLV-21SR2 KLV-L23M1

Brug skruerne fra TV-standeren til at fastgøre beslag Ⓑ til TV'et - ikke skruerne fra dækslet over hængslerne.

Bemærk!

• Anbring alene TV'et på et bord, som vist ovenover. Hvis TV-standeren også er på bordet, kan TV'et blive ustabilt og forårsage skade.
• Hold fast i tv-standeren, när den fjernes.

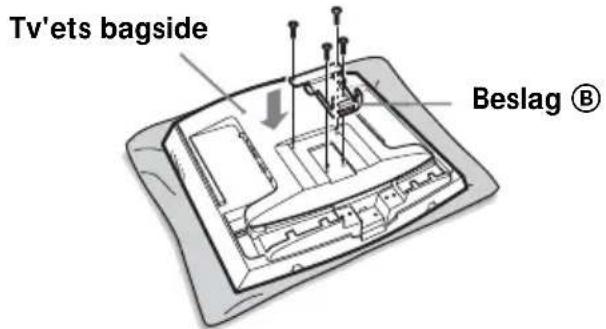

2 Fastspænd beslag Ⓑ til tv'et med de fire skruer, du fjernede i trin 1.

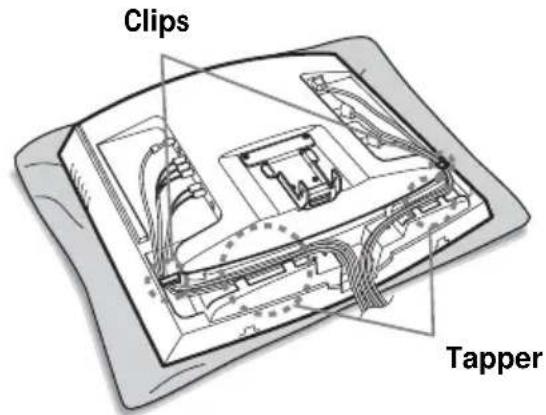

Hvordan kablerne tilsluttes/samles afhænger af TV-modellen. Se betjeningsvejledningen til TV'et, hvis du ønsker oplysninger.

Bemærk!

Hvis kablerne ikke er lagt korrekt i rillerne, kan du muligvis ikke sætte bagbeklædningen på plads.

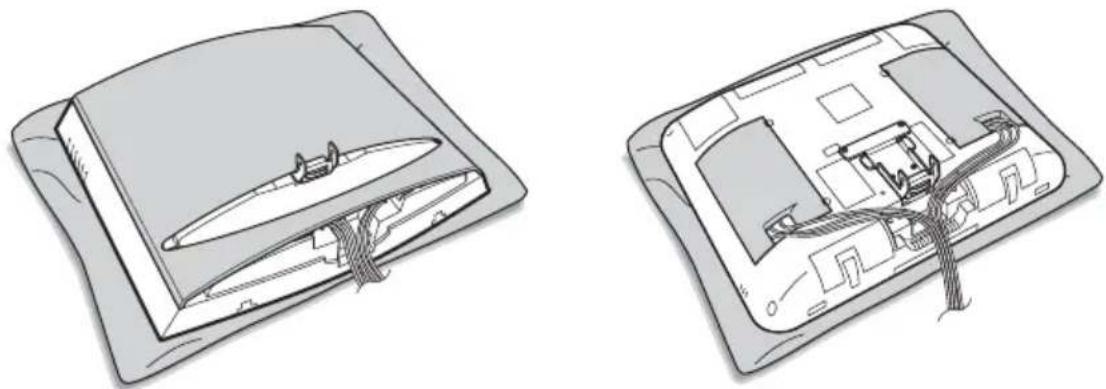

Sæt bagdækslet på.

For KLV-L23M1: sæt kabeldækslerne på i stedet for bagklædningen. For KLV-20SR3: gå til Trin 6 i stedet for at sætte bagklædningen på. Der findes flere oplysninger om påsætning af bagklædningen i brugervejledningen til TV'et.

KLV-21SR2 KLV-L23M1

Når du sætter bagklædningen på, skal du sørge for at beslag Ⓑ ikke beskadiger bagklædningen.

fortsat

Hvis du vil undgå at beskadige bagbeklædningens overflade, skal du lægge et tæppe el.lign. over bagbeklædningen.

1

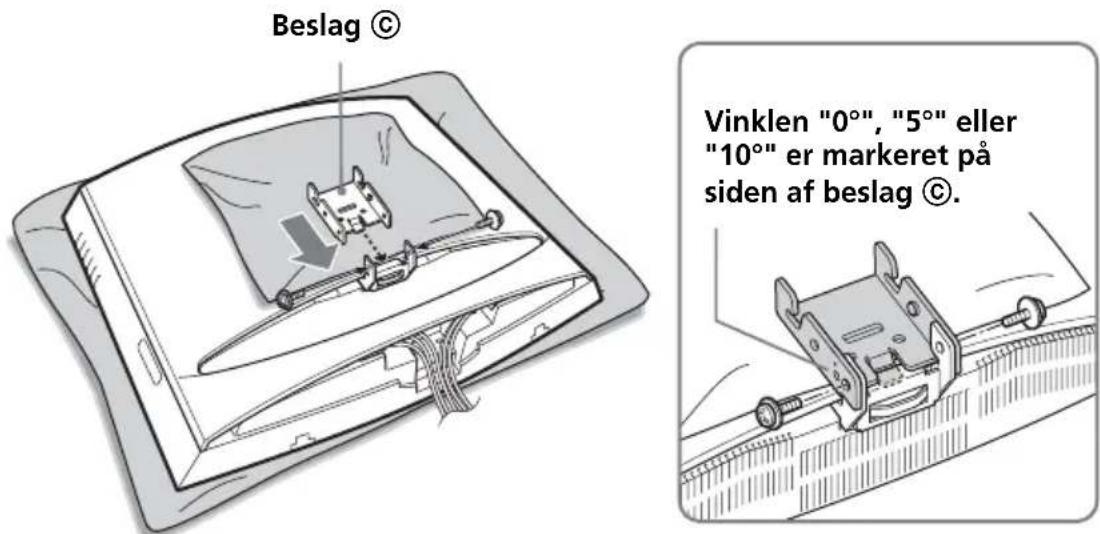

Fastgør beslag © til beslag Ⓑ i den ønskede vinkel.

Indsæt den krumme del af beslag © i beslag Ⓑ som vist herunder.

Kontroller, at begge sider af beslag © er på ydersiden af beslag Ⓑ, og fastspænd dem med to af de medfølgende skruer.

Der er tre typer af beslag ©, hver med en forskellig vinkel: 0°, 5° og 10°. Vælg det beslag, der har den ønskede vinkel.

Illustrationen herunder viser, hvordan beslag © med en vinkel på 0° fastgøres.

2

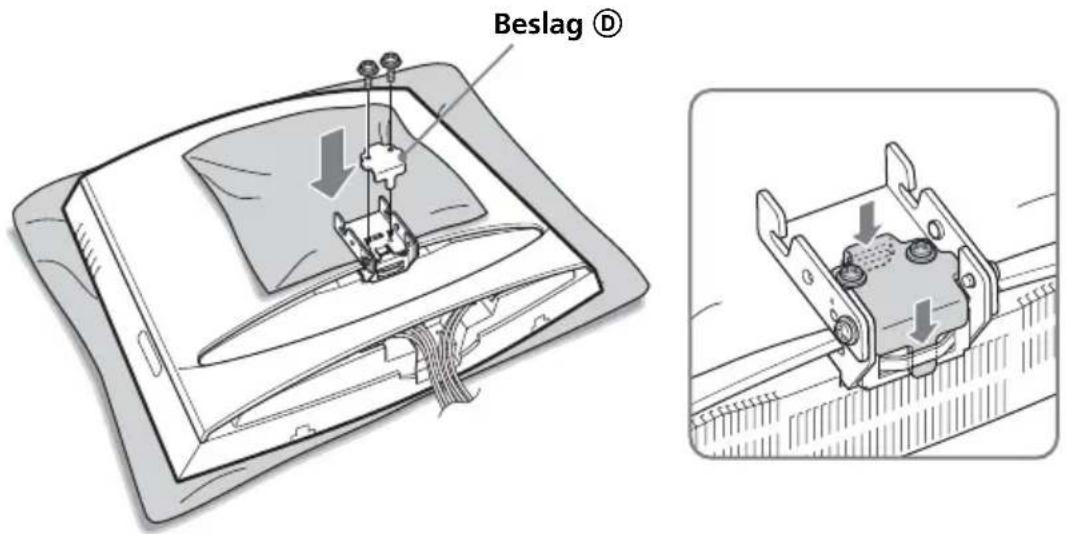

Fastgør beslag Ⓓ til beslag Ⓒ, og spænd dem med to af de medfølgende skruer.

Placer beslag Ⓓ på beslag Ⓒ som vist herunder og fastspænd dem med de to skruer.

3

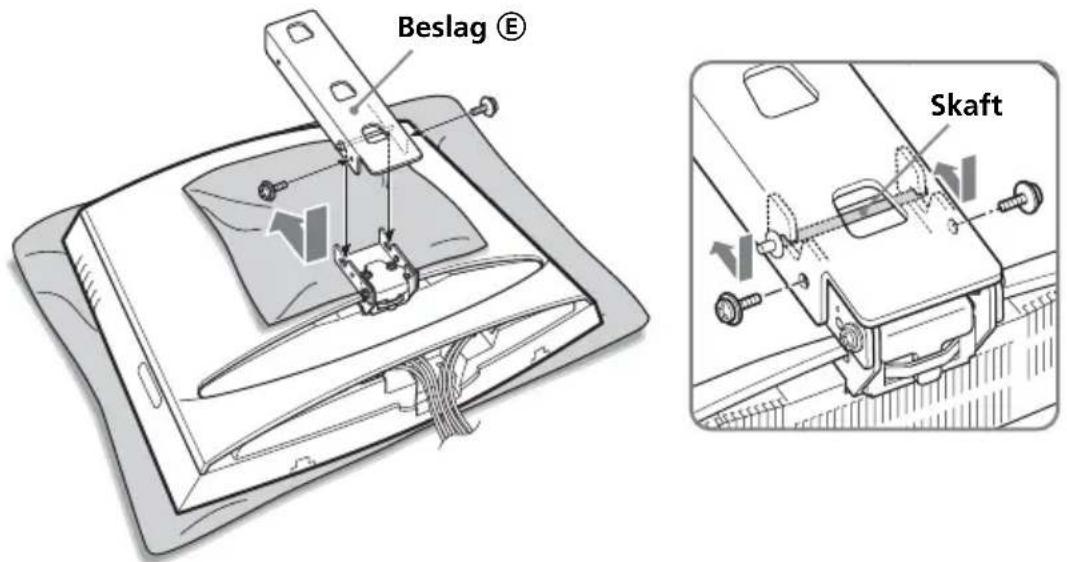

Fastgør beslag Ⓔ til beslag Ⓒ og spænd dem med to af de medfølgende skruer.

Skub skaftet af beslag Ⓔ ind i hakkerne på beslag Ⓐ som vist herunder og fastspænd dem med de to skruer, en på hver side. Når du har fastgjort beslag Ⓔ, skal du fjerne tæppet fra tv'ets bagbeklædning.

Bemærk!

Pas på ikke at få fingrene i klemme mellem beslagene, når du fastspænder dem.

Trin 7: Fastgør tv'et til væggen

1

• Hold tv'et fast. Vær særlig omhyggelig, når tv'et fastgøres et højt sted.
• Giv ikke slip på tv'et indtil du har bekræftet, at beslag Ⓔ er godt fastspændt til beslag Ⓔ tre steder.

2

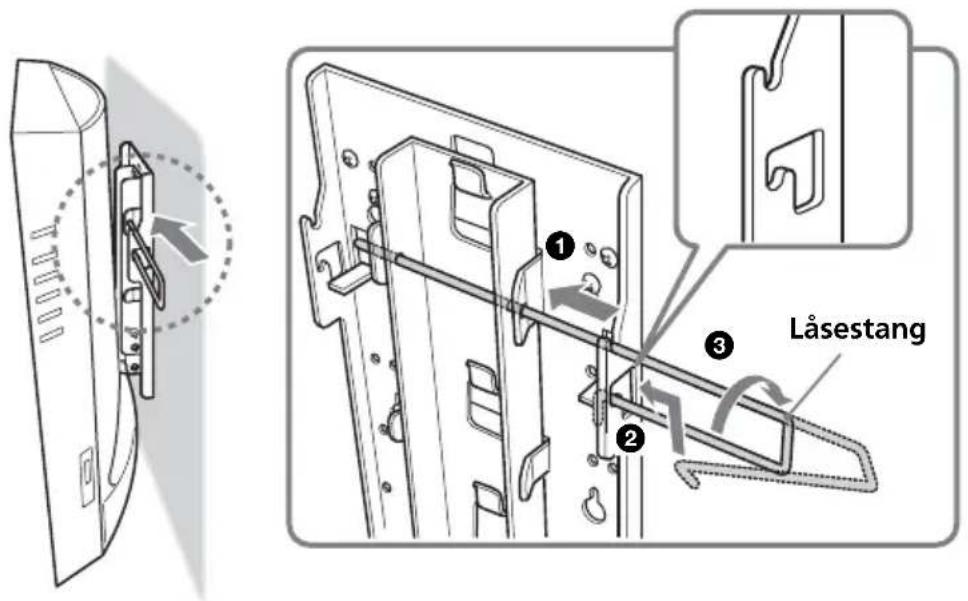

Indsæt låsestangen.

Låsestangen kan indsættes fra hver side. Illustrationen herunder viser, hvordan låsestangen indsættes fra højre side.

① Indsæt den lange ende af låsestangen i hullerne på beslag Ⓔ.
②Indsæt den buede side af låsestangen i hullet på beslag Ⓐ. Hold og tryk låsestangen sammen ved punkt Ⓛog før dens ende gennem hullet.
③Drej läsestangen, indtil den stopper.

Bemaerk!

Afstanden mellem låsestangens ender er større end afstanden mellem beslagets huller for at forhindre, at låsestangen falder ud af beslagene. Hold og tryk låsestangen sammen ved punkt a, så den kan føres gennem hullerne.

Hvis tv'et løftes, när låsestangen ikke er indsat korrekt, kan tv'et falde af vægbeslaget og forårsage alvorlig personskade.

Vær omhyggelig med at indsætte låsestangen og dreje den på plads.

Afmontering af tv'et fra vægbeslaget

Værdien varierer afhængigt af vinklen på beslag ©.

Vinkel på beslag ©	a
0° 55 mm
5° 63 mm
10° 71 mm

Beslagvægt: Ca. 1,6 kg

Understøttet vægt: Ca. 12 kg
