SUW210 - Supporto da parete per TV SONY - Manuale utente e istruzioni gratuiti

Marca	Sony
Modello	SUW210
Tipo di prodotto	Supporto a parete per televisore
Compatibilità	Televisori LCD Sony KLV-23HR2 / KLV-21SR2 / KLV-21SG2 / KLV-20SR3 / KLV-L23M1
Carico massimo	12 kg
Peso del supporto	Circa 1,6 kg

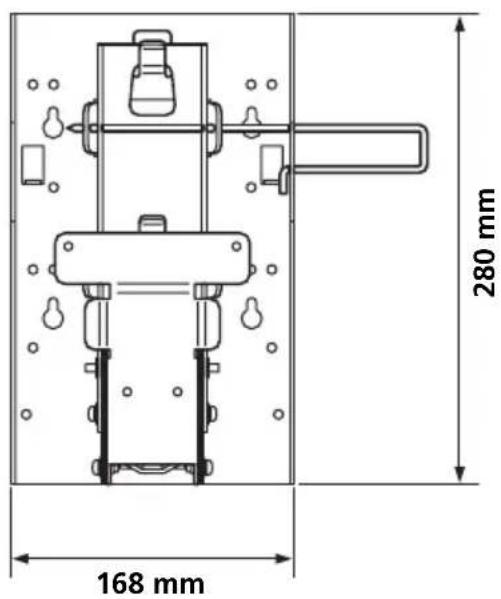

Dimensioni (L × A)	280 × 168 mm
Profondità (secondo angolo)	55 mm (0°) / 63 mm (5°) / 71 mm (10°)
Angoli di inclinazione	0°, 5°, 10°
Materiale	Acciaio / metallo
Colore	Nero (tipico)
Contenuto della confezione	Supporti Ⓐ (x1), Ⓐ (x3 per 0°/5°/10°), Ⓑ (x1), Ⓓ (x1), Ⓔ (x1), asta di blocco, viti (x6 con rondella)
Installazione	Fissaggio a parete che richiede competenze; raccomandato da un professionista Sony
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Sicurezza	Non superare il carico massimo; bloccare con l'asta di blocco; non salire sul televisore
Norme	Conforme ai requisiti di sicurezza CE

Domande frequenti - SUW210 SONY

Quali televisori sono compatibili con il supporto a parete Sony SUW210?

Il supporto SUW210 è progettato per i televisori LCD Sony dei modelli KLV-23HR2, KLV-21SR2, KLV-21SG2, KLV-20SR3 e KLV-L23M1. Non utilizzare questo supporto con altri televisori.

Qual è il peso massimo supportato dal supporto SUW210?

Il peso massimo che il supporto può sopportare è di 12 kg. Non superare mai questo limite per evitare rischi di caduta e lesioni.

Devo rivolgermi a un professionista per installare questo supporto?

Sì, Sony raccomanda di affidare l'installazione (in particolare il fissaggio a parete) a un rivenditore Sony o a un tecnico autorizzato. Un'installazione errata può causare danni o lesioni.

Quali strumenti e materiali sono necessari per l'installazione?

Avrete bisogno di 8 viti di montaggio adatte al vostro muro (disponibili in commercio), di un cacciavite e eventualmente di un trapano. Il tipo e la lunghezza delle viti dipendono dal materiale del muro.

Come scegliere l'angolo di inclinazione del supporto?

Il supporto viene fornito con tre pezzi di fissaggio Ⓐ contrassegnati 0°, 5° e 10°. Scegliete quello corrispondente all'angolo desiderato e fissatelo al televisore durante il passaggio 6.

Il supporto può essere installato su tutti i tipi di pareti?

La parete deve essere piana, dritta e solida, preferibilmente in calcestruzzo o con rinforzo. Non installare su cartongesso senza rinforzo. In caso di dubbio, consultare un professionista.

Come fissare il televisore al supporto a parete?

Agganciare il supporto Ⓔ fissato al televisore sul supporto a parete Ⓐ, quindi inserire l'asta di blocco seguendo i passaggi 7 del manuale. Assicurarsi che sia ben posizionata per evitare cadute.

Posso rimuovere facilmente il televisore dal supporto?

Sì, per rimuovere il televisore, rimuovere prima l'asta di blocco e poi sollevare delicatamente il televisore verso l'alto per sganciarlo dal supporto a parete.

Come mantenere il supporto a parete SUW210?

Pulire regolarmente con un panno morbido e asciutto. Non utilizzare prodotti chimici, solventi o abrasivi. Verificare periodicamente che le viti siano ben serrate.

Dove posso scaricare il manuale d'uso completo?

Il manuale completo in formato PDF è disponibile gratuitamente su notice-facile.com per il modello SUW210 di Sony. È possibile richiedere anche una traduzione in un'altra lingua.

MANUALE UTENTE SUW210 SONY

- La presente staffa di montaggio a parete è stata appositamente progettata per il televisore con display LCD a colori KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1 Sony.

Instruções

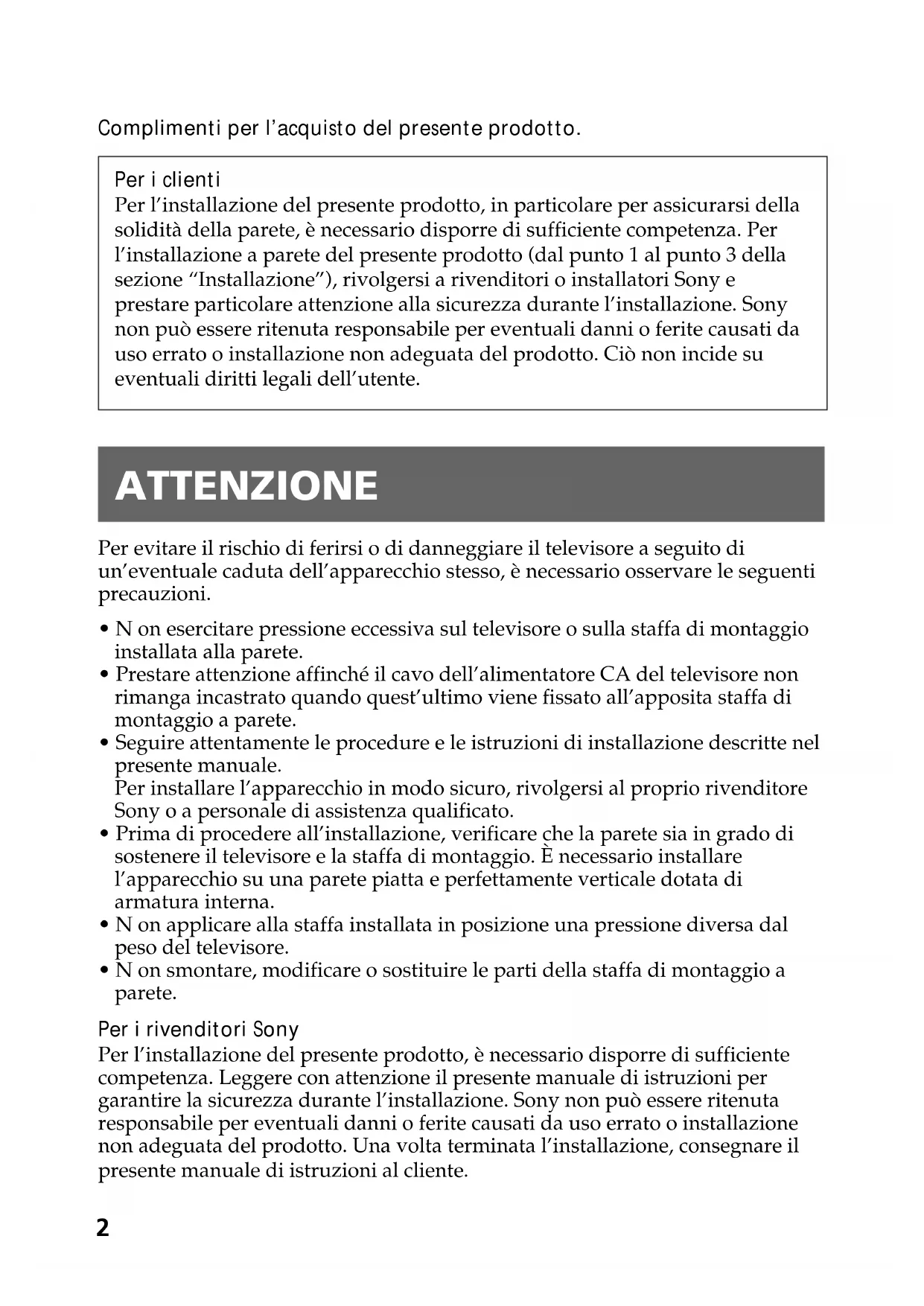

Per l'installazione del presente prodotto, in particolare per assicurarsi della solidità della parete, è necessario disporre di sufficiente competenza. Per l'installazione a parete del presente prodotto (dal punto 1 al punto 3 della sezione "Installazione"), rivolgersi a rivenditori o installatori Sony e prestare particolare attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite causati da uso errato o installazione non adeguata del prodotto. Ciò non incide su eventuali diritti legali dell'utente.

ATTENZIONE

Per evitare il rischio di ferirsi o di danneggiare il televisore a seguito di un'eventuale caduta dell'apparecchio stesso, è necessario osservare le seguenti precauzioni.

• N on esercitare pressione eccessiva sul televisore o sulla staffa di montaggio installata alla parete.
• Prestare attenzione affinché il cavo dell'alimentatore CA del televisore non rimanga incastrato quando quest'ultimo viene fissato all'apposita staffa di montaggio a parete.
• Seguire attentamente le procedure e le istruzioni di installazione descritte nel presente manuale.
  Per installare l'apparecchio in modo sicuro, rivolgersi al proprio rivenditore Sony o a personale di assistenza qualificato.
• Prima di procedere all'installazione, verificare che la parete sia in grado di sostenere il televisore e la staffa di montaggio. È necessario installare l'apparecchio su una parete piatta e perfettamente verticale dotata di armatura interna.
• N on applicare alla staffa installata in posizione una pressione diversa dal peso del televisore.
• N on smontare, modificare o sostituire le parti della staffa di montaggio a parete.

Per i rivenditori Sony

Per l'installazione del presente prodotto, è necessario disporre di sufficiente competenza. Leggere con attenzione il presente manuale di istruzioni per garantire la sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o ferite causati da uso errato o installazione non adeguata del prodotto. Una volta terminata l'installazione, consegnare il presente manuale di istruzioni al cliente.

Avvertimento

- La presente staffa di montaggio a parete è stata progettata esclusivamente per i televisori con display LCD a colori Sony specificati.

Non utilizzare la staffa con un televisore nelle cui istruzioni non ne è specificato l'uso.

- Prestare particolare attenzione a non fare cadere il televisore durante l'installazione a parete.

Installazione

Per i rivenditori Sony

Per l'installazione, è necessario disporre di otto viti di montaggio disponibili in commercio, di bulloni di ancoraggio e così via, adatti alla parete.

Il tipo e la lunghezza delle viti necessarie dipendono dal materiale e dalla resistenza della parete. Se non si conosce il materiale di cui è costituita la parete, rivolgersi al proprio rivenditore Sony o a personale di assistenza qualificato.

Punto 1: Verifica dei componenti

Verificare che nessun componente risulti mancante nella confezione.

Staffa A (1)	Staffa C (3)(0°, 5°, 10°)	Staffa E (1) Viti (6)	(con rondella)
Staffa B (1)[IMAGE]	Staffa D (1)[IMAGE]		Dispositivo di bloccaggio (1)

Punto 2: Individuare il luogo appropriato per l'installazione

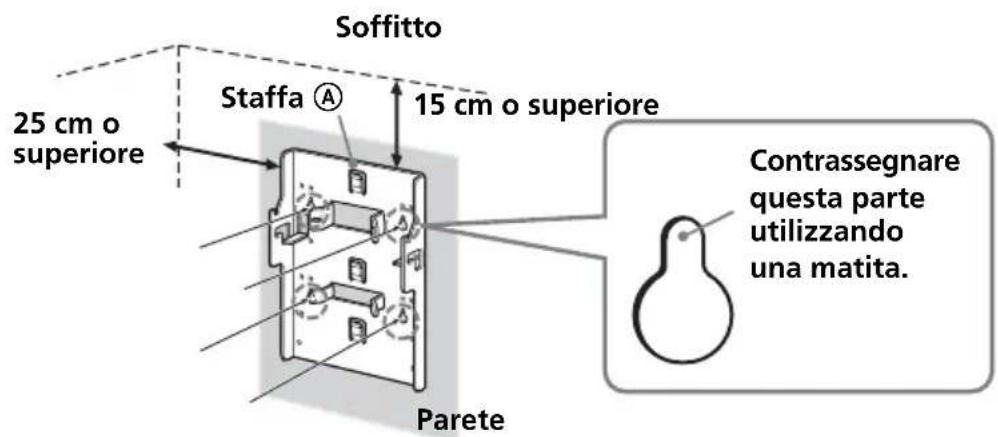

Individuare il punto della parete in cui si desidera installare il televisore. Quindi, posizionare la staffa Ⓐ in corrispondenza del punto di installazione e contrassegnare i quattro fori per le viti sulla parete utilizzando una matita. Prima di eseguire tale operazione, assicurarsi che la distanza tra l'estremità superiore della staffa Ⓐ e il soffitto sia pari o superiore a 15 cm e che quella tra l'estremità laterale della staffa Ⓐ e la parete laterale sia pari o superiore a 25 cm.

Nota

Applicare la staffa Ⓐ in posizione parallela rispetto al pavimento.

Punto 3: Fissare la staffa Ⓐ alla parete

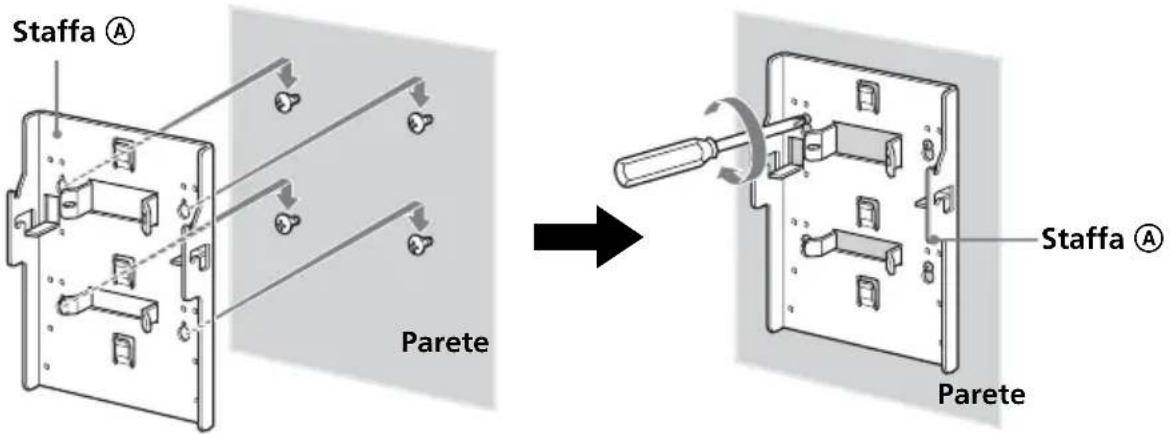

1 Inserire quattro delle viti precedentemente preparate in corrispondenza delle posizioni contrassegnate al Punto 2 (pagina 4).

Per il momento, non stringere completamente le viti. Lasciare uno spazio di 2 - 3 mm dalla parete.

2 Premere la staffa Ⓐ verso la parete, quindi farla scorrere verso il basso. Infine, stringere completamente le quattro viti alla parete.

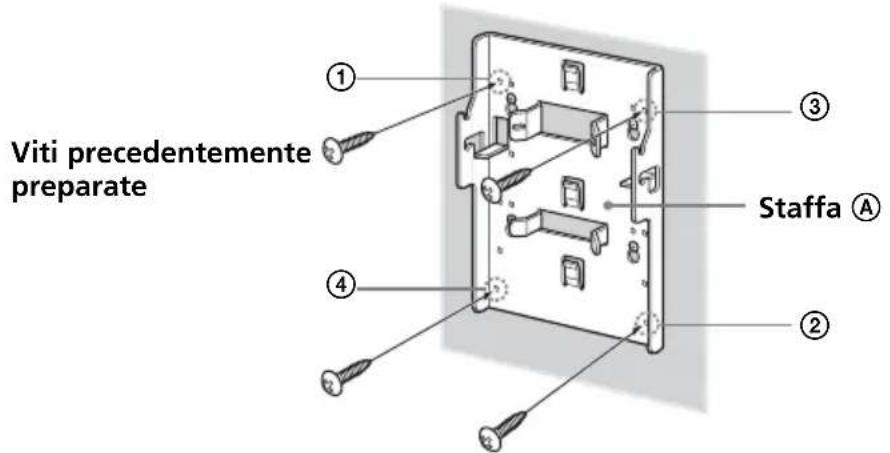

3 Inserire negli appositi fori quattro delle viti precedentemente preparate, quindi stringerle saldamente nell'ordine da ① a ④ come illustrato di seguito.

continua

Punto 4: Applicare la staffa Ⓑ al televisore

Prima di applicare la staffa Ⓑ, rimuovere il coperchio posteriore del televisore e scollegare tutti i cavi dal televisore stesso.

Per le modalità di rimozione del coperchio posteriore del televisore, consultare le istruzioni per l'uso in dotazione con il televisore stesso.

(Nelle illustrazioni del presente manuale il KLV-21SR2/KLV-L23M1 è utilizzato a scopo esemplificativo.)

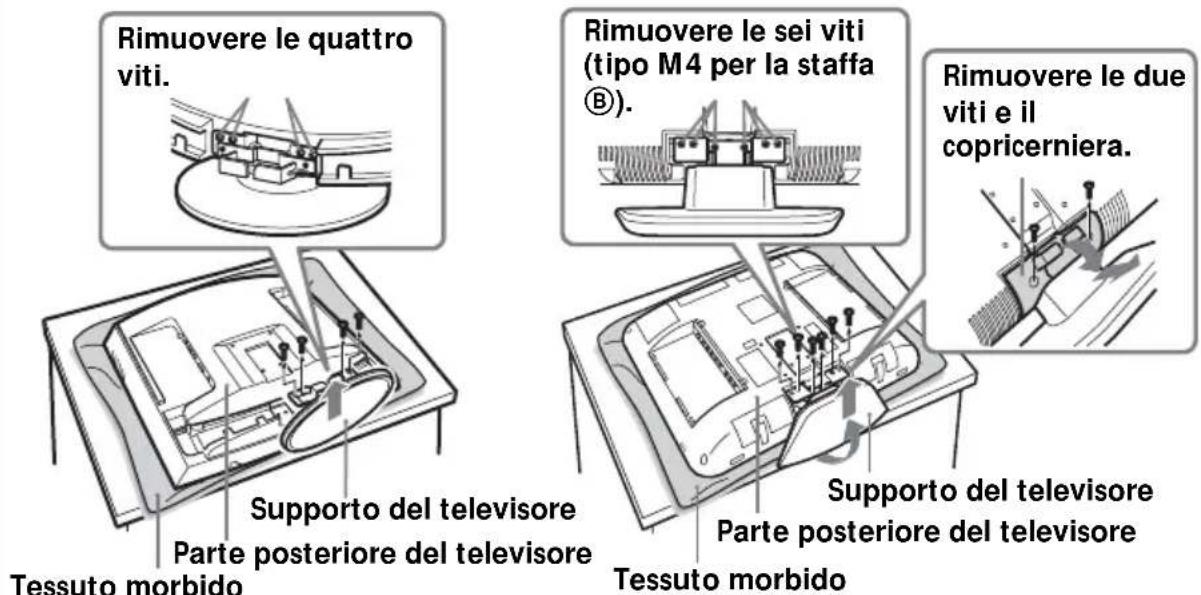

1 Rimuovere le viti come raffigurato di seguito, quindi il supporto dal televisore.

Onde evitare di danneggiare la superficie del display LCD, collocare il televisore su un tessuto morbido.

KLV-21SR2 KLV-L23M1

Per fissare la staffa Ⓑ al televisore, utilizzare le viti rimosse dal supporto del televisore e non quelle rimosse dal copricerniera.

Note

• Collocare il solo televisore sul tavolo, come raffigurato sopra. Se anche il supporto del televisore viene posizionato sul tavolo, il televisore potrebbe risultare instabile e causare danni.
• Per rimuovere il supporto del televisore, tenerlo saldamente.

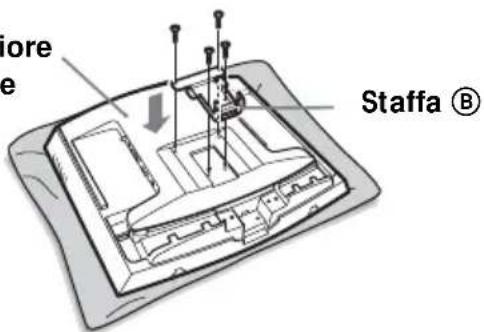

2 Fissare la staffa Ⓑ al televisore in modo saldo utilizzando le quattro viti rimoss al punto 1.

Parte posteriore del televisore

Punto 5: Installare il coperchio posteriore sul televisore

(Nelle illustrazioni del presente manuale il KLV-21SR2/KLV-L23M1 è utilizzato a scopo esemplificativo.)

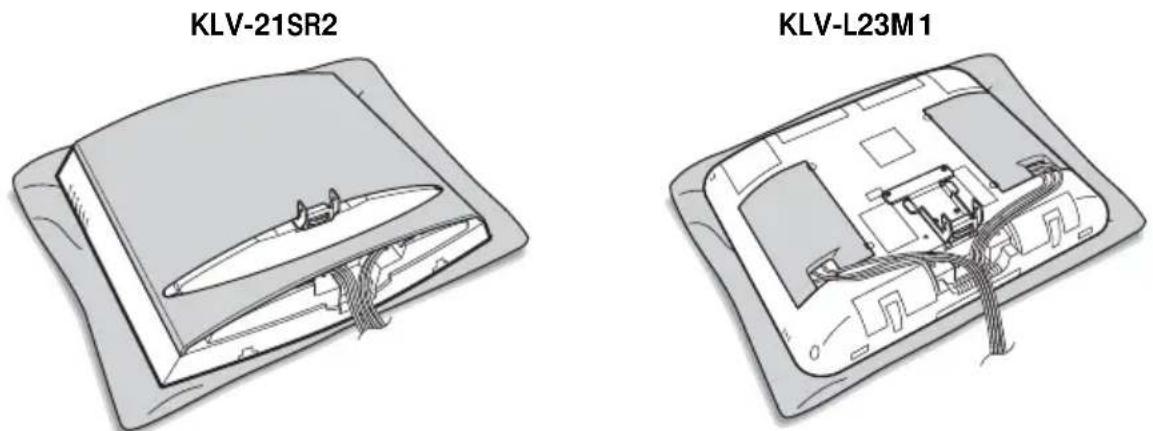

1 Collegare i cavi.

Il collegamento/raggruppamento dei cavi varia in base al modello di televisore in uso. Per ulteriori informazioni, consultare le istruzioni per l'uso del televisore.

Nota

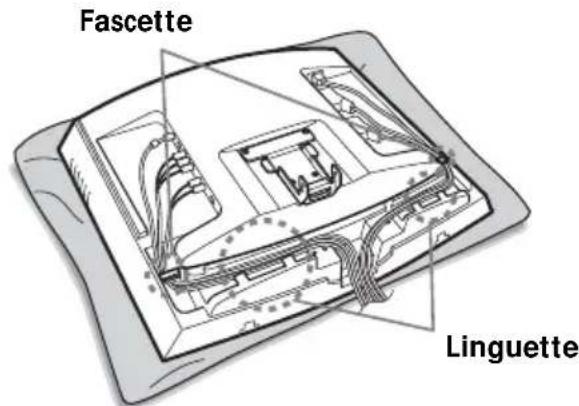

Se i cavi non vengono inseriti in modo corretto nelle scanalature, potrebbe non essere possibile applicare il coperchio posteriore.

Installare il coperchio posteriore.

Per il KLV-L23M1, installare al posto del coperchio posteriore i copricavi. Per il KLV-20SR3, passare direttamente al punto 6.

Per ulteriori informazioni sull'uso del coperchio posteriore, consultare le Istruzioni per l'uso del televisore.

Nota

Durante l'installazione del coperchio posteriore, prestare attenzione a non danneggiare lo stesso con la staffa Ⓑ.

Punto 6: Applicare le staffe Ⓒ, Ⓓ ed Ⓔ al televisore

Onde evitare di danneggiare la superficie del coperchio posteriore del televisore, sistemarvi sopra un tessuto morbido.

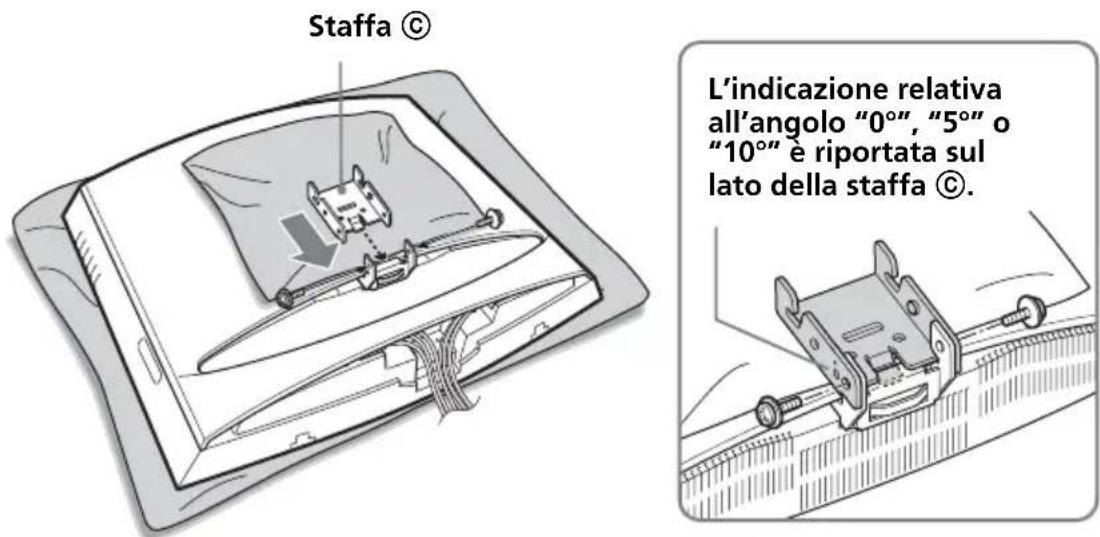

1 Applicare la staffa © con l'angolo desiderato alla staffa Ⓑ.

Inserire la parte dotata di gancetto della staffa Ⓑ nella staffa Ⓑ come illustrato di seguito. Verificare che entrambi i lati della staffa Ⓒ siano all'esterno della staffa Ⓓ, quindi fissarli in modo saldo utilizzando due delle viti in dotazione.

Sono disponibili tre tipi di staffa ©, ciascuno con un angolo differente: 0°, 5° e 10°. Selezionare la staffa © con l'angolo desiderato che si desidera applicare.

L'illustrazione riportata di seguito mostra un esempio di applicazione della staffa © con un angolo di 0°.

2

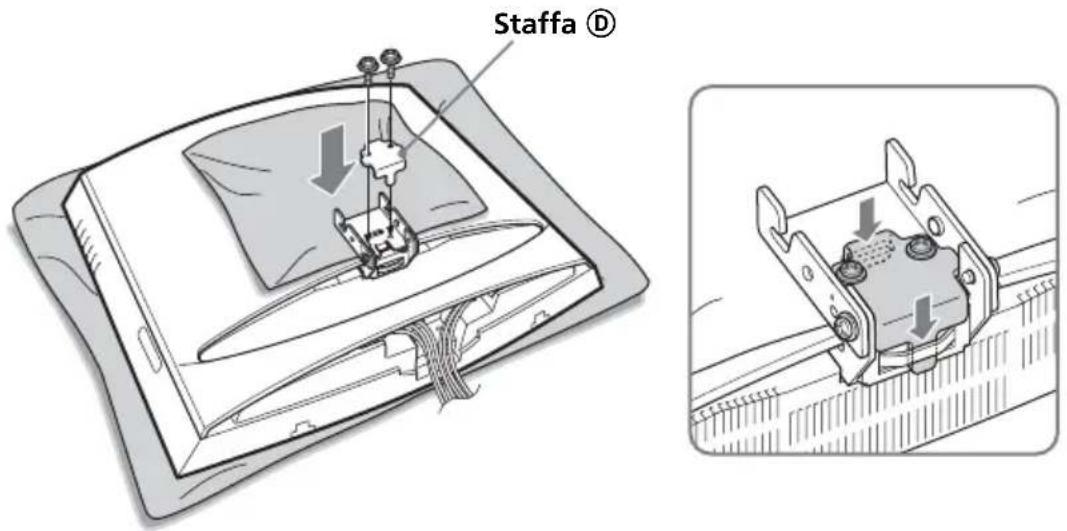

Applicare la staffa Ⓓ alla staffa Ⓒ, quindi fissarle in modo saldo utilizzando due delle viti in dotazione.

Posizionare la staffa Ⓓ sulla staffa Ⓒ come illustrato di seguito, quindi fissarle utilizzando le due viti.

3

Applicare la staffa Ⓔ alla staffa Ⓒ, quindi fissarle in modo saldo utilizzando due delle viti in dotazione.

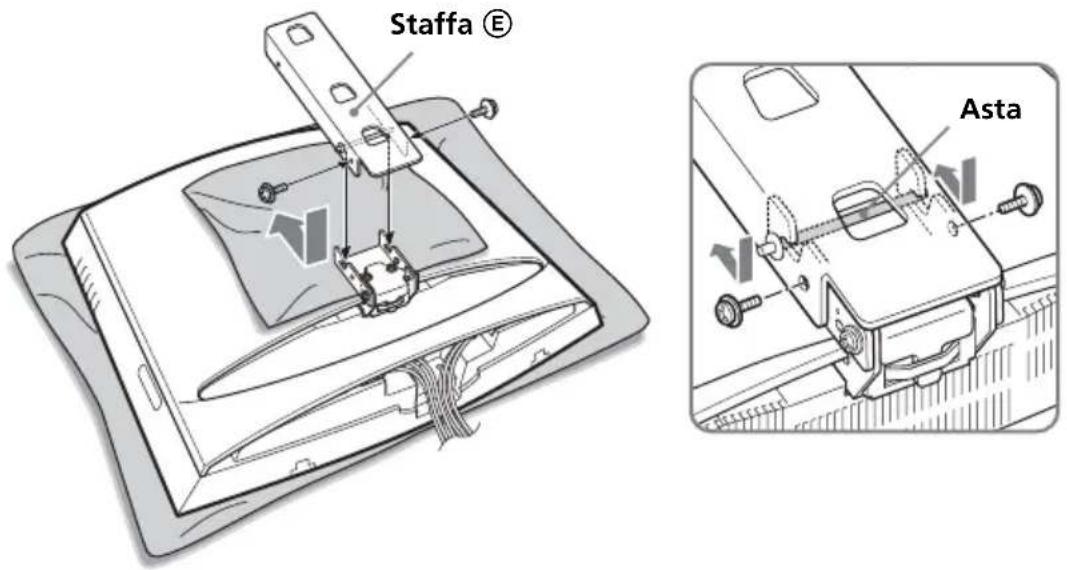

Inserire l'asta della staffa Ⓔ nelle tacche sulla staffa Ⓒ come illustrato di seguito, quindi fissarle utilizzando le due viti, una per ciascun lato. Una volta completata l'applicazione della staffa Ⓔ, rimuovere il tessuto morbido dal coperchio posteriore del televisore.

Nota

Prestare attenzione a non far rimanere le dita incastrate tra le staffe durante l'applicazione.

Punto 7: Fissare il televisore alla parete

1

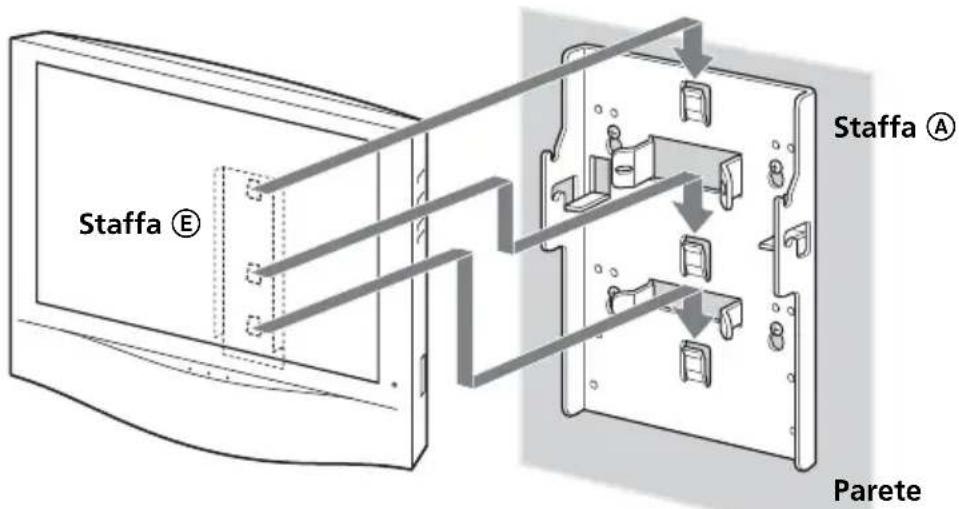

Agganciare la staffa Ⓔ alla staffa Ⓔ.

Note

• Tenere saldamente il televisore. Prestare particolare attenzione nel caso in cui il televisore venga fissato in posizione elevata.
• Prima di rilasciare il televisore, verificare che la staffa Ⓔ sia fissata saldamente alla staffa Ⓔ in tre punti.

2

Inserire il dispositivo di bloccaggio.

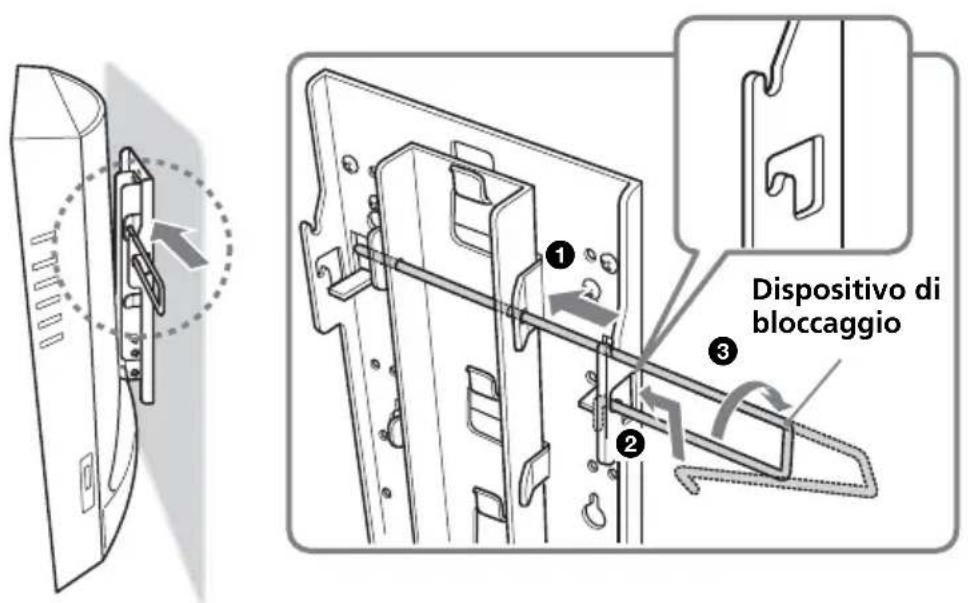

È possibile inserire il dispositivo di bloccaggio da uno dei due lati. L'illustrazione riportata di seguito mostra un esempio di inserimento del dispositivo di bloccaggio dal lato destro.

①Inserire la parte più lunga del dispositivo di bloccaggio nei fori sulla staffa Ⓔ.
②Inserire il lato ricurvo del dispositivo di bloccaggio nel foro sulla staffa Ⓐ. Tenere premuto il dispositivo di bloccaggio in corrispondenza del punto ⓐper farne passare l'estremità attraverso il foro.
③ Ruotare il dispositivo di bloccaggio fino a che non si arresta saldamente in posizione.

Nota

Onde evitare che il dispositivo di bloccaggio fuoriesca dalle staffe, lo spazio tra entrambe le estremità del dispositivo è superiore rispetto a quello tra i fori sulle staffe. Tenere premuto il dispositivo di bloccaggio in corrispondenza del punto ⓐ in modo tale che passi attraverso i fori.

Se il televisore viene sollevato e il dispositivo di bloccaggio non è installato correttamente, è possibile che il televisore si stacchi dalla staffa di montaggio a parete causando ferite gravi.

Assicurarsi di inserire e fissare il dispositivo di bloccaggio in posizione.

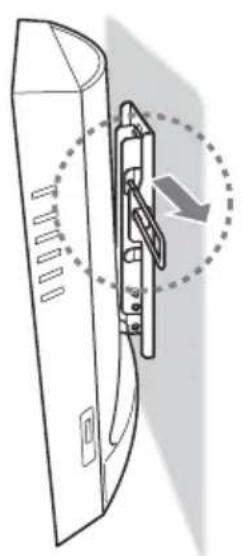

Rimozione del televisore dalla staffa a parete per TV

Rimuovere il dispositivo di bloccaggio dalle staffe Ⓐ ed Ⓔ, quindi staccare il televisore dalla staffa di montaggio a parete.

Caratteristiche tecniche

Il valore varia in base all'angolo della staffa ©.

Angolo della staffa ©	a
0° 55 mm
5° 63 mm
10° 71 mm

Peso della staffa: circa 1,6 kg

Peso sostenibile: circa 12 kg

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.
