INSTRUKCJA OBSŁUGI SUW210 SONY
- Ścienny wspornik mocujący jest przeznaczony do użytku z telewizorem kolorowym LCD Sony KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/ KLV-L23M1.

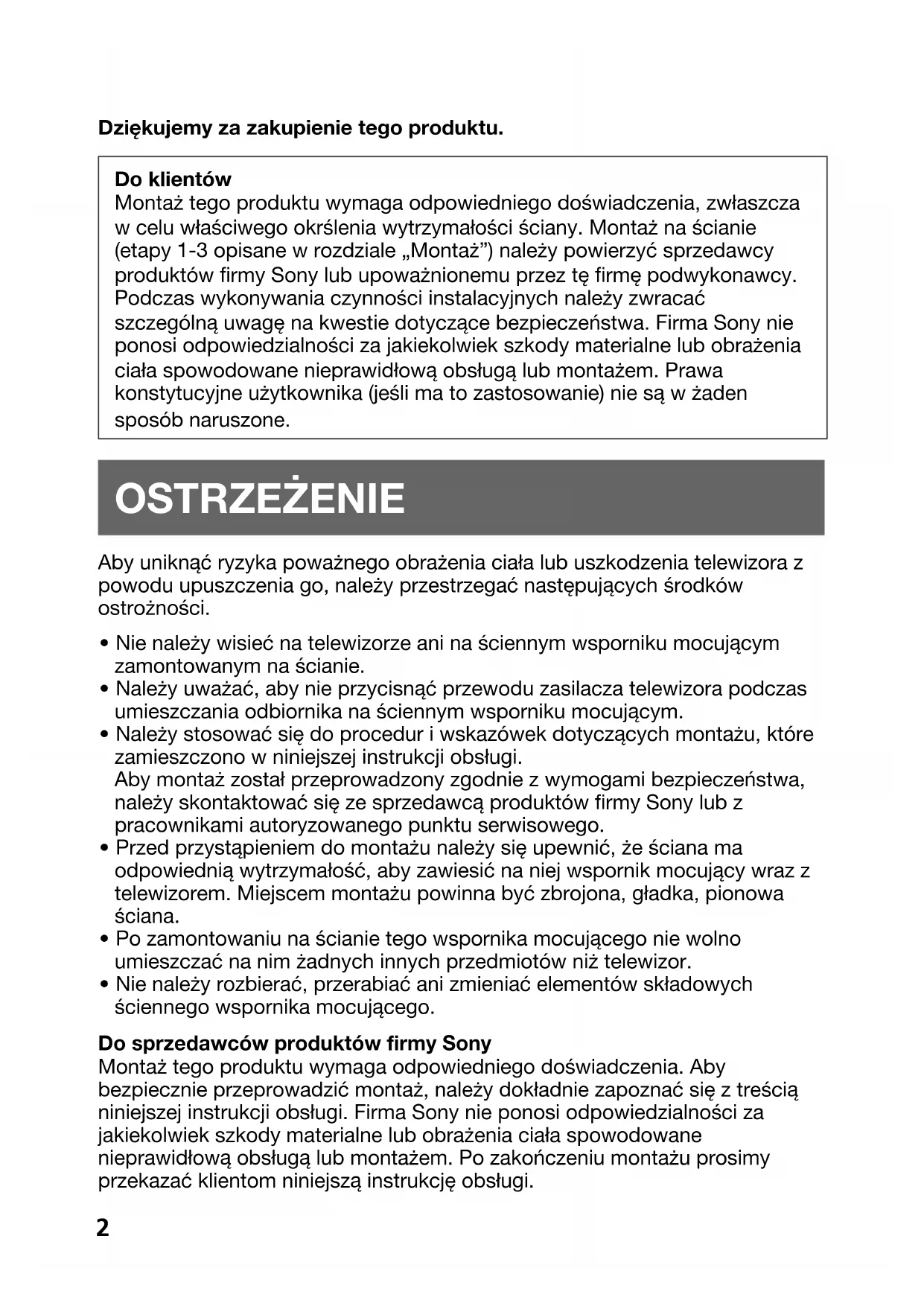

кpонштeйнa C 0° 55 мм 5° 63 мм 10° 71 мм2 Dziękujemy za zakupienie tego produktu. Do klientów Montaż tego produktu wymaga odpowiedniego doświadczenia, zwłaszcza w celu właściwego okrślenia wytrzymałości ściany. Montaż na ścianie (etapy 1-3 opisane w rozdziale „Montaż”) należy powierzyć sprzedawcy produktów firmy Sony lub upoważnionemu przez tę firmę podwykonawcy. Podczas wykonywania czynności instalacyjnych należy zwracać szczególną uwagę na kwestie dotyczące bezpieczeństwa. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody materialne lub obrażenia ciała spowodowane nieprawidłową obsługą lub montażem. Prawa konstytucyjne użytkownika (jeśli ma to zastosowanie) nie są w żaden sposób naruszone. OSTRZEŻENIE Aby uniknąć ryzyka poważnego obrażenia ciała lub uszkodzenia telewizora z powodu upuszczenia go, należy przestrzegać następujących środków ostrożności.
- Nie należy wisieć na telewizorze ani na ściennym wsporniku mocującym zamontowanym na ścianie.
- Należy uważać, aby nie przycisnąć przewodu zasilacza telewizora podczas umieszczania odbiornika na ściennym wsporniku mocującym.
- Należy stosować się do procedur i wskazówek dotyczących montażu, które zamieszczono w niniejszej instrukcji obsługi. Aby montaż został przeprowadzony zgodnie z wymogami bezpieczeństwa, należy skontaktować się ze sprzedawcą produktów firmy Sony lub z pracownikami autoryzowanego punktu serwisowego.
- Przed przystąpieniem do montażu należy się upewnić, że ściana ma odpowiednią wytrzymałość, aby zawiesić na niej wspornik mocujący wraz z telewizorem. Miejscem montażu powinna być zbrojona, gładka, pionowa ściana.
- Po zamontowaniu na ścianie tego wspornika mocującego nie wolno umieszczać na nim żadnych innych przedmiotów niż telewizor.
- Nie należy rozbierać, przerabiać ani zmieniać elementów składowych ściennego wspornika mocującego. Do sprzedawców produktów firmy Sony Montaż tego produktu wymaga odpowiedniego doświadczenia. Aby bezpiecznie przeprowadzić montaż, należy dokładnie zapoznać się z treścią niniejszej instrukcji obsługi. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody materialne lub obrażenia ciała spowodowane nieprawidłową obsługą lub montażem. Po zakończeniu montażu prosimy przekazać klientom niniejszą instrukcję obsługi.3 Ostrzeżenie
- Ten ścienny wspornik mocujący jest przeznaczony wyłącznie do określonych kolorowych telewizorów LCD firmy Sony. Nie należy stosować tego uchwytu w przypadku odbiornika, w którego instrukcji obsługi nie podano możliwości jego użycia.
- Należy szczególnie uważać, aby nie upuścić telewizora podczas montowania go wysoko na ścianie. Montaż Na potrzeby montażu należy przygotować osiem dostępnych w sprzedaży wkrętów montażowych, śrub mocujących itp. przystosowanych do mocowania w ścianie. Rodzaj i długość wymaganych wkrętów zależy od materiału, z jakiego jest wykonana ściana, i od jej wytrzymałości. Jeśli nie wiesz, z jakiego materiału wykonana jest ściana, skontaktuj się z najbliższym sprzedawcą produktów firmy Sony lub z wykwalifikowanymi pracownikami serwisu. Etap 1: Sprawdź zawartość zestawu Sprawdź, czy w zestawie znajdują się wszystkie jego składniki.

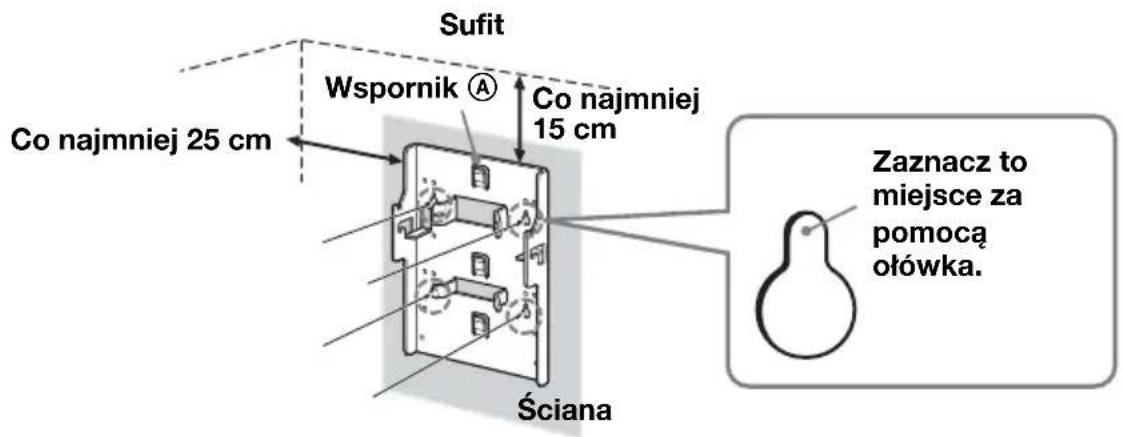

Do sprzedawców produktów firmy Sony Wspornik A (1) Wspornik C (3) (0°, 5°, 10°) Wspornik E (1) Wkręt (6)(z podkładką) Wspornik B (1) Wspornik D (1) Pręt blokujący (1) ciąg dalszy4 Etap 2: Wybierz miejsce montażu Wybierz miejsce zamontowania telewizora na ścianie. Następnie umieść wspornik A w miejscu montażu i zaznacz na ścianie za pomocą ołówka cztery punkty odpowiadające otworom pod wkręty. Przed zaznaczeniem miejsc na otwory upewnij się, że odległość między górną krawędzią wspornika A i sufitem wynosi co najmniej 15 cm, natomiast między boczną krawędzią wspornika A i boczną ścianą – co najmniej 25 cm. Uwaga Wspornik A należy wypoziomować względem podłogi. Zaznacz tomiejsce zapomocąołówka.Co najmniej 25 cmWspornik ASufitCo najmniej15 cmŚciana5 Etap 3: Przykręć wspornik A do ściany
Umieść cztery przygotowane wcześniej wkręty w miejscach zaznaczonych w etapie 2 (strona 4). Na razie nie dokręcaj wkrętów do końca. Pozostaw 2-3 mm wolnegomiejsca od ściany.

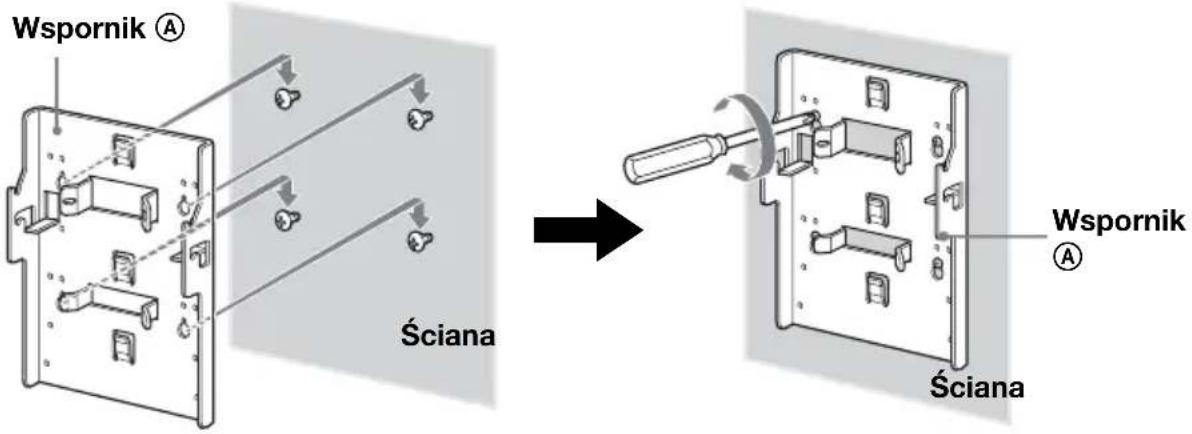

Przyciśnij wspornik A do ściany i przesuń go w dół. Następnie dokręć wkręty do ściany.

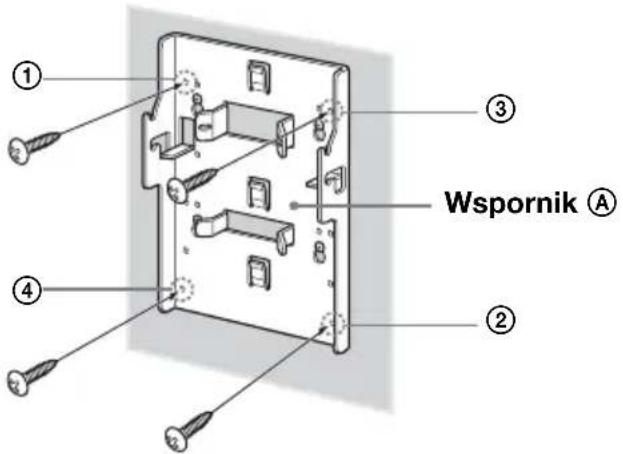

Umieść w odpowiednich otworach cztery przygotowane wcześniej wkręty, a następnie dokręć je starannie w kolejności od 1 do 4, jak pokazano poniżej. PrzygotowanewkrętyŚciana2-3 mm ŚcianaWspornik PrzygotowanewkrętyWspornik AŚcianaWspornik A
ciąg dalszy6 Etap 4: Dołącz wspornik B do telewizora Przed zamocowaniem wspornika B zdejmij tylną pokrywę telewizora i odłącz od niego wszystkie kable. Informacje o zdejmowaniu tylnej pokrywy telewizora można znaleźć w dołączonej do niego instrukcji obsługi. (Rysunki zamieszczone w niniejszej instrukcji przedstawiają w celach przykładowych modele KLV-21SR2/KLV-L23M1).

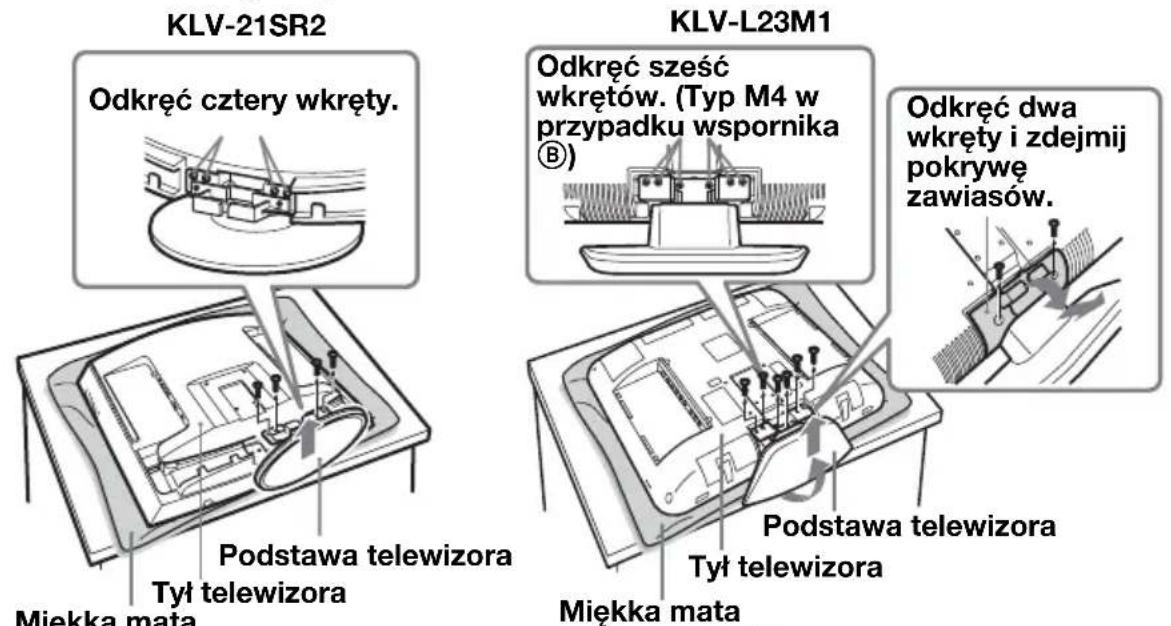

Odkręć wkręty, jak pokazano poniżej, a następnie zdejmij podstawę telewizora. Aby zapobiec uszkodzeniu powierzchni wyświetlacza LCD, umieść telewizor na miękkiej macie. Uwagi• Umieść na stole tylko korpus telewizora, jak pokazano powyżej. Jeśli na stolezostanie również umieszczona podstawa telewizora, korpus będzie niestabilny, comoże doprowadzić do jego uszkodzenia.• Przy odłączaniu podstawy telewizora należy ją mocno trzymać.

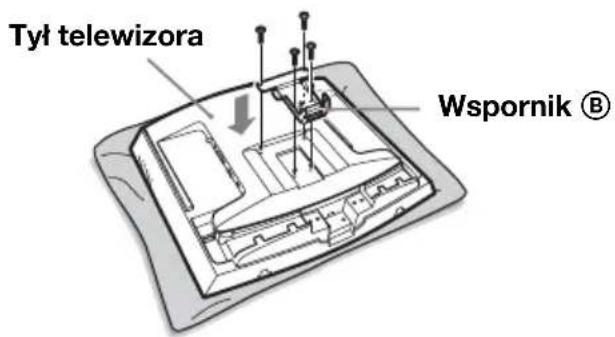

Przykręć starannie wspornik B do telewizora za pomocą czterech wkrętów wykręconych w trakcie wykonywania czynności Etapu 1. Tył telewizoraWspornik BMiękka mataTył telewizoraPodstawa telewizoraOdkręć cztery wkręty.Odkręć sześćwkrętów. (Typ M4 wprzypadku wspornikaB)Odkręć dwawkręty i zdejmijpokrywęzawiasów.Miękka mataTył telewizoraPodstawa telewizoraKLV-21SR2KLV-L23M1Przymocuj wspornik B do telewizora TV przyużyciu wkrętów, którymi była przymocowanapodstawa telewizora. Nie należy używać do tegocelu wkrętów mocujących pokrywę zawiasów.7 Etap 5: Przymocuj tylną pokrywę telewizora (Rysunki zamieszczone w niniejszej instrukcji przedstawiają w celach przykładowych modele KLV-21SR2/KLV-L23M1).

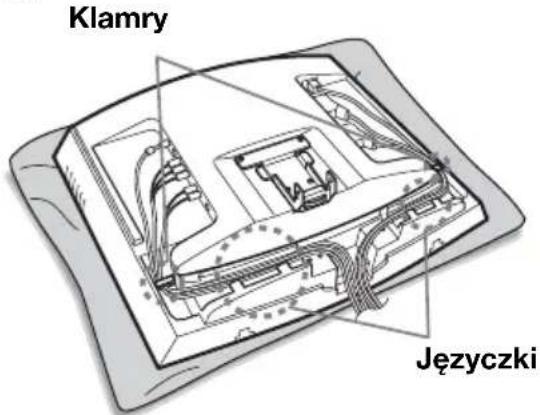

Podłącz kable. Sposób podłączania/zbierania kabli w wiązkę jest uzależniony od modelu telewizora. Szczegółowe informacje można znaleźć w Instrukcji obsługi telewizora. UwagaJeśli kable nie zostaną starannie umieszczone w rowkach, założenie tylnej pokrywymoże stać się niemożliwe.

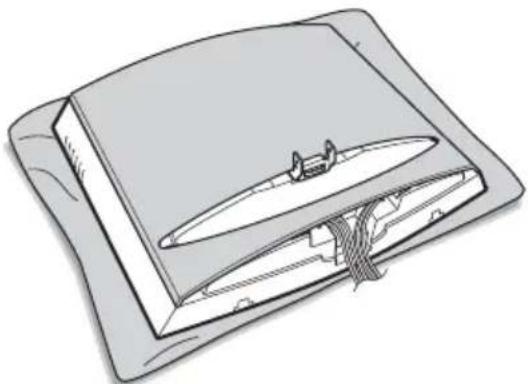

Przymocuj tylną pokrywę. W przypadku modelu KLV-L23M1 zamiast tylnej pokrywy należy przymocować pokrywy kabli. W przypadku modelu KLV-20SR3 zamiast mocowania tylnej pokrywy należy przejść do Punktu 6. Szczegółowe informacje na temat sposobu mocowania tylnej pokrywy można znaleźć w Instrukcji obsługi telewizora. Uwaga Podczas mocowania tylnej pokrywy należy uważać, aby wspornik B nie spowodował jej uszkodzenia.KlamryJęzyczkiciąg dalszyKLV-21SR2KLV-L23M18 Etap 6: Dołącz do telewizora wsporniki C, D i E Aby zapobiec uszkodzeniu powierzchni tylnej pokrywy telewizora, umieść na niej miękką matę.

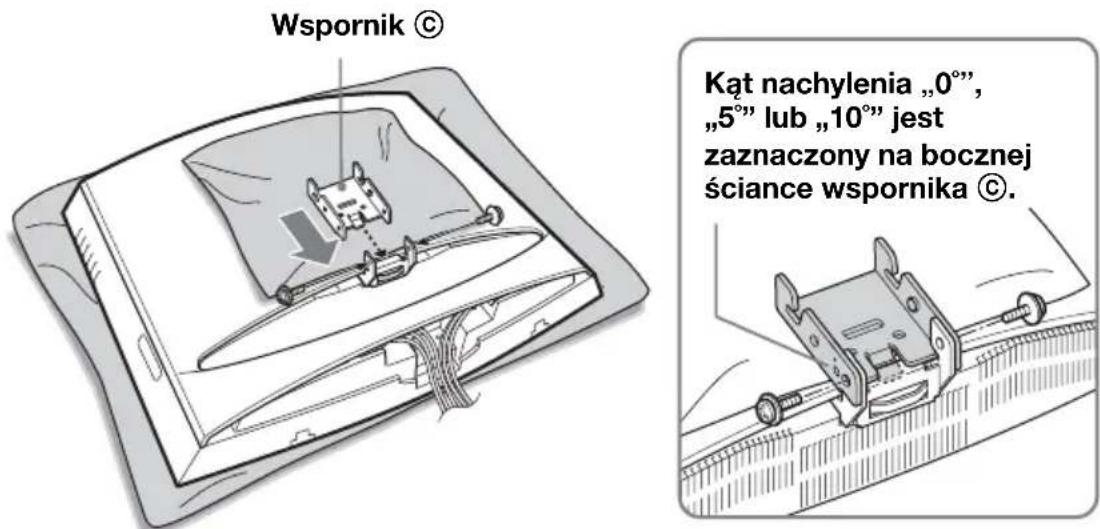

Przykręć do wspornika B wspornik C pod żądanym kątem. Wsuń zaczep wspornika C w odpowiednią część wspornika B, jak pokazano poniżej. Sprawdź, czy obie krawędzie wspornika C znajdują się na zewnątrz wspornika B, a następnie dokręć je mocno za pomocą dwóch dostarczonych wkrętów. Są dostępne trzy rodzaje wspornika C, każdy o innym kącie nachylenia: 0˚, 5˚ i 10˚. Wybierz wspornik C o żądanym kącie nachylenia. Na poniższym rysunku pokazano przykładowo sposób przykręcenia wspornika C o kącie nachylenia 0˚. Wspornik CKąt nachylenia „0˚”,„5˚” lub „10˚” jestzaznaczony na bocznejściance wspornika C.9

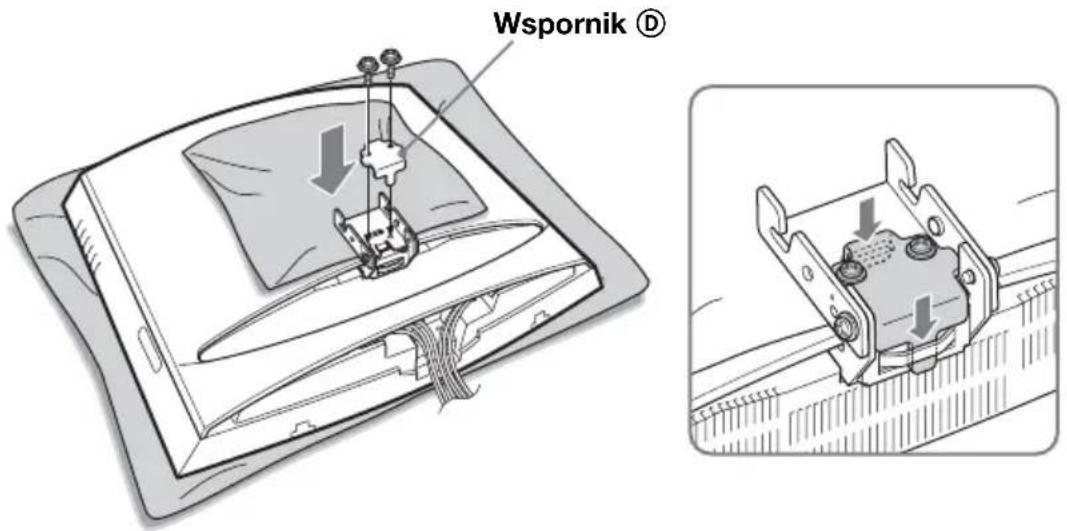

Dołącz wspornik D do wspornika C i przykręć go mocno za pomocą dwóch dostarczonych wkrętów. Wsuń wspornik D do wspornika C, jak pokazano poniżej, a następnie przykręć go dwoma wkrętami.

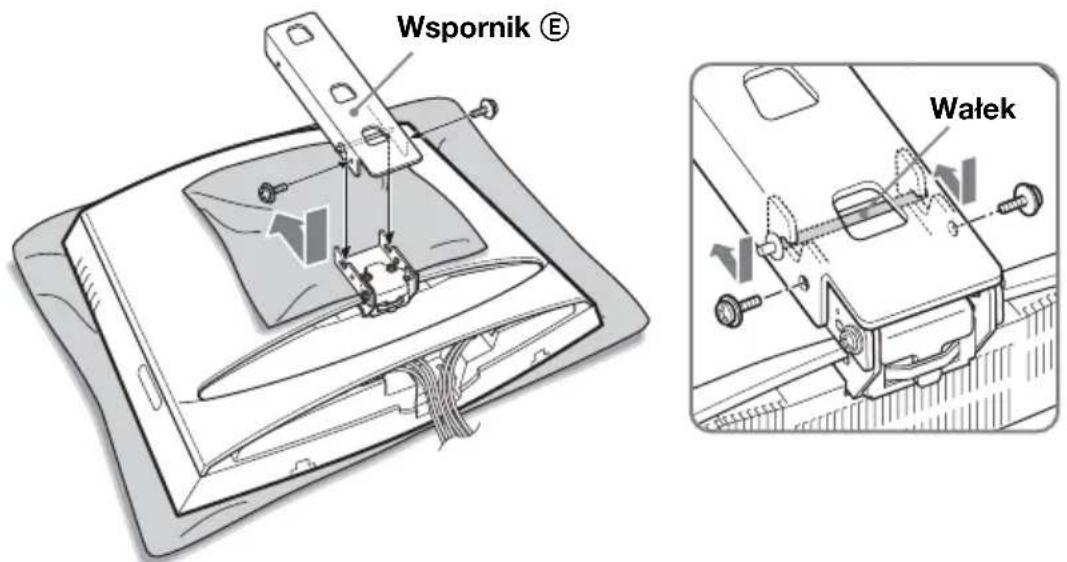

Dołącz wspornik E do wspornika C i przykręć go mocno za pomocą dwóch dostarczonych wkrętów. Wsuń wałek wspornika E w wycięcia we wsporniku C, jak pokazano poniżej, a następnie skręć oba wsporniki dwoma wkrętami. Po dołączeniu wspornika E zdejmij miękką matę z tylnej pokrywy telewizora. Uwaga Należy uważać, aby nie przytrzasnąć sobie palców między dwoma wspornikamipodczas ich łączenia.Wspornik DWspornik EWałekciąg dalszy10 Etap 7: Zamocuj telewizor na ścianie

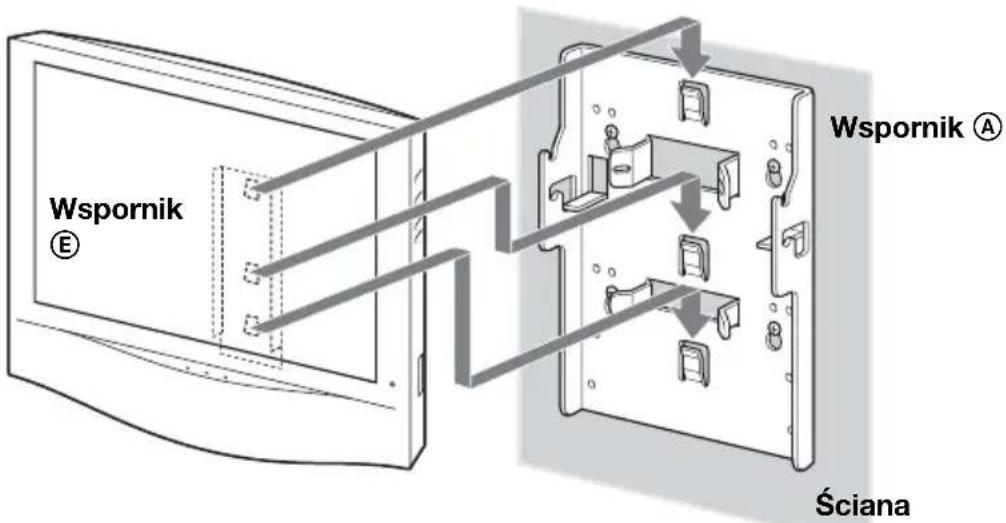

Zaczep wspornik E na wsporniku A. Uwagi• Mocno trzymaj telewizor. Należy szczególnie uważać przy montowaniu telewizorawysoko na ścianie.
- Nie puszczaj telewizora, dopóki nie masz pewności, że wspornik E mocno trzyma się wspornika A w trzech miejscach.Wspornik Wspornik AŚciana11

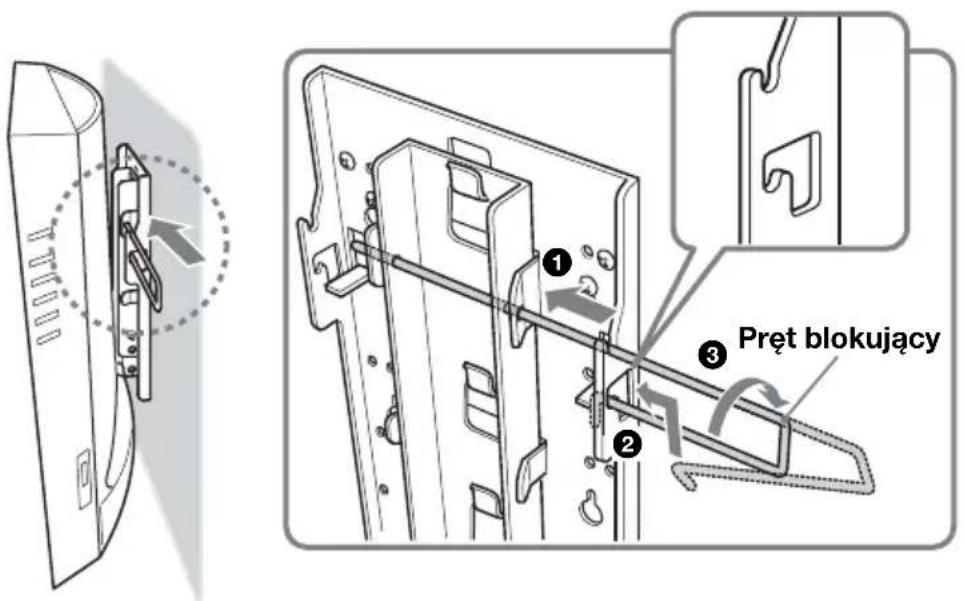

Wsuń pręt blokujący. Pręt blokujący można wsunąć z jednej lub z drugiej strony. Na poniższym rysunku pokazano przykładowo, jak należy wsunąć pręt blokujący od prawej strony. 1 Wsuń dłuższą część pręta blokującego w otwory znajdujące się we wsporniku E. 2 Wsuń zakrzywioną część pręta blokującego w otwór we wsporniku A. Przytrzymaj i wciśnij pręt blokujący w miejscu , aby przełożyć jego koniec przez otwór. 3 Obróć pręt blokujący aż do oporu, aby zatrzasnął się w otworze. Uwaga Aby zapobiec wysunięciu się pręta blokującego zewsporników, jego długość jest większa niż odległość międzyotworami znajdującymi się we wspornikach. Przytrzymaj iwciśnij pręt blokujący w miejscu , aby przełożyć go przezotwory. Ostrzeżenie Jeśli telewizor zostanie uniesiony, a pręt blokujący nie jest zamontowany poprawnie,odbiornik może spaść ze ściennego wspornika mocującego i spowodować poważneobrażenia.Należy wsunąć pręt blokujący i zamocować go we właściwy sposób.

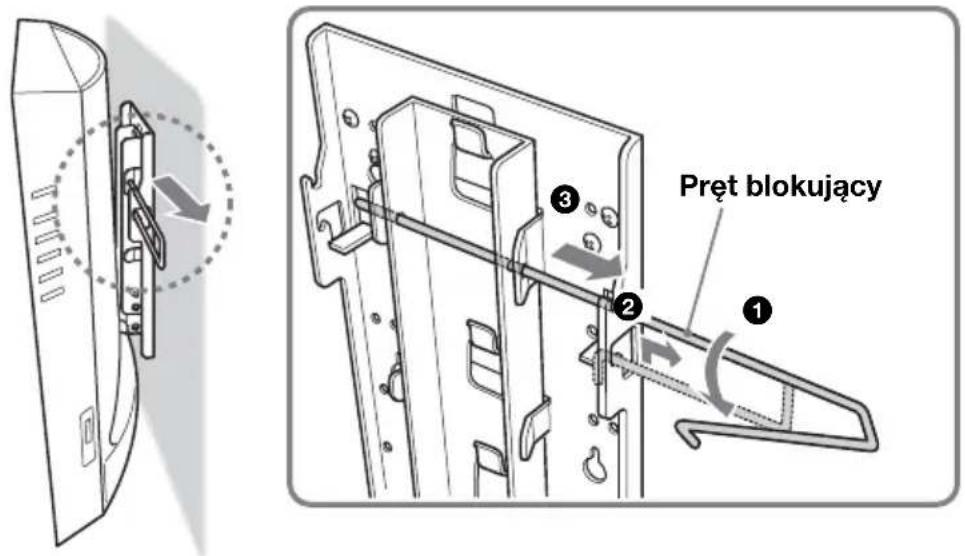

ciąg dalszyPręt blokujący12 Zdejmowanie telewizora ze ściennego wspornika mocującego Wysuń pręt blokujący ze wsporników A i E, a następnie zdejmij telewizor ze ściennego wspornika mocującego.

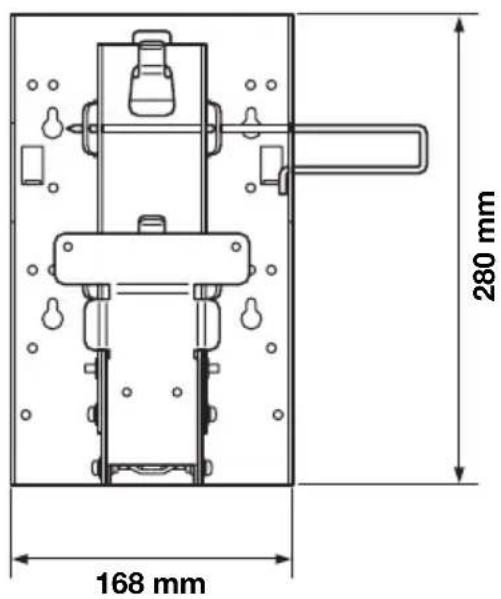

Pręt blokujący13 Dane techniczne Masa wspornika: Ok. 1,6 kg Dopuszczalny ciężar obciążenia: Ok. 12 kg Wygląd zewnętrzny oraz dane techniczne mogą ulec zmianie bez powiadomienia. Wartość zależy od kąta nachylenia wspornika C. Kąt nachylenia wspornika C 0˚ 55 mm 5˚ 63 mm 10˚ 71 mm 280 mm 168 mm1415Printed in Japan Printed on 100% recycled paper.
