Este suporte de montagem na parede foi concebido para ser utilizado com o televisor comecrã LCD a cores Sony KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1. Bruksanvisning

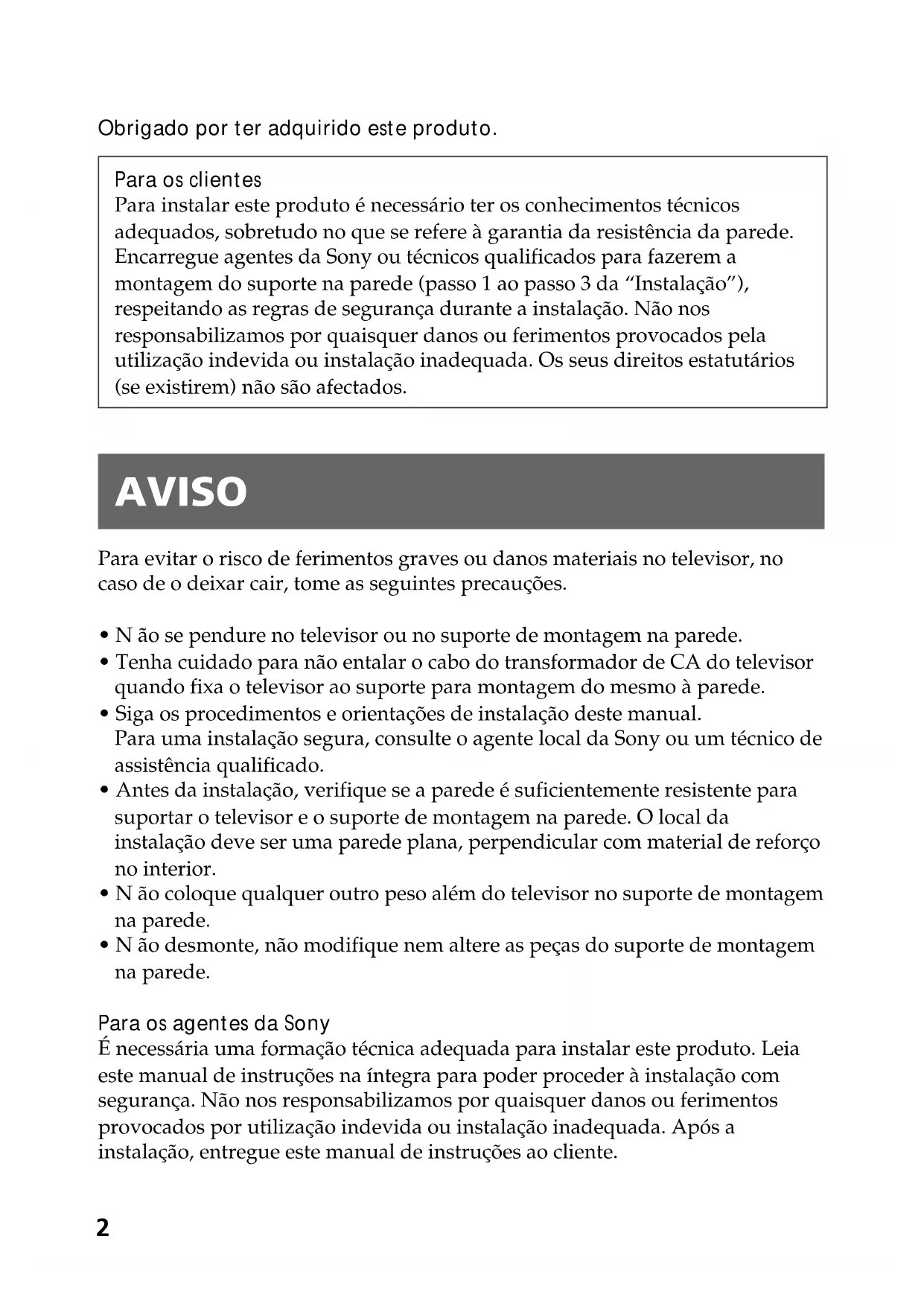

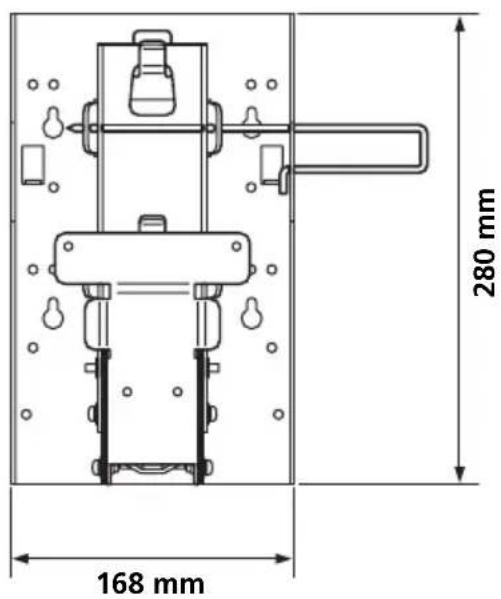

Dispositivo di bloccaggio13 Caratteristiche tecniche Peso della staffa: circa 1,6 kg Peso sostenibile: circa 12 kg Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso. Il valore varia in base all’angolo della staffa C. Angolo della staffa C 0° 55 mm 5° 63 mm 10° 71 mm 280 mm 168 mm2 Obrigado por ter adquirido este produto. Para os clientes Para instalar este produto é necessário ter os conhecimentos técnicos adequados, sobretudo no que se refere à garantia da resistência da parede. Encarregue agentes da Sony ou técnicos qualificados para fazerem a montagem do suporte na parede (passo 1 ao passo 3 da “Instalação”), respeitando as regras de segurança durante a instalação. Não nos responsabilizamos por quaisquer danos ou ferimentos provocados pela utilização indevida ou instalação inadequada. Os seus direitos estatutários (se existirem) não são afectados. AVISO Para evitar o risco de ferimentos graves ou danos materiais no televisor, no caso de o deixar cair, tome as seguintes precauções.

• Não se pendure no televisor ou no suporte de montagem na parede.

• Tenha cuidado para não entalar o cabo do transformador de CA do televisor quando fixa o televisor ao suporte para montagem do mesmo à parede.

• Siga os procedimentos e orientações de instalação deste manual. Para uma instalação segura, consulte o agente local da Sony ou um técnico de assistência qualificado.

• Antes da instalação, verifique se a parede é suficientemente resistente para suportar o televisor e o suporte de montagem na parede. O local da instalação deve ser uma parede plana, perpendicular com material de reforço no interior.

• Não coloque qualquer outro peso além do televisor no suporte de montagem na parede.

• Não desmonte, não modifique nem altere as peças do suporte de montagem na parede. Para os agentes da Sony É necessária uma formação técnica adequada para instalar este produto. Leia este manual de instruções na íntegra para poder proceder à instalação com segurança. Não nos responsabilizamos por quaisquer danos ou ferimentos provocados por utilização indevida ou instalação inadequada. Após a instalação, entregue este manual de instruções ao cliente.3 Cuidado

• Este suporte de montagem na parede foi concebido exclusivamente para ser utilizado com televisores com ecrã LCD a cores Sony. Não utilize o suporte com um televisor cujo manual de instruções não especifique a utilização deste suporte.

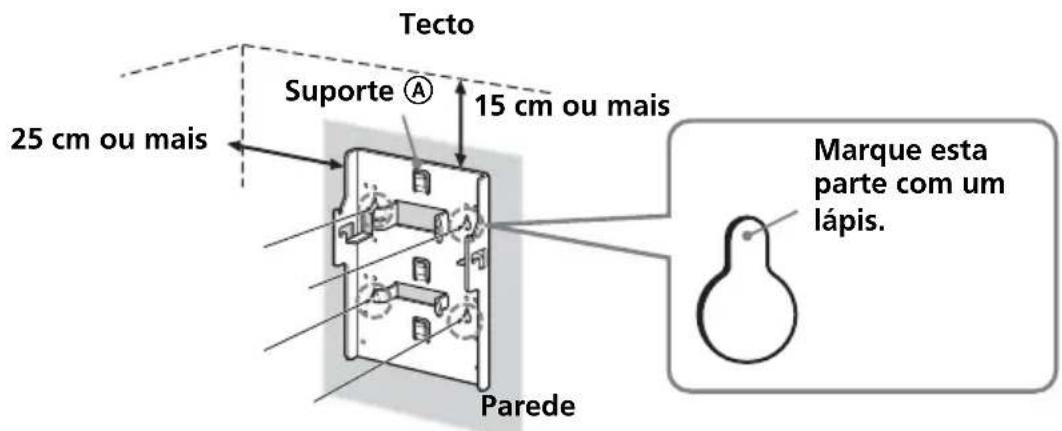

• Tenha cuidado em especial para não deixar cair o televisor quando estiver a instalá-lo na parede. Instalação Para a instalação tem de ter oito parafusos de montagem à venda no mercado, parafusos de fixação, etc., adequados ao tipo de parede. O tipo e o comprimento necessário dos parafusos depende do material e da resistência da parede. Se não sabe de que material é feita a sua parede, consulte o agente local da Sony ou um técnico de assistência qualificado. Passo 1: Verifique as peças Verifique se a embalagem contém todas as peças. Para os agentes da Sony Suporte A (1) Suporte C (3) (0°, 5°, 10°)Suporte E (1) Parafuso (6)(com anilha) Suporte B (1) Suporte D (1) Barra de fixação (1) continuação PT4 Passo 2: Escolha o local de instalação Escolha a posição na parede para instalar o televisor. Em seguida, coloque o suporte A no local de instalação e marque os quatro orifícios dos parafusos na parede com um lápis. Antes de marcar a localização dos orifícios, verifique se a distância entre a parte superior do suporte A e o tecto é de 15 cm ou mais e se a distância entre a parte lateral do suporte A e o lado da parede é de 25 cm ou mais. Nota Fixe o suporte A em paralelo ao chão. Suporte ATecto15 cm ou maisParedeMarque estaparte com umlápis.25 cm ou mais5 Passo 3: Fixe o suporte A à parede

Introduza quatro dos parafusos que preparou nas posições marcadas no Passo 2 (página 4). Não aperte totalmente os parafusos, por enquanto. Deixe um espaço de2 a 3 mm da parede.

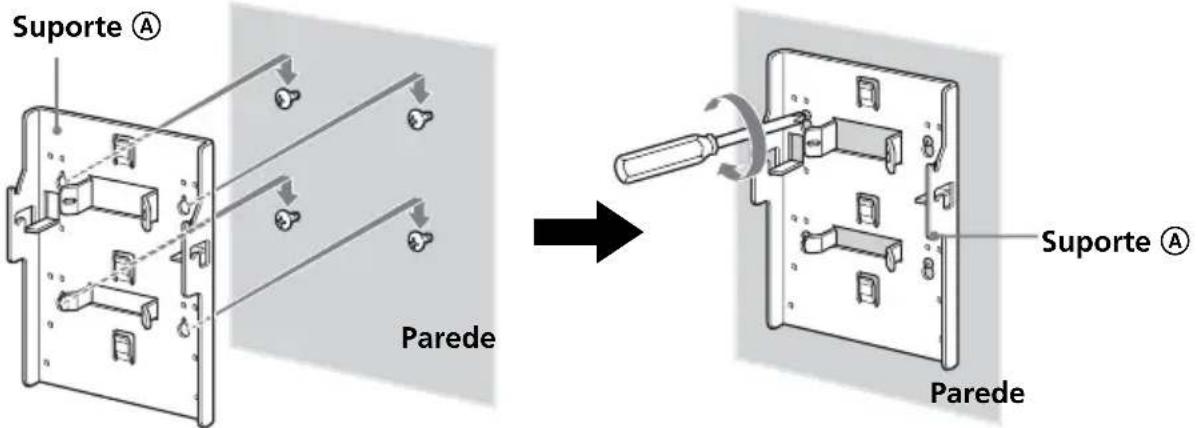

Empurre o suporte A contra a parede e faça-o deslizar para baixo. Em seguida, aperte totalmente os parafusos à parede.

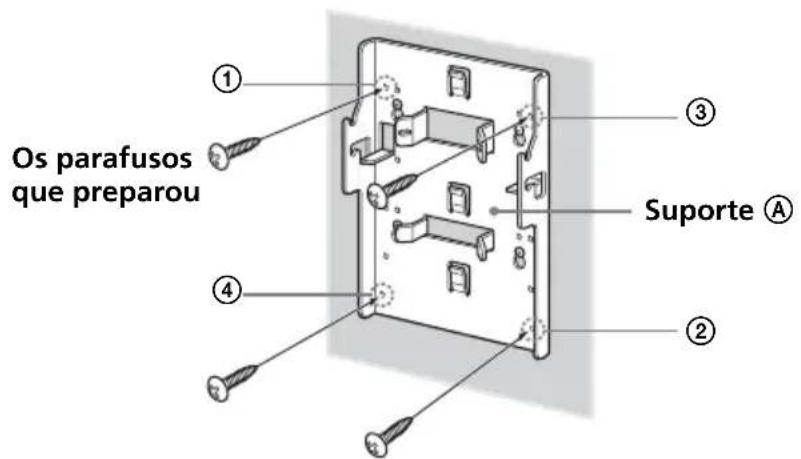

Introduza quatro dos parafusos que preparou nos orifícios respectivos e aperte-os começando no 1 e acabando no 4, como se mostra na figura abaixo. Os parafusosque preparouParede2 - 3 mm ParedeSuporte AParedeSuporte AcontinuaçãoOs parafusosque preparouSuporte A

Passo 4: Fixe o suporte B ao televisor Antes de montar o suporte B, retire a tampa traseira do televisor e desligue todos os cabos. Para saber como remover a tampa posterior do televisor, consulte o Manual de instruções fornecido com o mesmo. (As ilustrações utilizadas neste manual mostram como exemplo o modelo KLV- 21SR2/KLV-L23M1).

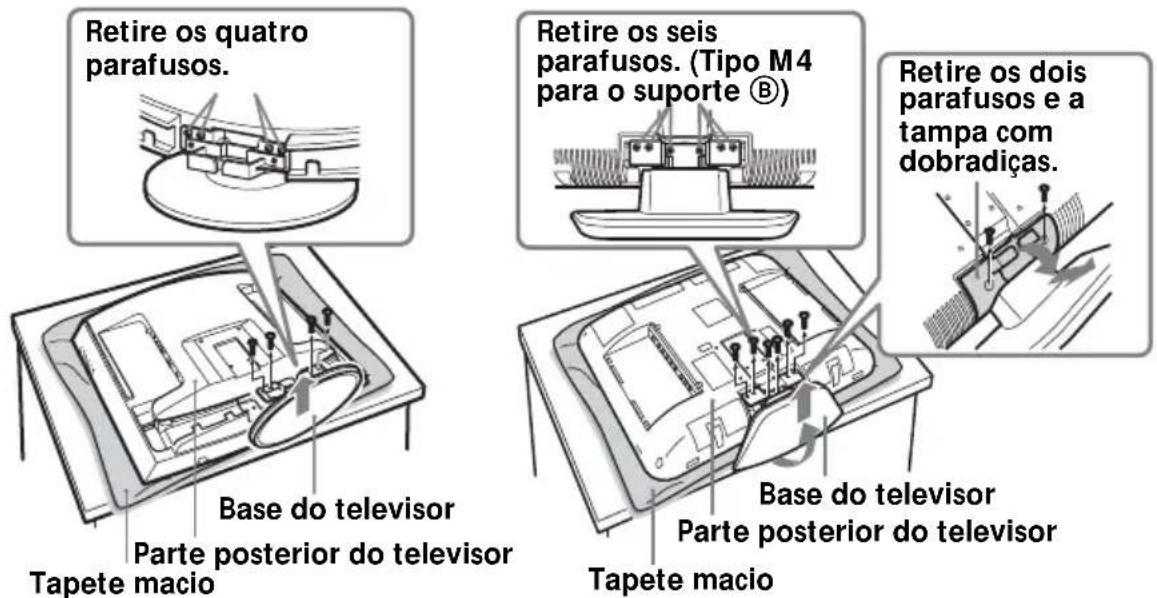

Retire os parafusos como se mostra abaixo e desprenda a base do televisor. Para impedir danos na superfície do ecrã LCD, coloque o televisor sobre um tapete macio. Notas• Coloque apenas o televisor em cima da mesa como se mostra na figura acima. Secolocar o televisor com a base em cima da mesa, ele pode ficar instável e provocardanos.• Quando estiver a retirar a base do televisor, segure-o bem.

Fixe bem o suporte B ao televisor com os quatro parafusos removidos no passo 1. Tapete macioParte posterior do televisorBase do televisorParte posterior dotelevisorSuporte BKLV-21SR2 KLV-L23M1Retire os quatroparafusos.Retire os seisparafusos. (Tipo M4para o suporte B)Retire os doisparafusos e atampa comdobradiças.Tapete macioParte posterior do televisorBase do televisorPara prender o suporte B ao televisor, utilize osparafusos que retirou da base e não os datampa.7 Passo 5: Coloque a tampa posterior no televisor (As ilustrações utilizadas neste manual mostram como exemplo o modelo KLV- 21SR2/KLV-L23M1).

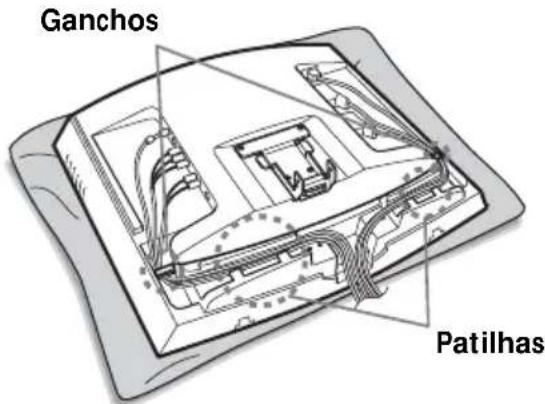

Ligue os cabos. A maneira de ligar/juntar os cabos difere com o modelo do televisor. Para obter mais informações, consulte o manual de instruções do televisor. Nota Se os cabos não ficarem bem encaixados nas ranhuras, pode não conseguir montar atampa traseira.

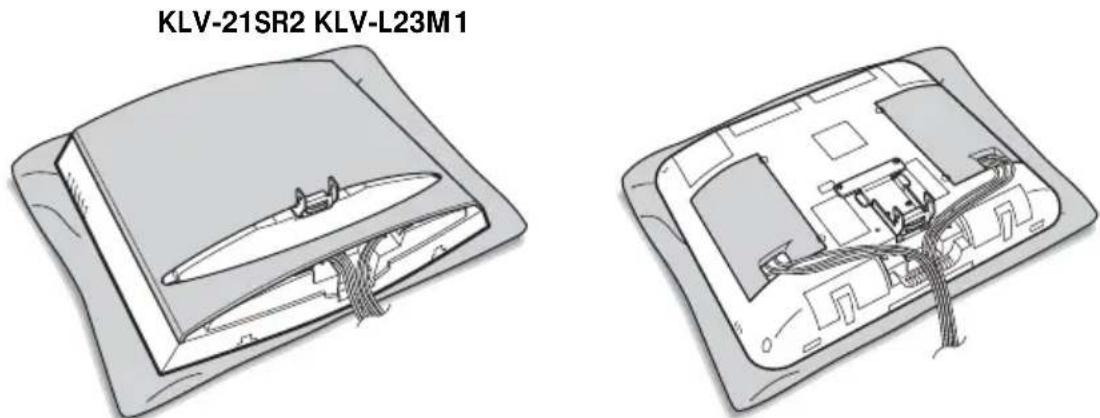

Coloque a tampa traseira. No caso do modelo KLV-L23M1, coloque as tampas dos cabos em vez da tampa traseira. No que se refere ao modelo KLV-20SR3, vá para o passo 6 em vez de colocar a tampa traseira. Para obter mais informações sobre como colocar a tampa traseira, consulte o manual de instruções do televisor. Nota Quando colocar a tampa traseira, verifique se o suporte B não a danifica.GanchosPatilhascontinuaçãoKLV-21SR2 KLV-L23M18 Passo 6: Monte os suportes C, D e E no televisor Para evitar danificar a superfície da tampa traseira do televisor, coloque um tapete macio em cima da tampa.

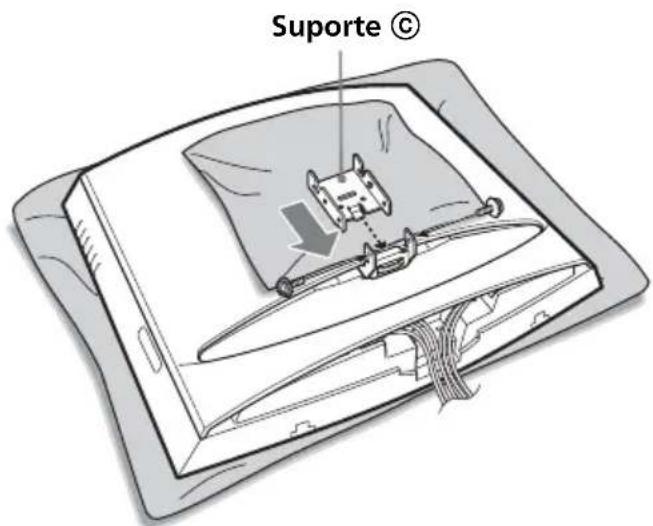

Monte o suporte C com o ângulo desejado no suporte B. Introduza a parte com gancho do suporte C no suporte B, como se mostra na figura abaixo. Confirme se ambos os lados do suporte C estão fora do suporte B e prenda-os firmemente com os parafusos fornecidos. Existem três tipos de suportes C, cada um com um ângulo diferente: 0°, 5°, e 10°. Escolha o suporte C com o ângulo que quer montar. A ilustração abaixo mostra um exemplo da montagem do suporte C com um ângulo de 0°. Suporte CO ângulo “0°,” “5°” ou“10°” está marcado nolado do suporte C.9

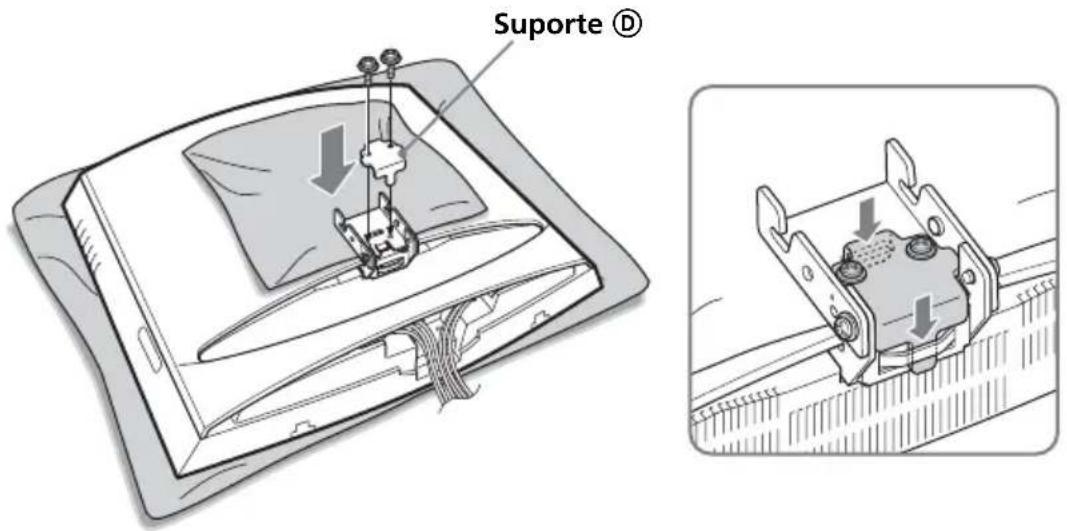

Monte o suporte D no suporte C e prenda-os firmemente com dois dos parafusos fornecidos. Coloque o suporte D no suporte C como se mostra na figura abaixo e prenda-os com os dois parafusos.

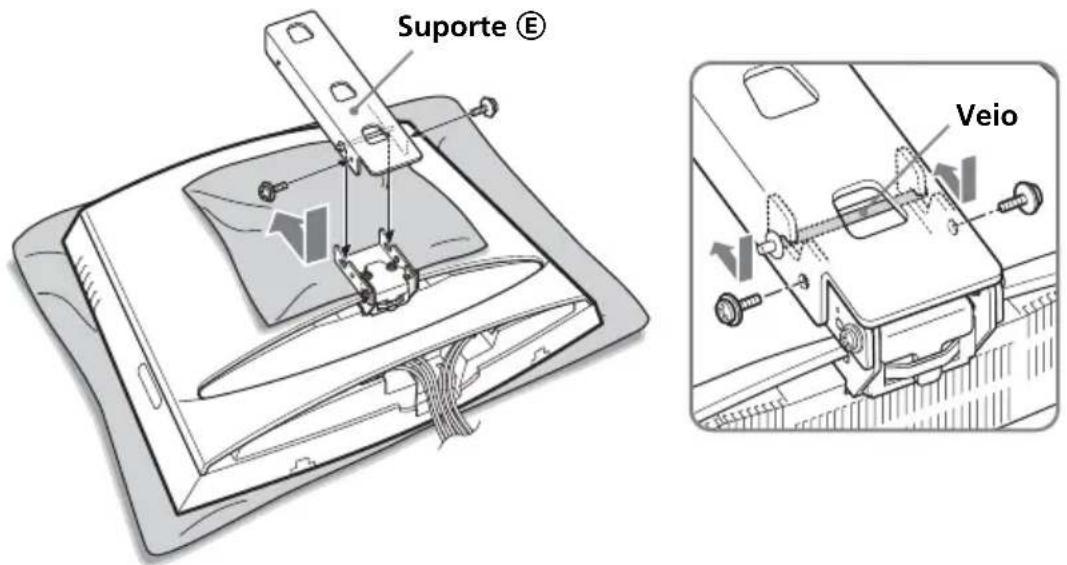

Monte o suporte E no suporte C e prenda-os firmemente com dois dos parafusos fornecidos. Faça deslizar o veio do suporte E para dentro das ranhuras do suporte C como se mostra na figura abaixo e prenda-os com um parafuso de cada lado. Quando terminar de montar o suporte E, retire o tapete macio de cima da tampa traseira do televisor. Nota Tenha cuidado para não entalar os dedos nos suportes quando os montar.Suporte DSuporte E Veio continuação10 Passo 7: Fixe o televisor à parede

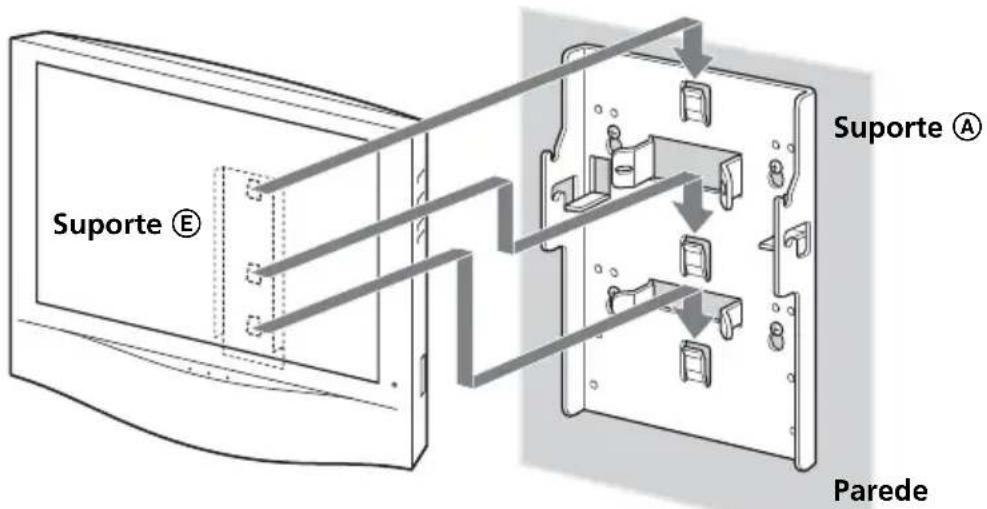

Encaixe o suporte E no suporte A. Notas• Segure bem o televisor. Seja particularmente cuidadoso quando fixar o televisornuma posição elevada.

• Não largue o televisor até ter a certeza de que o suporte E está bem preso ao suporte A nos três pontos.Suporte ESuporte AParede11

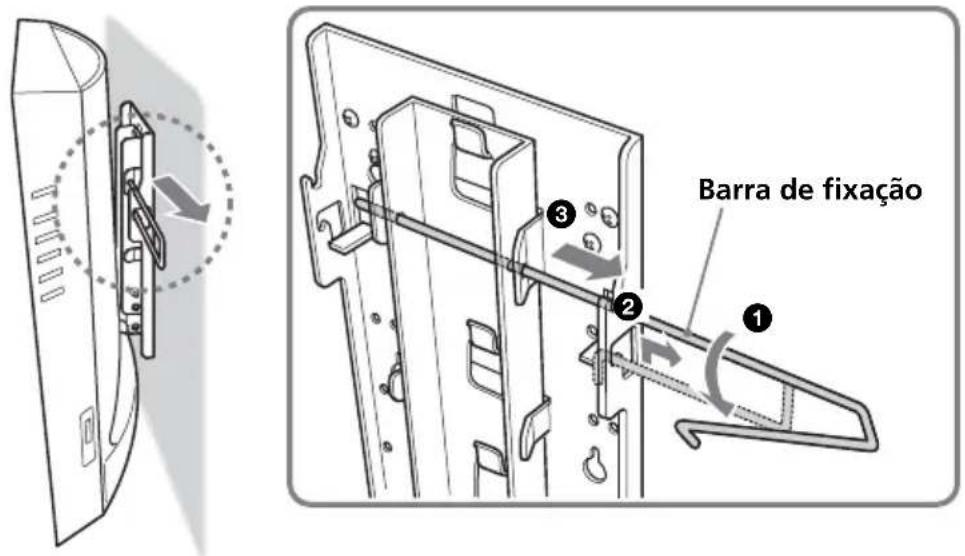

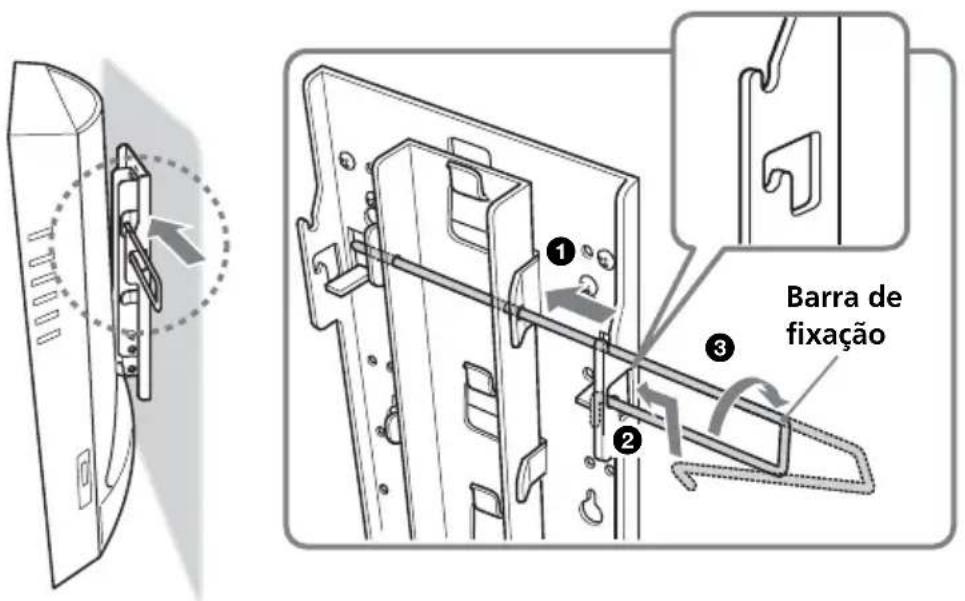

Introduza a barra de fixação. A barra de fixação pode ser introduzida de ambos os lados. A figura abaixo mostra um exemplo de como introduzir a barra de fixação no lado direito. 1 Introduza o lado mais comprido da barra de fixação nos orifícios do suporte E. 2 Introduza o lado curvo da barra de fixação no orifício do suporte A. Segure e carregue na barra de fixação na parte para fazer passar a ponta respectiva pelo orifício. 3 Rode a barra de fixação até parar para a prender no lugar. Nota Para evitar que a barra de fixação salte para fora dos suportes,o espaço entre ambas as extremidades tem de ser superior aoespaço existente entre os orifícios dos suportes. Carregue semsoltar a barra de fixação na parte para a fazer passar atravésdos orifícios. Cuidado Se levantar o televisor sem a barra de fixação estar correctamente montada, o televisorpode cair do suporte e provocar ferimentos graves.Introduza e prenda a barra de fixação correctamente.Barra defixação

continuação12 Retirar o televisor do suporte de montagem na parede Retire a barra de fixação dos suportes A e E e depois desmonte o televisor do suporte de montagem na parede. Barra de fixação
