BEDIENUNGSANLEITUNG SUW210 SONY

- Diese Wandhalterung ist für die LCD-Farbfernsehgeräte KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1 von Sony gedacht.

Instructions

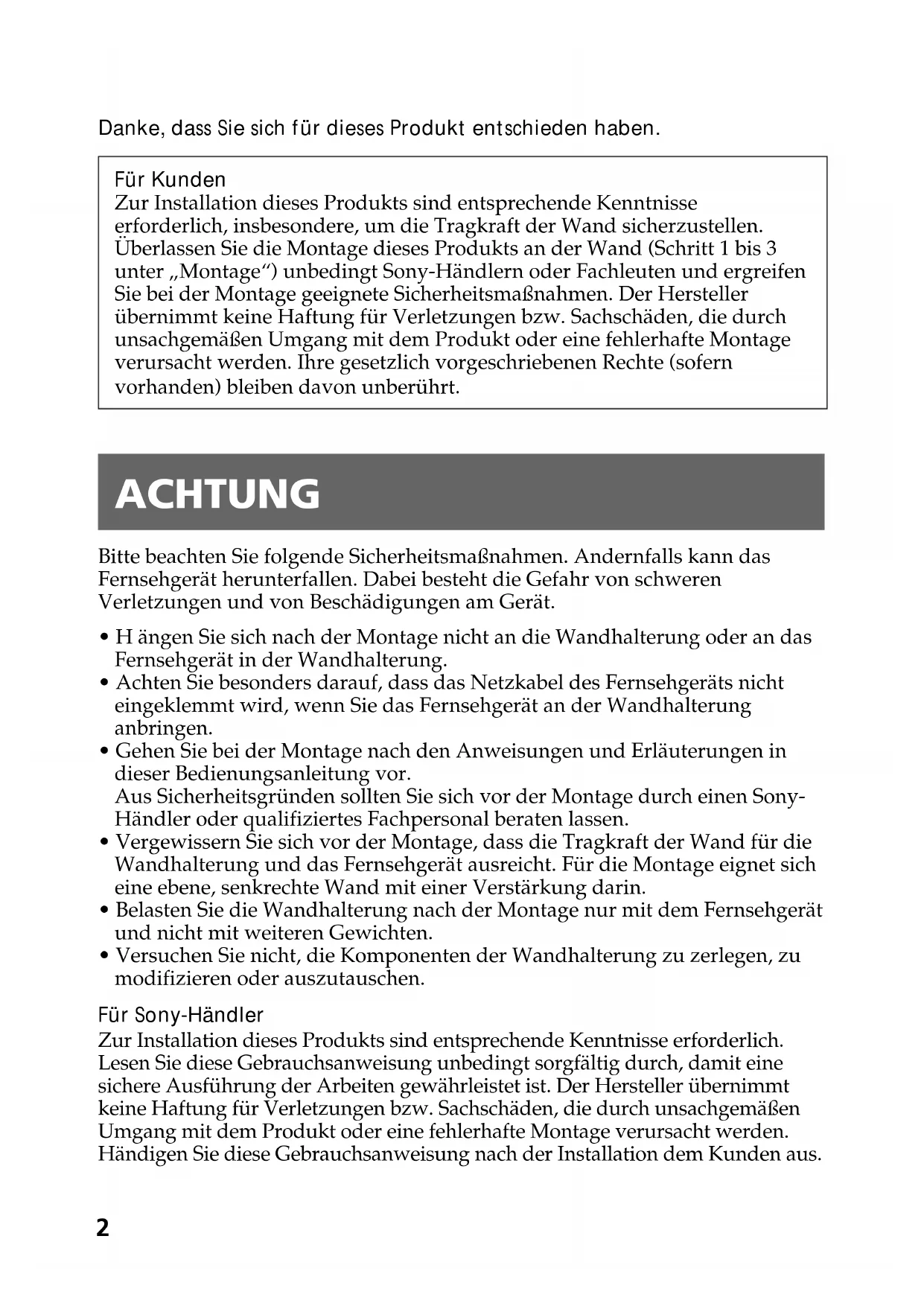

Danke, dass Sie sich für dieses Produkt entschieden haben.

Für Kunden

Zur Installation dieses Produkts sind entsprechende Kenntnisse erforderlich, insbesondere, um die Tragkraft der Wand sicherzustellen. Überlassen Sie die Montage dieses Produkts an der Wand (Schritt 1 bis 3 unter „Montage“) unbedingt Sony-Händlern oder Fachleuten und ergreifen Sie bei der Montage geeignete Sicherheitsmaßnahmen. Der Hersteller übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage verursacht werden. Ihre gesetzlich vorgeschriebenen Rechte (sofern vorhanden) bleiben davon unberührt.

ACHTUNG

Bitte beachten Sie folgende Sicherheitsmaßnahmen. Andernfalls kann das Fernsehgerät herunterfallen. Dabei besteht die Gefahr von schweren Verletzungen und von Beschädigungen am Gerät.

• Hängen Sie sich nach der Montage nicht an die Wandhalterung oder an das Fernsehgerät in der Wandhalterung.
• Achten Sie besonders darauf, dass das Netzkabel des Fernsehgeräts nicht eingeklemmt wird, wenn Sie das Fernsehgerät an der Wandhalterung anbringen.
• Gehen Sie bei der Montage nach den Anweisungen und Erläuterungen in dieser Bedienungsanleitung vor.
  Aus Sicherheitsgründen sollten Sie sich vor der Montage durch einen Sony-Händler oder qualifiziertes Fachpersonal beraten lassen.
• Vergewissern Sie sich vor der Montage, dass die Tragkraft der Wand für die Wandhalterung und das Fernsehgerät ausreicht. Für die Montage eignet sich eine ebene, senkrechte Wand mit einer Verstärkung darin.
• Belasten Sie die Wandhalterung nach der Montage nur mit dem Fernsehgerät und nicht mit weiteren Gewichten.
• Versuchen Sie nicht, die Komponenten der Wandhalterung zu zerlegen, zu modifizieren oder auszutauschen.

Für Sony-Händler

Zur Installation dieses Produkts sind entsprechende Kenntnisse erforderlich. Lesen Sie diese Gebrauchsanweisung unbedingt sorgfältig durch, damit eine sichere Ausführung der Arbeiten gewährleistet ist. Der Hersteller übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage verursacht werden. Händigen Sie diese Gebrauchsanweisung nach der Installation dem Kunden aus.

Vorsicht

- Diese Wandhalterung darf ausschließlich für die angegebenen LCD-Farbfernsehgeräte von Sony verwendet werden.

Verwenden Sie diese Wandhalterung nicht für Fernsehgeräte, in deren Bedienungsanleitung nicht ausdrücklich angegeben ist, dass sie mit dieser Wandhalterung an der Wand montiert werden können.

- Achten Sie besonders bei einer Montage weit oben an der Wand darauf, dass das Fernsehgerät nicht herunterfallen kann.

Montage

Für Sony-Händler

Halten Sie für die Montage acht für die Wand geeignete, handelsübliche Montageschrauben, Ankerschrauben usw. bereit.

Art und Länge der benötigten Schrauben hängen vom Material und der Stärke der Wand ab. Wenn Sie nicht wissen, aus welchem Material die Wand besteht, wenden Sie sich bitte an einen Sony-Händler oder qualifiziertes Fachpersonal.

Schritt 1: Überprüfen Sie die gelieferten Teile

Überprüfen Sie, ob alle Teile mitgeliefert wurden:

Halterung A (1)	Halterung C (3)(0°, 5°, 10°)	Halterung E (1) Schrauben (6)(mit Unterlegscheibe)
Halterung B (1)[IMAGE]	Halterung D (1)[IMAGE]		Sicherungsstange (1)

Schritt 2: Legen Sie die Montageposition fest

Legen Sie fest, wo an der Wand das Fernsehgerät befestigt werden soll.

Legen Sie dann Halterung Ⓐ über die Montagestelle und markieren Sie mit einem Bleistift die vier Montagebohrungen.

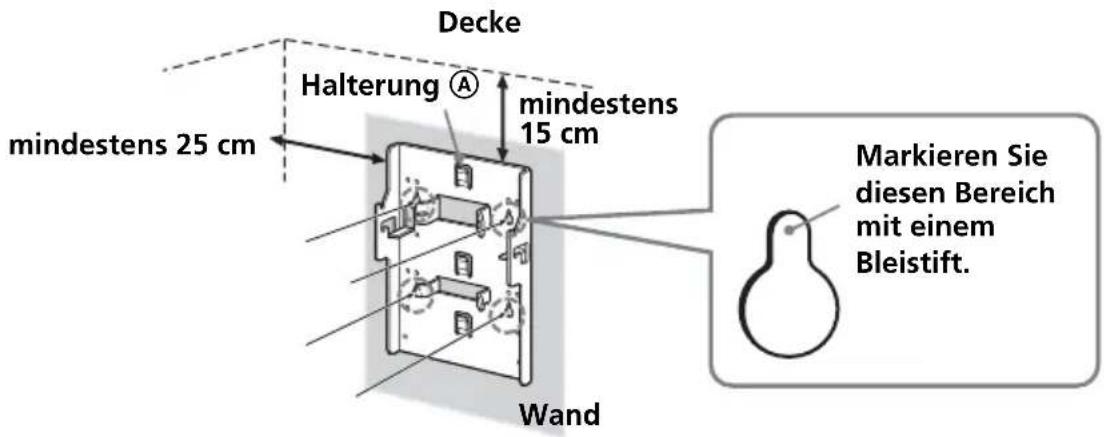

Achten Sie vor dem Markieren der Bohrungen darauf, dass der Abstand zwischen der Oberkante von Halterung Ⓐ und der Decke mindestens 15 cm und zwischen der Seitenkante von Halterung Ⓐ und einer angrenzenden Wand mindestens 25 cm beträgt.

Decke Halterung Ⓐ mindestens 15 cm mindestens 25 cm Wand Markieren Sie diesen Bereich mit einem Bleistift.

Hinweis

Bringen Sie Halterung Ⓐ waagrecht an.

Schritt 3: Bringen Sie Halterung Ⓐ an der Wand an

1 Drehen Sie vier Schrauben an den Stellen in die Wand, die Sie in Schritt 2 (Seite 4) markiert haben.

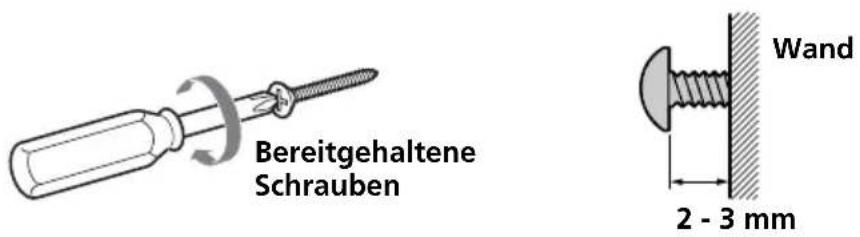

Ziehen Sie die Schrauben dabei noch nicht ganz an. Lassen Sie einen Abstand von 2 bis 3 mm zwischen Schraubenkopf und Wand.

Bereitgehaltene Schrauben Wand 2 - 3 mm

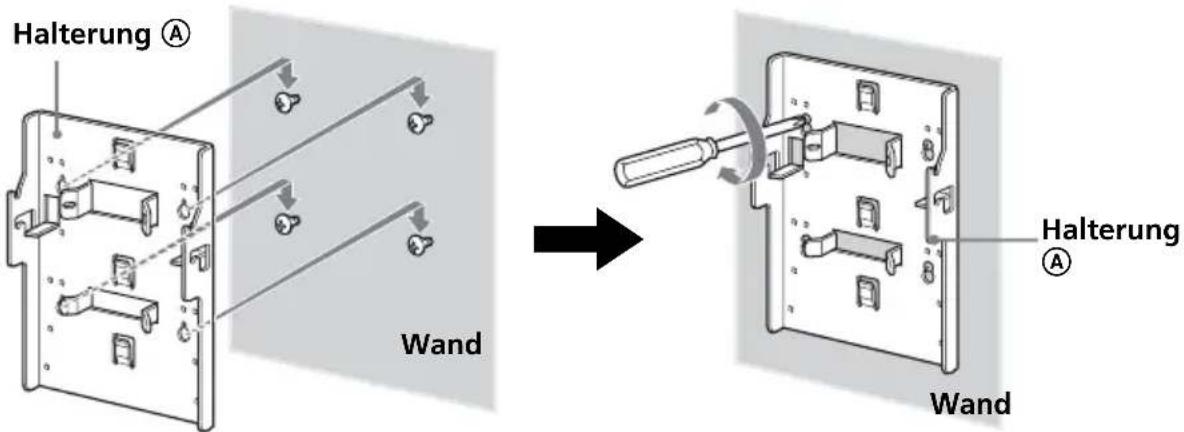

2 Drücken Sie Halterung Ⓐ gegen die Wand und lassen Sie sie nach unten gleiten, so dass sie an den vier Schrauben hängt. Ziehen Sie dann die vier Schauben vollständig fest.

Halterung Ⓐ Wand Halterung Ⓐ Wand

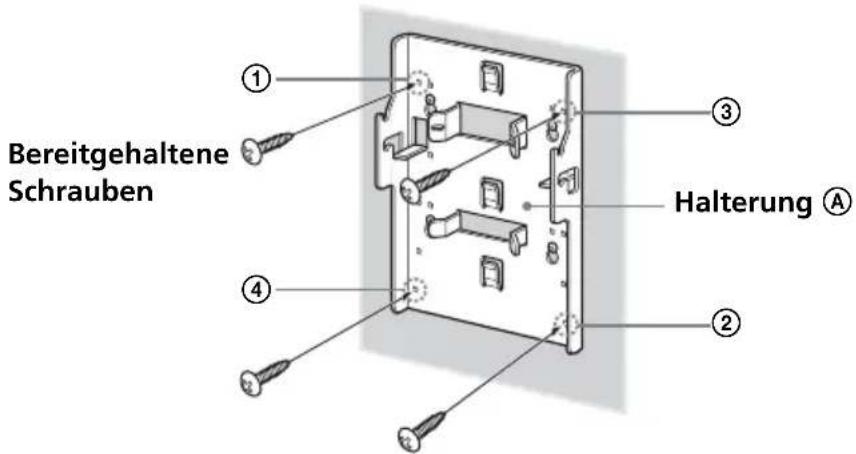

3 Setzen Sie dann die vier weiteren bereitgehaltenen Schrauben in den Bohrungen an und ziehen Sie sie wie unten abgebildet in der Reihenfolge von ① bis ④ fest.

Bereitgehaltene Schrauben ① ③ ② ④ Halterung A

Fortsetzung

Schritt 4: Befestigen Sie Halterung Ⓑ am Ferhsehgerät

Bevor Sie Halterung Ⓑ anbringen, nehmen Sie die hintere Abdeckung des Fernsehgeräts ab und lösen Sie alle Kabel vom Fernsehgerät.

Schlagen Sie in der Bedienungsanleitung zum Fernsehgerät nach, wie die hintere Abdeckung abgenommen wird.

(Die Abbildungen in dieser Gebrauchsanweisung zeigen als Beispiel das Modell KLV-21SR2/KLV-L23M1.)

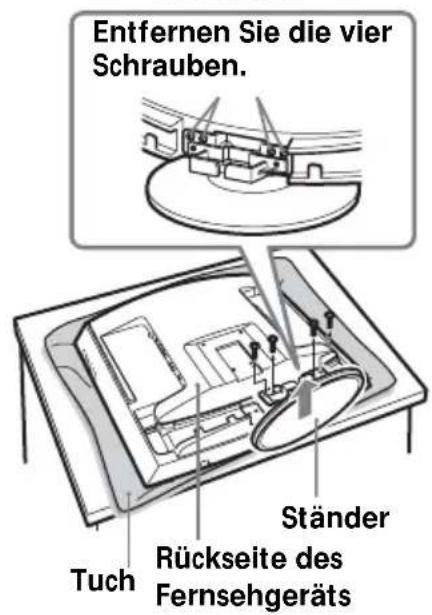

1 Entfernen Sie die Schrauben wie unten abgebildet und nehmen Sie den Fernsehständer vom Fernsehgerät ab.

Legen Sie das Fernsehgerät dabei auf einen weichen Untergrund, zum Beispiel ein Tuch, damit das LCD-Display nicht beschädigt wird.

KLV-21SR2

Entfernen Sie die vier Schrauben. Tuch Rückseite des Fernsehgeräts Ständer

KLV-L23M1

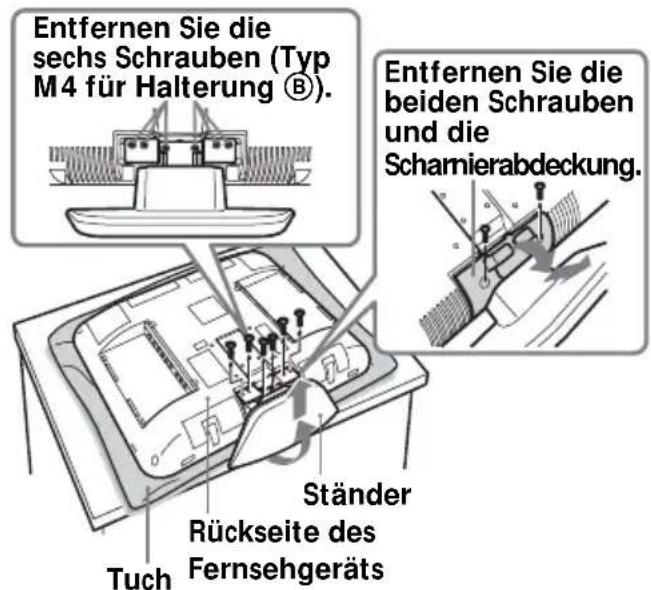

Entfernen Sie die sechs Schrauben (Typ M4 für Halterung ⑧). Entfernen Sie die beiden Schrauben und die Schamierabdeckung. Ständer Rückseite des Fernsehgeräts Tuch

Um Halterung Ⓑ sicher am Fernsehgerät zu befestigen, verwenden Sie die vom Fernsehständer entfernten Schrauben und nicht die von der Scharnierabdeckung.

Hinweise

• Legen Sie das Fernsehgerät unbedingt wie oben dargestellt auf den Tisch, so dass der Ständer über den Tisch hinausragt. Wenn sich der Fernsehständer auch auf dem Tisch befindet, liegt das Fernsehgerät nicht stabil und es kann zu Schäden kommen.
• Halten Sie den Ständer gut fest, wenn Sie ihn vom Fernsehgerät abmontieren.

2

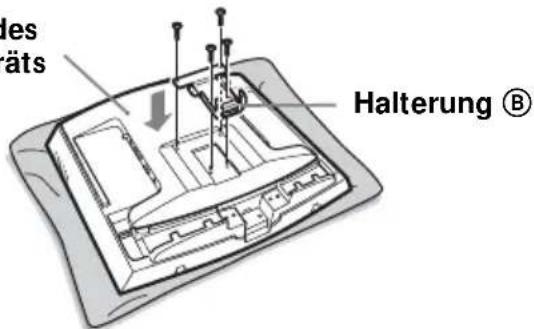

Schrauben Sie Halterung Ⓑ mit den vier in Schritt 1 entfernten Schrauben fest an das Fernsehgerät.

Rückseite des Fernsehgeräts

les äts Halterung ®

Schritt 5: Anbringen der hinteren Abdeckung am Fernsehgerät

(Die Abbildungen in dieser Gebrauchsanweisung zeigen als Beispiel das Modell KLV-21SR2/KLV-L23M1.)

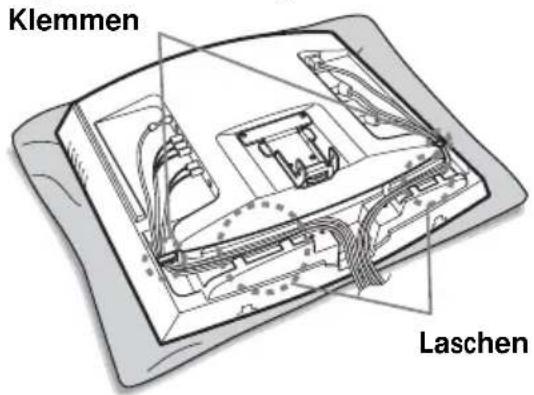

1 Schließen Sie die Kabel an.

Wie Sie die Kabel anschließen bzw. bündeln, hängt vom Modell des Fernsehgeräts ab. Weitere Informationen dazu finden Sie in der Bedienungsanleitung zum Fernsehgerät.

Klemmen Laschen

Hinweis

Wenn die Kabel nicht ordentlich in den Vertiefungen liegen, lässt sich die hintere Abdeckung unter Umständen nicht anbringen.

Bringen Sie die hintere Abdeckung an.

Bringen Sie die hintere Abdeckung an.

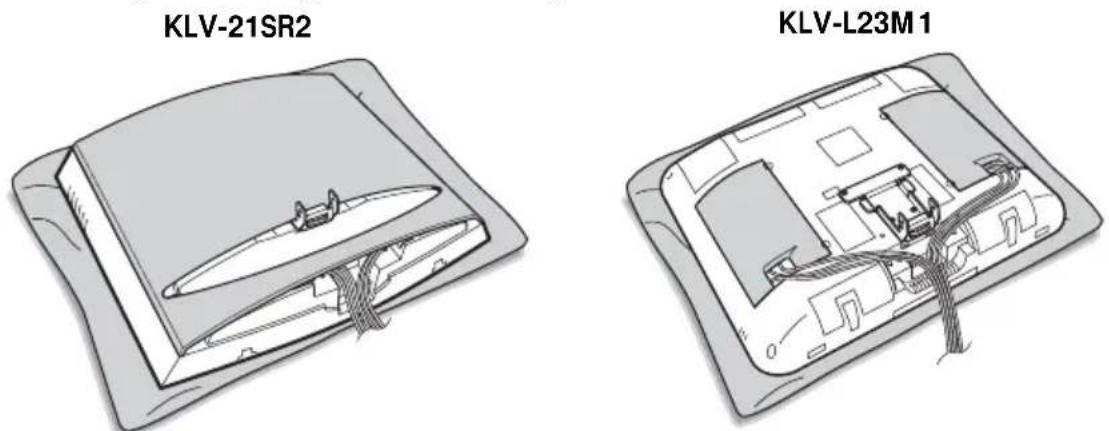

Beim KLV-L23M1 bringen Sie statt der hinteren Abdeckung die Kabelabdeckungen an. Beim KLV-20SR3 fahren Sie mit Schritt 6 fort, anstatt die hintere Abdeckung anzubringen. Erläuterungen zum Anbringen der hinteren Abdeckung finden Sie in der Bedienungsanleitung zum Fernsehgerät.

KLV-21SR2 KLV-L23M1

Hinweis

Achten Sie beim Anbringen der hinteren Abdeckung darauf, dass diese nicht durch die Halterung Ⓑ beschädigt wird. Fortsetzung

Schritt 6: Bringen Sie Halterung ©, © und © am Fernsehgerät an

Legen Sie ein weiches Tuch auf die hintere Abdeckung des Fernsehgeräts, damit die Oberfläche der hinteren Abdeckung nicht beschädigt wird.

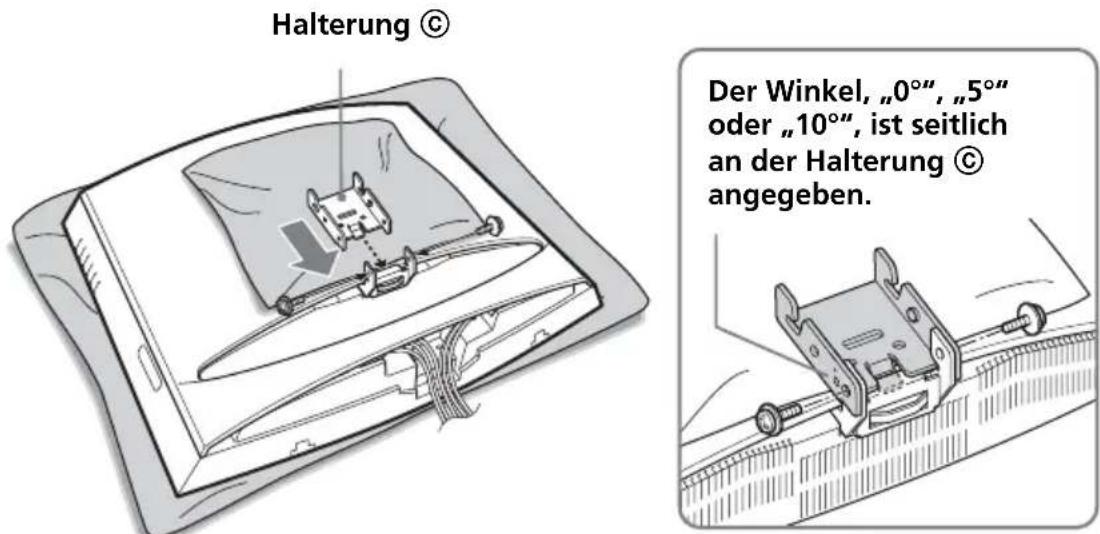

1 Bringen Sie die Halterung © mit dem gewünschten Winkel an Halterung Ⓑ an.

Führen Sie den hakenförmigen Vorsprung an Halterung Ⓑ wie unten abgebildet in Halterung Ⓑ ein. Vergewissern Sie sich, dass die beiden Außenkanten von Halterung Ⓑ außen an Halterung Ⓑ entlang führen, und befestigen Sie sie sicher mit zwei der mitgelieferten Schrauben. Es gibt drei Halterungen des Typs Ⓑ, von denen jede einen anderen Winkel aufweist: 0°, 5° und 10°. Wählen Sie die Halterung Ⓑ mit dem gewünschten Winkel aus.

Die Abbildung unten zeigt, wie Sie die Halterung © mit einem Winkel von 0° anbringen.

Halterung © Der Winkel, „0°“, „5°“ oder „10°“, ist seitlich an der Halterung © angegeben.

2

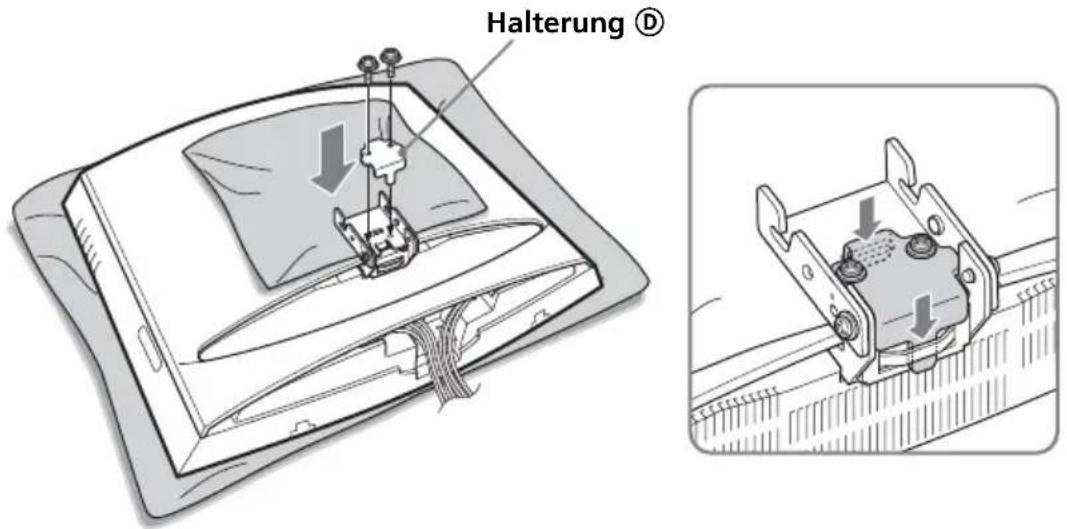

Bringen Sie Halterung Ⓓ an Halterung Ⓒ an und befestigen Sie sie sicher mit zwei der mitgelieferten Schrauben.

Setzen Sie Halterung Ⓓ wie unten abgebildet in Halterung Ⓒ ein und befestigen Sie sie sicher mit zwei Schrauben.

Halterung Ⓓ

3

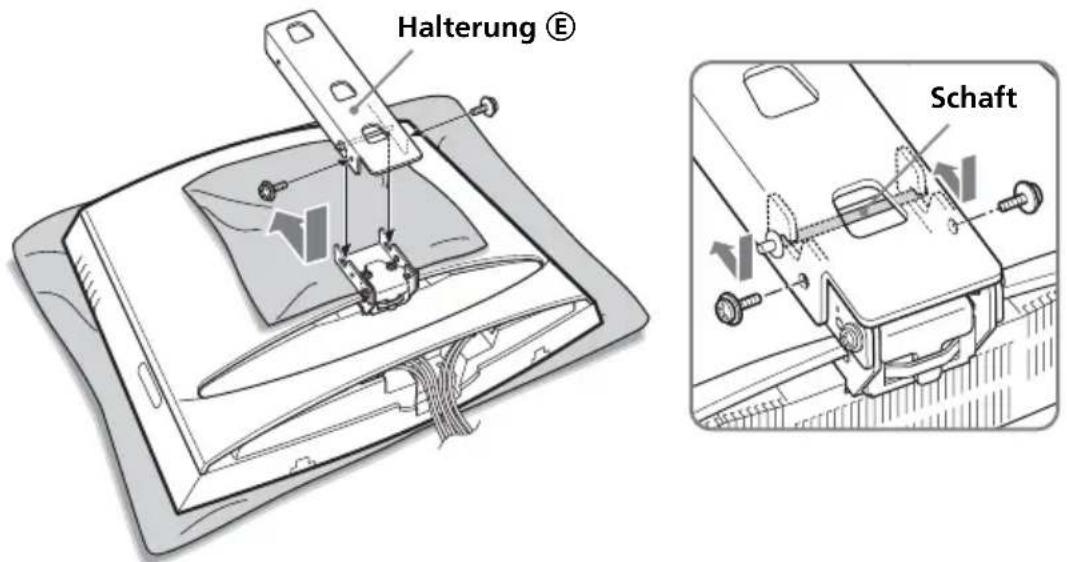

Bringen Sie Halterung Ⓔ an Halterung Ⓒ an und befestigen Sie sie sicher mit zwei der mitgelieferten Schrauben.

Schieben Sie den Schaft der Halterung Ⓔ wie unten abgebildet in die Kerben an Halterung Ⓓ und befestigen Sie sie mit zwei Schrauben (an beiden Seiten je eine Schraube). Nachdem Sie Halterung Ⓔ angebracht haben, können Sie das weiche Tuch von der hinteren Abdeckung des Fernsehgeräts entfernen.

Halterung Ⓔ Schaft

Hinweis

Achten Sie darauf, sich beim Anbringen der Halterungen nicht die Finger einzuklemmen.

Fortsetzung

Schritt 7: Hängen Sie das Fernsehgerät an die Wand

1

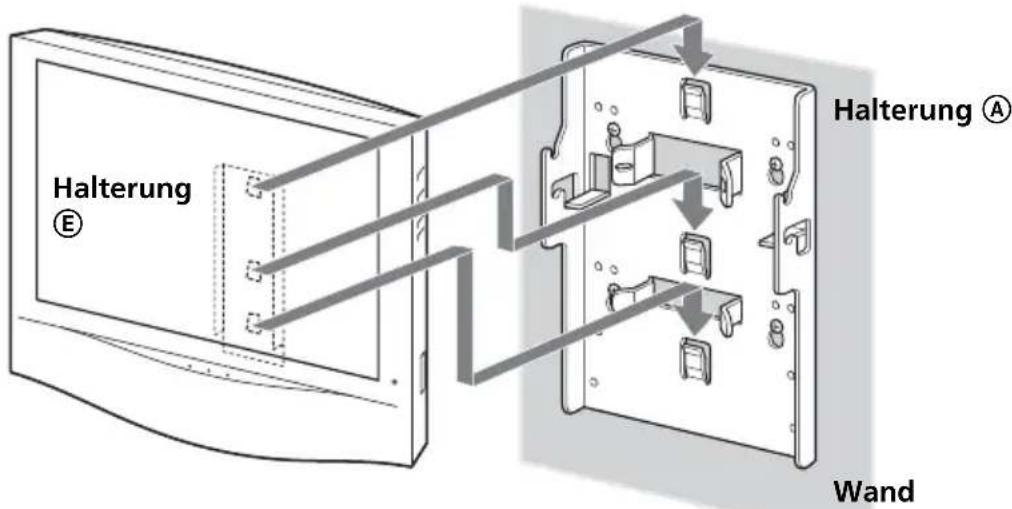

Haken Sie Halterung Ⓔ in Halterung Ⓐ ein.

Halterung E Halterung Ⓐ Wand

Hinweise

• Halten Sie das Fernsehgerät gut fest. Achten Sie besonders darauf, wenn Sie das Fernsehgerät weit oben an der Wand montieren.
• Lassen Sie das Fernsehgerät erst los, wenn Sie sich vergewissert haben, dass Halterung Ⓔ an drei Stellen sicher an Halterung Ⓐ befestigt ist.

2

Setzen Sie die Sicherungsstange ein.

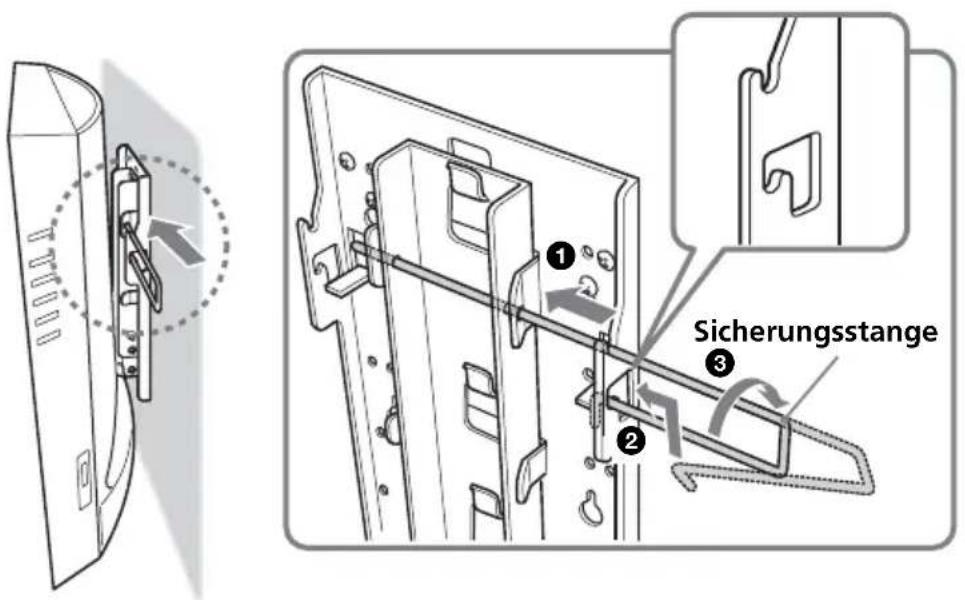

Die Sicherungsstange kann von beiden Seiten aus eingesetzt werden. Die Abbildung unten zeigt, wie Sie die Sicherungsstange von der rechten Seite aus einsetzen.

①Führen Sie das längere Ende der Sicherungsstange durch die Bohrungen an Halterung Ⓔ.
②Führen Sie das gebogene Ende der Sicherungsstange durch die Bohrung an Halterung Ⓐ. Drücken Sie die Sicherungsstange an der mit ⑨gekennzeichneten Stelle zusammen, damit Sie sie durch die Bohrung schieben können.
③Drehen Sie die Sicherungsstange bis zum Anschlag, um sie zu fixieren.

Sicherungsstange

Hinweis

Damit die Sicherungsstange nicht aus den Halterungen herausfallen kann, ist der Abstand zwischen den beiden Enden der Stange größer als der zwischen den Bohrungen an der Halterung. Drücken Sie die Sicherungsstange an der mit ① gekennzeichneten Stelle zusammen, damit Sie sie durch die Bohrungen führen können.

Wenn das Fernsehgerät angehoben wird und die Sicherungsstange nicht ordnungsgemäß installiert ist, kann das Fernsehgerät von der Wandhalterung herunterfallen und schwere Verletzungen verursachen. Setzen Sie daher unbedingt die Sicherungsstange ein und fixieren Sie sie.

Abnehmen des Fernsehgeräts von der Wandhalterung

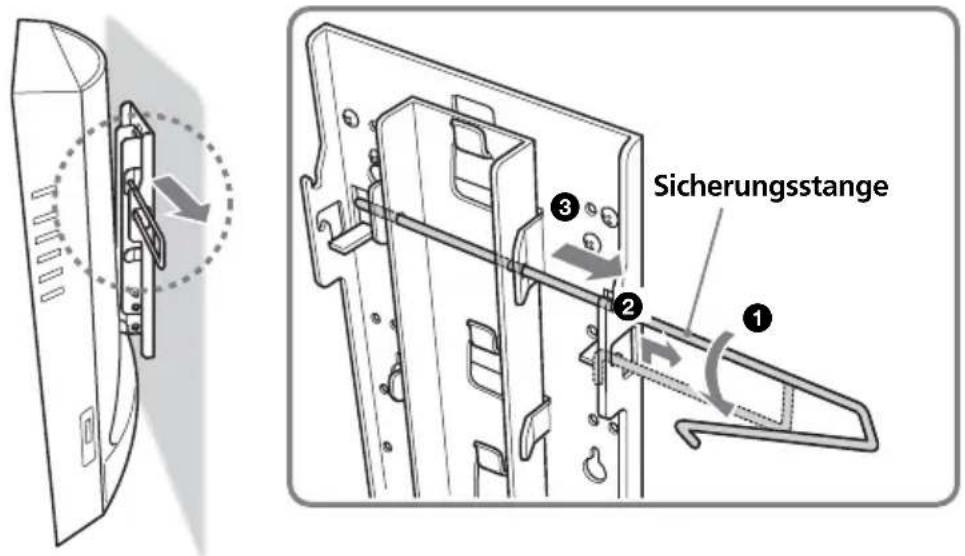

Nehmen Sie die Sicherungsstange aus Halterung Ⓐ und Ⓔ heraus und nehmen Sie das Fernsehgerät von der Wandhalterung ab.

Sicherungsstange ① ② ③

Technische Daten

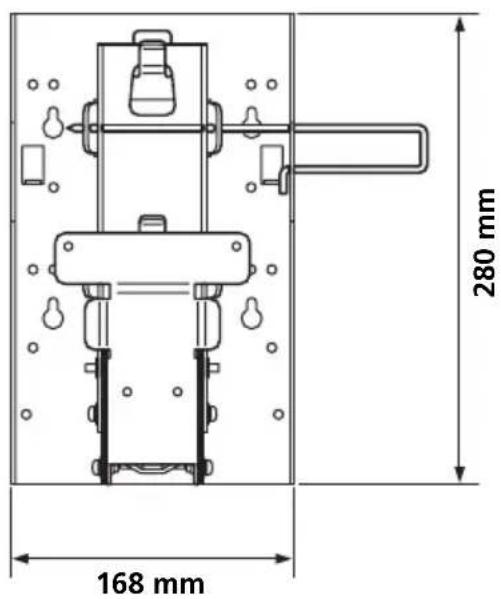

168 mm 280 mm

Wert hängt vom Winkel der Halterung © ab.

Winkel der Halterung ©	a
0° 55 mm
5° 63 mm
10° 71 mm

Gewicht der Halterung: ca. 1,6 kg

Tragkraft: ca. 12 kg

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
