BEDIENUNGSANLEITUNG SU-WL450 SONY

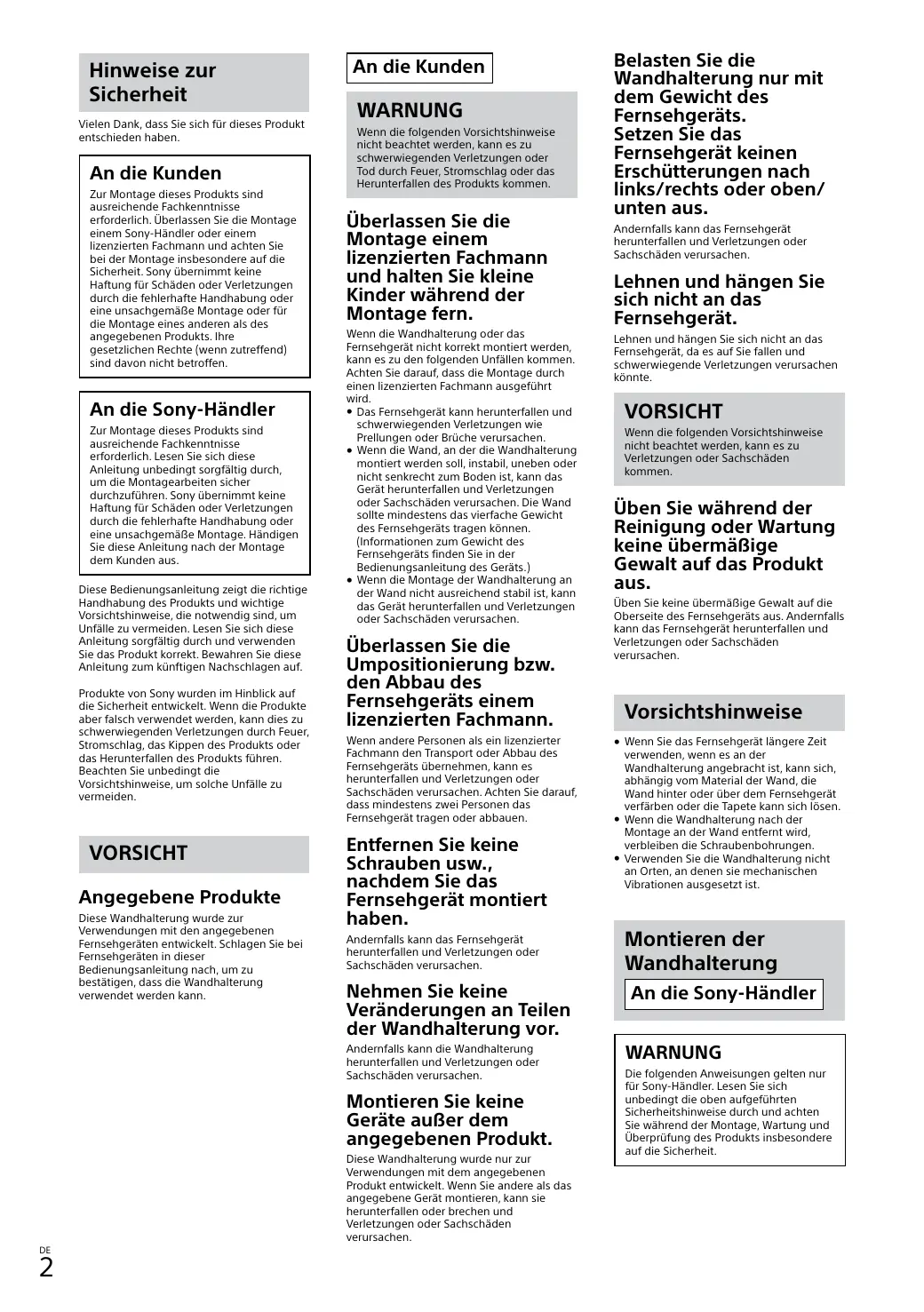

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben.

An die Kunden

Zur Montage这点es Products sind ausreichende Fachkennnisse erforderlich. Überlassen Sie die Montage einem Sony-Handler oder einem lizenzierten Fachmann und achten Sie bei der Montage insbesondere auf die Sicherheit. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage oder für die Montage eines anderen als des angegebenen Products. Ihr gesetzlichen Rechte (wenn zutrefend) sind davon nicht betroften.

An die Sony-Handler

Zur Montage这点es Produktus sind ausreichende Fachkennnisse erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sich durchzuführen. Sony übernimmt keine Haftung für Schaden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Händigen Sie diese Anleitung nach der Montage dem Kunden aus.

These Bedienungsanleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtshinweise, die notwendig sind, um Unfälle zu vermeiden. Lesen Sie sich diese Anleitung sorgfältig durch und verwenden Sie das Produkt korrekt. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann dies zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingte die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

These Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Schlagen Sie bei Fernsehgeräten in dieser Bedienungsanleitung nach, um zu bestätigten, dass die Wandhalterung verwendet werden kann.

An die Kunden

WARNING

Wenn die folgenden Vorsichtshinweise nicht beachteitet werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produkts kommt.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie keine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernseherger nicht korrekt montiert werden, kann es zu den folgenden Unfallen kommt. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführrt wird.

• Das Fernsehgerat kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, unneben oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschädten verursachen. Die Wand solte mindestens das vierfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finden Sie in der Bedierungsanleitung des Geräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgeräts übernehmen, kann es herunterfallen und Verletzungen oder Sachschädens verursachen. Achten Sie darauf, dass mindestens zwei Personen das Fernsehgerät trabgen oder abbauen.

Entfernen Sie keine Schrauben usw., nachdem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschädens verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls kann die Wandhalterung herunterfallen und Verletzungen oder Sachschädens verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

These Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerämt montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschaenen verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschüttungen nach links/rechts oder oben/unter aus.

Andernfalls kann das Fernsehgerat herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgeber.

Lehnen und hängen Sie sich nicht an das Fernsehergat, da es auf Sie fallen und schwerwiegende Verletzungen verursachen konnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachteit werden, kann es zu Verletzungen oder Sachscha denkommen.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermöbige Gewalt auf die Oberseite des Fernsehgerats aus. Anderfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschäden verursachen.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät längerere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfarben oder die Tapete kann sich halten.
• Wenn die Wandhalterung nach der Montage an der Wand entfern wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie mechanischen Vibrationen ausgesetzt ist.

Montieren der Wandhalterung

An die Sony-Handler

WARNING

Die folgenden Anweisungen gelten nur fur Sony-Handling. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achten Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Säule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stöhrt, kann es zu Verletzungen oder Sachschädenkommen.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerat längere Zeit austrendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeratskommen.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in dieser Bedienungsanleitung sich an der Wand zu montieren.

Wenn Schrauben locker sind oder hersaufallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Verwendten Sie unbedingt geeignete Schrauben für das Material der Wand und montieren Sie das Gerat sich mit vier oder mehr Schrauben mit einem Durchmesser von 8 mm (oder entsprachendem Material).

Verwenden Sie
unbedingt die
mitgelieferten
Schrauben und
Befestigungsteile
entsprechend den
Anweisungen in dieser Bedienungsanleitung.
Wenn Sie andere Teile verwenden, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Bedienungsanleitung beschrieben Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Ziehen Sie die Schrauben unbedingt an den dazu vorgesehenen Positionen fest.

Anderfalls kann das Fernsehgerät herunterfällig und Personenschäden oder Schäden am Fernsehgerät verursachen.

Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschüttungen auszusetzen.

Wenn das Fernsehgerat Erschüttungen ausgesetzt wird, kann es herunterfalen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie darauf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Anderfalls kann das Fernsehgerät herunterfallen und Verletzungen verursachen.

Sichern Sie die Kabel nach der ordnungsgemäBen Montage des Fernsehgerats ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führen.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerät und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdrecht werden, können die internen Adern freilegegt werden und es kann zu einem Kurzschluss oder Stromschlag kommt. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Montieren des Fernsehgeräts an der Wand

Die Montageschritte variieren abhängig vom Fernsehgerät.

Befolgen Sie die Anweisungen in dieser Anleitung und beziehen Sie sich auf die „Montageanleitung".

Vorbereitung der Montage

• Legen Sie vor der Montage die Bedienungsanleitung des Fernsehgeräts bereit.
• Schlagen Sie in der „Montageanleitung" nach.
• Stellen Sie vor der Montage sicher, dass Sie einen Kreuzschlitzschraubendreher bereitgelegt haben, der auf die Schrauben passt.
• Überprüfen Sie die Montageposition des Fernsehgeräts.
• Legen Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm und ein Schraube mit einem Durchmesser von 5 mm bzw. entsprechende Schrauben bereit (nicht mitgeliefert). Wahlen Sie Schrauben, die für das Material der Wand geeignet sind.

Überprüfen der Teile

• Stellen Sie sicher, dass alle Teile vorhanden sind.
  Identifizieren Sie die Teile entsprechend ihrer Form und anhand der "Montageanleitung" (1).

Grundplatte (20) (1)
⑧ Rolle (2)
PSW 6x20 (4)
PSW 4x20 mit Hülse (2)
Abstandshalter (20) (2)
Gurt (1)
Hulse (20) (M4) (2)
PSW 4x20 (2)
① Grundplattenadapter (2)
① PSW 4x10 (8)
Abstandshalter (60) (2)
PSW 6x50 (2)
Hülse (M4) (2)
PSW 4x50 (2)
Wandmontagehalterung (S) (2)
Abstandshalter (2)
@ Unterlegscheibe (1)
PSW 5x12 (1)

Festlegen der Montageposition

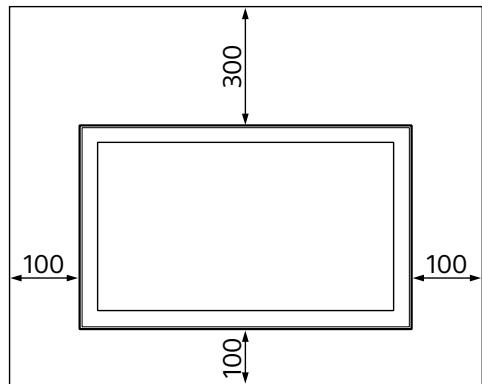

1 Legen Sie die Montageposition fest.

Schlagen Sie in der Tabelle der Abmessungen für die Montage des Fernsehgeräts nach. Ausfuhrliche Informationen finden Sie in der Bedienungsanleitung des Fernsehgeräts. Lassen Sie zwischen dem Fernsehgerät und der Decke sowie vorstehenden Teilen der Wand ausreichend Platz, wie unter dargestellt.

Einheit: mm

Montieren Sie das Fernsehgerät niemals wie unter dargestellt:

Die Luftzirkulation wird blockiert.

Hinweis

• Wenn Sie vorhaben, die Kabel in der Wand zu verlegen, machen Sie eine Bohrung in der Wand, um die Kabel durchzuführen, bevor Sie mit der Montage beginnen. Um zu verhindern, dass die Kabel eingeklemmt werden, führen Sie die Bohrung in der Wand außerhalb der Umfassung des Grundplatte (20) A, Grundplattenadapter 1 und des Abstandshalter (20) E, Abstandshalter (60) K durch.

2 Wahlen Sie die Art der Wandbefestigung. Sie konnen die Entfernung von der Rückseite des Fernsehgeräts zur Wand wie unter angegeben auswahlen.

2-a Standardanbringung
2-b Schmale Anbringung
2-c Extrem schmale Anbringung

Beachten Sie die „Montageanleitung" (2) und die Tabelle unter „Vorbereitung der Montage des Fernsehgeräts an der Wand" (3).

WARNING

• Wenn 2-b oder 2-c ausgewähl wird, ist der Zugriff auf die Anschlüsse an der Rückseite eingeschränkt.

3 Bringen Sie den Grundplattenadapter ① mit der Schraube (PSW 4x10) ⑫ an der Grundplatte (20) ④ an, wenn Sie 2-a wahlen. Schlagen Sie in der „Montageanleitung" (3) nach. Beachten Sie die „Montieren des Fernsehgeräts an der Wand" in der Bedienungsanleitung des Fernsehgeräts (7). Wenn Sie 2-b oder 2-c wahlen, überspringen Sie diesen Schritt.
4 Legen Sie die Schraubenpositionen für die Montage der Grundplatte (20) fest. Beachten Sie die technischen Daten auf Seite 6. Wenn Sie 2-a wahlen, verwenden Sie c Bohrungspositionen des Grundplattenadapters ①

WARNING

Die Wand, an der das Fernsehgerät montiert wird, sollte mindestens das vierfache Gewicht des Fernsehgerats tragen konnen (Informationen zum Gewicht finden Sie in der Bedienungsanleitung des Fernsehgerats.).
- Bestimmen Sie die Stärke der Wand, an der das Fernsehgerät montiert werden soll. Verständen Sie die Wand bei Bedarf ausreichend.

Montieren der Grundplatte an der Wand

• Verwenden Sie mindestens vier Schrauben mit einem Durchmesser von 8 mm bzw. entsprechende Schrauben (nicht mitgeliefert).
• Setzen Sie vier Schrauben in die Bohrungen des Grundplattenadapters ① und der Grundplatte (20) ④ ein (nur 2-a).
• Montieren Sie die Grundplatte (20) ④ horizontal an der Wand. Schlagen Sie in der „Montageanleitung" (4) nach.

Vorbereitung der Montagedes Fernsehgeräts

Bereiten Sie die Montage des Fernsehgeräts vor und befolgen Sie damit den Abschnitt „Montieren des Fernsehgeräts an der Wand" in der Bedienungsanleitung des Fernsehgeräts.

Montieren des Fernsehgerats an der Wand

1 Schließen Sie die notwendigen Kabel an das Fernsehgerät an. Stellen Sie sichere, dass die Kabel angeschlossen sind, bevor Sie das Fernsehgerät an der Wand montieren. Sie können die Kabel nicht anschreiben, wenn das Fernsehgerät montiert wurde. Schlagen Sie in der Bedienungsanleitung im Lieferumfang des Fernsehgerats nach.

Hinweis

• Überlassen Sie die Kabelführung in der Wand einem lizenzierten Fachmann.
• Bündeln Sie die Anschlusskabel, damit niemand daraufuf tritt, bevor Sie die Wandmontage durchführren.

2 Montieren Sie das Fernsehgerät auf der Grundplatte (20) A.

Informationen zur Position der Rollen (B) zum Einhängen der Grundplatte (20) A) finden Sie in der Tabelle der Abmessungen fur die Montage des Fernsehgerats. Ausfuhrliche Informationen finden Sie in der Bedienungsanleitung des Fernsehgerats.
- Halten Sie das Fernsehgerät sichern mit beiden Händen und hängen Sie die Rollen B, die an der Rückseite des Fernsehgeräts angebracht sind, vorsichtig in die Grundplatte (20) A ein. Überprüfen Sie darauf die Form der Aussparungen.
- Überprüfen Sie nach der Montage des Fernsehgeräts an der Wand, ob die Rollen (B) fest in die Grundplatte (20) (A) eingerastet sind. Schlagen Sie in der „Montageanleitung" (5) nach.

WARNING

• Das Fernsehgerät sollte unbedingt von mindestens zwei Personen gehalten werden, wenn es getragen wird.

3 Verhindern Sie, dass sich die Unterseite des Fernsehgeräts bewegt.

• Spannen Sie den Gurt F und befestigen Sieihn fest an der Wand. Schlagen Sie in der „Montageanleitung" (6) nach.
• Verwenden Sie eine Schraube mit einem Durchmesser von 5 mm bzw. eine entsprechende Schraube (nicht mitgeliefert).

Hinweis

Versuchen Sie, die Unterseite des Fernsehgeräts leicht in ihre Richtung zuziehen, um sicherzustellen, dass es sich nicht nach vorne bewegt. Wenn es sich bewegt, ist es nicht richtig fixiert und der Gurt (F) sollen erneut fest fixiert werden.

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Rollen sind fest in die Grundplatte (20) A eingehungt.
Die Kabel sind nicht verdrecht oder eingeklemmt.
- Der Gurt (F) ist straff gespannt.

WARNING

• Eine unsachgemäß Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führer Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgeber abnehmen.

Schlagen Sie in der „Montageanleitung“ (7) nach.

WARNING

• Das Fernsehgerät sollte unbedingt von mindestens zwei Personen gehalten werden, wenn es entfernt wird.

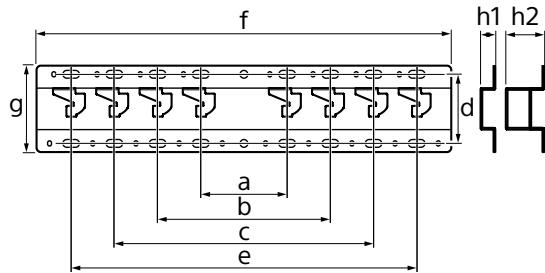

Technische Daten

Abmessungen: (ca.) [mm]

a : 100

b : 200

c :300

d : 80

e :400

f :480

g :100

h1 : 20, h2 : 60

h1 : fall 2-b, 2-c

h2 : fall 2-a

Gewicht (nur Grundplatte): (ca.) [kg] 0,8

Design und technische Daten können ohne vorherige Ankündigung geändert werden.
