SU-WL450 - Support mural pour téléviseur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Sony
Modèle	SU-WL450
Matériau	Acier
Dimensions de la base (L x H)	400 x 480 mm
Distance minimale TV-mur	20 mm (montage super fin)
Distance maximale TV-mur	60 mm (montage standard)
Poids net	Environ 1,2 kg
Charge maximale supportée	Jusqu'à 50 kg (selon TV)
Norme VESA compatible	100x100 à 400x400 mm
Styles de montage	Standard, fin, super fin
Fonctions principales	Fixation murale, sécurité par courroie, inclinaison? (Non, fixe)
Installation	Professionnelle recommandée
Vis de fixation murales fournies	Non (vis 8 mm diamètre requises)
Pièces fournies	Base, poulies, adaptateur, entretoises, courroie, vis diverses
Entretien et nettoyage	Chiffon sec, éviter produits abrasifs
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 80% HR
Garantie	2 ans (selon pays)
Réparabilité	Pièces non réparables individuellement

FOIRE AUX QUESTIONS - SU-WL450 SONY

Quelle est la charge maximale supportée par le support mural SU-WL450 ?

Le support peut supporter un téléviseur dont le poids est au maximum de 50 kg, selon la norme VESA et les spécifications du téléviseur. Vérifiez le poids de votre téléviseur dans son mode d'emploi.

Le support SU-WL450 est-il compatible avec tous les téléviseurs Sony ?

Non, il est conçu pour les téléviseurs Sony spécifiés dans le manuel. Vérifiez la liste des modèles compatibles et les dimensions VESA (de 100x100 à 400x400 mm).

Puis-je installer le support moi-même ?

Il est fortement recommandé de confier l'installation à un installateur agréé. Une mauvaise installation peut entraîner la chute du téléviseur et causer des blessures graves.

Quelles vis utiliser pour fixer la base au mur ?

Utilisez au moins quatre vis de 8 mm de diamètre (non fournies) adaptées au matériau du mur. Pour la courroie de sécurité, une vis de 5 mm est nécessaire.

Le support permet-il d'incliner ou d'orienter le téléviseur ?

Non, le SU-WL450 est un support fixe. Il offre trois distances de montage (standard, fin, super fin) mais sans inclinaison ni rotation.

Comment installer le téléviseur sur le support ?

Fixez les poulies à l'arrière du téléviseur, accrochez-le délicatement à la base, puis sécurisez avec la courroie fournie. Consultez le Guide d'installation pour les détails.

Que faire si la courroie de sécurité n'est pas assez tendue ?

Tirez sur la courroie pour éliminer le jeu et fixez-la solidement au mur avec une vis de 5 mm. Si le téléviseur bouge, réajustez la fixation.

Le support est-il fourni avec toutes les vis nécessaires ?

Non, les vis de fixation au mur (8 mm) ne sont pas incluses. Seules les vis pour assembler le support et fixer les adaptateurs au téléviseur sont fournies.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Quelles sont les précautions de sécurité à respecter ?

Le mur doit supporter au moins quatre fois le poids du téléviseur. Ne vous suspendez pas au téléviseur, ne modifiez pas les pièces et confiez l'installation à un professionnel.

MODE D'EMPLOI SU-WL450 SONY

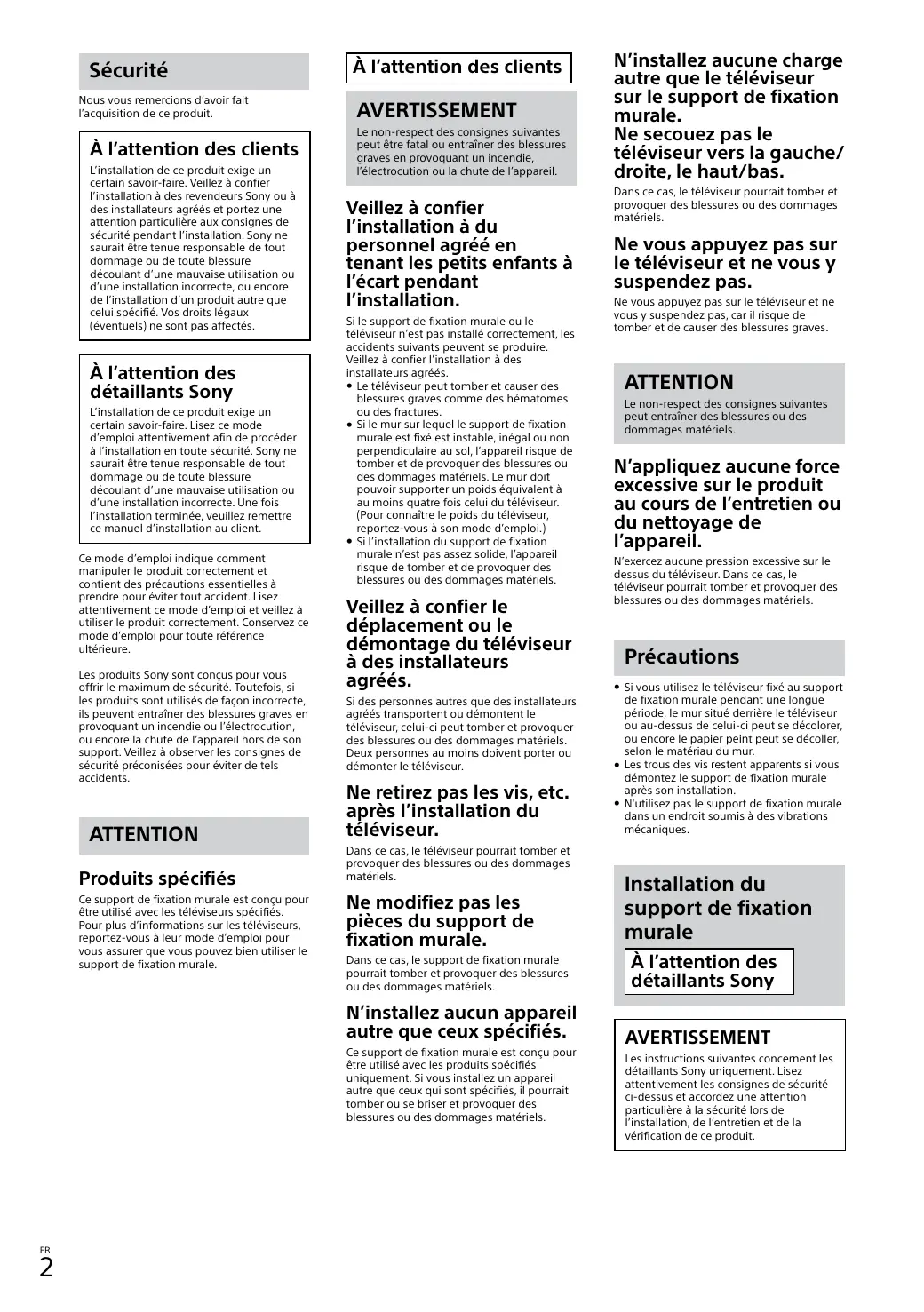

Nous vous remercions d'avoir fait l'acquisition de ce produit.

À l'attention des clients

L'installation de ce produit exige un certain savoir-faire. Veillez à confier l'installation à des revendeurs Sony ou à des installateurs agréés et portez une attention particulière aux consignes de sécurité pendant l'installation. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte, ou encore de l'installation d'un produit autre que celui spécifique. Vos droits légaux (éventuels) ne sont pas affectés.

À l'attention des détaillants Sony

L'installation de ce produit exige un certain savoir-faire. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Lisez attentivement ce mode d'emploi et veillez à utiliser le produit correctement. Conservez ce mode d'emploi pour toute référence ultérieure.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

ATTENTION

Produits spécifiés

Ce support de fixation murale est conçu pour être utilisé avec les téléviseurs spécifiés. Pour plus d'informations sur les téléviseurs, reportez-vous à leur mode d'emploi pour vous assurer que vous pouvez bien utiliser le support de fixation murale.

À l'attention des clients

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l'électrocution ou la chute de l'appareil.

Veillez à confier l'installation à du personnel agréé en tenant les petits enfants à l'écart pendant l'installation.

Si le support de fixation murale ou le téléviseur n'est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l'installation à des installateurs agréés.

Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures. - Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels. Le mur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son mode d'emploi.) Si l'installation du support de fixation murale n'est pas assez solide, l'appareil risque de tomber et de provoquer des blessures ou des dommages matériels.

Veillez à confier le déplacement ou le démontage du téléviseur à des installateurs agréés.

Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. Deux personnes au moins doivent porter ou démonter le téléviseur.

Ne retirez pas les vis, etc. après l'installation du téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne modifiez pas les pièces du support de fixation murale.

Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installez aucun appareil autre que ceux spécifiés.

Ce support de fixation murale est conçu pour être utilisé avec les produits spécifiés uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

N'installez aucune charge autre que le téléviseur sur le support de fixation murale. Ne secouez pas le téléviseur vers la gauche/droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves.

ATTENTION

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

N'appliquez aucune force excessive sur le produit au cours de l'entretien ou du nettoyage de l'appareil.

N'exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Précautions

• Si vous utilisez le téléviseur fixé au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériau du mur.
• Les trous des vis restent apparents si vous démontez le support de fixation murale après son installation.
• N'utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques.

Installation du support de fixation murale

À l'attention des détaillants Sony

AVERTISSEMENT

Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

N'installez pas le support de fixation murale sur une surface où les coins ou les côtés du téléviseur dépasseraient.

N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, où les coins ou les côtés du téléviseur dépasseraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les côtés du téléviseur, cela risquerait de provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur sur ou sous un climatiseur.

L'exposition prolongée du téléviseur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur.

Veillez à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Veillez à utiliser les vis appropriées selon le matériau du mur et installez le téléviseur solidement en utilisant au moins quatre vis de 8 mm de diamètre (ou équivalentes).

Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à monter le support correctement en suivant la procédure décrite dans ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à serrer les vis solidement dans la position indiquée.

Si vous oubliez, le téléviseur pourrait tomber et causer des blessures corporelles ou être endommagé.

Veillez à ne pas soumettre le téléviseur à des chocs pendant l'installation.

Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures.

Veillez à installer le téléviseur sur un mur parfaitement vertical et plat.

Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.

Une fois le téléviseur installé correctement, fixez solidement les câbles.

Si des personnes ou des objets s'accrochent aux câbles, ceci risque de provoquer des blessures ou d'endommager le téléviseur.

Veillez à ce que le cordon d'alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé.

Si le cordon d'alimentation CA ou le câble de raccordement est coincé entre l'appareil et le mur, ou s'il est plié ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résulter.

Les vis nécessaires à l'installation du support de fixation murale au mur ne sont pas fournies.

Utilisez les vis appropriées selon le matériel et la structure du mur lors du montage du support de fixation murale.

Installation du téléviseur au mur

La procédure d'installation varie selon votre téléviseur.

Suivez les instructions de ce manuel en vous référant au « Guide d'installation »

Préparation de l'installation

• Gardez le mode d'emploi du téléviseur à portée de main avant l'installation.
• Reportez-vous au « Guide d'installation »
• Avant de procéder au montage, vérifiez que vous disposez d'un tournevis cruciforme adapté aux vis.
• Vérifiez la position d'installation de votre téléviseur.
• Préparez au moins quatre vis de 8 mm de diamètre et une vis de 5 mm ou équivalente (non fournies). Choisissez des vis adaptées au matériel du mur.

Vérification des pièces

• Vérifiez que vous disposez de toutes les pièces.
• Identifiez les pièces en fonction de leur forme, en vous référant au « Guide d'installation », 1.

A Base (20) (1) Poulie (2) PSW 6x20 (4) PSW 4x20 avec douille (2) Entretoise (20) (2) F Courroie (1) (6) Manchon (20)(M4) (2) PSW 4x20 (2) ① Adaptateur de base (2) ① PSW 4x10 (8) Entretoise (60) (2) PSW 6x50 (2) M Manchon (M4) (2) PSW 4x50 (2) Fixation murale (5) (2) Entretoise (2) Rondelle (1) PSW 5x12 (1)

Choix de l'emplacement d'installation

1 Choisissez l'emplacement d'installation.

Reportez-vous au tableau des dimensions d'installation du téléviseur. Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.

Prévoyez un espace suffisant entre le téléviseur et le plafond ainsi que les parties saillantes du mur, tel qu'indiqué ci-dessous.

Unité : mm

N'installez jamais le téléviseur de la manière suivante :

La circulation d'air est bloquée.

Remarque

• Si vous envisagez d'acheminer les câbles à travers la paroi murale, percez un trou dans le mur et insérez-y les câbles avant de procéder à l'installation.

Pour ne pas pincer les câbles, préparez un trou dans le mur, en dehors du périmètre de la base (20) A

Adaptateur de base ① et de l'entretoise E, de l'entretoise K.

2 Sélectionnez le style de fixation murale. Il est possible de sélectionner la distance entre l'arrière du téléviseur et le mur comme indiqué ci-dessous.

2-a Montage standard 2-b Montage fin 2-c Montage super fin

Reportez-vous au 2 « Guide d'installation » et au 3 du tableau de la section

« Préparation au montage du téléviseur sur le mur »

AVERTISSEMENT

• Lorsque 2-b ou 2-c est sélectionné, l'accès à la borne arrière est limité.

3 Montez l'adaptateur de base ① avec les vis (PSW 4x10) ② sur la base (20) ④ lors de la sélection de 2-a. Reportez-vous à 3 du « Guide d'installation ». Reportez-vous à « Installation du téléviseur au mur » du mode d'emploi du téléviseur, 7. Lors de la sélection de 2-b ou 2-c, omettez cette étape. 4 Déterminez les positions des vis pour l'installation de la base (20) A.

Reportez-vous aux spécifications de la page 6.

Lors de la sélection de 2-a, utilisez les positions des orifices de l'adaptateur de base ①.

AVERTISSEMENT

• Le mur sur lequel vous installez le téléviseur doit pouvoir supporter un poids équivalent à au moins quatre fois celui du téléviseur (Pour connaître le poids du téléviseur, reportez-vous à son mode d'emploi.).
• Déterminez la solidité du mur sur lequel vous allez installer le téléviseur. Au besoin, renforcez suffisamment le mur.

Installation de la base au mur

• Utilisez au moins quatre vis de 8 mm de diamètre ou équivalentes (non fournies).
• Insérez quatre vis dans les orifices de l'adaptateur de base ① avec la base (20) A (2-a seule).
• Installez la base (20) © au mur à l'horizontale. Reportez-vous à 4 du « Guide d'installation ».

Préparation à l'installation du téléviseur

Préparez l'installation du téléviseur en vous reportant à la section « Installation du téléviseur au mur » du mode d'emploi du téléviseur.

Installation du téléviseur au mur

1 Raccordez le(s) câble(s) requis au téléviseur.

Veillez à raccorder les câbles avant d'installer le téléviseur au mur. Vous ne pourrez plus raccorder les câbles une fois le téléviseur installé.

Consultez le mode d'emploi fourni avec le téléviseur.

Remarque

• Confiez l'acheminement du câble dans le mur à un installateur agréé.
• Avant l'installation au mur, regroupez les câbles de raccordement afin d'éviter de les piétiner.

2 Installez le téléviseur sur la base.

• Pour connaître l'emplacement des poulies (B) auxquelles accrocher la base, reportez-vous au tableau des dimensions d'installation du téléviseur. Pour plus d'informations, reportez-vous au mode d'emploi du téléviseur.
• Maintenez fermement le téléviseur avec les deux mains et accrochez délicatement les poulies (B) fixées à l'arrière du téléviseur à la base, en veillant à vérifier la forme des trous.
• Après avoir installé le téléviseur au mur, vérifiez que les poulies (B) sont fermement enclenchées dans la base. Reportez-vous à 5 du « Guide d'installation ».

AVERTISSEMENT

Assurez-vous qu'au moins deux personnes maintiennent le téléviseur lors de son transport.

3 Maintien en place du dessous du téléviseur.

• Supprimez le jeu de la courroie (F) et attachez-la solidement au mur. Reportez-vous à 6 du « Guide d'installation ». Utilisez une vis de 5 mm de diamètre ou équivalente (non fournie).

Remarque

• Essayez de tirer légèrement le dessous du téléviseur vers vous pour vous assurer qu'il n'avance pas. S'il a du mouvement, cela signifie qu'il n'est pas fixé correctement et qu'il faut à nouveau fixer solidement la courroie (F).

Vérification de l'achèvement de l'installation

Vérifiez les points suivants.

• Les poulies ⑧ sont solidement accrochées à la base.
• Le cordon et le câble ne sont pas tordus ou coincés. La courroie F est bien tendue.

AVERTISSEMENT

• Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou une électrocution. Pour votre sécurité, vérifiez que l'installation est effectuée complètement.

Informations complémentaires

Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment. Reportez-vous à la section 7 du « Guide d'installation ».

AVERTISSEMENT

Veillez à ce que le téléviseur soit soutenu par deux personnes au moins lorsque vous le retirez.

Spécifications

La conception et les spécifications sont sujettes à modification sans préavis.

a : 100, b : 200, c : 300, d : 80, e : 400, f : 480, g : 100, h1 : 20, h2 : 60

h1 : cases 2-b, 2-c

h2 : case 2-a

Merci d'avoir choisi ce produit.

À nos clients

a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100

h1 : 20 (case 2-b, 2-c) h2 : 60 (case 2-a)

Poids (uniquement au-dessus) : (environ) [kg] 0,8

0,8

A (20) (PSW 4x10)

1. 2-a 100

2-b 7.

A (20) 1
