SU-WL450 - Suporte de parede para TV SONY - Manual de utilização gratuito

Tipo de produto	Suporte de parede para televisão
Marca	Sony
Modelo	SU-WL450
Material	Aço
Dimensões da base (L x A)	400 x 480 mm
Distância mínima TV-parede	20 mm (montagem super fina)
Distância máxima TV-parede	60 mm (montagem padrão)
Peso líquido	Aproximadamente 1,2 kg
Carga máxima suportada	Até 50 kg (conforme TV)
Padrão VESA compatível	100x100 a 400x400 mm
Estilos de montagem	Padrão, fino, super fino
Funções principais	Fixação na parede, segurança por cinta, inclinação? (Não, fixo)
Instalação	Profissional recomendada
Parafusos de fixação na parede fornecidos	Não (parafusos de 8 mm de diâmetro necessários)
Peças fornecidas	Base, roldanas, adaptador, espaçadores, cinta, parafusos diversos
Manutenção e limpeza	Pano seco, evitar produtos abrasivos
Temperatura de operação	0°C a 40°C
Umidade de operação	20% a 80% UR
Garantia	2 anos (conforme país)
Reparabilidade	Peças não reparáveis individualmente

Perguntas frequentes - SU-WL450 SONY

Qual é a carga máxima suportada pelo suporte de parede SU-WL450?

O suporte pode suportar uma televisão com peso máximo de 50 kg, de acordo com o padrão VESA e as especificações da televisão. Verifique o peso da sua televisão no manual do usuário.

O suporte SU-WL450 é compatível com todas as televisões Sony?

Não, ele foi projetado para as televisões Sony especificadas no manual. Verifique a lista de modelos compatíveis e as dimensões VESA (de 100x100 a 400x400 mm).

Posso instalar o suporte eu mesmo?

É altamente recomendável confiar a instalação a um instalador credenciado. Uma instalação inadequada pode causar a queda da televisão e resultar em lesões graves.

Quais parafusos usar para fixar a base na parede?

Use pelo menos quatro parafusos de 8 mm de diâmetro (não fornecidos) adequados ao material da parede. Para a cinta de segurança, é necessário um parafuso de 5 mm.

O suporte permite inclinar ou orientar a televisão?

Não, o SU-WL450 é um suporte fixo. Ele oferece três distâncias de montagem (padrão, fino, super fino) mas sem inclinação ou rotação.

Como instalar a televisão no suporte?

Fixe as roldanas na parte traseira da televisão, pendure-a cuidadosamente na base e, em seguida, prenda com a cinta fornecida. Consulte o Guia de instalação para obter detalhes.

O que fazer se a cinta de segurança não estiver suficientemente esticada?

Puxe a cinta para eliminar a folga e prenda-a firmemente na parede com um parafuso de 5 mm. Se a televisão se mover, reajuste a fixação.

O suporte é fornecido com todos os parafusos necessários?

Não, os parafusos de fixação na parede (8 mm) não estão incluídos. Apenas os parafusos para montar o suporte e fixar os adaptadores na televisão são fornecidos.

Como limpar o suporte de parede?

Use um pano macio e seco. Não use produtos químicos ou abrasivos que possam danificar o acabamento.

Quais são as precauções de segurança a serem observadas?

A parede deve suportar pelo menos quatro vezes o peso da televisão. Não se pendure na televisão, não modifique as peças e confie a instalação a um profissional.

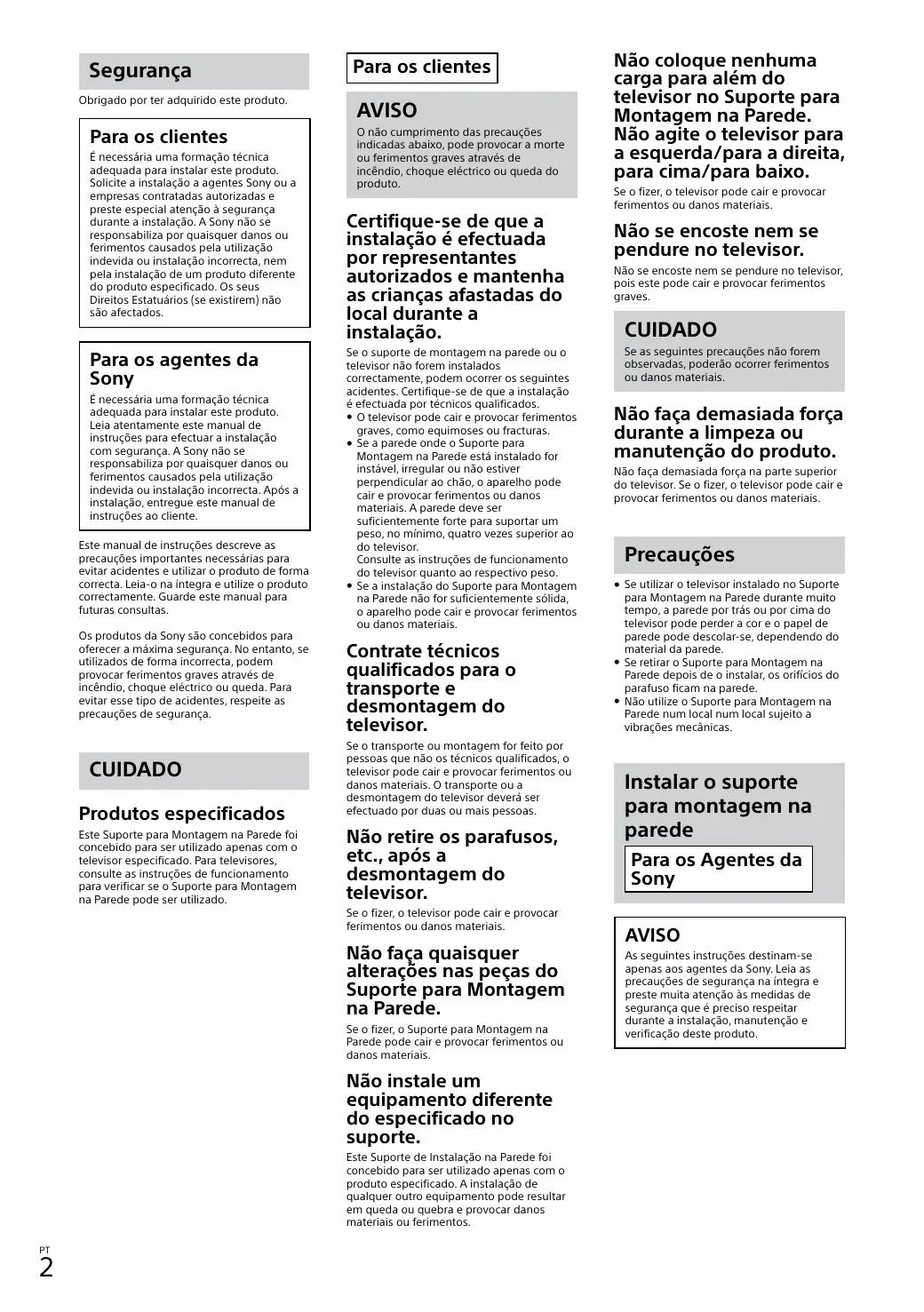

MANUAL DE UTILIZADOR SU-WL450 SONY

É necessária uma formação técnica adequada para instalar este produto. Solicite a instalação a agentes Sony ou a empresas contratadas autorizadas e preste especial atenção à segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta, nem pela indevida utilização de um produto diferente do produto especificado. Os seus direitos estatutários (se existirem) não são afetados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efetuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a maior segurança. No entanto, se realizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar esse tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produtos especializados

Este Suporte para Montagem na Parede foi concebido para ser utilizado apenas com o televisor especificado. Para outros televisores, consulte as instruções de funcionamento para verificar se o Suporte para Montagem na Parede pode ser utilizado.

Para os pacientes

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de montagem na parede ou o televisor não forem instalados corretamente, poderão ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos qualificados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser suficientemente forte para suportar um peso, no mínimo, quatro vezes superior ao do televisor. Consulte as instruções de funcionamento do televisor quanto ao respectivo peso.
• Se a instalação do Suporte para Montagem na Parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

Contrate técnicos especializados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não sejam técnicos especializados, o televisor pode cair e provocar ferimentos ou danos materiais. O transporte ou a desmontagem do televisor deverá ser efetuado por duas ou mais pessoas.

Não retire os parafusos, etc., ao desmontar o televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produto especificado. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga adicional no televisor sobre o Suporte para Montagem na Parede. Não agite o televisor para a esquerda/para a direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

Não faça demasiada força durante a limpeza ou manutenção do produto.

Não aplique demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizar o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede atrás ou por cima do televisor pode perder a cor e o papel de parede pode descascar-se, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede depois de instalar, os orifícios dos parafusos ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria.

Instale o suporte para montagem na parede com segurança, seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que é feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no próprio televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, podem ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede, ou se os fizer ou torcer à força, os condutores internos podem ficar à vista e provocar um curto-circuito ou a quebra do cabo elétrico. Pode provocar um incêndio ou choque elétrico.

Os parafusos necessários para fixar o Suporte para Montagem na Parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Instalação do televisor na parede

O procedimento de instalação difere consoante o seu televisor. Siga as instruções apresentadas neste manual, consultando o "Guia de instalação".

Preparar a instalação

• Tenha as instruções de estrutura do televisor à mão antes da instalação.
• Consulte o "Guia de instalação".
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posição de instalação do seu televisor.
• Prepare quatro ou mais parafusos de 8 mm de diâmetro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verificação das peças

• Verifique se todas as peças estão incluídas.
• Identifique as peças pela sua forma, consultando o "Guia de Instalação", 1.

A Base (20) (1) B Polia (2) C PSW 6x20 (4) PSW 4x20 com anilha (2) Espanador (20) (2) Cinta (1) (6) Anilha (20) (M4) (2) D PSW 4x20 (2) ① Adaptador de base (2) ① PSW 4x10 (8) K Especialor (60) (2) ① PSW 6x50 (2) Anilha (M4) (2) PSW 4x50 (2) C Acessório para montagem na parede (S) (2) P Especialador (2) Anilha (1) PSW 5x12 (1)

Decisão sobre a localização da instalação

1 Decida sobre a localização da instalação.

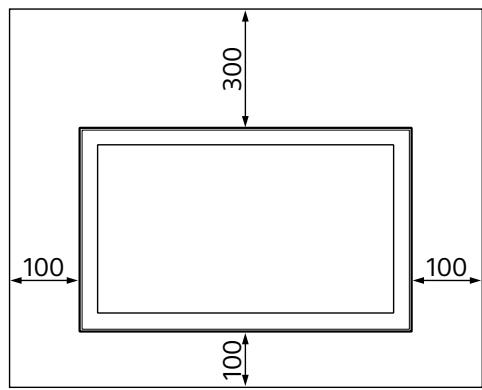

Consulte as dimensões de instalação do televisor. Para obter detalhes, consulte o manual de instruções do televisor.

Permita uma folga adequada entre o televisor e o teto e as peças salientes da parede, conforme indicado abaixo.

Unidade: mm

Nunca instale o televisor conforme indicado abaixo:

Circulação de ar bloqueada.

Nota

• Se desejar instalar os cabos numa parede, faça primeiro um orifício na mesma para introduzir os cabos antes de iniciar a instalação. Para evitar trilhar os cabos, prepare um orifício na parede no exterior do perímetro da base (20) A, adaptador de base 1 e do espaçador (20) E, do espaçador (60) K

2 Selecione o estilo de montagem na parede. A distância entre a parte traseira do televisor e a parede pode ser selecionada conforme indicado abaixo.

2-a Montagem normal 2-b Montagem compacta 2-c Montagem super compacta

Consulte o "Guia de Instalação", 2 e a tabela "Preparar a instalação do televisor na parede", 3.

AVISO

• Quando selecionar 2-b ou 2-c, o acesso ao terminal posterior é limitado.

3 Instale o adaptador da base ① utilizando o parafuso (PSW 4x10) ① na base (20) ④ quando selecionar 2-a. Consulte o "Guia de Instalação", 3. Consulte o "Instalar o televisor na parede" do manual de instruções do televisor, 7. Caso selecione 2-b ou 2-c, ignore este passo. 4 Decida as posições dos parafusos para instalar a base (20) A.

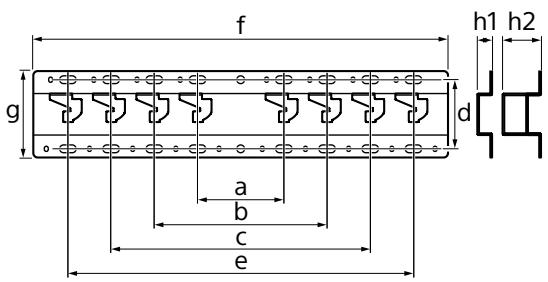

Consulte as especificações na página 6. Quando selecionar 2-a, utilize as posições dos orifícios do adaptador da base ①.

AVISO

• A parede na qual o televisor será instalado deve ser capaz de suportar um peso superior ao peso do televisor (Consulte as instruções do televisor quanto ao respectivo peso).
• Determine a resistência da parede em que está instalado o televisor. Se necessário, reforce a parede.

Instalação da base na parede

• Utilize quatro ou mais parafusos de 8 mm de diâmetro ou equivalente (não fornecidos).
• Instale quatro parafusos nos orifícios do adaptador da base ① com a base (20) (A) (apenas 2-a).
• Instale a base (20) A na parede, na horizontal. Consulte o "Guia de Instalação", 4.

Preparar a instalação do televisor

Prepare a instalação do televisor de acordo com "Instalar o televisor na parede" do manual de instruções do televisor.

Instalação do televisor na parede

1 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte as instruções de instalação fornecidas com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.
• Una os cabos de ligação para fazer passar, antes da montagem na parede.

• Para a localização das polias [B] para pendurar na base (20) [A], consulte a tabela de dimensões de instalação do televisor. Para obter detalhes, consulte o manual de instruções do televisor.
• Segure bem o televisor com as duas mãos e pendure suavemente as polias ® presas à parte de trás do televisor à base (20) A, certificando-se de que confirma a forma dos orifícios.
• Depois de instalar o televisor na parede, confirme se as polias estão bem presas à base (20) A.

Consulte o "Guia de Instalação", 5.

AVISO

• Certifique-se de que o transporte do televisor é efectuado por duas ou mais pessoas.

Evite que a parte de baixo do televisor se mova.

• Elimine a folga da cinta F e prenda-a firmemente à parede. Consulte o "Guia de Instalação", 6.
• Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado correctamente e a cinta F deve voltar a ser firmemente presa.

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• As polias (B) estão penduradas com firmeza na base (20) (A).
• Os cabos de alimentação e ligação não estão dobrados nem trilhados.
• A conta está bem presa, sem folga.

AVISO

• A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior. Consulte o "Guia de Instalação", 7.

AVISO

• Certifique-se de que a remoção do televisor é efetuada por duas ou mais pessoas.

Especificações

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Os produtos da Sony são projetados com ênfase na segurança. No entanto, se os produtos forem usados incorretamente, podem causar ferimentos graves devido a incêndio, choque elétrico ou queda do produto. Siga os avisos de segurança para evitar tais acidentes.

ATENÇÃO

Certifique-se de conectar o cabo antes de instalar a TV na parede. Você não poderá conectar o cabo depois que a TV estiver instalada.

Consulte o guia de operação fornecido com a sua TV.

Atenção

• Conecte o cabo de alimentação na parede com a tomada apropriada.
• Prenda o cabo para evitar que ele se solte antes de fixá-lo na parede.

2 Instale a TV no Suporte.

• Para a posição da Polia ⑧ no Suporte, consulte a tabela de dimensões de instalação da TV. Para detalhes, consulte o guia de uso da TV.
• Segure a TV firmemente com as duas mãos e pendure suavemente a Polia fixada na parte traseira da TV no Suporte, garantindo que a tecnologia avançada esteja visível.
• Após instalar a TV na parede, verifique se a Polia ⑧ está firmemente encaixada no Suporte. Consulte "Guia de Instalação", 5.

AVISO

A. a 1 = 2,a 2 = - 4
