SU-WL450 - Nástenný držiak na TV SONY - Bezplatný návod na obsluhu

Typ produktu	Nástenný držiak na televízor
Značka	Sony
Model	SU-WL450
Materiál	Oceľ
Rozmery základne (Š x V)	400 x 480 mm
Minimálna vzdialenosť TV-stena	20 mm (veľmi tenká montáž)
Maximálna vzdialenosť TV-stena	60 mm (štandardná montáž)
Čistá hmotnosť	Približne 1,2 kg
Maximálne zaťaženie	Do 50 kg (podľa TV)
Kompatibilná norma VESA	100x100 až 400x400 mm
Štýly montáže	Štandardný, tenký, veľmi tenký
Hlavné funkcie	Uchytenie na stenu, bezpečnosť pomocou popruhu, sklon? (Nie, pevné)
Inštalácia	Profesionálna odporúčaná
Dodávané skrutky na uchytenie na stenu	Nie (vyžadujú sa skrutky s priemerom 8 mm)
Dodávané diely	Základňa, kladky, adaptér, dištančné podložky, popruh, rôzne skrutky
Údržba a čistenie	Suchá handrička, vyhnite sa abrazívnym prostriedkom
Prevádzková teplota	0°C až 40°C
Prevádzková vlhkosť	20 % až 80 % RV
Záruka	2 roky (podľa krajiny)
Opraviteľnosť	Diely nie sú jednotlivo opraviteľné

Často kladené otázky - SU-WL450 SONY

Aká je maximálna hmotnosť podporovaná nástenným držiakom SU-WL450?

Držiak unesie televízor s hmotnosťou maximálne 50 kg podľa normy VESA a špecifikácií televízora. Skontrolujte hmotnosť svojho televízora v jeho návode na použitie.

Je držiak SU-WL450 kompatibilný so všetkými televízormi Sony?

Nie, je navrhnutý pre televízory Sony uvedené v návode. Skontrolujte zoznam kompatibilných modelov a rozmery VESA (od 100x100 do 400x400 mm).

Môžem držiak nainštalovať sám?

Dôrazne odporúčame zveriť inštaláciu autorizovanému inštalatérovi. Nesprávna inštalácia môže viesť k pádu televízora a spôsobiť vážne zranenia.

Aké skrutky použiť na uchytenie základne na stenu?

Použite aspoň štyri skrutky s priemerom 8 mm (nie sú súčasťou dodávky) prispôsobené materiálu steny. Pre bezpečnostný popruh je potrebná skrutka s priemerom 5 mm.

Umožňuje držiak nakláňanie alebo otáčanie televízora?

Nie, SU-WL450 je pevný držiak. Ponúka tri montážne vzdialenosti (štandardná, tenká, veľmi tenká), ale bez nakláňania alebo otáčania.

Ako nainštalovať televízor na držiak?

Pripevnite kladky na zadnú stranu televízora, opatrne ho zaveste na základňu a potom zaistite dodaným popruhom. Podrobnosti nájdete v Inštalačnej príručke.

Čo robiť, ak bezpečnostný popruh nie je dostatočne napnutý?

Potiahnite popruh, aby ste odstránili vôľu, a pevne ho pripevnite na stenu skrutkou s priemerom 5 mm. Ak sa televízor pohybuje, upravte upevnenie.

Je držiak dodávaný so všetkými potrebnými skrutkami?

Nie, skrutky na uchytenie na stenu (8 mm) nie sú súčasťou dodávky. Dodávané sú len skrutky na montáž držiaka a uchytenie adaptérov na televízor.

Ako čistiť nástenný držiak?

Použite mäkkú a suchú handričku. Nepoužívajte chemické alebo abrazívne prostriedky, ktoré by mohli poškodiť povrchovú úpravu.

Aké bezpečnostné opatrenia treba dodržiavať?

Stena musí uniesť najmenej štyrikrát hmotnosť televízora. Nezavesujte sa na televízor, neupravujte diely a zverte inštaláciu odborníkovi.

NÁVOD NA OBSLUHU SU-WL450 SONY

Montáž základny na zed'

1 Zapojte príslušné kabely k televizoru.

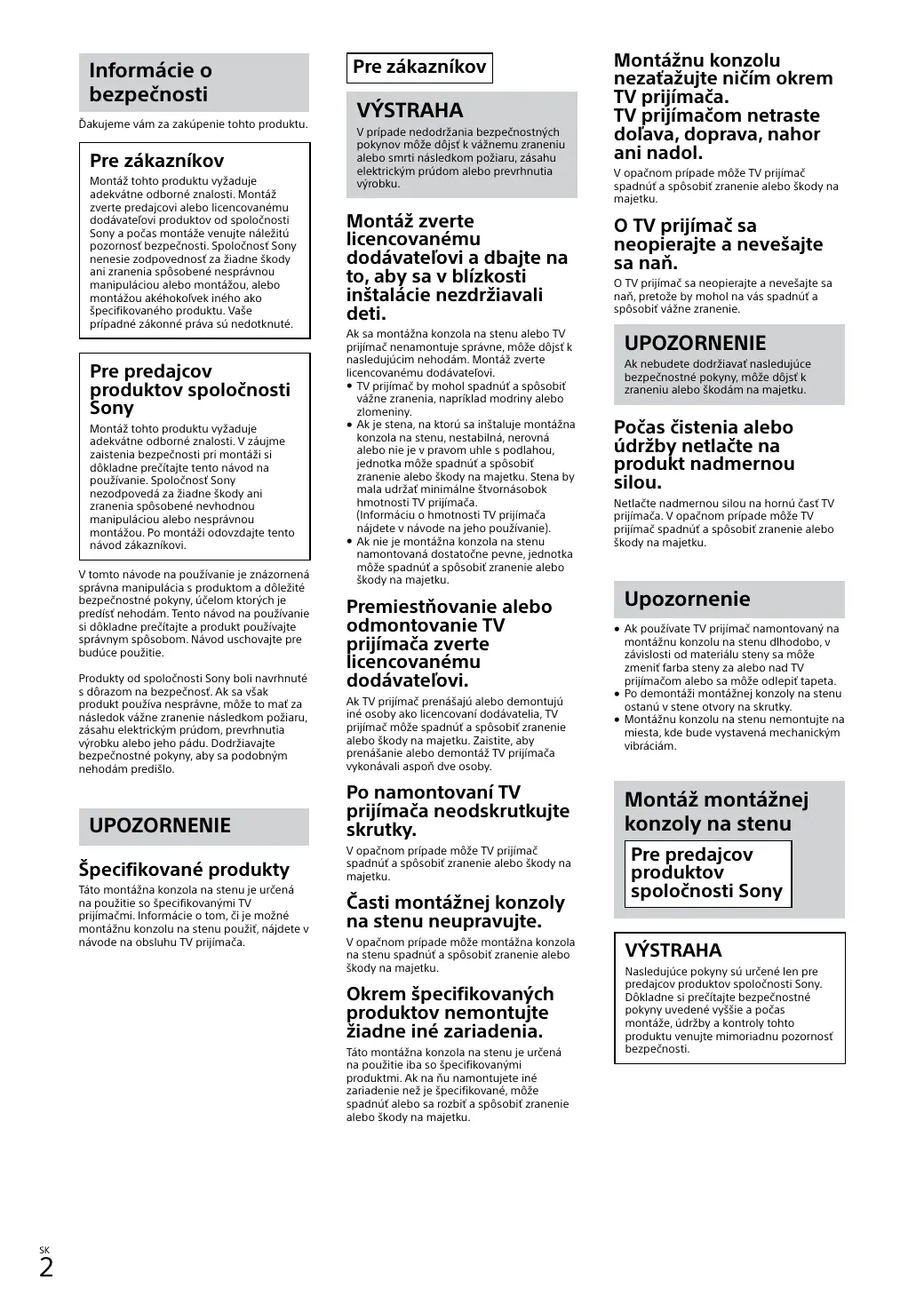

Montáž tohto produktu vyžaduje
adekvatne obdneré znalosti. Montáž
zverte predajcovi alebo licencovânemu
dodavatelovi produktov od spolocnosti
Sony a poças montáze venuje năležitu
pozornost bezpečnosti. Spolocnost Sony
nenesie zodpovednost za ziadne škody
ani cranenia spasòsobene nesprávnou
manipulacióu alebo montážou, alebo
montážou akéhokolvek iného ako
specifikovaného produktu. Vaš
pripadná zákonna prava su nedotknute.

Pre predajcov\ produktov spolocnosti\ Sony

Montažtohto produktuyzadujedeakinstienbvojnei prontata zidokladnprecitaje tento navod naouzivanie.Spolocnost Sony nezodopeda za zdne skody ani zranenia sposobene nevchodnou manipulaciou alebo nespravnou montazou.Po montazi oodzadjte tonten navod zakaznikovi.

V tomto navode na pouzivanie je znazornena spravna manipulacya s produktom a doleztebepezcinostne pokny, uelom ktorych je predist nehodam. Tento navod na pouzivanie si dokladne precitajte a produkt pouzivaje spravnym sposobom. Navod uschovajte prebuduce pouzitie.

Špecifikované produkty

V pripade nedodrzania bezpećnostnychPokynov moź dójst k váznému zraneniu alebo smrti následkom poźiaru,źasahu elektrickym prudom alebo prevrhnutia vyrobu.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalacie nezdržiavali deti.

Okrem špecifikovaných** produktov nemontujte** žiadne iné zariadenia.

Táto montázná konzla na stenu je určěné na použitie iba so špecifikoványmi produkti. Ak na nu namontujete iné zariadienie než je specifikované, moze spednúf alebo sa rozbit a spósobit rzanenie alebo skody na majetku.

Montážnu konzolu nezatažujte nicím okrem TV prijímača. TV prijímačom netraste dolava, doprava, nahor ani nadol.

V opacnom pripade moze TV prijima' spadnuit a sposobit zranenie alebo skody na majteku.

Montáž montážnej konzoly na stenu

Pre predajcov\ produktov\ spolocnosti Sony

VYSTRAHA

Montáznu konzolu na stenu neinstalujte na povrch steny, napríklad na pilier, kde budu rohy alebo strany TV prijimávačyčnievaţ mimo povrchu steny. Ak osoba alebo predmet narazi do vyčnéveajuceho rohu alebo strany TV prijimáva, moze dójt k zraneniu alebo Skodám na majetku.

TV prijimač nemontujte nad ani pod klimatizáciu.

Ak je TV prijimač dlhodobo vystavený unikajucej vode alebo prudu vzduchu z klimatizácie, može to mat za následok požiar, záshav elektrický prudom alebo poruchu TV prijimača.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcichPokynov v totom námode.

Ak sa ktorakolkev zo skrutiek uovlni alebo vypadne, montaizna konzola na stenu moze spadnuf a sposobit zranenie alebo Skody na majetku. Pouzivaje skrutky vchodne pre materiali steny a Jednotku namontujte pevnou pouzitim styroch alebo viacerych skrutik s priemerom 8 mm (alebo ekvivalentnych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode.Ak použijete nahradné diely,TV prijímacMHz spadnú't a spósobit niedekomu zranenie alebo saMHz TV prijímac poškodit.

Konzolu správné zostavte podla postupu uvedeného v toto námode.

Ak sa ktorakofvek zo skrutiek uvoi nie allo bo vypadne, TV prijima moze spednuf a sposobit niekomu zranenie alebo sa mozte TV prijima poskodit.

Skrutky pevne utiahnite na vyznačenom mieste.

Ak tak neurobite, TV prijimač mõze spadnút a spotsobit niekomu zranenie alebo sa mõze TV prijimač poskodit.

TV prijímac montujte na kolmú a rovnú stenu.

Ak tak neurobite, TV prijima'moze spednuit a sposbsti zranenie.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napajaci alebo prepojovaci kabel priskripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skrujen, moza sa odhalit vnutorné vodice, co moze sposobit skrat alebo prerusenie napajania. Mohlo by dojs'k poziaru alebo zasahu elektrickym prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montăz montăznej konzoly na stenu pouzite skrutky vchodné pre material a konstrukciu steny.

• Pred montážou si priapravte námod na používanie TV prijímača.
• Pozrite si dokument „Sprievodca montážou".
  Pred montážou si priapravte skrutkovač Phillips vchodné na príslušné skrutky.
• Stanovte montážnu polohu TV prijímača.
• Prijavte si štyri alebo viac skrutiek s priemerom 8 mm a Jednu skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vchodné pre material steny.

Kontrola dielov

• Skontrolujte, Či boli dodané všetky diely.
• Diely identifikujte podla ich tvaru, pričom sa riadte dokumentom „Sprievodca montážou“, bod 1.

Podstavec (20) (1)
Kladka (2)
PSW 6× 20 (4)
PSW 4× 20 s vlozkou (2)
E Distancnva vlozka (20) (2)
F Remen (1)
Vložka (20) (M4) (2)
PSW 4 x 20 (2)
① Adapté podstavca (2)
① PSW 4 x 10 (8)
Distancná vložka (60) (2)
PSW 6 x 50 (2)
M Vložka (M4) (2)
PSW 4 x 50 (2)
Montázny nástavec na stenu (S) (2)
Distancnva vlozka (2)
@ Podložka (1)
PSW 5 x 12 (1)

Urcenie miesta montáze

1 Určte miesto montáže.

Pozrite si tabu'ku Rozmerov montaze TV prijimaça. Podrobnosti najdete v navode na pouzivanie TV prijimaça.

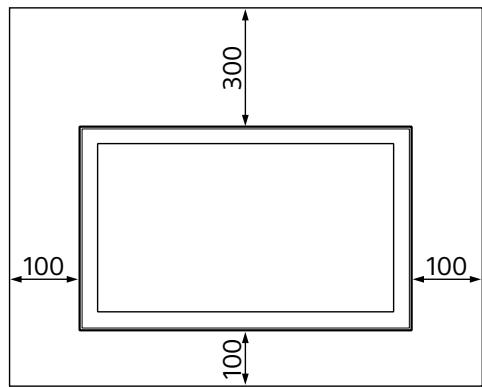

Medzi TV prijimačom, stropom a vystupujúcimi Častami steny ponechte dostatočné priestor, ako je to znázorné na nasledujúcom obrázku.

Jednotka: mm

TV prijimač nikdy nemontuje tak, ako je to znázornené na nasledujúcom obrázku:

Cirkulácia vzduchu je zablokovaná.

Poznámka

• Ak mâte v úmysle viest kâble v stene, pred začatim montáze vytorte otvor do steny a zasuñte donk kâble. Vyttorte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptor podstavca ① a distančnej vložky (20) E, distančnej vložky (60) K, aby nedoslo k priškripnutiu kálov.

2 Vyberte typ montáže na stenu. Vzdialenost' zadnej Časti TV prijímaça od steny možno vybrat' podla nasledujúcich informáci.

Pozrite si dokument „Sprievodca montážou", 2 a tabulku v Časti „Príprava na montáž TV prijimača na stenu", 3.

VYSTRAHA

• Ak vyberiète spösob 2-b alebo 2-c, pristup k zadným koncovkám bude obmedzený.

3 V przypade spôsobu 2-a pripevnite adaptér podstavca ① pomocou skrutky (PSW 4 x 10) ② k podstavcu (20) ④. Pozrite si dokument „Sprievodca montážou“, bod 3. Pozrite si „Montáž TV prijímaça na stenu“ v námode na obsluhu TV prijímaça, 7. Ak ste vybrali spôsob 2-b alebo 2-c,ndo tko krok vynechajte.
4 Určte pozíciu skrutiek na montáž podstavca (20) A.

Pozrite si technické udaje na strane 6.

Ak vyberiete spôsob 2-a, použite umiestnienie otvorov adaptéra podstavca ①.

VYSTRAHA

Stena, na ktorej bude TV prijimaç namontovaný, by mala udžrát minimálne stvornábosk hmotnosti TV prijimača. (Informáciu o hmotnosti TV prijimača nádete v navode na jeho použivanie).
- Určte pevnost steny, na ktorej bude TV prijima namontovany. V pripepade potreby stenu dostatočne spevnite.

Instalácia podstavca na stenu

• Použite minimálne štyri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).
  Vložte štyri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) A (len 2-a).
• Podstavec (20) A namontujte na stenu vodorovne. Pozrite si dokument „Sprievodca montážou“, bod 4.

Priaprava na montáž TV prijímača

Pozrite si námod na používanie dodany s TV prijímačom.

Poznámka

Vyvtorenie vedenia kablov v stene zverte licencovanemu dodavatefovi.
- Pred montázou na stenu prepojovacie káble zviažte, aby ste po nich nestúpali.

2 Pripevnite TV prijimač k podstavcu (20) A.

• Informacja o polohe kladiek ⑧ na závese na podstavci (20) ④ najdete v tabu'ke montażnych Rozmerov TV prijimaça. Podrobnosti najdete v námode na použivanie TV prijimaça.
• Držte TV prijímač pavne oboma rukami a opatrine zaveste kladky (B) pripevné na zadnej strane TV prijímača na podstavec (20) A, prićom dbajte na tvar otvorov.
• Po instaláci TV prijimača na stenu overte, Či su kladky ⑧ pvne pripevnék podstavcu (20) ④. Pozrite si Dokument „Sprievodca montážou", bod 5.

VYSTRAHA

• Počas prenášania musia TV prijímač držat aspon dve osoby.

3 Zabrante zdvihnutiu spodnej Časti TV prijímača.

• Napnite remen F a pavne ho pripevnite k stene. Pozrite si Dokument „Sprievodca montážou", bod 6.
• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

Kontrola dokončenej montáže

Skontrolujte nasledujúce:

• Nesaprávné umiestnenie napájacieho kábla moze zapráčinit požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dóvodu bezpečnosti nezabudnite skontrolovat kompletnost montáže.

Dalsie informácie

Pozrite si dokument „Sprievodca montážou“, bod 7.

VYSTRAHA
