PANDUAN PENGGUNA SU-WL450 SONY

Terima kasih telah membeli produk ini.

Kepada Pelanggan

Keahlian yang memadai dibutuhkan untuk memasang produk ini. Pastikan untuk mensubkontrakkan pemasangan kepada dealer Sony atau kontraktor berlisensi dan berikan perhatian khusus terhadap keselamatan selama instalasi. Sony tidak bertanggung jawab atas ganti rugi untuk cedera yang disebabkan oleh penanganan yang salah atau pemasangan yang tidak benar, atau karena memasang produk lain selain yang disebutkan. Hak Anda menurut Undang-Undang (jika ada) tidak akan terpengaruh.

Kepada Dealer Sony

Keahlian yang memadai dibutuhkan untuk memasang produk ini. Pastikan untuk membaca petunjuk penggunaan ini selengkapnya untuk melakukan pekerjaan pemasangan dengan aman. Sony tidak bertanggung jawab atas ganti rugi atau cedera yang disebabkan oleh penanganan yang salah atau pemasangan yang tidak benar. Berikanlah petunjuk ini kepada pelanggan setelah pemasangan selesai.

Petunjuk penggunaan ini memperlihatkan penanganan yang benar atas produk dan langkah pencegahan penting yang diperlukan untuk mencegah kecelakaan. Pastikan untuk membaca petunjuk ini selengkapnya dan menggunakan produk ini dengan benar. Sediakan selalu petunjuk ini untuk acuan di masa mendatang.

Produk Sony didesain dengan mengutamakan keselamatan. Namun jika produk digunakan dengan tidak benar, cedera serius dapat terjadi karena kebakaran, sengatan listrik, produk roboh, atau produk terjatuh. Pastikan untuk mematuhi tindakan pencegahan keselamatan untuk mencegah kecelakaan demikian.

PERHATIAN

Produk yang disebutkan

Braket Penyangga Dinding ini didesain untuk digunakan dengan produk TV yang disebutkan. Untuk TV, rujuklah petunjuk penggunaannya untuk memastikan apakah Braket Penyangga Dinding ini bisa digunakan.

Kepada Pelanggan

PERINGATAN

Dalam langkah pencegahan berikut ini, cedera serius atau kematian dapat terjadi karena kebakaran, sengatan listrik, atau produk terjatuh.

Pastikan untuk mensubkontrakkan pemasangan kepada kontraktor berlisensi dan jauhkan anak-anak selama melakukan pemasangan.

Jika Braket Penyangga Dinding atau TV tidak dipasang dengan benar, kecelakaan berikut ini dapat terjadi. Pastikan bahwa yang melakukan pemasangan adalah kontraktor berlisensi.

TV dapat jatuh dan menyebabkan cedera serius seperti memar atau patah tulang. - Jika dinding tempat memasang Braket Penyangga Dinding tidak stabil, tidak rata, atau tidak tegak lurus terhadap lantai, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Dinding harus mampu menahan berat paling sedikit empat kali berat TV. (Rujuklah petunjuk penggunaan TV Anda untuk mengetahui berat TV itu.) - Jika pemasangan Braket Penyangga Dinding pada dinding tidak cukup kokoh, unit dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jika pengangkutan untuk pelepasan TV dilakukan bukan oleh kontraktor berlisensi, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Pastikan bahwa TV diangkat untuk dilepas oleh dua orang atau lebih.

Jangan melepaskan sekrup, dll., setelah memasang TV.

Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan melakukan perubahan pada komponen-komponen Braket Penyangga Dinding.

Jangan memasang perangkat apa pun selain produk yang disebutkan.

Braket Penyangga Dinding ini didesain untuk digunakan dengan Produk yang disebutkan. Jika Anda memasang perangkat selain yang disebutkan, dudukan dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan memberikan beban apa pun selain TV pada Braket Penyangga Dinding. Jangan mengguncang TV ke kiri/kanan, atas/bawah.

Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Jangan bersandar atau bergantungan pada TV.

Jangan bersandar atau bergantungan pada TV karena TV dapat jatuh ke atas Anda dan menyebabkan cedera serius.

PERHATIAN

Jika langkah pencegahan berikut ini tidak diikuti, cedera atau kerusakan harta benda dapat terjadi.

Jangan menangani produk dengan tenaga berlebihan selama membersihkan atau merawat produk.

Jangan mengenakan tenaga berlebihan pada sisi atas TV. Jika Anda melakukannya, TV dapat jatuh dan menyebabkan cedera atau kerusakan harta benda.

Tindakan Pencegahan

• Jika Anda memasang TV
• Jika Anda memasang TV pada Braket Penyangga Dinding untuk jangka waktu yang lama, dinding di belakang atau di atas TV dapat memudar warnanya atau wallpaper dapat terlepas, tergantung pada bahan dindingnya.
• Jika Braket Penyangga Dinding dilepas setelah dipasang pada dinding, lubang-lubang sekrupnya akan tertinggal pada dinding.
• Jangan gunakan Braket Penyangga Dinding di tempat yang membuatnya terkena getaran mekanis.

Memasang Braket Penyangga Dinding

Kepada Dealer Sony

PERINGATAN

Petunjuk berikut ini hanya untuk dealer Sony. Pastikan untuk membaca petunjuk yang diuraikan di atas dan berikan perhatian khusus kepada keselamatan selama pemasangan, perawatan, dan pemeriksaan Produk ini.

Jangan memasang Braket Penyangga Dinding pada permukaan dinding yang akan membuat sudut atau pinggiran TV menonjol keluar dari permukaan dinding.

Jangan memasang Braket Penyangga Dinding pada permukaan dinding tersebut pilar, yang akan membuat sudut atau pinggiran TV menonjol keluar dari permukaan dinding. Jika seseorang atau benda kebetulan membentur sudut atau sisi TV yang menonjol, cedera atau kerusakan harta benda dapat terjadi.

Jangan memasang TV di atas atau di bawah AC.

Jika TV terkena kebocoran air atau arus udara dari AC untuk waktu lama, kebakaran atau sengatan listrik, atau malfungsi TV dapat terjadi.

Pastikan untuk memasang Braket Penyangga Dinding dengan kuat pada dinding dengan mengikuti petunjuk dalam petunjuk penggunaan ini.

Jika ada sekrupnya yang kendur atau terjatuh, Braket Penyangga Dinding dapat jatuh dan menyebabkan cedera atau kerusakan harta benda. Pastikan untuk menggunakan sekrup yang sesuai dengan bahan dinding dan pasang unit dengan kencang menggunakan empat atau lebih sekrup diameter 8 mm (atau setara).

Pastikan untuk menggunakan sekrup dan komponen pemasangan yang disertakan dengan mengikuti petunjuk yang diberikan dalam petunjuk penggunaan ini secara benar. Jika Anda mengganti komponen dengan komponen lain, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.

Pastikan untuk merakit dudukan dengan benar dengan melakukan ini.

Jika ada sekrup yang kendur atau terjatuh, TV dapat jatuh dan menyebabkan cedera pada orang atau kerusakan pada TV.

Pastikan untuk mengencangkan sekrup dengan kuat pada posisi yang ditentukan.

Jika Anda tidak melakukan hal ini, TV dapat jatuh dan menyebabkan cedera badan pada orang atau kerusakan pada TV.

Berhati-hatilah untuk tidak membuat TV terkena kejutan saat dipasang.

Jika TV terkena kejutan, TV dapat terjatuh atau hancur. Hal ini dapat menyebabkan cedera.

Pastikan untuk memasang TV pada dinding yang tegak lurus dan juga rata.

Jika Anda tidak melakukannya, TV dapat jatuh dan menyebabkan cedera.

Setelah TV dipasang dengan benar, kencangkan kabel-kabelnya dengan baik.

Jika ada orang atau benda yang tersangkut pada kabel, cedera atau kerusakan pada TV dapat terjadi.

Jangan biarkan kabel listrik AC atau kabel penghubung terjepit.

Jika kabel listrik AC atau kabel penghubung terjepit di antara unit dan dinding atau tertekuk atau terpuntir secara paksa, konduktor internalnya dapat menjadi terbuka dan menyebabkan korsleting (hubungan pendek) atau putusnya aliran listrik. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.

Sekrup-sekrup yang dibutuhkan untuk mengencangkan Braket Penyangga Dinding pada dinding tidak disertakan.

Gunakan sekrup yang sesuai dengan bahan dan struktur dinding saat memasang Braket Penyangga Dinding.

Memasang TV pada dinding

Prosedur pemasangan berbeda, tergantung pada TV Anda.

Ikuti petunjuk dalam petunjuk penggunaan ini, dengan merujuk pada "Panduan Pemasangan".

Menyiapkan pemasangan

• Siapkan petunjuk penggunaan TV tersedia di dekat Anda sebelum memasang. Rujuklah "Panduan Pemasangan".
• Pastikan untuk menyediakan obeng plus yang sesuai dengan sekrup sebelum merakit.
• Pastikan kembali posisi pemasangan TV Anda.
• Siapkan empat atau lebih sekrup berdiameter 8 mm dan sekrup 5 mm pada setara (tidak disertakan). Pilih sekrup yang sesuai dengan bahan dinding.

Memeriksa komponen

• Pastikan semua komponen sudah ada.
• Kenali komponen dari bentuknya, dengan merujuk pada "Panduan Pemasangan", 1.

A Alas (20) (1) B Puli (2) C PSW 6x20 (4) D PSW 4x20 dengan Blok Bantalan (2) E Penjarak (20) (2) F Sabuk (1) G Blok Bantalan (20) (M4) (2) H PSW 4x20 (2) I Penyesuai Alas (2) J PSW 4x10 (8) K Penjarak (60) (2) L PSW 6x50 (2) M Blok Bantalan (M4) (2) N PSW 4x50 (2) O Perlengkapan Pemasangan di Dinding (S) (2) P Penjarak (2) Q Pelat Landasan (1) R PSW 5x12 (1)

Memutuskan lokasi pemasangan

1. Memutuskan lokasi pemasangan.

Lihat tabel dimensi pemasangan TV. Untuk perinciannya, lihatlah petunjuk penggunaan TV.

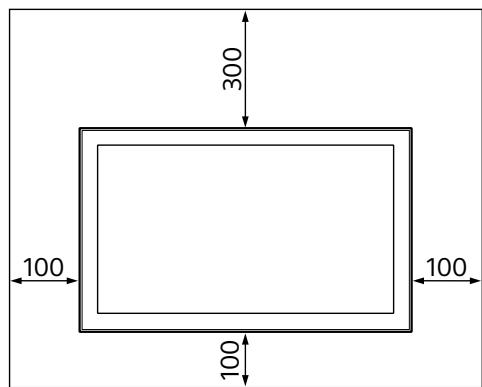

Sediakan celah yang sesuai antara TV dan langit-langit, dan bagian dinding yang menonjol seperti terlihat di bawah ini.

Satuan: mm

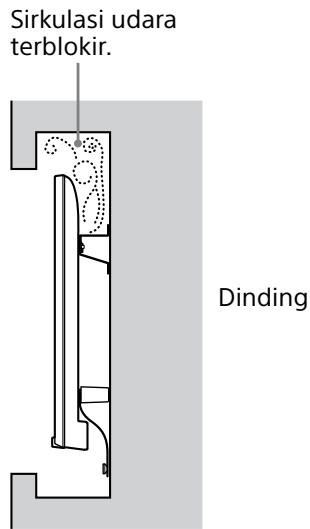

Jangan sekali-kali memasang TV seperti terlihat di bawah ini:

Catatan

• Jika Anda bermaksud mengatur jalur kabel dalam dinding, buatlah lubang pada dinding untuk memasukkan kabel sebelum memulai pemasangan. Untuk mencegah kabel terjepit, siapkan lubang pada dinding di luar lingkaran Alas (20) 4, Penyesuai Alas (20) 6, Penjarak (60) 8.

2 Pilih cara pemasangan di dinding. Gaya dapat dipilih seperti ditunjukkan di bawah ini.

2-a Pemasangan standar 2-b Pemasangan ramping 2-c Pemasangan super ramping

Lihat "Panduan Pemasangan", 2 dan Tabel "Mempersiapkan untuk Pemasangan TV di dinding", 3.

PERINGATAN

• Apabila 2-b atau 2-c dipilih, akses terminal belakang terbatas.

3 Pasang Penyesuai Alas (20) dengan menggunakan Sekrup (PSW 4x10) ke Alas (20) apabila memilih 2-a. Rujuklah Panduan Pemasangan, 3 dan buku petunjuk TV "Memasang TV ke dinding", 7. Apabila memilih 2-b atau 2-c, maka lewati langkah ini. 4 Tentukan posisi sekrup untuk memasang Alas (20).

Lihat spesifikasi di halaman 6. Apabila memilih 2-a, gunakan posisi lubang Penyesuai Alas (20).

PERINGATAN

• Dinding tempat TV akan dipasang harus mampu menahan berat paling sedikit empat kali berat TV (Rujuklah petunjuk penggunaan TV Anda untuk mengetahui berat TV itu.).
• Tentukan kekuatan dinding tempat TV akan dipasang. Perkuat dinding hingga memadai, jika perlu.

Memasang Alas pada dinding

• Gunakan empat atau lebih sekrup berdiameter 8 mm atau setara (tidak disertakan).
• Pasang empat sekrup ke lubang Penyesuai Alas ① Dengan Alas (20) A(hanya 2-a).
• Pasang Alas (20) ④ pada dinding secara horizontal. Rujuklah "Panduan Pemasangan", 4.

Mempersiapkan pemasangan TV

Siapkan pemasangan TV, dengan mengikuti petunjuk penggunaan "Memasang TV di Dinding".

Memasang TV pada dinding

1 Hubungkan kabel yang diperlukan ke TV.

Pastikan untuk menghubungkan kabel sebelum memasang TV pada dinding. Anda tidak akan dapat menghubungkan kabel setelah TV dipasang. Rujuklah petunjuk penggunaan yang disertakan bersama TV Anda.

Catatan

2 Pasang TV pada Alas.

• Untuk lokasi Puli ⑧ ke gantungan pada Alas, rujuk tabel dimensi pemasangan TV. Untuk perinciannya, lihatlah petunjuk penggunaan TV.
• Tahan TV dengan kuat menggunakan kedua tangan dan dengan perlahan gantung Puli ⑧ yang terpasang ke bagian belakang TV ke Alas, sambil memastikan untuk mengonfirmasi bentuk lubangnya.
• Setelah memasang TV pada dinding, pastikan bahwa Puli ⑧ terkunci kuat pada Alas. Rujuklah "Panduan Pemasangan", 5.

PERINGATAN

• Pastikan TV dipegang oleh dua orang atau lebih saat diangkut.

3 Mencegah dasar TV bergeser.

• Ambil Sabuk (F) yang kendur dan lekatkan ke dinding dengan kuat. Rujuklah "Panduan Pemasangan", 6.
• Gunakan sekrup berdiameter 5mm atau setara (tidak disertakan).

Catatan

• Cobalah menarik sendiri dasar TV ke depan sedikit, untuk memastikan bahwa TV tidak bergerak maju. Jika ada gerakan, berarti TV belum terpasang dengan benar, dan Sabuk ① harus dikencangkan dengan kuat kembali.

Konfirmasikan selesainya pemasangan

Periksa poin-poin berikut ini.

• Puli (B) tergantung kuat pada Alas.
• Kawat dan kabel tidak terpuntir atau terjepit.
• Sabuk (F) kencang dan tidak ada kekenduran.

PERINGATAN

• Penempatan kabel listrik AC yang tidak benar, dll., dapat menyebabkan kebakaran atau sengatan listrik akibat hubungan pendek. Pastikan untuk mengonfirmasi selesainya pemasangan demi keselamatan.

Informasi lain

Untuk melepas TV, balik prosedur pemasangan sebelumnya. Rujuklah "Panduan Pemasangan", 7.

PERINGATAN

• Pastikan bahwa TV dipegangi oleh dua orang atau lebih saat dilepaskan.

Spesifikasi

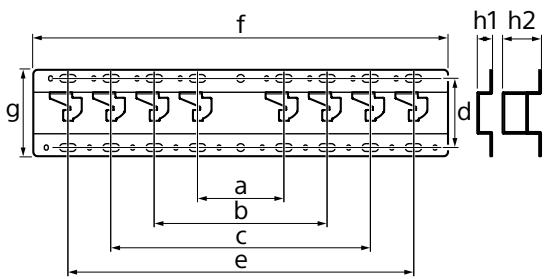

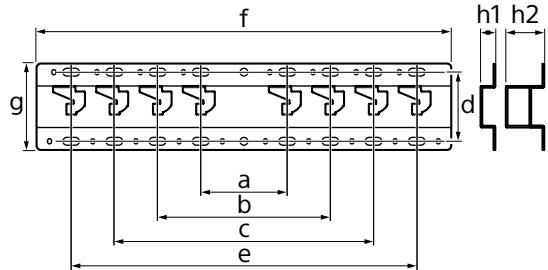

Dimensi: (Sekitar) [mm]

Rancangan dan spesifikasi ini dapat diubah sewaktu-waktu tanpa pemberitahuan.

400: e

480: f

100:g

(2-c .case 2-b) 20 : h1

(case 2-a) 60: h2

[pgS]（j）：（4）

0,8

..y j 0j 0j 0j 0j 0j 0j 0j 0j

Jg 59

1

JL 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 JI 1 J

4

Jg j 100000000000000000000000000000000000000000000000000

2

. 125 125 125 125 125 125 125 125 125 125 125

jua
