Tip produs	Suport mural pentru televizor
Marcă	Sony
Model	SU-WL450
Material	Oțel
Dimensiunile bazei (L x H)	400 x 480 mm
Distanța minimă TV-perete	20 mm (montare super subțire)
Distanța maximă TV-perete	60 mm (montare standard)
Greutate netă	Aproximativ 1,2 kg
Sarcină maximă suportată	Până la 50 kg (conform TV)
Normă VESA compatibilă	100x100 la 400x400 mm
Stiluri de montare	Standard, subțire, super subțire
Funcții principale	Fixare pe perete, siguranță prin curea, înclinare? (Nu, fix)
Instalare	Profesională recomandată
Șuruburi de fixare pe perete furnizate	Nu (șuruburi 8 mm diametru necesare)
Piese furnizate	Bază, scripeți, adaptor, distanțiere, curea, șuruburi diverse
Întreținere și curățare	Cârpă uscată, evitați produse abrazive
Temperatură de funcționare	0°C la 40°C
Umiditate de funcționare	20% la 80% HR
Garanție	2 ani (conform țării)
Reparabilitate	Piesele nu se repară individual

Întrebări frecvente - SU-WL450 SONY

Care este sarcina maximă suportată de suportul mural SU-WL450 ?

Suportul poate susține un televizor a cărui greutate este de maximum 50 kg, conform normei VESA și specificațiilor televizorului. Verificați greutatea televizorului în manualul său.

Suportul SU-WL450 este compatibil cu toate televizoarele Sony ?

Nu, este conceput pentru televizoarele Sony specificate în manual. Verificați lista modelelor compatibile și dimensiunile VESA (de la 100x100 la 400x400 mm).

Pot instala suportul eu însumi ?

Se recomandă insistent să încredințați instalarea unui instalator autorizat. O instalare incorectă poate duce la căderea televizorului și poate cauza răni grave.

Ce șuruburi să folosesc pentru a fixa baza pe perete ?

Folosiți cel puțin patru șuruburi de 8 mm diametru (nu sunt furnizate) adaptate materialului peretelui. Pentru curea de siguranță, este necesar un șurub de 5 mm.

Suportul permite înclinarea sau orientarea televizorului ?

Nu, SU-WL450 este un suport fix. Oferă trei distanțe de montare (standard, subțire, super subțire) dar fără înclinare sau rotație.

Cum instalez televizorul pe suport ?

Fixați scripeții pe spatele televizorului, agățați-l cu grijă de bază, apoi asigurați-l cu curea furnizată. Consultați Ghidul de instalare pentru detalii.

Ce fac dacă curea de siguranță nu este suficient de întinsă ?

Trageți de curea pentru a elimina jocul și fixați-o ferm pe perete cu un șurub de 5 mm. Dacă televizorul se mișcă, reajustați fixarea.

Suportul este furnizat cu toate șuruburile necesare ?

Nu, șuruburile de fixare pe perete (8 mm) nu sunt incluse. Sunt furnizate doar șuruburile pentru asamblarea suportului și fixarea adaptoarelor pe televizor.

Cum curăț suportul mural ?

Folosiți o cârpă moale și uscată. Nu utilizați produse chimice sau abrazive care ar putea deteriora finisajul.

Care sunt măsurile de siguranță de respectat ?

Peretele trebuie să suporte de cel puțin patru ori greutatea televizorului. Nu vă agățați de televizor, nu modificați piesele și încredințați instalarea unui profesionist.

MANUAL DE UTILIZARE SU-WL450 SONY

Vă mulțumim pentru achiziționarea acestui produs.

Pentru clienți

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Subcontractați instalarea distribuitorilor Sony sau unor contractori licențiați și acordați o atenție specială siguranței în timpul instalării. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată, respectiv de instalarea altui produs decât cel specificat. Drepturile dvs. prevăzute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Citiți cu atenție acest manual de instrucțiuni, pentru a efectua operațiile de instalare în siguranță. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înmânați acest manual clientului după instalare.

Acest manual de instrucțiuni prezintă modul de manipulare corectă a produsului și măsurile importante de precauție necesare pentru prevenirea accidentelor. Citiți cu atenție acest manual și utilizați produsul în mod corect. Păstrați acest manual disponibil pentru consultări ulterioare.

Produsele Sony sunt proiectate ținând cont de siguranță. Totuși, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectați măsurile de precauție pentru siguranță, în vederea evitării unor asemenea accidente.

ATENȚIE

Produse specificate

Acest dispozitiv de montare pe perete este proiectat în vederea utilizării cu televizoarele specificate. Pentru televizoare, citiți instrucțiunile de utilizare pentru a verifica dacă dispozitivul de montare pe perete poate fi folosit.

Pentru clienți

AVERTISMENT

Dacă următoarele măsuri de precauție nu sunt respectate, pot rezulta grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.

Subcontractați instalarea produsului unor contractori licențiați și țineți copiii mici la distanță în timpul instalării.

Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveți grijă ca instalarea să fie efectuată de către contractori licențiați.

• Televizorul poate cădea și poate cauza grave vătămări corporale, precum contuzii sau fracturi.
• Dacă peretele pe care este instalat dispozitivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată susține o greutate de cel puțin patru ori mai mare decât cea a televizorului. (Consultați instrucțiunile de utilizare ale televizorului pentru a determina greutatea acestuia.)
• Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale.

Contractați operațiile de montare sau demontare a televizorului unor contractori licențiați.

Dacă persoane în afara unor contractori licențiați transportă sau demontează televizorul, acesta poate cădea și poate cauza vătămări corporale sau daune materiale. Televizorul trebuie transportat sau demontat de două sau mai multe persoane.

Nu demontați șuruburile etc. după montarea televizorului.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu aduceți modificări componentelor dispozitivului de montare pe perete.

În caz contrar, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu montați alte echipamente în afara produsului specificat.

Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul specificat. Dacă montați alt echipament decât cel specificat, acesta poate cădea sau se poate sparge și poate cauza vătămări corporale sau daune materiale.

Nu aplicați altă sarcină în afara televizorului pe dispozitivul de montare pe perete. Nu zdruncinați televizorul stânga/dreapta, sus/jos.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu vă rezemați pe și nu vă agățați de televizor.

Nu vă rezemați pe și nu vă agățați de televizor, deoarece acesta poate cădea și poate cauza grave vătămări corporale.

ATENȚIE

Dacă următoarele măsuri de precauție nu sunt respectate, se pot produce vătămări corporale sau daune materiale.

Nu manipulați produsul cu forță excesivă în timpul curățării sau al întreținerii.

Nu aplicați o forță excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Măsuri de precauție

• Dacă utilizați timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcție de materialul peretelui.
• Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru șuruburi.
• Nu utilizați dispozitivul de montare pe perete într-o locație unde este supus la vibrații mecanice.

Instalarea dispozitivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Următoarele instrucțiuni sunt destinate numai distribuitorilor Sony. Citiți măsurile de precauție descrise mai sus și acordați o atenție specială siguranței în timpul instalării, al întreținerii și verificării acestui produs.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui precum un stâlp, unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colțul ieșit în afară al televizorului, acest lucru poate cauza vătămări corporale sau daune materiale.

Nu instalați televizorul deasupra unei instalații de aer condiționat sau dedesubtul acesteia.

Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenți de aer proveniți de la o instalație de aer condiționat, se pot produce incendii, șocuri electrice sau defecțiuni ale televizorului.

Instalați dispozitivul de montare pe perete în condiții de siguranță, urmând indicațiile din acest manual de instrucțiuni.

Dacă oricare dintre șuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale. Utilizați șuruburile corespunzătoare pentru materialul peretelui și instalați aparatul în condiții de siguranță, aplicând patru sau mai multe șuruburi cu diametrul de 8 mm (sau echivalent).

Utilizați corespunzător șuruburile și piesele de montaj furnizate, urmând instrucțiunile din acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Asamblați dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucțiuni.

Dacă oricare dintre șuruburi sunt slăbite sau cad, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Strângeți adecvat șuruburile în poziția indicată.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Nu supuneți televizorul la șocuri pe durata instalării.

Dacă televizorul este expus la șocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.

Instalați televizorul pe un perete plan și perpendicular pe podea.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale.

După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.

Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.

Nu permiteți ciupirea/perforarea cablului de alimentare în curent alternativ și nici a cablului de conexiune.

În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat și perete, sau sunt îndoite sau răsucite forțat, conductorii interni pot deveni expuși și pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau șoc electric.

Șuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate.

Utilizați șuruburile corespunzătoare pentru materialul și structura peretelui la fixarea dispozitivului de montare pe perete.

Instalarea televizorului pe perete

În funcție de televizor, este posibil ca procedura de instalare să difere. Urmați instrucțiunile din acest manual, consultând „Ghidul de instalare”.

Pregătirea pentru instalare

• Trebuie să aveți instrucțiunile de utilizare a televizorului la îndemână înainte de instalare.
• Consultați „Ghidul de instalare”.
• Înainte de asamblare, pregătiți o șurubelniță tip Phillips adecvată șuruburilor.
• Confirmați poziția de instalare a televizorului.
• Pregătiți patru sau mai multe șuruburi cu diametrul de 8 mm și un șurub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectați șuruburi corespunzătoare pentru materialul peretelui.

Verificarea pieselor

• Verificați dacă sunt incluse toate piesele.
• Consultând „Ghidul de instalare”, identificați piesele după forma acestora.

Bază (20) (1) Troliu (2) PSW 6x20 (4) PSW 4x20 cu bucșă (2) Distanțier (20) (2) Curea (1) Bucșă (20) (M4) (2) PSW 4x20 (2) Adaptor bază (2) PSW 4x10 (8) Distanțier (60) (2) PSW 6x50 (2) Bucșă (M4) (2) PSW 4x50 (2) Dispozitiv pentru montare pe perete (S) (2) Distanțier (2) Șaibă (1) PSW 5x12 (1)

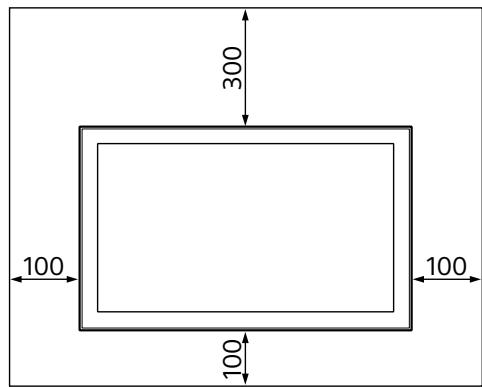

Stabilirea locației de instalare

1 Stabiliți locația de instalare.

Consultați tabelul cu dimensiunile de instalare ale televizorului. Pentru detalii, consultați manualul de instrucțiuni al televizorului.

Lăsați un spațiu liber suficient între televizor și tavan și părțile proeminente ale peretelui, așa cum se arată mai jos.

Unitate: mm

Nu instalați niciodată televizorul așa cum se arată mai jos:

Circulația aerului este blocată.

Notă

• Dacă intenționați să orientați cablurile prin perete, realizați un orificiu în perete pentru introducerea cablurilor înainte de a începe instalarea. Pentru a preveni ciupirea/perforarea cablurilor, pregătiți un orificiu în perete undeva în afara perimetrului bazei (20) A, adaptor bază 1 și a distanțierului (20) E, a distanțierului (60) K.

2 Selectați stilul de montare pe perete. Distanța de la partea din spate a televizorului la perete poate fi selectată conform imaginii de mai jos.

2-a Suport standard 2-b Suport subțire 2-c Suport ultrasubțire

Consultați „Ghidul de instalare", 2 și tabelul „Pregătirea instalării pe perete a televizorului", 3.

AVERTISMENT

• Când se selectează 2-b sau 2-c, accesul la terminalul din spate este limitat.

3 Montați adaptorul de bază ① cu ajutorul șurubului (PSW 4x10) ⑫ pe bază (20) ④ atunci când selectați 2-a. Consultați „Ghidul de instalare", 3. Consultați „Instalarea televizorului pe perete" din manualul de instrucțiuni al televizorului, 7. Dacă se selectează 2-b sau 2-c, omiteți acest pas. 4 Stabiliți pozițiile șuruburilor pentru instalarea bazei (20) A. Consultați specificațiile de la pagina 6. Când selectați 2-a, utilizați pozițiile găurilor de la adaptorul de bază ①

AVERTISMENT

• Peretele pe care va fi montat televizorul trebuie să poată susține o greutate de cel puțin patru ori mai mare decât cea a televizorului (consultați instrucțiunile de utilizare ale televizorului pentru a determina greutatea acestuia).
• Determinați rezistența peretelui pe care urmează să fie montat televizorul. Consolidați în măsură suficientă peretele, dacă este necesar.

Instalarea bazei pe perete

Utilizați patru sau mai multe șuruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate). Montați patru șuruburi la orificiile adaptorului de bază ① Cu bază (20) ④ (numai 2-a). Instalați baza (20) ④ orizontal pe perete. Consultați "Ghidul de instalare", 4.

Pregătirea instalării televizorului

Pregătiți instalarea televizorului, urmând indicațiile din secțiunea „Instalarea televizorului pe perete" din manualul de instrucțiuni al televizorului.

Instalarea televizorului pe perete

1 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați instrucțiunile de utilizare furnizate cu televizorul.

Notă

• Subcontractați instalarea cablurilor în perete unui contractor licențiat. Strângeți cablurile într-un mănunchi pentru a nu călca pe acestea înainte de montarea pe perete.

2 Instalați televizorul pe bază (20) A.

• Pentru locația troliurilor (B) pentru suspendarea bazei (20) (A), consultați tabelul de dimensiuni pentru instalarea televizorului. Pentru detalii, consultați manualul de instrucțiuni al televizorului. Țineți bine televizorul cu ambele mâini și trageți cu grijă troliurile ⑧ atașate în partea din spate a televizorului de bază (20) A, având grijă să respectați formele orificiilor.
• După instalarea televizorului pe perete, verificați ca troliurile (B) să fie ferm fixate pe bază (20) A. Consultați „Ghidul de instalare”, 5.

AVERTISMENT

• Este necesar ca, în timpul transportului, televizorul să fie susținut de două sau mai multe persoane.

3 Prevenirea alunecării părții de jos a televizorului.

Luați partea netensionată a curelei F și fixați-o ferm pe perete. Consultați „Ghidul de instalare”, 6. Utilizați un șurub cu diametrul de 5 mm sau echivalent (nu este furnizat).

Notă

• Încercați să trageți ușor partea de jos a televizorului spre dumneavoastră, pentru a vă asigura că nu se deplasează. Dacă survine o mișcare, aparatul nu este corect fixat, iar cureaua (F) trebuie fixată ferm din nou.

Confirmarea finalizării instalării

Verificați următoarele aspecte.

• Troliurile (B) sunt ferm suspendate de baza (20) (A).
• Firul și cablul nu sunt răsucite sau ciupite/perforate.
• Cureaua (F) este strânsă, fără porțiuni netensionate.

AVERTISMENT

• Amplasarea incorectă a cablului de alimentare în curent alternativ etc. poate cauza incendiu sau șocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.

Alte informații

La demontarea televizorului, parcurgeți procedura de instalare în sens invers.

Consultați "Ghidul de instalare", 7.

AVERTISMENT

• Este necesar ca, în timpul demontării, televizorul să fie susținut de două sau mai multe persoane.

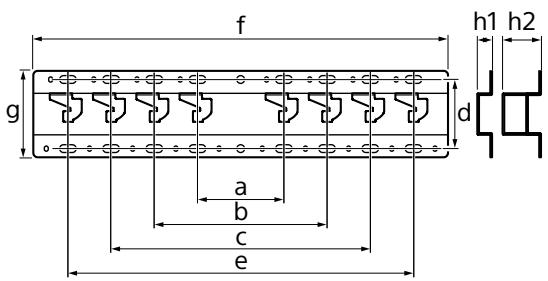

Specificații

Dimensiuni: (aprox.) [mm]

a : 100

b : 200

c : 300

d : 80

e : 400

f : 480

q : 100

h1 : 20, h2 : 60

h1 : cazul 2-b, 2-c

h2: cazul 2-a

Greutate (numai baza): (aprox.) [kg]

0,8

Structura și specificațiile se pot modifica fără preaviz.

SIGURANȚĂ

Vă rugăm să citiți acest manual înainte de a utiliza produsul.

Pentru clienți

Pentru montarea produsului este necesară experiență. Vă rugăm să urmați instrucțiunile de montaj și să acordați o atenție deosebită siguranței în timpul montajului. Sony nu este responsabilă pentru daune sau răniri cauzate de utilizarea sau montarea necorespunzătoare a produsului, diferită de instrucțiunile furnizate. Garanția dumneavoastră (dacă există) nu este afectată.

Pentru comercianții Sony

Pentru montarea produsului este necesară experiență. Citiți cu atenție acest manual pentru a efectua în siguranță operațiile de montaj. Sony nu este responsabilă pentru daune sau răniri cauzate de utilizarea sau montarea necorespunzătoare. Predați acest manual clientului după montaj.

Acest manual arată regulile corecte de lucru cu produsul și măsurile importante de precauție care trebuie respectate pentru a evita vătămările. Citiți cu atenție acest manual și utilizați produsul corect. Păstrați manualul pentru referințe viitoare.

Produsele Sony sunt proiectate având în vedere siguranța. Dar dacă utilizați produsul incorect, aceasta poate duce la vătămări grave ca urmare a incendiului, șocului electric, căderii sau răsturnării produsului. Respectați măsurile de siguranță pentru a preveni astfel de incidente.

AVERTISMENT

Actualizarea produselor

Acest suport de perete este proiectat pentru utilizare numai cu televizoarele specificate. Consultați instrucțiunile pentru televizoare pentru a verifica dacă poate fi utilizat cu acest suport de perete.

Dacă nu se respectă cerințele de siguranță, poate duce la vătămări grave sau deces, incendiu, șoc electric sau cădere și răsturnare.

Instalarea trebuie efectuată de un instalator autorizat, conform instrucțiunilor de instalare.

Dacă suportul de perete nu este montat corect, pot apărea probleme de siguranță. Asigurați-vă că montajul este efectuat de un instalator autorizat.

Televizorul poate cădea și poate provoca vătămări grave, inclusiv deces. Dacă peretele pe care este montat suportul de perete este instabil, neuniform sau nu este perpendicular pe podea, structura poate cădea și poate provoca vătămări sau daune materiale. Peretele trebuie să fie capabil să suporte greutatea, inclusiv sarcina dinamică a televizorului. (Referitor la greutatea televizorului, consultați manualul de utilizare.) Dacă contactul suportului de perete nu este suficient de ferm, structura poate cădea și poate provoca vătămări sau daune materiale.

Asigurați-vă că ați efectuat mutarea televizorului pentru demontare cu un instalator autorizat.

Dacă altcineva, neautorizat, transportă sau demontează televizorul, acesta poate cădea și poate provoca vătămări sau daune materiale. Asigurați-vă că două persoane sunt prezente pentru transportul și demontarea televizorului.
