Produkttyp	Väggfäste för TV
Märke	Sony
Modell	SU-WL450
Material	Stål
Basens mått (B x H)	400 x 480 mm
Minsta avstånd TV-vägg	20 mm (super tunn montering)
Maximalt avstånd TV-vägg	60 mm (standard montering)
Nettovikt	Cirka 1,2 kg
Maximal belastning	Upp till 50 kg (beroende på TV)
Kompatibel VESA-standard	100x100 till 400x400 mm
Monteringsstilar	Standard, tunn, super tunn
Huvudfunktioner	Väggmontering, säkerhetsrem, lutning? (Nej, fast)
Installation	Professionell rekommenderas
Medföljande väggskruvar	Nej (8 mm diameter skruvar krävs)
Medföljande delar	Bas, remskivor, adapter, distanser, rem, diverse skruvar
Underhåll och rengöring	Torr trasa, undvik slipande produkter
Driftstemperatur	0°C till 40°C
Driftsfuktighet	20% till 80% RH
Garanti	2 år (beroende på land)
Reparerbarhet	Delar kan inte repareras individuellt

Vanliga frågor - SU-WL450 SONY

Vilken är den maximala belastningen som väggfästet SU-WL450 klarar?

Fästet kan bära en TV med en maximal vikt på 50 kg, enligt VESA-standard och TV:ns specifikationer. Kontrollera vikten på din TV i bruksanvisningen.

Är fästet SU-WL450 kompatibelt med alla Sony-TV-apparater?

Nej, det är designat för Sony-TV-apparater som anges i manualen. Kontrollera listan över kompatibla modeller och VESA-mått (100x100 till 400x400 mm).

Kan jag installera fästet själv?

Det rekommenderas starkt att låta en auktoriserad installatör göra installationen. Felaktig installation kan leda till att TV:n faller och orsaka allvarliga skador.

Vilka skruvar ska användas för att fästa basen i väggen?

Använd minst fyra skruvar med 8 mm diameter (medföljer inte) anpassade till väggmaterialet. För säkerhetsremmen krävs en 5 mm skruv.

Kan fästet luta eller vrida TV:n?

Nej, SU-WL450 är ett fast fäste. Det erbjuder tre monteringsavstånd (standard, tunn, super tunn) men ingen lutning eller rotation.

Hur installerar jag TV:n på fästet?

Fäst remskivorna på baksidan av TV:n, häng försiktigt upp den på basen och säkra med den medföljande remmen. Se Installationsguiden för detaljer.

Vad gör jag om säkerhetsremmen inte är tillräckligt spänd?

Dra i remmen för att eliminera slack och fäst den ordentligt i väggen med en 5 mm skruv. Om TV:n rör sig, justera fästet.

Ingår alla nödvändiga skruvar med fästet?

Nej, väggskruvarna (8 mm) ingår inte. Endast skruvar för att montera fästet och fästa adaptrarna på TV:n medföljer.

Hur rengör jag väggfästet?

Använd en mjuk och torr trasa. Använd inte kemikalier eller slipande produkter som kan skada ytbehandlingen.

Vilka säkerhetsföreskrifter ska jag följa?

Väggen måste bära minst fyra gånger TV:ns vikt. Häng dig inte på TV:n, modifiera inte delarna och låt en professionell göra installationen.

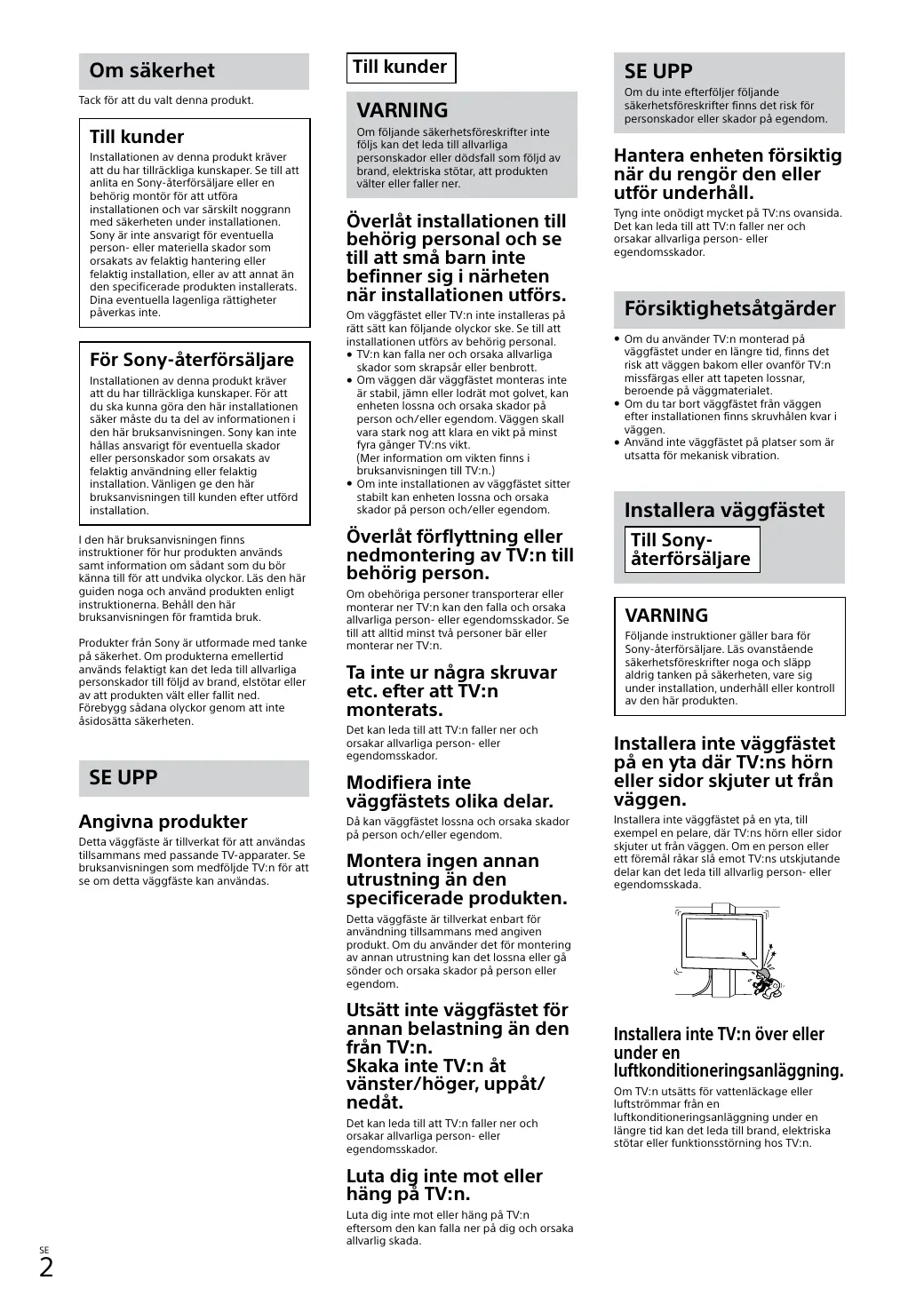

BRUKSANVISNING SU-WL450 SONY

Installationen av denna produkt kräver att du har tillräckliga kunskaper. Se till att anlita en Sony-återförsäljare eller en behörig montör för att utföra installationen och var särskilt noggrann med säkerheten under installationen. Sony är inte ansvarigt för eventuella person- eller materiella skador som orsakats av felaktig hantering eller felaktig installation, eller av att annat än den specificerade produkten installerats. Dina eventuella lagliga rättigheter påverkas inte.

För Sony-återförsäljare

Installationen av denna produkt kräver att du har tillräckliga kunskaper. För att du ska kunna göra den här installationen säker måste du ta del av informationen i den här bruksanvisningen. Sony kan inte hållas ansvarigt för eventuella skador eller personskador som orsakats av felaktig användning eller felaktig installation. Vänligen ge den här bruksanvisningen till kunden efter utförd installation.

I den här bruksanvisningen finns instruktioner för hur produkten används samt information om sådant som du bör känna till för att undvika olyckor. Läs den här guiden noga och använd produkten enligt instruktionerna. Behåll den här bruksanvisningen för framtida bruk.

Produkter från Sony är utformade med stor säkerhet. Om produkterna emellertid används felaktigt kan det leda till allvarliga personskador till följd av brand, elstötar eller av att produkten vält eller fallit ned. Förebygg sådana olyckor genom att inte åsidosätta säkerheten.

SE UPP

Angivna produkter

Detta väggfäste är tillverkat för att användas tillsammans med passande TV-apparater. Se bruksanvisningen som medföljde TV:n för att se om detta väggfäste kan användas.

Till kunder

VARNING

Om följande säkerhetsföreskrifter inte följs kan det leda till allvarliga personskador eller dödsfall som följd av brand, elektriska stötar, att produkten välter eller faller ner.

Överlåt installationen till behörig personal och se till att små barn inte befinner sig i närheten när installationen utförs.

Om väggfästet eller TV:n inte installeras på rätt sätt kan följande olyckor ske. Se till att installationen utförs av behörig personal.

TV:n kan falla ner och orsaka allvarliga skador, skrapsår eller benbrott. - Om väggen där väggfästet monteras inte är stabil, jämn eller lodrät mot golvet, kan enheten lossna och orsaka skador på person och/eller egendom. Väggen skall vara stark nog att klara en vikt på minst fyra gånger TV:ns vikt. (Mer information om vikten finns i bruksanvisningen till TV:n.) - Om inte installationen av väggfästet sitter stabilt kan enheten lossna och orsaka skador på person och/eller egendom.

Överlåt förflyttning eller nedmontering av TV:n till behörig person.

Om obehöriga personer transporterar eller monterar ner TV:n kan den falla och orsaka allvarliga person- eller egendomsskador. Se till att alltid minst två personer bär eller monterar ner TV:n.

Ta inte ur några skruvar etc. efter att TV:n monterats.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Modifiera inte väggfästets olika delar.

Då kan väggfästet lossna och orsaka skador på person eller egendom.

Montera ingen annan utrustning än den specificerade produkten.

Detta väggfäste är tillverkat enbart för användning tillsammans med angiven produkt. Om du använder det för montering av annan utrustning kan det lossna eller gå sönder och orsaka skador på person eller egendom.

Utsätt inte väggfästet för annan belastning än den från TV:n.

Skaka inte TV:n åt vänster/höger, uppåt/nedåt.

Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Luta dig inte mot eller häng på TV:n.

Luta dig inte mot eller häng på TV:n eftersom den kan falla ner på dig och orsaka allvarlig skada.

SE UPP

Om du inte efterföljer följande säkerhetsföreskrifter finns det risk för personskador eller skador på egendom.

Hantera enheten försiktigt när du rengör den eller utför underhåll.

Tyng inte onödigt mycket på TV:ns ovansida. Det kan leda till att TV:n faller ner och orsakar allvarliga person- eller egendomsskador.

Försiktighetsåtgärder

• Om du använder TV:n monterad på väggfästet under en längre tid, finns det risk att väggen bakom eller ovanför TV:n missfärgas eller att tapeten lossnar, beroende på väggmaterialet.
• Om du tar bort väggfästet från väggen efter installationen finns skruvhålen kvar i väggen. Använd inte väggfäste på platser som är utsatta för mekanisk vibration.

Installera väggfästet

Till Sony-återförsäljare

VARNING

Följande instruktioner gäller bara för Sony-återförsäljare. Läs ovanstående säkerhetsföreskrifter noga och släpp aldrig tanken på säkerheten, vare sig under installation, underhåll eller kontroll av den här produkten.

Installera inte väggfästet på en yta där TV:ns hörn eller sidor skjuter ut från väggen.

Installera inte väggfästet på en yta, till exempel en pelare, där TV:ns hörn eller sidor skjuter ut från väggen. Om en person eller ett föremål råkar slå emot TV:ns utskjutande delar kan det leda till allvarlig person- eller egendomsskada.

Installera inte TV:n över eller under en luftkonditioneringsanläggning.

Om TV:n utsätts för vattenläckage eller luftströmmar från en luftkonditioneringsanläggning under en längre tid kan det leda till brand, elektriska stötar eller funktionsstörning hos TV:n.

Följ anvisningarna i den här bruksanvisningen noga så att monteringen av väggfästet uppfyller säkerhetskraven.

Om någon av skruvarna sitter löst eller lossnar kan väggfästet lossna och orsaka skador på person eller egendom. Se till att du använder rätt skruv för väggmaterialet och skruva fast enheten ordentligt med minst fyra skruvar på 8 mm i diameter (eller motsvarande).

Följ anvisningarna i den här bruksanvisningen så att de medföljande skruvarna och monteringsdetaljerna blir använda på rätt sätt. Om du använder ersättningsdetaljer kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Se till att fästet monteras ihop korrekt enligt instruktionerna i bruksanvisningen.

Om skruvarna sitter löst eller har lossnat, kan TV:n lossna och orsaka personskador eller skador på TV:n.

Fäst och dra åt skruvarna på den plats där de är avsedda att sitta.

I annat fall kan TV:n falla ner och orsaka personskador eller skador på TV:n.

Utsätt inte TV:n för stötar vid installationen.

Om TV:n utsätts för stötar kan den falla ner eller gå sönder. Detta kan orsaka personskador.

Installera TV:n på en vägg som är både lodrät och slät.

Annars kan TV:n falla ner och orsaka personskador.

När TV:n har installerats på rätt sätt fäster du kablarna ordentligt.

Om personer eller föremål trasslar in sig i kablarna kan det orsaka personskador eller skador på TV:n.

Se till att inte nätkabeln eller anslutningskabeln kommer i kläm.

Om nätkabel eller anslutningskabel kläms mellan enheten och väggen, böjs och vrids med våld, kan de inre ledarna i kablarna skadas, vilket kan leda till kortslutning eller strömavbrott. Det kan i sin tur leda till brand eller elektrisk stöt.

Skruvarna som behövs för att skruva fast väggfästet på väggen medföljer ej.

Skruva fast väggfästet med skruvar som är avpassade efter väggmaterialet och väggens struktur.

Följ anvisningarna i denna handbok genom att se "Installationshandboken".

Förbereda installationen

• Ha TV:ns bruksanvisning till hands före installationen.
• Se "Installationshandboken".
• Innan du påbörjar monteringen bör du se till att ha en Phillips-skruvmejsel som passar skruvarna.
• Kontrollera din TV:s monteringsplats.
• Förbered minst fyra skruvar med en diameter på 8 mm och en skruv med en diameter på 5 mm eller liknande (medföljer ej). Välj skruvar som är lämpliga för väggmaterialet.

Kontrollera delarna

• Kontrollera så att alla delar medföljer.
• Identifiera delarna genom dess form genom att se "Installationshandboken", 1.

A Bas (20) (1) B Block (2) C PSW 6x20 (4) D PSW 4 x 20 med bussning (2) E Distans (20) (2) F Rem (1) G Bussning (20) (M4) (2) H PSW 4x20 (2) I Basadapter (2) J PSW 4x10 (8) K Distans (60) (2) L PSW 6x50 (2) M Bussning (M4) (2) N PSW 4x50 (2) O Väggfäste (5) (2) P Distans (2) Q Bricka (1) R PSW 5x12 (1)

Välja installationsplats

1 Välj installationsplats.

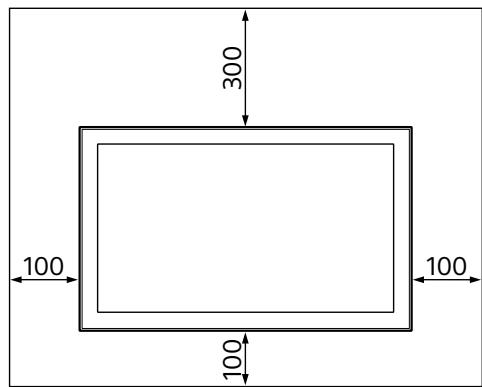

Se tabellen över TV:ns installationsmått. Se TV:ns bruksanvisning för mer information.

Se till att det finns ett tillräckligt stort mellanrum mellan TV:n och taket och utskjutande delar av väggen enligt nedan.

Enhet: mm

Installera aldrig TV:n som i bilden nedan:

Luften kan inte cirkulera fritt.

Obs!

• Om du avser att dra kablarna i väggen ska ett hål för detta borras i väggen innan installationen påbörjas. Förberett hål i väggen utanför basen (20) A, basadapter ① och distansen (20) E, distansen (60)

K för att förhindra att kablarna kläms.

2 Välj typ av väggmontering.

Avståndet från TV:ns baksida till väggen väljs enligt anvisningarna nedan.

2-a Standardmontering 2-b Tät montering 2-c Supertät montering

Se "Installationshandboken", 2 och tabellen för "Förbereda installation av TV:n på väggen", 3.

VARNING

När 2-b eller 2-c väljs är åtkomst till uttagen på baksidan begränsad.

3 Montera bottenadapter ① med skruv (PSW 4x10) ① i bas (20) ④; när 2-a väljs. Se "Installationshandboken", 3. Se "Montera TV:n på väggen" i TV:ns Bruksanvisning, 7. Om 2-b eller 2-c väljs kan du hoppa över detta steg. 4 Avgör var skruvarna ska sitta vid montering av basen (20) A.

Se specifikationerna på sidan 6.

När du väljer 2-a ska hålpositionerna för bottenadapter ① användas.

VARNING

Den vägg som TV:n ska monteras på måste vara stark nog att bära en vikt på minst fyra gånger TV:ns vikt (se din TV:s bruksanvisning för information om dess vikt). Försäkra dig om att väggen där TV:n skall monteras är tillräckligt stark. Förstärk väggen ordentligt om så behövs.

• Förbered minst fyra skruvar med en diameter på 8 mm eller liknande (medföljer ej). Sätt fyra skruvar i hålen för bottenplattan ① med bas (20) A (endast 2-a).
• Fäst basen (20) A horisontellt på väggen. Se "Installationshandboken", 4.

Förbered installationen av TV:n genom att följa "Montera TV:n på väggen" i TV:ns bruksanvisning.

1 Anslut nödvändiga kablar till TV:n.

Se till att du ansluter kablarna innan du monterar TV:n på väggen. Det går inte att ansluta kablarna när TV:n är monterad. Se bruksanvisningen som följde med TV:n.

Obs!

• Anlita en behörig montör för att utföra kabeldragningen i väggen.
• Samla ihop anslutningskablarna för att undvika att du trampar på dem innan väggmontering sker.

2 Montera TV:n på basen (20) A.

• Se tabellen över TV:ns installationsmått för att avgöra var blocken ⑧ ska hänga på basen (20) A. Se TV:ns bruksanvisning för mer information.
• Håll TV:n ordentligt med båda händerna och häng försiktigt upp blocken B, som sitter på TV:ns baksida, på basen (20) A, genom att passa in dem i hålens form.
• Se till att blocken ⑧ är fasthakade i basen (20) ④ när du monterat TV:n på väggen.

• Se till att minst två personer hjälps åt att bära TV:n.

3 Förhindra att TV:ns nedre del flyttar sig.

• Spänn åt remmen (F) och fäst den ordentligt i vägen. Se "Installationshandboken", 6.
• Använd en skruv på 5 mm i diameter eller liknande (medföljer ej).

Obs!

Försök dra TV:ns nedre del mot dig för att se till att den inte rör sig. Om TV:n rör sig sitter den inte fast som den ska och remmen F måste dras åt ytterligare.

Kontrollera att installationen har slutförts.

Kontrollera följande punkter.

• Blocken (B) hänger ordentligt på basen (20) (A).
• Sladden och kabeln inte har vridits eller kommit i kläm.
• Remmen F är åtdragen och inte hänger slappt.

VARNING

• Felaktig placering av nätkabeln etc. kan leda till brand eller elektriska stötar till följd av en kortslutning. Av säkerhetsskäl är det viktigt att du kontrollerar att installationen har slutförts.

Övrig information

Ta bort TV:n genom att utföra installationsförfarandet i omvänd ordning. Se "Installationshandboken", 7.

VARNING

• Se till att minst två personer hjälps åt att hålla i TV:n när den tas bort.

Specifikationer

Mått: (cirka) [mm]

a: 100

b: 200

c: 300

d: 80

e: 400

f: 480

q: 100

h1: 20, h2: 60

h1: fall 2-b, 2-c

h2: fall 2-a

Vikt (endast bas): (cirka) [kg]

0,8

Design och specifikationer kan ändras utan föregående meddelande.
