SUW210 - TV-väggfäste SONY - Gratis bruksanvisning och manual

Märke	Sony
Modell	SUW210
Produkttyp	Väggfäste för TV
Kompatibilitet	Sony LCD-TV:er av modell KLV-23HR2 / KLV-21SR2 / KLV-21SG2 / KLV-20SR3 / KLV-L23M1
Maximal belastning	12 kg
Fästets vikt	Cirka 1,6 kg
Mått (B × H)	280 × 168 mm
Djup (beroende på vinkel)	55 mm (0°) / 63 mm (5°) / 71 mm (10°)
Lutningsvinklar	0°, 5°, 10°
Material	Stål / metall
Färg	Svart (typiskt)
Förpackningens innehåll	Fästen Ⓐ (x1), Ⓐ (x3 för 0°/5°/10°), Ⓑ (x1), Ⓓ (x1), Ⓔ (x1), låsstång, skruvar (x6 med bricka)
Installation	Väggmontering kräver kompetens; rekommenderas av en Sony-professionell
Underhåll	Rengör med en mjuk, torr trasa; använd inte lösningsmedel
Säkerhet	Överskrid inte maximal belastning; lås med låsstången; klättra inte på TV:n
Standarder	Uppfyller CE-säkerhetskrav

Vanliga frågor - SUW210 SONY

Vilka TV-apparater är kompatibla med Sony SUW210 väggfäste?

SUW210-fästet är utformat för Sony LCD-TV-apparater av modellerna KLV-23HR2, KLV-21SR2, KLV-21SG2, KLV-20SR3 och KLV-L23M1. Använd inte detta fäste med andra TV-apparater.

Vilken är den maximala vikt som SUW210-fästet tål?

Den maximala vikt som fästet kan bära är 12 kg. Överskrid aldrig denna gräns för att undvika risk för fall och skador.

Måste jag anlita en professionell för att installera detta fäste?

Ja, Sony rekommenderar att installationen (särskilt väggmonteringen) utförs av en Sony-återförsäljare eller en auktoriserad tekniker. Felaktig installation kan leda till skador eller personskador.

Vilka verktyg och material behövs för installationen?

Du behöver 8 monteringsskruvar anpassade till din vägg (finns i handeln), en skruvmejsel och eventuellt en borrmaskin. Skruvarnas typ och längd beror på väggmaterialet.

Hur väljer man fästets lutningsvinkel?

Fästet levereras med tre monteringsdelar Ⓐ märkta 0°, 5° och 10°. Välj den som motsvarar önskad vinkel och fäst den på TV:n i steg 6.

Kan fästet installeras på alla typer av väggar?

Väggen måste vara plan, rak och solid, helst i betong eller med förstärkning. Installera inte på gipsskiva utan förstärkning. Vid tveksamhet, rådfråga en professionell.

Hur fäster man TV:n på väggfästet?

Häng upp fästet Ⓔ som är monterat på TV:n på väggfästet Ⓐ, sätt sedan i låsstången enligt steg 7 i bruksanvisningen. Se till att den sitter ordentligt för att undvika fall.

Kan jag enkelt ta bort TV:n från fästet?

Ja, för att ta bort TV:n, ta först bort låsstången och lyft sedan försiktigt TV:n uppåt för att koppla loss den från väggfästet.

Hur underhåller man SUW210 väggfästet?

Rengör regelbundet med en mjuk, torr trasa. Använd inte kemikalier, lösningsmedel eller slipmedel. Kontrollera periodvis att skruvarna är ordentligt åtdragna.

Var kan jag ladda ner den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen i PDF-format finns gratis på notice-facile.com för Sony-modellen SUW210. Du kan också begära en översättning till ett annat språk.

BRUKSANVISNING SUW210 SONY

- Det här väggfästet är avsett för Sony KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1 LCD färg-TV.

Instruktioner

- Väggfästet kan också användas till Sony KLV-23HR2/KLV-21SR2/KLV-21SG2/KLV-20SR3/KLV-L23M1 LCD-färg-TV.

Bruksanvisning

Tack för att du valde den här produkten.

För kunder

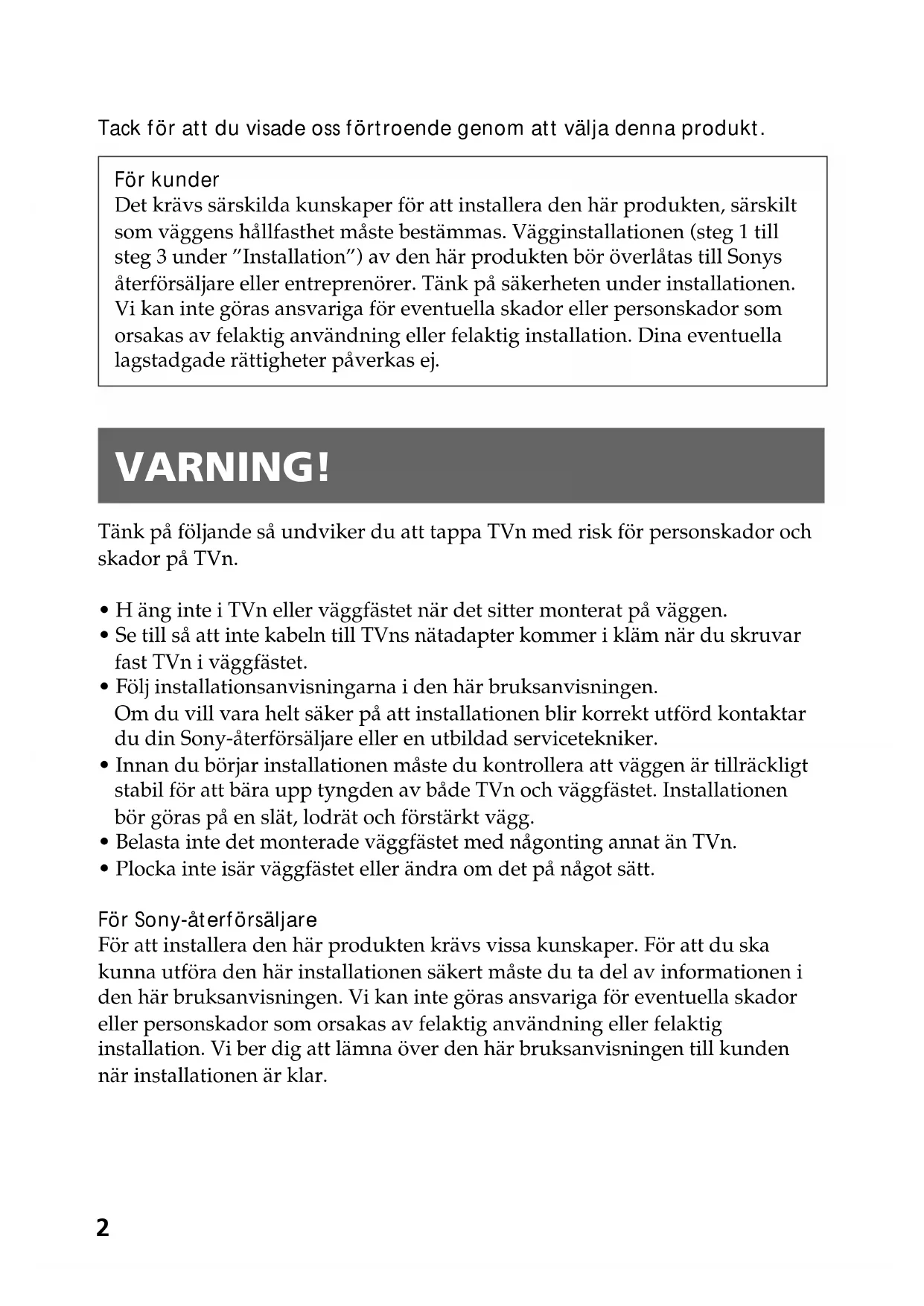

Det krävs särskilda kunskaper för att installera den här produkten, särskilt eftersom väggens hållfasthet måste bestämmas. Vägginstallationen (steg 1 till steg 3 under "Installation") av den här produkten bör överlåtas till Sonys återförsäljare eller entreprenörer. Tänk på säkerheten under installationen. Vi kan inte hållas ansvariga för eventuella skador eller personskador som orsakas av felaktig användning eller felaktig installation. Dina eventuella lagstadgade rättigheter påverkas inte.

VARNING!

Tänk på följande för att undvika att tappa TV:n med risk för personskador och skador på TV:n.

• Häng inte i TV:n eller väggfästet när det sitter monterat på väggen.
• Se till att kabeln till TV:ns nätadapter inte kommer i kläm när du skruvar fast TV:n i väggfästet.
• Följ installationsanvisningarna i den här bruksanvisningen. Om du vill vara helt säker på att installationen blir korrekt utförd kontaktar du din Sony-återförsäljare eller en utbildad servicetekniker.
• Innan du börjar installationen måste du kontrollera att väggen är tillräckligt stabil för att bära upp tyngden av både TV:n och väggfästet. Installationen bör göras på en slät, lodrät och förstärkt vägg.
• Belasta inte det monterade väggfästet med någonting annat än TV:n.
• Plocka inte isär väggfästet eller ändra om det på något sätt.

För Sony-återförsäljare

För att installera den här produkten krävs vissa kunskaper. För att du ska kunna utföra den här installationen säkert måste du ta del av informationen i den här bruksanvisningen. Vi kan inte göras ansvariga för eventuella skador eller personskador som orsakas av felaktig användning eller felaktig installation. Vi ber dig att lämna över den här bruksanvisningen till kunden när installationen är klar.

Se upp!

• Väggfästet är bara avsett för den angivna Sony LCD färg-TVn. Använd inte fästet för en TV om det inte av bruksanvisningen framgår att det här fästet kan användas.
• Var extra försiktig om du hänger upp TVn högt, så att du inte tappar den.

Installation

För Sony-återförsäljare

Se till att du har åtta monteringsskruvar (finns att köpa i handeln), ankarbultar m.m. som lämpar sig för den aktuella väggtypen.

Vilken typ av skruv som passar bäst och hur långa de bör vara bestäms av väggmaterialet och väggens styrka. Om du inte vet vad det är för material i väggen kan du få hjälp av Sony-återförsäljaren eller en utbildad servicetekniker.

Steg 1: Kontrollera delarna

Kontrollera att du fått med alla delarna.

Fäste Ⓐ (1)	Fäste Ⓐ (3)(0°, 5°, 10°)	Fäste Ⓐ (1) Skruv (6)(med bricka)
Fäste Ⓐ (1) Fäste[IMAGE]	(1) Låsstav (1)[IMAGE]

Steg 2: Bestäm dig för var du ska montera fästet

Bestäm var på väggen fästet ska sitta.

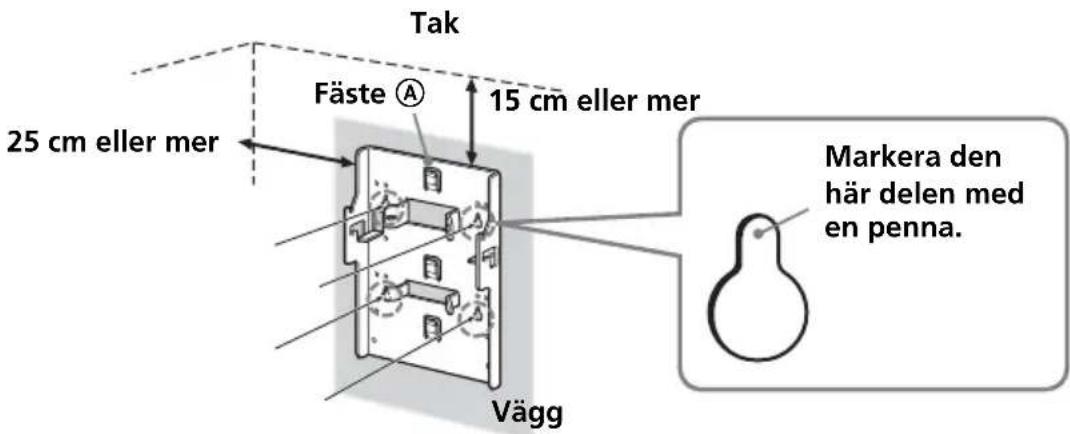

Därefter håller du fäste Ⓐ mot den plats där installationen ska göras och markerar platsen för de fyra skruvarna med en penna.

Innan du märker ut borrhålen måste du kontrollera att avståndet mellan den övre kanten på fäste Ⓐ och taket är minst 15 cm och att avståndet till sidorna på fäste Ⓐ och en eventuell vägg är minst 25 cm.

Obs!

Vrid fäste Ⓐ så att det hamnar parallellt med golvet (så att det inte lutar snett).

Steg 3: Skruva fast fäste Ⓐ vid väggen

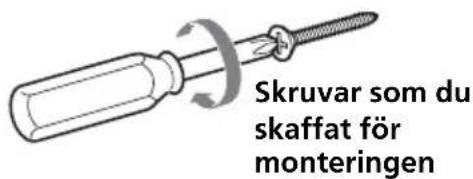

1 Skruva fast de fyra skruvarna på de platser du märkte upp i steg 2 (sid. 4).

Vänta med att dra åt skruvarna helt. Dra inte åt mer än att det blir kvar 2 till 3 mm mellan skruvhuvudet och väggen.

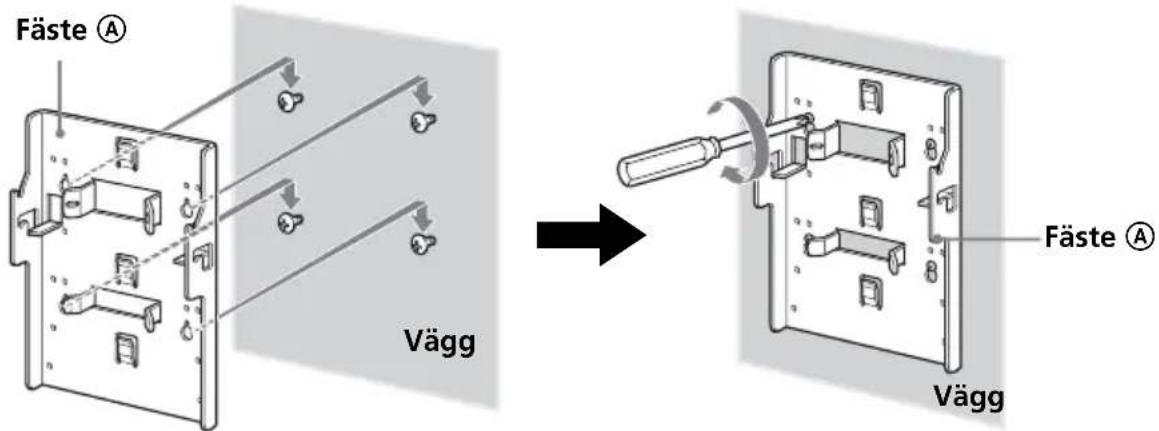

2 Tryck in fäste Ⓐ mot väggen och låt det glida ner över skruvarna. Dra sedan åt de fyra skruvarna ordentligt.

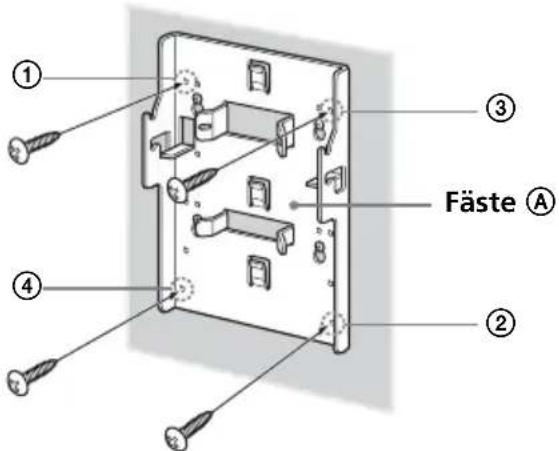

3 Sätt i fyra av de skruvar som du har redo i skruvhålen och skruva åt dem ordentligt i ordningen ① till ④ på det sätt som visas nedan.

Skruvar som du skaffat för monteringen

forts.

Steg 4: Montera fäste Ⓑ på TVn

Innan du fäster fäste Ⓑ tar du bort det bakre skyddet från TVn och tar bort alla kablar från TVn.

Hur du gör för att ta bort TVns bakre skydd beskrivs i bruksanvisningen till TVn.

(På bilderna i den här bruksanvisningen används KLV-21SR2/KLV-L23M1 som exempel.)

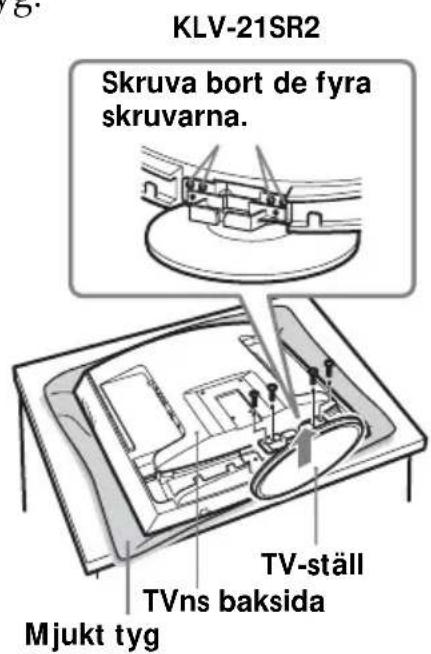

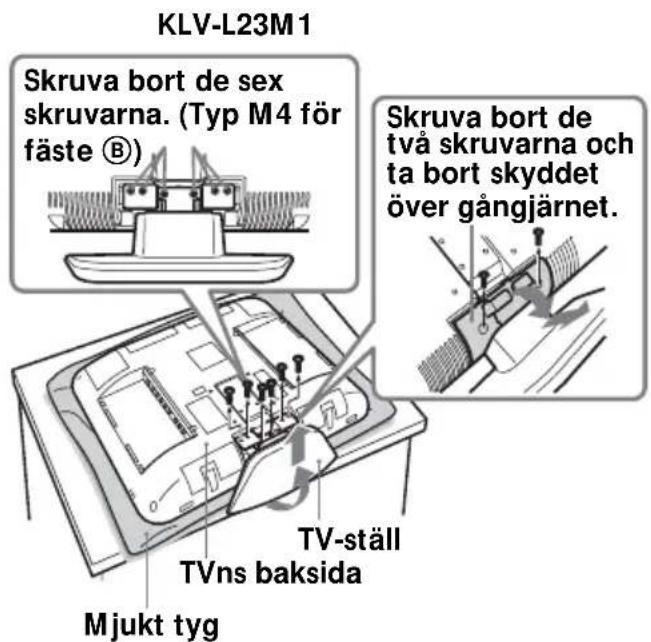

1 Ta bort skruvarna på det sätt som visas nedan och lossa TV-stället från TVn.

Skydda LCD-skärmens yta genom att placera TVn på ett stycke mjukt tyg.

Skruva fast fäste Ⓑ på TV:n med de skruvar som du tog bort från TV-stället, inte med de skruvar som hörde till gångjärnsskyddet.

Obs!

• Placera bara själva TV:n på bordet på det sätt som visas ovan. Om TV-stället också vilar på bordet finns det risk för att TV:n blir ostabil, vilket kan leda till skador.
• Håll ordentligt i TV-stället när du tar bort det.

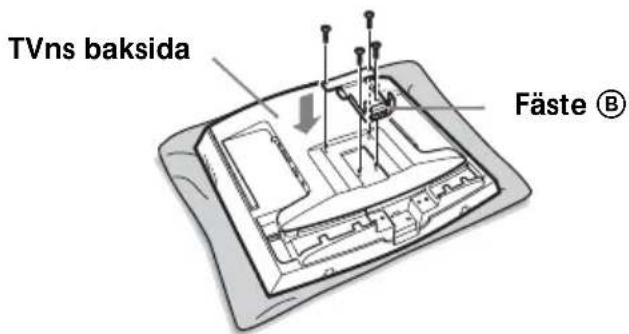

2 Montera fäste Ⓑ stadigt på TV:n med hjälp av de fyra skruvar som du skruvade bort i steg 1.

Steg 5: Sätt fast det bakre skyddet på TV:n

(På bilderna i den här bruksanvisningen används KLV-21SR2/KLV-L23M1 som exempel.)

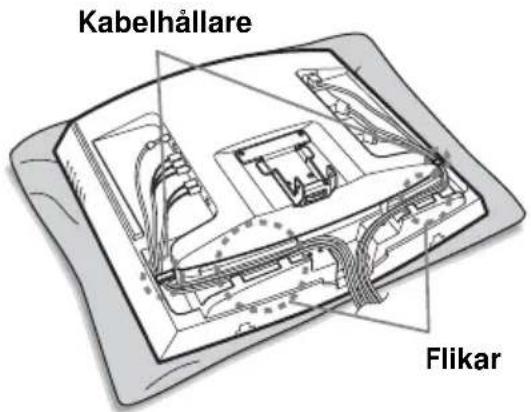

1 Ansluta kablarna.

Hur du ansluter/samlar ihop kablarna varierar mellan olika TV-modeller. Mer information finns i bruksanvisningen till TV:n.

Obs!

Om inte kablarna ligger som de ska i kabelrännorna kan det bli svårt att sätta tillbaka det bakre skyddet.

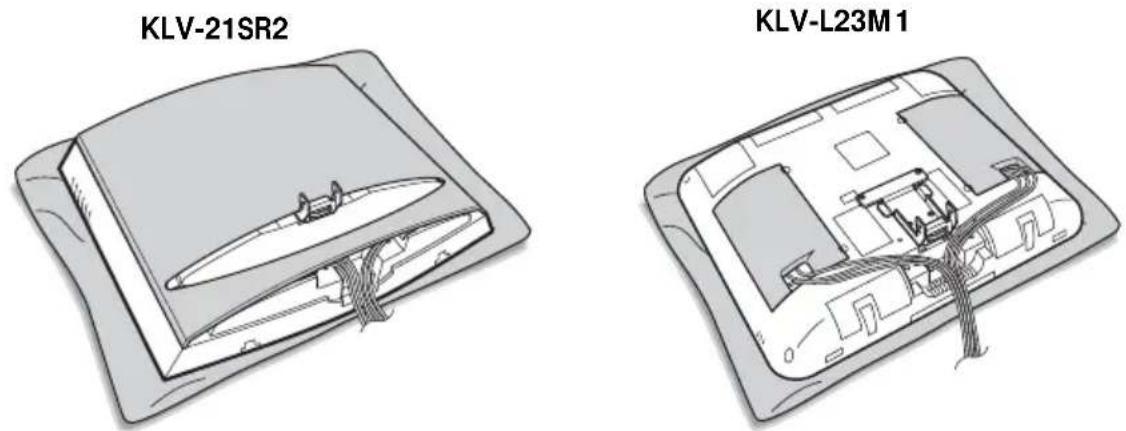

Sätt fast det bakre skyddet.

För KLV-L23M1 sätter du fast kabelskydden istället för det bakre skyddet. För KLV-20SR3 går du till steg 6 istället för att fästa det bakre skyddet.

Mer information om hur du sätter tillbaka det bakre skyddet finns i bruksanvisningen till TV:n.

Obs!

När du fäster det bakre skyddet måste du se till att fäste Ⓑ inte skadar det bakre skyddet.

forts.

Steg 6: Sätt fast fäste Ⓒ, Ⓓ och Ⓔ på TV:n

Du undviker att skada ytan på TV:ns bakre skydd genom att lägga ett mjukt tyg på det.

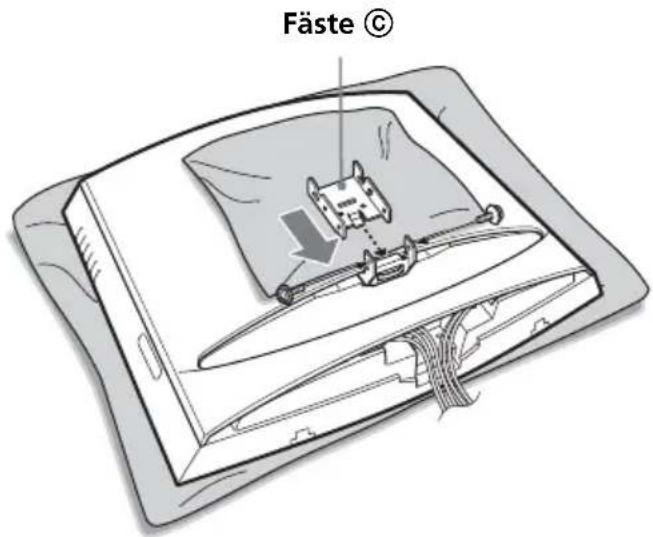

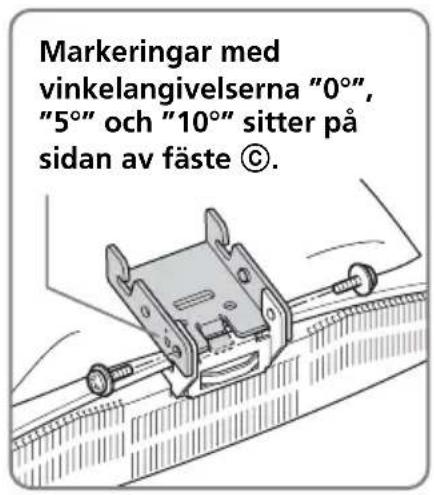

Fäst fäste © i önskad vinkel på fäste Ⓑ.

Sätt sidan av fäste Ⓐ med krokarna i fäste Ⓑ på det sätt som visas nedan. Kontrollera att båda sidorna på fäste Ⓐ sitter utanför fäste Ⓑ och fäst dem ordentligt med två av de medföljande skruvarna.

Det finns tre typer av fäste Ⓒ, var och en har en egen vinkel: 0°, 5° och 10°. Välj det fäste Ⓒ som har den önskade vinkeln.

Nedanstående bild visar som ett exempel hur du monterar fäste © med vinkeln 0°.

2

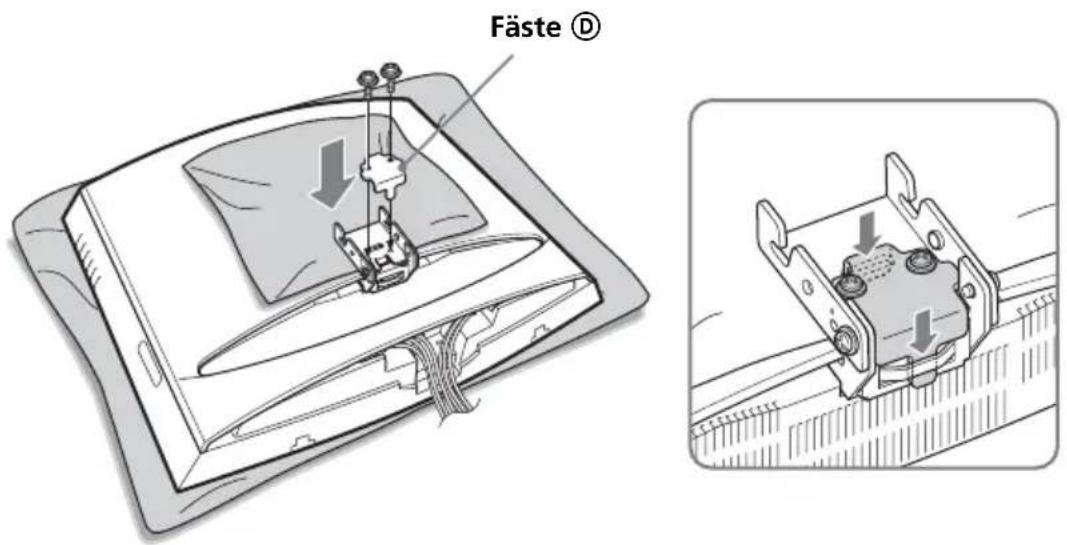

Montera fäste Ⓓ på fäste Ⓒ och lås dem ordentligt med två av de medföljande skruvarna.

Placera fäste Ⓓ på fäste Ⓒ på det sätt som bilden visar och lås sedan fast dem med de två skruvarna.

3

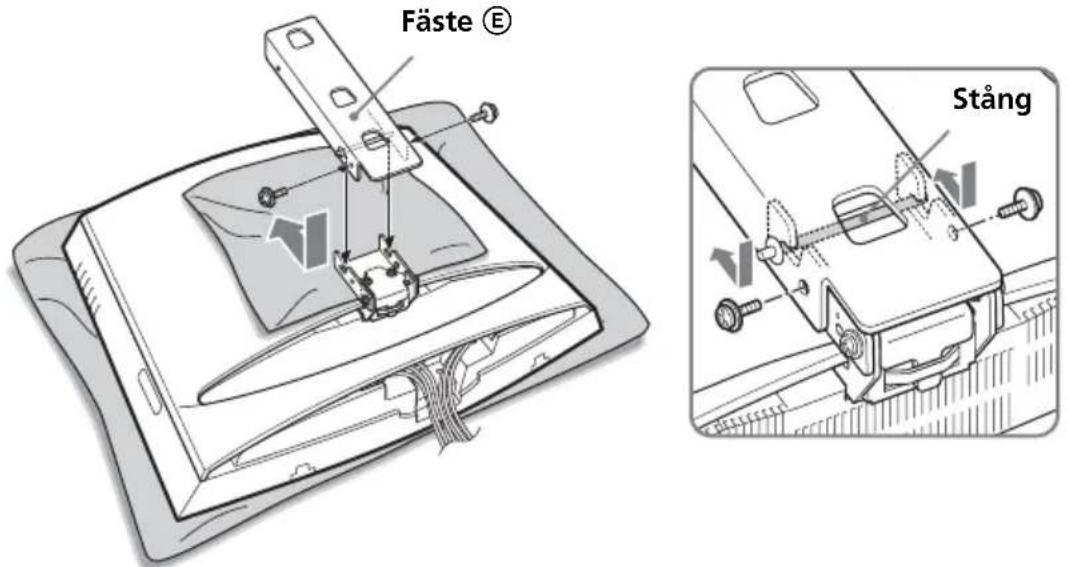

Montera fäste Ⓔ på fäste Ⓒ och lås dem ordentligt med två av de medföljande skruvarna.

Skjut stången på fäste Ⓔ in i hakarna på fäste Ⓒ, på det sätt som bilden visar, och lås dem med de två skruvarna, en på varje sida. När du monterat fäste Ⓔ kan du ta bort det mjuka tyg som skyddat det bakre skyddet på TV:n.

Obs!

Se upp så att du inte klämmer fingrarna mellan fästena när du monterar dem.

Steg 7: Sätt fast TV:n på väggen

1

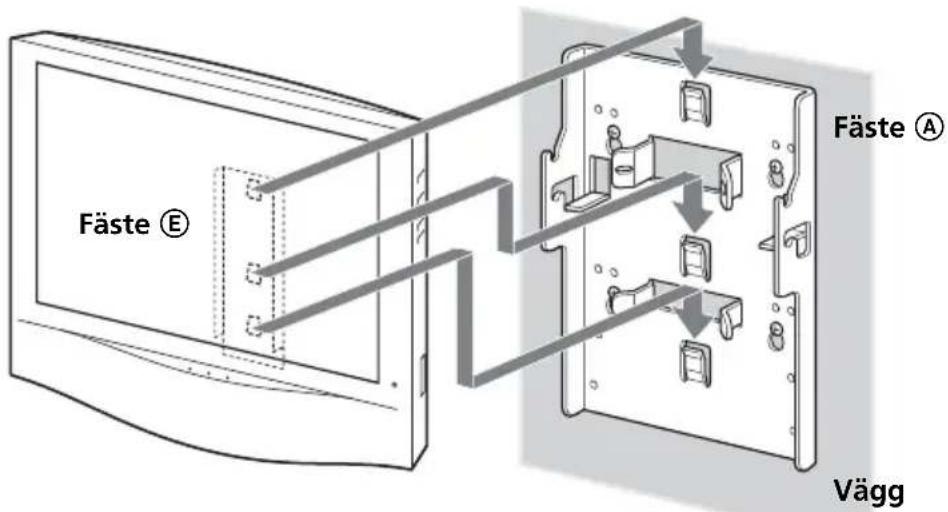

Haka fäste Ⓔ på fäste Ⓐ.

Obs!

• Se till att du håller TV:n i ett stadigt grepp. Var extra försiktig om du hänger TV:n högt upp på väggen.
• Släpp inte taget om TV:n innan du är säker på att fäste Ⓔ sitter fast ordentligt i fäste Ⓐ på tre punkter.

2

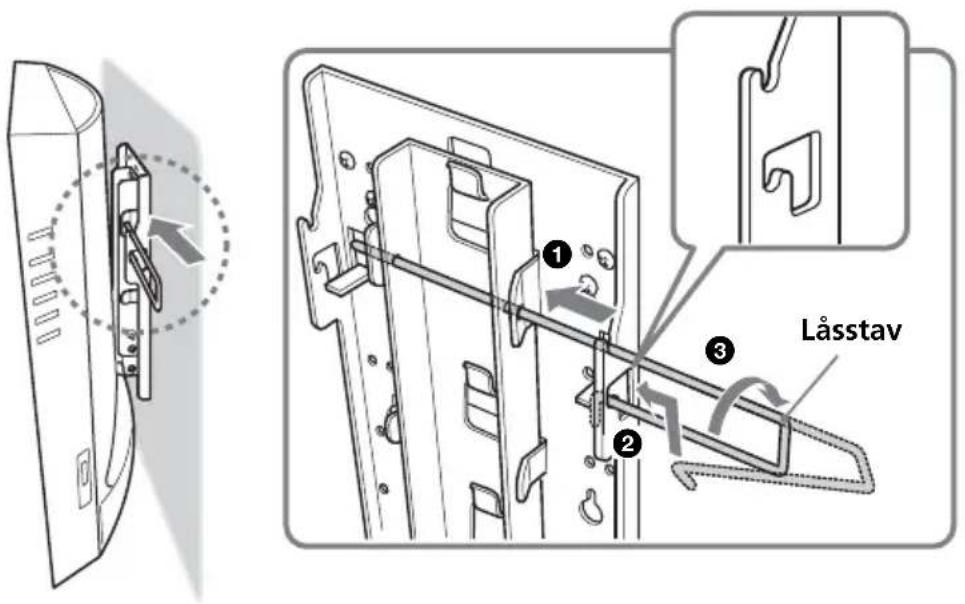

Sätt i låsstaven.

Du kan sätta dit låsstaven från vilken sida som helst. Nedanstående bild visar hur du sätter dit låsstaven från höger sida.

① Skjut in den längre sidan av låsstaven i hålen på fäste Ⓔ. ② Sätt in den böjda sidan av låsstaven i hålet på fäste Ⓐ. Håll fast och tryck på del Ⓞ på låsstaven så att dess ände går in genom hålet. ③ Lås fast låsstaven genom att vrida den så långt det går.

Obs!

För att undvika att låsstaven lossnar från fästena är avståndet mellan de två ändarna på låsstaven längre än avståndet mellan hålen i fästena. Håll fast om låsstaven i den del som är märkt och tryck in den så att den passerar in genom hålen.

Om du lyfter upp TV:n innan låsstaven sitter fast ordentligt kan TV:n lossna från väggfästet och orsaka allvarliga personskador.

Se till att låsstaven sitter på plats och är ordentligt fäst.

Ta bort TV:n från väggfästet

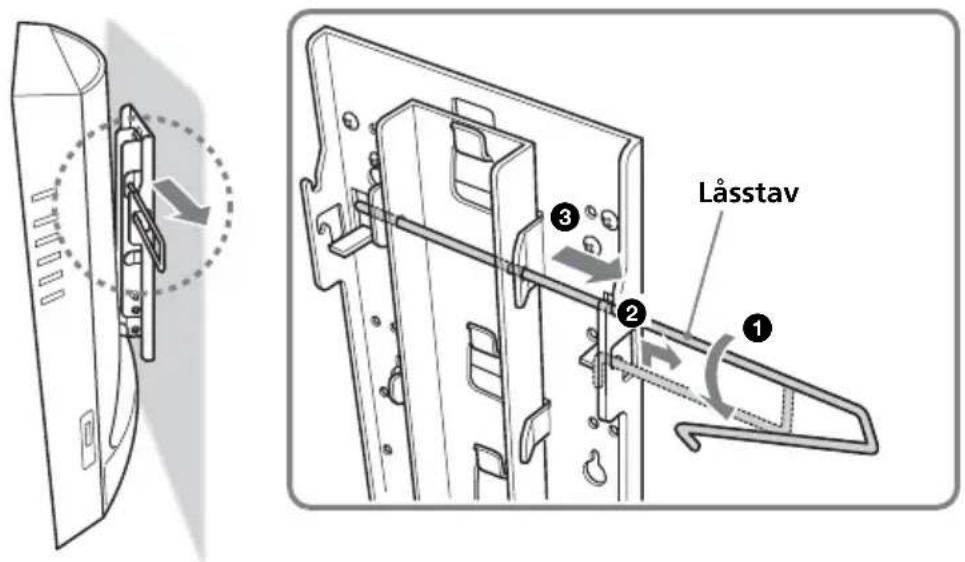

Ta bort låsspaken från fäste Ⓐ och Ⓔ och ta sedan bort TV:n från väggfästet.

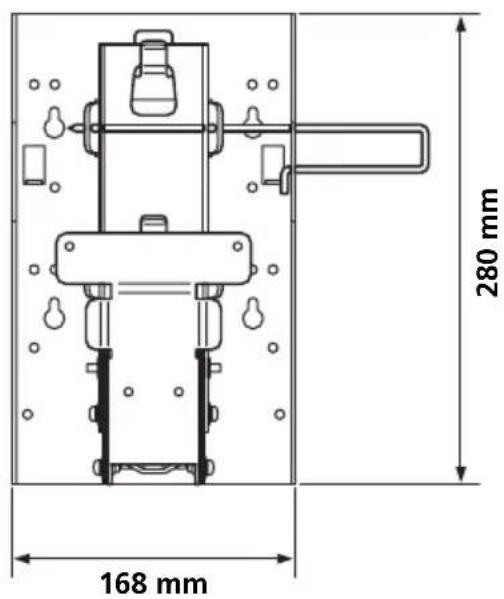

Specifikationer

Värdet varierar beroende på vinkeln på fäste ©.

Vinkeln på fäste ©	a
0° 55 mm
5° 63 mm
10° 71 mm

Fästets vikt: cirka 1,6 kg

Tillåten belastning: cirka 12 kg

Utförande och specifikationer kan ändras utan föregående meddelande.

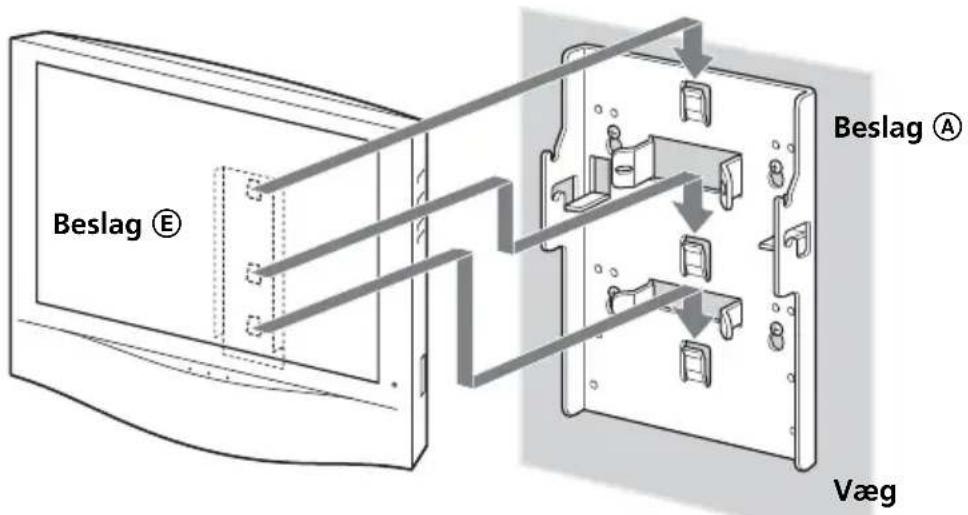

Sätt beslag Ⓔ på beslag Ⓐ.
