Produkttype	Vægbeslag til fjernsyn
Mærke	Sony
Model	SU-WL450
Materiale	Stål
Basismål (B x H)	400 x 480 mm
Min. afstand TV-væg	20 mm (superflad montering)
Maks. afstand TV-væg	60 mm (standard montering)
Nettovægt	Ca. 1,2 kg
Maks. bæreevne	Op til 50 kg (afhænger af TV)
Kompatibel VESA-standard	100x100 til 400x400 mm
Monteringsstile	Standard, flad, superflad
Hovedfunktioner	Vægmontering, sikkerhedsrem, hældning? (Nej, fast)
Installation	Professionel anbefales
Medfølgende vægmonteringsskruer	Nej (kræver 8 mm diameter skruer)
Medfølgende dele	Base, remskiver, adapter, afstandsstykker, rem, diverse skruer
Vedligeholdelse og rengøring	Tør klud, undgå slibende midler
Driftstemperatur	0°C til 40°C
Driftsfugtighed	20% til 80% RH
Garanti	2 år (afhænger af land)
Reparerbarhed	Dele kan ikke repareres enkeltvis

Ofte stillede spørgsmål - SU-WL450 SONY

Hvad er den maksimale vægt, som vægbeslaget SU-WL450 kan bære?

Beslaget kan bære et fjernsyn med en maksimal vægt på 50 kg, afhængigt af VESA-standarden og fjernsynets specifikationer. Tjek vægten af dit fjernsyn i brugervejledningen.

Er SU-WL450 beslaget kompatibelt med alle Sony fjernsyn?

Nej, det er designet til de Sony fjernsyn, der er specificeret i manualen. Tjek listen over kompatible modeller og VESA-mål (100x100 til 400x400 mm).

Kan jeg selv installere beslaget?

Det anbefales stærkt at overlade installationen til en autoriseret installatør. Forkert installation kan få fjernsynet til at falde ned og forårsage alvorlig personskade.

Hvilke skruer skal jeg bruge til at fastgøre basen til væggen?

Brug mindst fire skruer med 8 mm diameter (medfølger ikke), der passer til vægmaterialet. Til sikkerhedsremmen kræves en 5 mm skrue.

Kan beslaget vippe eller dreje fjernsynet?

Nej, SU-WL450 er et fast beslag. Det tilbyder tre monteringsafstande (standard, flad, superflad) men uden vipning eller rotation.

Hvordan monterer jeg fjernsynet på beslaget?

Fastgør remskiverne bag på fjernsynet, hæng det forsigtigt på basen, og sikr det med den medfølgende rem. Se Installationsvejledningen for detaljer.

Hvad gør jeg, hvis sikkerhedsremmen ikke er stram nok?

Træk i remmen for at fjerne slæk, og fastgør den sikkert til væggen med en 5 mm skrue. Hvis fjernsynet bevæger sig, juster monteringen.

Medfølger alle nødvendige skruer til beslaget?

Nej, vægmonteringsskruerne (8 mm) medfølger ikke. Kun skruerne til samling af beslaget og fastgørelse af adapterne til fjernsynet medfølger.

Hvordan rengør jeg vægbeslaget?

Brug en blød, tør klud. Brug ikke kemiske eller slibende midler, der kan beskadige overfladen.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Væggen skal kunne bære mindst fire gange fjernsynets vægt. Hæng dig ikke på fjernsynet, ændr ikke delene, og overlad installationen til en professionel.

BRUGSANVISNING SU-WL450 SONY

Montera TV:n på väggen

Installationsanvisningarna skiljer sig åt beroende på vilken TV du använder.

Montera basen på väggen

Montera TV:n på väggen

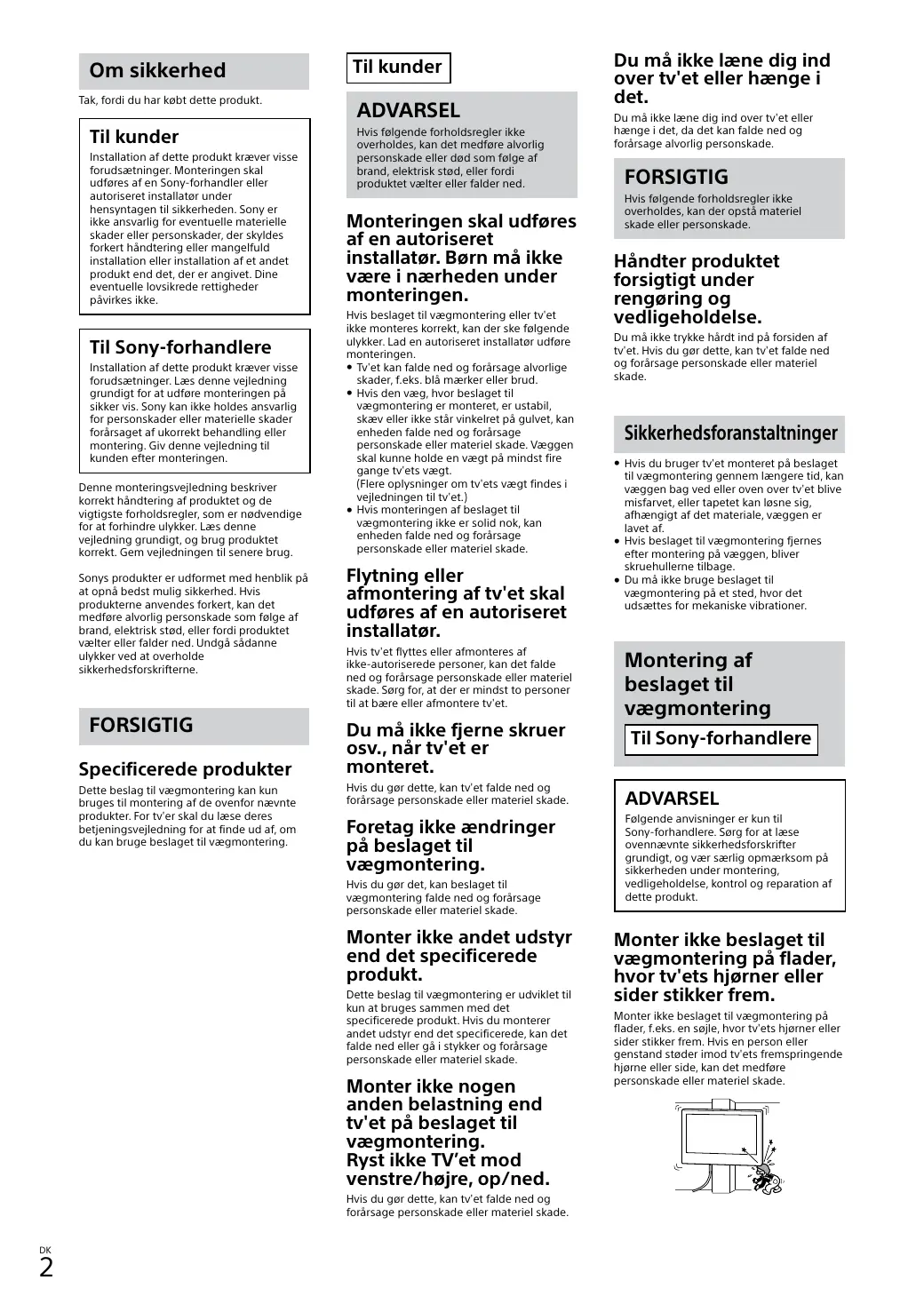

Installation af dette produkt kræver visse forudsætninger. Montering skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader eller personskader, der skyldes forkert håndtering, mangelfuld installation eller installation af et andet produkt end det, der er angivet. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger. Læs denne vejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen.

Denne monteringsvejledning beskriver korrekt håndtering af produktet og de vigtigste sikkerhedsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem vejledningen til senere brug.

Sony produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Dette beslag til vægmontering kan kun bruges til montering af de ovenfor nævnte produkter. For TV'er skal du læse deres betjeningsvejledning for at finde ud af, om du kan bruge beslaget til vægmontering.

Til kunder

ADVARSEL

Hvis følgende sikkerhedsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Sørg for, at der ikke er børn i nærheden under monteringen.

Hvis beslaget til vægmontering eller tv'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

Tv'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud. Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kunne holde en vægt på mindst fire gange tv'ets vægt. (Flere oplysninger om tv'ets vægt findes i vejledningen til tv'et.) - Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af tv'et skal udføres af en autoriseret installatør.

Hvis tv'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Sørg for, at der er mindst to personer til at bære eller afmontere tv'et.

Du må ikke fjerne skruer osv., når tv'et er monteret.

Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Monter ikke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned, gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end tv'et på beslaget til vægmontering. Ryst ikke tv'et mod venstre/højre, op/ned.

Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over tv'et eller hænge i det.

Du må ikke læne dig ind over tv'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Håndter produktet forsigtigt under rengøring og vedligeholdelse.

Du må ikke trykke hårdt ind på forsiden af tv'et. Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

Hvis du bruger tv'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller over tv'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af. Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage. - Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

Monter ikke beslaget til vægmontering på flader, hvor tv'ets hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor tv'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod tv'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Du må ikke montere tv'et over eller under et klimaanlæg.

Hvis tv'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af tv'et.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i den medfølgende brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og montér enheden sikkert ved at bruge mindst fire skruer med en diameter på 8 mm eller derover.

Sørg for at bruge medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne monteringsvejledning. Hvis du bruger andre dele, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke gør dette, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for, at tv'et ikke udsættes for stødpåvirkninger under monteringen.

Hvis tv'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

Sørg for at montere tv'et på en væg, der er plan og vinkelret på gulvet.

Hvis dette ikke gøres, kan tv'et falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af tv'et.

Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af tv'et.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt.

Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutninger eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til væggen, medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Montering af tv'et på væggen

Monteringsproceduren varierer afhængigt af tv'et.

Følg instruktionerne i den vedlagte vejledning, se "Installationsguide".

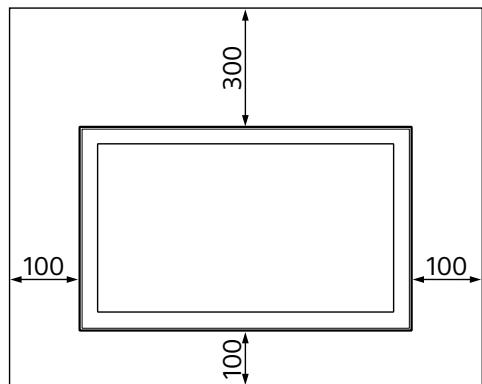

• Hav tv'ets betjeningsvejledning ved hånden før montering. Se "Installationsguide". Find på forhånd en stjerneskruetrækker frem, der passer til skruerne. Find tv'ets midtpunkt.
• Klargør mindst fire skruer med en diameter på 8 mm og en skrue på 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.

Kontrol af dele

Se oversigten over mål til tv-montering. Flere oplysninger findes i den betjeningsvejledning, der fulgte med tv'et. Tegningen nedenfor viser, hvor stor afstand der skal være mellem tv'et og loftet og fremspringende dele af væggen. Enhed: mm

• Hvis kablerne skal føres i væggen, skal du lave et hul, som de kan føres igennem, før monteringen påbegyndes. Lav et hul i væggen uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, så kablerne ikke kommer i klemme.

2 Vælg vægmonteringsform.

Afstand fra tv'ets bagside til væggen kan vælges som vist nedenfor.

2-a Standardmontering 2-b Smal montering 2-c Supersmal montering

"Gør klar til montering af tv'et på en væg", 3.

ADVARSEL

• Når 2-b eller 2-c vælges, begrænses adgangen til terminalen bagpå.

3 Tilpas baseadapter ① med en skrue (PSW 4x10) ⑫ til base (20) ④ ved valg af 2-a. Se "Installationsguide", 3. Se "Montering af tv'et på en væg" i tv'ets Betjeningsvejledning, 7. Ved valg af 2-b eller 2-c springes dette trin over. 4 Bestem positionerne for skruerne til montering af base (20) A.

Se specifications på side 6.

Ved valg af 2-a bruges hulpositionerne i baseadapter ①.

ADVARSEL

• Væggen, som tv'et skal monteres på, skal som minimum kunne klare en belastning på fire gange tv'ets vægt (Se vejledningen til dit tv for at få oplysninger om tv'ets vægt.).
• Kontroller bæreevnen for den væg, som tv'et skal hænges op på. Du kan eventuelt forstærke væggen.

Montering af basen på væggen

• Brug mindst fire skruer med en diameter på 8 mm eller tilsvarende (medfølger ikke).
• Sæt fire skruer i hullerne på baseadapter ① med base (20) ④ (kun 2-a).
• Monter basen (20) A horisontalt på væggen. Se "Installationsguide", 4.

Gør klar til montering af tv'et

Gør klar til montering af tv'et ved at følge "Montering af tv'et på en væg" i tv'ets betjeningsvejledning.

Vægmontering af tv'et

1 Slut de nødvendige kabler til tv'et.

Sørg for at tilslutte kablerne før montering af tv'et på væggen. Du kan ikke tilslutte kablerne, når tv'et er monteret. Se vejledningen, som følger med dit tv.

Bemærk

• Lad en autoriseret person trække kablerne i væggen.
• Saml tilslutningskablerne, så de ikke bliver trådt på før vægmontering.

2 Monter tv'et på basen (20) A.

• For placering af trisserne ⑧ på basen (20) ④, se oversigten over mål til tv-montering. Flere oplysninger findes i den betjeningsvejledning, der fulgte med tv'et.
• Hold tv'et sikkert med begge hænder, og hæng forsigtigt trisserne ⑧, som er fastgjort bag på tv'et, på basen (20) ④, og bemærk hullernes form.
• Efter montering af tv'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen (20) ④. Se "Installationsguide", 5.

ADVARSEL

• Fastgør bæltet (F) ordentligt til væggen. Se "Installationsguide", 6.
• Brug en skrue med en diameter på 5 mm eller tilsvarende (medfølger ikke).

Bemærk

• Prøv forsigtigt at trække tv'ets bund mod dig selv for at sikre dig, at det ikke kan vippes fremad. Hvis bunden kan vippes, er den ikke fastgjort korrekt, og bæltet (E) skal sikres ordentligt.

Kontroller monteringen

Kontroller følgende punkter.

• Trisserne (B) skal hænge ordentligt i basen (20) A.
• Ledningen og kablet må ikke snoet eller klemt. Bæltet (F) skal være stramt uden at hænge.

ADVARSEL

• Forkert placering af strømtabletten osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis tv'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge. Se "Installationsguide", 7.

ADVARSEL

Vægt (kun base): (ca.) [kg]

0,8

Design og specifikationer kan ændres uden varsel.

Sikkerhed

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller skade på TV'et.

Lad ikke strømledningen eller forbindelsesledningen komme i klemme.

Hvis strømledningen eller forbindelsesledningen bliver klemt mellem enheden og væggen, eller bliver bøjet eller vredet med magt, kan de indre ledere blive eksponeret og forårsage en kortslutning eller et elektrisk brud. Dette kan forårsage brand eller elektrisk stød.

De skruer, der er nødvendige for at sikre vægmonteringsbeslaget til væggen, følger ikke med.

Brug skruer, der passer til vægmaterialet og strukturen, når du monterer vægmonteringsbeslaget.

Følg instruktionerne i denne håndbog, mens du henviser til "Installationsvejledning".

1 Tilslut det nødvendige kabel/kabler til TV'en.

Sørg for at kablene tilsluttes før du monterer TV'en på væggen. Du kan ikke tilslutte kablene, når TV'en er monteret. Se brugervejledningerne, der fulgte med TV'en.

Bemærk

• Overlad kabelføringen i væggen til en autoriseret installatør.
• Saml forbindelsesledningerne for at forhindre, at du træder på dem før montering på væggen.

2 Monter TV'en på soklen (20) A.

Kontrollér følgende punkter.
