SU-WL450 - Uchwyt ścienny do telewizora SONY - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt ścienny do telewizora
Marka	Sony
Model	SU-WL450
Materiał	Stal
Wymiary podstawy (szer. x wys.)	400 x 480 mm
Minimalna odległość telewizora od ściany	20 mm (montaż ultrapłaski)
Maksymalna odległość telewizora od ściany	60 mm (montaż standardowy)
Masa netto	Około 1,2 kg
Maksymalne obciążenie	Do 50 kg (w zależności od telewizora)
Zgodność z normą VESA	100x100 do 400x400 mm
Style montażu	Standardowy, płaski, ultrapłaski
Główne funkcje	Mocowanie ścienne, zabezpieczenie pasem, nachylenie? (Nie, stałe)
Instalacja	Zalecana profesjonalna instalacja
Śruby montażowe do ściany w zestawie	Nie (wymagane śruby o średnicy 8 mm)
Części w zestawie	Podstawa, krążki, adapter, dystanse, pas, różne śruby
Konserwacja i czyszczenie	Sucha ściereczka, unikać środków ściernych
Temperatura pracy	0°C do 40°C
Wilgotność pracy	20% do 80% wilgotności względnej
Gwarancja	2 lata (w zależności od kraju)
Naprawialność	Ciąg dalszy?

Często zadawane pytania - SU-WL450 SONY

Jaka jest maksymalna waga obsługiwana przez uchwyt ścienny SU-WL450?

Uchwyt może utrzymać telewizor o maksymalnej wadze 50 kg, zgodnie z normą VESA i specyfikacją telewizora. Sprawdź wagę swojego telewizora w instrukcji obsługi.

Czy uchwyt SU-WL450 jest kompatybilny ze wszystkimi telewizorami Sony?

Nie, jest przeznaczony do telewizorów Sony wymienionych w instrukcji. Sprawdź listę kompatybilnych modeli i wymiary VESA (od 100x100 do 400x400 mm).

Czy mogę samodzielnie zamontować uchwyt?

Zaleca się powierzenie instalacji wykwalifikowanemu instalatorowi. Nieprawidłowy montaż może spowodować upadek telewizora i spowodować poważne obrażenia.

Jakie śruby użyć do przymocowania podstawy do ściany?

Użyj co najmniej czterech śrub o średnicy 8 mm (nie dostarczone) odpowiednich dla materiału ściany. Dla pasa zabezpieczającego wymagana jest śruba 5 mm.

Czy uchwyt umożliwia pochylanie lub obracanie telewizora?

Nie, SU-WL450 jest uchwytem stałym. Oferuje trzy odległości montażu (standardowy, płaski, ultrapłaski), ale bez pochylania ani obracania.

Jak zamontować telewizor na uchwycie?

Przymocuj krążki do tylnej części telewizora, delikatnie zawieś go na podstawie, a następnie zabezpiecz dostarczonym pasem. Szczegóły znajdziesz w Instrukcji montażu.

Co zrobić, jeśli pas zabezpieczający nie jest wystarczająco napięty?

Pociągnij pas, aby usunąć luz, i przymocuj go solidnie do ściany za pomocą śruby 5 mm. Jeśli telewizor się porusza, wyreguluj mocowanie.

Czy uchwyt jest dostarczany ze wszystkimi niezbędnymi śrubami?

Nie, śruby montażowe do ściany (8 mm) nie są dołączone. Dostarczone są tylko śruby do montażu uchwytu i przymocowania adapterów do telewizora.

Jak czyścić uchwyt ścienny?

Użyj miękkiej, suchej ściereczki. Nie używaj środków chemicznych ani ściernych, które mogą uszkodzić wykończenie.

Jakie środki ostrożności należy zachować?

Ściana musi wytrzymać co najmniej czterokrotność wagi telewizora. Nie zawieszaj się na telewizorze, nie modyfikuj części i powierz instalację profesjonaliście.

INSTRUKCJA OBSŁUGI SU-WL450 SONY

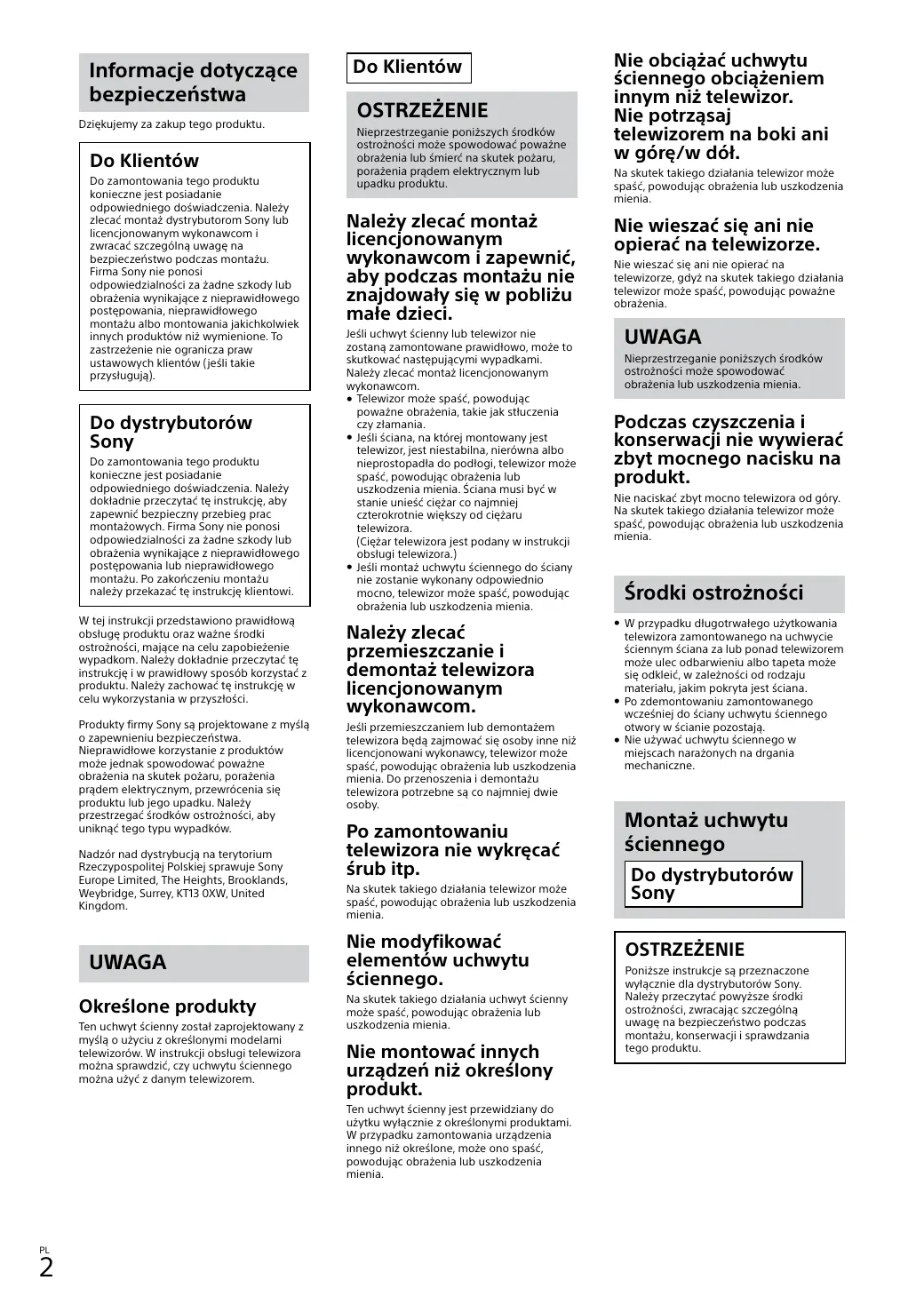

Informacja dotycząca bezpieczeństwa

Dziękujemy za zakup produktu.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy zlecać montaż dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szczególną uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania, nieprawidłowego montażu albo montowania jakichkolwiek innych produktów niż wymienione. To zastrzeżenie nie ogranicza uprawnień ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub niewłaściwego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Należy dokładnie przeczytać tę instrukcję i w prawidłowy sposób korzystać z produktu. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są zaprojektowane z myślą o zapewnieniu bezpieczeństwa. Nieprawidłowe korzystanie z produktów może jednak spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W instrukcji obsługi telewizora można sprawdzić, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować niebezpiecznymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania. - Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Ściana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w instrukcji obsługi telewizora.) - Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia i demontażu telewizora potrzebne są co najmniej dwie osoby.

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przeznaczony do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsać telewizorem na boki ani w górę/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenie mienia.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenie mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana.
• Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przestrzegać wszystkich środków ostrożności, zwracając szczególną uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak ściany, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora o osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenie mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana, i zamontować uchwyt za pomocą czterech lub więcej śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku użycia elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy wkręcić w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.

Zaplątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli łączących.

W przypadku zaciśnięcia przewodu zasilającego lub kabli między urządzeniem a ścianą albo ich zginania lub skręcania na siłę może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Procedura montażu różni się w zależności od modelu telewizora.

Należy postępować zgodnie ze wskazówkami podanymi w tej instrukcji oraz w „Instrukcji montażu".

Przygotowanie do montażu

• Przygotować przed montażem instrukcję obsługi telewizora.
• Przygotować „Instrukcję montażu".
• Przygotować przed montażem śrubokręt Phillips pasujący do śrub.
• Wybrać miejsce montażu telewizora.
• Przygotować cztery kołki o średnicy 8 mm oraz śruby o średnicy 5 mm lub odpowiedniki (niedostarczone). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.

Sprawdzenie elementów

• Sprawdzić, czy wszystkie elementy zostały dostarczone. Zidentyfikować elementy na podstawie ich wyglądu, korzystając z „Instrukcji montażu", 1.

A Podstawa (20) (1) (8) Kółko (2) C PSW 6x20 (4) C PSW 4x20 z tuleją (2) E Podkładka dystansowa (20) (2) F Pasek (1) G Tuleja (20) (M4) (2) H PSW 4x20 (2) I Adapter podstawy (2) J PSW 4x10 (8) C Podkładka dystansowa (60) (2) K PSW 6x50 (2) L Tuleja (M4) (2) M PSW 4x50 (2) N Uchwyt ścienny (S) (2) P Podkładka dystansowa (2) R Podkładka (1) S PSW 5x12 (1)

Wybór.

1 Wybrać.),

Patrz tabela z wymiarami montażowymi telewizora. Patrz instrukcja obsługi telewizora odnośnie do szczegółowych informacji.

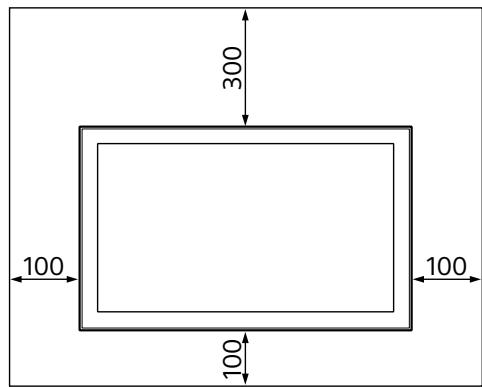

Zapewnić odpowiedni odstęp pomiędzy telewizorem a sufitem i wystającymi elementami, jak pokazano poniżej.

Jednostka: mm

Nigdy nie montować telewizora w poniższy sposób:

Zablokowana cyrkulacja powietrza.

Uwaga

• Jeśli kable mają być prowadzone w ścianie, wykonać otwór na kable w ścianie przy rozłączu montażu.

Aby zapobiec zaciśnięciu kabli, otwór w ścianie powinien zostać wykonany poza zewnętrznym obwodem podstawy (20) A, adapter podstawy 1 podkładki dystansowej (20) E, podkładki dystansowej (60) K.

2 Wybierz sposób montażu na ścianie. Odległość tylnej części telewizora do ściany można wybrać, jak pokazano poniżej.

2-a Standardowy montaż 2-b Płaski montaż 2-c Superpłaski montaż

Patrz „Instrukcja montażu“, 2 oraz tabela „Przygotowanie do montażu telewizora na ścianie“, 3.

OSTRZEŻENIE

Gdy wybrany zostanie wariant 2-b lub 2-c, dostęp do panelu tylnego będzie ograniczony.

3 Zamocuj adapter podstawy ① za pomocą śruby (PSW 4x10) ② do podstawy (20) ④ w przypadku wybrania wariantu 2-a. Patrz „Instrukcja montażu“, 3. Patrz „Montaż telewizora na ścianie" w instrukcji obsługi telewizora, 7. W przypadku wybrania wariantu 2-b lub 2-c należy pominąć ten krok. 4 Określić położenie śrub do montażu podstawy (20) A.

Patrz specyfikacja na stronie 6. W przypadku wybrania wariantu 2-a należy użyć pozycji otworów dla adaptera podstawy ①.

OSTRZEŻENIE

• Ściana, na której ma zostać zamontowany telewizor, musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w instrukcji obsługi telewizora.)
• Określić nośność ściany, na której ma zostać zamontowany telewizor. W razie potrzeby odpowiednio wzmocnić ścianę.

• Użyć czterech lub więcej śrub średnicy 8 mm lub odpowiedników (niedostarczone).
• Wkręć cztery śruby w otwory adaptera podstawy ① z podstawą (20) ④ (tylko 2-a).
• Zamontować podstawę (20) A poziomo na ścianie.

Patrz „Instrukcja montażu”, 4.

Przygotowanie do montażu telewizora

Przygotuj montaż telewizora, zgodnie z rozdziałem „Montaż telewizora na ścianie” w instrukcji obsługi telewizora.

1. Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe.

Patrz instrukcja obsługi dołączona do telewizora.

Uwaga

• Należy zlecać prowadzenie kabli w ścianie licencjonowanym wykonawcom.
• Zwiazać razem kable, aby zapobiec naciągnięciu ich przed zamontowaniem na ścianie.

2 Zamontować telewizor na podstawie (20) A.

• Odniesienie do lokalizacji kółek (B) do zawieszania na podstawie (20) (A) znajduje się w tabeli z wymiarami montażowymi telewizora. Patrz instrukcja obsługi telewizora w celu uzyskania szczegółowych informacji.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić kółka (B) zamocowane do tylnej części telewizora na podstawie (20) A, zgodnie z kształtem otworów.
• Po zamontowaniu telewizora na ścianie sprawdzić, czy kółka (B) są pewnie osadzone w podstawie (20) (A). Patrz „Instrukcja montażu”, 5.

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby.

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek (F) i zamocować go mocno do ściany. Patrz „Instrukcja montażu”, 6.
• Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

Czy kółka są pewnie osadzone w podstawie (20) A. Czy przewody i kable nie są skręcone ani zaciśnięte. Czy pasek (F) nie jest luźny.

OSTRZEŻENIE

• Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

Patrz, Instrukcja montażu, 7.

OSTRZEŻENIE

• Do demontażu telewizora potrzebne są co najmniej dwie osoby.

Specyfikacja

Wymiary: (ok.) [mm]

a : 100

b : 200

c : 300

d : 80

e : 400

f : 480

g :100

h1:20,h2:60

h1 : przypadek 2-b, 2-c

h2 : przypadek 2-a

Ciężar (tylko podstawa): (ok.) [kg]

0,8

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.
