NÁVOD K OBSLUZE GRL 650 CHVG Professional BOSCH
Čeština.... Stránka 346
Bezpečnostní upozornění pro rotační lasery a dálkové ovládání.... Stránka 346
Použití v souladu s určeným účelem ....Stránka 347
Rotační lasery....Stránka 347
Dálkové ovládání....Stránka 347
Zobrazené součásti ....Stránka 347
Rotační laser ...... Stránka 347
Prvky zobrazení rotační laser ....Stránka 347
Dálkové ovládání....Stránka 347
Příslušenství / náhradní díly....Stránka 347
Technické údaje....Stránka 348
Montáž ...... Stránka 350
Napájení měřicího přístroje....Stránka 350
Provoz s akumulátorem....Stránka 350
Ukazatel stavu nabiti akumulátoru .... Stránka 350
Upozornění pro optimální zacházení s akumulátorem ...... Stránka 350
Provoz s bateriemi .... Stránka 350
Výměna akumulátoru/baterií (viz obr. A) ...... Stránka 350
Ukazatel stavu nabití....Stránka 351
Napájení dálkového ovládání energií ......Stránka 351
Provoz.... Stránka 351
Uvedení dálkového ovládání do provozu ....Stránka 351
Uvedení rotačního laseru do provozu ....Stránka 351
Postavení měřicího přístroje ...... Stránka 351
Ovládání měřicího přístroje ...... Stránka 351
Zapnutí a vypnutí ....Stránka 352
Vytvoření spojení s dálkovým ovládáním / přijímačem laseru ...... Stránka 352
Dálkové ovládání pomocí Bosch Levelling Remote App.... Stránka 353
Klidový režim....Stránka 353
Blokování klávesnice .... Stránka 353
Druhy provozu ....Stránka 354

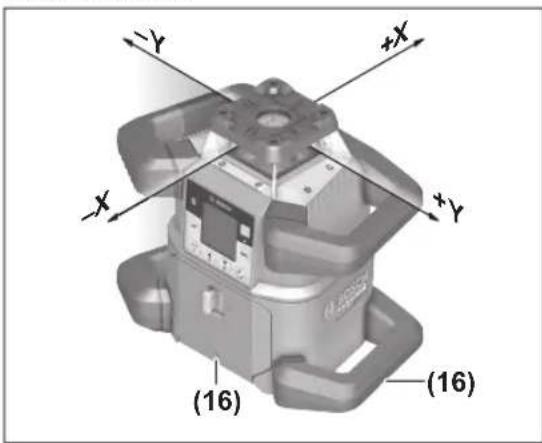

Vyrovnání osy X a Y....Stránka 354
Přehled druhů provozu....Stránka 354
Rotační provoz ...... Stránka 354
Čárový provoz / bodový provoz ....Stránka 354
Otáčení čáry/bodu v rovině rotace ....Stránka 354
Otočení roviny rotace při svislé poloze ...... Stránka 354
Automatická funkce kolmého bodu dolů při svislé poloze ...... Stránka 355
Automatická nivelace....Stránka 355
Přehled ...... Stránka 355
Změny polohy....Stránka 355
Funkce signalizace oťresů......Stránka 355
Skloněný provoz při vodorovné poloze ......Stránka 356
Uložení sklonů do paměti pro skloněný provoz při vodorovné poloze (GRL 650 CHVG)......Stránka 356
SlopeProtect....Stránka 356
Ruční provoz ...... Stránka 356
Ruční provoz při vodorovné poloze ...... Stránka 357
Ruční provoz při svislé poloze ......Stránka 357
Funkce ...... Stránka 357
Čeština | 345
Režim CenterFind ...... Stránka 357
Režim CenterLock (GRL 650 CHVG) ...... Stránka 357
Částečná projekce (viz obr. C) ...... Stránka 358
Kontrola presnosti měřicího přístroje ......Stránka 358
Vlivy na presnost....Stránka 358

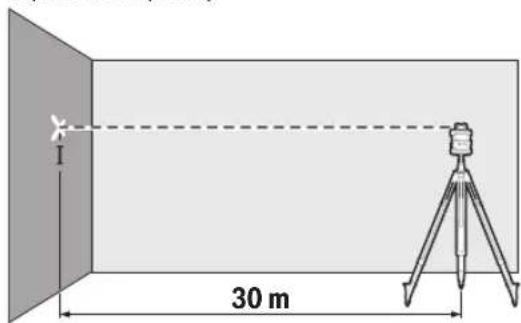

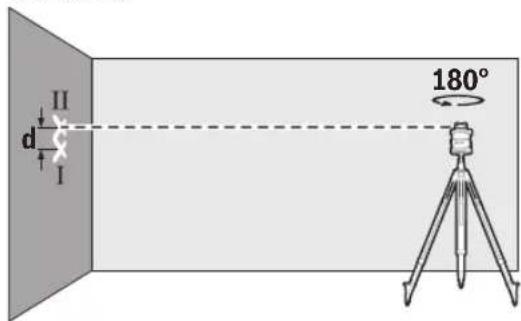

Kontrola přesnosti nivelace při vodorovné poloze ...... Stránka 358
Kontrola presnosti nivelace pri svislé poloze....Stránka 358

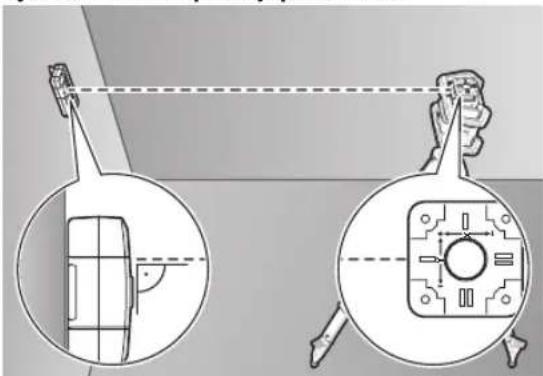

Kalibrace měřicího přístroje....Stránka 359
Kalibrace osy X a Y .... Stránka 359
Kalibrace osy Z .... Stránka 360
Pracovní pokyny ...... Stránka 361
Práce s cílovou tabulkou laseru....Stránka 361
Práce se stativem (příslušenství) ...... Stránka 361
Brýle pro práci s laserem (příslušenství) ...... Stránka 361
Práce s nástěnným držákem a vyrovnávací jednotkou (viz obrázek D) ...... Stránka 361
Práce s měřicí latí (příslušenství) (viz obr. E) ...... Stránka 361
Příklady práce ...... Stránka 362
Přenášení/kontrola výšek (viz obr. F) ...... Stránka 362
Rovnoběžné vyrovnání kolmého bodu nahoru/nanášení pravých úhlů (viz obr. G) ...... Stránka 362
Zobrazení kolmé/svislé roviny (viz obr. G) ...... Stránka 362
Vyrovnání kolmé/svislé roviny (viz obr. H) ...... Stránka 362
Práce bez přijímače laseru....Stránka 362
Práce s laserovým přijímačem (viz obr. E)....Stránka 362
Práce ve venkovním prostoru (viz obr. E)....Stránka 362
Vyrovnávání bednění (viz obr. I) ...... Stránka 362
Kontrola sklonů (viz obr. J)......Stránka 362
Přehled ukazatele stavu .... Stránka 363
Přehled možností řízení funkcí....Stránka 363
Odstraňování poruch....Stránka 364
Údržba a servis ...... Stránka 365
Údržba a čištění ......Stránka 365
Zákaznická služba a poradenství ohledně použití ...... Stránka 365
Další adresy servisů najdete na: ...... Stránka 366
Přeprava....Stránka 366
Likvidace ....Stránka 366
Pouze pro země EU: Stránka 366
Akumulátory/baterie: Stránka 366

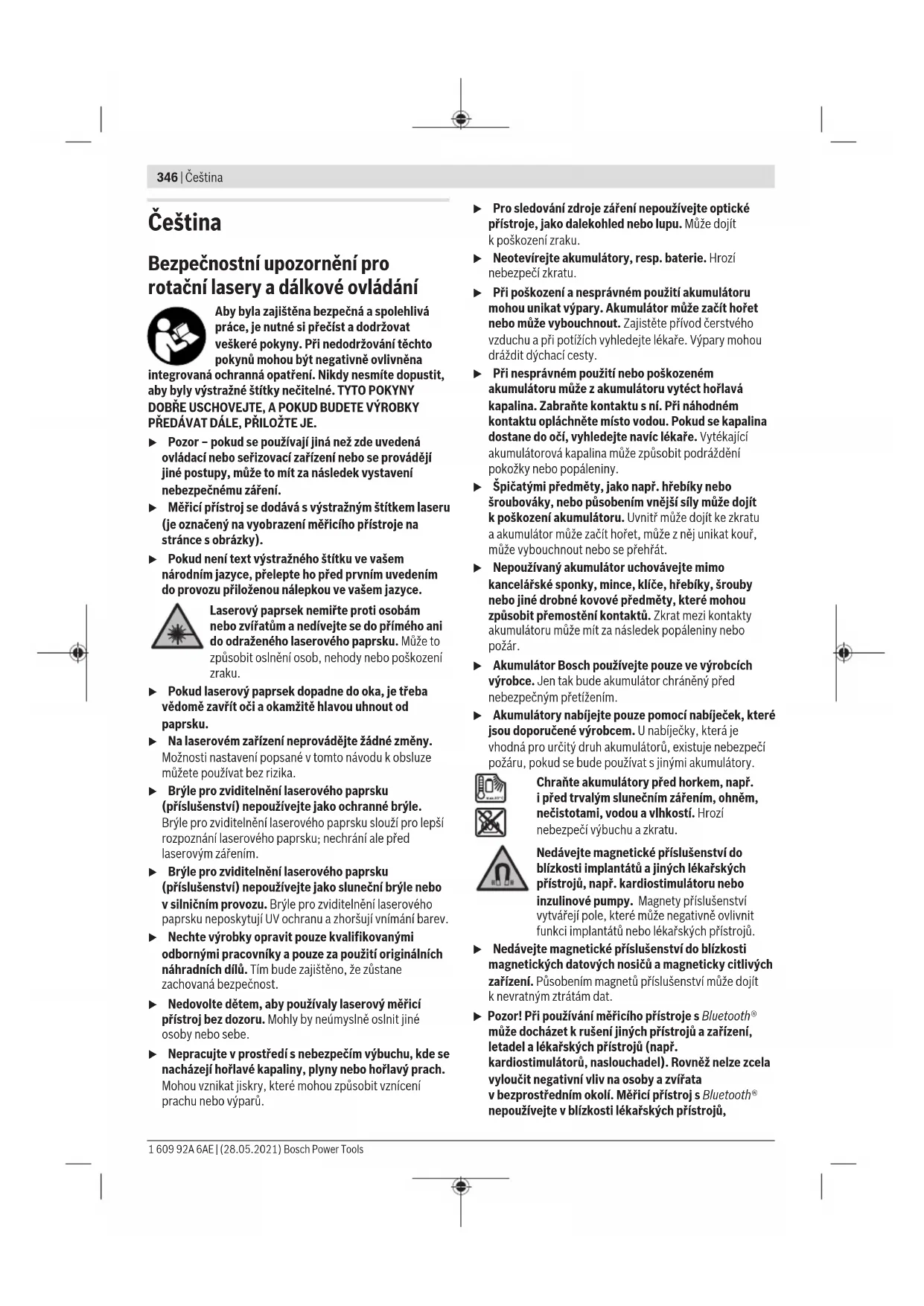

Čeština
Bezpečnostní upozornění pro rotační lasery a dálkové ovládání
Aby byla zajištěna bezpečná a spolehlivá práce, je nutné si přečíst a dodržovat veškeré pokyny. Při nedodržování těchto pokynů mohou být negativně ovlivněna
integrovaná ochranná opatření. Nikdy nesmíte dopustit, aby byly výstražné štítky nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE VÝROBKY PŘEDÁVAT DÁLE, PŘILOŽTE JE.
Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.
Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.
▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Možnosti nastavení popsané v tomto návodu k obsluze můžete používat bez rizika.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle.
Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
▶ Nechte výrobky opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Tím bude zajištěno, že zůstane zachovaná bezpečnost.
Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
▶ Nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. Mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
▶ Pro sledování zdroje záření nepoužívejte optické přístroje, jako dalekohled nebo lupu. Může dojít k poškození zraku.
▶ Neotevírejte akumulátory, resp. baterie. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
- Akumulátor Bosch používejte pouze ve výrobcích výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetižením.
Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučené výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.
Chraňte akumulátory před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Nedávejte magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.
Nedávejte magnetické příslušenství do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů příslušenství může dojít k nevratným ztrátám dat.
Pozor! Při používání měřicího přístroje s Bluetooth® může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Měřicí přístroj s Bluetooth® nepoužívejte v blízkosti lékařských přístrojů,
čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Měřicí přístroj s Bluetooth® nepoužívejte v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla.
Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované obchodní značky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této ochranné známky/těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Rotační lasery
Měřicí přístroj je určený ke zjištování a kontrole přesných vodorovných výškových linií, svislých linií, stavebních čar a kolmých bodů.
Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.
Dálkové ovládání
Dálkové ovládání je určené k ovládání rotačních laserů Bosch přes Bluetooth®.
Dálkové ovládání je vhodné pro použití ve vnitřním a venkovním prostředí.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje k vyobrazení měřicího přístroje a dálkového ovládání na stranách s obrázky.
Rotační laser
(1) Kryt prihrádky pro baterie
(2) Aretace krytu prihrádky pro baterie
(3) Tlačítko sklonu dolů ▼ / tlačítko otáčení po směru hodinových ručiček
(4) Tlačitko sklonu nahoru ▲ / tlačitko otáčení proti směru hodinových ručiček
(5) Tlačítko čárového provozu
(6) Tlačítko rotačního provozu
(7) Tlačitko Bluetooth ^®
(8) Variabilní laserový paprsek
(9) Výstupní otvor laserového paprsku
(10) Kolmý bod nahoru ^a)
(11) Tlačítko zapnutí/vypnutí
(12) Ukazatel stavu
(13) Tlačítko ručního provozu
(14) Tlačítko nastavení sklonu
(15) Displej
(16) Zářez pro vyrovnání
(17) Držadlo
(18) Stativový závit 5/8" (vodorovná poloha)
(19) Varovný štítek laseru
(20) Stativový závit 5/8" (svislá poloha)
(21) Sériové číslo
(22) Adaptér pro baterie
(23) Odjištovací tlačitko akumulátoru/adaptéru pro baterie
(24) Akumulátor ^b)
a) Ve svislém provozu platí kolmý bod nahoru jako referenční bod 90°.
b) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Prvky zobrazení rotační laser
(a) Ukazatel druhu provozu laseru
(b) Ukazatel spojení přes Bluetooth®
(c) Ukazatel funkce signalizace otrésů
(d) Ukazatel stavu nabití akumulátoru/baterií
(e) Ukazatel funkce kolmého bodu dolů
(f) Ukazatel úhel sklonu osy X
(g) Ukazatel úhel sklonu osy Y
(h) Ukazatel rychlost rotace
(i) Symboly funkčních tlačítek
Dálkové ovládání
(25) Tlačítko funkce kolmého bodu dolů
(26) Tlačítko rotačního provozu
(27) Tlačítko klidového režimu
(28) Tlačítko čárového provozu
(29) Tlačítko otáčení proti směru hodinových ručiček
(30) Tlačitko sklonu nahoru
(31) Tlačitko nastavení sklonu
(32) Ukazatel odesílání signálu
(33) Ukazatel stavu osy X
(34) Ukazatel stavu osy Y
(35) Tlačítko sklonu dolů
(36) Tlačítko otáčení po směru hodinových ručiček
(37) Aretace krytu prihrádky pro baterie
(38) Sériové číslo
(39) Kryt přihrádky pro baterie
(40) Dálkové ovládání ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Příslušenství / náhradní díly
(41) Přijímač laseru ^a)
(42) Měřicí lat ^a)
(43) Stativ ^a)
348 | Čeština
(44) Nástěnný držák/vyrovnávací jednotka ^3)
(45) Upevňovací otvory nástěnného držáku ^a)
(46) Tlačítko pro hrubé nastavení nástěnného držáku ^a)
(47) Šroub pro jemné nastavení nástěnného držáku ^a)
(48) Šroub 5/8" nástěnného držáku ^a)
(49) Magnet ^a)
(50) Brýle pro práci s laserem ^a)
(51) Cílová destička laseru ^a)
(52) Popruh ^a)
(53) Kufr ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Rotační laser GRL 600 CHV GRL 650 CHVG |
| Číslo zboží | 3 601 K61 F.. 3 601 K61 V.. |
| Pracovní dosah (rádius) |
| - bez přijímače laseru max. A) | 30 m 35 m |
| - s přijímačem laseru max. 300 m 325 m | |
| Přesnost nivelace při vzdálenosti 30 m B)C) |
| - horizontální ±1,5 mm ±1,5 mm | |
| - vertikální ±3 mm ±3 mm | |
| Rozsah samonivelace ±8,5 % (±5°) ±8,5 % (±5°) | |
| Doba nivelace typicky (při sklonu až 3 %) 30 s 30 s | |
| Rychlost rotace 150/300/600 min | 1 | 150/300/600 min1 |
| Provoz ve sklonu v jedné/ve dvou osách | ±8,5 % | ±8,5 % |
| Přesnost provozu ve sklonu B)D) | ±0,2 % | ±0,2 % |
| Max. nadmořská výška pro použití | 2 000 m | 2 000 m |
| Relativní vlhkost vzduchu max. 90 % 90 % | |
| Stupeň znečištění podle IEC 61010-1 | 2 E) | 2 E) |
| Třída laseru | 2 | 2 |
| Typ laseru | 630–650 nm, < 1 mW | 500–540 nm, < 1 mW |
| Divergence | < 1,5 mrad (plný úhel) | < 1,5 mrad (plný úhel) |
| Doporučený přijímač laseru | LR 60 | LR 65 G |
| Stativový závit (vodorovně/svisle) | 5/8" | 5/8" |
| Napájení měřicího přístroje |
| - akumulátor (lithium-iontový) | 18 V | 18 V |
| - baterie (alkalicko-manganové) (s adaptérem pro baterie) | 4× 1,5 V LR20 (D) | 4× 1,5 V LR20 (D) |
| Provozní doba cca |
| - s akumulátorem (4 Ah) | 60 h | 50 h |
| - s bateriemi | 70 h | 60 h |
| Měřicí přístroj s Bluetooth® |
| - třída | 1 | 1 |
| - kompatibilita F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| - dosah signálu max. G) | 100 m 100 m |
| - provozní frekvenční rozsah | 2 402–2 480 MHz | 2 402–2 480 MHz |
| - vysílací výkon max. | 6,3 mW | 6,3 mW |
| Chytrý telefon s Bluetooth® |
| - kompatibilita F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| - operační systém H) | Android 6 (a vyšší)iOS 11 (a vyšší) | Android 6 (a vyšší)iOS 11 (a vyšší) |
Rotační laser GRL 600 CHV GRL 650 CHVG
| Hmotnost podle EPTA-Procedure 01:2014 |
| – s akumulátorem1) | 4,2–4,8 kg 4,2–4,8 kg |
| – s bateriemi 4,6 kg 4,6 kg | |
| Rozměry (délka × šířka × výška) 327 × 188 × 278 mm 327 × 188 × 278 mm |
| Stupeň krytí IP 68 IP 68 |
| Výška zkoušky převržení1) | 2 m 2 m |
| Doporučená teplota prostředí při nabíjení 0 °C až +35 °C 0 °C až +35 °C |
| Dovolená teplota prostředí |
| – při provozu -10 °C až +50 °C -10 °C až +50 °C |
| – při skladování -20 °C až +50 °C -20 °C až +50 °C |
| Doporučené akumulátory | GBA 18V...ProCORE18V 4,0 Ah/8,0 Ah | GBA 18V...ProCORE18V 4,0 Ah/8,0 Ah |
| Doporučené nabíječky | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. přímé sluneční záření).
B) při 20 °C
C) podélos
D) Při maximálním sklonu ±8,5 % čini maximální odchylka ±0,2 %.
E) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
F) U přístrojů s Bluetooth® Low Energy nemusi být v závislosti na modelu a operačním systému možné navázat spojení. Přístroje s Bluetooth® musí podporovat profil SPP.
G) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijimače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.
H) V závislosti na aktualizacích Bosch Levelling Remote App mohou být nutné vyšší verze operačního systému.
I) V závislosti na použitém akumulátoru
J) Měřicí přístroj namontovaný ve vodorovné poloze na stativu se převrhne na rovnou betonovou podlahu.
K jednoznačné identifikaci měřicího prístroje slouží sériové číslo (21) na typovém štítku.
| Dálkové ovládání | RC 6 |
| Číslo zboží | 3 601 K69 R.. |
| Pracovní dosah (rádius) max. | 100 m |
| Provozní teplota | -10 °C až +50 °C |
| Skladovací teplota | -20 °C až +70 °C |
| Max. nadmořská výška pro použití | 2 000 m |
| Relativní vlhkost vzduchu max. | 90 % |
| Stupeň znečištění podle IEC 61010-1 | 2^A) |
| Dálkové ovládání Bluetooth® | |
| – třída | 1 |
| – kompatibilita B) | Bluetooth® 5.0/4.X (Low Energy) |
| – dosah signálu max. C) | 100 m |
| – provozní frekvenční rozsah | 2 402–2 480 MHz |
| – vysílací výkon max. | 6,3 mW |
| Baterie | 2 × 1,5 V LR6 (AA) |
| Hmotnost podle EPTA-Procedure 01:2014 | 0,17 kg |
| Rozměry (délka × šířka × výška) | 122 × 59 × 27 mm |
350 | Čeština
| Dálkové ovládání | RC 6 |
| Stupeň krytí | IP 54 |
A) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
B) U přístrojů s Bluetooth® Low Energy nemusi být v závislosti na modelu a operačním systému možné navázat spojení. Přístroje s Bluetooth® musí podporovat profil SPP.
C) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.
Montáž
Napájení měřicího přístroje
Měřicí přístroj lze provozovat s běžnými bateriemi nebo s lithium-ionotovým akumulátorem Bosch.
Nepoužívejte běžné akumulátory (např. nikl-metal hydridové).
Provoz s akumulátorem
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor, který lze používat s vaším měřicím přístrojem.
Upozornění: Používání akumulátorů, které nejsou vhodné pro váš měřicí přístroj, může vést k nesprávným funkcím nebo k poškození měřicího přístroje.
Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.
Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.
Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru se měřicí přístroj ochranným obvodem vypne.
▶ Pokud dojde k vypnutí měřicího přístroje ochranným vypnutím, měřicí přístroj znovu nezapínejte.
Akumulátor se může poškodit.
Ukazatel stavu nabití akumulátoru
Při vyjmutí akumulátoru z měřicího přístroje lze stav nabití zobrazovat pomocí zelených kontrolek ukazatele stavu nabití na akumulátoru.
Pro zobrazení stavu nabití stiskněte tlačitko ukazatele stavu nabití nebo
Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Typ akumulátoru GBA 18V...
| LED | Kapacita |
| Trvale svítí tři zelené | 60-100 % |
| Trvale svítí dvě zelené | 30-60 % |
| Trvale svítí jedna zelená | 5-30 % |
| Bliká jedna zelená | 0-5 % |
Typ akumulátoru ProCORE18V...
| LED | Kapacita |
| Trvale svítí pět zelených | 80-100 % |
| Trvale svítí čtyři zelené | 60-80 % |
| Trvale svítí tři zelené | 40-60 % |
| Trvale svítí dvě zelené | 20-40 % |
| Trvale svítí jedna zelená | 5-20 % |
| Bliká jedna zelená | 0-5 % |
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou.
Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.
Dodržujte pokyny pro likvidaci.
Provoz s bateriemi
Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie.
Baterie vložte do adaptéru (22). Přitom dodržujte správnou polaritu podle vyobrazení na adaptéru baterie.
Adaptér pro baterie je určený výhradně pro použití v určených měřicích přístrojích Bosch a nesmí se používat s elektronářadím.
Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.
Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Při delším skladování v měřicím přístroji mohou baterie zkorodovat a samy se vybít.
Výměna akumulátoru/baterií (viz obr. A)
Pro výměnu akumulátoru/baterií zasuňte aretaci (2) kryt přihrádky pro baterie do polohy podklopte kryt přihrádky pro baterie (1).
Nabitý akumulátor (24) nebo adaptér (22) s nasazenými bateriemi zasuňte do přihrádky pro baterie tak daleko, až slyšitelně zaklapne.
Pro vyjmutí akumulátoru (24) resp. adaptéru baterie (22) stiskněte odblokovací tlačitko (23) a vytáhněte akumulátor
resp. adaptér baterie z přihrádky. Nepoužívejte přítom násili.
Zavřete kryt přihrádky pro baterie (1) a posuňte aretaci (2) do polohy
Ukazatel stavu nabití
Ukazatel stavu nabití (d) na displeji zobrazuje stav nabití akumulátoru, resp. baterií:
Ukazatel Kapacita
Jsou-li akumulátor, resp. baterie prázdné, zobrazí se na několik sekund výstražné hlášení a ukazatel stavu (12) bliká v rychlém taktu červeně. Potom se měřicí přístroj vypne.
Napájení dálkového ovládání energií
Pro provoz dálkového ovládání se doporučuje používat alkalicko-manganové baterie.
Otočte aretaci (37) krytu přihrádky pro baterie (např. pomocí mince) do polohy .odklopte kryt přihrádky baterie (39) a vložte baterie.
Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.
Zavřete kryt přihrádky pro baterie (39) a otočte aretaci (37)
krytu přihrádky pro baterie do polohy
Když dálkové ovládání delší dobu nepoužíváte, vyjměte z něj baterie. Při delším uložení v dálkovém ovládání mohou baterie zkorodovat a samy se vybit.
Upozornění: Funkce Bluetooth® zůstává aktivní, dokud jsou baterie vloženy do dálkového ovládání. Baterie můžete vyjmout, abyste zabránili spotřebě energie touto funkcí.
Provoz
▶ Chraňte měřicí přístroj a dálkové ovládání před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj a dálkové ovládání extrémním teplotám nebo kolísání teplot.
Nenechávejte ho např. delší dobu ležet v autě. Měřicí přístroj a dálkové ovládání nechte v případě větších teplotních výkyvů před uvedením do provozu nejprve vyrovnat teplotu. Před další prací s měřicím přístrojem provedťe vždy kontrolu přesnosti pomocí funkce (viz „Kontrola přesnosti měřicího přístroje“, Stránka 358). Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést
kontrolu presnosti (viz „Kontrola presnosti měřicího přístroje“, Stránka 358).
Uvedení dálkového ovládání do provozu
Dokud jsou vloženy baterie s dostatečným napětím, zůstává dálkové ovládání připravené k provozu.
Pro deaktivaci dálkového ovládání stiskněte libovolné tlačítko dálkového ovládání. Zjistí se stav os na rotačním laseru a zobrazí se v ukazatelích stavu (33) a (34) na dálkovém ovládání.
Dokud svítí ukazatele stavu, změní se při každém dalším stisknutí některého tlačitka na dálkovém ovládání odpovídající nastavení na rotačním laseru. Rozsvícení ukazatele odesilání signálu (32) na dálkovém ovládání signalizuje odeslání signálu.
Kvůli úspoře energie se dálkové ovládání po krátké době deaktivuje a ukazatele stavu (33) a (34) opět zhasnou. Zapnutí/vypnutí měřicího přístroje pomocí dálkového ovládání není možné.
Uvedení rotačního laseru do provozu
Z pracovního prostoru odstraňte všechny překážky, které by mohly odrážet laserový paprsek nebo by mu mohly bránit. Zakryjte např. odrážející nebo lesklé povrchy. Neměřte přes skleněné tabule nebo podobné materiály. Odražený nebo omezený laserový paprsek může zkreslit výsledky měření.
Postavení měřicího přístroje
Vodorovná poloha
Svislá poloha
Postavte měřicí přístroj na stabilní podklad ve vodorovné nebo svislé poloze, namontujte jej na stativ (43) nebo nástěnný držák (44) s vyrovnávací jednotkou.
Na základě vysoké přesnosti nivelace reaguje měřicí přístroj velmi citlivě na otřesy a změny polohy. Dbejte proto na stabilní polohu měřicího přístroje, aby se zabránilo přerušování provozu díky donivelovávání.
Ovládání měřicího přístroje
Hlavní funkce měřicího přístroje se ovládají tlačítky na měřicím přístroji a pomocí dálkového ovládání (40). Další funkce jsou k dispozici přes dálkové ovládání (40), přijímač laseru (41) nebo přes Bosch Levelling Remote App (viz „Přehled možností řízení funkcí“, Stránka 363).
Pro ukazatel na displeji (15) měřicího přístroje platí:
- Při prvním stisknutí funkčního tlačítka (např. tlačítka čárového provozu (5)) se zobrazí aktuální nastavení funkce. Při dalším stisknutí funkčního tlačítka se změní nastavení.
– V dolní části displeje jsou v různých nabídkách zobrazeny symboly funkčních tlačitek (i). Pomocí příslušných
352 | Čeština
funkčních tlačítek uspořádaných kolem displeje můžete provádět funkce znázorněné symboly (i) (viz obr. B). Symboly zobrazují – v závislosti na příslušné nabídce – použitelná funkční tlačítka (např. v nabídce pro rotační provoz tlačítko rotačního provozu (6)) nebo dodatečné funkce jako Další (Zpět () nebo Potvrzení ().
- Pomocí symbolů funkčních tlačítek (i) lze rovněž rozpoznat, zda tlačítko sklonu dolů / tlačítko otáčení po směru hodinových ručiček (3) a tlačítko sklonu nahoru / tlačítko otáčení proti směru hodinových ručiček (4) slouží v aktuální nabídce ke sklápění dolů (▼), resp. sklápění nahoru (▲), nebo k otáčení po směru hodinových ručiček (φ, resp. otáčení proti směru hodinových ručiček ( )
- 5 s po posledním stisknutí tlačítka se zobrazení automaticky vrátí na počáteční obrazovku.
- Při každém stisknutí tlačítka, resp. každém signálu, který se dostane k měřicímu přístroji, se rozsvítí displej (15). Rozsvícení zhasne zhruba 1 min po posledním stisknutí tlačítka.
Naklánění, resp. otáčení v různých funkcích lze urychlit delším stisknutím příslušných tlačítek naklánění, resp. otáčení na měřicím přístroji, resp. na dálkovém ovládání. Při vypnutí měřicího přístroje se všechny funkce vrátí na standardní nastavení.
Zapnutí a vypnutí
Upozornění: Po prvním uvedení do provozu a před každým zahájením práce provedte kontrolu přesnosti pomocí funkce (viz „Kontrola přesnosti měřicího přístroje“, Stránka 358). Pro zapnutí měřicího přístroje stiskněte tlačítko zapnutí/vypnutí (11). Na několik sekund se objeví spouštěcí sekvence, potom se zobrazí počáteční obrazovka. Měřicí přístroj vysílá proměnlivý laserový paprsek (8) a kolmý bod nahoru (10) z výstupních otvorů (9).
▶ Nemiřte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.
Nivelace začne automaticky a je znázorněná blikajícím symbolem nivelace na displeji, blikajícími laserovými paprsky a blikajícím ukazatelem stavu (12) (viz „Automatická nivelace“, Stránka 355).
Po úspěšné nivelaci se zobrazí úvodní obrazovka, laserové paprsky trvale svítí, začne rotace a ukazatel stavu (12) trvale svítí zeleně.
Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
Pro vypnutí měřicího přístroje podržte tlačitko zapnutí/vypnutí (11) stisknuté tak dlouho, dokud se na displeji nezobrazí symbol vypnutí.
Při překročení nejvyšší přípustné provozní teploty 50 °C se na několik sekund zobrazi výstražné hlášení a ukazatel stavu (12) bliká červeně.
Potom se měřicí přístroj pro ochranu laserové diody vypne. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.
Vytvoření spojení s dálkovým ovládáním / přijímačem laseru
Ve stavu při dodání jsou měřicí přístroj, dodané dálkové ovládání (40) a dodaný přijímač laseru (41) již spojené přes Bluetooth®.
Pro spojení dálkového ovládání nebo přijímače laseru podržte tlačitko Bluetooth® (7) stisknuté tak dlouho, dokud se na displeji nezobrazí symbol
pro vytvoření spojení s dálkovým ovládáním / přijímačem laseru.
Pro vytvoření spojení s dálkovým ovládáním stiskněte současně tlačítko otáčení proti směru hodinových ručiček (29) a tlačítko otáčení po směru hodinových ručiček (36) na dálkovém ovládání, dokud nezačnou blikat ukazatele stavu (33) a (34). Při vytváření spojení s dálkovým ovládáním blikají střídavě zeleně ukazatele stavu na dálkovém ovládání.
Pro vytvoření spojení s přijímačem laseru držte současně stisknuté tlačitko osy X a tlačitko osy Y na přijímači laseru tak dlouho, dokud se na displeji přijímače laseru nezobrazí hlášení o vytvoření spojení. Rid'te se návodem k obsluze pro přijímač laseru.
Úspěšné vytvoření spojení s dálkovým ovládáním, resp. přijímačem laseru je potvrzeno na displeji.
Pří úspěšném vytvoření spojení s dálkovým ovládáním svítí po dobu 3 s zeleně ukazatele stavu (33) a (34) na dálkovém ovládání.
Nelze-li spojení vytvořit, zobrazí se na displeji chybové hlášení.
Při selhání vytvoření spojení s dálkovým ovládáním svítí po dobu
3 s červeně ukazatele stavu (33) a (34) na dálkovém ovládání.
S měřicím přístrojem mohou být současně spojeny a mohou s ním pracovat dva přijímače laseru.
Při připojení dalších dálkových ovládání nebo přijímačů laseru je vždy nejstarší spojení smazáno.
Dálkové ovládání pomocí Bosch Levelling Remote App
Měřicí přístroj je vybavený modulem Bluetooth®, který pomocí rádiové technologie umožňuje dálkové ovládání prostřednictvím chytrého telefonu s rozhraním Bluetooth®.
Pro použití této funkce je nutná aplikace „Bosch Levelling Remote App“. Můžete si ji stáhnout v závislosti na koncovém zařízení v příslušném obchodě s aplikacemi (Apple App Store, Google Play Store).
Informace o potřebných systémových předpokladech pro spojení přes Bluetooth® najdete na internetových stránkách www.bosch-pt.com.
Při dálkovém ovládání přes Bluetooth® může v důsledku nepříznivých podmínek příjmu mezi mobilním koncovým zařízením a měřicím přístrojem docházet k časové prodlevě.
Funkce Bluetooth ^® je standardně zapnutá.
Pro vypnutí Bluetooth® pro dálkové ovládání stiskněte krátce tlačitko Bluetooth® (7). Na úvodní obrazovce zhasne ukazatel spojení přes Bluetooth® (b).
Pro opětovné zapnutí Bluetooth® pro dálkové ovládání pomocí aplikace krátce stiskněte tlačítko Bluetooth® (7). Na displeji se zobrazí symbol pro vytvoření spojení s chytrým telefonem.
mobilním koncovém zařízení aktivované rozhraní Bluetooth®.
Úspěšné vytvoření spojení je potvrzeno na displeji. Na úvodní obrazovce je stávající připojení znázorněno pomocí ukazatele spojení přes Bluetooth® (b).
Nelze-li spojení vytvořit, zobrazí se na displeji chybové hlášení.
Po spuštění aplikace Bosch se naváže spojení mezi mobilním koncovým zařízením a měřicím přístrojem. Pokud je nalezeno více aktivních měřicích přístrojů, vyberte správný měřicí přístroj. Pokud je nalezen pouze jeden aktivní měřicí přístroj, dojde k automatickému navázání spojení.
Spojení přes Bluetooth® se může přerušit kvůli příliš velké vzdálenosti či překážkám mezi měřicím přístrojem a mobilním koncovým zařízením nebo vlivem zdrojů elektromagnetického rušení. V tomto případě se automaticky spustí nové vytvoření spojení.
Klidový režim
O pracovních přestávkách můžete měřicí přístroj přepnout do klidového režimu. Všechna nastavení se přitom uloží.
Pro zapnutí klidového režimu krátce stiskněte tlačitko zapnutí/vypnutí (11). V následující nabídce stiskněte tlačitko zapnutí/vypnutí (11) tolikrát, dokud nezvolíte klidový režim. Volbu potvrďte OK stisknutím tlačitka nastavení
sklonu (14).
Alternativně můžete zapnout klidový režim stisknutím tlačítka klidového režimu (27) na dálkovém ovládání.
Při zapnutém klidovém režimu se na displeji zobrazí symbol klidového režimu. Ukazatel stavu (12) bliká v pomalém taktu zeleně. Funkce signalizace oťresů zůstává aktivní, všechna nastavení jsou uložená.
Pro vypnutí klidového režimu stiskněte krátce tlačítko zapnutí/vypnutí (11) na měřicím přístroji nebo tlačítko klidového režimu (27) na dálkovém ovládání.
Měřicí přístroj můžete vypnut i v klidovém režimu. Za tímto účelem podržte tlačitko zapnutí/vypnutí (11) stisknuté tak dlouho, dokud se na displeji nezobrazí symbol vypnutí. Všechna ostatní tlačitka na měřicím přístroji a dálkovém ovládání jsou deaktivovaná.
Zapnutí a vypnutí klidového režimu je rovněž možné přes Bosch Levelling Remote App.
Blokování klávesnice
Klávesnici měřicího přístroje a dálkového ovládání lze zablokovat pomocí Bosch Levelling Remote App. Na displeji měřicího přístroje se zobrazí symbol zablokování klávesnice.
Blokování klávesnice lze zrušit takto:
- pomocí Bosch Levelling Remote App,
- vypnutím a zapnutím měřicího přístroje tlačítkem zapnutí/vypnutí (11),
- nebo současným stisknutím tlačítek ▲/ (4) a ▼/ (3) na měřicím přístroji.
354 | Čeština
Druhy provozu
Vyrovnání osy X a Y
+X
-X
+Y
(16)
(16)
Vyrovnání osy X a Y je vyznačeno nad rotační hlavou na krytu. Značky leží přesně nad zářezy pro vyrovnání (16) na dolním okraji krytu a na dolním držadle. Pomoci zářezů pro vyrovnání můžete vyrovnávat měřicí přístroj podél os.
Přehled druhů provozu
Všechny 3 druhy provozu jsou možné ve vodorovné i svislé poloze měřicího přístroje.
Rotační provoz
Rotační provoz je zvlášť vhodný při použití přijímače laseru. Můžete volit mezi různými rychlostmi rotace.
Čárový provoz
V tomto druhu provozu se variabilní laserový paprsek pohybuje v omezeném úhlu rozevření. Tím je zvýšena viditelnost laserového paprsku oproti rotačnímu provozu. Můžete volit mezi různými úhly rozevření.
Bodový provoz
V bodovém provozu je dosaženo nejlepší viditelnosti variabilního laserového paprsku. Slouží např. k jednoduchému prěnosu výšek nebo ke kontrole vyrovnání.
Čárový a bodový provoz nejsou vhodné pro použití s laserovým přijímačem (41).
Rotační provoz
Po každém zapnutí se měřicí přístroj nachází v rotačním provozu se standardní rychlostí rotace (600 min ^-1 ). Pro přechod z čárového na rotační provoz stiskněte tlačitko rotačního provozu (6) nebo tlačitko rotačního provozu dálkového ovládání (26).
Pro změnu rychlosti rotace stiskněte tlačítko rotačního provozu (6) nebo tlačítko rotačního provozu (26) na dálkovém ovládání tolikrát, dokud se na displeji nezobrazí požadovaná rychlost.
Na počáteční obrazovce je uvedena nastavená rychlost na zobrazení rychlosti rotace (h).
Při pracích s přijímačem laseru by měla být zvolena nejvyšší rychlost rotace. Při práci bez laserového přijímače zmenšete pro lepší viditelnost laserového paprsku rychlost rotace a používejte brýle pro práci s laserem (50).
Čárový provoz / bodový provoz
Pro přechod na čárový provoz resp. bodový provoz stiskněte tlačítko čárového provozu (5) nebo tlačítko čárového provozu (28) dálkového ovládání.
Pro změnu úhlu rozevření stiskněte tlačítko čárového provozu (5) nebo tlačítko čárového provozu dálkového ovládání (28) tolikrát, dokud se na displeji nezobrazí požadovaný druh provozu. Úhel rozevření se při každém stisknutí stupňovitě zmenšuje, dokud není dosaženo bodového provozu.
Při 360° se měřicí přístroj znovu nachází v rotačním režimu, rychlost rotace odpovídá naposledy nastavené rychlosti.
Upozornění: Na základě setrvačnosti se může laser nepatrně vychylovat přes koncové body laserové čáry.
Otáčení čáry/bodu v rovině rotace
Při čárovém a bodovém provozu můžete laserovou čáru resp. laserový bod polohovat v rovině rotace laseru. Je možné otáčení o 360°.
Pro otáčení proti směru hodinových ručiček stiskněte tlačítko (4) na měřicím přístroji nebo tlačítko otáčení proti směru hodinových ručiček (29) na dálkovém ovládání.
Pro otáčení ve směru hodinových ručiček stiskněte tlačítko (3) na měřicím přístroji nebo tlačítko otáčení ve směru hodinových ručiček (36) na dálkovém ovládání.
Otočení roviny rotace při svislé poloze
Při svislé poloze měřicího přístroje můžete laserový bod, laserovou čáru nebo rovinu rotace pro jednoduché zarovnání nebo paralelní vyrovnání otáčet v rozsahu ±8,5 % kolem osy X.
Pro spuštění funkce stiskněte tlačítko nastavení sklonu (14) na měřicím přístroji nebo tlačítko nastavení sklonu (31) na dálkovém ovládání. Zobrazí se nabídka nastavení sklonu osy Y, symbol osy Y bliká.
Pro otáčení roviny rotace tiskněte tlačítko ▲ (4) resp. ▼ (3) na měřicím přístroji nebo tlačítko sklonu nahoru (30) resp. dolů (35) na dálkovém ovládání tak dlouho, až je dosaženo požadované polohy.
Automatická funkce kolmého bodu dolů při svislé poloze
Pro zaměření měřicího přístroje ve svislé poloze na referenční bod na podlaze můžete variabilní laserový paprsek (8) otočit jako kolmý bod dolů. Funkci kolmého bodu lze spustit pouze pomocí dálkového ovládání nebo pomocí Bosch Levelling Remote App.
Variabilní laserový paprsek jako kolmý bod není samonivelační. Proto zajistěte, aby byl měřicí přístroj při spuštění funkce kolmého bodu znivelovaný.
Pro spuštění funkce kolmého bodu dolů stiskněte tlačitko funkce kolmého bodu (25) na dálkovém ovládání. Během svislého vyrovnání proměnlivého laserového paprsku se na displeji zobrazí symbol funkce kolmého bodu. Po úspěšném
vyrovnání se na úvodní obrazovce zobrazí ukazatel funkce kolmého bodu (e).
Automatická nivelace
Přehled
Po zapnutí zkontroluje měřicí přístroj vodorovnou, resp. svislou polohu a automaticky vyrovná nerovnosti v rámci rozsahu samonivelace cca ±8,5 % (±5°).
Během nivelace bliká na displeji symbol pro nivelaci. Současně zeleně blikají ukazatel stavu (12) na měřicím přístroji a ukazatel stavu odpovídající osy ((34), resp. (33)) na dálkovém ovládání.
Do ukončení nivelace je rotace zastavena a laserové paprsky blikají. Po úspěšném ukončení nivelace se zobrazí počáteční obrazovka. Laserové paprsky svítí trvale a začne rotace. Trvale zeleně svítí ukazatel stavu (12) na měřicím přístroji a ukazatel stavu nivelované osy ((34) resp. (33)) na dálkovém ovládání.
Má-li měřicí přístroj sklon větší než 8,5 % nebo má jinou než vodorovnou či svislou polohu, není již nivelace možná. Na displeji se zobrazí chybové
hlášení a ukazatel stavu (12) bliká červeně.
Měřicí přístroj znovu napolohujte a vyčkejte nivelace.
Při překročení maximální doby trvání se nivelace s chybovým hlášením přeruší.
Měřicí přístroj polohujte znovu a pro nové spuštění nivelace krátce stiskněte tlačítko zapnutí/vypnutí (11).
Změny polohy
Je-li měřicí přístroj znivelovaný, neustále kontroluje vodorovnou resp. svislou polohu. Při změnách polohy se automaticky niveluje.
Minimální změny polohy se vyrovnávají bez přerušení provozu. Otřesy podkladu nebo povětrnostní vlivy jsou tak automaticky kompenzovány.
U větších změn polohy je pro zabránění chybám měření během postupu nivelace zastavena rotace laserového paprsku a laserové paprsky blikaji. Na displeji se objeví symbol nivelace. Případně se aktivuje funkce signalizace otrésů.
Měřicí přístroj samostatně zjištuje vodorovnou resp. svislou polohu. Pro změnu mezi vodorovnou a svislou polohou měřicí přístroj vypněte, znovu jej polohujte a opět zapněte.
Při změně polohy bez vypnutí/zapnutí se zobrazí chybové hlášení a v rychlém taktu červeně bliká ukazatel stavu (12). Pro nové spuštění nivelace krátce stiskněte tlačítko zapnutí/vypnutí (11).
Funkce signalizace otřesů
Měřicí přístroj má funkci signalizace otrěsů. Při změnách polohy resp. otrěsech měřicího přístroje nebo při vibracích podkladu zabraňuje nivelaci ve změněné poloze, a tedy chybám v důsledku posunutí měřicího přístroje.
GRL 650 CHVG: Funkce signalizace otrésů má 2 stupně citlivosti. Po zapnutí měřicího prístroje je nastavená vysoká citlivost.
Aktivace signalizace otrésů:
Funkce signalizace otrésů je standardně zapnutá. Aktivuje se zhruba 30 s po zapnutí měřicího přístroje.
Během aktivace na displeji bliká ukazatel signalizace otrésů (c). Po aktivaci ukazatel svítí trvale.
Aktivace funkce signalizace otřesů:
Pokud dojde ke změně polohy měřicího přístroje nebo je zaregistrován silný otrěs, aktivuje se signalizace otrěsů: Rotace laseru se zastaví a zobrazí se chybové hlášení. Ukazatel stavu (12) bliká v rychlém taktu červeně a zazní výstražný signál s rychlým opakováním.
Potvrďte výstražné hlášení něstisknutím tlačítka nastavení sklonu (14) na měřicím přístroji nebo tlačítka nastavení sklonu (31) na dálkovém ovládání. Při práci s nivelační automatikou (včetně skloněného provozu) se nivelace automaticky spustí znovu.
Nyní zkontrolujte polohu laserového paprsku podle referenčního bodu a v případě potřeby upravte výšku resp. vyrovnání měřicího přístroje.
Změna/vypnutí funkce signalizace otřesů:
Na úvodní obrazovce je zobrazené aktuální nastavení s ukazatelem signalizace o třesů (c):
Při zapnutí je funkce signalizace otrěsů nastavená s vysokou citlivostí.
GRL 650 CHVG: Funkce signalizace otrésů je pri zapnutí nastavená s nižší citlivostí.
356 | Čeština
Funkce signalizace otrésů je vypnutá.
(GBL 600 CHV)
(GRL 650 CHVG)
Pro změnu nastavení funkce signalizace otrésů stiskněte krátce tlačítko zapnutí/vypnutí (11). V následující nabídce stiskněte tlačítko zapnutí/vypnutí (11) tolikrát, dokud nezvolíte požadované nastavení. Volbu potvrďte OK stisknutím tlačítka nastavení sklonu (14).
Je-li funkce signalizace otrésů zapnutá, aktivuje se za cca 30 s.
Skloněný provoz při vodorovné poloze
Při vodorovné poloze měřicího přístroje můžete osu X a osu Y sklánět nezávisle v rozsahu ±8,5 %.
Pro naklonění osy X stiskněte jednou tlačitko nastavení sklonu (14) na měřicím přístroji nebo tlačitko nastavení sklonu (31) na dálkovém ovládání. Zobrazí se nabídka pro nastavení sklonu osy X.
Pomocí tlačítek ▲ (4) resp. ▼ (3) na měřicím přístroji nebo tlačítek sklonu nahoru (30) resp. dolů (35) na dálkovém ovládání nastavte požadovaný sklon. Současným stisknutím obou tlačítek sklonu na měřicím přístroji nebo na dálkovém ovládání nastavíte sklon zpět na 0,00 %.
Pro naklonění osy Y stiskněte znovu tlačítko nastavení sklonu (14) na měřicím přístroji nebo tlačítko nastavení sklonu (31) na dálkovém ovládání. Objeví se nabídka pro nastavení sklonu osy Y.
Nastavte požadovaný sklon, jak je popsáno pro osu X.
Zvolený sklon je na měřicím přístroji nastaven několik sekund po posledním stisknutí tlačítka. Do ukončení nastavení sklonu bliká laserový paprsek a na displeji symbol pro nastavení sklonu.
X +4.70%
Y -3.25%
Po ukončení nastavení sklonu se na počáteční obrazovce zobrazí nastavené hodnoty sklonu obou os. Ukazatel stavu (12) na měřicím přístroji svítí trvale červeně. Na dálkovém ovládání svítí ukazatel stavu nakloněné osy ((34) a/nebo (33)) trvale červeně.
Uložení sklonů do paměti pro skloněný provoz při vodorovné poloze (GRL 650 CHVG)
Měřicí přístroj ukládá 4 naposledy použité hodnoty sklonu obou os. Alternativně k novému nastavení sklonů můžete převzít tyto uložené kombinace sklonů.
Spustte skloněný provoz pro osu X (viz „Skloněný provoz při vodorovné poloze“, Stránka 356).
Pro vyvolání sklonů uložených do pamětí stiskněte tlačítko čárového provozu (5) na měřicím přístroji nebo tlačítko čárového provozu (28) na dálkovém ovládání.
Pro výběr jedné ze 4 uložených kombinací stiskněte tolikrát tlačítko čárového provozu (5) na měřicím přístroji nebo tlačítko čárového provozu (28) na dálkovém ovládání, dokud se na displeji nezobrazí požadovaná kombinace.
Pro potvrzení výběru stiskněte tlačítko nastavení sklonu (14) na měřicím přístroji (9) nebo tlačítko nastavení sklonu (31) na dálkovém ovládání. Za několik sekund po stisknutí tlačítka se nastaví kombinace sklonů na měřicím přístroji (viz „Skloněný provoz při vodorovné poloze“, Stránka 356).
Pro nastavení jiných než uložených hodnot stiskněte tlačítko ▲ (4) na měřicím přístroji (☐ebo tlačítko sklonu nahoru (30) na dálkovém ovládání. Ukazatel se vrátí do nabídky nastavení skloněného provozu (viz „Skloněný provoz při vodorovné poloze“, Stránka 356).
SlopeProtect
Změny teploty měřicího přístroje mohou mít vliv na nastavený sklon os.
Aby se zabránilo nepřesnému měření, při překročení nastaveného rozdílu teplot se sklon os znovu seřídí: Měřicí přístroj se zniveluje, poté se vrátí do skloněného provozu s naposledy nastavenými hodnotami.
Resetování sklonu se provádí při změnách teploty ≥ 5 °C.
GRL 650 CHVG: Pomocí Bosch Levelling Remote App lze rozdíl teplot snížit na 2 °C nebo funkci SlopeProtect vypnout. Při vypnutí měřicího přístroje nezůstane nastavení uložené.
Ruční provoz
Nivelační automatiku měřicího přístroje lze vypnout (ruční provoz):
- při vodorovné poloze pro obě osy nezávisle na sobě,
- při svislé poloze pro osu X (osu Y nelze při svislé poloze nivelovat).
Při ručním provozu lze měřicí přístroj nastavit v jakékoli šikmé poloze. Navíc lze osy na měřicím přístroji sklánět nezávisle na sobě v rozsahu ±8,5 %. Hodnota sklonu osy v ručním provozu není na displeji zobrazena.
Ukazatel stavu (12) na měřicím přístroji svítí trvale červeně, pokud
- při vodorovné poloze je minimálně jedna osa nastavena na ruční provoz,
- při svislé poloze je osa X nastavena na ruční provoz.
Na dálkovém ovládání svítí ukazatel stavu osy Y (34) resp. ukazatel stavu osy X (33) trvale červeně, je-li příslušná osa nastavena na ruční provoz.
Ruční provoz nelze spustit přes dálkové ovládání.
Ruční provoz při vodorovné poloze
Pro vypnutí nivelační automatiky stiskněte tlačitko ručního provozu (13) tolikrát, dokud není dosažena požadovaná kombinace nastavení pro obě osy. V zobrazeném příkladu displeje je vypnutá nivelační automatika pro osu X, osa Y se nadále niveluje.
Pro sklonění osy s vypnutou
nivelační automatikou stiskněte
tlačitko nastavení sklonu (14),
zatímco je zobrazená nabídka
ručního provozu.
Je-li vypnuta nivelační automatika pouze pro jednu osu, můžete měnit pouze sklon této osy. Při ručním provozu obou os můžete opakovaným stisknutím tlačitka nastavení sklonu (14) měnit osy. Na displeji bliká symbol osy, jejíž sklon lze měnit.
Zvolenou osu sklonite pomocí tlačítek ▲ (4) resp. ▼ (3) až do požadované polohy.
Ruční provoz při svislé poloze
Pro vypnutí nivelační automatiky pro osu X stiskněte jednou tlačitko ručního provozu (13). (Osu Y nelze při svislé poloze nivelovat.)
Pro naklonění osy X bez nivelační automatiky stiskněte tlačítko nastavení sklonu (14), zatímco je zobrazená nabídka ručního provozu. Na displeji bliká symbol osy X.
Osu X skloníte pomocí tlačítek ▲ (4) resp. ▼ (3) až do požadované polohy.
Pro otočení osy Y znovu stiskněte tlačítko nastavení sklonu (14), zatímco je zobrazená nabídka ručního provozu. Na displeji bliká symbol osy Y.
Osu Y otočíte pomocí tlačítek ▲ (4) resp. ▼ (3) až do požadované polohy.
Funkce
Režim CenterFind
V režimu CenterFind se měřicí přístroj snaží automaticky pohybem rotační hlavy nahoru a dolů zaměřit laserový paprsek na středovou osu přijímače laseru. Laserový paprsek lze zaměřit na osu X nebo Y měřicího přístroje.
Na přijímači laseru se spustí režim CenterFind. Přečtěte si a dodržujte k tomu návod k obsluze přijímače laseru.
Během vyhledávání se na displeji měřicího přístroje zobrazí symbol CenterFind pro jednu nebo obě osy a ukazatel stavu (12) bliká červeně.
Po zaměření laserového paprsku na středovou osu přijímače laseru se pak režim CenterFind automaticky ukončí a na úvodní obrazovce se zobrazí nalezený sklon.
Pokud se nepodařilo zaměřit laserový paprsek na středovou osu přijímače laseru, rotace laserového paprsku se zastaví a na displeji se zobrazí chybové hlášení. Pro zavření chybového hlášení stiskněte libovolné tlačítko. Příslušná osa se znovu
zniveluje na 0 %.
Zkontrolujte, zda jsou měřicí přístroj a přijímač laseru správně umístěné a spustte režim znovu. Přijímač laseru se musí nacházet v rozsahu otáčení ±8,5 % měřicího přístroje.
Upozornění: Při použití režimu CenterFind se může nastavení obou os změnit, i když nebyla jedna z os zaměřená na přijímač laseru.
Režim CenterLock (GRL 650 CHVG)
V režimu CenterLock se měřicí přístroj snaží automaticky pohybem rotační hlavy nahoru a dolů zaměřit laserový paprsek na středovou osu přijímače laseru. Na rozdíl od režimu CenterFind se nepřetržitě kontroluje poloha přijímače laseru a automaticky přizpůsobuje sklon měřicího přístroje. Na displeji se nezobrazují hodnoty sklonu.
▶ Při práci s režimem CenterLock pečlivě dbejte na to, aby nedošlo k neúmyslnému pohnutí měřicího přístroje a přijímače laseru. Kvůli automatickému přizpůsobení sklonu při každé změně polohy může dojít k nesprávnému měření.
Laserový paprsek lze zaměřit na osu X nebo Y měřicího přístroje.
Režim CenterLock se spouští a ukončuje na přijímači laseru. Přečtěte si a dodržujte k tomu návod k obsluze přijímače laseru.
Během vyhledávání se na displeji měřicího přístroje zobrazí symbol CenterLock pro jednu nebo obě osy a ukazatel stavu (12) bliká červeně.
358 | Čeština
Pokud se podařilo laserový paprsek zaměřit na středovou osu přijímače laseru, zobrazí se na úvodní obrazovce pro jednu, resp. obě osy symbol CenterLock. Hodnoty sklonu se nezobrazují.
Pokud se nepodařilo zaměřit laserový paprsek na středovou osu přijímače laseru, rotace laserového paprsku se zastaví a na displeji se zobrazí chybové hlášení. Pro zavření chybového hlášení stiskněte libovolné tlačítko. Příslušná osa se znovu
zniveluje na 0 %.
Zkontrolujte, zda jsou měřicí přístroj a přijímač laseru správně umístěné a spustě režim znovu. Přijímač laseru se musí nacházet v rozsahu otáčení ±8,5 % měřicího přístroje. Upozornění: Při použití režimu CenterLock se může nastavení obou os změnit, i když nebyla jedna z os zaměřena na přijímač laseru.
Částečná projekce (viz obr. C)
V rotačním režimu můžete vypnout proměnlivý laserový paprsek (8) pro jeden nebo více kvadrantů roviny rotace. Tím je umožněno omezení ohrožení laserovým zářením na určité oblasti. Kromě toho lze zabránit rušení jiných přístrojů laserovým paprskem nebo rušení laserového přijímače nežádoucími odrazy.
Vypínání jednotlivých kvadrantů lze řídit pouze pomocí Bosch Levelling Remote App. Kvadranty, ve kterých je viditelný laserový paprsek, jsou na počáteční obrazovce znázorněny v zobrazení laserového druhu provozu (a).
Kontrola presnosti měřicího prístroje
Následující práce by měly provádět pouze dobře vyškolené a kvalifikované osoby. Musí znát zákonitosti při provádění kontroly přesnosti nebo kalibrace měřicího přístroje.
Vlivy na presnost
Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru. Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.
Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte přesnost nivelace. Pokud by měřicí přístroj překročil u jednoho z níže popsaných procesů měření maximální odchylku, proved'te kalibraci pomocí funkce (viz „Kalibrace měřicího přístroje“, Stránka 359) nebo nechte měřicí přístroj zkontrolovat v zákaznickém servisu Bosch.
Kontrola presnosti nivelace pri vodorovné poloze
Pro spolehlivý a přesný výsledek doporučujeme provádět kontrolu přesnosti nivelace na volné měřené dráze 30 m na pevném podkladu před stěnou. Pro obě osy vždy proved'te úplný postup měření.
- Namontujte měřicí přístroj ve vodorovné poloze 30 m od stěny na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj.
- Po ukončení nivelace označte střed laserového bodu na stěně (bod I).
- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Nechte ho znivelovat a označte střed laserového paprsku na stěně (bod II). Dbejte na to, aby byl bod II svisle nad bodem I resp. pod ním.
Postup měření opakujte pro druhou osu. Měřicí přístroj přitom před začátkem postupu měření otočte o 90°.
U měřené dráhy 30 m činí maximální přípustná odchylka ±1,5 mm. Rozdíl d mezi body I a II smí tedy při každém z obou postupů měření činit maximálně 3 mm.
Kontrola presnosti nivelace pri svislé poloze
Pro kontrolu potřebujete volnou měřicí dráhu na pevném podkladu před stěnou vysokou 10 m. Na stěnu upevněte olovnici na provázku.
– Měřicí přístroj postavte do svislé polohy na pevný, rovný podklad. Měřicí přístroj zapněte a nechte jej znivelovat.
10 m
d
- Měřicí přístroj vyrovnejte tak, aby paprsek laseru dopadal na šňůru olovnice na horním konci přesně uprostřed. Rozdíl d mezi laserovým paprskem a šňůrou olovnice představuje odchylku měřicího přístroje od svislého směru.
U měřené dráhy vysoké 10 m činí maximální přípustná odchylka ±1 mm. Rozdíl d smí tedy činit maximálně 1 mm.
Kalibrace měřicího přístroje
Následující práce by měly provádět pouze dobře vyškolené a kvalifikované osoby. Musí znát zákonitosti při provádění kontroly přesnosti nebo kalibrace měřicího přístroje.
- Kalibraci měřicího přístroje provádějte mimořádně přesně nebo nechte měřicí přístroj zkontrolovat v zákaznickém servisu Bosch. Nepřesná kalibrace má za následek nesprávné výsledky měření.
- Kalibraci spouštějte pouze tehdy, pokud musíte provést kalibraci měřicího přístroje. Jakmile je měřicí přístroj v režimu kalibrace, musíte mimořádně přesně provést kalibraci až do konce, aby poté nedocházelo k nesprávným výsledkům měření.
Po každé kalibraci zkontrolujte přesnost nivelace (viz „Kontrola přesnosti měřicího přístroje“, Stránka 358). Je-li odchylka mimo maximální přípustné hodnoty, nechte měřicí přístroj zkontrolovat zákaznickou službou Bosch.
Kalibrace osy X a Y
Kalibrace GRL 600 CHV je možná jen pomocí přijímače laseru LR 60, kalibrace GRL 650 CHVG jen pomocí LR 65 G. Přijímač laseru musí být s měřicím přístrojem spojený přes Bluetooth® (viz „Vytvoření spojení s dálkovým ovládáním / přijímačem laseru“, Stránka 352).
Během kalibrace se poloha měřicího přístroje a přijímače laseru nesmí měnit (s výjimkou popsanych vyrovnání, resp. otáčení). Proto měřicí přístroj postavte na pevný, rovný podklad a přijímač laseru bezpečně upevněte.
Kalibrace by se měla pokud možno provádět přes Bosch Levelling Remote App. Při ovládání přes aplikaci odpadají možnosti chyb, protože jinak může být při neúmyslném stisknutí tlačítek změněna poloha měřicího přístroje. Při kalibraci bez aplikace se musí stisknout příslušná tlačítka na měřicím přístroji, dálkové ovládání nelze během kalibrace používat.
Potřebujete volnou měřicí dráhu 30 m na pevném podkladu. Je-li taková měřicí dráha k dispozici, lze kalibraci provádět i s menší přesností nivelace na měřicí dráze dlouhé 15 m.
Montáž měřicího přístroje a přijímače laseru pro kalibraci:
Namontujte měřicí přístroj ve vodorovné poloze 30 m, resp. 15 m od přijímače laseru na stativ (43) nebo ho položte na pevný, rovný podklad.
Přijímač laseru upevněte bezpečně ve vhodné výšce:
- bud' na stěně, resp. jiném povrchu pomocí magnetů nebo závěsného háku přijímače laseru,
- nebo na stabilně upevněné pomůcce s držákem přijímače laseru.
Řid'te se návodem k obsluze pro přijímač laseru.
Vyrovnání měřicího přístroje pro kalibraci:
Měřicí přístroj vyrovnejte tak, aby vyražený ukazatel osy X na měřicím přístroji ukazoval stranou „+“ na laserový přijímač. Osa X musí přitom stát kolmo k laserovému přijímači.
Spuštění kalibrace:
- Kalibrace pomocí Bosch Levelling Remote App: Zapněte měřicí přístroj. Spustte kalibraci v aplikaci. Dále postupujte podle pokynů v aplikaci.
- Kalibrace bez aplikace: Zapněte měřicí přístroj a přijímač laseru. Zajistěte, aby byly oba přístroje spojené přes Bluetooth®. Spustěte kalibraci současným stisknutím tlačítka zapnutí/vypnutí přijímače laseru a tlačítka režimu CenterFind na přijímači laseru. Na displeji přijímače laseru se zobrazí CAL.
Pro případné přerušení kalibrace dlouze stiskněte tlačitko režimu CenterFind na přijímači laseru.
Provádění kalibrace bez aplikace:
V nabídce, která se zobrazí po spuštění kalibrace na displeji měřicího přístroje, zvolte příslušnou vzdálenost mezi měřicím přístrojem a přijímačem laseru. Stiskněte přitom tlačítko ▲ (4), resp. ▼ (3). Volbu potvrděte stisknutím tlačítka nastavení sklonu (14).
Pro potvrzení (1) zvolené měřicí dráhy včetně příslušné přesnosti nivelace v následující nabídce stiskněte tlačitko nastavení sklonu (14). Pro návrat k výběru
360 | Čeština
měřicí dráhy (■tiskněte tlačítko čárového provozu (5). Laserový přijímač vyrovnjej výškově tak, aby proměnlivý laserový paprsek (8) na přijímači laseru byl zobrazený středově (viz návod k obsluze přijímače laseru). Přijímač laseru upevněte bezpečně v této výšce.
Zkontrolujte, zda jsou měřicí přístroj a přijímač laseru navzájem vyrovnané, jak je znázorněno na displeji (strana „+“ osy X je zaměřená na přijímač laseru). Spustte kalibraci osy X -isknutím tlačítka nastavení sklonu (14).
Objeví-li se tento krok na displeji, otočte měřicí přístroj o 180°, aby byla strana „-“ osy X zaměřena na přijímač laseru. Při každém otočení dbejte na to, aby se výška a sklon měřicího přístroje nezměnily. Otočení potvrd’te stisknutím tlačítka nastavení sklonu (14). Pokračuje se v kalibraci
osy X.
Po úspěšném ukončení kalibrace osy X se na displeji měřicího přístroje zobrazí tento symbol.
V kalibraci pokračujte ■isknutím tlačítka nastavení sklonu (14).
Pro kalibraci osy Y otočte měřicí přístroj ve směru šipky o 90°, aby byla strana „+“ osy Y zaměřená na přijímač laseru. Otočení potvrd’te ▶ stisknutím tlačítka nastavení sklonu (14).
Objeví-li se tento krok na displeji, otočte měřicí přístroj o 180°, aby byla strana „-“ osy Y zaměřená na přijímač laseru. Otočení potvrd’te stisknutím tlačítka nastavení sklonu (14). Pokračuje se v kalibraci osy Y.
Po úspěšném ukončení kalibrace osy Y se na displeji měřicího přístroje zobrazí tento symbol.
Ukončete kalibraci osy Y - stisknutím tlačítka nastavení sklonu (14).
Tento symbol potvrzuje úspěšnou kalibraci osy X a Y s přesností nivelace zvolenou na začátku. Ukončete kalibraci isknutím tlačítka nastavení sklonu (14).
Po úspěšném ukončení kalibrace se měřicí přístroj automaticky vypne.
Pokud se kalibrace osy X, resp. Y nezdaří, zobrazí se na displeji měřicího přístroje příslušné chybové hlášení. Na displeji přijímače laseru se zobrazí ERR.
Přerušte kalibraci 📄isknutím tlačítka čárového provozu (5).
Zajistěte, aby byly měřicí přístroj a přijímač laseru správně vyrovnané (viz popis výše). Znovu spustě kalibraci. Pokud se kalibrace znovu nezdaří, nechte měřicí přístroj zkontrolovat v zákaznickém servisu Bosch.
Kalibrace osy Z
Pro kalibraci potřebujete volnou měřicí dráhu na pevném podkladu před stěnou vysokou 10 m. Na stěnu upevněte olovnici na provázku.
Měřicí přístroj postavte na pevný, rovný podklad. Měřicí přístroj zapněte a nechte jej znivelovat. Měřicí přístroj vyrovnejte tak, aby laserový paprsek dopadal kolmo na stěnu a krížil šňůru olovnice. Měřicí přístroj vypněte. Pro spuštění režimu kalibrace podržte tlačitko nastavení sklonu (14) a potom krátce stiskněte tlačitko zapnutí/vypnutí (11). Měřicí přístroj se zapne. Nechte měřicí přístroj znivelovat.
Laserový paprsek vyrovnejte tak, aby probíhal pokud možno rovnoběžně se šňůrou olovnice.
Laserový paprsek skloňte ve směru ◀ stisknutím tlačítka ▲ (4). Laserový paprsek skloňte ve směru ◀ stisknutím tlačítka ▼ (3).
Nelze-li laserový paprsek vyrovnat rovnoběžně se šňůrou olovnice, vyrovnejte měřicí přístroj přesněji ke stěně a znovu spustě postup kalibrace.
Po rovnoběžném vyrovnání laserového paprsku uložte kalibraci natisknutím tlačítka nastavení sklonu (14).
Tento symbol potvrzuje úspěšnou kalibraci osy Z. Současně 3× zeleně zabliká ukazatel stavu (12). Ukončete kalibraci stisknutím tlačítka nastavení sklonu (14).
Po úspěšném ukončení kalibrace se měřicí přístroj automaticky vypne.
Pokud se kalibrace osy Z nezdaří, zobrazí se toto chybové hlášení. Přerušte kalibraci 📄isknutím tlačítka čárového provozu (5).
Zajistěte, aby referenční kolmice ležela v rozsahu otáčení rotační hlavy, a znovu spustte kalibraci. Dbejte na to, aby se měřicí přístroj během kalibrace nepohyboval.
Pokud se kalibrace znovu nezdaří, nechte měřicí přístroj zkontrolovat v zákaznickém servisu Bosch.
Pracovní pokyny
▶ Pro označení používejte vždy pouze střed laserového bodu, resp. laserové čáry. Velikost laserového bodu resp. šířka laserové přímky se mění se vzdáleností.
▶ Měřicí přístroj je vybavený rádiovým rozhraním. Je nutné dodržovat místní omezení provozu, např. v letadlech nebo nemocnicích.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru (51) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá plocha cílové tabulky laseru (51) zlepšuje viditelnost laserové čáry, pomocí průhledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.
Práce se stativem (příslušenství)
Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Pro vodorovný provoz nasadťe měřicí přístroj se stativovým závitem 5/8" (18) na závit stativu (43). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte. Pro svislý provoz použijte stativový závit 5/8" (20).
U stativu se stupnicí na výsuvu můžete přímo nastavit výškové přesazení.
Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle.
Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
Práce s nástěnným držákem a vyrovnávací jednotkou (viz obrázek D)
Měřicí přístroj můžete upevnit na stěně pomocí nástěnného držáku s vyrovnávací jednotkou (44). Použití nástěnného držáku se doporučuje např. při pracích, které přesahují výšku výsuvu stativů, nebo při pracích na nestabilním podkladě a bez stativu.
Nástěnný držák (44) přišroubujte pomocí šroubů upevnovacími otvory (45) na stěnu. Nástěnný držák namontujte pokud možno svisle a dbejte na stabilní upevnění.
Šroub 5/8" (48) nástěnného držáku našroubujte podle použití do vodorovného stativového závitu (18) nebo svislého stativového závitu (20) na měřicím přístroji. Pomocí vyrovnávací jednotky můžete měřicí přístroj výškově posouvat v rozsahu cca 13 cm. Stiskněte tlačitko (46) a posuňte vyrovnávací jednotku zhruba na požadovanou výšku. Šroubem pro jemné nastavení (47) můžete laserový paprsek vyrovnat přesně na referenční výšku.
Práce s měřicí latí (příslušenství) (viz obr. E)
Pro kontrolu rovinnosti nebo vytváření spádů se doporučuje používat měřicí lat' (42) společně s laserovým přijímačem.
Na měřicí lati (42) je nahoře uvedena relativní stupnice. Tou můžete předvolit dole na výsuvu nulovou výšku. Tím lze přímo odečist odchylky od požadované výšky.
362 | Čeština
Příklady práce
Přenášení/kontrola výšek (viz obr. F)
Postavte měřicí přístroj ve vodorovné poloze na pevný podklad nebo jej namontujte na stativ (43) (příslušenství). Práce se stativem: Paprsek laseru vyrovnejte na požadovanou výšku. Přeneste, resp. zkontrolujte výšku na cílovém místě.
Práce bez stativu: Pomocí cílové destičky laseru (51) zjistěte výškový rozdíl mezi laserovým paprskem a výškou referenčního bodu. Přeneste, resp. zkontrolujte naměřený výškový rozdíl na cílovém místě.
Rovnoběžné vyrovnání kolmého bodu nahoru/nanášení pravých úhlů (viz obr. G)
Chcete-li nanášet pravé úhly nebo vyrovnávat mezistěny, musíte vyrovnat kolmý bod nahoru (10), tj. ve stejné vzdálenosti k referenční čáře (např. stěna).
Měřicí přístroj přitom instalujte ve svislé poloze a polohujte jej tak, aby kolmý bod probíhal nahoru přibližně rovnoběžně s referenční čárou.
Pro přesné polohování změřte vzdálenost mezi kolmým bodem nahoru a referenční čárou přímo na měřicím přístroji pomocí cílové destičky laseru (51). Znovu změřte vzdálenost mezi kolmým bodem nahoru a referenční čárou v co největší vzdálenosti od měřicího přístroje. Vyrovnejte kolmý bod nahoru tak, aby měl stejnou vzdálenost k referenční čáře jako při měření přímo na měřicím přístroji. Pravý úhel ke kolmému bodu nahoru (10) je znázorněn proměnlivým laserovým paprskem (8).
Zobrazení kolmé/svislé roviny (viz obr. G)
Pro zobrazení kolmice resp. svislé roviny postavte měřicí přístroj do svislé polohy. Má-li svislá rovina probíhat v pravém úhlu k referenční čáře (např. stěna), vyrovnejte kolmý bod nahoru (10) na této referenční čáře.
Kolmice je znázorněna proměnlivým laserovým paprskem (8).
Vyrovnání kolmé/svislé roviny (viz obr. H)
Pro vyrovnání svislé laserové přímky nebo roviny rotace na referenční bod na stěně postavte měřicí přístroj ve vodorovné poloze a vyrovnejte laserovou přímku resp. rovinu rotace zhruba na referenční bod. Pro přesné vyrovnání k referenčnímu bodu otočte rovinu rotace kolem osy X (viz „Otočení roviny rotace při svislé poloze“, Stránka 354).
Práce bez přijímače laseru
Při příznivých světelných poměrech (tmavé okolí) a na krátké vzdálenosti můžete pracovat bez přijímače laseru. Pro lepší viditelnost laserového paprsku zvolte bud čárový provoz, nebo zvolte bodový provoz a otočte laserový paprsek k cílovému místu.
Práce s laserovým přijímačem (viz obr. E)
Při nepříznivých světelných podmínkách (jasné prostředí, přímé sluneční záření) a na větší vzdálenosti používejte pro lepší rozpoznání laserového paprsku laserový přijímač (41). Při pracích s přijímačem laseru zvolte rotační provoz s nejvyšší rychlostí rotace.
Práce ve venkovním prostoru (viz obr. E)
Ve venkovním prostoru byste vždy měli používat laserový přijímač (41).
Při pracích na nejistém podkladu namontujte měřicí přístroj na stativ (43). Pracujte pouze s aktivovanou funkcí signalizace otrésů, abyste zabránili chybným měřením při pohybech podkladu nebo otrésech měřicího přístroje.
Vyrovnávání bednění (viz obr. I)
Měřicí přístroj namontujte ve vodorovné poloze na stativ (43) a stativ postavte mimo oblast bednění. Zvolte rotační provoz.
Laserový přijímač (41) upevněte držákem na měřicí lat' (42).
Nasad'te měřicí lat na referenční bod pro bednění.
Laserový přijímač vyrovnejte na měřicí lati výškově tak, aby proměnlivý laserový paprsek (8) měřicího přístroje byl zobrazen středově (viz návod k obsluze laserového přijímače).
Měřicí lat's laserovým přijímačem postavte postupně do různých kontrolních míst na bednění. Dbejte na to, aby poloha laserového přijímače na měřicí lati zůstávala beze změny.
Upravte výšku bednění, až se laserový paprsek na všech kontrolních místech zobrazí středově.
Kontrola sklonů (viz obr. J)
Namontujte měřicí přístroj ve vodorovné poloze na stativ (43). Zvolte rotační provoz.
Stativ s měřicím přístrojem postavte tak, aby byla osa X vyrovnána v jedné linii s kontrolovaným sklonem.
Nastavte požadovaný sklon jako sklon osy X (viz „Skloněný provoz při vodorovné poloze“, Stránka 356).
Laserový přijímač (41) upevněte držákem na měřicí lat' (42). Postavte měřicí lat' k patě skloněné plochy.
Laserový přijímač vyrovnejte na měřicí lati výškově tak, aby proměnlivý laserový paprsek (8) měřicího přístroje byl zobrazen středově (viz návod k obsluze laserového přijímače).
Měřicí lat s laserovým přijímačem postavte postupně do různých kontrolních míst na skloněné ploše. Dbejte na to, aby poloha laserového přijímače na měřicí lati zůstávala beze změny.
Zobrazí-li se laserový paprsek na všech kontrolních místech středově, je sklon plochy správný.
Přehled ukazatele stavu
Měřicí přístroj Funkce
zelená červená
○ Vodorovná poloha: proces nivelace osy X a/nebo Y
Svislá poloha: proces nivelace osy X
- Aktivace klidového režimu
- Vodorovná poloha: Obě osy jsou znivelované.
Svislá poloha: Osa X je znivelovaná.
Automatické vypnutí kvůli chybovému hlášení (např. baterie/akumulátor prázdné, překročena provozní teplota)
Spuštěný režim CenterFind, resp. režim CenterLock (viz návod k obsluze přijímače laseru)
- Změna polohy měřicího přístroje bez vypnutí/zapnutí
- Samonivelace není možná, konec rozsahu samonivelace
- Aktivovaná funkce signalizace otřesů
- Je spuštěná kalibrace měřicího přístroje.
- Vodorovná poloha: Minimálně jedna osa je nakloněná nebo v ručním provozu. Svislá poloha: Osa X je nakloněná nebo v ručním provozu.
● trvale svítí
○ bliká
Dálkové ovládání
Dálkové ovládání
Funkce
zelená červená zelená červená
- Nivelační postup osy X (vodorovná a svislá poloha)
- Nivelační postup osy Y (vodorovná poloha)
○ ○ Dálkové ovládání je spojeno přes Bluetooth®.
(Oba ukazatele stavu blikají strídavě.)
● (3 s) ● (3 s) Dálkové ovládání je úspěšně spojeno přes Bluetooth®
- Osa X je skloněná nebo v ručním provozu (vodorovná a svislá poloha).
- Osa Y je skloněná nebo v ručním provozu (vodorovná poloha).
● (3 s) ● (3 s) Spojení přes Bluetooth® s měřicím přístrojem se nezdařilo
● trvale svítí
bliká
Přehled možností řízení funkci
| Funkce GRL 600 | CHV | GRL 650 CHVG | RC 6 LR 60 LR 65 G Bosch Levelling |
| Remote App |
| Zapnutí/vypnutí GRL 600 CHV / GRL 650 CHVG | ● | ● | - | - | - | - |
| Vytvoření spojení přes Bluetooth®A) | ●● | ● | ● | ● | ● | |
| Klidový režim | ● | ● | ● | - | - | ● |
| Zapnutí blokování klávesnice | - | - | - | - | - | ● |
| Vypnutí blokování klávesnice | ● | ● | - | - | - | ● |
364 | Čeština
| Funkce GRL 600 | CHV | GRL 650 CHVG | RC 6 LR 60 LR 65 G Bosch Levelling |
| Remote App |
| Rotační, čárový a bodový provoz ● ● ● -- ● | | | | |
| Otočení čáry/bodu v rovině rotace ● ● ● -- ● | | | | |
| Otočení roviny rotace při svislé poloze ● ● ● -- ● | | | | |
| Automatická funkce kolmého bodu dolů při svislé poloze | -- ● -- ● | | | |
| Zapnutí/vypnutí funkce signalizace oťresů ● ● -- - ● | | | | |
| Změna citlivosti funkce signalizace oťresů - | ● -- - ● | | | |
| Skloněný provoz | ● ● ● -- ● | | | |
| Změna SlopeProtect (GRL 650 CHVG) | -- | -- - ● | | |
| Ruční provoz | ● ● -- - ● | | | |
| Režim CenterFind | -- | - ● | ● - | |
| Režim CenterLock | -- | -- | ● - | |
| Částečné promítání | -- | -- - ● | | |
| Kalibrace osy X a Y (vodorovná poloha) ^3) | ● ● - ● | ● | ● | |
| Kalibrace osy Z (svislá poloha) | ● ● -- - ● | | | |
A) Funkce musí být současně spuštěna na jedné straně na měřicím přístroji a na druhé straně na dálkovém ovládání, laserovém přijímači resp. chytrém telefonu.
B) Funkce je bud' spuštěna společně na měřicím přístroji a chytrém telefonu, nebo na laserovém přijímači.
Odstraňování poruch
| Zobrazení na displeji rotačního laseru | Zobrazení na displeji přijímače laseru | Problém | Odstranění |
 | | - | Automatické vypnutí (akumulátor, resp. baterie prázdné) | Vyměňte akumulátor, resp. baterie. |
 | | - | Automatické vypnutí (překročení provozní teploty) | Než měřicí přístroj zapnete, nechte ho vytemperovat. Potom zkontrolujte přesnost měření a podle potřeby měřicí přístroj zkalibrujte. |
 | -/PNK | Vytvoření spojení s dálkovým ovládáním (40), resp. s přijímačem laseru (41) se nezdařilo | Pro zavření chybového hlášení krátce stiskněte tlačítko zapnutí/vypnutí (11). Znovu spustte vytvoření spojení (viz „Vytvoření spojení s dálkovým ovládáním / přijímačem laseru“, Stránka 352).Není-li vytvoření spojení možné, obraťte se na zákaznický servis Bosch. |
 | | - | Vytvoření spojení s mobilním koncovým zařízením se nezdařilo | Pro zavření chybového hlášení krátce stiskněte tlačítko zapnutí/vypnutí (11). Znovu spustte vytvoření spojení (viz „Dálkové ovládání pomocí Bosch Levelling Remote App“, Stránka 353).Není-li vytvoření spojení možné, obraťte se na zákaznický servis Bosch. |
 | - | Měřicí přístroj má sklon větší než 8,5 % nebo není ve správné vodorovné či svislé poloze. | Znovu nastavte polohu měřicího přístroje, bud’ve vodorovné, nebo svislé poloze. Nová nivelace se spustí automaticky. |
| Zobrazení na displeji rotačního laseru | Zobrazení na displeji přijímače laseru | Problém Odstranění |
 |  | | – Překročení maximální doby nivelace | Znovu nastavte polohu měřicího přístroje, bud’ ve vodorovné, nebo svislé poloze. Pro nové spuštění nivelace krátce stiskněte tlačítko zapnutí/vypnutí(11). |
 | | | – Změna mezi vodorovnou aľsvislou polohou bez vypnutí/zapnutí měřicího přístroje | Pro nové spuštění nivelace krátce stiskněte tlačítko zapnutí/vypnutí(11). |
 | | ERR | Kalibrace osyľX se nezdařila | Přerušte kalibracstisknutím tlačítka čárového provozul(5).Zajistěte, aby přijímací pole přijímače laseru bylo kolmo klůpříslušné ose (X/Y) měřicího přístroje. Znovu spust’te kalibraci. |
 | | ERR | Kalibrace osyľY se nezdařila | |
 | | – Kalibrace osyľZ se nezdařila Přerušte kalibracistisknučtlačítka čárového provozul(5). Zkontrolujte správné vyrovnání měřicího přístroje aľspust’te znovu kalibraci. |
 | | ERR RežimCenterFindvevztahu klóseľX se nezdařil | Pro zavření chybového hlášení stiskněte libovolné tlačítko.Zkontrolujte, zda jsou měřicí přístroj aľpřijímač laseru správně umístěné. Přijímač laseru se musí nacházet vľrozsahu otáčení ± 8,5% měřicího přístroje.Spust’te režim znovu. |
 | | ERR RežimCenterFindvevztahu klóseľY se nezdařil |
| GRL 650 CHVG: |
 | | ERR RežimCenterLockvevztahu klóseľX se nezdařil | Pro zavření chybového hlášení stiskněte libovolné tlačítko.Zkontrolujte, zda jsou měřicí přístroj aľpřijímač laseru správně umístěné. Přijímač laseru se musí nacházet vťrozsahu otáčení ± 8,5% měřicího přístroje.Spust’te režim znovu. |
 | | ERR RežimCenterLockvevztahu klóseľY se nezdařil |
GRL 650 CHVG:
Údržba a servis
Údržba a čištění
Měřicí přístroj ađálkové ovládání udržujte neustále včistém stavu.
Měřicí přístroj ađálkové ovládání neponořujte do vody nebo jiných kapalin.
Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.
Na měřicím přístroji pravidelně čistěte zejména plochy na výstupním otvoru laseru ađávejte pozor na vlákna.
Měřicí přístroj skladujte a přepravujte pouze vůkufrů(53).
Vlupripadě opravy posílejte měřicí přístroj vlkufru(53).
Při přepravě měřicího přístroje vůkufru(53) můžete stativ(43) připevnit popruhem(52) ke kufru.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy klopravě allúdržbě vašeho výrobku aítéž klnáhradním dílům. Rozkladové výkresy allinformace olnáhradních dílech najdete také na:
Vípřípadě dotazů klnašim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
Vúpřípadě veškerých otázek a objednávek náhradních dílů bezpodmínečně uvedte 10místné věcné číslo podle typového štítku výrobku.
366 | Čeština
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho
stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektrické prístroje, akumulátory/baterie, príslušenství a obaly je třeba odevzdat k ekologické recyklaci.
Elektrické přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelná elektrická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 366).
Obsah
Dial'kové ovládanie....Stránka 370
Vyobrazené komponenty....Stránka 370
Dial'kové ovládanie....Stránka 370
Technické údaje....Stránka 371
Montáž ...... Stránka 373
Napájanie dial'kového ovládania ....Stránka 374
Pokojový režim ...... Stránka 376
Prehl'ad možností ovládania funkcií....Stránka 387
Údržba a servis ...... Stránka 389
Údržba a čistenie ....Stránka 389
Likvidácia ....Stránka 389
Akumulátory/batérie: Stránka 389
Slovenčina
(40) Dial'kové ovládanie ^a)
Dial'kové ovládanie RC 6
Neprerušované svetlo 3× zelená 60-100 %
Neprerušované svetlo 2 × zelená 30–60 %
LED kontrolky Kapacita
Neprerušované svetlo 1× zelená 5–30 %
Neprerušované svetlo 5× zelených 80–100 %
Neprerušované svetlo 4× zelené 60–80 %
Neprerušované svetlo 3× zelené 40–60 %
Neprerušované svetlo 2× zelené 20–40 %
Neprerušované svetlo 1× zelená 5–20 %
Napájanie dial'kového ovládania
- 5 s po poslednom stlačení tlačidla sa zobrazenie automaticky vráti na úvodné zobrazenie.
Pokojový režim zapnete krátkym stlačením tlačidla vypínača (11). V nasledujúcom menu stláčajte tlačidlo vypínača (11) dovtedy, kým nezvolíte pokojový režim. Výber potvrdťte pomocou nák, že stlačíte tlačidlo nastavenia sklonu (14).
Alternativne môžete zapnút pokojový režim stlačením tlačidla pre pokojový režim (27) na dial'kovom ovládaní.
Pokojový režim vypnete krátkym stlačením tlačidla vypínača (11) na meracom prístroji alebo tlačidla pre pokojový režim (27) na dial'kovom ovládaní.
GRL 650 CHVG: Funkcia výstrahy pred otrasmi je zapnutá so zníženou citlivostou.
Funkcia výstraha pred otrasmi je vypnutá.
Ak chcete zmenit nastavenie funkcie výstrahy pred otrasmi, krátko stlačte tlačidlo vypínača (11). V nasledujúcom menu stláčajte tlačidlo vypínača (11) dovtedy, kým nezvolíte požadované nastavenie. Výber potvrd’te pomocou 60k, že stlačíte tlačidlo nastavenia sklonu (14).
Ak chcete nastavit iné uložené hodnoty, stlačte tlačidlo
Dodržiavajte pritom návod na obsluhu laserového prijímača.
Kalibráciu osi Y ukončite pomocou 📄k, že stlačíte tlačidlo nastavenia sklonu (14).
zelená červená zelená červená
zelená červená zelená červená
Prehl'ad možností ovládania funkcií
Neodhadzujte elektrické náradie ani akumulátory/batérie do domového odpadu!
Len pre krajiny EÚ:
Rotacioni režim rada
Rotacioni režim rada se preporučuje posebno kod upotrebe prijemnika lasera. Možete birati između raznih brzina rotacije.
Linijski režim rada
Joonrežiim/punktrežiim Lehekülg 647
Joonrežiim/punktrežiim
Liniju režims/punktu režims....Lappuse 670
Liniju režims/punktu režims
