NAVODILA ZA UPORABO GRL 650 CHVG Professional BOSCH
Prikaz vertikalne ravni (pogledajte sliku G)
Za pokazivanje jedne vertikale odnosno vertikalnih ravni postavite merni alat u vertikalan položaj. Ako vertikalna ravan treba da bude u desnom uglu od referentne linije (npr. zida), usmerite tačku lemljenja nagore (10) na tu referentnu liniju.
Vertikala se prikazuje varijabilnim laserskim zrakom (8).
Poravnavanje vertikalne ravni (pogledajte sliku H)
Da bi centrirali oko vertikalne laserske linije ili rotacione ravni na referentnoj tački na zidu, stavite merni alat u vertikalni položaj i centrirajte lasersku liniju odnosno rotacionu ravan grubo na referentnoj tački. Radi preciznog usmeravanja na referentnu tačku, okrenite rotacionu ravan oko X-ose (videti „Okretanje rotacione ravni pri vertikalnoj poziciji“, Strana 578).
Varnostna opozorila za rotacijski laser in daljinski upravljalnik....Stran 593
Opis izdelka in storitev ....Stran 594
Namenska uporaba....Stran 594
Daljinski upravljalnik....Stran 594
Komponente na sliki .... Stran 594
Elementi prikazov rotacijskega laserja.... Stran 594
Daljinski upravljalnik.... Stran 594
Pribor/nadomestni deli .... Stran 594
Tehnični podatki .... Stran 595
Namestitev....Stran 597
Napajanje merilne naprave .... Stran 597
Napajanje z akumulatorsko baterijo .... Stran 597
Prikaz stanja napolnjenosti akumulatorske baterije .... Stran 597
Navodila za optimalno uporabo akumulatorske baterije.... Stran 597
Napajanje z baterijami .... Stran 597
Menjava akumulatorske baterije/baterij (glejte sliko A).... Stran 598
Prikaz stanja napolnjenosti.... Stran 598
Oskrba z energijo daljinskega upravljalnika ....Stran 598
Delovanje....Stran 598
Zagon daljinskega upravljalnika....Stran 598
Zagon rotacijskega laserja .... Stran 598
Postavitev merilne naprave.... Stran 598
Uporaba merilne naprave .... Stran 599
Vklop/izklop....Stran 599
Vzpostavitev povezave z daljinskim upravljalnikom/laserskim sprejemnikom .... Stran 599
Upravljanje na daljavo z aplikacijo Bosch Levelling Remote App .... Stran 600
Način mirovanja.... Stran 600
Zaklep tipkovnice.... Stran 601
Načini delovanja....Stran 601

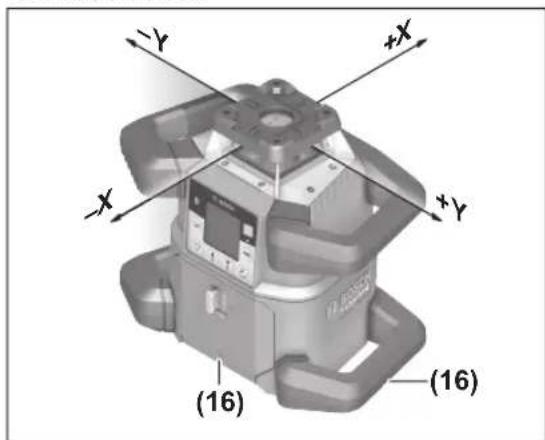

Poravnava X- in Y-osi .... Stran 601
Zasuk rotacijske ravni pri vertikelnem položaju .... Stran 601
Samodejna funkcija točke navpičnice navzdol pri navpični legi.... Stran 602
Samodejno niveliranje ....Stran 602
Pregled.... Stran 602
Spremembe položaja....Stran 602
Funkcija opozorila pred udarci .... Stran 602
Naklonski način pri vodoravnem položaju .... Stran 603
Pomnilnik nagiba za delovanje z nagibom v vodoravnem položaju (GRL 650 CHVG) ....Stran 603
SlopeProtect.... Stran 603
Ročni način ....Stran 604
Ročni način pri vodoravnem položaju .... Stran 604
Ročni način pri navpičnem položaju .... Stran 604
Preverjanje natančnosti niveliranja v navpičnem položaju.... Stran 606
Umerjanje merilne naprave....Stran 606
Umerjanje X- in Y-osi....Stran 606
Umerjanje Z-osi .... Stran 608
Navodila za delo....Stran 608
Delo z lasersko ciljno tarčo .... Stran 608
Delo s stojalom (pribor) .... Stran 608
Očala za opazovanje laserskega žarka (pribor).... Stran 609
Dela s stenskim nosilcem in poravnalno enoto (glejte sliko D) .... Stran 609
Dela z merilno letvijo (pribor) (glejte sliko E) .... Stran 609
Primeri dela....Stran 609
Prenos/preverjanje višin (glejte sliko F).... Stran 609
Poravnava točke navpičnice vzporedno navzgor/nanos pravih kotov (glejte sliko G)...... Stran 609
Prikaz navpičnice/navpične ravnine (glejte sliko G) ...... Stran 609
Poravnava navpičnice/navpične ravnine (glejte sliko H) ...... Stran 609
Delo brez laserskega sprejemnika.... Stran 609
Delo z laserskim sprejemnikom (glejte sliko E).... Stran 609
Delo na prostem (glejte sliko E).... Stran 609
Priprava opaža (glejte sliko I)....Stran 610
Kontrola nagibov (glejte sliko J) .... Stran 610
Pregled prikazov stanja ....Stran 610
Pregled možnosti krmiljenja funkcij....Stran 611
Odpravljanje težav....Stran 612
Vzdrževanje in servisiranje....Stran 613
Vzdrževanje in čiščenje ....Stran 613
Servisna služba in svetovanje uporabnikom .... Stran 613
Naslove drugih servisnih mest najdete na povezavi:.... Stran 613
Transport....Stran 613
Odlaganje ....Stran 613
Zgolj za države Evropske unije:.... Stran 613
Akumulatorske/običajne baterije:.... Stran 613
Slovenščina
Varnostna opozorila za rotacijski laser in daljinski upravljalnik
Preberite in upoštevajte navodila v celoti, da zagotovite varno in zanesljivo delo. Če ne upoštevate naslednjih navodil, lahko pride do poškodb zaščitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk nikoli ne zakrivajte.
NAVODILA VARNO SHRANITE IN JIH V PRIMERU
PREDAJE TRETJI OSEBI PRILOŽITE IZDELKOMA.
Pozor! Če ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. će uporabljate drugačne postopke, lahko to povzroči nevarno izpostavljenost sevanju.
▶ Merilni napravi je priložena opozorilna nalepka za laser (označena na strani s shematskim prikazom merilne naprave).
Če besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s priloženo nalepko v ustreznem jeziku.
Laserskega žarka ne usmerjajte v osebe ali živali in tudi sami ne glejte neposredno v laserski žarek ali njegov odsev. S tem lahko zaslepite ljudi in povzročite nesrečo ali poškodbe oči.
Če laserski žarek usmerite v oči, jih zaprite in glavo takoj obrnite stran od žarka.
▶ Ne spreminjajte laserske naprave. Nastavitvene možnosti, ki so opisane v teh navodilih za uporabo, lahko uporabljate brez nevarnosti.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu. Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
▶ Popravilo izdelkov smejo izvajati le usposobljeni strokovnjaki samo z originalnimi rezervnimi deli. Tako bo ohranjena varnost naprave.
▶ Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahko zaslepili sebe ali druge.
▶ Ne delajte v okolju, v katerem obstaja nevarnost eksplozije in v katerem so gorljive tekočine, plini ali prah. Nastanejo lahko iskre, ki lahko vnamejo prah ali hlape.
- Za opazovanje vira sevanja ne uporabljajte optičnih instrumentov, kot so daljnogledi ali povečevalna stekla. S tem si lahko poškodujete oči.
▶ Ne odpirajte akumulatorskih ali navadnih baterij. Nevarnost kratkega stika.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.
▶ V primeru napačne uporabe ali poškodovane akumulatorske baterije lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Pri naključnem stiku prizadeto mesto izperite z vodo. Če pride tekočina v oko, poleg tega poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko povzroči opekline ali požar.
Akumulatorsko baterijo Bosch uporabljajte le v izdelkih proizvajalca. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga uporabljate za polnjenje drugačnih akumulatorskih baterij.
Akumulatorske baterije zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.
Magnetnega pribora ne približujte vsadkom in drugim zdravstvenim napravam, npr. srčnim spodbujevalnikom ali inzulinskim črpalkam. Magneti pribora ustvarijo polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.
▶ Magnetni pribor ne sme biti v bližini magnetnih nosilcev podatkov in naprav, ki so občutljive na delovanje magneta. Zaradi magnetnih vplivov pribora lahko pride do nepopravljivih izgub podatkov.
▶ Previdno! Pri uporabi merilne naprave s funkcijo Bluetooth® lahko pride do motenja drugih naprav in sistemov, letal in medicinskih naprav ter aparatov (npr. srčnih spodbujevalnikov, slušnih aparatov). Prav tako ni mogoče povsem izključiti škodljivega vpliva na ljudi in živali v neposredni bližini. Merilne naprave s funkcijo Bluetooth® ne uporabljajte v bližini medicinskih naprav in aparatov, bencinskih črpalk,
594 | Slovenščina
kemičnih sistemov, na območjih z nevarnostjo eksplozije in območjih, kjer se opravlja razstreljevanje. Merilne naprave s funkcijo Bluetooth® ne uporabljajte na letalih. Izogibajte se dolgotrajni uporabi v neposredni bližini telesa.
Besedna znamka Bluetooth® in slikovne oznake (logotipi) so zaščitene znamke in last podjetja Bluetooth SIG, Inc. Vsaka uporaba te besedne znamke/slikovnih oznak podjetja Robert Bosch Power Tools GmbH poteka v skladu z licenco.
Opis izdelka in storitev
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Rotacijski laser
Merilno orodje je določeno za izračun in preizkus natančnosti vodoravnic višinskih linij, navpičnih linij, vodoravnih gabaritov in pozicijskih točk.
Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.
Daljinski upravljalnik
Daljinski upravljalnik je namenjen krmiljenju rotacijskih laserjev Bosch prek povezave Bluetooth®.
Daljinski upravljalnik je primeren za uporabo tako v notranjosti kot na prostem.
Komponente na sliki
Oštevilčenje prikazanih komponent se nanaša na slikovne prikaze merilne naprave in daljinskega upravljalnika na straneh z grafičnimi prikazi.
Rotacijski laser
(1) Pokrov predala za baterije
(2) Zapah pokrova predala za baterije
(9) Izstopna odprtina laserskega žarka
(10) Točka navpičnice navzgor ^a)
(11) Tipka za vklop/izklop
(12) Prikaz stanja
(13) Tipka za ročni način
(14) Tipka za nastavitev nagiba
(15) Zaslon
(16) Zareza za usmeritev
(17) Nosilni ročaj
(18) Navoj za stojalo 5/8" (vodoraven)
(19) Opozorilna ploščica laserja
(20) Navoj za stojalo 5/8" (navpičen)
(21) Serijska številka
(22) Adapter za alkalne baterije
(23) Tipka za sprostitev akumulatorske baterije/adapterja za alkalne baterije
(24) Akumulatorska baterija ^b)
a) Pri navpičnem delovanju je točka navpičnice usmerjena navzgor kot referenčna točka 90°.
b) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Elementi prikazov rotacijskega laserja
(a) Prikaz načina delovanja laserja
(b) Prikaz povezave Bluetooth®
(c) Prikaz funkcije opozorila zaradi udarca
(d) Prikaz stanja napolnjenosti akumulatorske baterije/baterij
(e) Prikaz funkcije točke navpičnice navzdol
(f) Prikaz za kot nagiba na osi X
(g) Prikaz za kot nagiba na osi Y
(h) Prikaz za rotacijsko hitrost
(i) Simboli zaslonskih tipk
Daljinski upravljalnik
(25) Tipka za funkcijo točke navpičnice navzdol
(30) Tipka za nagib navzgor
(31) Tipka za nastavitev nagiba
(32) Prikaz za pošiljanje signala
(33) Prikaz stanja osi X
(34) Prikaz stanja osi Y
(35) Tipka za nagib navzdol
(38) Serijska številka
(39) Pokrov predala za baterije
(40) Daljinski upravljalnik ^a)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Pribor/nadomestni deli
(45) Luknje za pritrditev stenskega nosilca ^a1
(46) Tipka za grobo nastavitev stenskega nosilca ^a)
(47) Vijak za fino nastavitev stenskega nosilca ^a)
(48) Vijak stenskega nosilca 5/8 ^a)
(49) Magnet ^a)
(50) Očala za opazovanje laserskega žarka ^a)
(51) Laserska tarča ^a)
(52) Pas^a)
(53) Kovček ^a)
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Rotacijski laser GRL 600 CHV GRL 650 CHVG |
| Kataloška številka | 3 601 K61 F.. 3 601 K61 V.. |
| Delovno območje (polmer) |
| – Brez laserskega sprejemnika najv. A) | 30 m 35 m |
| – Z laserskim sprejemnikom najv. 300 m 325 m | |
| Natančnost niveliranja pri razdalji 30 mB)C) |
| – vodoravno ±1,5 mm ±1,5 mm | |
| – navpično ±3 mm ±3 mm | |
| Območje samodejnega niveliranja ±8,5 % (±5°) ±8,5 % (±5°) |
| Čas niveliranja (pri nagibu do 3 %) 30 s 30 s |
| Rotacijska hitrost 150/300/600 min | -1 | 150/300/600 min-1 |
| Eno-/dvoosni naklonski način | ±8,5 % | ±8,5 % |
| Natančnost naklonskega načina B)D) | ±0,2 % | ±0,2 % |
| Najv. nadmorska višina uporabe | 2000 m | 2000 m |
| Najv. relativna zračna vlažnost | 90 % | 90 % |
| Stopnja onesnaženja v skladu s standardom IEC 61010-1 | 2E) | 2E) |
| Razred laserja | 2 | 2 |
| Vrsta laserja | 630-650 nm, < 1 mW | 500-540 nm, < 1 mW |
| Odstopanje | < 1,5 mrad (polni kot) | < 1,5 mrad (polni kot) |
| Priporočen laserski sprejemnik | LR 60 | LR 65 G |
| Vpetje stojala (vodoravno/navpično) 5/8" 5/8" |
| Napajanje merilne naprave |
| – Akumulatorska baterija (litij-ionska) | 18 V | 18 V |
| – Baterije (alkalijsko-manganove) (z adapterjem za baterije) | 4 × 1,5 V LR20 (D) | 4 × 1,5 V LR20 (D) |
| Čas delovanja pribl. |
| – Z akumulatorsko baterijo (4 Ah) | 60 h | 50 h |
| – Z alkalnimi baterijami | 70 h | 60 h |
| Merilna naprava s funkcijo Bluetooth® |
| – Razred | 1 | 1 |
| – Združljivost F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| – Največji doseg signala G) | 100 m 100 m |
| – Območje delovne frekvence | 2402-2480 MHz | 2402-2480 MHz |
| – Najv. moč oddajanja | 6,3 mW | 6,3 mW |
| Pametni telefon s funkcijo Bluetooth® |
| – Združljivost F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| – Operacijski sistem I) | Android 6 (in novejše različice) iOS 11 (in novejše različice) | Android 6 (in novejše različice) iOS 11 (in novejše različice) |
| Teža po EPTA-Procedure 01:2014 |

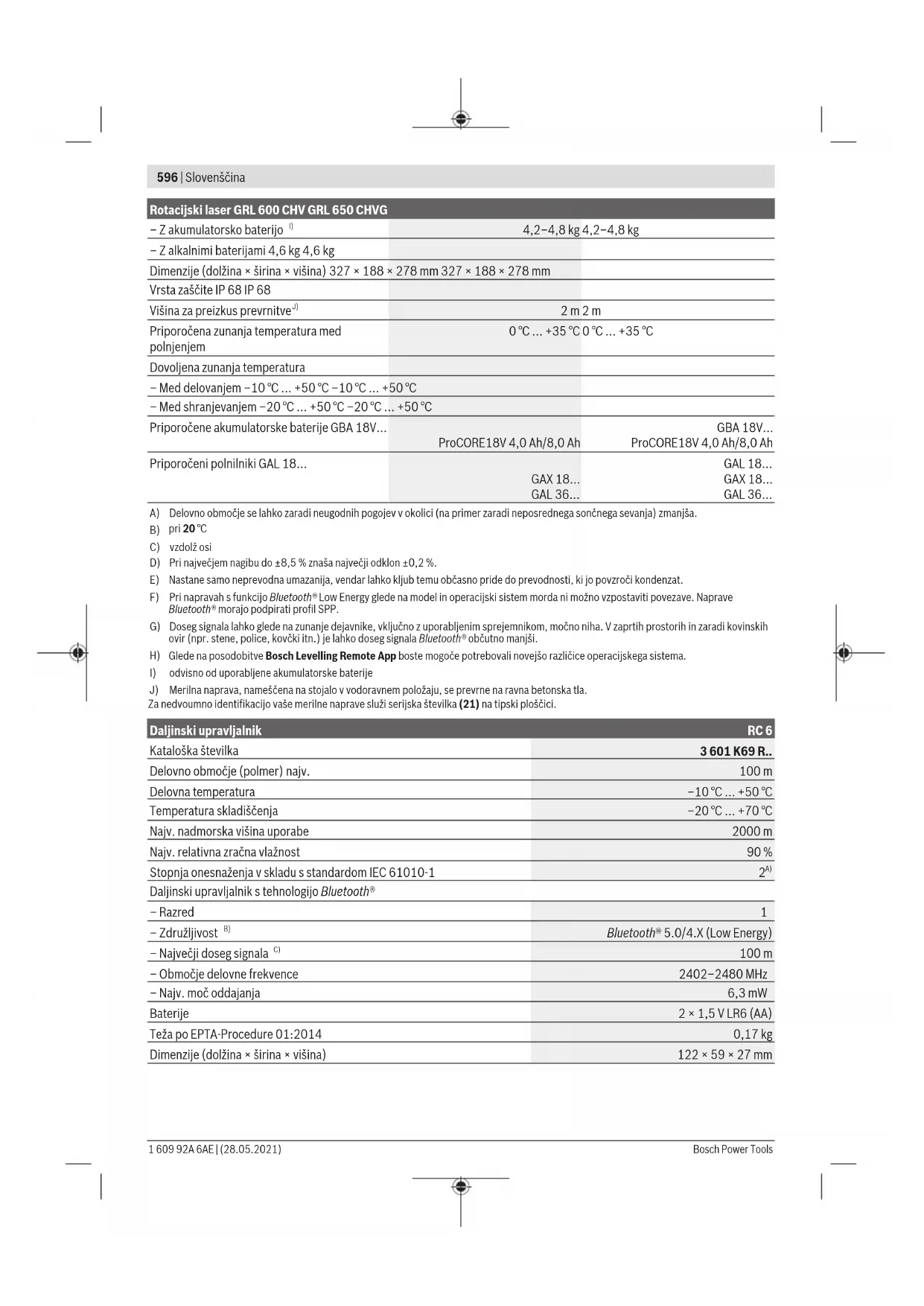

596 | Slovenščina
Rotacijski laser GRL 600 CHV GRL 650 CHVG
| – Z akumulatorsko baterijo1) | 4,2–4,8 kg 4,2–4,8 kg |
| – Z alkalnimi baterijami 4,6 kg 4,6 kg | |
| Dimenzije (dolžina × širina × višina) 327 × 188 × 278 mm 327 × 188 × 278 mm | |
| Vrsta zaščite IP 68 IP 68 | |
| Višina za preizkus prevnitve2) | 2 m 2 m |
| Priporočena zunanja temperatura med polnjenjem | 0 °C ... +35 °C 0 °C ... +35 °C |
| Dovoljena zunanja temperatura | |
| – Med delovanjem -10 °C ... +50 °C -10 °C ... +50 °C | |
| – Med shranjevanjem -20 °C ... +50 °C -20 °C ... +50 °C | |
| Priporočene akumulatorske baterije GBA 18V... | ProCORE18V 4,0 Ah/8,0 Ah | GBA 18V... |
| ProCORE18V 4,0 Ah/8,0 Ah |
| Priporočeni polnilniki GAL 18... | GAX 18... | GAL 18... |
| GAL 36... | GAX 18... |
| GAL 36... |
A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša.
B) pri 20°C
C) vzdolž osi
D) Pri največjem nagibu do ±8,5 % znaša največji odklon ±0,2 %.
E) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
F) Pri napravah s funkcijo Bluetooth® Low Energy glede na model in operacijski sistem morda ni možno vzpostaviti povezave. Naprave Bluetooth® morajo podpirati profil SPP.
G) Doseg signala lahko glede na zunanje dejavnike, vključno z uporabljenim sprejemnikom, močno niha. V zaprtih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itn.) je lahko doseg signala Bluetooth® občutno manjši.
H) Glede na posodobitve Bosch Levelling Remote App boste mogoče potrebovali novejšo različice operacijskega sistema.
I) odvisno od uporabljene akumulatorske baterije
J) Merilna naprava, nameščena na stojalo v vodoravnem položaju, se prevrne na ravna betonska tla.
Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (21) na tipski ploščici.
| Daljinski upravljalnik | RC 6 |
| Kataloška številka | 3 601 K69 R.. |
| Delovno območje (polmer) najv. | 100 m |
| Delovna temperatura | -10 °C ... +50 °C |
| Temperatura skladiščenja | -20 °C ... +70 °C |
| Najv. nadmorska višina uporabe | 2000 m |
| Najv. relativna zračna vlažnost | 90 % |
| Stopnja onesnaženja v skladu s standardom IEC 61010-1 | 2^A) |
| Daljinski upravljalnik s tehnologijo Bluetooth® | |
| – Razred | 1 |
| – Združljivost B) | Bluetooth® 5.0/4.X (Low Energy) |
| – Največji doseg signala C) | 100 m |
| – Območje delovne frekvence | 2402-2480 MHz |
| – Najv. moč oddajanja | 6,3 mW |
| Baterije | 2 × 1,5 V LR6 (AA) |
| Teža po EPTA-Procedure 01:2014 | 0,17 kg |
| Dimenzije (dolžina × širina × višina) | 122 × 59 × 27 mm |
Daljinski upravljalnik RC 6
Vrsta zaščite IP 54
A) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.
B) Pri napravah s funkcijo Bluetooth® Low Energy glede na model in operacijski sistem morda ni možno vzpostaviti povezave. Naprave Bluetooth® morajo podpirati profil SPP.
C) Doseg signala lahko glede na zunanje dejavnike, vključno z uporabljenim sprejemnikom, močno niha. V zaprtih prostorih in zaradi kovinskih ovir (npr. stene, police, kovčki itn.) je lahko doseg signala Bluetooth® občutno manjši.
Namestitev
Napajanje merilne naprave
Merilno napravo lahko napajate z običajnimi baterijami ali z Boschevo litij-ionsko akumulatorsko baterijo.
Ne uporabljajte drugih akumulatorskih baterij na trgu (npr. nikelj-kovinski hidrid).
Napajanje z akumulatorsko baterijo
▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki jo uporabljate v svoji merilni napravi.
Opomba: uporaba akumulatorskih baterij, ki niso primerne za merilno napravo, lahko povzroči nepravilno delovanje ali poškodbe merilne naprave.
Opozorilo: akumulatorska baterija je ob dobavi delno napolnjena. Da zagotovite polno moč akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite v polnilniku.
Litij-ionsko akumulatorsko baterijo lahko kadar koli napolnite, ne da bi s tem skrajšali njeno življenjsko dobo. Prekinitev polnjenja ne poškoduje akumulatorske baterije. Sistem za zaščito celic „Electronic Cell Protection (ECP)“ ščiti litij-ionsko akumulatorsko baterijo pred prekomernim praznjenjem. Pri izpraznjeni akumulatorski bateriji bo zaščitno stikalo izklopilo merilno napravo.
▶ Merilne naprave ne vklapljajte znova, če se je izklopila s funkcijo varnostnega izklopa. Akumulatorska baterija se lahko poškoduje.
Prikaz stanja napolnjenosti akumulatorske baterije
Če boste akumulatorsko baterijo odstranili iz merilne naprave, lahko stanje napolnjenosti preverite z zelenimi LED-diodami na stanju napolnjenosti akumulatorske baterije.
Za prikaz stanja napolnjenosti pritisnite tipko ali na prikazu stanja napolnjenosti.
Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.
Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.
Prezračevalne reže akumulatorske baterije občasno očistite z mehkim, čistim in suhim čopičem.
Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.
Napajanje z baterijami
Za delovanje merilne naprave priporočamo uporabo alkalnomanganovih baterij.
Baterije vstavite v adapter za baterije (22). Pri tem pazite na pravilnost polov, ki je prikazana na pokrovu adapterja za baterije.
Baterijski adapter je namenjen izključno uporabi v za to predvidenih Boschevih merilnih napravah in ga ni dovoljeno uporabljati z električnimi orodji.
Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo.
Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.
598 | Slovenščina
Menjava akumulatorske baterije/baterij (glejte sliko A)
Za menjavo akumulatorske baterije/baterij potisnite zaporo (2) pokrovčka predala za baterije v položaj preklopite pokrovček (1) navzgor.
Potisnite napolnjeno akumulatorsko baterijo (24) ali adapter za baterije (22) z vstavljenimi baterijami tako daleč v predal za baterije, da se slišno zaskoči.
Za odstranjevanje akumulatorskih baterij (24) oz. adapterja za baterije (22) pritisnite tipko za sprostitev (23) in izvlecite akumulatorsko baterijo oz. adapter za baterije iz predala za baterije. Pri tem ne uporabljajte sile.
Zaprite pokrov predala za baterije (1) in potisnite zaporo (2) v položaj
Prikaz stanja napolnjenosti
Oskrba z energijo daljinskega upravljalnika
Pri uporabi daljinskega upravljalnika priporočamo uporabo alkalnih manganskih baterij.
Obrnite zaporo (37) pokrova predala za baterije (npr. s kovancem) v položaj 📋dprite pokrov predalčka za baterije (39) in vstavite baterije.
Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.
Zaprite pokrov predala za baterije (39) in obrnite zaporo (37) pokrova predala za baterije v položaj
Če daljinskega upravljalnika dalj časa ne uporabljate, vzemite baterije iz daljinskega upravljalnika. Pri daljšem skladiščenju lahko baterije v daljinskem upravljalniku korodirajo in se samodejno izpraznijo.
Opomba: povezava Bluetooth® ostane aktivna, dokler so v daljinskem upravljalniku nameščene baterije. Če želite preprečiti, da bi ta funkcija porabljala energijo, lahko baterije odstranite.
Delovanje
▶ Merilno napravo in daljinski upravljalnik zavarujte pred vlago in neposrednim sončnim sevanjem.
▶ Merilne naprave in daljinskega upravljalnika ne izpostavljajte ekstremnim temperaturam ali
temperaturnim nihanjem. Ne pustite, da bi daljinski upravljalnik dalj časa ležal v avtomobilu. Pustite, da se temperatura merilne naprave in daljinskega upravljalnika pri večjih temperaturnih nihanjih najprej uravna, preden ju ponovno začnete uporabljati. Preden nadaljujete z delom, z merilno napravo vedno najprej izvedite preverjanje natančnosti(glejte „Preverjanje natančnosti merilne naprave“, Stran 605). Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave.
▶ Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran 605).
Zagon daljinskega upravljalnika
Dokler so vstavljene baterije z zadostno veliko napetostjo, je daljinski upravljalnik pripravljen za delovanje.
Za vklop daljinskega upravljalnika pritisnite poljubno tipko na daljinskem upravljalniku. Prikliče se stanje osi na rotacijskem laserju, ki se prikaže na prikazu stanja (33) in (34) na daljinskem upravljalniku.
Dokler prikazi stanja svetijo, se ob vsakem naslednjem pritisku poljubne tipke na daljinskem upravljalniku spremeni ustrezna nastavitev na rotacijskem laserju. Če prikaz za pošiljanje signala (32) na daljinskem upravljalniku sveti, to pomeni, da se oddaja signal.
Za varčevanje z energijo se daljinski upravljalnik po krajšem času spet izklopi in prikaza stanja (33) in (34) se znova ugasneta.
Vklop/izklop merilne naprave z daljinskim upravljalnikom ni možen.
Zagon rotacijskega laserja
▶ Poskrbite, da na delovnem območju ni ovir, s katerih bi se laserski žarek lahko odbil ali ki bi ga lahko ovirale. Prekrijte npr. odsevne ali sijoče površine. Ne merite skozi steklo ali podobne materiale. Zaradi odbitega ali zastrtega laserskega žarka so lahko merilni rezultati napačni.
Postavitev merilne naprave
Vodoravni položaj
Navpični položaj
Postavite merilno napravo na stabilno podlogo v vodoravnem ali navpičnem položaju oziroma jo namestite na stojalo (43) ali na stensko držalo (44).
Zaradi izredne natančnosti niveliranja merilna naprava zelo občutljivo reagira na tresenje in na spreminjanje položaja. Zato vedno pazite, da bo merilna naprava v stabilnem
položaju, s čimer se boste izognili prekinitvam delovanja zaradi dodatnih niveliranj.
Uporaba merilne naprave
Glavne funkcije merilne naprave se krmilijo s tipkami na merilni napravi ter prek daljinskega upravljalnika (40). Dodatne funkcije so na voljo prek daljinskega upravljalnika (40), laserskega sprejemnika (41) ali Bosch Levelling Remote App (glejte „Pregled možnosti krmiljenja funkcij“, Stran 611).
Za prikaz na zaslonu (15) merilne naprave velja:
- Ob prvem pritisku funkcijske tipke (npr. tipka za linijski način (5)) se prikažejo trenutne nastavitve funkcije. Ob drugem pritisku funkcijske tipke se nastavitve spremenijo.
- V spodnjem delu zaslona so v različnih menijih prikazani simboli tipk (i). S pripadajočimi funkcijskimi tipkami (zaslonske tipke), ki so razvrščene okrog zaslona, lahko vključite s simboli (i) prikazane funkcije (glejte sliko B). Odvisno od izbranega menija prikazujejo simboli različne funkcijske tipke, ki jih lahko uporabite (npr. v meniju za rotacijski način tipko za rotacijski način (6)) ali dodatne funkcije, kot so naprej (nazaj () potrditev ().
- Prek simbolov tipk (i) lahko tudi vidite, ali se tipka za nagib dol/tipka za vrtenje v desno (3) ter tipka za nagib gor/tipka za vrtenje v levo (4) v trenutnem meniju uporabljata za nagib s spuščanjem (▼) oz. nagib z dviganjem (▲) ali pa za vrtenje v desno (◇ oz. levo ( )
- 5 s po zadnjem pritisku tipke se prikaz samodejno vrne na začetni zaslon.
- Z vsakim pritiskom oz. vsakim signalom, ki doseže merilno napravo, se zaslon (15) osvetli. Osvetlitev ugasne približno 1 min po zadnjem pritisku tipke.
Nagibanje oz. vrtenje v različnih funkcijah se lahko pospeši, če za dlje časa pritisnete ustrezne tipke za nagib oz. vrtenje na merilni napravi oz. daljinskem upravljalniku.
Ob izklopu merilne naprave se vse funkcije ponastavijo na standardne nastavitve.
Vklop/izklop
Opomba: po prvem zagonu ter pred začetkom izvajanja dela izvedite preverjanje natančnosti(glejte „Preverjanje natančnosti merilne naprave“, Stran 605).
Za vklop merilne naprave pritisnite tipko za vklop/izklop (11). Za nekaj sekund se prikaže začetna sekvenca, nato se prikaže začetni zaslon. Merilna naprava pošilja spremenljiv laserski žarek (8) ter točko navpičnice navzgor (10) iz izhodnih odprtin (9).
▶ Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.
Niveliranje se začne samodejno in je na zaslonu prikazano z utripajočim simbolom za niveliranje, utripajočimi laserskimi žarki in zeleno utripajočim prikazom stanja (12) (glejte „Samodejno niveliranje“, Stran 602).
Po uspešnem niveliranju se prikaže začetni zaslon, laserski žarki nato trajno svetijo, rotacija se začne, prikaz stanja (12) pa trajno sveti zeleno.
Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe.
Za izklop merilne naprave držite tipko za vklop/izklop (11) tako dolgo, dokler se na zaslonu ne prikaže simbol za izklop.
Če prekoračite najvišjo dovoljeno delovno temperaturo 50 °C, se za nekaj sekund prikaže opozorilo in prikaz stanja (12) utripa rdeče.
Nato se merilna naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite.
Vzpostavitev povezave z daljinskim upravljalnikom/laserskim sprejemnikom
Ob dobavi so merilna naprava, priloženi daljinski upravljalnik (40) in priloženi laserski sprejemnik (41) že povezani prek povezave Bluetooth ^® .
Za povezavo daljinskega upravljalnika ali laserskega sprejemnika držite tipko Bluetooth® (7) tako dolgo, dokler ne bo simbol za vzpostavitev povezave z
daljinskim upravljalnikom/laserskim sprejemnikom na zaslonu ugasnil.
Za vzpostavitev povezave z daljinskim upravljalnikom sočasno pritisnite tipko za vrtenje v levo (29) in tipko za vrtenje v desno (36) na daljinskem upravljalniku, dokler prikaza stanja (33) in (34) ne začneta utripati. Medtem ko se povezava z daljinskim upravljalnikom vzpostavlja, prikaza stanja na daljinskem upravljalniku izmenično utripata zeleno. Za vzpostavitev povezave do laserskega sprejemnika sočasno držite tipki za os X in Y na laserskem sprejemniku tako dolgo, dokler se na zaslonu ne prikaže sporočilo za vzpostavitev povezave. Pri tem upoštevajte navodila za uporabo laserskega sprejemnika.
Uspešna vzpostavitev povezave z daljinskim upravljalnikom oz. laserskim sprejemnikom se potrdi na zaslonu.
Če se je povezava z daljinskim upravljalnikom uspešno vzpostavila, prikaza stanja (33) in (34) na daljinskem upravljalniku za 3 s zasvetita zeleno.
Če povezave ni bilo mogoče vzpostaviti, se na zaslonu prikaže sporočilo o napaki.
Če se povezava z daljinskim
upravljalnikom ni vzpostavila, prikaza stanja (33) in (34) na daljinskem upravljalniku za 3 s zasvetita rdeče.
Sočasno sta lahko z merilno napravo povezana in z njo delujeta 2 laserska sprejemnika.
Če povežete dodatne daljinske upravljalnike ali laserske sprejemnike, se vedno izbriše najstarejša povezava.
Upravljanje na daljavo z aplikacijo Bosch Levelling Remote App
Merilna naprava je opremljena z modulom Bluetooth ^® , ki s telekomunikacijsko tehnologijo omogoča daljinsko upravljanje prek pametnega telefona z vmesnikom Bluetooth ^® .
Za uporabo te funkcije potrebujete aplikacijo „Bosch Levelling Remote App“. Glede na vrsto svoje naprave si jo lahko prenesete iz ustrezne trgovine z aplikacijami (Apple App Store, Google Play Store).
Informacije o potrebnih sistemskih pogojih za povezavo Bluetooth® so vam na voljo na Boschevi spletni strani www.bosch-pt.com.
Pri daljinskem upravljanju prek modula Bluetooth® lahko pride zaradi slabih pogojev sprejemanja do časovnih zakasnitev med prenosno napravo in merilno napravo.
Funkcija Bluetooth® je tovarniško vključena.
Za izklop povezave Bluetooth ^® za daljinsko upravljanje prek aplikacije na kratko pritisnite tipko Bluetooth ^® (7). Na začetnem zaslonu se prikaže prikaz za vzpostavitev povezave prek povezave Bluetooth ^® (b).
Za vnovični vklop povezave Bluetooth® za upravljanje na daljavo prek aplikacije, na kratko pritisnite tipko Bluetooth® (7). Na zaslonu se prikaže simbol za vzpostavitev povezave s pametnim telefonom. Prepričajte se, da je vmesnik
Bluetooth® na vaši mobilni napravi vklopljen.
Na zaslonu se potrdi uspešna vzpostavitev povezave. Na začetnem zaslonu je na prikazu vzpostavitve povezave prek povezave Bluetooth® (b) vidna obstoječa povezava.
Če povezave ni bilo mogoče vzpostaviti, se na zaslonu prikaže sporočilo o napaki.
Po zagonu Boscheve aplikacije se vzpostavi povezava med prenosno napravo in merilno napravo. Če je najdenih več aktivnih merilnih naprav, izberite ustrezno merilno napravo. Če je najdena le ena aktivna merilna naprava, se povezava samodejno vzpostavi.
Povezava Bluetooth® se lahko prekine zaradi prevelike razdalje ali ovir med merilno napravo in prenosno napravo oz. zaradi elektromagnetnih virov motenj. V tem primeru se vnovična vzpostavitev povezave zažene samodejno.
Način mirovanja
Med premori lahko merilno napravo preklopite v način mirovanja. Pri tem se vse nastavitve shranijo.
Za vklop načina mirovanja na kratko pritisnite tipko za vklop/izklop (11). V naslednjem meniju tolikokrat pritisnite tipko za vklop/izklop (11), dokler ne boste izbrali načina mirovanja. Za potrditev izbire s pritisnite tipko za nastavitev nagiba (14).
Način mirovanja lahko vklopite tudi s pritiskom tipke za način mirovanja (27) na daljinskem upravljalniku.
Če je način mirovanja vklopljen, se na zaslonu prikaže simbol za način mirovanja. Prikaz stanja (12) počasi utripa zeleno. Funkcija opozorila zaradi udarca ostane aktivna, vse nastavitve se shranijo.
Za izklop načina mirovanja na kratko pritisnite tipko za vklop/izklop (11) na merilni napravi ali tipko za način mirovanja (27) na daljinskem upravljalniku.
Merilno napravo lahko izklopite tudi med načinom mirovanja. Za to tipko za vklop/izklop (11) pridržite tako dolgo, da se na zaslonu pojavi simbol za izklop. Vse druge tipke na merilni napravi in daljinskem upravljalniku so izklopljene.
Vklop in izklop načina mirovanja je možen tudi prek aplikacije Bosch Levelling Remote App.
Zaklep tipkovnice
Tipkovnico merilne naprave in daljinskega upravljalnika lahko prek aplikacije Bosch Levelling Remote App zaklenete. Na zaslonu merilne naprave se prikaže simbol za zaklep tipkovnice.
Zaklep tipkovnice lahko izklopite:
- prek aplikacije Bosch Levelling Remote App,
- z izklopom in vnovičnim vklopom merilne naprave s tipko za vklop/izklop (11)
- ali sočasnim pritiskom tipk ▲/ (4) in ▼/ (3) na merilni napravi.
Načini delovanja
Poravnava X- in Y-osi
+X
-X
+Y
(16)
(16)
Poravnava X- in Y-osi je označena nad vrtljivim gumbom na ohišju. Oznake so točno nad zarezami za poravnavo (16) na spodnjem robu ohišja ter na spodnjem ročaju. S pomočjo zarez za poravnavo lahko merilno napravo poravnate vzdolž osi.
Pregled načinov delovanja
Vsi 3 načini delovanja so možni v vodoravnem in navpičnem položaju merilne naprave.
Rotacijski način
Rotacijski način še posebej priporočamo pri uporabi laserskega sprejemnika. Izbirate lahko med različnimi rotacijskimi hitrostmi.
Linijski način
V tem načinu delovanja se spremenljivi laserski žarek premika z omejenim izstopnim kotom. Vidnost laserskega žarka je v primerjavi z rotacijskim načinom večja. Izbirate lahko med različnimi izstopnimi koti.
Točkovni način
Ta način delovanja je primeren za doseganje največje vidnosti spremenljivega laserskega žarka. Služi na primer za preprosto prenašanje višin in za preverjanje poravnanosti.
Linijski in točkovni način nista primerna za uporabo z laserskim sprejemnikom (41).
Rotacijski način
Po vsakem vklopu je merilna naprava v rotacijskem načinu s standardno rotacijsko hitrostjo (600 min ^-1 ).
Pri menjavi od linijskega k rotacijskemu načinu pritisnite tipko za rotacijski način (6) ali tipko za rotacijski način (26) daljinskega upravljalnika.
Za spremembo rotacijske hitrosti tolikokrat pritisnite tipko za rotacijski način (6) ali tipko za rotacijski način (26) daljinskega upravljalnika, dokler se na zaslonu ne prikaže želena hitrost.
Na začetnem zaslonu je s prikazom rotacijske hitrosti (h) prikazana nastavljena hitrost.
Pri delu z laserskim obratovanjem izberite najvišjo rotacijsko hitrost. Pri delu brez laserskega sprejemnika morate zaradi boljše vidljivosti laserskega žarka zmanjšati rotacijsko hitrost in uporabiti očala za opazovanje laserskega žarka (50).
Linijski način/točkovni način
Če želite menjati v linijski oz. točkovni način, pritisnite tipko za linijski način (5) ali tipko za linijski način (28) na daljinskem upravljalniku.
Za spremembo izstopnega kota pritisnite tipko za linijski način (5) ali tipko za linijski način (28) daljinskega upravljalnika toliko krat, dokler se na zaslonu ne prikaže želen način delovanja. Izstopni kot se ob vsakem pritisku po stopnjah znižuje, dokler se ne doseže točkovni način.
Pri 360° je merilna naprava spet v rotacijskem načinu, hitrost vrtenja pa je zadnja nastavljena hitrost.
Opomba: zaradi inercije lahko laser minimalno zaniha preko končnih točk laserske linije.
Pri linijskem in točkovnem načinu lahko lasersko linijo oz. lasersko točko pozicionirate znotraj rotacijske ravnine laserja. Vrtenje je možno za 360°.
Za vrtenje v levo pritisnite tipko (4) na merilni napravi ali tipko vrtenje v levo (29) na daljinskem upravljalniku.
Za vrtenje v desno pritisnite tipko Ⓞ(3) na merilni napravi ali tipko vrtenje v desno (36) na daljinskem upravljalniku.
Zasuk rotacijske ravni pri vertikelnem položaju
Ko je merilna naprava v navpičnem položaju, je mogoče vrtenje laserske točke, laserske linije ali rotacijske ravnine za preprosto uravnavanje linije ali vzporedno poravnavo v območju ±8,5 % okrog osi X.
Za zagon delovanja pritisnite tipko za nastavitev nagiba (14) na merilni napravi ali tipko za nastavitev nagiba (31) na daljinskem upravljalniku. Prikaže se meni za nastavitev nagiba osi Y, simbol osi Y utripa.
Za vrtenje rotacijske ravnine pritisnite tipko ▲ (4) oz. ▼ (3) na merilni napravi ali pa tipko za nagibanje gor (30) oz. dol (35) na daljinskem upravljalniku tako dolgo, dokler ne dosežete želenega položaja.
Samodejna funkcija točke navpičnice navzdol pri navpični legi
Če želite merilno napravo v navpičnem položaju poravnati glede na talno referenčno točko, lahko spremenljivi laserski žarek (8) kot točko navpičnice obrnete navzdol. Funkcija točke navpičnice se lahko zažene samo s pomočjo daljinskega upravljalnika ali prek Bosch Levelling Remote App.
Spremenljivi laserski žarek kot točka navpičnice nima funkcije samodejnega niveliranja. Prepričajte se, da je merilna naprava ob zagonu funkcije točke navpičnice znivelirana.
Za začetek funkcije točke navpičnice navzdol pritisnite tipko funkcije točke navpičnice (25) na daljinskem upravljalniku. Med navpično poravnavo spremenljivega laserskega žarka se na zaslonu večkrat pokaže simbol za funkcijo točke navpičnice.
Po uspešni poravnavi se na začetnem zaslonu pojavi prikaz za funkcijo točke navpičnice (e).
Samodejno niveliranje
Pregled
Po vklopu merilna naprava preveri vodoravni oz. navpični položaj in samodejno odpravi odstopanje od ravnine v območju samodejnega uravnavanja do pribl. ±8,5 % (±5°).
Med niveliranjem na zaslonu utripa simbol za niveliranje. Prikaz stanja (12) na merilni napravi ter prikaz stanja ustrezne osi ((34) oz. (33)) na daljinskem upravljalniku sočasno utripata v zeleni barvi.
Do konca niveliranja je rotacija ustavljena in laserski žarki utripajo. Po uspešnem zaključku niveliranja se prikaže začetni zaslon. Laserski žarki trajno svetijo in rotacija se začne. Prikaz stanja (12) na merilni napravi ter prikaz stanja nivelirane osi ((34) oz. (33)) na daljinskem upravljalniku svetita trajno zeleno.
Če je merilna naprava nagnjena za več kot 8,5 % poševno ali ni v vodoravnem ali navpičnem položaju, niveliranje ni več mogoče. Na zaslonu se prikaže
sporočilo o napaki, prikaz stanja (12) pa utripa rdeče.
Ponovno pozicionirajte merilno napravo in počakajte, da se nivelira.
Če je bil najdaljši čas niveliranja prekoračen, se niveliranje z daljinskim upravljalnikom prekine.
Ponovno namestite merilno napravo in na kratko pritisnite tipko za vklop/izklop (11), da na novo zaženete niveliranje.
Spremembe položaja
Če je merilna naprava nivelirana, potem stalno preverja vodoravni oz. navpični položaj. Če se spremeni položaj, se samodejno nivelira.
Minimalna sprememba položaja se izravna brez prekinitve delovanja. Tresljaji podlage ali vremenski vplivi se s tem samodejno kompenzirajo.
Pri večjih spremembah položaja se za preprečevanje napačnih merjenj med postopkom niveliranja rotacija laserskega žarka ustavi in laserski žarki utripajo. Na zaslonu se pojavi simbol za niveliranje. Po potrebi se sproži funkcija opozorila pred udarci.
Merilna naprava samodejno zazna vodoravni oziroma navpični položaj. Za spremembo položaja med
vodoravnim in navpičnim položajem merilno napravo izklopite, jo znova pozicionirajte in nato ponovno vklopite.
Če položaj zamenjate brez vklopa/ izklopa, se pojaví sporočilo o napaki in prikaz stanja (12) hitro utripa rdeče. Na kratko pritisnite tipko za vklop/ izklop (11), da znova zaženete niveliranje.
Funkcija opozorila pred udarci
Merilna naprava ima funkcijo opozorila pred udarci. Funkcija pri spremembah položaja oz. udarcih merilne naprave ali pri tresljajih podlage prepreči niveliranje v spremenjenem položaju in tako napake zaradi premikanja merilne naprave.
GRL 650 CHVG: funkcija opozorila zaradi udarca ima na voljo 2 stopnji občutljivosti. Po vklopu merilne naprave je nastavljena visoka občutljivost.
Vklop opozorila zaradi udarca:
Funkcija opozorila zaradi udarca je tovarniško izklopljena. Vklopi se približno 30 s po vklopu merilne naprave.
Med vklopom na zaslonu utripa prikaz za funkcijo opozorila zaradi udarca (c). Po aktivaciji prikaz neprekinjeno sveti.
Sprožena funkcija opozorila zaradi udarca:
Če se spremeni položaj merilne naprave ali pa je zaznan močan tresljaj, se sproži opozorilo zaradi udarca: rotacija laserja se ustavi in prikaže se sporočilo o napaki. Prikaz stanja (12) hitro utripa rdeče in zasliši se več hitrih zvočnih signalov.
Potrdite opozorilo s 📂tako da pritisnete tipko za nastavitev nagiba (14) na merilni napravi ali tipko za nastavitev nagiba (31) na daljinskem upravljalniku. Pri delu s samodejnim niveliranjem (vključno z naklonskim načinom) se niveliranje samodejno znova začne.
Preverite položaj laserskega žarka na referenčni točki in po potrebi popravite višino oz. poravnavo merilne naprave.
Na začetnem zaslonu je prikazana trenutna nastavitev s prikazom opozorila zaradi udarca (c):
Funkcija opozorila zaradi udarca je vklopljena z visoko občutljivostjo.
GRL 650 CHVG: funkcija opozorila zaradi udarca je vklopljena z nizko občutljivostjo.
Za spremembo nastavitve funkcije za opozorila zaradi udarca na kratko pritisnite tipko za vklop/izklop (11). V naslednjem meniju tolikokrat pritisnite tipko za vklop/izklop (11), dokler ne boste izbrali želene nastavitve. Za potrditev izbire s pritisnite tipko za nastavitev nagiba (14).
Če ste funkcijo opozorila zaradi udarca vklopili, se vklopi po približno 30 s.
Naklonski način pri vodoravnem položaju
Pri vodoravnem položaju merilne naprave lahko X-os in Y-os samostojno nagnete v območju ±8,5 %.
Za nagib osi X enkrat pritisnite tipko za nastavitev nagiba (14) na merilni napravi ali tipko za nastavitev nagiba (31) na daljinskem upravljalniku. Prikaže se meni za nastavitev nagiba osi X.
S tipkama ▲ (4) oz. ▼ (3) nastavite na merilni napravi ali s tipkama za nagib gor (30) oz. dol (35) na daljinskem upravljalniku želen nagib. S sočasnim pritiskom obeh tipk za nagib na merilni napravi ali daljinskem upravljalniku boste nagib ponastavili nazaj na 0,00 %.
Za nagib osi Y znova pritisnite tipko za nastavitev nagiba (14) na merilni napravi ali tipko za nastavitev nagiba (31) na daljinskem upravljalniku. Prikaže se meni za nastavitev nagiba osi Y.
Nastavite želen nagib, kot opisano za X-os.
Nekaj sekund po zadnjem pritisku tipke se na merilni napravi nastavi izbran nagib. Do zaključka nastavitve nagiba utripajo laserski žarki ter simbol za nastavitev nagiba na zaslonu.
Po zaključku nastavitve nagiba se na začetnem zaslonu prikažejo nastavljene vrednosti nagiba obeh osi. Prikaz stanja (12) na merilni napravi neprekinjeno sveti rdeče. Na daljinskem upravljalniku prikaz stanja nagnjene osi ((34) in/ali (33)) neprekinjeno sveti rdeče.
Pomnilnik nagiba za delovanje z nagibom v vodoravnem položaju (GRL 650 CHVG)
Merilna naprava shrani 4 zadnje uporabljene vrednosti nagiba obeh osi. Namesto nove nastavitve nagibov lahko uporabite shranjene kombinacije nagibov.
Zaženite delovanje z nagibom za os X (glejte „Naklonski način pri vodoravnem položaju“, Stran 603).
Za priklic pomnilnika nagiba pritisnite tipko za linijski način (5) na merilni napravi ali tipko za linijski način (28) na daljinskem upravljalniku.
Če želite izbrati eno od 4 shranjenih kombinacij, tako dolgo pritiskajte tipko za linijski način (5) na merilni napravi ali tipko za linijski način (28) na daljinskem upravljalniku, dokler se na zaslonu ne prikaže želena kombinacija.
Za potrditev izbire pritisnite tipko za nastavitev nagiba (14) na merilni napravi (nali tipko za nastavitev nagiba (31) na daljinskem upravljalniku. Nekaj sekund po pritisku tipke se kombinacija nagiba izvede na merilni napravi (glejte „Naklonski način pri vodoravnem položaju“, Stran 603).
Če želite nastaviti druge vrednosti od shranjenih, pritisnite tipko ▲ (4) na merilni napravi (○) li pa tipko za nagib gor (30) na daljinskem upravljalniku. Prikaz se vrne v meni z nastavitvami za delovanje z nagibom (glejte „Naklonski način pri vodoravnem položaju“, Stran 603).
SlopeProtect
Spremembe temperature merilne naprave lahko vplivajo na nastavljen nagib osi.
Da preprečite nenatančne meritve, se nagib osi ob prekoračitvi nastavljene temperaturne razlike nastavijo na novo: merilna naprava se znivelira, nato se vrne v delovanje z nagibom z zadnjimi nastavljenimi vrednostmi.
Ponastavitev nagiba se izvede pri temperaturnih spremembah ≥ 5 °C.
GRL 650 CHVG: s pomočjo Bosch Levelling Remote App lahko temperaturno razliko znižate na 2 °C ali pa
604 | Slovenščina
funkcijo SlopeProtect izklopite. Nastavitev merilne naprave se ob izklopu ne shrani.
Ročni način
Samodejno niveliranje merilne naprave lahko izklopite (ročni način):
- pri vodoravnem položaju za vsako os posebej;
- pri navpični legi za X-os (Y-os pri navpični legi ni mogoče nivelirati).
Pri ročnem načinu je možna postavitev naprave v želenem položaju. Dodatno lahko osi posebej magnete na merilní napravi v območju ±8,5 %. Vrednost nagiba ene osi v ročnem načinu se ne prikaže na zaslonu.
Prikaz stanja (12) na merilni napravi neprekinjeno sveti rdeče:
– če je pri vodoravnem položaju vsaj ena os nastavljena na ročni način,
– će je pri navpičnem položaju X-os nastavljena na ročni način.
Na daljinskem upravljalniku prikaz stanja za Y-os (34) oz. prikaz stanja za X-os (33) neprekinjeno sveti rdeče, će je ustrezna os nameščena na ročni način.
Ročnega načina ni mogoče zagnati z daljinskim upravljalnikom.
Ročni način pri vodoravnem položaju
Za izklop samodejnega niveliranja toliko krat pritisnite tipko za ročni način (13), da boste dosegli želeno kombinacijo nastavitev za obe osi. Na prikazanem zaslonu je kot primer samodejno niveliranje za os X izklopljeno, os Y pa se še vedno nivelira.
Za nagib osi z izklopljenim samodejnim niveliranjem pritisnite tipko za nastavitev nagiba (14), medtem ko je prikazan meni za ročni način.
Če je samodejno niveliranje izklopljeno samo za eno os, lahko spreminjate samo nagib za to os. Pri ročnem načinu obeh osi lahko s ponovnim pritiskom tipke za nastavitev nagiba (14) menjavate med osema. Na zaslonu utripa simbol osi, za katero lahko spremenite nagib.
Nagnite izbrano os s tipkama ▲ (4) oz. ▼ (3) do želenega položaja.
Ročni način pri navpičnem položaju
Za izklop samodejnega niveliranja za os X enkrat pritisnite tipko za ročni način (13). (Osi Y pri navpičnem položaju ni mogoče nivelirati.)
Za nagib osi X brez samodejnega niveliranja pritisnite tipko za nastavitev nagiba (14), medtem ko je prikazan meni za ročni način. Na zaslonu utripa simbol osi X.
Nagnite X-os s tipkama ▲ (4) oz. ▼ (3) do želenega položaja.
Za vrtenje osi Y pritisnite tipko za nastavitev nagiba (14) vnovič, medtem ko je prikazan meni za ročni način. Na zaslonu utripa simbol osi Y.
Zavrtite Y-os s tipkama ▲ (4) oz. ▼ (3) do želenega položaja.
Funkcije
Način CenterFind
Če je rotacijski laser v načinu CenterFind, poskuša merilna naprava s premikanjem rotacijske glave navzgor in navzdol samodejno poiskati sredinsko linijo laserskega sprejemnika. Laserski žarek lahko poravnate glede na os X ali Y merilne naprave.
Način CenterFind se zažene na laserskem sprejemniku. Preberite in upoštevajte navodila za uporabo laserskega sprejemnika.
Med iskanjem se na zaslonu merilne naprave pojavi simbol za način CenterFindza eno ali obe osi, prikaz stanja (12) pa utripa rdeče.
Če laserskega žarka ni bilo mogoče poravnati glede na sredinsko linijo laserskega sprejemnika, se način CenterFind samodejno zaključi in na začetnem zaslonu se pojavi določeni nagib.
Če laserskega žarka ni bilo mogoče poravnati glede na sredinsko linijo laserskega sprejemnika, se rotacija laserskega žarka ustavi in na zaslonu se pojavi sporočilo o napaki. Pritisnite poljubno tipko, da zaprete sporočilo o napaki. Ustrezna os se znova znivelira
na 0%.
Preverite, ali sta merilna naprava in laserski sprejemnik pravilno postavljena in znova zaženite način. Laserski sprejemnik mora biti znotraj območja premikanja ±8,5% merilne naprave.
Opozorilo: pri uporabi načina CenterFind se lahko nastavitev obeh osi spremeni, tudi će ena od osi ni bila poravnana z laserskim sprejemnikom.
Način CenterLock (GRL 650 CHVG)
Če je rotacijski laser v načinu CenterLock, poskuša merilna naprava s premikanjem rotacijske glave navzgor in navzdol samodejno poiskati sredinsko linijo laserskega sprejemnika.
Za razliko od načina CenterFind se položaj laserskega sprejemnika nenehno preverja in nagib merilne naprave samodejno prilagaja. Vrednosti nagiba se ne prikažejo na zaslonu.
▶ Pri delu z načinom CenterLock pazite še posebej na to, da ne boste merilne naprave in laserskega sprejemnika nenamerno premaknili. Zaradi samodejne prilagoditve naklona pri vsaki spremembi položaja lahko pride do napak pri merjenju.
Laserski žarek lahko poravnate glede na os X ali Y merilne naprave.
Način CenterLock se zažene in zaključi na laserskem sprejemniku. Preberite in upoštevajte navodila za uporabo laserskega sprejemnika.
Med iskanjem se na zaslonu merilne naprave pojavi simbol za način CenterLockza eno ali obe osi, prikaz stanja (12) pa utripa rdeče.
Če laserskega žarka niste mogli poravnati glede na sredinsko linijo laserskega sprejemnika, se na začetnem zaslonu pojavi za eno oz. obe osi simbol CenterLock. Vrednosti nagiba se ne prikažejo.
Če laserskega žarka ni bilo mogoče poravnati glede na sredinsko linijo laserskega sprejemnika, se rotacija laserskega žarka ustavi in na zaslonu se pojavi sporočilo o napaki. Pritisnite poljubno tipko, da zaprete sporočilo o napaki. Ustrezna os se znova znivelira
na 0%.
Preverite, ali sta merilna naprava in laserski sprejemnik pravilno postavljena in znova zaženite način. Laserski sprejemnik mora biti znotraj območja premikanja ±8,5 % merilne naprave.
Opozorilo: pri uporabi načina CenterLock se lahko nastavitev obeh osi spremeni, tudi će ena od osi ni bila poravnana z laserskim sprejemnikom.
Delna projekcija (glejte sliko C)
V rotacijskem načinu lahko spremenljiv laserski žarek (8) izklopite za enega ali več kvadrantov rotacijske ravnine. Tako lahko omejite izpostavljenost laserskim žarkom samo na določene predele. Poleg tega lahko tako preprečite motnje drugih naprav zaradi laserskega žarka ali motnje laserskega sprejemnika zaradi neželenih odbojev.
Izklop posameznih kvadrantov se lahko krmili samo s pomočjo Bosch Levelling Remote App. Kvadranti, v katerih je viden laserski žarek, so razvidni na prikazu za način delovanja laserja (a) na začetnem zaslonu.
Preverjanje natančnosti merilne naprave
Naslednja dela smejo izvajati samo dobro izobražene in usposobljene osebe. Poznati morajo zakonitosti pri preverjanju natančnosti ali umerjanju merilne naprave.
Vplivi na natančnost
Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka. Za omejitev vplivov zaradi toplote, ki seva iz tal, priporočamo, da merilno napravo uporabite na stojalu. Poleg tega merilno napravo po možnosti postavite na sredino delovne površine.
Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja.
Če merilna naprava pri postopkih merjenja, opisanih v nadaljevanju, prekorači največji odklon, izvedite umerjanje (glejte „Umerjanje merilne naprave“, Stran 606) ali pa pustite, da merilno napravo preverijo pri servisni službi
Bosch.
Preverjanje natančnosti niveliranja v vodoravnem položaju
Za zanesljiv in natančen rezultat vam priporočamo, da izvedete preverjanje natančnosti niveliranja na proti merilni razdalji 30 m na trdi podlagi pred steno. Pri tem za obe osi izvedite celoten postopek merjenja.

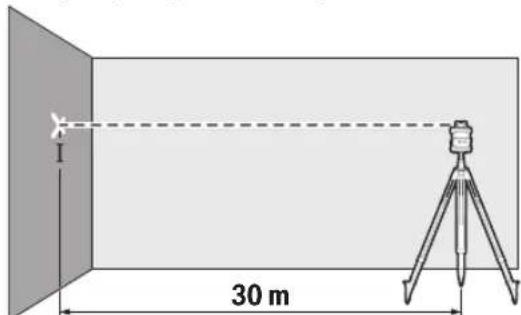

- Montirajte merilno napravo v vodoravnem položaju 30 m oddaljeno od stene na stojalo ali ga postavite na trdno, ravno podlago. Vključite merilno napravo.
- Po končanem niveliranju označite sredino laserskega žarka na steno (točka 1).

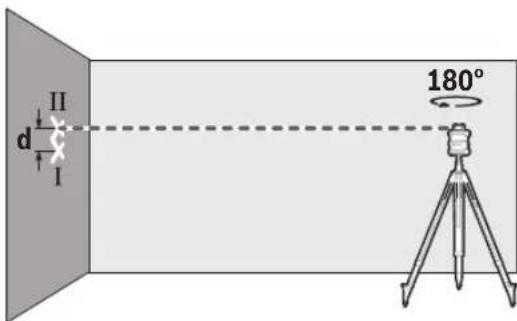

- Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Pustite, da se nivelira, in označite sredino laserskega žarka na steni (točka II). Pazite na to, da bo točka II nameščena navpično nad oz. pod točko I.
Ponovite merilni postopek za drugo os. Zavrtite merilno napravo pred začetkom vsakega merilnega postopka za 90°. Na merilni razdalji 30 m znaša največji dovoljen odklon ±1,5 mm. Razlika d med točkama I in II sme tako pri vsakem od obeh postopkov znašati največ 3 mm.
Preverjanje natančnosti niveliranja v navpičnem položaju
Za preverjanje potrebujete prosto merilno razdaljo na trdni podlagi pred steno z višino 10 m. Na steno namestite svinčico.
- Postavite merilno napravo v navpični položaj na trdno, ravno podlago. Vklopite merilno napravo in pustite, da se nivelira.
d
- Naravnajte merilno napravo tako, da bo laserski žarek na zgornjem koncu natančno v sredini zadel linijo svinčnice. Razlika d med laserskim žarkom in referenčno točko na spodnjem koncu linije svinčnice je odklon merilne naprave od navpičnice.
Če je merilna razdalja visoka 10 m, znaša največji dovoljen odklon ±1 mm. Razlika d lahko posledično znaša največ 1 mm.
Umerjanje merilne naprave
Naslednja dela smejo izvajati samo dobro izobražene in usposobljene osebe. Poznati morajo zakonitosti pri preverjanju natančnosti ali umerjanju merilne naprave.
▶ Umerjanje merilne naprave opravite izjemno natančno ali jo predajte v pregled servisni službi Bosch.
Nenatančno umerjanje povzroči napačne merilne rezultate.
▶ Umerjanje zaženite zgolj v primeru, da morate izvesti umerjanje merilne naprave. Ko je merilna naprava v načinu umerjanja, morate umerjanje izjemno natančno izvesti do konca, da v prihodnje ne bo prihajalo do napačnih merilnih rezultatov.
Preverite po vsakem umerjanju natančnost
niveliranja(glejte „Preverjanje natančnosti merilne naprave“, Stran 605). Če je odklon zunaj največje dovoljene vrednosti, potem naj merilno napravo preverijo pri servisni službi Bosch.
Umerjanje X- in Y-osi
Umerjanje GRL 600 CHV je možno samo s pomočjo laserskega sprejemnika LR 60, umerjanje GRL 650 CHVG pa samo z LR 65 G. Laserski sprejemnik mora biti z merilno napravo povezan s povezavo Bluetooth® (glejte „Vzpostavitev povezave z daljinskim upravljalnikom/ laserskim sprejemnikom“, Stran 599).
Med umerjanjem ne smete spreminjati položaja merilne naprave in laserskega sprejemnika (z izjemno opisanih usmeritev oz. vrtenj). Merilno napravo postavite na trdno, ravno podlago in laserski sprejemnik varno pritrdite.
Umerjanje je treba po potrebi izvesti prek aplikacije Bosch Levelling Remote App. Pri krmiljenju prek aplikacije odpadejo možnosti napak, zaradi katerih lahko merilni napravi ob nenamernem pritisku tipk spremenite položaj. Pri umerjanju brez aplikacije je treba pritisniti ustrezne tipke na merilni napravi, daljinskega upravljalnika med umerjanjem ne morete uporabiti.
Za to potrebujete prosto merilno razdaljo 30 m na trdi podlagi. Če takšna merilna razdalja ni na voljo, lahko umerjanje izvedete tudi z nižjo natančnostjo niveliranja na merilni razdalji dolžine 15 m.
Namestitev merilne naprave in laserskega sprejemnika za umerjanje:
Merilno napravo namestite v vodoravnem položaju 30 m oz. 15 m stran od laserskega sprejemnika na stojalo (43) ali pa jo postavite na trdno, ravno podlago.
Laserski sprejemnik varno pritrdite na primerni višini:
- na steno oz. drugo površino z magnetom ali kavljem za obešanje laserskega sprejemnika,
- ali na stabilno pritrjeno pomožno sredstvo z držalom laserskega sprejemnika.
Pri tem upoštevajte navodila za uporabo laserskega sprejemnika.
Poravnava merilne naprave za umerjanje:
Merilno napravo poravnajte tako, da bo prikaz X-osi na merilni napravi kazal na stran "+" na laserskem sprejemniku. X-os mora pri tem stati navpično na laserski sprejemnik.
Zagon umerjanja:
- Umerjanje prek aplikacije Bosch Levelling Remote App: vklopite merilno napravo. Zagon umerjanja v aplikaciji. Sledite navodilom v aplikaciji.
- Umerjanje brez aplikacije: vklopite merilno napravo in laserski sprejemnik. Prepričajte se, da sta oba povezana prek povezave Bluetooth®. Zaženite umerjanje tako, da sočasno pritisnete tipko za vklop/izklop laserskega sprejemnika ter tipko za način CenterFind laserskega sprejemnika. Na zaslonu laserskega sprejemnika se pojavi CAL.
Če želite po potrebi umerjanje preklicati, pritisnite in pridržite tipko za način CenterFind na laserskem sprejemniku.
Izvedba umerjanja brez aplikacije:
V meniju, ki se pojavi po zagonu umerjanja na zaslonu merilne naprave, izberite razdaljo med merilno napravo in laserskim sprejemnikom. Za to pritisnite tipko ▲ (4) oz. ▼ (3). Za potrditev izbire s apritisnite tipko za nastavitev nagiba (14).
Za potrditev izbrane merilne razdalje, vključno s pripadajočo natančnostjo niveliranja (9)v naslednjem meniju pritisnite tipko za nastavitev nagiba (14). Če se želite vrniti k izbiri merilne razdalje (9)pritisnite tipko za linijski način (5).
Usmerite laserski sprejemnik po višini tako, da bo spremenljivi laserski žarek (8) na laserskem sprejemniku prikazan sredinsko (glejte navodila za uporabo laserskega sprejemnika). Laserski sprejemnik varno pritrdite na tej višini.
Preverite, ali sta merilna naprava in laserski sprejemnik poravnana tako, kot je prikazano na zaslonu (stran "+" osi X je usmerjena proti laserskemu sprejemniku). Zaženite umerjanje osi X s ■ako, da pritisnete tipko za nastavitev nagiba (14).
Če se ta korak pojavi na zaslonu, merilno napravo obrnite za 180°, tako da bo stran "-" osi X usmerjena proti laserskemu sprejemniku. Pri vsakem obratu bodite pozorni, da ne spremenite višine in nagiba merilne naprave. Za potrditev vrtenja s pritisnite tipko za nastavitev
nagiba (14). Nadaljuje se umerjanje osi X.
Če je umerjanje osi X uspešno zaključeno, se pojavi simbol na zaslonu merilne naprave.
Umerjanje nadaljujte s ko, da pritisnete tipko za nastavitev nagiba (14).
Za umerjanje osi Y obrnite merilno napravo v smeri puščice za 90°, tako da bo stran "+" osi Y obrnjena proti laserskemu sprejemniku. Za potrditev vrtenja s -pitisnite tipko za nastavitev nagiba (14).
Če se ta korak pojavi na zaslonu, merilno napravo obrnite za 180°, tako da bo stran "-" osi Y usmerjena proti laserskemu sprejemniku. Za potrditev vrtenja s -ditisnite tipko za nastavitev nagiba (14). Nadaljuje se umerjanje osi Y.
Če je umerjanje osi Y uspešno zaključeno, se na zaslonu merilne naprave pojavi ta simbol.
Zaključite umerjanje osi Y s ➞ko, da pritisnete tipko za nastavitev nagiba (14).
S tem simbolom se potrdi uspešno umerjanje osi X in Y z natančnostjo niveliranja, ki ste jo izbrali na začetku. Zaključite umerjanje s →ko, da pritisnete tipko za nastavitev nagiba (14).
Če je umerjanje uspešno zaključeno, se merilna naprava samodejno izključi.
Če umerjanje osi X oz. Y ni bilo uspešno, se na zaslonu merilne naprave pojavi ustrezno sporočilo o napaki. Na zaslonu laserskega sprejemnike se prikaže ERR.
Umerjanje lahko prekinete s ☐ko, da pritisnete tipko za linijski način (5).
Prepričajte se, da sta merilna naprava in laserski sprejemnik pravilno poravnana (glejte opis zgoraj). Znova zaženite umerjanje.
Če umerjanje znova ni bilo uspešno, naj merilno napravo preverijo pri servisni službi Bosch.
Umerjanje Z-osi
Za umerjanje potrebujete prosto merilno razdaljo na trdni podlagi pred steno z višino 10 m. Na steno namestite svinčnico.
Merilno napravo postavite na trdo, ravno podlago. Vklopite merilno napravo in pustite, da se nivelira. Merilno napravo poravnajte tako, da bo laserski žarek padel navpično na steno in bo sekal linijo svinčnice. Izklopite merilno napravo. Za začetek načina za umerjanje držite tipko za nastavitev nagiba (14) pritisnjeno in nato dodatno kratko pritisnite tipko za vklop/izklop (11). Merilna naprava se vklopi. Počakajte, da se merilna naprava nivelira.
Laserski žarek usmerite tako, da bo potekal čim bolj vzporedno z linijo svinčnice.
Nagnite laserski žarek v smeri ◀ tako, da pritisnete tipko ▲ (4). Nagnite laserski žarek v smeri ▶ tako, da pritisnete tipko ▼ (3).
Če ni možno, da bi laserski žarek usmerili vzporedno z linijo svinčnice, potem usmerite merilno napravo bolj točno glede na steno in znova zaženite postopek umerjanja.
Če je laserski žarek usmerjen vzporedno, potem shranite umerjanje z oplako da pritisnete tipko za nastavitev nagiba (14).
Ta simbol potrjuje uspešno umerjanje Z-osi. Sočasno prikaz stanja (12) 3× utripne zeleno. Umerjanje zaključite s nako, da pritisnete tipko za nastavitev nagiba (14).
Če je umerjanje uspešno zaključeno, se merilna naprava samodejno izključi.
Če umerjanje Z-osi ni bilo uspešno, se prikaže to sporočilo o napaki.
Umerjanje lahko prekinete s Šiko, da pritisnete tipko za linijski način (5).
Prepričajte se, da je referenčna navpičnica v območju premikanja rotacijske glave in znova zaženite umerjanje. Pazite na to, da se merilna naprava med umeranjem ne bo premikala.
Če umerjanje znova ni bilo uspešno, potem naj merilno napravo preverijo pri službi za stranke Bosch.
Navodila za delo
Za označitev vedno uporabite le sredino laserske točke oz. laserske linije. Velikost laserske točke oz. širina laserske linije se z razdaljo spremeni.
▶ Merilna naprava je opremljena z vmesnikom za radijsko povezavo. Upoštevajte lokalne omejitve uporabe, npr. v letalih ali v bolnišnicah.
Delo z lasersko ciljno tarčo
Laserska ciljna tarča (51) izboljša vidljivost laserskega žarka pri neugodnih razmerah in večjih razdaljah.
Odsevna površina laserske tarče (51) izboljša vidljivost laserske linije. Skozi prosojno površino je laserska linija vidna tudi z zadnje strani laserske tarče.
Delo s stojalom (pribor)
Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Za vodoravni način postavite merilno napravo z vpetjem za stojalo 5/8" (18) na navoj stojala (43). Merilno
napravo privijte z vijakom za pritrditev na stojalo.
Za navpično delovanje uporabite vpetje za stojalo 5/8" (20).
Pri stojalu z merilno skalo na izvleku pa lahko višino nastavite neposredno.
Pred vklopom merilne naprave morate grobo naravnati stojalo.
Očala za opazovanje laserskega žarka (pribor)
Očala za opazovanje laserskega žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.
Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot zaščitna očala. Očala za opazovanje laserskega žarka so namenjena boljšemu zaznavanju laserskega žarka. Ne nudijo zaščite pred laserskimi žarki.
▶ Očal za opazovanje laserskega žarka (dodatna oprema) ne uporabljajte kot sončna očala v prometu.
Očala za opazovanje laserskega žarka ne omogočajo popolne UV-zaščite, obenem pa zmanjšujejo zaznavanje barv.
Dela s stenskim nosilcem in poravnalno enoto (glejte sliko D)
Merilno napravo lahko s pomočjo stenskega držala s poravnalno enoto (44) pritrdite na steno. Uporaba stenskega držala se priporoča npr. pri delih, ki se izvajajo nad višino izvleka stojal ali pa pri delih na nestabilni podlagi in brez stojala.
Stenski nosilec (44) skozi pritrdilne odprtine (45) z vijaki privijte na steno. Namestite stenski nosilec čim bolj navpično na steno in pazite, da bo dobro pritrjen.
Privijte vijak 5/8" (48) stenskega držala glede na uporabo v vodoravno vpetje za stojalo (18) ali navpično vpetje za stojalo (20) na merilni napravi.
S pomočjo izravnalne enote lahko merilno napravo premikate na območju pribl. 13 cm po višini. Pritisnite tipko (46) in potisnite poravnalno enoto na želeno višino. Z vijakom za fino nastavitev (47) lahko laserski žarek poravnate točno na referenčno ravnino.
Dela z merilno letvijo (pribor) (glejte sliko E)
Za preverjanje ravnih površin ali kotov nagiba se priporoča uporaba merilne letve (42) skupaj z laserskim sprejemnikom.
Na merilni letvi (42) je na zgornji strani navedena relativna merilna skala. Njeno ničelno višino lahko vnaprej izberete spodaj na izvleku. Na ta način lahko direktno odčitate odstopanja od idealne višine.
Primeri dela
Prenos/preverjanje višin (glejte sliko F)
V vodoravnem položaju postavite merilno napravo na trdno podlago ali ga montirajte na stojalo (43) (pribor).
Delo s stojalom: usmerite laserski žarek na želeno višino. Prenesite oz. preverite višino na ciljnen mestu.
Delo brez stojala: izračunajte razliko višine med laserskim žarkom in višino na referenčni točki s pomočjo laserske
tarče (51). Prenesite oz. preverite izmerjeno višinsko razliko na cilju.
Poravnava točke navpičnice vzporedno navzgor/nanos pravih kotov (glejte sliko G)
Če je potrebno nanašanje pravih kotov ali poravnavanje vmesnih sten, je treba točko navpičnice navzgor (10) poravnati vzporedno, tj. v enakem razmaku do referenčne linije (na primer stene).
V ta namen merilno napravo postavite v navpični položaj in jo pozicionirajte tako, da bo točka navpičnice navzgor potekala vzporedno z referenčno linijo.
Za natančno pozicioniranje merite razliko med točko navpičnice navzgor in referenčno linijo neposredno na merilni napravi s pomočjo laserske tarče (51). Razmak med točko navpičnice navzgor in referenčno linijo ponovno izmerite v največji možni oddaljenosti od merilne naprave.
Točko navpičnice navzgor naravnajte tako, da bo imela enako razdaljo do referenčne linije, kot pri merjenju neposredno na merilni napravi.
Pravi kot do točke navpičnice navzgor (10) se prikaže s spremenljivim laserskim žarkom (8).
Prikaz navpičnice/navpične ravnine (glejte sliko G)
Za prikaz navpičnice oz. vertikalne ravnine postavite merilno napravo v navpični položaj. Če naj navpična ravnina poteka v pravem kotu k referenčni liniji (npr. steni), potem naravnajte točko navpičnice navzgor (10) na tej referenčni liniji.
Navpičnica se prikaže s spremenljivim laserskim žarkom (8).
Poravnava navpičnice/navpične ravnine (glejte sliko H)
Za naravnanje navpične laserske linije ali rotacijske ravnine na referenčni točki, postavite merilno napravo v navpičnem položaju in naravnajte lasersko linijo oz. rotacijsko ravnino grobo na referenčno točko. Za točno poravnavo na referenčno točko vrtite rotacijsko ravnino okrog X-osi(glejte „Zasuk rotacijske ravni pri vertikaldnem položaju“, Stran 601).
Delo brez laserskega sprejemnika
Pri ugodnih svetlobnih razmerah (temna okolica) in na kratkih razdaljah lahko delate brez laserskega sprejemnika. Za boljšo vidljivost laserskega žarka izberite ali linijski način ali pa točkovni način in zasukajte laserski žarek z roko do cilja.
Delo z laserskim sprejemnikom (glejte sliko E)
Pri neugodnih svetlobnih razmerah (svetla okolica, neposredna sončna svetloba) in na večje razdalje uporabite laserski sprejemnik (41) zaradi boljšega iskanja laserskega žarka. Pri delih z laserskim sprejemnikom uporabite rotacijski način z najvišjo rotacijsko hitrostjo.
Delo na prostem (glejte sliko E)
Pri delu na prostem vedno uporabite laserski sprejemnik (41).
Merilno napravo pri delih na neravnih tleh montirajte na stojalo (43). Delo izvajajte samo z vklopljeno funkcijo opozorila pred udarci in s tem preprečite napačne meritve pri premikanju tal ali tresenju merilne naprave.
610 | Slovenščina
Priprava opaža (glejte sliko I)
Merilno napravo namestite v vodoravnem položaju na stojalo (43) in postavite stojalo zunaj območja opaženja. Izberite rotacijski način.
Pritrdite laserski sprejemnik (41) z držalom na merilno letev (42). Merilno letev postavite na referenčno točko za opaž.
Usmerite laserski sprejemnik po višini na merilno letev tako, da bo spremenljivi laserski žarek (8) merilne naprave na laserskem sprejemniku prikazan sredinsko (glejte navodila za uporabo laserskega sprejemnika).
Postavite merilno letev z laserskim sprejemnikom eno za drugim na različnih kontrolnih točkah na opaž. Pazite na to, da ostane položaj laserskega sprejemnika na merilni letvi nespremenjen.
Popravite višino opaža, tako da bo laserski žarek na vseh kontrolnih točkah prikazan sredinsko.
Kontrola nagibov (glejte sliko J)
Namestite merilno napravo na stojalo (43) v vodoravnem položaju. Izberite rotacijski način.
Postavite stojalo z merilno napravo tako, da bo X-os poravnana v eni liniji z nagibom, ki ga želite preveriti.
Nastavite želen nagib kot nagib X-osi(glejte „Naklonski način pri vodoravnem položaju“, Stran 603).
Pritrdite laserski sprejemnik (41) z držalom na merilno letev (42). Namestite merilno letev ob vnožje nagnjene površine.
Usmerite laserski sprejemnik po višini na merilno letev tako, da bo spremenljivi laserski žarek (8) merilne naprave na laserskem sprejemniku prikazan sredinsko (glejte navodila za uporabo laserskega sprejemnika).
Postavite merilno letev z laserskim sprejemnikom eno za drugim na različnih kontrolnih točkah na nagnjeno površino.
Pazite na to, da ostane položaj laserskega sprejemnika na merilni letvi nespremenjen.
Če je laserski žarek na vseh kontrolnih točkah prikazan sredinsko, je nagib površine pravilen.
Pregled prikazov stanja
Merilna naprava Funkcija
Zelen Rdeč
Vodoravni položaj: postopek niveliranja os X in/ali Y
Navpični položaj: postopek niveliranja osi X
- Vklopljen način mirovanja
- Vodoravni položaj: obe osi sta nivelirani.
Navpični položaj: os X je nivelirana.
Samodejni izklop zaradi sporočila o napaki (npr. prazna baterija/akumulatorska baterija, prekoračena delovna temperatura)
Zagnali ste način CenterFind oz. način CenterLock (glejte navodilo za uporabo laserskega sprejemnika)
- Sprememba položaja merilne naprave brez vklopa/izklopa
- Samodejno niveliranje ni mogoče, konec samonivelirnega območja
- Sprožena funkcija opozorila zaradi udarca
- Zagnalo se je umerjanje merilne naprave.
- Vodoravni položaj: vsaj ena os je nagnjena ali v ročnem načinu. Navpični položaj: os X je nagnjena ali v ročnem načinu.
- neprekinjeno sveti
- utripa
Daljinski upravljalnik
Daljinski upravljalnik
Funkcija
zelena rdeča zelena rdeča
Postopek niveliranja X-os (vodoravni in navpični položaj)
○ Postopek niveliranja Y-os (vodoravni položaj)
Daljinski upravljalnik
Daljinski upravljalnik
Funkcija
zelena rdeča zelena rdeča
- Daljinski upravljalnik je povezan prek povezave Bluetooth®.
(Oba prikaza stanja izmenično utripata.)
● X-os je nivelirana (vodoravni in navpični položaj).
● Y-os je nivelirana (vodoravni položaj).
● (3 s) ● (3 s) Daljinski upravljalnik je uspešno povezan prek povezave Bluetooth®
- X-os je nagnjena ali v ročnem načinu (vodoravni in navpični položaj).
- Y-os je nagnjena ali v ročnem načinu (vodoravni položaj).
● (3 s) ● (3 s) Povezava prek povezave Bluetooth® do merilne naprave ni uspela
- neprekinjeno sveti
- utripa
Pregled možnosti krmiljenja funkcij
| Funkcija GRL 600 | CHV | GRL 650 CHVG | RC 6 LR 60 LR 65 G Bosch Levelling |
| | Remote App |
| Vklop/izklop GRL 600 CHV/GRL 650 CHVG ● ● - - | - | | - | | |
| Vzpostavitev povezave prek povezave Bluetooth®A) | ● ● | ● ● | ● | | ● |
| Način mirovanja | ● | ● | ● | - | - |
| Vklop zaklepa tipk | - | - | - | - | - |
| Izklop zaklepa tipk | ● ● - - | - | | ● | |
| Rotacijski, linijski in točkovni način | ● | ● | ● | - | - |
| Vrtenje linije/točke znotraj rotacijske ravnine | ● | ● | ● | - | - |
| Zasuk rotacijske ravnine v navpičnem položaju | ● | ● | ● | - | - |
| Samodejna funkcija točke navpičnice navzdol v navpičnem položaju | - | - ● | - | - | ● |
| Vklop/izklop funkcije za opozorilo zaradi udarca | ● | ● | - | - | - |
| Sprememba občutljivosti funkcije za opozorilo zaradi udarca | - | ● - - | - | | ● |
| Delovanje z nagibom | ● | ● | ● | - | - |
| Sprememba SlopeProtect (GRL 650 CHVG) | - | - | - - | - | ● |
| Ročni način | ● ● - - | - | | ● | |
| Način CenterFind | - | - | - | ● | ● |
| Način CenterLock | - | - | - - | ● | - |
| Delna projekcija | - | - | - | - | - |
| Umerjanje osi X in osi Y (vodoravni položaj)B) | ● ● - | ● | ● | | ● |
| Umerjanje Z-osi (navpični položaj) | ● | ● | - | - | - |
A) Funkcijo je treba sočasno vklopiti na merilni napravi na eni strani in daljinskem upravljalniku, laserskem sprejemniku oz. pametnem telefonu na drugi strani.
B) Funkcija se vklopi ali na merilni napravi in pametnom telefonu skupaj ali pa na laserskem sprejemniku.
612 | Slovenščina
Odpravljanje težav
| Zaslonski prikaz rotacijskega laserja | Zaslonski prikaz laserskega sprejemnika | Težava Ukrepi | |
 | - Samodejni izklop (akumulatorska baterija oz. baterije so prazne) | Menjava akumulatorskih baterij oz. baterij. |
 | - Samodejni izklop (prekoračena delovna temperatura) | Preden merilno napravo vklopite, počakajte, da doseže primerno temperaturo. Nato preverite natančnost merjenja in merilno napravo po potrebi umerite. |
 | | - / PNK Vzpostavitev povezave z daljinskim upravljalnikom (40) oz. z laserskim sprejemnikom (41) ni uspela | Na kratko pritisnite tipko za vklop/izklop (11), da zaprete sporočilo o napaki. Znova zaženite vzpostavitev povezave (glejte „Vzpostavitev povezave z daljinskim upravljalnikom/laserskim sprejemnikom“, Stran 599). Če vzpostavitev povezave ni mogoča, se obrnite na servisno službo Bosch. |
 | - Vzpostavitev povezave s prenosno končno napravo ni uspela | Na kratko pritisnite tipko za vklop/izklop (11), da zaprete sporočilo o napaki. Znova zaženite vzpostavitev povezave (glejte „Upravljanje na daljavo z aplikacijo Bosch Levelling Remote App“, Stran 600). Če vzpostavitev povezave ni mogoča, se obrnite na servisno službo Bosch. |
 | | - Merilna naprava je nagnjena za več kot 8,5 % in ni v pravilnem vodoravnem ali navpičnem položaju. | Znova pozicionirajte merilno napravo v vodoravni ali navpični položaj. Niveliranje se samodejno znova zažene. |
 | | - Največji čas niveliranja je bil prekoračen | Znova pozicionirajte merilno napravo v vodoravni ali navpični položaj. Na kratko pritisnite tipko za vklop/izklop (11), da znova zaženete niveliranje. |
 | - Menjava med vodoravnim položajem in navpičnim položajem brez vklopa/ izklopa merilne naprave | Na kratko pritisnite tipko za vklop/izklop (11), da znova zaženete niveliranje. |
 | ERR | Umerjanje osi X ni uspelo Umerjanje lahko prekinete s takčda pritisnete tipko za linijski način (5).Prepričajte se, da je sprejemno polje laserskega sprejemnika navpično do ustrezne osi (X/Y) merilne naprave. Znova zaženite umerjanje. |
 | ERR | Umerjanje osi Y ni uspelo | |
 | - Umerjanje Z-osi ni uspelo Umerjanje lahko prekinete s , tako da pritisne tipko za linijski način (5). Preverite, ali je merilna naprava pravilno poravnana in na novo zaženite umerjanje. |
 | ERR Način CenterFind glede na os X ni uspel | Pritisnite poljubno tipko, da zaprete sporočilo o napaki. Preverite, ali sta merilna naprava in laserski sprejemnik pravilno postavljena. Laserski sprejemnik mora biti znotraj območja premikanja ± 8,5% merilne naprave. Znova zaženite način delovanja. |
Zaslonski prikaz rotacijskega laserja
Zaslonski Težava Ukrepi prikaz laserskega sprejemnika
ERR Način CenterFind glede na os Y ni uspel
GRL 650 CHVG:
ERR Način CenterLock glede na os X ni uspel
Pritisnite poljubno tipko, da zaprete sporočilo o napaki. Preverite, ali sta merilna naprava in laserski sprejemnik pravilno postavljena. Laserski sprejemnik mora biti znotraj območja premikanja ±8,5 % merilne naprave. Znova zaženite način delovanja.
ERR Način CenterLock glede na os Y ni uspel
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Poskrbite za to, da bosta merilna naprava in daljinski upravljalnik vedno čista.
Merilne naprave in daljinskega upravljalnika ne smete potopiti v vodo ali druge tekočine.
Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.
Redno čistite merilno napravo in še posebej površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.
Merilno napravo shranjujte in prevažajte samo v kovčku (53).
Merilno napravo pošljite na popravilo v kovčku (53).
Pri transportu merilne naprave v kovčku (53) lahko stojalo (43) pritrdite s pasom (52) na kovčku.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail : servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi: www.bosch-pt.com/serviceaddresses
Transport
Za priložene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti.
Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, će je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.
Odlaganje
Električne naprave, akumulatorske baterije/baterije, pribor in embalažo morate reciklirati na okolju prijazen način.
Električnih naprav in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!
Zgolj za države Evropske unije:
Odslužene električne naprave (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih okolju prijazno reciklirati.
Akumulatorske/običajne baterije:
Litijevi ioni:
Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 613).
614 | Hrvatski
Sadržaj
Funkcija upozoravanja pri šoku .... Stranica 625
Rad s nagibom u horizontalnom položaju .... Stranica 626
Memorija za rad s nagibom u horizontalnom položaju (GRL 650 CHVG).... Stranica 626
SlopeProtect....Stranica 626
Ručni način rada .... Stranica 626
Ručni način rada u horizontalnom položaju.... Stranica 627
Funkcija upozoravanja pri šoku
Aktiviranje upozoravanja pri šoku:
Aktivirano upozoravanje pri šoku:
Ako se promijeni položaj mjernog alata ili se registriraju jake vibracije, onda se aktivira upozoravanje pri šoku: Rotacija lasera se zaustavlja i prikazuje se poruka pogreške. Indikator statusa (12) brzo treperi crveno i oglašava se zvučni signal upozorenja s brzim slijedom tonova.
Potvrdite upozorenje s ota način da pritisnete tipku za namještanje nagiba (14) na mjernom alatu ili tipku za namještanje nagiba (31) na daljinskom upravljaču. Pri radu s nivelacijskom automatikom (uključujući rad s nagibom) niveliranje se ponovno automatski pokreće.
Funkcija upozoravanja pri šoku je isključena.
Linijinis režimas/taškinis režimas Puslapis 694
Linijinis režimas/taškinis režimas
