BRUKSANVISNING GRL 650 CHVG Professional BOSCH
Afbryd kalibreringen med at trykke på knappen Linjefunktion (5).
Innehållsförteckning
Säkerhetsanvisningar för rotationslaser och fjärrkontroll.... Sidan 204
Produkt- och prestandabeskrivning...... Sidan 205
Ändamålsenlig användning....Sidan 205
Rotationslaser ....Sidan 205
Fjärrkontroll....Sidan 205
Illustrerade komponenter ....Sidan 205
Rotationslaser ....Sidan 205
Indikeringselement rotationslaser ....Sidan 205
Fjärrkontroll....Sidan 205
Tillbehör/reservdelar....Sidan 205
Tekniska data ....Sidan 206
Montering ....Sidan 208
Energiförsörjning mätverktyg......Sidan 208
Anvisningar för korrekt hantering av batterimodulen ....Sidan 208
Drift med batterier ....Sidan 208
Byta batteri (se bild A)......Sidan 208
Laddningsstatusvisning ....Sidan 208
Energiförsörjning med fjärrkontroll ....Sidan 209
Drift ....Sidan 209
Driftstart av fjärrkontrollen ....Sidan 209
Ställa upp mätinstrumentet ....Sidan 209
Använda mätinstrumentet ....Sidan 209
In- och urkoppling ....Sidan 210
Upprätta anslutning till fjärrkontrollen/lasermottagaren....Sidan 210
Fjärrstyrning via Bosch Levelling Remote App ....Sidan 210
Viloläge ....Sidan 211
Knapplås ....Sidan 211
Driftstyper ....Sidan 211

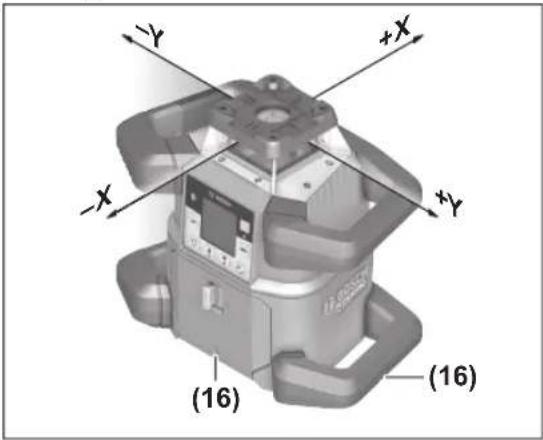

Inriktning av X- och Y-axel....Sidan 211
Översikt driftstyper ....Sidan 211
Så här vrids rotationsplanet i vertikalläge....Sidan 212
Automatisk lodstrålefunktion neråt vid vertikalläge ....Sidan 212
Nivelleringsautomatik ....Sidan 212
Översikt......Sidan 212
Lägesförändring....Sidan 213
Chockvarningsfunktion ....Sidan 213
Lutningsdrift vid horisontellt läge ....Sidan 213
Sparade lutningar för lutningsfunktion vid horisontalläge (GRL 650 CHVG) ....Sidan 214
SlopeProtect....Sidan 214
Manuell drift....Sidan 214
Manuell drift vid horisontellt läge....Sidan 214
Manuell drift vid vertikalt läge ....Sidan 214
Funktioner ....Sidan 215
Svensk | 203
Läge CenterFind ....Sidan 215
Läge CenterLock (GRL 650 CHVG) ....Sidan 215
Partiellprojektion(sebildC)....Sidan215
Precisionskontroll av mätinstrumentet ....Sidan 215
Precisionspåverkan......Sidan 216

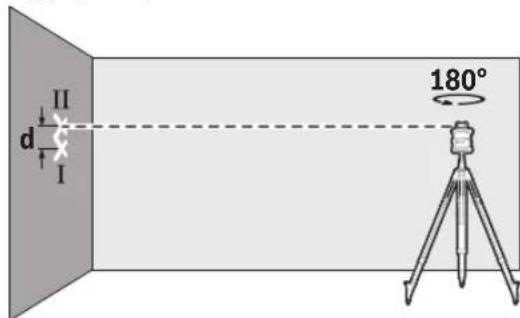

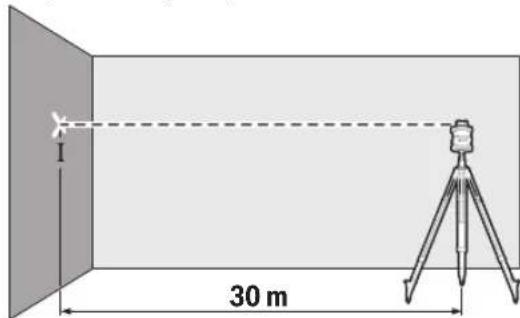

Kontrollera nivelleringsprecisionen vid horisontellt läge......Sidan 216

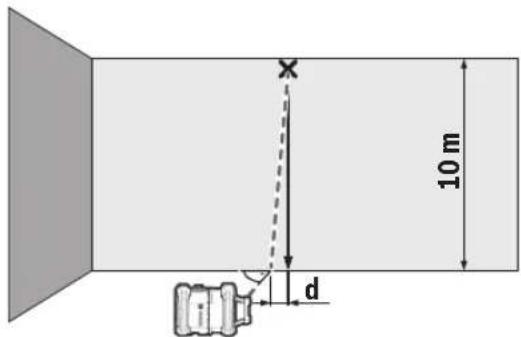

Kontrollera nivelleringsprecisionen vid vertikalt läge ....Sidan 216

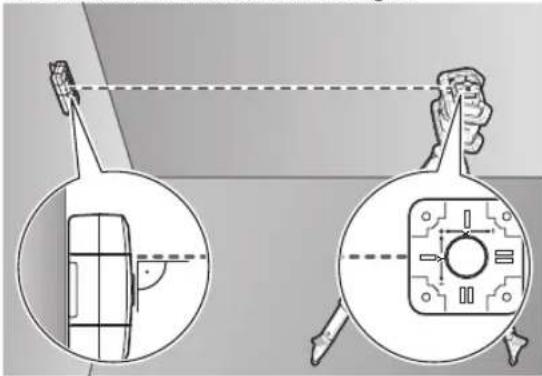

Kalibrera mätinstrumentet....Sidan 216
Kalibrering av X- och Y-axel....Sidan 216
Kalibrering Z-axel....Sidan 218
Arbetsanvisningar ....Sidan 219
Arbeta med laser-måltavla....Sidan 219
Arbeta med stativet (tillbehör) ....Sidan 219
Laser-glasögon (tillbehör) ....Sidan 219
Arbeta med väggfäste och uppriktningsenhet (se bild D)......Sidan 219
Arbeta med mätstav (tillbehör) (se bild E) ....Sidan 219
Arbetsexempel ....Sidan 219
Överföra/kontrollera höjd (se bild F)......Sidan 219
Rikta in lodstrålen parallellt uppåt/märka ut rät vinkel (se bild G) ....Sidan 219
Visa lodrätt/vertikalt plan (se bild G)......Sidan 219
Rikta in lodrätt/vertikalt plan (se bild H) ....Sidan 219
Användning utan lasermottagare ....Sidan 220
Arbeta med lasermottagare (se bild E) ....Sidan 220
Arbeta utomhus (se bild E)....Sidan 220
Rikta in plattor (se bild I)....Sidan 220
Kontrollera lutningar (se bild J)......Sidan 220
Översikt statusindikeringar....Sidan 220
Översikt över funktionernas kontrollmöjligheter....Sidan 221
Åtgärda störningar ....Sidan 222
Underhåll och service.... Sidan 223
Underhåll och rengöring....Sidan 223
Kundtjänst och applikationsrådgivning....Sidan 223
Du hittar fler kontaktuppgifter till service här:......Sidan 223
Transport....Sidan 223
Avfallshantering....Sidan 223
Endast för EU-länder: ....Sidan 223
Säkerhetsanvisningar för rotationslaser och fjärrkontroll
Samtliga anvisningar ska läsas och följas för att arbetet ska bli riskfritt och säkert. Om dessa anvisningar inte beaktas kan integrerade skyddsanordningar påverkas.
Gör inte varningsskyltarna oläsliga. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÄT DEM FÖLJA MED PRODUKTEN.
▶ Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
Mätinstrumentet levereras med en laservarningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
Klistra medföljande dekal i ditt eget språk över laservarningsskylten om den avviker från språket i ditt land.
Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.
- Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk.
Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Låt endast kvalificerad fackpersonal reparera dina produkter och endast med originalreservdelar. Därmed kan säkerheten garanteras.
Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.
Arbeta inte i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Gnistor som kan antända dammet eller gaserna kan bildas.
Använd inga optiskt samlande instrument såsom kikare eller lupp för att betrakta strålningskällan. Dina ögon kan skadas.
- Öppna inte batteriet/batterierna. Detta kan leda till kortslutning.
- Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
Om batteriet används på fel sätt, eller är skadat, finns det risk för att brännbar vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från det ej använda batteriet för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Använd endast Bosch-batteriet i produkter från samma tillverkare. Detta skyddar batteriet mot farlig överbelastning.
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Skydda batterierna mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.
Placera inte de magnetiska tillbehören i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Tillbehörens magneter skapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater.
Håll de magnetiska tillbehören på avständ från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Tillbehörens magnetiska påverkan kan leda till irreversibla dataförluster.
Var försiktig! När mätinstrumentet används med Bluetooth® kan störningar förekomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd inte mätinstrumentet med Bluetooth® i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte mätinstrumentet med Bluetooth® i flygplan. Undvik drift i direkt närhet till kroppen under en längre period.
Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens.
Produkt- och prestandabeskrivning
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Rotationslaser
Mätinstrumentet används för bestämning och kontroll av exakta vågräta höjdförlopp, lodlinjer, fluktlinjer och lodpunkter.
Mätinstrumentet kan användas både inomhus och utomhus.
Fjärrkontroll
Fjärrkontrollen är avsedd för styrning av Bosch rotationslaser via Bluetooth®.
Fjärrkontrollen kan användas inomhus och utomhus.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustrationen av mätinstrument och fjärrkontroll på grafiksidorna.
Rotationslaser
(1) Batterifackets lock
(2) Spärr av batterifackets lock
(3) Lutningsknapp neråt ▼/knapp vrid medsols
(4) Lutningsknapp uppåt ▲/knapp vrid motsols
(5) Knapp Linjefunktion
(6) Knapp Rotationsfunktion
(7) Knapp Bluetooth®
(8) Variabel laserstråle
(9) Utgångsöppning laserstrålning
(10) Lodpunkt uppåt ^a)
(11) På-/av-knapp
(12) Statusindikering
(13) Knapp manuell drift
(14) Knapp lutningsinställning
(15) Display
(16) Skåra för inriktning
(17) Bärhandtag
(23) Upplåsningsknapp uppladdningsbart batteri/batteriadapter
(24) Uppladdningsbart batteri ^b)
a) I vertikaldrift gäller lodstrålen uppåt som 90°-referenspunkt.
b) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
(25) Knapp lodpunktsfunktion neråt
(26) Knapp rotationsfunktion
(27) Knapp viloläge
(28) Knapp linjefunktion
(29) Knapp Vrid motsols
(30) Lutningsknapp uppåt
(31) Knapp lutningsinställning
(32) Signalsändningsindikering
(33) Statusindikering X-axel
(34) Statusindikering Y-axel
(35) Lutningsknapp neråt
(36) Knapp vrid medsols
(37) Spärr av batterifackets lock
(38) Serienummer
(39) Batterifackets lock
(40) Fjärrkontroll ^a)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tillbehör/reservdelar
(41) Lasermottagare ^a)
(42) Mätstav ^a)
(43) Stativ ^a)
(44) Väggfäste/inriktningsenhet ^a)
(45) Monteringshål för väggfäste ^a)
(46) Knapp för grovinställning av väggfästet ^a)
(47) Fininställningsskruv för väggfästet ^a)
(48) 5/8"-skruv för väggfäste ^a)
(49) Magnet ^a)
(50) Laserglasögon ^a)
(51) Lasermåltavla ^a)
(52) Rem ^a)
(53) Väska ^a)
a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
206 | Svensk
Tekniska data
| Rotationslaser GRL 600 CHV GRL 650 CHVG |
| Artikelnummer | 3 601 K61 F.. 3 601 K61 V.. |
| Arbetsområde (radie) |
| - Utan lasermottagare max. A) | 30 m 35 m |
| - Med lasermottagare max. 300 m 325 m | |
| Nivelleringsprecision vid ett avständ på 30 m BIC) | |
| - Horisontellt ±1,5 mm ±1,5 mm | |
| - Vertikalt ±3 mm ±3 mm | |
| Självnivelleringsområde ±8,5 % (±5°) ±8,5 % (±5°) | |
| Nivelleringstid (upp till 3 % lutning) 30 s 30 s | |
| Rotationshastighet 150/300/600 varv/min | 150/300/600 varv/min |
| Lutningsfunktion i en/två axlar | ±8,5 % | ±8,5 % |
| Precision lutningsfunktion B)D) | ±0,2 % | ±0,2 % |
| Max. användningshöjd över referenshöjd | 2000 m | 2000 m |
| Relativ luftfuktighet max. | 90 % | 90 % |
| Nersmutsningsgrad enligt IEC 61010-1 | 2E) | 2E) |
| Laserklass | 2 | 2 |
| Lasertyp | 630-650 nm, < 1 mW | 500-540 nm, < 1 mW |
| Divergens | < 1,5 mrad (helvinkel) | < 1,5 mrad (helvinkel) |
| Rekommenderad lasermottagare | LR 60 | LR 65 G |
| Stativfäste (horisontellt/vertikalt) | 5/8" | 5/8" |
| Energiförsörjning mätinstrument |
| - Batteri (litiumjon) | 18 V | 18 V |
| - Batterier (alkali-mangan) (med batteriadapter) | 4 × 1,5 V LR20 (D) | 4 × 1,5 V LR20 (D) |
| Drifttid ca. |
| - Med batteri (4 Ah) | 60 h | 50 h |
| - Med batterier | 70 h | 60 h |
| Bluetooth® mätinstrument |
| - Klass | 1 | 1 |
| - Kompatibilitet F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| - Signalräckvidd max. G) | 100 m 100 m |
| - Driftsfrekvensområde | 2402-2480 MHz | 2402-2480 MHz |
| - Sändningseffekt max. | 6,3 mW | 6,3 mW |
| Bluetooth® smarttelefon |
| - Kompatibilitet F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| - Operativsystem H) | Android 6 (och senare) iOS 11 (och senare) | Android 6 (och senare) iOS 11 (och senare) |
| Vikt motsvarande EPTA-Procedure 01:2014 |
| - Med batteri I) | 4,2-4,8 kg | 4,2-4,8 kg |
| - Med batterier | 4,6 kg | 4,6 kg |
| Mätt (längd × bredd × höjd) | 327 × 188 × 278 mm | 327 × 188 × 278 mm |
| Skyddsklass | IP 68 IP 68 |
| VälttesthöjdI) | 2 m | 2 m |

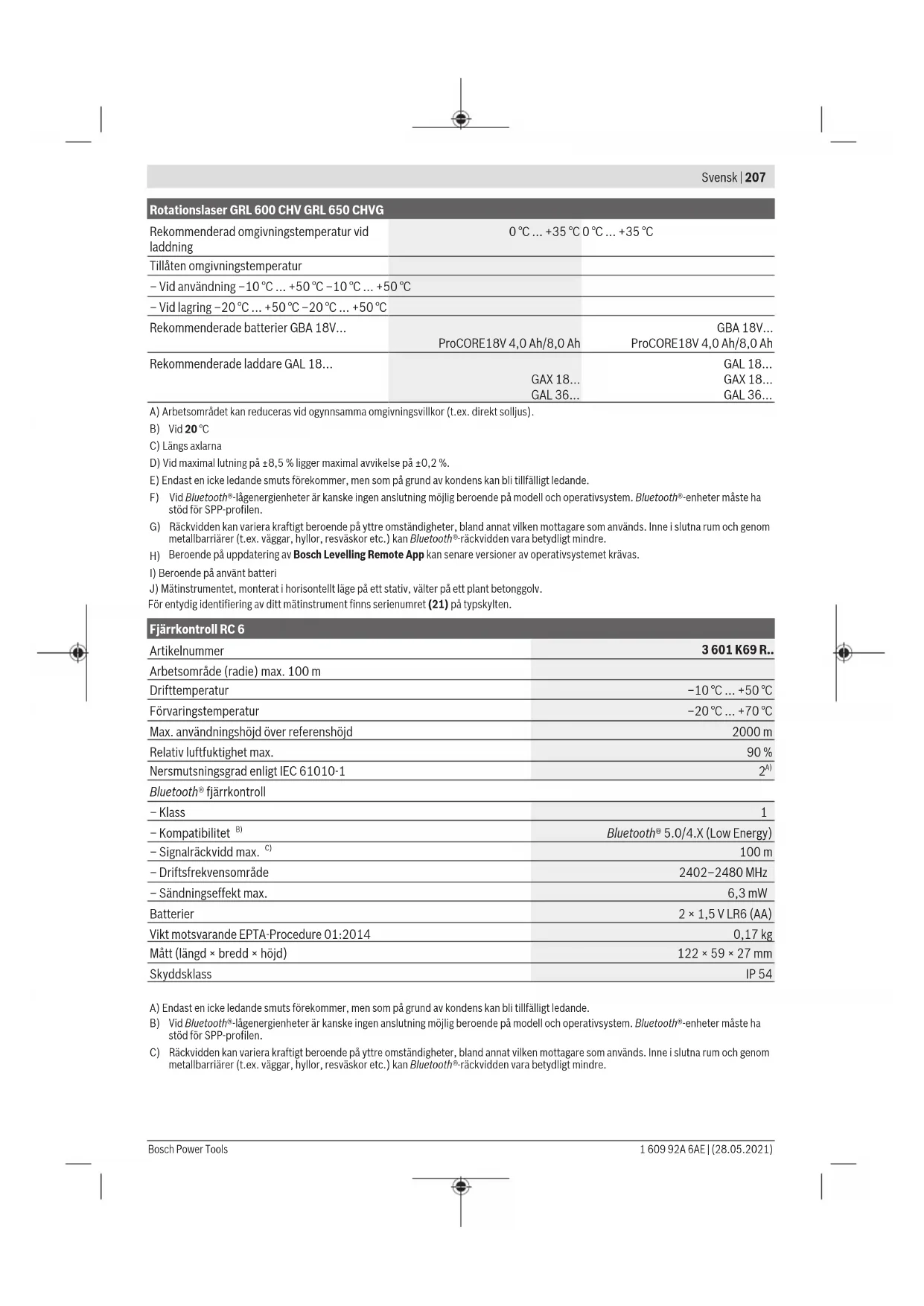

Rotationslaser GRL 600 CHV GRL 650 CHVG
| Rekommenderad omgivningstemperatur vid laddning | 0°C ... +35°C 0°C ... +35°C |
| Tillåten omgivningstemperatur | | |
| - Vid användning -10°C ... +50°C -10°C ... +50°C | | |
| - Vid lagring -20°C ... +50°C -20°C ... +50°C | | |
| Rekommenderade batterier GBA 18V... | ProCORE18V 4,0 Ah/8,0 Ah | GBA 18V... |
| ProCORE18V 4,0 Ah/8,0 Ah |
| Rekommenderade laddare GAL 18... | GAX 18... | GAL 18... |
| GAL 36... | GAX 18... |
| GAL 36... |
A) Arbetsområdet kan reduceras vid ogynnsamma omgivningsvillkor (t.ex. direkt solljus).
B) Vid 20°C
C) Längs axlarna
D) Vid maximal lutning på ±8,5 % ligger maximal avvikelse på ±0,2 %.
E) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.
F) Vid Bluetooth®-lågenergienheter är kanske ingen anslutning möjlig beroende på modell och operativsystem. Bluetooth®-enheter måste ha stöd för SPP-profilen.
G) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth®-räckvidden vara betydligt mindre.
H) Beroende på uppdatering av Bosch Levelling Remote App kan senare versioner av operativsystemet krävas.
I) Beroende på använt batteri
J) Mätinstrumentet, monterat i horisontellt läge på ett stativ, välter på ett plant betonggolv.
För entydig identifiering av ditt mätinstrument finns serienumret (21) på typskylten.
Fjärrkontroll RC 6
| Artikelnummer | 3 601 K69 R.. |
| Arbetsområde (radie) max. 100 m | |
| Drifttemperatur | -10°C ... +50°C |
| Förvaringstemperatur | -20°C ... +70°C |
| Max. användningshöjd över referenshöjd | 2000 m |
| Relativ luftfuktighet max. | 90 % |
| Nersmutsningsgrad enligt IEC 61010-1 | 2^A) |
| Bluetooth® fjärrkontroll | |
| – Klass | 1 |
| – Kompatibilitet B) | Bluetooth® 5.0/4.X (Low Energy) |
| – Signalräckvidd max. C) | 100 m |
| – Driftsfrekvensområde | 2402–2480 MHz |
| – Sändningseffekt max. | 6,3 mW |
| Batterier | 2 × 1,5 V LR6 (AA) |
| Vikt motsvarande EPTA-Procedure 01:2014 | 0,17 kg |
| Mått (längd × bredd × höjd) | 122 × 59 × 27 mm |
| Skyddsklass | IP 54 |
A) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.
B) Vid Bluetooth®-lågenergienheter är kanske ingen anslutning möjlig beroende på modell och operativsystem. Bluetooth®-enheter måste ha stöd för SPP-profilen.
C) Räckvidden kan variera kraftigt beroende på yttre omständigheter, bland annat vilken mottagare som används. Inne i slutna rum och genom metallbarriärer (t.ex. väggar, hyllor, resväskor etc.) kan Bluetooth®-räckvidden vara betydligt mindre.
208 | Svensk
Montering
Energiförsörjning mätverktyg
Mätinstrumentet kan drivas med vanliga batterier eller med ett lithiumjon-batteri från Bosch.
Använd inte vanliga batterier (t.ex. nickel/metallhydrid).
Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i mätverktyget.
Observera: användning av batterier som inte är lämpliga för ditt mätinstrument kan leda till felfunktion eller skador på mätinstrumentet.
Observera: Batteriet levereras delvis laddat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Lithiumjonbatteriet är skyddat mot djupurladdning genom "Electronic Cell Protection (ECP)". Vid urladdat batteri stängs mätinstrumentet av genom en skyddsbrytare.
▶ Starta inte mätinstrumentet igen efter att det stängts av via skyddsbrytaren. Batteriet kan skadas.
Indikering batteristatus
Om batteriet tas ut ur mätinstrumentet kan laddningsnivån visas via de gröna LED-lamporna batteriets status.
Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå.
Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.
Batterityp GBA 18V...
LED Kapacitet
| Fast ljus 3× grönt 60-100 % |
Anvisningar för korrekt hantering av batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.
Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.
Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.
Beakta anvisningarna för avfallshantering.
Drift med batterier
Alkaliska mangan-batterier rekommenderas för mätinstrumentet.
Sätt batterierna i batteriadaptern (22). Se till att polerna hamnar rätt enligt bilden på batteriadaptern.
▶ Batteriadaptern får endast användas i avsedda mätinstrument från Bosch och får inte användas tillsammans med elverktyg.
Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.
Ta ut batterierna från mätinstrumentet om du inte ska använda det under en längre period. Batterierna kan vid långtidslagring i mätverktyget korrodera och självurladdas.
Byta batteri (se bild A)
För att byta batterier, skjut låset (2) på batterifackets lock till position och fäll upp locket (1).
Skjut antingen in ett laddat batteri (24) eller batteriadaptern (22) med isatta batterier i batterifacket tills de snäpper fast hörbart.
För att ta ut batterierna (24) resp. batteriadaptern (22), tryck på upplåsningsknappen (23) och dra ut batteriet resp. batteriadaptern ur batterifacket. Bruka inte våld.
Stäng batterifackets lock (1) och skjut låset (2) till position 0.
Laddningsstatusvisning
Laddningsindikeringen (d) på displayen visar batteriernas laddningsnivå:
Indikering Kapacitet
| 60 - 100 % |
| 30 - 60 % |
| 5 - 30 % |
| 0 - 5 % |
Om batteriet resp. batterierna är tomma visas under några sekunder ett varningsmeddelande och statusindikeringen (12) blinkar rött i snabb takt. Därefter stängs mätinstrumentet av.
Energiförsörjning med fjärrkontroll
För fjärrkontrollen rekommenderar vi alkali-mangan-batterier.
Vrid arreteringen (37) på batterifackets lock (t.ex. med ett mynt) till position 2äll upp batterifackslocket (39) och sätt in batterierna.
Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.
Stäng batterifackets lock (39) och vrid arreteringen (37) till position
Ta bort batterierna ur fjärrkontrollen om den inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring i fjärrkontrollen.
Observera: funktionen Bluetooth® förblir aktiv så länge batterierna sitter i fjärrkontrollen. För att förhindra energiförbrukning på grund av denna funktion kan du ta ut batterierna.
Drift
- Skydda mätinstrumentet och fjärrkontrollen mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet och fjärrkontrollen för extrema temperaturer eller stora
temperatursvängningar. Låt inte kameran ligga under en längre tid t. ex. i en bil. Låt temperaturen jämnas ut innan du använder mätinstrumentet och fjärrkontrollen om de har utsatts för stora temperaturväxlingar. Innan du fortsätter arbeta med mätinstrumentet, utför alltid (se „Precisionskontroll av mätinstrumentet“, Sidan 215). Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik kraftiga stötar eller fall hos mätinstrumentet.
Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionskontroll av mätinstrumentet“, Sidan 215).
Driftstart av fjärrkontrollen
Så länge insatta batterier har tillräcklig spänning bibehålls fjärrkontrollens funktion.
Tryck på valfri knapp på fjärrkontrollen för att aktivera den. Axlarnas status på rotationslasern öppnas och visas i statusindikeringarna (33) och (34) på fjärrkontrollen.
Så länge statusindikeringarna lyser ändras motsvarande inställning på rotationslasern för varje tryck på en knapp på fjärrkontrollen. Om en signalsändningsindikering (32) lyser på fjärrkontrollen visar det att en signal har sänts.
För att spara energi avaktiveras fjärrkontrollen efter kort tid och statusindikeringarna (33) och (34) försvinner igen.
Med fjärrkontrollen kan mätinstrumentet inte slås på och av.
Håll arbetsområdet fritt från hinder som kan reflektera eller förhindra laserstrålen. Täck över speglande och blanka ytor. Mät inte genom glasrutor
eller liknande material. Mätresultatet kan bli felaktigt på grund av en reflekterad eller förhindrad laserstråle.
Ställa upp mätinstrumentet
Horisontalläge
Vertikalläge
Ställ mätinstrumentet på ett stabilt underlag i horisontellt eller vertikalt läge, montera det på ett stativ (43) eller i väggfästet (44) med uppriktningsenhet.
På grund av den höga nivelleringsnoggrannheten reagerar mätinstrumentet känsligt för vibrationer och lägesförändringar. Kontrollera därför att mätinstrumentet sitter stadigt för att undvika driftavbrott till följd av efternivelleringar.
Använda mätinstrumentet
Mätinstrumentets huvudfunktioner styrs via knapparna på mätinstrumentet samt via fjärrkontrollen (40). Ytterligare funktioner är tillgängliga via fjärrkontrollen (40),
lasermottagaren (41) eller via Bosch Levelling Remote App (se „Översikt över funktionernas kontrollmöjligheter“, Sidan 221).
För indikering i displayen (15) på mätinstrumentet gäller:
– Vid första tryck på en funktionsknapp (t.ex. knappen linjefunktion (5)) visas aktuella inställningar för funktionen. Vid nästa tryck på funktionsknappen ändras inställningarna.
- I den undre delen av displayen visas de olika menyerna för funktionsknapp-symbolerna (i). Med tillhörande funktionsknappar som sitter runt displayen kan de funktioner som visas med symbolerna (i) utföras (se bild B). Symbolerna visar - beroende på tillhörande meny - de funktionsknappar som kan användas (t.ex. knappen rotationsdrift (6)) eller ytterligare funktioner som Fortsätt (Tillbaka () eller Bekräfta ().
- Via funktionsknapp-symbolerna (i) kan man också se om knapparna lutningsknapp neråt/vrid medsols (3) samt lutningsknapp uppåt/knapp vrid motsols (4) i aktuell meny fungerar för lutning neråt (▼) resp. uppåtlutning (▲) eller för vridning medsols (♂) resp. motsols ( )
- 5 s efter senaste knapptryckning återgår indikeringen automatiskt till startskärmen.
- Vid varje knapptryck resp. varje signal som när mätinstrumentet tänds displayen (15). Belysningen slocknar ca. 1 minut efter senaste knapptryck.
Lutning resp. vridning i olika funktioner kan göras snabbare om motsvarande lutnings- resp. vridknapp på mätinstrumentet resp. fjärrkontrollen trycks in under en längre tid.
Vid avstängning av mätinstrumentet återställs alla funktioner till standardinställning.
210 | Svensk
In- och urkoppling
Observera: utför en precisionskontroll efter första idrifttagandet samt varje gång innan arbetet påbörjas enligt (se „Precisionskontroll av mätinstrumentet“, Sidan 215).
För inkoppling av mätinstrumentet, tryck på strömbrytaren (11). Under några sekunder visas en startsekvens, därefter startskärmen. Mätinstrumentet skickar den variabla laserstrålen (8) samt lodstrålen uppåt (10) ur laseröppningarna (9).
Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen även om du står på längre avständ.
Nivelleringen börjar automatiskt och visas med den blinkande symbolen för nivellering i displayen, de blinkande laserstrålarna på displayen, de blinkande laserstrålarna och den blinkande statusindikeringen (12) visar (se „Nivelleringsautomatik“,
Sidan 212).
Efter fullförd nivellering visas startbildskärmen, laserstrålarna lyser fast, rotationen startar och statusindikeringen (12) lyser fast grönt.
Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.
För att stänga av mätinstrumentet, håll på-/av-knappen (11) intryckt tills avstängningssymbolen visas på displayen.
Om högsta tillåtna drifttemperatur på 50 °C överskrids visas ett varningsmeddelande under några sekunder på displayen och statusindikeringen (12) blinkar rött.
Därefter stängs mätinstrumentet av för att skydda laserdioden. Efter avkylning är mätinstrumentet redo för drift och kan startas på nytt.
Upprätta anslutning till fjärrkontrollen/lasermottagaren
I leveranstillständ är mätinstrumentet och medföljande fjärrkontroll (40) samt medföljande lasermottagare (41) redan ansluten via Bluetooth®.
För att ansluta fjärrkontrollen eller lasermottagaren, håll knappen Bluetooth® (7) intryckt tills symbolen för anslutning till fjärrkontrollen/
lasermottagaren visas på displayen.
För att upprätta en anslutning till fjärrkontrollen, tryck samtidigt på knapparna vrid motsols (29) och vrid medsols (36) på fjärrkontrollen tills statusindikeringarna (33) och (34) börjar blinka. Medan
anslutningen till fjärrkontrollen upprättas blinkar statusindikeringarna på fjärrkontrollen omväxlande i grönt. För att upprätta en anslutning till lasermottagaren håller du knapparna X-axel och Y-axel på lasermottagaren intryckta tills meddelandet om att en anslutning upprättats visas på lasermottagarens display. Beakta lasermottagarens bruksanvisning.
Anslutningen till fjärrkontrollen resp. till lasermottagaren bekräftas på displayen.
När en anslutning till fjärrkontrollen har upprättats lyser statusindikeringarna (33) och (34) på fjärrkontrollen grönt i 3 s.
Om ingen anslutning kunde upprättas visas ett felmeddelande på displayen. Om anslutningen till fjärrkontrollen misslyckats lyser
statusindikeringarna (33) och (34) på fjärrkontrollen rött i 3 s.
Två lasermottagare kan vara anslutna till mätinstrumentet samtidigt och arbeta med mätinstrumentet.
Om ytterligare fjärrkontroller eller lasermottagare ansluts raderas den äldsta anslutningen.
Fjärrstyrning via Bosch Levelling Remote App
Mätinstrumentet är utrustad med en Bluetooth®-modul som tillåter trådlös fjärrstyrning via en smarttelefon med Bluetooth®-gränssnitt.
För använda denna funktion behövs appen "Bosch Levelling Remote App". Dessa kan du ladda ner från en app store (Apple App Store, Google Play Store) beroende på enhet. Information om systemkrav för en Bluetooth® anslutning hittar du på Bosch webbsidor under www.bosch-pt.com. Vid fjärrstyrning med Bluetooth® kan fördröjningar uppstå mellan mobil enhet och mätinstrument vid dålig mottagning. Funktionen Bluetooth® är aktiverat som standard. För att stänga av Bluetooth® för fjärrkontrollen via appen, tryck på knappen Bluetooth® (7). På startskärmen slocknar indikeringen anslutning via Bluetooth® (b).
För att aktivera Bluetooth® för fjärrstyrning via app igen, tryck kort på knappen Bluetooth® (7). Symbolen för upprättande av anslutning till smarttelefonen visas på displayen. Se till att gränssnittet för Bluetooth® är aktiverat på din mobila enhet.
Upprättad anslutning bekräftas på displayen. På startskärmen visas anslutningen med indikeringen anslutning via Bluetooth® (b).
Om ingen anslutning kunde upprättas visas ett felmeddelande på displayen.
Efter start av Bosch-appen upprättas förbindelsen mellan mobil enhet och mätverktyg. Om flera aktiva mätverktyg upptäcks, välj ditt mätverktyg i listan. Om bara ett aktivt mätverktyg hittas upprättas en automatisk anslutning.
Anslutningen via Bluetooth® kan avbrytas på grund av för stort avständ eller hinder mellan mätinstrument och mobil enhet samt på grund av elektromagnetiska störningskällor. I detta fall startas den nya anslutningen automatiskt.
Viloläge
Under arbetspauser kan du försätta mätinstrumentet i viloläge. Då sparas alla inställningar.
För att aktivera viloläget, tryck kort på på-/av-knappen (11). I efterföljande meny trycker du på på-/av-knappen (11) tills viloläget har valts. Bekräfta ditt val med ågenom att trycka på knappen lutningsinställning (14).
Som alternativ kan du aktivera viloläget genom att trycka på knappen viloläge (27) på fjärrkontrollen.
När viloläget är aktiverat visas symbolen viloläge på displayen. Statusindikeringen (12) blinkar grönt i långsam takt. Stötvarningsfunktionen förblir aktiverad, alla inställningar sparas.
För att inaktivera viloläget, tryck kort på på-/av-knappen (11) på mätinstrumentet eller knappen viloläge (27) på fjärrkontrollen.
Du kan också stänga av mätinstrumentet i viloläge. Håll på/- av-knappen (11) intryckt tills avstängningssymbolen visas på displayen. Alla andra knappar på mätinstrumentet och fjärrkontrollen är inaktiverade.
Aktivering och inaktivering av viloläget är också möjligt via
Knappsatsen på mätinstrumentet och fjärrkontrollen kan låsas via Bosch Levelling Remote App. Symbolen knapplås visas på mätinstrumentets display.
Knapplåset kan låsas upp på följande sätt:
- via Bosch Levelling Remote App
- genom att mätinstrumentet stängs av och slås på med på-/av-knappen (11)
- genom att knapparna ▲/ (4) och ▼/ (3) på mätinstrumentet trycks in samtidigt.
Driftstyper
Inriktning av X- och Y-axel
Inriktning av X- och Y-axeln är markerat över rotationshuvudet på höljet. Markeringarna ligger precis över skårorna för inriktning (16) nederst på höljet samt på det undre handtaget. Med hjälp av skårorna för inriktning kan du rikta in mätinstrumentet längs axlarna.
Alla tre driftsätt är möjliga både i mätinstrumentets horisontal- och vertikalläge.
Rotationsfunktion
Rotationsfunktionen rekommenderas särskilt vid användning av lasermottagare. Du kan välja mellan olika rotationshastigheter.
Linjefunktion
I detta driftsätt rör sig den variabla laserstrålen i en begränsad öppningsvinkel. Laserstrålens synlighet är därför bättre än vid rotationsfunktion. Du kan välja mellan fyra öppningsvinklar.
Punktfunktion
I detta driftsätt uppnås den bästa synligheten av den variabla laserstrålen. Den används t. ex. för enkel projicering av höjder eller för kontroll av fluktning.
Linje- och punktfunktionerna är inte lämpliga för användning tillsammans med lasermottagaren (41).
Rotationsfunktion
Efter varje avstängning befinner sig mätinstrumentet i rotationsdrift med standard-rotationshastighet (600 v/min).
212 | Svensk
För att koppla om från linje- till rotationsfunktion, tryck på knappen (6) eller knappen rotationsfunktion (26) på fjärrkontrollen.
För att ändra rotationshastigheten, tryck på knappen
rotationsfunktion (6) på mätinstrumentet eller knappen
rotationsfunktion (26) på fjärrkontrollen tills önskad hastighet visas på displayen.
På startskärmen visas inställd hastighet genom indikeringen rotationshastighet (h).
Vid användning av lasermottagare ska högsta rotationshastigheten väljas. Vid arbeten utan lasermottagare, reducera rotationshastigheten för att förbättra synligheten för laserstrålen och använd laserglasögon (50).
Tryck på knappen för linjefunktion (5) eller knappen (28) på fjärrkontrollen för att växla till linjefunktion eller punktfunktion.
För att ändra öppningsvinkeln, tryck på knappen linjefunktion (5) eller knappen linjefunktion (28) på fjärrkontrollen tills önskat driftsätt visas på displayen. Öppningsvinkeln minskas stegvis för varje knapptryck tills punktfunktionen har aktiverats. Vid 360° befinner sig mätinstrumentet
i rotationsdrift igen, rotationshastigheten är den som senast ställts in.
Observera: på grund av tröghet kan lasern i ringa grad svänga ut över laserlinjens slutpunkter.
Vrid linje/punkt inom rotationsplanet
Vid linje- och punktfunktion kan du positionera laserlinjen resp. laserpunkten inom laserns rotationsnivå. Vridning i 360° är möjligt.
För att vrida motsols trycker du på knappen (4) på mätinstrumentet eller på knappen vrid motsols (29) på fjärrkontrollen.
För att vrida medsols trycker du på knappen Ⓓ(3) på mätinstrumentet eller på knappen vrid medsols (36) på fjärrkontrollen.
Så här vrids rotationsplanet i vertikalläge
När mätinstrumentet är i vertikalläge kan du vrida laserpunkten, laserlinjen eller rotationsnivån för enkel fluktning eller parallell inriktning inom ett område på ±8,5 % runt X-axeln.
För att starta funktionen, tryck på knappen lutningsinställning (14) på mätinstrumentet eller knappen lutningsinställning (31) på fjärrkontrollen. Menyn för Y-axelns lutningsinställning visas och symbolen för Y-axeln blinkar.
För att vrida rotationsnivån, tryck på knappen ▲ (4) resp. ▼ (3) på mätinstrumentet eller lutningsknappen uppåt (30) resp. neråt (35) på fjärrkontrollen tills önskad position har uppnätts.
Automatisk lodstrålefunktion neråt vid vertikalläge
För att rikta in mätinstrumentet mot en referenspunkt på golvet i vertikalläge kan du vrida den variabla laserstrålen (8) neråt som lodpunkt. Lodpunktsfunktionen kan endast startas med hjälp av fjärrkontrollen eller via Bosch Levelling Remote App.
Den variabla laserstrålen är inte självnivellerande som lodpunkt. Kontrollera därför att mätinstrumentet är nivellerat vid start av lodpunktsfunktionen.
För att starta lodpunktsfunktionen neråt trycker du på knappen lodpunktsfunktion (25) på fjärrkontrollen. Under lodrät inriktning av den variabla laserstrålen visas symbolen lodpunktsfunktion på displayen. Efter fullförd inriktning
visas indikeringen lodpunktsfunktion (e) på startskärmen.
Nivelleringsautomatik
Översikt
Efter påslagning kontrollerar mätinstrumentet vågrätt resp. lodrätt läge och utjämnar ojämnheter inom självnivelleringsområdet på ca. ±8,5 % (±5°) automatiskt.
Under nivelleringen blinkar symbolen för nivellering på displayen. Samtidigt blinkar statusindikeringen (12) på mätinstrumentet samt statusindikering för motsvarande axel ((34) resp. (33)) på fjärrkontrollen i grönt.
Tills nivelleringen har avslutats är rotationen stoppad och laserstrålarna blinkar. Efter avslutad nivellering visas startskärmen. Laserstrålarna lyser fast och rotationen börjar. Statusindikeringen (12) på mätinstrumentet samt statusindikeringen på nivellerad axel ((34) resp. (33)) på fjärrkontrollen lyser fast i grönt.
Om mätinstrumentet står mer än 8,5 % snett eller inte är placerad i horisontellt eller vertikalt läge kan nivelleringen inte utföras. På
displayen visas ett felmeddelande och statusindikeringen (12) blinkar rött.
Positionera mätinstrumentet på nytt och avvakta nivelleringen.
Om maximal nivelleringstid har överskridits avbryts nivelleringen med ett felmeddelande.
Positionera mätinstrumentet på nytt och tryck kort på strömbrytaren (11) för att starta om nivelleringen.
Lägesförändring
Är mätinstrumentet nivellerat kontrollerar det ständigt det vägräta resp. lodräta läget. Vid lägesförändringar sker nivelleringen automatiskt.
Minimala lägesändringar utjämnas utan avbrott i driften. Byggplatsens vibrationer och vindens inverkan kompenseras sålunda automatiskt.
Vid större lägesförändringar stoppas laserstrålens rotation för att undvika felmätningar under nivelleringen och laserstrålarna blinkar. På displayen visas nivelleringssymbolen. Eventuellt utlöses chockvarningsfunktionen.
Mätinstrumentet upptäcker horisontellt resp. vertikalt läge automatiskt. För att växla mellan horisontellt och vertikalt läge, stäng av mätinstrumentet, positionera det på nytt och slå på det igen.
Om läget ändras utan avstängning och påslagning visas ett felmeddelande och statusindikeringen (12) blinkar rött i snabb takt. Tryck kort på på/-avknappen (11) för att starta om nivelleringen.
Chockvarningsfunktion
Mätinstrumentet har en chockvarningsfunktion. Den förhindrar lägesförändringar resp. skakningar hos mätinstrumentet eller, vid vibrationer i marken, nivellering i ändrad position därmed fel på grund av förskjutning av mätinstrumentet.
GRL 650 CHVG: stötvarningsfunktionen har
2 känslighetsnivåer. När mätinstrumentet slagits på är hög
känslighet inställt.
Aktivera stötvarning:
Stötvarningsfunktionen är aktiverad som standard. Den aktiveras 30 s efter påslagning av mätinstrumentet. Under aktiveringen blinkar indikeringen stötvarningsfunktion (c) på displayen. Efter aktiveringen lyser symbolen fast.
Stötvarning utlöst:
Om mätinstrumentets vertikala läge ändras eller om en kraftig skakning registreras utlöses stötvarningssystemet: rotationen hos lasern stoppas och ett felmeddelande blinkar. Statusindikeringen (12) blinkar rött i snabb takt och en varningssignal med snabb tonföljd
hörs.
Bekräfta varningsmeddelandet med 75 genom att trycka på knappen lutningsinställning (14) på mätinstrumentet eller på knappen lutningsinställning (31) på fjärrkontrollen. Vid arbeten med nivelleringsautomatik (inklusive lutningsdrift) startas nivelleringen automatiskt på nytt.
Kontrollera nu laserstrålens position vid en referenspunkt och korrigera ev. höjden resp. inriktningen av mätinstrumentet.
Ändra/stänga av stötvarningsfunktion:
På startskärmen visas aktuell inställning med indikeringen stötvarning (c):
Stötvarningsfunktionen är aktiverad med hög känslighet.
GRL 650 CHVG: stötvarningsfunktionen är aktiverad med reducerad känslighet.
Stötvarningsfunktionen är inaktiverad.
För att ändra inställningen för stötvarningsfunktionen, tryck kort på på-av-knappen (11). I efterföljande meny trycker du på på-av-knappen (11) tills önskad inställning har valts. Bekräfta ditt val medgenom att trycka på knappen lutningsinställning (14).
nar valts. Bekranta ditt var medogenom att trycka på knappen lutningsinställning (14).
Lutningsdrift vid horisontellt läge
Om mätinstrumentet befinner sig i horisontellt läge kan X-axeln och Y-axeln lutas inom ett område på ±8,5 %, oberoende av varandra.
För lutning av X-axeln, tryck en gång på knappen lutningsinställning (14) på mätinstrumentet eller på knappen lutningsinställning (31) på fjärrkontrollen. Menyn för lutningsinställning av X-axeln visas.
Ställ in önskad lutning med knapparna ▲ (4) resp. ▼ (3) på mätinstrumentet eller med lutningsknappen uppåt (30) resp. neråt (35) på fjärrkontrollen. Om du trycker samtidigt på båda lutningsknappar på mätinstrumentet eller på fjärrkontrollen återställs lutningen till 0,00 %.
För lutning av Y-axeln, tryck en gång på knappen lutningsinställning (14) på mätinstrumentet eller på knappen lutningsinställning (31) på fjärrkontrollen. Menyn för lutningsinställning av Y-axeln visas.
Ställ in önskad lutning enligt beskrivningen för X-axeln.
Några sekunder efter senaste knapptryck aktiveras vald lutning på mätinstrumentet. Fram tills dess att lutningsinställningen avslutas blinkar laserstrålen och symbolen för lutningsinställning i displayen.
Efter avslutad lutningsinställning visas inställt lutningsvärde för de båda axlarna. Statusindikeringen (12) på mätinstrumentet lyser fast i rött. På fjärrkontrollen lyser statusindikeringen för lutad axel ((34) och/eller (33)) fast i rött.
Sparade lutningar för lutningsfunktion vid horisontalläge (GRL 650 CHVG)
Mätinstrumentet sparar de 4 senast använda lutningsvärdena för båda axlar. Som alternativ till ny inställning av lutningen kan du hämta dessa sparade lutningskombinationer.
Starta lutningsfunktion för X-axeln (se „Lutningsdrift vid horisontellt läge“, Sidan 213).
För att öppna sparade lutningar trycker du på linjefunktion (5) på mätinstrumentet eller knappen linjefunktion (28) på fjärrkontrollen.
För att välja en av de 4 sparade kombinationerna, tryck på knappen linjefunktion (5) på mätinstrumentet eller knappen linjefunktion (28) på fjärrkontrollen tills önskad kombination visas på displayen.
Tryck på knappen lutningsinställning (14) på mätinstrumentet (keller knappen lutningsinställning (31) på fjärrkontrollen för att bekräfta ditt val. Några sekunder efter knapptryck aktiveras lutningskombinationen på mätinstrumentet (se „Lutningsdrift vid horisontellt läge“, Sidan 213).
För att ställa in ett annat värde än det som sparats, tryck på knappen ▲ (4) på mätinstrumentet (☐ller lutningsknappen uppåt (30) på fjärrkontrollen. Indikeringen återgår till inställningsmenyn lutningsdrift (se „Lutningsdrift vid horisontellt läge“, Sidan 213).
SlopeProtect
Temperaturförändringar hos mätinstrumentet kan påverka axlarnas inställda lutning.
För att undvika felaktiga mätningar justeras axlarnas lutning på nytt om inställd temperaturdifferens överskrids: mätinstrumentet nivelleras, därefter återgår det till lutningsfunktion med senast inställda värden.
Äterställning av lutningen sker vid temperaturändringar på ≥5 °C.
GRL 650 CHVG: med hjälp av Bosch Levelling Remote App kan temperaturdifferensen sänkas till 2 °C eller funktionen SlopeProtect stängas av. Inställningen sparas inte vid avstängning av mätinstrumentet.
Manuell drift
Mätinstrumentets nivelleringsautomatik kan stängas av (manuell drift):
- Vid horisontellt läge för båda axlar, oberoende av varandra
- Vid vertikalläge för X-axeln (Y-axeln kan inte nivelleras vid vertikalläge).
Vid manuell drift är uppställning av mätinstrumentet i valfritt snedläge möjligt. Dessutom kan axlarna lutas inom ett område på ±8,5 % på mätinstrumentet, oberoende av varandra. Lutningsvärdet för en axel i manuell drift visas inte på displayen.
Statusindikeringen (12) på mätinstrumentet lyser fast i rött när:
- minst en axel är inställd på manuell drift vid horisontellt läge
- X-axeln är inställd på manuell drift i vertikalläge.
På fjärrkontrollen lyser statusindikeringen Y-axel (34) resp. statusindikeringen X-axel (33) fast i rött när motsvarande axel är inställd på manuell drift.
Manuell drift kan inte startas via fjärrkontrollen.
Manuell drift vid horisontellt läge
För avstängning av
nivelleringsautomatiken, tryck på
knappen manuell drift (13) tills
önskad inställningskombination har
uppnåtts för båda axlar. I det
avbildade exemplet är
nivelleringsautomatiken för X-axeln
inaktiverad, Y-axeln nivelleras
fortfarande.
För att luta en axel med inaktiverad nivelleringsautomatik, tryck på knappen lutningsinställning (14), medan menyn manuell drift visas.
Om nivelleringsautomatiken bara är inaktiverat för en axel kan du endast ändra lutningen för denna axel. Vid manuell drift av båda axlar kan du växla mellan axlarna genom att trycka på knappen lutningsinställning (14). På displayen blinkar symbolen för de axlar vars lutning kan ändras.
Luta vald axel med knapparna med knapparna ▲ (4) resp. ▼ (3) till önskad position.
Manuell drift vid vertikalt läge
För inaktivering av
nivelleringsautomatiken för X-axeln,
tryck en gång på knappen för manuell
drift (13). (Y-axeln kan inte nivelleras
vid vertikalläge.)
För att luta X-axeln utan nivelleringsautomatik, tryck på knappen lutningsinställning (14), medan menyn för manuell drift visas. På displayen blinkar symbolen för X-axeln.
Luta X-axeln med knapparna med knapparna ▲ (4) resp. ▼ (3) till önskad position.
För att vrida Y-axeln, tryck på knappen lutningsinställning (14) igen, medan menyn för manuell drift visas. På displayen blinkar symbolen för Y-axeln.
Vrid Y-axeln med knapparna med knapparna ▲ (4) resp. ▼ (3) till önskad position.
Funktioner
Läge CenterFind
I läge CenterFind försöker mätinstrumentet automatiskt att rikta laserstrålen mot lasermottagarens mittlinje genom att rotationshuvudet rör sig uppåt och neråt. Laserstrålen kan riktas in efter mätinstrumentets X- eller Y-axel.
Läget CenterFind startas på lasermottagaren. Läs och följ bruksanvisningen för lasermottagaren.
Under sökningen visas symbolen CenterFind för en eller båda axlar på mätinstrumentets display, och statusindikeringen (12) blinkar rött.
Om laserstrålen kunde riktas in till lasermottagarens mittlinje avslutas läget CenterFind automatiskt och beräknad lutning visas på startskärmen.
Om laserstrålen inte kunde riktas in till lasermottagarens mittlinje stoppas laserstrålens rotation och ett felmeddelande visas på displayen. Tryck på valfri knapp för att stänga felmeddelandet. Axeln nivelleras till 0 % igen.
Kontrollera om mätinstrumentet och lasermottagaren är korrekt uppställda och starta läget på nytt. Lasermottagaren måste befinna sig inom svängradien på ±8,5 % hos mätinstrumentet.
Observera: vid användning av läget CenterFind kan inställningen för båda axlar ändras, även om en ax axlarna inte har riktats mot lasermottagaren.
Läge CenterLock (GRL 650 CHVG)
I läge CenterLock försöker mätinstrumentet automatiskt att rikta laserstrålen mot lasermottagarens mittlinje genom att rotationshuvudet rör sig uppåt och neråt. Till skillnad från läget CenterFind kontrolleras lasermottagarens position
och mätinstrumentets lutning anpassas automatiskt. Lutningarna visas inte på displayen.
Vid arbete i läget CenterLock, se noga till att mätinstrumentet och lasermottagaren inte flyttas oavsiktligt. Eftersom lutningen anpassas automatiskt vid varje positionsändring kan i detta fall felaktiga resultat uppstå.
Laserstrålen kan riktas in efter mätinstrumentets X- eller Y-axel.
Läget CenterLock startas och avslutas på lasermottagaren. Läs och följ bruksanvisningen för lasermottagaren.
Under sökningen visas symbolen CenterLock för en eller båda axlar på mätinstrumentets display, och statusindikeringen (12) blinkar rött.
Om laserstrålen inte kunde riktas in på lasermottagarens mittlinje visas symbolen CenterLock i startskärmen för en eller båda axlar. Lutningarna visas inte.
Om laserstrålen inte kunde riktas in till lasermottagarens mittlinje stoppas laserstrålens rotation och ett felmeddelande visas på displayen. Tryck på valfri knapp för att stänga felmeddelandet. Axeln nivelleras till 0 % igen.
Kontrollera om mätinstrumentet och lasermottagaren är korrekt uppställda och starta läget på nytt. Lasermottagaren måste befinna sig inom svängradien på ±8,5 % hos mätinstrumentet.
Observera: vid användning av läget CenterLock kan inställningen för båda axlar ändras, även om en ax axlarna inte har riktats mot lasermottagaren.
I rotationsläge kan du stänga av den variabla laserstrålen (8) för en eller flera fjärdedelar av rotationsplanet. Därmed är det möjligt att begränsa riskerna genom laserstrålning på vissa områden. Dessutom kan störningar hos andra apparater på grund av laserstrålen, eller störningar hos lasermottagaren på grund av oönskad reflektering, undvikas. Avstängning av enskilda fjärdedelar kan endast utföras via Bosch Levelling Remote App. De fjärdedelar där laserstrålen är synlig visas i indikeringen laser-driftsätt (a) på startskärmen.
Precisionskontroll av mätinstrumentet
Nedanstående arbeten bör bara utföras av väl utbildade och kvalificerade personer. Lagenligheterna vid genomförandet av en noggrannhetskontroll eller kalibrering av ett mätinstrument ska vara kända.
216 | Svensk
Precisionspåverkan
Den största påverkan kommer från omgivningstemperaturen. Särskilt temperaturskillnader från golvet och uppåt kan distrahera laserstrålen.
För att minimera termisk påverkan från värme som stiger upp från golvet rekommenderas användning av mätinstrumentet på ett stativ. Ställ också mätinstrumentet i mitten av arbetsytan om möjligt.
Förutom yttre påverkan kan även apparatspecifik påverkan (som fall eller stötar) leda till avvikelser. Kontrollera därför nivelleringsnoggrannheten innan varje gång du börjar arbeta.
Om mätinstrumentet överskrider maximal avvikelse vid en av nedanstående mätningar, utför en kalibrering med (se „Kalibrera mätinstrumentet“, Sidan 216) eller låt Bosch kundtjänst kontrollera mätinstrumentet.
Kontrollera nivelleringsprecisionen vid horisontellt läge
För ett tillförlitligt och precist resultat rekommenderas kontroll av nivelleringsprecisionen på en fri mätsträcka på 30 m på fast underlagg framför en vägg. Utför en komplett mätning för vardera axel.
- Montera mätinstrumentet i horisontalläge på 30 m avständ från väggen på ett stativ eller ställ upp det på ett fast plant underlag. Sätt på mätinstrumentet.
30 m
- Märk efter avslutad nivellering upp laserstrålens mitt på väggen (punkt I).
- Vrid mätinstrumentet i 180° utan att ändra höjden. Låt det nivelleras och märk ut laserstrålens mitt på väggen (punkt II). Se till att punkt II ligger lodrätt över resp. under punkt I.
Upprepa mätningen för den andra axeln. Sväng mätinstrumentet före varje mätning i 90°.
På mätsträckan 30 m är maximalt tillåten avvikelse
±1,5 mm. Differensen d mellan punkterna I och II får därför vid varje mätning vara högst 3 mm.
Kontrollera nivelleringsprecisionen vid vertikalt läge
För kontroll behöver du en fri mätsträcka på fast underlag framför en 10 m hög vägg. Fäst en lodlina på väggen.
- Ställ upp mätinstrumentet i vertikalläge på ett fast, plant underlag. Slå på mätinstrumentet och låt det nivelleras.
d
- Rikta in mätinstrumentet så att laserstrålen går exakt mot mitten på laserlinans övre ända. Differensen d mellan laserstrålen och lodlinan vid linans undre ända anger mätinstrumentets avvikelse från lodlinjen.
Vid en mätsträcka på 10 m är maximalt tillåten avvikelse
±1 mm. Differensen d får alltså vara högst 1 mm.
Kalibrera mätinstrumentet
Nedanstående arbeten bör bara utföras av väl utbildade och kvalificerade personer. Lagenligheterna vid genomförandet av en noggrannhetskontroll eller kalibrering av ett mätinstrument ska vara kända.
- Utför kalibrering av mätinstrumentet mycket noga eller låt Bosch kundtjänst kontrollera det. En oprecis kalibrering leder till felaktiga mätresultat.
▶ Starta endast kalibreringen om du måste genomföra en kalibrering av mätinstrumentet. Så snart mätinstrumentet är i kalibreringsläget ska kalibreringen genomföras ända till slutet med yttersta noggrannhet så att det inte efteråt skapas några felaktiga mätresultat.
Kontrollera nivelleringsprecisionen efter varje
kalibrering (se „Precisionskontroll av mätinstrumentet“, Sidan 215). Om avvikelsen ligger utanför maximalt tillåtna värden, Bosch kundtjänst kontrollera mätinstrumentet.
Kalibrering av X- och Y-axel
Kalibrering av GRL 600 CHV är endast möjligt med lasermottagaren LR 60, kalibrering av GRL 650 CHVG endast med LR 65 G. Lasermottagaren måste vara ansluten till mätinstrumentet via Bluetooth® (se „Upprätta anslutning till fjärrkontrollen/lasermottagaren“, Sidan 210).
Mätinstrument och lasermottagare får inte ändras i sin position under kalibreringen (utom de inriktningar/vridningar som beskrivs här). Ställ därför mätinstrumentet på ett fast, plant underlag och se till att lasermottagaren sitter fast.
Kalibreringen ska om möjligt utföras via Bosch Levelling
Remote App. Vid styrning via app elimineras risken för fel, annars kan mätinstrumentets position förändras vid oförsiktiga tryck på knapparna.
Vid kalibrering utan app måste motsvarande knappar tryckas in på mätinstrumentet och fjärrkontrollen kan inte användas under kalibrering.
Du behöver en frí mätsträcka på 30 m på fast underlag. Om inga sådana mätsträckor finns tillgängliga kan kalibreringen också utföras med lägre nivelleringsprecision på en 15 m lång mätsträcka.
Montera mätinstrument och lasermottagare för kalibreringen:
Montera mätinstrumentet i horisontellt läge 30 m resp. 15 m från lasermottagaren på stativet (43) eller ställ det på ett fast, plant underlag.
Fäst lasermottagaren så att den sitter stadigt i lämplig höjd:
- antingen på en vägg eller annan yta med magneter, eller på lasermottagarens krok,
– eller på ett hjälpmedel med stabilt fäste och lasermottagarens hållare.
Beakta lasermottagarens bruksanvisning.
Rikta in mätinstrumentet för kalibreringen:
Rikta in mätinstrumentet så att den präglade X-axel-indikeringen på mätinstrumentet visar med "+"sidan på lasermottagaren. X-axeln måste stå lodrätt mot lasermottagaren.
Starta kalibrering:
- Kalibrering via Bosch Levelling Remote App: slå på mätinstrumentet. Starta kalibreringen i appen. Följ anvisningarna i appen.
- Kalibrering utan app: slå på mätinstrument och lasermottagare. Se till att båda är anslutna via Bluetooth®. Starta kalibreringen genom att trycka på på/-av-knappen och knappen läge CenterFind samtidigt på lasermottagaren. På lasermottagarens display visas CAL.
För att avbryta kalibreringen vid behov, tryck länge på knappen läge CenterFind på lasermottagaren.
Utför kalibrering utan app:
I den meny som visas i mätinstrumentets display efter start av kalibreringen väljer du faktiskt avständ mellan mätinstrument och lasermottagare. Tryck på knappen ▲ (4) resp. ▼ (3). Bekräfta ditt val med ok genom att trycka på knappen lutningsinställning (14).
För att bekräfta vald mätsträcka inklusive tillhörande nivelleringsprecision i efterföljande meny (tryck på knappen lutningsinställning (14). För att återgå till val av mätsträcka (tryck på knappen linjefunktion (5).
Rikta in lasermottagaren i höjden så att den variabla laserstrålen (8) på lasermottagaren visas i mitten (se lasermottagarens bruksanvisning). Fäst lasermottagaren så att den sitter stabilt i denna höjd.
Kontrollera att mätinstrument och lasermottagare är riktade mot varandra som på displayen (sidan "+" på X-axeln är riktad mot lasermottagaren). Starta kalibreringen av X-axeln med genom att trycka på knappen lutningsinställning (14).
Om detta steg visas i displayen, vrid mätinstrumentet i 180° så att sidan "-" på X-axeln är riktad mot lasermottagaren. Vid varje vridning, se till att mätinstrumentets höjd och lutning inte ändras. Bekräfta vridningen med -genom att trycka på knappen lutningsinställning (14).
Kalibreringen av X-axeln fortsätter.
Om kalibreringen av X-axeln har avslutats visas denna symbol i mätinstrumentets display.
Fortsätt kalibreringen med genom att trycka på knappen lutningsinställning (14).
För kalibrering av Y-axeln, vrid mätinstrumentet i pilens riktning i 90° så att sidan "+" på Y-axeln är riktad mot lasermottagaren. Bekräfta vridningen med -genom att trycka på knappen lutningsinställning (14).
218 | Svensk
Om detta steg visas i displayen, vrid mätinstrumentet i 180° så att sidan "-" på Y-axeln är riktad mot lasermottagaren. Bekräfta vridningen med på nom att trycka på knappen lutningsinställning (14). Kalibreringen av Y-axeln fortsätter.
Om kalibreringen av Y-axeln har avslutats visas denna symbol i mätinstrumentets display.
Avsluta kalibreringen av Y-axeln med genom att trycka på knappen lutningsinställning (14).
Denna symbol bekräftar att X- och Y-axeln har kalibrerats med den nivelleringsprecision som valts i början. Avsluta kalibreringen med genom att trycka på knappen lutningsinställning (14).
Om kalibreringen har fullförts stängs mätinstrumentet av automatiskt.
Om kalibreringen av X- resp. Y-axeln misslyckades visas motsvarande felmeddelande i mätinstrumentets display. På lasermottagarens display visas ERR.
Avbryt kalibreringen med genom att trycka på knappen linjefunktion (5).
Se till att mätinstrumentet och lasermottagaren är korrekt inriktade (se beskrivningen ovan). Starta om kalibreringen. Om kalibreringen misslyckas igen, låt Bosch kundtjänst kontrollera mätinstrumentet.
Kalibrering Z-axel
För kalibrering behöver du en fri mätsträcka på fast underlag framför en vägg som är 10 m hög. Fäst en lodlina på väggen.
Ställ upp mätinstrumentet på ett fast, jämnt underlag. Slå på mätinstrumentet och låt det nivelleras. Rikta in mätinstrumentet så att laserstrålen träffar lodrätt på väggen och lodlinan korsas. Slå från mätinstrumentet.
För att starta kalibreringsläget, håll knappen lutningsinställning (14) intryckt och tryck därefter kort på strömbrytaren (11). Mätinstrumentet slås på. Låt mätinstrumentet nivellera.
Rikta in laserstrålen så att den löper så parallellt som möjligt med lodlinan.
Luta laserstrålen i riktning ◀ genom att trycka på knappen ▲ (4). Luta laserstrålen i riktning ▶ genom att trycka på knappen ▼ (3).
Om det inte är möjligt att rikta in laserstrålen parallellt med lodlinan, rikta mätinstrumentet mer precist mot väggen och starta kalibreringen på nytt.
Om laserstrålen är parallellt inriktad, spara kalibreringen med genom att trycka på knappen lutningsinställning (14).
Denna symbol bekräftar den kalibrering som krävs av Z-axeln. Samtidigt blinkar statusindikeringen (12) 3× grönt. Avsluta kalibreringen med genom att trycka på knappen lutningsinställning (14).
Om kalibreringen har fullförts stängs mätinstrumentet av automatiskt.
Om kalibreringen av Z-axeln misslyckas visas detta felmeddelande. Avbryt kalibreringen med genom att trycka på knappen linjefunktion (5).
Se till att lodrätt som referens ligger inom rotationshuvudets svängradie och starta kalibreringen på nytt. Se till att mätinstrumentet inte flyttas under kalibreringen.
Om kalibreringen misslyckas igen, låt Bosch kundtjänst kontrollera mätinstrumentet.
Arbetsanvisningar
Använd alltid endast mitten av laserpunkten resp. laserlinjen för markering. Storleken på laserpunkten resp. bredden på laserlinjen ändras med avständet.
Mätverktyget är utrustat med en funktionsport. Lokala driftsbegränsningar, t.ex. i flygplan eller sjukhus, ska beaktas.
Arbeta med laser-måltavla
Laser-måltavlan (51) förbättrar synligheten hos laserstrålen vid ogynnsamma villkor och stora avständ.
Den reflekterande ytan på lasermåltavlan (51) förbättrar laserlinjens synlighet, tack vare den transparenta ytan är laserlinjen synlig även från baksidan av lasermåltavlan.
Arbeta med stativet (tillbehör)
Ett stativ ger ett stabilt, höjdjusterbart mätunderlag. För horisontell drift, sätt mätinstrumentet med 5/8"-stativfästet (18) på stativets gänga (43). Skruva fast mätinstrumentet med fästskruven.
För vertikal drift, använd 5/8"-stativfästet (20).
På ett stativ med måttskala kan höjdförskjutningen ställas in direkt.
Rikta in stativet grovt innan du startar mätinstrumentet.
Laser-glasögon (tillbehör)
Laser-glasögonen filtrerar omgivningsljuset. Därigenom verkar laserljuset ljusare för ögat.
Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Arbeta med väggfäste och uppriktningsenhet (se bild D)
Du kan fästa mätinstrumentet på väggen med hjälp av väggfästet med uppriktningsenhet (44). Montering på vägg rekommenderas t. ex. för mätning över stativets utdragshöjd eller vid mätning på instabilt underlag och utan stativ. Skruva fast väggfästet (44) med skruvar genom monteringshålen (45) på en vägg. Montera väggfästet så lodrätt som möjligt och se till att den sitter stabilt.
Skruva 5/8"-skruven (48) på väggfästet i det horisontella (18) eller det vertikala stativfästet (20) på mätinstrumentet.
Med hjälp av uppriktningsenheten kan du förskjuta mätinstrumentet i höjdled inom ett område på ca. 13 cm.
Tryck på knappen (46) och skjut uppriktningsenheten ungefär till önskad höjd. Med fininställningsskruven (47) kan du rikta in laserstrålen exakt till en referenshöjd.
Arbeta med mätstav (tillbehör) (se bild E)
För kontroll av ojämnheter eller utmärkning av sluttning rekommenderas mätstav (42) i kombination med lasermottagaren.
Mätstaven (42) har en relativ mättskala upptill. Nollhöjden kan väljas nedtill på utdraget. Härvid kan avvikelser från börhöjden direkt avläsas.
Arbetsexempel
Överföra/kontrollera höjd (se bild F)
Ställ mätinstrumentet i horisontellt läge på ett fast underlag eller montera det på ett stativ (43) (tillbehör).
Användning av stativ: Rikta upp laserstrålen mot önskad höjd. Överför resp. kontrollera höjden vid målet.
Arbeta utan stativ: fastställ höjddifferensen mellan laserstråle och höjden på referenspunkten med hjälp av lasermåltavlan (51). Överför resp. kontrollera uppmätt höjddifferens vid målet.
Rikta in lodstrålen parallellt uppåt/märka ut rät vinkel (se bild G)
Om räta vinklar ska märkas ut eller mellanväggar riktas upp måste lodstrålen (10) riktas in parallellt, dvs. i ett konstant avständ till en referenslinje (t. ex. vägg).
Ställ upp mätinstrumentet i vertikalläge och så att lodstrålen förlöper uppåt ungefär parallellt med referenslinjen.
Mät för exakt inställning avståndet mellan lodstrålen uppåt och referenslinjen direkt på mätinstrumentet med hjälp av lasermåltavlan (51). Mät på nytt avständet mellan lodstrålen uppåt och referenslinjen på möjligast långt avstånd från mätinstrumentet. Rikta upp lodstrålen uppåt så att den har samma avstånd till referenslinjen som vid mätning direkt på mätinstrumentet.
Den räta vinkeln mot lodstrålen uppåt (10) indikeras av den variabla laserstrålen (8).
Visa lodrätt/vertikalt plan (se bild G)
För visning av en lodlinje resp. ett vertikalt plan ställ upp mätinstrumentet i vertikalt läge. Om det vertikala planet ska ligga i en rät vinkel mot en referenslinje (t. ex. en vägg) rikta lodstrålen uppåt (10) längs denna referenslinje.
Lodlinjen indikeras av den variabla laserstrålen (8).
Rikta in lodrätt/vertikalt plan (se bild H)
För att rikta in en lodrät laserlinje eller ett lodrätt rotationsplan mot en referenspunkt på en vägg, ställ
220 | Svensk
mätinstrumentet i vertikalläge och rikta laserlinjen resp. rotationsplanet grovt mot referenspunkten. För precis inriktning av referenspunkten, vrid rotationsnivån runt X-axeln (se „Så här vrids rotationsplanet i vertikalläge“, Sidan 212).
Användning utan lasermottagare
Vid gynnsamma ljusförhållanden (mörk omgivning) och korta avständ kan mätinstrumentet användas utan lasermottagare. För bättre siktbarhet av laserstrålen välj antingen linjefunktion eller punktfunktion och vrid laserstrålen mot målet.
Arbeta med lasermottagare (se bild E)
Vid ogynnsamma ljusförhållanden (ljud omgivning, direkt solsken) och på längre avständ ska lasermottagare (41) användas för bättre registrering av laserstrålen. Använd vid arbeten med lasermottagare rotationsfunktionen med högsta rotationshastigheten.
Arbeta utomhus (se bild E)
Utomhus ska alltid lasermottagaren (41) användas.
Montera mätinstrumentet på ett stativ (43) vid arbete på ojämnt underlag. Arbeta endast med aktiverad chockvarningsfunktion för att undvika felmätningar vid rörelser i marken eller att mätinstrumentet skakas.
Rikta in plattor (se bild I)
Montera mätinstrumentet i horisontellt läge på ett stativ (43) och ställ stativet utanför plattområdet. Välj rotationsfunktion.
Fäst lasermottagaren (41) med hållaren på en mätstav (42). Sätt mätstaven på en referenspunkt för plattsättningen.
Rikta in lasermottagaren på mätstaven i höjden så att den variabla laserstrålen (8) på mätinstrumentet visas i mitten (se lasermottagarens bruksanvisning).
Sätt därefter mätstaven med lasermottagaren på olika kontrollställen på plattområdet. Se till att lasermottagarens position på mätstaven förblir oförändrad.
Korrigera plattornas höjd tills laserstrålen visas i mitten på alla kontrollställen.
Kontrollera lutningar (se bild J)
Montera mätinstrumentet i horisontellt läge på ett stativ (43). Välj rotationsfunktion.
Ställ stativet med mätinstrumentet så att X-axeln går parallellt med den lutning som ska kontrolleras.
Ställ in börlutning som lutning för X-axeln (se „Lutningsdrift vid horisontellt läge“, Sidan 213).
Fäst lasermottagaren (41) med hållaren på en mätstav (42). Sätt mätstaven längst ner i lutningen.
Rikta in lasermottagaren på mätstaven i höjden så att den variabla laserstrålen (8) på mätinstrumentet visas i mitten (se lasermottagarens bruksanvisning).
Sätt därefter mätstaven med lasermottagaren på olika kontrollställen på den lutande ytan. Se till att lasermottagarens position på mätstaven förblir oförändrad.
Om laserstrålen visas i mitten på alla kontrollställen är ytans lutning korrekt.
Översikt statusindikeringar
- Horisontellt läge: nivelleringsprocedur X- och/eller Y-axel
Vertikalläge: nivelleringsprocedur X-axel
- Viloläge aktiverat
● Horisontellt läge: båda axlar är nivellerade.
Vertikalläge: X-axeln är nivellerad.
- Automatisk avstängning på grund av felmeddelande (t.ex. batteri tomt, drifttemperatur överskriden)
Läge CenterFind resp. läge CenterLock startas (se bruksanvisningen för lasermottagaren)
- Byte av mätinstrumentets läge utan avstängning/påslagning
- Självnivellering ej möjligt, slut på självnivelleringsområdet
- Stötvarningsfunktion utlöst
- Kalibreringen av mätinstrumentet har startats.
- Horisontellt läge: minst en axel lutar eller befinner sig i manuell drift. Vertikalläge: X-axeln lutar eller befinner sig i manuell drift.
| FjärrkontrollX | FjärrkontrollY | Funktion |
| grön röd grön röd |
| ○ Nivelleringsprocedur X-axel (horisontellt eller vertikalt läge) |
| ○ Nivelleringsprocedur Y-axel (horisontellt läge) |
| ○ ○ Fjärrkontrollen ansluts via Bluetooth®. | (De båda statusindikeringarna blinkar omväxlande.) |
| ● X-axeln är nivellerad (horisontellt och vertikalt läge). |
| ● Y-axeln är nivellerad (horisontellt läge). |
| ● (3 sek) ● (3 sek) Fjärrkontrollen ansluten via Bluetooth® |
| ● X-axeln lutar eller befinner sig i manuell drift (horisontellt ellervertikalt läge). |
| | ● Y-axeln är lutad eller befinner sig i manuell drift (horisontellt läge). |
| ● (3 sek) ● (3 sek) Anslutningen till mätinstrumentet via Bluetooth® misslyckades |
Översikt över funktionernas kontrollmöjligheter
| Funktion GRL 600 | CHV | GRL 650 CHVG | RC 6 LR 60 LR 65 G Bosch Levelling |
| Remote App |
| Påslagning/avstängning GRL 600 CHV/GRL 650 CHVG | ● ● -- - | | - | | |
| Upprätta anslutning via Bluetooth®A) | ● ● ● | ● | ● | | ● |
| Viloläge | ● ● ● | -- | | ● | |
| Aktivera knapplås | - | - | - | - | - |
| Inaktivera knapplås | ● ● -- - | | ● | | |
| Rotations-, linje- och punktfunktion | ● | ● | ● | - | - |
| Vrid linje/punkt inom rotationsplanet | ● | ● | ● | - | - |
| Så här vrids rotationsplanet i vertikalläge | ● | ● | ● | - | - |
| Automatisk lodpunktsfunktion neråt vid vertikalläge | - | - ● | -- | | ● |
| Aktivering/inaktivering av stötvarningsfunktionen | ● ● -- - | | ● | | |
| Ändra känslighet stötvarningsfunktion | - | ● | - | - | - |
| Lutningsfunktion | ● ● ● | -- | | ● | |
| Ändra SlopeProtect (GRL 650 CHVG) | - | - | -- -- | | ● |
| Manuell drift | ● ● -- - | | ● | | |
| Läge CenterFind | - | - | - | ● | ● |
| Läge CenterLock | - | - | -- | ● | - |
| Partiell projektion | - | - | - | - | - |
| Kalibrering X- och Y-axel (horisontellt läge)3) | ● ● - | ● | ● | | ● |
| Kalibrering Z-axel (vertikalläge) | ● ● -- - | | ● | | |
A) Funktionen måste startas samtidigt på mätinstrumentet och fjärrkontroll samt lasermottagare eller smarttelefon.
B) Funktionen startas antingen på mätinstrument och smarttelefon tillsammans eller på lasermottagaren.
222 | Svensk
Åtgärda störningar
| Displayindikering rotationslaser | Display-indikering laser-mottagare | Problem Åtgård | |
 | - Automatisk avstängning (batteri tomt) | Byt ut batterierna. |
 | - Automatisk avstängning (driftstemperatur överskriden) | Låt mätinstrumentet svalna innan du slår på det.Kontrollera därefter mätprecisionen och kalibrera det vid behov. |
 | -/PNK | Anslutningen till fjärrkontrollen (40) resp lasermottagaren (41) misslyckades | Tryck kort på på-av-knappen (11) för att stänga felmeddelandet. Starta anslutningen på nytt (se „Upprätta anslutning till fjärrkontrollen/ lasermottagaren“, Sidan 210).Om anslutningen inte kan upprättas, vänd dig till Bosch kundtjänst. |
 | - Anslutningen till mobil slutenhet misslyckades | Tryck kort på på-av-knappen (11) för att stänga felmeddelandet. Starta anslutningen på nytt (se „Fjärrstyrning via Bosch Levelling Remote App“, Sidan 210).Om anslutningen inte kan upprättas, vänd dig till Bosch kundtjänst. |
 | - Mätinstrumentet står snett med mer än 8,5 % eller befinner sig inte i korrekt horisontellt eller vertikalt läge. | Positionera mätinstrumentet på nytt, antingen i horisontellt eller vertikalt läge. Den nya nivelleringen startar automatiskt. |
 | - Överskridning av maximal nivelleringstid | Positionera mätinstrumentet på nytt, antingen i horisontellt eller vertikalt läge. Tryck kort på på-av-knappen (11) för att starta om nivelleringen. |
 | - Växla mellan horisontellt läge och vertikalt läge utan att stänga av/slå på mätinstrumentet | Tryck kort på på-av-knappen (11) för att starta om nivelleringen. |
 | ERR | Kalibreringen av X-axeln misslyckades | Avbryt kalibreringen med genom att trycka på knappen linjefunktion (5).Kontrollera att lasermottagarens mottagningsområde står lodrätt mot motsvarande axel (X/Y) på mätinstrumentet. Starta om kalibreringen. |
 | ERR | Kalibreringen av Y-axeln misslyckades |
 | - Kalibreringen av Z-axeln misslyckades | Avbryt kalibreringen med genom att trycka på knappen linjefunktion (5). Kontrollera korrekt inriktning av mätinstrumentet och starta om kalibreringen. |
 | ERR Läge CenterFind i relation till X-axeln misslyckades | Tryck på valfri knapp för att stänga felmeddelandet.Kontrollera om mätinstrumentet och lasermottagaren är korrekt uppställda. Lasermottagaren måste befinna sig inom svängradien på ±8,5 % hos mätinstrumentet.Starta läget på nytt. |
Displayindikering rotationslaser
Display-indikering laser-mottagare
Problem Åtgärd
ERR Läge CenterFind i relation till Y-axeln misslyckades
GRL 650 CHVG:
ERR Läge CenterLock i relation till X-axeln misslyckades
Tryck på valfri knapp för att stänga felmeddelandet. Kontrollera om mätinstrumentet och lasermottagaren är korrekt uppställda. Lasermottagaren måste befinna sig inom svängradien på ±8,5 % hos mätinstrumentet. Starta läget på nytt.
ERR Läge CenterLock i relation till Y-axeln misslyckades
Underhåll och service
Underhåll och rengöring
Håll alltid mätinstrumentet och fjärrkontrollen rena.
Mätinstrumentet och fjärrkontrollen får inte doppas i vatten eller andra vätskor.
Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.
Rengör regelbundet speciellt ytorna kring laserns utloppsöppning på mätinstrumentet och se till ludd avlägsnas.
Förvara och transportera endast mätverktyget i medföljande skyddsväska (53).
Skicka in mätverktyget i skyddsväskan (53) om det behöver repareras.
Vid transport av mätinstrumentet i väskan (53) kan du fästa stativet (43) med remmen (52) på väskan.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batteri, tillbehör och förpackningar ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg eller batterier i hushållsavfallet!
Endast för EU-länder:
Enligt det europeiska direktivet 2012/19/EU ska obrukbara elektriska apparater och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.
Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 223).
224 | Norsk
Innholdsfortegnelse
For helning på X-aksen trykker du én gang på knappen for helningsinnstilling (14) på måleverktøyet eller knappen for helningsinnstilling (31) på fjernkontrollen. Menyen for helningsinnstilling på X-aksen vises.
Still inn ønsket helning med knappen ▲ (4) eller ▼ (3) på måleverktøyet eller med knappene for helning oppover (30) eller nedover (35) på fjernkontrollen. Hvis begge knappene for helning på måleverktøyet eller fjernkontrollen trykkes samtidig, tilbakestilles helningen til 0,00 %.
236 | Norsk
For helning på Y-aksen trykker du igjen på knappen for helningsinnstilling (14) på måleverktøyet eller knappen for helningsinnstilling (31) på fjernkontrollen. Menyen for helningsinnstilling på Y-aksen vises.
For helning på en akse med utkoblet automatisk nivellering trykker du på knappen for helningsinnstilling (14) mens menyen for manuell modus vises.
helningsinnstilling (14)
Kalibrering av Z-akse
Når du skal kalibrere, trenger du en fri målestrekning med fast underlag foran en 10 m høy vegg. Fest en loddsnor på veggen.
▶ Bruk alltid bare midten av laserpunktet eller laserlinjen när du markerer. Størrelsen på laserpunktet eller bredden på laserlinjen endrer seg med avstanden.
Kontrollere helninger (se bilde J)
- Helning på Y-aksen, eller i manuell modus (horisontal stilling).
