LIETOŠANAS INSTRUKCIJA GRL 650 CHVG Professional BOSCH
Latviešu .... Lappuse 662
Izstrādājuma apraksts
Drošibas norādijumi par rotācijas lāzeri un tālvadību.... Lappuse 662
Izstrādājuma un tā funkciju apraksts.... Lappuse 663
Paredzētais pielietojums ....Lappuse 663
Rotācijas lāzers....Lappuse 663
Tālvadības pults....Lappuse 663
Attēlotās sastāvdaļas....Lappuse 663
Rotācijas lāzers....Lappuse 663
Rotācijas lāzera indikācijas elementi ....Lappuse 663
Tālvadības pults....Lappuse 663
Piederumi/rezerves daļas......Lappuse 663
Tehniskie parametri....Lappuse 664
Montāža.... Lappuse 666
Mérinstrumenta elektrobarošana....Lappuse 666
Darbs no akumulatora....Lappuse 666
Akumulatora uzlādes pakāpes indikators ....Lappuse 666
Pareiza apiešanās ar akumulatoru....Lappuse 666
Darbs ar baterijām ....Lappuse 666
Akumulatora/bateriju nomainišana (skatīt attēlu A)....Lappuse 667
Uzlādes pakāpes indikators ....Lappuse 667
Tālvadības pults elektrobarošana ....Lappuse 667
Lietošana .... Lappuse 667
Uzsakot tālvadības pults lietošanu ....Lappuse 667
Rotācijas lāzera iedarbināšana ....Lappuse 667
Mérinstrumenta uzstādīšana....Lappuse 667
Mérinstrumenta vadiba....Lappuse 668
leslēgšana un izslēgšana....Lappuse 668
Savienojuma izveide ar tālvadības pulti/lāzera starojuma uztvērēju....Lappuse 668
Tâlvadiba, izmantojot Bosch Levelling Remote App....Lappuse 669
Miega režims ....Lappuse 669
Tastatūras blokēšana....Lappuse 670
Darba režimi....Lappuse 670
X un Y ass izlīdzināšana ....Lappuse 670
Pārskats par darba režīmiem....Lappuse 670
Rotācijas režims....Lappuse 670
Linijas/punkta pagriešana rotācijas plaknē....Lappuse 670
Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvoklī ......Lappuse 671
Automātiska svērteņa punkta pozīcija uz leju vertikālā pozīcijā....Lappuse 671
Automātiskā pašizlidzināšanās....Lappuse 671
Pārskats ....Lappuse 671
Stāvokla izmaiņas ....Lappuse 671
Triecienu brīdinājuma funkcija ....Lappuse 671
Nolieces režims horizontālā stāvokli....Lappuse 672
Nolieces lenka saglabātājs nolieces režimam horizontalā stāvokli (GRL 650 CHVG)......Lappuse 672
SlopeProtect....Lappuse 673
Manuālais režīms....Lappuse 673
Manuālais režīms horizontālā stāvoklī....Lappuse 673
Manuālais režīms vertikālā stāvoklī ....Lappuse 673
Funkcijas ....Lappuse 673
Latviešu | 661
Režims CenterFind .... Lappuse 673
Režims CenterLock (GRL 650 CHVG)....Lappuse 674
Dajēja projekcija (skatit attēlu C)....Lappuse 674
Mérinstrumenta precizitātes pārbaude....Lappuse 674
Faktori, kas ietekmē precizitāti....Lappuse 674

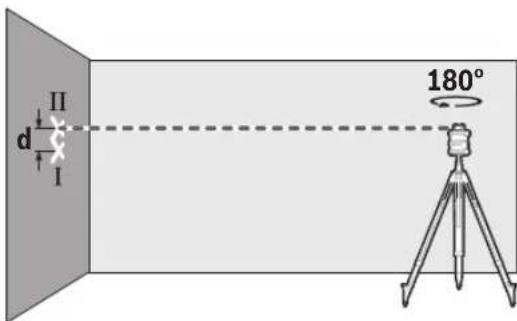

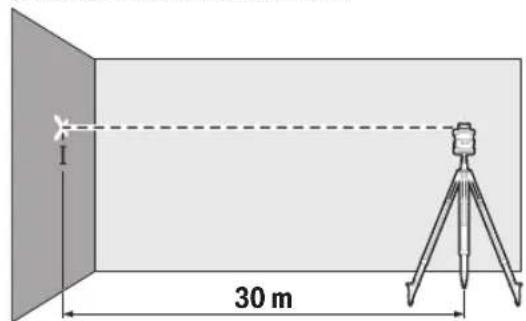

Nivelēšanas precizitātes pārbaude, mērinstrumentam darbojoties horizontalā stāvokli ....Lappuse 674
Nivelēšanas precizitātes pārbaude, mērinstrumentam darbojoties vertikālā stāvoklī ......Lappuse 675
Mérinstrumenta kalibrēšana ....Lappuse 675

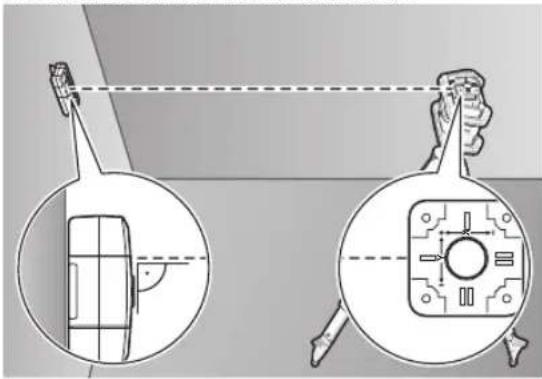

X un Y ass kalibrēšana....Lappuse 675
Kalibrēšana pa Z asi....Lappuse 677
Norādījumi darbam....Lappuse 677
Darbs ar lāzera mērkplāksni....Lappuse 678
Darbs ar stativu (papildpiederums)....Lappuse 678
Läzera skatbrilles (papildpiederums) ....Lappuse 678
Darbs ar sienas stiprinājumu un izlīdzināšanas bloku (skatīt attēlu D)....Lappuse 678
Darbs ar mērkārti (piederums) (skatit attēlu E)....Lappuse 678
Darba piemēri....Lappuse 678
Augusta pārnešana/pārbaude (skatīt attēlu F) ......Lappuse 678
Svērteņa punkta uz augšu izlīdzināšana paralēli/taisna lenķa atzīmēšana (skatīt attēlu G) ......Lappuse 678
Perpendikulāras/vertikālas plaknes rādīšana (skatīt attēlu G) ....Lappuse 678
Perpendikulāras/vertikālas plaknes izlīdzināšana (skatīt attēlu H) ....Lappuse 678
Darbs bez lāzera starojuma uztvērēja ....Lappuse 678
Darbs ar lāzera starojuma uztvērēju (skatīt attēlu E) ....Lappuse 679
Darbs ārpus telpām (skatīt attēlu E)....Lappuse 679
Apšuvuma ierikošana (skatīt attēlu I) ......Lappuse 679
Nolieces korigešana (skatit attēlu J) ....Lappuse 679
Statusa indikatoru pärskats ....Lappuse 679
Funkciju vadības iespēju pārskats....Lappuse 680
Traucējumu novēršana....Lappuse 681
Apkalpošana un apkope .... Lappuse 682
Apkalpošana un tirišana ....Lappuse 682
Klientu apkalpošanas dienests un konsultācijas par lietošanu....Lappuse 682
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:......Lappuse 682
Transportešana....Lappuse 682
Atbrivošanās no nolietotajiem izstrādājumiem....Lappuse 682
Tikai EK valstim....Lappuse 682
Akumulatori/baterijas: Lappuse 683
Latviešu

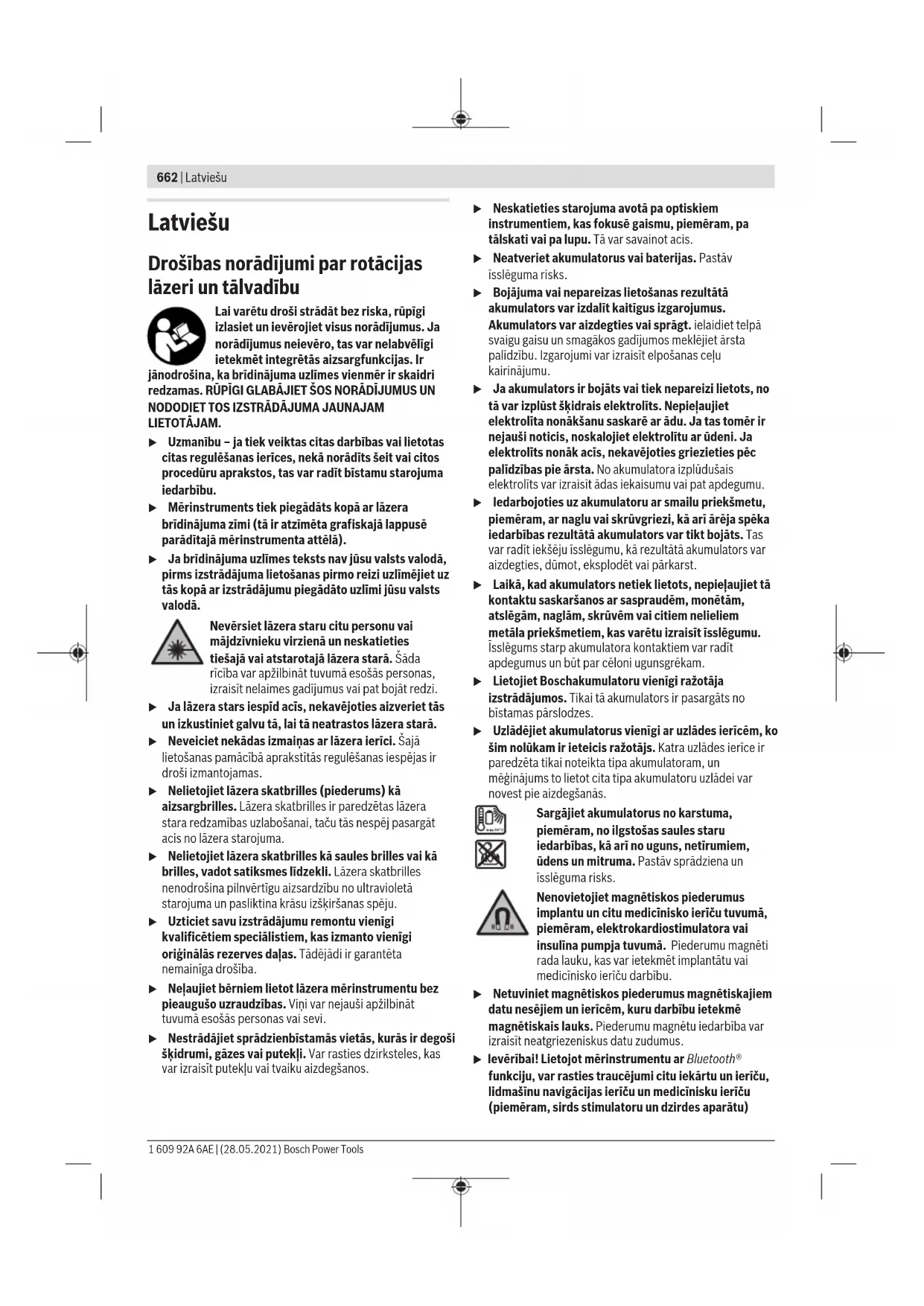

Drošības norādījumi par rotācijas lāzeri un tālvadību
Lai varētu droši strādāt bez riska, rūpīgi izlasiet un ievērojiet visus norādījumus. Ja norādījumus neievēro, tas var nelabvēligi ietekmēt integrētās aizsargfunkcijas. Ir
jānodrošina, ka brīdinājuma uzlīmes vienmēr ir skaidri redzamas. RŪPĪGI GLABĀJIET ŠOS NORĀDĪJUMUS UN NODODIET TOS IZSTRĀDĀJUMA JAUNAJAM LIETOTĀJAM.
Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādits šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.
▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā).
Ja brīdinājuma uzlimes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.
Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šâda ricība var apžilbinât tuvumă esošas personas, izraisît nelaimes gadījumus vai pat bojāt redzi.
▶ Ja lāzera stars iespīd acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmainas ar lāzera ierīci. Šajā lietošanas pamācībā aprakstītās regulēšanas iespējas ir droši izmantojamas.
▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.
Uzticiet savu izstrādājumu remontu vienīgi kvalificētiem speciālistiem, kas izmanto vienīgi originālās rezerves daļas. Tādējādi ir garantēta nemainīga drošība.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var neļauši apžilbināt tuvumā esošās personas vai sevi.
▶ Nestrādājiet sprādzienbīstamās vietās, kurās ir degoši šķidrumi, gāzes vai puteklj. Var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
▶ Neskatieties starojuma avotā pa optiskiem instrumentiem, kas fokusē gaismu, piemēram, pa tālskati vai pa lupu. Tā var savainot acis.
▶ Neatveriet akumulatorus vai baterijas. Pastāv ësslēguma risks.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst šķidrais elektrolīts. Nepielaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.
Lietojiet Boschakumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators ir pasargāts no bīstamas pārslodzes.
Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.
Sargājiet akumulatorus no karstuma, piemēram, no ilgstošas saules staru iedarbības, kā arī no uguns, netīrumiem, ūdens un mitruma. Pastāv sprādziena un īsslėguma risks.
Nenovietojiet magnētiskos piederumus implantu un citu medicīnisko ieriču tuvumā, piemēram, elektrokardiostimulatora vai insulina pumpja tuvumā. Piederumu magnēti rada lauku, kas var ietekmēt implantātu vai medicīnisko ieriču darbību.
Netuviniet magnētiskos piederumus magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētiskais lauks. Piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.
▶ levēribai! Lietojot mērinstrumentu ar Bluetooth® funkciju, var rasties traucējumi citu iekārtu un ieriču, lidmašinu navigācijas ieriču un medicīnisku ieriču (piemēram, sirds stimulatoru un dzirdes aparātu)
darbībā. Tāpat nevar pilnīgi izslēgt kaitējumu rašanos cilvēkiem un dzīvniekiem, kas atrodas elektroinstrumenta lietošanas vietas tiešā tuvumā. Nelietojiet mērinstrumentu ar Bluetooth® funkciju medicinisku ieriču, degvielas uzpildes staciju un kimisku iekārtu tuvumā, kā arī vietās ar paaugstinātu sprādzienbīstamību un vietās, kur notiek spridzināšanas darbi. Nelietojiet mērinstrumentu ar Bluetooth® funkciju lidmašinās. Nepieļaujiet elektroinstrumenta ilgstošu darbību ķermeņa tiešā tuvumā.
Vārdiskā zime Bluetooth ^® , kā arī grafiskais attēlojums (logotips) ir uznēmuma Bluetooth SIG, Inc. registrēta preču zime un ipašums. Uznēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.
Izstrādājuma un tā funkciju apraksts
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Rotācijas lāzers
Mērinstruments ir paredzēts precīzu horizontālu augstuma līniju, vertikālu līniju, kā arī projekcijas virzienu un punktu iezīmēšanai un pārbaudei.
Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.
Tālvadības pults
Tālvadības pults ir paredzēta Bosch rotācijas lāzeru vadībai, izmantojot Bluetooth® interfeisu.
Tālvadības pults ir piemērota lietošanai gan telpās, gan ari ārpus tām.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst mērinstrumenta un tālvadības pults grafikas lappusēs sniegtajiem attēliem.
Rotācijas lāzers
(1) Bateriju nodalijuma vāciņš
(2) Bateriju nodalijuma vāciņa fiksators
(3) Nolieces taustiņš lejup ▼/taustiņš Griešana pulksteņrādītāju virzienā
(4) Nolieces taustiņš augšup ▲/taustiņš Griešana pretēji pulkstenrāditāju virzienam
(5) Līniju režīma taustiņš
(6) Rotācijas režīma taustiņš
(7) Bluetooth® poga
(8) Kustigais lāzera stars
(9) Lāzera stara izvadlūka
(10) Sverteņa punkts uz augšu ^a
(11) leslēgšanas/izslēgšanas taustiņš
(12) Statusa rādījums
(13) Manuālā režima taustiņš
(14) Nolieces iestatišanas taustiņš
(15) Displejs

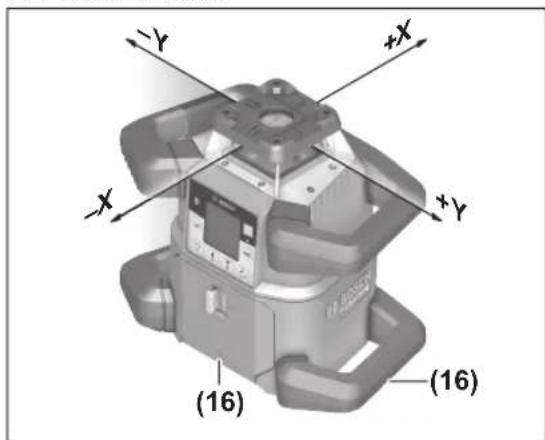

(16) lerobs izlīdzināšanai
(17) Pärnešanas rokturis
(18) Vītne stiprināšanai uz statīva 5/8" (horizontālā)
(19) Lāzera brīdinājuma uzlīme
(20) Vītne stiprināšanai uz statīva 5/8" (vertikālā)
(21) Sērijas numurs
(22) Bateriju adapters
(23) Akumulatora/bateriju adaptera fiksatora poga
(24) Akumulators ^b)
a) Vertikālā režimā ir spēkā svērteņa punkts uz augšu kā 90° atsauces punkts.
b) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Rotācijas lāzera indikācijas elementi
(a) Lāzera darba režima indikators
(b) Bluetooth® savienojuma indikators
(c) Triecienu brīdinājuma funkcijas indikators
(d) Akumulatora/bateriju uzlādes pakāpes indikators
(e) Indikators svērteņa punkta funkcijai uz leju
(f) X ass nolieces lenka indikators
(g) Y ass nolieces lenka indikators
(h) Rotācijas ātruma indikators
(i) Izvēles taustiņu simboli
Tālvadības pults
(25) Sverteņa punkta funkcija uz leju
(26) Rotācijas režima taustiņš
(27) Miera režima taustiņš
(28) Līniju režima taustiņš
(29) Taustiņš griešanai pretēji pulksteņrādītāju virzienam
(30) Nolieces taustiņš augšup
(31) Nolieces iestatīšanas taustiņš
(32) Signāla raidīšanas indikators
(33) X ass statusa indikators
(34) Y ass statusa indikators
(35) Nolieces taustiņš lejup
(36) Taustiņš griešanai pulksteņrādītāju virzienā
(37) Bateriju nodalijuma vāciņa fiksators
(38) Sērijas numurs
(39) Bateriju nodalijuma vāciņš
(40) Tālvadības pults ^a)
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Piederumi/rezerves daļas
(41) Lāzera starojuma uztvērējs ^a)
664 | Latviešu
(42) Mērkārts ^a)
(43) Statīvs ^a)
(44) Sienas stiprinājums/izlīdzināšanas bloks ^a)
(45) Sienas stiprinājuma stiprināšanas caurumi ^a)
(46) Spiežampoga sienas stiprinājuma aptuvenai noregulēšanai ^a)
(47) Skrūves sienas stiprinājuma precīzai noregulēšanai ^a)
(48) Sienas stiprinājuma 5/8" skrūve ^a)
(49) Magnets ^a)
(50) Lāzera skatbrilles ^a)
(51) Lāzera mērkplāksne ^a)
(52) Josta ^a)
(53) Koferis ^a)
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Rotācijas lāzers GRL 600 CHV GRL 650 CHVG |
| Izstrādājuma numurs | 3 601 K61 F.. 3 601 K61 V.. |
| Darbības tālums (rādiuss) |
| -bez lāzera uztvērēja, maks. A) | 30 m 35 m |
| -ar lāzera uztvērēju, maks. 300 m 325 m | |
| Nivelēšanas precizitāte 30 m attālumā B)C) |
| -horizontāli ±1,5 mm ±1,5 mm | |
| -vertikāli ±3 mm ±3 mm | |
| Pašizlidzināšanās diapazons ±8,5 % (±5°) ±8,5 % (±5°) | |
| Nivelēšanas laiks (pie nolieces lidz 3%) 30 s 30 s | |
| Rotācijas ātrums 150/300/600 apgr./min. | 150/300/600 apgr./min. |
| Vienas/divu asu nolieces režims | ±8,5 % | ±8,5 % |
| Nolieces režima precizitāte B)D) | ±0,2 % | ±0,2 % |
| Maks. darba augstums virs atskaites līmeņa | 2000 m | 2000 m |
| Maks. relativais gaisa mitrums. | 90 % | 90 % |
| Piesārnojuma pakāpe atbilstīgi IEC 61010-1 | 2E) | 2E) |
| Lāzera klase | 2 | 2 |
| Lāzera starojums | 630-650 nm, < 1 mW | 500-540 nm, < 1 mW |
| Divergence | < 1,5 mrad (pilns leŋkis) | < 1,5 mrad (pilns leŋkis) |
| Ieteicamais lāzera uztvērējs | LR 60 | LR 65 G |
| Statīva stiprinājums (horizontālais/vertikālais) | 5/8" | 5/8" |
| Mērinstrumenta elektrobarošana |
| -Akumulators (litija jonu) | 18 V | 18 V |
| -Baterijas (sārma-mangāna) (ar bateriju adapteri) | 4 × 1,5 V LR20 (D) | 4 × 1,5 V LR20 (D) |
| Aptuvenais darbības laiks |
| -ar akumulatoru (4 Ah) | 60 st. | 50 st. |
| -ar baterijām | 70 st. | 60 st. |
| Bluetooth® mērinstruments |
| -Klase | 1 | 1 |
| -Saderība F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
| -Maks. signāla sniedzamība G) | 100 m 100 m |
| -Darba frekvences diapazons | 2402-2480 MHz | 2402-2480 MHz |
| -Maks. raidītāja jauda | 6,3 mW | 6,3 mW |
| Bluetooth® viedtālrunis |
| -Saderība F) | Bluetooth® 5.0/4.X (Low Energy) | Bluetooth® 5.0/4.X (Low Energy) |
Rotācijas lāzers GRL 600 CHV GRL 650 CHVG
| - Operētājsistēma H) | Android 6 (un jaunāka) iOS 11 (un jaunāka) | Android 6 (un jaunāka) iOS 11 (un jaunāka) |
| Svars atbilstīgi EPTA-Procedure 01:2014 |
| -ar akumulatoru I) | 4,2-4,8 kg 4,2-4,8 kg |
| -ar baterijām 4,6 kg 4,6 kg |
| Izmērs (garums × platums × augstums) 327 × 188 × 278 mm 327 × 188 × 278 mm |
| Aizsardzības klase IP 68 IP 68 |
| Apsvēršanas testa augstumsJ) | 2 m 2 m |
| Ieteicamā apkārtējās vides temperatūra uzlādes laikā | 0 °C ... +35 °C 0 °C ... +35 °C |
| Pielaujamā apkārtējās vides gaisa temperatūra |
| -lietošanas laikā -10 °C ... +50 °C -10 °C ... +50 °C |
| -uzglabāšanas laikā -20 °C ... +50 °C -20 °C ... +50 °C |
| Ieteicamie akumulatori GBA 18V... | ProCORE18V 4,0 Ah/8,0 Ah | GBA 18V... ProCORE18V 4,0 Ah/8,0 Ah |
| Ieteicamās uzlādes ierices | GAL 18... | GAL 18... |
| GAX 18... | GAX 18... |
| GAL 36... | GAL 36... |
A) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.
B) piei 20°C
C) asu virzienā
D) Pie maksimālās nolieces ±8,5 % maksimālā nobīde ir ±0,2 %.
E) Parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās.
F) Lietojot Bluetooth® Low-Energy (zemas energijas) ierīces, savienojuma veidošana ar dažu modelu un operētājsistēmu iekārtām var nebūt iespējama. Bluetooth® iericēm jāspēj atbalstīt SPP profilu.
G) Signāla sniedzamība var stipri mainīties atkarībā no ārējiem apstākļiem, tai skaitā no izmantotās uztverošās ierīces. Darbojoties noslēgtās telpās un caur metāliskiem škeršļiem (piemēram, caur sienām, plauktiem, koferiem u.c.), Bluetooth® signāla sniedzamība var būtiski samazināties.
H) Atkaribā no Bosch Levelling Remote App versijas var būt nepieciešama jaunāka vadības sistēmas versija.
1) atkaribā no izmantojamā akumulatora
J) Mērinstruments, kas ir horizontālā stāvokli uzmontēts uz statīva, apgāžas uz līdzenas betona grīdas.
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (21), kas atrodams uz tā markejuma plāksnītes.
| Tālvadības pults | RC 6 |
| Izstrādājuma numurs | 3 601 K69 R.. |
| Maks. darbības tālums (rādiuss) | 100 m |
| Darba temperatūra | -10 °C ... +50 °C |
| Glabāšanas temperatūra | -20 °C ... +70 °C |
| Maks. darba augstums virs atskaites līmeņa | 2000 m |
| Maks. relativais gaisa mitrums. | 90 % |
| Piesārņojuma pakāpe atbilstīgi IEC 61010-1 | 2^A) |
| Bluetooth® tālvadība |
| - Klase | 1 |
| - Saderība B) | Bluetooth® 5.0/4.X (Low Energy) |
| - Maks. signāla sniedzamība C) | 100 m |
| - Darba frekvences diapazons | 2402–2480 MHz |
| - Maks. raidītāja jauda | 6,3 mW |
| Baterijas | 2 × 1,5 V LR6 (AA) |
| Svars atbilstīgi EPTA-Procedure 01:2014 | 0,17 kg |
666 | Latviešu
Tālvadības pults RC 6
Izmërs (garums × platums × augstums) 122 × 59 × 27 mm
Aizsardzības klase IP 54
A) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādišanās.
B) Lietojot Bluetooth® Low-Energy (zemas energijas) ierīces, savienojuma veidošana ar dažu modelu un operētājsistēmu iekārtām var nebūt iespējama. Bluetooth® ierīcem jāspej atbalstit SPP profilu.
C) Signāla sniedzamība var stipri mainīties atkarībā no ārējiem apstākļiem, tai skaitā no izmantotās uztverošās ierīces. Darbojoties noslēgtās telpās un caur metāliskiem šķeršļiem (piemēram, caur sienām, plauktiem, koferiem u.c.), Bluetooth® signāla sniedzamība var būtiski samazināties.
Montāža
Mērinstrumenta elektrobarošana
Mērinstruments var darboties no baterijām, ko var iegādāties tirdzniecības vietās, kā arī no Bosch litija-jonu akumulatora.
Neizmantojiet tirdzniecības vietās pieejamus akumulatorus (piem., nikela-metālhidrida).
Darbs no akumulatora
Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu mērinstrumentā izmantojamā lītija-jonu akumulatora uzlādei.
Piezime. Nepiemērotu akumulatoru lietošana var būt par cēloni mērinstrumenta nepareizai funkcionēšanai vai pat izraisīt tā sabojāšanos.
Piezime. akumulators tiek piegādāts daļēji uzlādētā stāvokli. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes iericei.
Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē ari pārtraukums uzlādes procesā.
Elektroniskās elementu aizsardzības "Electronic Cell Protection (ECP)" funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības ierīce izslēdz mērinstrumentu.
▶ Neieslēdziet mērinstrumentu no jauna, ja tas ir izslēdzies, nostrādājot aizsardzības ierīcei. Šādas rīcības dēļ var tikt bojāts akumulators.
Akumulatora uzlādes pakāpes indikators
Ja akumulators tiek izņemts no mērinstrumenta, uz akumulatora ar zaļām gaismas diodēm var tikt parādīts uzlādes stāvoklis.
Lai nolasitu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu ēvai .Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Akumulatora tips GBA 18V...
LED diodes Uzlādes pakāpe
3 LED diodes deg pastāvīgi za|ā krāsā 60–100 %
2 LED diodes deg pastāvīgi zaļā krāsā 30–60 %
1 LED diode deg pastāvīgi zaļā krāsā 5-30 %
1 LED diode mirgo załā krāsā 0–5 %
Akumulatora tips ProCORE18V...
LED diodes Uzlādes pakāpe
5 LED diode deg pastāvīgi zaļā krāsā 80–100 %
4 LED diode deg pastāvīgi zaļā krāsā 60–80 %
3 LED diodes deg pastāvīgi zaļā krāsā 40–60 %
2 LED diodes deg pastāvīgi zaļā krāsā 20–40 %
1 LED diode deg pastāvīgi zaļā krāsā 5–20 %
1 LED diode mirgo załā krāsā 0–5 %
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un üdens.
Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.
Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.
levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Darbs ar baterijām
Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.
Ielieciet baterijas bateriju adapterā (22). levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota uz bateriju adaptera.
▶ Bateriju adapteris ir paredzëts izmantošanai vienigi šim nolükam paredzëtos Bosch mërinstrumentos, un to nedrikst lietot kopä ar elektroinstrumentiem.
Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.
Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošanas uzglabāšanas laikā baterijas var korodēt vai izlādėties mērišanas instrumentā.
Akumulatora/bateriju nomainišana (skatit attēlu A)
Lai nomainītu akumulatoru/baterijas, pabīdiet bateriju nodalījuma vāciņa fiksatoru (2) pozīcijā ān atveriet bateriju nodalījuma vāciņu (1).
Uzlādētu akumulatoru (24) vai bateriju adapteru (22) ar ievietotām baterijām iebīdiet tik tālu bateriju nodalījumā, līdz tas jūtami nofiksējas.
Lai iznemtu akumulatoru (24) vai bateriju adapteru (22), spiediet atblokëšanas taustinu (23) un izvelciet akumulatoru vai bateriju adapteru no bateriju nodalijuma. Neizmantojiet šim nolükam päräk lielu spēku.
Aizveriet bateriju nodalijuma vāciņu (1) un pabīdiet fiksatoru (2) pozīcijā
Uzlādes pakāpes indikators
Uzlādes pakāpes indikators (d) displejā parāda akumulatora vai bateriju uzlādes stāvokli:
Indikators Uzlādes pakāpe
Ja akumulators vai baterijas ir tukšas, uz dažam sekundēm parādās brīdinājuma ziņojums un statusa indikators (12) ātrī mirgo sarkanā krāsā. Pēc tam mērinstruments izslēdzas.
Tālvadības pults elektrobarošana
Tālvadības lietošanai ieteicams izmantot sārma-mangāna baterijas.
Pagrieziet bateriju nodalijuma vaciņa fiksatoru (37) (piem., ar monētu) pozīcijā ātlociet bateriju nodalijuma vāciņu (39) un ievietojiet nodalījumā baterijas.
levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.
Aizveriet bateriju nodalijuma vâciņu (39) un pabīdiet fiksatoru (37) pozīcijā
▶ Ja tālvadības pults ilgāku laiku netiek lietota, izņemiet no tās baterijas. Ilgstošas uzglabāšanas laikā baterijas var skart korozija vai tās vai izlādēties.
Norāde: funkcija Bluetooth® paliek aktīva, kamēr baterijas ir ievietotas tālvadības pulti. Lai novērstu energijas patēriņu šis funkcijas dēl, varat baterijas izņemt.
Lietošana
▶ Sargājiet mērinstrumentu un tālvadibas pulti no mitruma un saules staru tiešas iedarbības.
Nepakļaujiet mērinstrumentu un tālvadības pulti Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras izmainām. Piemēram, neatstājiet minētās ierīces uz ilgāku laiku automašinas salonā. Pie straujām temperatūras izmainām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība mērinstrumentā un tālvadības pulti, un tikai pēc tam uzsāciet to lietošanu. Pirms turpināt darbu ar mērinstrumentu, veiciet precizitātes pārbaudi (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 674). Ekstremālu temperatūras vērtību vai strauju temperatūras izmainu iedarbība uz mērinstrumentu var nelabvēligi ietekmēt tā precizitāti.
Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 674).
Uzsākot tālvadības pults lietošanu
Ja tālvadības pulti ir ievietotas baterijas ar pietiekoši lielu spriegumu, tā ir gatava darbam.
Lai aktivizētu tālvadību, nospiediet jebkuru tālvadības pults pogu. Tiks atvērts rotācijas lāzera asu stāvoklis, ko uzrāda tālvadības pults statusa indikatori (33) un (34).
Kamēr statusa indikatori deg, katru reizi nospiežot tālvadības pults pogu, tiks izmainīts atbilstīgais rotācijas lāzera iestatījums. Ja uz tālvadības pults deg signāla nosūtišanas indikators (32), tiek izsūtīts signāls.
Lai taupītu energiju, tālvadība pēc īsa briža tiek deaktivizēta un statusa indikācijas (33) un (34) izdziest.
Mērinstrumentu nav iespējams ieslēgt un izslēgt ar tālvadības pults palīdzību.
Rotācijas lāzera iedarbināšana
▶ Atbrīvojiet darba zonu no škēršliem, kas var atstarot vai aizturēt lāzera staru. Nosedziet, piemēram, atspogulojošas vai spīdīgas virsmas. Nemēriet caur loga rūti vai tamlīdzīgiem materiāliem. Lāzera stara atstarošanās vai aizturēšanas dēļ mērijuma rezultāti var būt klūdaini.
Mērinstrumenta uzstādīšana
Horizontāls stāvoklis
Vertikāls stāvoklis
Novietojiet mērinstrumentu uz stabilas pamatnes horizontālā vai vertikālā pozīcijā, uzmontējiet to uz statīva (43) vai uz sienas stiprinājuma (44) ar izlidzināšanas bloku.
Mērinstrumentam piemīt loti augsta pašizlīdzināšanās precizitāte, tāpēc tas ir loti jūtīgs pret satricinājumiem un stāvokļa izmainām. Tāpēc, lai izvairītos no darba pārtraukumiem mērinstrumenta pēcizlīdzināšanās dēļ, nodrošiniet tā atrašanos stabilā stāvoklī.
Mērinstrumenta vadība
Mērinstrumenta pamatfunkcijas tiek vadītas ar mērinstrumenta pogām, kā arī ar tālvadības pulti (40). Papildu funkcijas pieejamas, izmantojot tālvadības pulti (40), lāzera starojuma uztvērēju (41) vai Bosch Levelling Remote App (skatīt „Funkciju vadības iespēju pārskats“, Lappuse 680).
Mērinstrumenta rādījumi displejā (15):
- Pirmo reizi nospiežot funkciju taustiņu (piem., līniju režīma taustiņu (5)), parādās funkcijas aktuālie iestatījumi. Nākamreiz nospiežot taustiņu, iestatījumi tiek mainīti.
- Displeja apakšējā daļa dažādās izvēlnēs parādās izvēles taustiņu simboli (i). Ar attiecīgajiem apkārt displejam izvietotajiem funkciju taustiņiem (izvēles taustiņiem) var izpildīt ar simboliem (i) attēlotās funkcijas (skatīt attēlu B). Rādīt simbolus - atkarībā no attiecīgās izvēlnes - izmantojamie funkciju taustiņi (piem., rotācijas režīma izvēlnē rotācijas izvēlnes taustiņš (6)) vai papildu funkcijas, piem., "Tālāk" (Atpakaļ) ( ) 43
"Apstiprināt" (9)
- Ar izvēles taustiņu simboliem (i) var arī noteikt, vai nolieces taustiņš lejup/taustiņš griešanai pulksteņrādītāju virzienā (3), kā arī nolieces taustiņš augšup/taustiņš griešanai pretēji pulksteņrādītāju virzienam (4) aktuālajā izvēlnē kalpo noliecei lejup (▼) vai noliecei augšup (▲) vai griešanai pulksteņrādītāju virzienā (φ vai pretēji pulksteņrādītāju virzienam (φ.
- 5 s pēc pēdējās taustiņa nospiešanas rādījums automātiski atgriežas sākuma ekrānā.
- Katru reizi nospiežot taustiņu vai katru reizi signālam sasniedzot mērinstrumentu, displejs (15) tiek izgaismots. Apgaismojums nodziest aptuveni 1 minūti pēc pēdējā taustiņa nospiešanas.
Nolieci vai pagriešanu dažādās funkcijās var paātrināt, ilgāk spiežot attiecīgos nolieces vai pagriešanas taustiņus uz mērinstrumenta vai tālvadības pults.
Izslēdzot mērinstrumentu, visas funkcijas tiek atiestatitas uz standarta iestatijumiem.
leslēgšana un izslēgšana
Norāde: pēc pirmās ekspluatācijas sākšanas, kā arī katru reizi sākot darbu, veiciet precizitātes pārbaudi (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 674).
Lai ieslēgtu mērinstrumentu, nospiediet ieslēgšanas/izslēgšanas taustiņu (11). Dažas sekundes parādās starta sekvence, pēc tam sākuma ekrāns. Mērinstruments sūta kustīgu lāzera staru (8), kā arī svērteņa punktu uz augšu (10) no izvadlūkām (9).
Nivelēšana sākas automātiski un tiek parādīta ar mirgojošu nivelēšanas simbolu displejā, mirgojošiem lāzera stariem un mirgojošu statusa rādījumu (12) (skatīt „Automātiskā paśizlīdzināšanās“, Lappuse 671).
Pēc sekmīgas nivelēšanas atveras sākuma ekrāns, lāzera stari deg pastāvīgi, sākas rotācija un statusa indikators (12) ilgstoši deg zaļā krāsā.
▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.
Lai mérinstrumentu izslęgtu, ieslėgšanas/izslėgšanas taustiņu (11) turiet tik ilgi nospiestu, līdz displejā parādās izslėgšanas simbols. Pārsniedzot maksimāli atlauto darba temperatūru 50 °C, uz dažām sekundēm parādās brīdinājuma ziņojums un statusa indikācija (12) mirgo sarkanā krāsā.
Pēc tam mēinstruments tiek izslēgts, lai pasargātu lāzera diodi. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.
Savienojuma izveide ar tālvadības pulti/lāzera starojuma uztvērēju
Piegādes stāvoklī mērinstruments un komplektā ietilpstošā tālvadības pults (40), kā arī komplektā ietilpstošais lāzera starojuma uztvērējs (41) jau savienoti, izmantojot Bluetooth®.
Lai savienotu ar tâlvadibas pulti vai lâzera starojuma uztvërëju, spiediet taustiņu Bluetooth® (7) tik ilgi, lîdz displejā parādās simbols savienojuma
izveidei ar tālvadības pulti/lāzera starojuma uztvērēju.
Lai izveidotu savienojumu ar tālvadības sistēmu, vienlaicīgi turiet nospiestu tālvadības pults pogu griešanai pretēji pulksteņrādītāju kustības virzienam (29) un pogu griešanai pulksteņrādītāju kustības virzienā (36), līdz sāk mirgot statusa indikācijas (33) un (34). Kamēr tiek veidots savienojums ar tālvadības pulti, tālvadības pults statusa indikatori pārmainus mirgo zaļā krāsā.
Lai izveidotu savienojumu ar lāzera starojuma uztvērēju, vienlaicīgi turiet nospiestu lāzera starojuma uztvērēja X ass pogu un Y ass pogu, lidz lāzera starojuma uztvērēja displejā parādās paziņojums par savienojuma izveidi. leverojiet lāzera starojuma uztvērēja lietošanas pamācībā sniegtos norādījumus.
Sekmīga savienojuma izveide ar tālvadības pulti vai lāzera starojuma uztvērēju tiek apstiprināta displejā. Ja savienojums ar tālvadības pulti ir izveidots, statusa indikators (33) un (34) uz tālvadības pults 3 sekundes deg zaļā krāsā.
Ja savienojums nav izveidots, displejā parādās klūdas ziņojums.
Ja savienojums ar tālvadības pulti nav izveidots, statusa indikators (33)
un (34) uz tālvadības pults 3 sekundes deg sarkanā krāsā. Ar mērinstrumentu vienlaikus var savienot un lietot 2 lāzerar starojuma uztvērējus.
Ja tiek pievienotas citas tâlvadības pultis vai lāzera starojuma uztvērēji, vecākais savienojums tiek dzēsts.
Tālvadība, izmantojot Bosch Levelling Remote App
Mērinstruments ir aprikots ar Bluetooth® moduli, kas realizē bezvadu interfeisa funkciju, ľaujot nodrošināt tālvadību ar viedtālruņa palīdzību, kas ir apgādāts ar Bluetooth® interfeisu.
Lai realizētu šo funkciju, ir nepieciešama lietotne „Bosch Levelling Remote App“. To var lejupielādēt gala ierīcē no attiecīgā lietotņu veikala (Apple App Store, Google Play Store).
Informāciju par sistēmas limeņa priekšnoteikumiem, kas nepieciešami Bluetooth® savienojuma veidošanai, var atrast Bosch interneta vietnē ar adresi www.bosch-pt.com. Realizejot tālvadību caur Bluetooth® interfeisu, sliktos uztveršanas apstākļos var veidoties laika aizture starp mobilo gala ierici un mērinstrumentu.
Standarta variantā funkcija Bluetooth® ir ieslēgta.
Lai tālvadības realizēšanai ar lietotni izslēgtu Bluetooth®, nospiediet Bluetooth® taustiņu (7). Sākuma ekrānā pārādās indikācija par savienojuma izveidi, izmantojot Bluetooth® (b).
Lai tālvadības programmai atkal ieslēgtu Bluetooth®, īslaicīgi nospiediet pogu Bluetooth® (7). Displejā parādās simbols savienojuma izveidei ar viedtālruni. Pārliecinieties, ka ir aktivizēta Bluetooth® saskarne jūsu mobilajā
ierīcē.
Sekmīga savienojuma izveide tiek apstiprināta displejā. Sākuma ekrānā esošais savienojums atpazīstsams pēc Bluetooth® (b) savienojuma indikatora.
Ja savienojums nav izveidots, displejā parādās klūdas ziņojums.
Pēc Bosch lietotnes palaišanas tiek izveidots savienojums starp mobilo gala ierīci un mērinstrumentu. Ja vienlaicīgi ir aktīvi vairāki mērinstrumenti, izvēlieties no tiem vajadzīgo mērinstrumentu. Ja ir aktīvs tikai viens mērinstruments, savienojums vienmēr tiek izveidots automatiski.
Liela attāluma vai škēršlu dēl starp mērinstrumentu un mobilo gala ierīci, kā arī elektromagnētisko traucējumu dēl Bluetooth® savienojums var tikt pārtraukts. Šādā gadījumā atkātota savienojuma izveide tiek sākta automātiski.
Miega režims
Darba pārtraukumos mērinstrumentu varat pārslēgt miega režimā. Iestatījumi šādā gadījumā saglabājas.
Lai ieslēgtu miega režimu, īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (11). Nākamajā izvēlnė spiediet ieslēgšanas/izslēgšanas taustiņu (11) tik bieži, līdz izvēlēts miega režims. Izvēli apstipriniet ar qk nospiežot nolieces iestatišanas
taustinu (14).
Alternativā variantā miega režīmu var ieslēgt, nospiežot miega režīma taustiņu (27) uz tālvadības pults.
Ja ieslēgts miega režīms, displejā redzams miega režīma simbols. Statusa indikators (12) lēni mirgo zaļā krāsā. Triecienu brīdinājuma funkcija paliek aktīva, visi iestatījumi tiek saglabāti.
Lai izslēgtu miega režimu, īsi nospiediet ieslėgšanas/izslėgšanas taustiņu (11) uz mērinstrumenta vai miega režima taustiņu (27) uz tālvadības pults.
Mērinstrumentu var izslēgt ari miega režima laikā. Šim nolūkam turiet nospiestu ieslēgšanas/izslēgšanas pogu (11) tik ilgi, līdz displejā parādās izslēgšanas simbols. Visi pārējie taustiņi uz mērinstrumenta un tālvadības pults ir deaktivizēti. Miega režimu iespējams ari ieslēgt un izslēgt, izmantojot Bosch Levelling Remote App.
Tastatūras blokēšana
Mērinstrumenta un tālvadības pults tastatūru var blokēt, izmantojot Bosch Levelling Remote App.
Mērinstrumenta displejā parādās tastatūras blokēšanas simbols.
Tastatūras blokēšanu var atcelt šādi:
- izmantojot Bosch Levelling Remote App,
- izslēdzot un ieslēdzot mērinstrumentu ar ieslēgšanas/izslēgšanas taustiņu (11)
- vai vienlaikus spiežot taustinu ▲/ (4) un ▼/ (8) uz mērinstrumenta.
Darba režimi
X un Y ass izlidzināšana
X un Y ass izlidzināšana ir iezimēta virs rotācijas galvas uz korpusa. Atzīmes atrodas tieši virs izlidzināšanas ierobiem (16) pie korpusa apakšējās malas, kā arī uz apakšējā roktura. Ar izlidzināšanas ierobu palīdzību mērinstrumentu var izlidzināt asu virzienā.
Pārskats par darba režīmiem
Visi 3 darba režimi iespējami mērinstrumenta horizontālā un vertikālā pozīcijā.
Rotācijas režīms
Rotācijas režīms īpaši ieteicams, izmantojot lāzera starojuma uztvērēju. Lietotājs var izvēlēties dažādus rotācijas ātrumus.
Liniju režims
Šajā darba režimā kustigais lāzera stars pārvietojas ierobežotā atvēruma lenkī. Tā rezultātā lāzera stara redzamība ir labāka, nekā rotācijas režimā. Lietotājs var izvēlēties dažādas lāzera stara izvērses lenka vērtības.
Punktu režims
Šajā darba režimā tiek panākta kustīgā lāzera stara vislabākā redzamība. Tas kalpo, piem., vienkāršai augstuma pārnešanai vai asu sakritības pārbaudei.
Liniju un punktu režims nav piemērots darbam ar lāzera starojuma uztvērēju (41).
Rotācijas režims
Pēc katras ieslēgšanas mērinstruments atrodas rotācijas režīmā ar standarta rotācijas ātrumu (600 min ^-1 ). Lai pārietu no līniju uz rotācijas režīmu, spiediet rotācijas režīma taustiņu (6) vai tālvadības rotācijas režīma taustiņu (26).
Lai mainītu rotācijas ātrumu, spiediet rotācijas režīma taustiņu (6) vai tālvadības rotācijas režīma taustiņu (26) tik bieži, līdz displejā parādās vēlamais ātrums.
Sākuma ekrānā iestatītais ātrums redzams pēc rotācijas ātruma indikatora (h).
Izmantojot darbam lāzera starojuma uztvērēju, jāizvēlas lielākā stara rotācijas ātruma vērtība. Strādājot bez lāzera starojuma uztvērēja, labākai lāzera staru redzamībai samaziniet rotācijas ātrumu un izmantojiet lāzera skatbrilles (50).
Lai pārslēgtu līniju režimu vai punktu režimu, spiediet līniju režima taustiņu (5) vai tālvadības līniju režima taustiņu (28).
Lai mainītu atvēruma lenķi, spiediet līniju režīma taustīņu (5) vai tālvadības līniju režīma taustīņu (28) tik bieži, līdz displejā parādās vēlamais darbības veids. Spiežot taustīņu, atvēruma lenķis pakāpeniski samazinās, līdz sasniegts punkta režīms.
Vērtībai sasniedzot 360°, mērinstruments atkal pārslēdzas rotācijas režimā, un rotācijas ātrums ir pēdējā iestatitā ātruma vērtība.
Norāde: inerces dēl lāzers nedaudz var izsvārstities ārpus lāzera līnijas galapunktiem.
Linijas/punkta pagriešana rotācijas plaknē
Liniju un punktu režimā lāzera liniju vai lāzera punktu var pozicionēt lāzera rotācijas plaknē. lespējama pagriešana par 360°.
Lai grieztu pretēji pulksteņrādītāju virzienam, spiediet taustiņu (4) uz mērinstrumenta vai taustiņu griešanai pretēji pulksteņrādītāju virzienam (29) uz tālvadības pults. Lai grieztu pulksteņrādītāju virzienā, spiediet taustiņu (3) uz mērinstrumenta vai taustiņu griešanai pulksteņrādītāju virzienā (36) uz tālvadības pults.
Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvokli
Mērinstrumentam atrodoties vertikālā stāvokli, jūs varat pagriezt lāzera punktu, lāzera līniju vai rotācijas plakni ap X asi ±8,5 % diapazonā vienkāršai vai paralēlai asu izlidzināšanai.
Lai säktu funkciju, spiediet nolieces iestatišanas taustiņu (14) uz mērinstrumenta vai nolieces iestatišanas taustiņu (31) uz tālvadības pults. Parādās Y ass nolieces iestatišanas izvēlne, mirgo Y ass simbols.
Lai pagrieztu rotācijas plakni, spiediet taustiņu ▲ (4) vai ▼ (3) uz mērinstrumenta vai nolieces taustiņu augšup (30) vai lejup (35) uz tālvadības pults tik ilgi, līdz sasniegta vēlamā pozīcija.
Automātiska svērteņa punkta pozicija uz leju vertikālā pozicijā
Lai vertikāla novietojuma laikā mērinstrumentu izlidzinātu pret atsauces punktu uz grīdas, jūs varat pagriezt mainīgo lāzera staru (8) uz apakšu, kā svērteņa punktu. Svērteņa punkta funkciju var palaist, tikai izmantojot tālvadības pulti vai Bosch Levelling Remote App.
Mainigais lāzera stars, kā svērteņa punkts, nav pašnivelējošs. Tādēl pārliecinieties, ka pirms svērteņa punkta funkcijas aktivizēšanas mērinstruments ir nonivelēts.
Lai säktu svërteņa punkta funkciju uz leju, spiediet svërteņa punkta funkcijas pogu (25) uz tālvadības pults. Kustīgā lāzera stara vertikālās izīldzināšanas laikā displejā parādās svërteņa punkta funkcijas simbols. Pēc veiksmīgas izīldzināšanas sākuma
ekrānā parādās svērteņa punkta funkcijas rādījums (e).
Automātiskā pašizlīdzināšanās
Pärskats
Pēc ieslēgšanas mērinstruments pārbauda horizontālo vai vertikālo stāvokli un automatiski izlidzina nelīdzenumus pašizlidzināšanās diapazona robežās, kas ir apm. ±8,5% (±5°).
Nivelēšanas laikā displejā mirgo nivelēšanas simbols. Vienlaikus statusa indikators (12) uz mērinstrumenta, kā arī attiecigās ass statusa indikators ((34) vai (33)) uz tālvadības pults mirgo zaļā krāsā.
Līdz nivelēšanas pabeigšanai rotācija ir apturēta un lāzera stari mirgo. Pēc nivelēšanas sekmīgas pabeigšanas parādās sākuma ekrāns. Lāzera stari deg pastāvīgi, un sākas rotācija. Statusa indikators (12) uz mērinstrumenta, kā arī nivelētās ass statusa indikators ((34) vai (33)) uz tālvadibas pults pastāvīgi deg zaļā krāsā.
Ja mērinstruments atrodas slīpi par vairāk nekā 8,5 % vai ir novietots citādi, nevis horizontālā vai vertikālā stāvoklī, pašizlīdzināšanās vairs nav
iespējama. Displejā parādās klūdas ziņojums, un statusa indikators (12) mirgo sarkanā krāsā.
Nedaudz izmainiet mērinstrumenta stāvokli un nogaidiet, līdz beidzas nivelēšana.
Ja ir pārsniegts maksimālais nivelēšanas laiks, nivelēšana tiek pārtraukta ar klūdas ziņojumu.
Pozicionėjiet mērinstrumentu no jauna un īsi nospiediet ieslėgšanas/izslėgšanas taustiņu (11), lai sāktu nivelēšanu no jauna.
Stāvokla izmainas
Ja mērinstruments ir izlīdzināts, tas patstāvīgi kontrolē savu stāvokli, nepārtraukti mērot nolieci no horizontāla vai vertikāla stāvokļa. Ja tiek mainīts mērinstrumenta stāvoklis, tas automātiski veic pēcizlīdzināšanos.
Minimālas stāvokļa izmaiņas tiek izlīdzinātas, nepārtraucot darbību. Tādējādi tiek automatīiski kompensēts pamatnes satricinājums vai laika apstākļu ietekme.
Lielāku stāvokļa izmaiņu gadījumā, lai izvairītos no nepareiza mērijuma nivelēšanas laikā, lāzera star rotācija tiek apturēta un lāzera stari mirgo. Displejā parādās nivelēšanas simbols. Ja nepieciešams, tiek aktivizēta trieciena brīdinājuma funkcija.
Mērinstruments patstāvīgi atpazīst horizontālo un vertikālo stāvokli. Lai pārietu no horizontālā un vertikālo stāvokli, izslēdziet mērinstrumentu, pozicionējiet to no jauna un atkal ieslēdziet.
Ja stāvoklis tiek mainīts bez izslēgšanas/ieslēgšanas, parādās klūdas ziņojums un statusa indikators (12) ātri mirgo sarkanā krāsā. Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (11), lai sāktu nivelēšanu no jauna.
Triecienu brīdinājuma funkcija
Mērinstrumentam ir triecienu brīdinājuma funkcija. Mērinstrumenta stāvokļa izmaiņu, satricinājuma vai pamatnes vibrāciju gadījumā tā novērš pašizlīdzināšanos mainitajā pozicijā un līdz ar to klūdas mērinstrumenta pārbīdes dēl.
GRL 650 CHVG: triecienu brīdinājuma funkcija darbojas divos jutības līmeņos. leslēdzot mērinstrumentu, ir iestatīta augsta jutība.
Trieciena brīdinājuma aktivizēšana.
Standarta variantā trieciena brīdinājuma funkcija ir ieslēgta. Tā tiek aktivizēta aptuveni 30 sekundes pēc mērinstrumenta ieslēgšanas. Aktivizēšanas laikā displejā mirgo trieciena brīdinājuma funkcijas indikators (c). Pēc aktivizēšanās šis indikators deg pastāvīgi.
Aktivizēta triecienu brīdinājuma funkcija:
Ja izmainās mērinstrumenta stāvoklis vai ari tas ir saņēmis stipru satricinājumu, aktivizējas triecienu brīdinājuma funkcija: tiek pārtraukta lāzera rotācija un parādās klūdas ziņojums. Statusa indikators (12) ātri mirgo sarkanā krāsā un atskan ātrs brīdinājuma signāls.
Apstipriniet brīdinājuma signālu ar n̄hospiežot nolieces iestatišanas taustiņu (14) uz mērinstrumenta vai nolieces iestatišanas taustiņu (31) uz tālvadības pults. Strādājot ar nivelēšanas automatiku (ieskaitot nolieces režīmu), nivelēšana automatiski tiek sākta no jauna.
Tad pārbaudiet lāzera stara poziciju vienā atsauces punktā un koriģējiet augstumu vai mērinstrumenta izlīdzinājumu, ja nepieciešams.
Trieciena brīdinājuma funkcijas izmainišana/izslēgšana.
Sākuma ekrānā tiek parādīts aktuālais iestatijums ar triecienu brīdinājuma indikatoru (c):
Trieciena brīdinājuma funkcijai ieslēgšanas brīdī ir augsta jutība.
GRL 650 CHVG: trieciena brīdinājuma funkcijai ieslēgšanas brīdī ir zema jutība.
Trieciena brīdinājuma funkcija ir izslēgta.
Lai mainītu trieciena brīdinājuma funkcijas iestatījumu, īslaicīgi nospiediet ieslēgšanas/izslēgšanas pogu (11). Nākamajā izvēlnē spiediet ieslēgšanas/izslēgšanas taustīņu (11)tik bieži, līdz izvēlēts attiecīgais iestatījums. Izvēli apstipriniet ar ānospiežot nolieces iestatišanas taustīņu (14).
(GRL 650 CHVG)
Ja triecienu brīdinājuma funkcija ir ieslēgta, tā tiek aktivizēta pēc aptuveni 30 sekundēm.
Nolieces režims horizontālā stāvokli
Mērinstrumenta horizontālā stāvokli X asi un Y asi var noliekt ±8,5 % diapazonā neatkarīgi vienu no otras.
Lai noliektu X asi, vienu reizi nospiediet nolieces iestatišanas taustiņu (14) uz mērinstrumenta vai nolieces iestatišanas taustiņu (31) uz tālvadības pults. Parādās X ass nolieces iestatišanas izvēlne.
Ar taustiņu ▲ (4) vai ▼ (3) uz mērinstrumenta vai ar nolieces taustiņu augšup (30) vai lejup (35) uz tālvadības pults iestatiet vēlamo nolieci. Vienlaikus spiežot abus nolieces taustiņus uz mērinstrumenta vai tālvadības pults, noliece tiek atiestatīta uz 0,00 %.
Lai noliektu Y asi, atkārtoti nospiediet nolieces iestatišanas taustiņu (14) uz mērinstrumenta vai nolieces iestatišanas taustiņu (31) uz tālvadības pults. Parādās Y ass nolieces iestatišanas izvēlne.
Iestatiet vēlamo nolieci, kā aprakstīts pie X ass.
Dažas sekundes pēc pēdējās taustīna nospiešanas izvēlētā noliece tiek istenota mērinstrumentā. Līdz nolieces iestatīšanas pabeigšanai mirgo lāzera stars, kā arī nolieces iestatīšanas simbols displejā.
Pēc nolieces iestatišanas pabeigšanas sākuma ekrānā parādās iestatītās abu asu nolieces vērtības. Statusa indikators (12) uz mērinstrumenta pastāvīgi deg sarkanā krāsā. Uz tālvadības pults noliektās ass statusa indikators ((34) un/vai (33)) pastāvīgi deg sarkanā krāsā.
Nolieces lenka saglabātājs nolieces režimam horizontālā stāvokli (GRL 650 CHVG)
Mērinstruments saglabā pēdējās četras abām asīm lietotās nolieces lenka vērtības. Tā vietā, lai no jauna iestatītu nolieces vērtības, varat pārņemt šīs saglabātās nolieces vērtību kombinācijas.
Sāciet nolieces režimu X asij (skatīt „Nolieces režims horizontālā stāvokli“, Lappuse 672).
Lai aktivizētu nolieces lenķa saglabāšanu, nospiediet mērinstrumenta līniju režīma pogu (5) vai tālvadības pults līniju režīma pogu (28).
Lai izvēlētos kādu no četrām saglabātajām kombinācijām, nospiediet mērinstrumenta līniju režīma pogu (5) vai tālvadības pults līniju režīma pogu (28) tik daudz reižu, līdz displejā parādās nepieciešamā kombinācija.
Lai apstiprinātu atlasi, nospiediet nolieces iestatījuma pogu (14) uz mērinstrumenta (9) vai nolieces iestatījuma pogu (31) uz tālvadības pults. Dažas sekundes pēc pogas nospiešanas nolieces vērtību kombinācija tiek iestatīta mērinstrumentā (skatīt „Nolieces režims horizontālā stāvokli“, Lappuse 672).
Lai iestatītu vērtības, kas atškiras no saglabātajām, nospiediet pogu ▲ (4) uz mērinstrumenta (□)ai pogu noliecei uz priekšu (30) uz tālvadības pults. Indikācija pāriet atpakal uz nolieces režima iestatījumu izvēlni (skatīt „Nolieces režims horizontālā stāvokli“, Lappuse 672).
SlopeProtect
Mērinstrumenta temperatūras izmaiņas var ietekmēt iestatītās asu nolieces vērtības.
Lai novērstu mērijumu neprecizitātes, pārsniedzot iestatītās temperatūras atškīribu vērtības, asu noliece tiek atkārtoti pielāgota: mērinstruments veic nivelēšanu un pēc tam pārslēdzas nolieces režimā ar pēdējām iestatītajām vērtībām.
Noliece tiek atiestatita, ja temperatūras izmainas ≥ 5 °C.
GRL 650 CHVG: izmantojot Bosch Levelling Remote App,
temperatūras atšķirības var samazināt līdz 2 °C vai var izslēgt
funkciju SlopeProtect. Izslēdzot mērinstrumentu,
iestatījums netiek saglabāts.
Manuālais režīms
Mērinstrumenta automātisko nivelēšanu var izslēgt (manuālais režīms):
- horizontālā stāvoklī abām asīm neatkarīgi vienai no otras,
- vertikālā stāvoklī X asij (Y ass vertikālā stāvoklī nav nivelējama).
Manuālā režimā mērinstrumentu iespējams uzstādīt jebkurā slīpuma stāvokli. Papildus abas asis mērinstrumentā var noliekt neatkarīgi vienu no otras ±8,5 % diapazonā. Vienas ass nolieces vērtība manuālā režimā netiek parādīta displejā.
Statusa indikators (12) uz mērinstrumenta pastāvīgi deg sarkanā krāsā, ja
- horizontālā stāvoklī vismaz viena ass ir iestatīta uz manuālo režimu,
- vertikālā stāvoklī X ass ir iestatīta uz manuālo režīmu.
Tālvadības pulti Y ass statusa indikators (34) vai X ass statusa rādijums (33) pastāvīgi deg sarkanā krāsā, ja attiecigā ass ir iestatīta manuālā režimā.
Manuālo režīmu nevar ieslēgt ar tālvadības pulti.
Manuālais režims horizontālā stāvokli
Lai izslēgtu automatisko nivelēšanu, manuālā režīma taustiņu (13) spiediet tik bieži, līdz sasniegta abu asu vēlamā iestatījuma kombinācija. Attēlotajā displeja piemērā automatiskā nivelēšana X asij ir izslēgta, Y ass joprojām tiek nivelēta.
Lai noliektu asi ar izslēgtu automātisko nivelēšanu, spiediet nolieces iestatišanas taustiņu (14), kamēr redzama manuālā režīma izvēlne.
Ja automātiskā nivelēšana atslēgta tikai vienai asij, var mainit tikai šīs ass nolieci. Abu asu manuālā režimā, atkārtoti nospiežot nolieces iestatišanas taustiņu (14), var pārslēgt asīs. Displejā mirgo tās ass simbols, kuras nolieci var mainit. Nolieciet izvēlēto asi ar taustiņiem ▲ (4) vai ▼ (3) līdz vēlamajai pozicijai.
Manuālais režīms vertikālā stāvokli
Lai izslēgtu automatisko nivelēšanu X asij, vienu reizi nospiediet manuālā režīma taustiņu (13). (Y asi vertikālā stāvokli nevar nivelēt.)
Lai noliektu X asi bez automātiskās nivelēšanas, spiediet nolieces iestatīšanas taustinu (14), kamēr redzama manuālā režima izvēlne. Displejā mirgo X ass simbols.
Nolieciet X asi ar taustiniem ▲ (4) vai ▼ (3) līdz vēlamajai pozīcijai.
Lai noliektu Y asi, spiediet nolieces iestatišanas taustiņu (14), kamēr redzama manuālā režīma izvēlne. Displejā mirgo Y ass simbols.
Grieziet Y asi ar taustiniem ▲ (4) vai ▼ (3) līdz vēlamajai pozīcijai.
Funkcijas
Režims CenterFind
Režimā CenterFind mērinstruments cenšas automatiski izlidzināt lāzera staru pret lāzera starojuma uztvērēja vidusliniju, kustinot rotācijas galvu uz augšu un uz leju. Lāzera staru var iestatīt uz mērinstrumenta X vai Y ass.
Režimu CenterFind var palaist no lāzera starojuma uztvērēja. Izlasiet un ievērojiet lāzera starojuma uztvērēja lietošanas pamācību.
Meklēšanas laikā mērinstrumenta displejā vienai vai abām asim parādās simbols CenterFind, un statusa indikators (12) mirgo sarkanā krāsā.
Kad lāzera stars ir izlidzināts pret lāzera starojuma vidusliniju, režīms CenterFind automatiski izslēdzas un sākuma ekrānā parādās noteiktais nolieces lenkis.
Ja lāzera staru neizdodas izlīdzināt
pret lāzera starojuma uztvērēja
vidusliniju, lāzera stara rotācija tiek
apturēta un displejā parādās klūdas
ziņojums. Nospiediet jebkuru
taustīņu, lai aizvērtu klūdas ziņojumu.
Attiecīgā ass tiek atkal nonivelēta uz
0%.
Pärbaudiet, vai mērinstruments un lāzera starojuma uztvērējs ir pareizi uzstādīti, un vēlreiz palaidiet režīmu. Lāzera starojuma uztvērējam jāatrodas mērinstrumenta ±8,5 % kustību diapazonā.
674|Latviešu
Norāde: izmantojot režīmu CenterFind, abu asu iestatijumi var mainīties ari tad, ja viena no asīm nav izlīdzināta atbilstoši lāzera starojuma uztvērējam.
Režims CenterLock (GRL 650 CHVG)
Režimā CenterLock mērinstruments censas automatiski izlidzināt lāzera staru pret lāzera starojuma uztvērēja vidusliniju, kustinot rotācijas galvu uz augšu un uz leju.
Atškirībā no režima CenterFind lāzera starojuma uztvērēja pozicija tiek nepārtraukti pārbaudīta un mērinstrumenta nolieces lenķis tiek automatiski pielāgots. Nolieces vērtība netiek parādīta displejā.
Strādājot režimā CenterLock, uzmanīgi sekojiet līdzi, lai mērinstrumentu un lāzera uztvērēju nevarētu nejauši izkustināt. Automātiski pielāgojot nolieci jebkuras pozīcijas maiņas gadījumā, var rasties klūdaini mērījumi.
Lāzera staru var iestatīt uz mērinstrumenta X vai Y ass.
Režimu CenterLock var palaist un apturēt no lāzera starojuma uztvērēja. Izlasiet un ievērojiet lāzera starojuma uztvērēja lietošanas pamācību.
Meklešanas laikā mērinstrumenta displejā vienai vai abām asīm parādās simbols CenterLock, un statusa indikators (12) mirgo sarkanā krāsā.
Kad lāzera stars ir izlidzināts pret lāzera starojuma uztvērēja vidusliniju, vienai vai abām asīm sākuma ekrānā parādās simbols CenterLock. Nolieces vērtība netiek parādīta.
Ja lāzera staru neizdodas izlīdzināt
pret lāzera starojuma uztvērēja
vidusliniju, lāzera stara rotācija tiek
apturēta un displejā parādās kļūdas
ziņojums. Nospiediet jebkuru
taustīņu, lai aizvērtu kļūdas ziņojumu.
Attiecīgā ass tiek atkal nonivelēta uz
0%.
Pärbaudiet, vai mērinstruments un lāzera starojuma uztvērējs ir pareizi uzstādīti, un vēlreiz palaidiet režīmu. Lāzera starojuma uztvērējam jāatrodas mērinstrumenta ±8,5 % kustību diapazonā.
Norāde: izmantojot režimu CenterLock, abu asu iestatījumi var mainīties arī tad, ja viena no asīm nav izlīdzināta atbilstoši lāzera starojuma uztvērējam.
Daļēja projekcija (skatīt attēlu C)
Rotācijas režimā kustīgo lāzera staru (8) vienam vai vairākiem rotācijas plaknes kvadrantiem var izslēgt. Tādējādi iespējams ierobežot lāzera starojuma apdraudējumu noteiktām zonām. Turklāt iespējams novērst citu ieriču traucējumus lāzera stara dēļ vai lāzera starojuma uztvērēja traucējumus nevēlamu refleksiju dēļ.
Atsevišku kvadrantu izslēgšanu var vadīt tikai ar Bosch Levelling Remote App palidzību. Kvadrantus, kuros redzams lāzera stars, var atpazit lāzera darba režima indikatorā (a) sākuma ekrānā.
Mērinstrumenta precizitātes pārbaude
Täläk aprakstitäs darbības drīkst veikt vienīgi labi apmācīts un kvalificēts personāls. Veicot mērinstrumenta precizitātes pārbaudi vai kalibrēšanu, jābūt zināmām tā darbības galvenajām likumsakarībām.
Faktori, kas ietekmē precizitāti
Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā.
Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū.
Papildus ârejo faktoru iedarbîbai, mérinstrumenta darbîbu var iespaidot arî ipaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radît mērijumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.
Ja mērinstruments vienā no tālāk aprakstītajiem mērīšanas procesiem pārsniedz maksimālo nobīdi, veiciet kalibrēšanu ar (skatīt „Mērinstrumenta kalibrēšana“, Lappuse 675) vai nododiet mērinstrumentu pārbaudei Bosch klientu apkalpošanas dienestā.
Nivelēšanas precizitātes pārbaude, mērinstrumentam darbojoties horizontālā stāvokli
Lai rezultāts būtu pareizs un precīzs, nivelēšanas precizitātes pārbaudi ieteicams veikt brīvā 30 m mērišanas posmā uz cietas pamatnes sienas priekšā. Abām asīm veiciet pilnu mērišanas procesu.
- Uzmontējiet mērinstrumentu horizontālā stāvokli 30 m nost no sienas uz statīva vai novietojiet uz cietas, līdzenas pamatnes. leslēdziet mērinstrumentu.
- Pēc nivelēšanas pabeigšanas lāzera stara viduspunktu atzimējiet uz sienas (punkts I).
- Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Nogaidiet, līdz beidzas pašizlīdzināšanās, un tad atzīmējiet uz sienas lāzera stara viduspunktu (punkts II). Raugiet, lai punkts II atrastos vertikāli virs vai zem punkta I.
Atkārtojiet šo pārbaudi otrai asij. Pirms mērišanas pagrieziet mērinstrumentu par 90°.
30 m mērišanas posmā maksimāli pieļaujamā nobīde ir ±1,5 mm. Tātad starpība d starp punktiem l un ll katrā no abiem mērišanas procesiem drīkst būt maksimāli 3 mm.
Nivelēšanas precizitātes pārbaude, mērinstrumentam darbojoties vertikālā stāvokli
Pärbaudei nepieciešams brīvs mērišanas posms uz cietas pamatnes pie 10 m augstas sienas. Piestipriniet pie sienas svērtena auklu.
- Novietojiet mērinstrumentu vertikālā stāvoklī uz cietas, līdzenas pamatnes. leslēdziet mērinstrumentu un nogaidiet, līdz beidzas tā pašizlīdzināšanās.
10 m
d
- Nostādiet mērinstrumentu tā, lai lāzera stara veidotās taisnes viduslinija precīzi sakristu ar svērteņa auklas augšējo galu. Starpība d starp lāzera staru un svērteņa auklu tās apakšējā galā veido mērinstrumenta nobīdi no vertikāles.
10 m mērišanas posmā maksimālā pieļaujamā nobīde ir ±1 mm. Tātad starpība d drīkst būt maksimāli 1 mm.
Mērinstrumenta kalibrēšana
Tālāk aprakstitās darbības drīkst veikt vienīgi labi apmācīts un kvalificēts personāls. Veicot mērinstrumenta precizitātes pārbaudi vai kalibrēšanu, jābūt zināmām tā darbības galvenajām likumsakarībām.
Centieties veikt mērinstrumenta kalibrēšanu ar maksimālu precizitāti vai ari uzticiet šo darbu Bosch
klientu apkalpošanas speciālistiem. Neprecīza kalibrēšana neļauj iegūt precīzus mērijumu rezultātus.
► Uzsāciet mērinstrumenta kalibrēšanu tikai tad, ja esat pārliecināts, ka spēsit to novest lidz galam. Līdzko mērinstruments ir pārgājis kalibrēšanas režimā, visas ar kalibrēšanu saistītās darbības jāveic ar ārkārtīgi augstu precizitāti līdz pašām procesa beigām, jo tikai tā var izvairities no klūdainiem mērijumu rezultātiem.
Pēc katras kalibrēšanas pārbaudiet nivelēšanas precizitāti (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 674). Ja nobīde pārsniedz maksimāli atļautās vērtības, nododiet mērinstrumentu pārbaudei Bosch klientu apkalpošanas dienestā.
X un Y ass kalibrēšana
GRL 600 CHV kalibrāciju var veikt, tikai izmantojot lāzera starojuma uztvērēju LR 60, savukārt GRL 650 CHVG kalibrāciju var veikt tikai ar LR 65 G. Lāzera starojuma uztvērējam jābūt savienotam ar mērinstrumentu, izmantojot Bluetooth® (skatit „Savienojuma izveide ar tālvadības pulti/lāzera starojuma uztvērēju“, Lappuse 668).
Kalibrēšanas laikā nedrikst mainīt mērinstrumenta un lāzera starojuma uztvērēja poziciju (izņemot aprakstīto izlidzināšanu vai pagriešanu). Tādēļ novietojiet mērinstrumentu uz cietas, līdzenas pamatnes un stingri nostipriniet lāzera starojuma uztvērēju.
Kalibrēšana, ja iespējams, jāveic, izmantojot Bosch Levelling Remote App. Izmantojot lietotni, nav iespējamas klūdas, jo pretējā gadījumā, neuzmanīgi spiežot taustiņus, tiek izmainīta mērinstrumenta pozīcija.
Veicot kalibrāciju bez programmas, jānospiež atbilstošas mērinstrumenta pogas, kā arī kalibrācijas laikā nav iespējams izmantot tālvadību.
Nepieciešams brīvs 30 m garš mērīšanas posms uz cietas pamatnes. Ja šāds posms nav pieejams, kalibrēšanu arī ar nelielu nivelēšanas precizitāti var veikt 15 m garā mērīšanas posmā.
Mérinstrumenta un lāzera starojuma uztvērēja montāža kalibrēšanai:
Montëjiet mërinstrumentu horizontälä stävokli 30 m vai 15 m attālumā no lāzera starojuma uztvērēja uz statīva (43) vai novietojiet to uz cietas, lidzenas pamatnes.
Stabili nostipriniet lāzera starojuma uztvērēju piemērotā augstumā:
- vai nu pie sienas vai citas virsmas ar magnētiem vai lāzera starojuma uztvērēja ākiem,
- uz stabili nostiprinātas mērkārts ar lāzera starojuma uztvērēja stiprinājumu.
levērojiet lāzera starojuma uztvērēja lietošanas pamācībā sniegtos norādījumus.
Mērinstrumenta izlīdzināšana kalibrēšanai:
Izlīdziniet mērinstrumentu tā, lai iespiestais X ass indikators uz mērinstrumenta ar "+" pusi rāda uz lāzera starojuma uztvērēju. X asij jābūt perpendikulāri lāzera starojuma uztvērējam.
Kalibrēšanas sākšana:
- Kalibrēšana ar Bosch Levelling Remote App: ieslēdziet mērinstrumentu. Sāciet kalibrēšanu lietotnē. Tālāk sekojiet norādījumiem lietotnē.
- Kalibrēšana bez lietotne: ieslēdziet mērinstrumentu un lāzera starojuma uztvērēju. Pārliecinieties, ka abi savienoti, izmantojot Bluetooth®. Sāciet kalibrēšanu, vienlaicīgi nospiežot lāzera starojuma uztvērēja ieslēgšanas/izslēgšanas pogu un lāzera starojuma uztvērēja režima CenterFind pogu. Lāzera starojuma uztvērēja displejā parādās CAL.
Lai kalibrēšanu pārtrauktu pēc izvēles, turiet nospiestu lāzera starojuma uztvērēja režima CenterFind pogu.
Kalibrēšana bez lietotnes:
Izvēlnē, kas mērinstrumenta displejā parādās pēc kalibrēšanas sākšanas, izvēlieties esošo attālumu starp mērinstrumentu un lāzera starojuma uztvērēju. Spiediet taustiņu ▲ (4) vai ▼ (3). Izvēli apstipriniet ar nospiežot nolieces iestatišanas taustiņu (14).
Lai nākamajā izvēlnē apstiprinātu izvēlēto mērišanas posmu un attiecīgo nivelēšanas precizitāti (spiediet nolieces iestatišanas taustiņu (14). Lai atgrieztos pie mērišanas posma izvēles (spiediet liniju režima taustiņu (5).
Noregulējiet lāzera starojuma uztvērēja augstumu tā, lai kustīgais lāzera stars (8) tiktu rādīts lāzera uztvērējam pa vidu (skatīt lāzera uztvērēja lietošanas pamācību). Stabili nostipriniet lāzera starojuma uztvērēju šajā augstumā.
Pārbaudiet, vai mērinstruments un lāzera starojuma uztvērējs ir novietoti viens pret otru, kā parādīts attēlā (X ass "+" puse ir vērsta uz lāzera starojuma uztvērēju). Sāciet X ass kalibrešanu ar ■nospiežot nolieces iestatišanas taustiņu (14).
Ja šis solis parādās displejā, pagrieziet mērinstrumentu par 180°, lai X ass "-" puse būtu vērsta lāzera starojuma uztvērēja virzienā. Griešanas laikā raugiet, lai mērinstrumenta augstums un noliece nemainītos. Pagriešanu apstipriniet ar —, nospiežot nolieces iestatišanas
taustinu (14). X ass kalibrēšana tiek turpināta.
Kad X ass kalibrēšana ir sekmīgi pabeigta, mērinstrumenta displejā parādās šis simbols.
Turpiniet kalibrēšanu ar Pospiežot nolieces iestatišanas taustinu (14).
Y ass kalibrēšanai pagrieziet mērinstrumentu bultiņas virzienā par 90°, lai Y ass "+" puse būtu vērsta lāzera starojuma uztvērēja virzienā. Pagriešanu apstipriniet ar nospiežot nolieces iestatišanas taustīņu (14).
Ja šis solis parādās displejā, pagrieziet mērinstrumentu par 180°, lai Y ass "-" puse būtu vērsta lāzera starojuma uztvērēja virzienā. Pagriešanu apstipriniet ar nospiežot nolieces iestatišanas taustinu (14). Y ass kalibrēšana tiek turpināta.
Kad Y ass kalibrēšana ir sekmīgi pabeigta, mērinstrumenta displejā parādās šis simbols.
Pabeidziet Y ass kalibrēšanu ar Pospiežot nolieces iestatišanas taustinu (14).
Šis simbols apstiprina sekmīgu X un Y ass kalibrēšanu ar sākumā izvēlēto nivelēšanas precizitāti. Pabeidziet kalibrēšanu ar ĉnospiežot nolieces iestatišanas taustinų (14).
Kad kalibrēšana ir sekmīgi pabeigta, mērinstruments automātiski izslēdzas.
Ja X vai Y ass kalibrēšana nav izdevusies, mērinstrumenta displejā parādās atbilstošs klūdas ziņojums. Lāzera starojuma uztvērēja displejā parādās ERR.
Pārtrauciet kalibrēšanu ar nospiežot līniju režima taustiņu (5).
Pārliecinieties, ka mērinstruments un lāzera starojuma uztvērējs ir novietoti pareizi (skatīt aprakstu iepriekš). Sāciet kalibrēšanu vēlreiz.
Ja kalibrēšana atkal neizdodas, nododiet mērinstrumentu pārbaudei Boschklientu apkalpošanas dienestā.
Kalibrēšana pa Z asi
Kalibrēšanal nepieciešams brīvs mērišanas posms uz cietas pamatnes pie 10 m augstas sienas. Piestipriniet pie sienas svērteņa auklu.
Novietojiet mērinstrumentu uz cietas, līdzenas pamatnes. leslēdziet mērinstrumentu un nogaidiet, līdz beidzas tā pašizlīdzināšanās. Noregulējiet mērinstrumentu tā, lai lāzera stars tiktu vērsts vertikāli pret sienu un svērteņa aukla to krustotu. Izslēdziet mērinstrumentu.
Lai ieslēgtu kalibrēšanas režimu, turiet nospiestu nolieces iestatīšanas taustiņu (14) un tad papildus īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (11). Mērinstruments ieslēdzas. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.
Noregulējiet lāzera staru tā, lai tas būtu pēc iespējas paralēli vērsts pret svērteņa auklu.
Nolieciet lāzera staru virzienā ◀, nospiežot taustiņu ▲ (4). Nolieciet lāzera staru virzienā ►, nospiežot taustiņu ▼ (3).
Ja nav iespējams lāzera staru noregulēt paralēli svērteņa auklai, tad noregulējiet mērinstrumentu precīzāk pret sienu un sāciet kalibrēšanu vēlreiz.
Kad lāzera stars ir novietots paralēli, saglabājiet kalibrēšanu ar qhospiežot nolieces iestatīšanas taustiņu (14).
Šis simbols apstiprina sekmīgu Z ass kalibrēšanu. Vienlaicīgi mirgo statusa indikators (12) 3× zaļā krāsā. Pabeidziet kalibrēšanu ar nospiežot nolieces iestatišanas taustiņu (14).
Kad kalibrēšana ir sekmīgi pabeigta, mērinstruments automātiski izslēdzas.
Ja Z ass kalibrēšana nav izdevusies, parādās šis klūdas ziņojums. Pārtrauciet kalibrēšanu ar nospiežot līniju režima taustiņu (5).
Pärliecinieties, ka atsauces vertikäle atrodas rotäcijas galvas kustības diapazonā, un sāciet kalibrēšanu vēlreiz. Gādājiet, lai mērinstruments kalibrēšanas laikā netiktu kustināts.
Ja kalibrēšana atkal neizdodas, nododiet mērinstrumentu pārbaudei Bosch klientu apkalpošanas dienestā.
Norādījumi darbam
Vienmër veidojiet atzîmes lâzera stara veidotâs linijas vai punkta vidü. Lâzera stara projicëtã apla diametrs vai linijas platums mainâs lîdz ar attâlumu no lâzera.
▶ Mērinstruments ir aprikots ar interfeisu, kurā tiek izmantots radio kanāls. Tāpēc jāievēro vietējie lietošanas ierobežojumi, kādi pastāv, piemēram, lidmašinās vai slimnicās.
678|Latviešu
Darbs ar lāzera mērkplāksni
Lāzera mērķplāksne (51) lauj uzlabot lāzera staru redzamību nelabvēligos darba apstāklos un lielā attālumā.
Lāzera mērklāksnes (51) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir redzamas ari no aizmugures.
Darbs ar stativu (papildpiederums)
Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Horizontālai darbībai mērinstrumentu ar 5/8" statīva stiprinājumu (18) uzlieciet uz statīva vītnes (43). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.
Vertikālai darbībai izmantojiet 5/8" statīva stiprinājumu (20).
Izmantojot statīvu ar mērskalu, augstuma nobīdi var iestatit pie balsta.
Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.
Lāzera skatbrilles (papildpiederums)
Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.
▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.
Darbs ar sienas stiprinājumu un izlidzināšanas bloku (skatit attēlu D)
Mérinstrumentu ar sienas stiprinājuma un izlidzināšanas bloka palīdzību (44) var piestiprināt pie sienas. Sienas stiprinājumu ieteicams izmantot darbiem, kas veicami augstāk par statīva izvilkšanas augstumu, vai darbiem uz nestabilas pamatnes un bez statīva.
Stingri pieskrūvējiet sienas stiprinājumu (44) pie sienas ar skrūvēm, ievietojot tās caur stiprināšanas caurumiem (45). Montējiet sienas stiprinājumu tik vertikāli, cik iespējams, un raugiet, lai tas būtu droši piestiprināts.
Sienas stiprinājuma 5/8" skrūvi (48) atkarībā no pielietojuma ieskrūvējiet horizontālajā statīva stiprinājumā (18) vai vertikālajā statīva stiprinājumā (20) pie mērinstrumenta.
Ar izlīdzināšanas bloka palīdzību mērinstrumentu var pārbīdīt apm. 13 cm augstumā. Nospiediet spiedpogu (46) un pārbīdiet izlīdzināšanas bloku aptuveni vēlamajā augstumā. Ar precīzas noregulēšanas skrūvi (47) lāzera staru var precīzi noregulēt atsauces augstumā.
Darbs ar mērkārti (piederums) (skatīt attēlu E)
Lai pārbaudītu gludumu vai noteiktu slīpumu, ieteicams izmantot mērkārti (42) kopā ar lāzera starojuma uztvērēju. Uz mērkārts (42) augšpusė ir izveidota relatīva mērskala. Šīs skalas nulles iedaļas augstumu var izvēlēties, izvelkot vajadzīgajā garumā balstu. Tas Įauj tieši nolasīt starpību starp vēlamo un esošo augstuma vērtību.
Darba piemēri
Augusta pärnešana/pärbaude (skatīt attēlu F)
Novietojiet mērinstrumentu horizontalā stāvokli uz cietas pamatnes vai uzmontējiet to uz statīva (43) (piederums).
Strādājot ar statīvu: iestatiet lāzera staru vēlamajā augstumā. Tad pārnesiet šo augstumu uz mērka vietu vai pārbaudiet augstumu mērka vietā.
Darbs bez statīva: nosakiet augstuma starpību starp lāzera staru un atsauces punkta augstumu ar lāzera mērkplāksnes (51) palīdzību. Tad pārnesiet izmērīto augstuma starpību uz mērka vietu vai ari pārbaudiet augstuma atzīmes pareizību.
Svērteņa punkta uz augšu izlidzināšana paralēli/taisna lenķa atzīmēšana (skatit attēlu G)
Ja jāatzīmē taisni leŋki vai jāizlīdzina starpsienas, svērteņa punkts uz augšu (10) jāizlīdzina paralēli, t. i. vienādā attālumā no atsauces līnijas (piem., sienas).
Šim nolūkam uzstādiet mērinstrumentu vertikālā stāvokli un novietojiet to tā, lai svērteņa punkts uz augšu atrodas aptuveni paralēli atsauces līnijai.
Precizai pozicionēšanai izmèriet attālumu starp svērteņa punktu uz augšu un atsauces līniju tieši pie mērinstrumenta ar lāzera mērkplāksnes palīdzību (51). Vělreiz izmèriet attālumu starp svērteņa punktu uz augšu un atsauces līniju iespējami lielākā attālumā no mērinstrumenta. Svērteņa punktu uz augšu izlīdziniet tā, lai tas būtu tādā pašā attālumā lidz atsauces līnijai, kā, mērot tieši pie mērinstrumenta.
Taisnais lenkis pret svērteņa punktu uz augšu (10) tiek parādīts ar kustīgo lāzera staru (8).
Perpendikulāras/vertikālas plaknes rādīšana (skatit attēlu G)
Lai iezimētu perpendikulāru vai vertikālu plakni, novietojiet mérinstrumentu vertikālā stāvokli. Ja vertikālā plakne atrodas taisnā leŋkī pret atsauces līniju (piem., sienu), tad izlidziniet svērteņa punktu uz augšu (10) pie šis atsauces līnijas.
Perpendikulu parāda kustīgais lāzera stars (8).
Perpendikulāras/vertikālas plaknes izlīdzināšana (skatit attēlu H)
Lai lāzera stara veidotu vertikālu liniju vai rotācijas plakni savietotu ar kādu atskaites punktu uz sienas, novietojiet mērinstrumentu vertikālā stāvokli un aptuveni savietojiet šo liniju vai rotācijas plakni ar atskaites punktu. Precīzai izlidzināšanai atbilstoši atsaucces punktam grieziet rotācijas plakni ap X asi (skatīt „Rotācijas plaknes pārvietošana, mērinstrumentam atrodoties vertikālā stāvokli“, Lappuse 671).
Darbs bez lāzera starojuma uztvērēja
Labvėligos apgaismojuma apstāklos (piemēram, tumšās telpās) vai nelielā attālumā var strādāt, neizmantojot lāzera starojuma uztvērēju. Labākai lāzera stara redzamībai izvēlieties vai nu līniju režimu, vai punktu režimu un pagrieziet lāzera staru pret mērka vietu.
Darbs ar lāzera starojuma uztvērēju (skatīt attēlu E)
Lai atvieglotu lāzera līniju atklāšanu, strādājot neizdevīgos apgaismojuma apstākļos (spožs apkārtējais apgaismojums, darbs tiešos saules staros) vai lielā attālumā, lietojiet lāzera starojuma uztvērēju (41). Strādājot ar lāzera starojuma uztvērēju, darbiniet lāzeru rotācijas režīmā ar vislielāko rotācijas ātrumu.
Darbs ārpus telpām (skatīt attēlu E)
Ärpus telpäm vienmër ieteicams izmantot lâzera starojuma uztvêrêju (41).
Strādājot un nenostiprinātas pamatnes, uzmontējiet mērinstrumentu uz statīva (43). Strādājiet tikai ar aktīvu triecienu brīdinājuma funkciju, lai nepieļautu klūdainus mērījumus pamatnes kustību vai mērinstrumenta satricinājuma dēl.
Apšuvuma ierikošana (skatit attelu I)
Uzmontējiet mērinstrumentu horizontālā stāvokli uz statīva (43) un uzstādiet statīvu ārpus apšuvuma zonas. Izvēlieties rotācijas režimu.
Piestipriniet lāzera starojuma uztvērēju (41) ar stiprinājumu pie mērkārts (42). Uzlieciet mērkārti uz apšuvuma atsauces punkta.
Lāzera starojuma uztvērēja augstumu uz mērkārts noregulējiet tā, lai kustīgais mērinstrumenta lāzera stars (8) tiktu parādīts pa vidu (skatīt lāzera starojuma uztvērēja lietošanas pamācību).
Pēc tam mērkārti ar lāzera starojuma uztvērēju secīgi pielieciet pie apšuvuma vairākās pārbaudes vietās.
Pievērsiet uzmanību, lai lāzera starojuma uztvērēja pozicija uz mērkārts paliktu nemainīga.
Koriğejiet apšuvuma augstumu, līdz lāzera stars visās pārbaudes vietās tiktu parādīts pa vidu.
Nolieces korigēšana (skatīt attēlu J)
Nostipriniet mērinstrumentu horizontālā stāvokli uz statīva(43). Izvēlieties rotācijas režimu.
Uzstādiet statīvu ar mērinstrumentu tā, lai X ass būtu izlīdzināta vienā līnijā ar pārbaudāmo nolieci.
Nominālo nolieci iestatiet kā X ass nolieci (skatīt „Nolieces režims horizontālā stāvokli“, Lappuse 672).
Piestipriniet lāzera starojuma uztvērēju (41) ar stiprinājumu pie mērkārts (42). Pielieciet mērkārti pie slīpās virsmas pamatnes.
Lāzera starojuma uztvērēja augstumu uz mērkārts noregulējiet tā, lai kustīgais mērinstrumenta lāzera stars (8) tiktu parādīts pa vidu (skatīt lāzera starojuma uztvērēja lietošanas pamācību).
Pēc tam mērkārti ar lāzera starojuma uztvērēju secīgi pielieciet pie slīpās virsmas vairākās pārbaudes vietās.
Pievërsiet uzmanību, lai lāzera starojuma uztvērēja pozicija uz mērkārts paliktu nemainīga.
Ja lāzera stars visās pārbaudes vietās ir pa vidu, virsmas slīpums ir pareizs.
Statusa indikatoru pārskats
Mērinstruments Funkcija
Zalš Sarkans
- Horizontāls stāvoklis: X un/vai Y ass nivelēšana
Vertikāls stāvoklis: X ass nivelēšana
○ Miega režims aktivizėts
- Horizontāls stāvoklis: abas asis ir nivelētas.
Vertikāls stāvoklis: X ass ir nivelēta.
Automātiska izslēgšana klūdas ziņojuma dēļ (piem., tukša baterija/akumulators, pārsniegta darba temperatūra)
Režims CenterFind vai režims CenterLock palaists (skatit lāzera starojuma uztvērēja lietošanas instrukciju)
- Mérinstrumenta stāvokla maina, to neizslēdzot/neieslēdzot
○ Pašizlīdzināšana nav iespējama, pašizlīdzināšanas diapazona beigas
- Aktivizēta trieciena brīdinājuma funkcija
- Sākta mērinstrumenta kalibrēšana.
- Horizontāls stāvoklis: vismaz viena ass ir slīpa vai manuālā režimā. Vertikāls stāvoklis: X ass ir slīpa vai manuālā režimā.
- deg pastāvīgi
- mirgo
680 | Latviešu
| Tālvadības pultsX | Tālvadības pultsY | Funkcija |
| zalš sarkans zalš sarkans |
| ○ X ass nivelēšana (horizontāls un vertikāls stāvoklis) |
| ○ Y ass nivelēšana (horizontāls stāvoklis) |
| ○ ○ Tālvadības pults tiek savienota, izmantojot Bluetooth®.(Abi statusa indikatori mirgo pārmainus.) |
| ● X ass ir izlīdzināta (horizontāls un vertikāls stāvoklis). |
| ● Y ass ir izlīdzināta (horizontāls stāvoklis). |
| ● (3 s) ● (3 s) Tālvadības pults sekmīgi savienota, izmantojot Bluetooth® |
| ● X ass ir slīpa vai atrodas manuālā režimā (horizontāls un vertikāls stāvoklis). |
| | ● Y ass ir slīpa vai atrodas manuālā režimā (horizontāls stāvoklis). |
| ● (3 s) ● (3 s) Savienojums ar mērinstrumentu, izmantojot Bluetooth®, nav izdevies |
Funkciju vadības iespēju pārskats
| Funkcija GRL 600 | CHV | GRL 650 CHVG | RC 6 LR 60 LR 65 G Bosch Levelling |
| Remote App |
| GRL 600 CHV/GRL 650 CHVG ieslēgšana/izslēgšana | ● ● - - - - | | | | |
| Savienojuma izveide, izmantojot Bluetooth®A) | ● ● ● | ● | ● | | ● |
| Miega režims | ● ● ● | - - | | ● | |
| Tastatūras blokēšanas ieslēgšana | - | - | - | - | - |
| Tastatūras blokēšanas izslēgšana | ● ● - - - | | ● | | |
| Rotācijas, līnijas un punkta režims | ● | ● | ● | - | - |
| Līnijas/punkta pagriešana rotācijas plaknē | ● | ● | ● | - | - |
| Rotācijas plaknes pārvietošana,mērinstrumentam atrodoties vertikālā stāvoklī | ● ● ● | - - | | ● | |
| Automātiska svērteņa punkta pozīcija uz lejuvertikālā pozicijā | - | - ● | - - | | ● |
| Trieciena brīdinājuma funkcijas ieslēgšana/izslēgšana | ● ● - - - | | ● | | |
| Trieciena brīdinājuma funkcijas jutībasizmainišana | - | ● - - - | | ● | |
| Darba režims ar nolieci | ● ● ● | - - | | ● | |
| SlopeProtect izmainišana (GRL 650 CHVG) | - | - | - - - | | ● |
| Manuālais režims | ● ● - - - | | ● | | |
| Režims CenterFind | - | - | - | ● | ● |
| Režims CenterLock | - | - | - - | ● | - |
| Dalēja projekcija | - | - | - | - | - |
| X un Y ass kalibrēšana (horizontāls stāvoklis)B) | ● ● - | ● | ● | | ● |
| Z ass kalibrēšana (vertikāls stāvoklis) | ● ● - - - | | ● | | |
A) Funkcija no vienas puses vienlaikus jäieslëdz mërinstrumenta un tâlvadibas pulti, no otras puses –viedtâlruni.
B) Funkcija tiek ieslėgta vai nu mērinstrumentā un viedtālrunī kopā, vai lāzera starojuma uztvērējā.
Traucējumu novēršana
| Rotācijas lāzera displeja rādījums | Lāzera starojuma uztvērēja displeja rādījums | Kļūme Novēršana | |
 | - Automātiska izslēgšana (tukšs akumulators vai baterijas) | Nomainiet akumulatoru vai baterijas. |
 | - Automātiska izslēgšana (pārsniegta darba temperatūra) | Pirms ieslēgšanas laujiet mērinstrumentam atdzist. Pēctam pārbaudiet mērišanas precizitāti un, ja nepieciešams, kalibrējiet mērinstrumentu. |
 | -/PNK | Savienojuma izveide ar tālvadības pulti (40) vai lāzera starojuma uztvērēju (41) neizdevās | Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (11), lai aizvērtu klūdas ziņojumu. Sāciet savienojuma izveidi no jauna (skatīt „Savienojuma izveide ar tālvadības pulti/ lāzera starojuma uztvērēju“, Lappuse 668).Ja izveidot savienojumu nav iespējams, vērsieties Boschklientu apkalpošanas dienestā. |
 | - Savienojuma izveide ar mobilo gala ierīci neizdevās | Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (11), lai aizvērtu klūdas ziņojumu. Sāciet savienojuma izveidi no jauna (skatīt „Tālvadība, izmantojot Bosch Levelling Remote App“, Lappuse 669).Ja izveidot savienojumu nav iespējams, vērsieties Boschklientu apkalpošanas dienestā. |
 | - Mērinstruments atrodas slīpi par vairāk nekā 8,5 % vai nav pareizā horizontālā vai vertikālā stāvoklī. | Pozicionējiet mērinstrumentu no jauna vai nu horizontālā, vai vertikālā stāvoklī. Atkārtota nivelēšana sākas automātiski. |
 | - Maksimālā nivelēšanas laika pārsniegšana | Pozicionējiet mērinstrumentu no jauna vai nu horizontālā vai vertikālā stāvokli. Īsi nospiediet ieslēgšanas/ izslēgšanas taustiņu (11), lai sāktu nivelēšanu no jauna. |
 | - Horizontālā un vertikālā stāvokļa pārslēgšana, neizslēdzot/neieslēdzot mērinstrumentu | Īsi nospiediet ieslēgšanas/izslēgšanas taustiņu (11), lai sāktu nivelēšanu no jauna. |
 | ERR | X ass kalibrēšana neizdevās | Pārtrauciet kalibrēšanu ar , spiežot līniju režima taustiņu (5).Pārliecinieties, ka lāzera starojuma uztvērēja uztveršanas lauks atrodas vertikālā stāvoklī pret atbilstošo mērinstrumenta asi (X/Y). Sāciet kalibrēšanu vēlreiz. |
 | ERR | Y ass kalibrēšana neizdevās |
 | - Z ass kalibrēšana neizdevās Pārtrauciet kalibrēšanu ar , nospiežot līnju režima taustiņu (5). Pārbaudiet, vai mērinstruments ir pareizi novietots un sāciet kalibrēšanu no jauna. |
 | ERR | Attiecībā uz X asi režīmā CenterFind ir radusies klūda | Nospiediet jebkuru taustiņu, lai aizvērtu klūdas ziņojumu. Pārbaudiet, vai mērinstruments un lāzera starojuma uztvērējs ir pareizi uzstādīti. Lāzera starojuma uztvērējam jāatrodas mērinstrumenta ±8,5% kustību diapazonā.Vēlreiz palaidiet režimu. |
682 | Latviešu
| Rotācijas lāzera displeja rādījums | Lāzera starojuma uztvērēja displeja rādījums | Kļūme Novēršana |
GRL 650 CHVG:
Apkalpošana un apkope
Apkalpošana un tirišana
Mērinstrumentam un tālvadības pultij vienmēr jābūt tīriem. Negremdējiet mērinstrumentu un tālvadības pultiūdenī vai citā škīdrumā.
Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.
Regulāri un īpaši rūpīgi tīriet mērinstrumenta lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.
Uzglabājiet un transportējiet mērinstrumentu tikai koferī (53).
Nosūtot mērinstrumentu remontam, ievietojiet to koferī (53).
Transportējot mērinstrumentu koferī (53), statīvu (43) ar siksnu (52) var piestiprināt pie kofera.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesainošanas un markešanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrivošanās no nolietotajiem izstrādājumiem
Elektroierices, akumulatori/baterijas, piederumi un iesainojuma materiāli jānodod otrreizējai pārstrādei apkārtējai videi nekaitigā veidā.
Neizmetiet elektroierices un akumulatorus/baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Atbilstoši Eiropas Savienības direktīvai 2012/19/ES lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK bojātie vai nolietotie akumulatori/baterijas jāsavāc atseviški un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori/baterijas:
Litija-jonu:
Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatit „Transportēšana“, Lappuse 682).
684 | Lietuvių k.
Turinys
