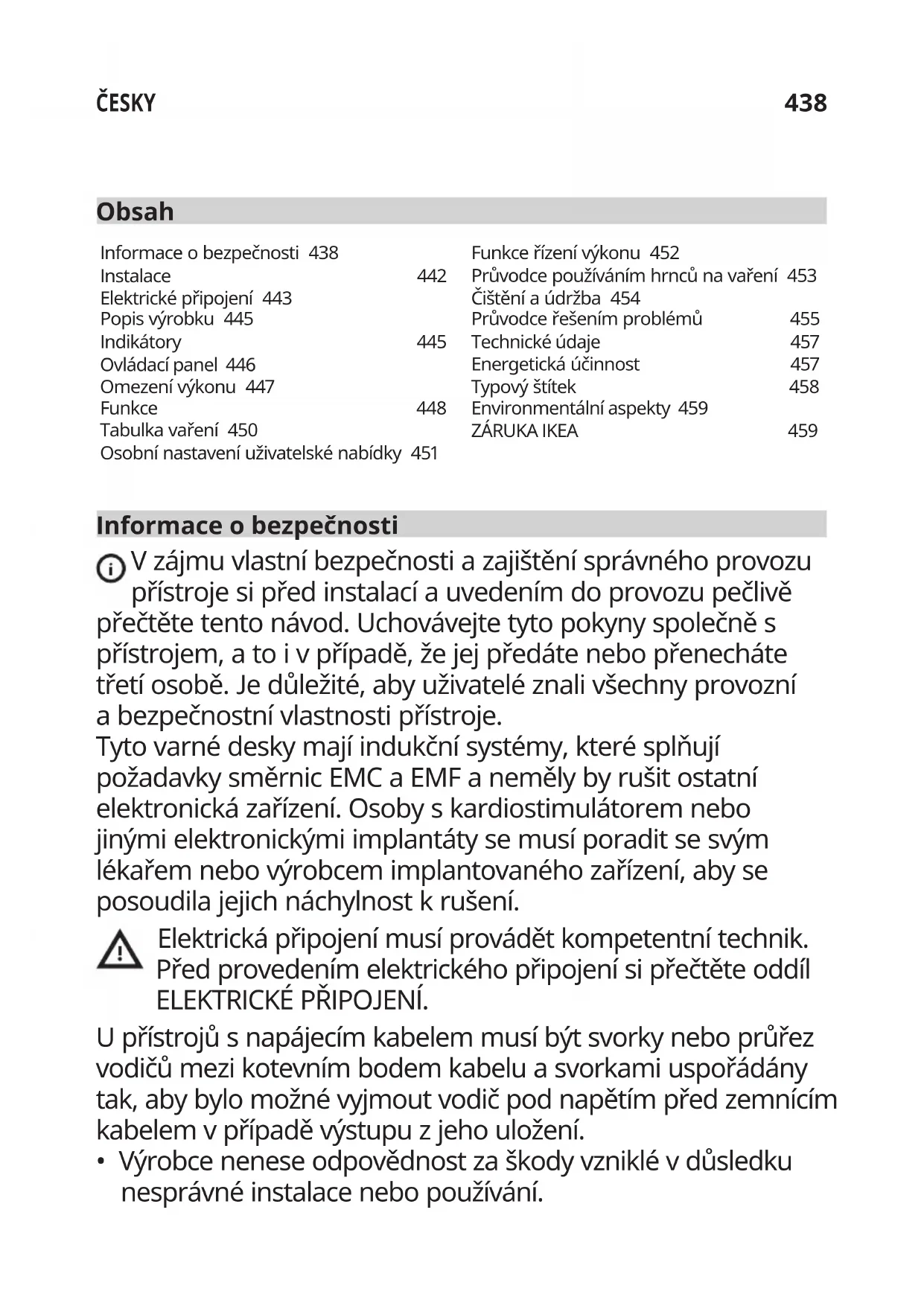

Informace o bezpečnosti 438		Funkce řízení výkonu 452
Instalace	442	Průvodce používáním hrnců na vaření	453
Elektrické připojení 443		Čištění a údržba 454
Popis výrobku 445		Průvodce řešením problémů	455
Indikátory	445	Technické údaje	457
Ovládací panel 446		Energetická účinnost	457
Omezení výkonu 447		Typový štítek	458
Funkce	448	Environmentální aspekty 459
Tabulka vaření 450		ZÁRUKA IKEA	459
Osobní nastavení uživatelské nabídky 451

Informace o bezpečnosti

V zájmu vlastní bezpečnosti a zajištění správného provozu přístroje si před instalací a uvedením do provozu pečlivě přečtěte tento návod. Uchovávejte tyto pokyny společně s přístrojem, a to i v případě, že jej předáte nebo přenecháte třetí osobě. Je důležité, aby uživatelé znali všechny provozní a bezpečnostní vlastnosti přístroje.

Tyto varné desky mají indukční systémy, které splňují požadavky směrnic EMC a EMF a neměly by rušit ostatní elektronická zařízení. Osoby s kardiostimulátorem nebo jinými elektronickými implantáty se musí poradit se svým lékařem nebo výrobcem implantovaného zařízení, aby se posoudila jejich náchylnost k rušení.

Elektrická připojení musí provádět kompetentní technik. Před provedením elektrického připojení si přečtěte oddíl ELEKTRICKÉ PŘIPOJENÍ.

U přístrojů s napájecím kabelem musí být svorky nebo průřez vodičů mezi kotevním bodem kabelu a svorkami uspořádány tak, aby bylo možné vyjmout vodič pod napětím před zemnícím kabelem v případě výstupu z jeho uložení.

- Výrobce nenese odpovědnost za škody vzniklé v důsledku nesprávné instalace nebo používání.

• Zkontrolujte, zda sítové napájení odpovídá napájecímu napětí uvedenému na typovém štítku umístěném uvnitř výrobku.
• Odpojovací zařízení musí být instalována v pevném systému v souladu s předpisy pro elektroinstalační systémy.
• U zařízení třídy I zkontrolujte, zda má domácí zdroj napájení odpovídající uzemnění.
• Připojte výrobek k elektrické síti pomocí vícepólového vypínače.
• Pokud je napájecí kabel poškozen, musí jej vyměnit výrobce, autorizované servisní středisko nebo příslušný technik, aby se předešlo jakémukoli riziku nebo nebezpečné situaci.

UPOZORNĚNÍ: Před instalací přístroje odstraňte ochranné fólie.

- Používejte pouze šrouby a další součástky dodané s přístrojem.

UPOZORNĚNÍ: Pokud nebudou šrouby nebo upevňovací prvky instalovány podle pokynů v tomto návodu, může dojít k úrazu elektrickým proudem.

• Činnosti čištění a údržby nesmí provádět děti, pokud na ně nedohlíží dospělá osoba.
• Děti musí být pod dohledem, aby bylo zajištěno, že si s přístrojem nebudou hrát.

- Tento přístroj nesmí používat osoby (včetně dětí) se sníženými psychofyzickými a smyslovými schopnostmi nebo osoby s nedostatkem zkušeností a znalostí, pokud nejsou pod pečlivým dohledem a nejsou poučeny o bezpečném používání přístroje osobou odpovědnou za jejich bezpečnost.

- Tento přístroj mohou používat děti ve věku nejméně 8 let a osoby se sníženými psychofyzickými a smyslovými schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod pečlivým dohledem a jsou

poučeny o bezpečném používání přístroje a o nebezpečích s ním spojených. Nedovolte dětem, aby si s přístrojem hrály.

UPOZORNĚNÍ: Přístroj a jeho přístupné části se během používání zahřívají a jsou horké.

Budte velmi opatrní, abyste se nedotkli topných prvků.

Děti mladší 8-i let udržujte mimo dosah přístroje, pokud nejsou neustále pod dohledem.

UPOZORNĚNÍ: Pokud má povrch praskliny, přístroj vypněte, aby nedošlo k úrazu elektrickým proudem.

• Nepoužívejte přístroj, pokud je povrch popraskaný nebo pokud je viditelné poškození tlouštky materiálu.
• Nedotýkejte se přístroje mokrýma rukama nebo částmi těla.
• K čištění výrobku nepoužívejte parní čističe.
• Na povrch varné desky nepokládejte kovové předměty, jako jsou nože, vidličky, lžíce a víka, protože by se mohly přehřát.
• Po použití vypněte varnou desku příslušným ovladačem; nespoléhejte na senzory hrnců.

UPOZORNĚNÍ: Při použití oleje nebo tuku je nebezpečné nechávat varnou desku bez dozoru, protože by to mohlo vést k nebezpečné situaci a požáru. NIKDY se nepokoušejte uhasit plameny vodou, ale vypněte přístroj a plameny uduste, například víkem nebo protipožární přikrývkou.

POZOR: Proces vaření musí probíhat pod dohledem. Krátký proces vaření musí být neustále sledován.

- Přístroj není určen k provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.

UPOZORNĚNÍ: Nebezpečí požáru: na varné desky nepokládejte žádné předměty.

- Přístroj musí být instalován tak, aby umožnoval odpojení od napájení otvorem mezi kontakty (3 mm), které zajistí

úplné odpojení v podmínkách přetížení kategorie III.

• Přístroj nesmí být nikdy vystaven atmosférickým vlivům (déšť, slunce).
• Uchovávejte obaly mimo dosah dětí a domácích zvířat.
• Ujistěte se, že je zařízení zapojeno přímo do zásuvky.
• K připojení zařízení nepoužívejte adaptéry, více zásuvek ani prodlužovací kabely.
• Spotřebič nikdy nepoužívejte k jiným účelům, než pro které je určen.
• Fritézy musí být během používání neustále sledovány: přehřátý olej by se mohl vznítit.
• Nepoužívejte přístroj pomocí externího časovače nebo samostatného systému dálkového ovládání.
• Přístroj nesmí být nikdy instalován za ozdobnými dvířky, aby nedošlo k jejich přehřátí.
• Nestoupejte si na přístroj, protože by se mohl poškodit.
• Nepokládejte hrnce a pánve na okraj, mohlo by dojít k poškození silikonových spojů.

Instalace

Při instalaci je třeba dodržovat zákony, vyhlášky, směrnice a normy (předpisy pro bezpečnost elektrických instalací, správnou recyklaci součástí atd.) platné v zemi použití!

• Další informace o instalaci najdete v montážních pokynech.
• Mezi přístrojem a pracovní deskou nepoužívejte silikonový tmel.
• Zkontrolujte, zda je prostor pod varnou deskou dostatečný pro cirkulaci vzduchu. Viz montážní pokyny.
• Spodní část přístroje se může velmi zahřát a být horká. Pokud je přístroj instalován nad zásuvkami, nezapomeňte pod přístroj nainstalovat protipožární dělicí panel, aby se zabránilo přístupu ke spodní části. Viz montážní pokyny.
• Větrání přístroje musí odpovídat pokynům výrobce.
• V kuchyňském bloku, ve kterém bude varná deska umístěna, vytvořte přední otevřený prostor o ploše nejméně 28 cm2, aby bylo možné řádné větrání výrobku.

Požadavky na kuchyňský blok

• Pokud je přístroj namontován na hořlavých materiálech, je nutné přísně dodržovat směrnice a předpisy týkající se nízkonapěťových systémů a předpisy požární ochrany.
• U vestavěných jednotek musí být komponenty (z plastu a dýhovaného dřeva) nanášeny žáruvzdornými lepidly (min. 85 °C): použití nevhodných materiálů a lepidel může způsobit

deformaci nebo uvolnění komponentů.

- Používání profilů z masivního dřeva kolem pracovní desky za přístrojem je povoleno za předpokladu, že minimální vzdálenosti vždy odpovídají údajům uvedeným v instalačních výkresech.

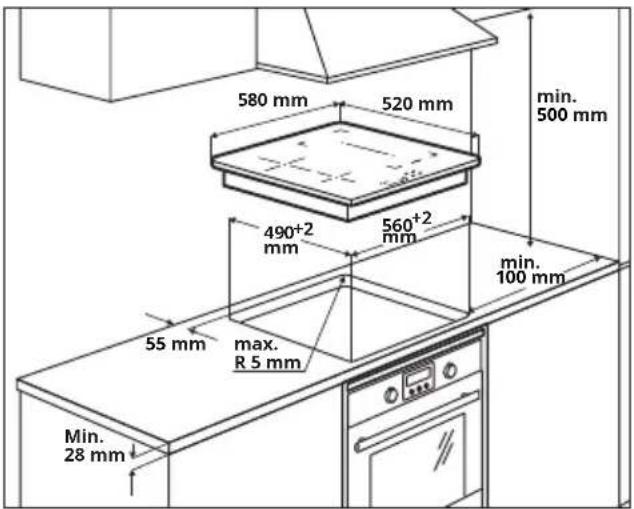

580 mm 520 mm min. 500 mm 490+2 mm 560+2 mm min. 100 mm 55 mm max. R 5 mm Min. 28 mm

• Další informace o instalaci najdete v montážních pokynech.
• Pokud pod varnou deskou není žádná trouba, nainstalujte pod přístroj oddělovací panel, jak je uvedeno v montážních pokynech.

Elektrické připojení

UPOZORNĚNÍ: Veškerá elektrická připojení musí provést autorizovaný instalační technik.

• Před připojením zkontrolujte, zda jmenovité napětí přístroje uvedené na typovém štítku odpovídá napětí v síti. Typový štítek je připevněn ke spodní straně varné desky.
• Používejte pouze originální díly dodané servisem náhradních dílů.
• Přístroj není vybaven sítovým kabelem. Kupte ten správný od specializovaného prodejce.
• V případě poškození vyměňte napájecí kabely za originální náhradní kabely. Obratte se na call centrum svého obchodního domu IKEA.

Pozor! Kabely nesvařujte!

Elektrické připojení

• Postupujte podle schématu připojení (umístěného na spodní straně výrobku).
• Tento přístroj má připojení typu „Y“ a vyžaduje napájecí kabel H05V2V2-F. Kabel vyžaduje povinné koncovky. Podle norem IEC použijte pro jednofázové připojení: napájecí kabel 3 x 4 mm², pro dvoufázové připojení: napájecí kabel 4 x 2,5 mm² a pro holandské připojení: napájecí kabel 5 x 2,5 mm². Vnější průměr napájecího kabelu: min. 8 mm - max. 12 mm. Dodržujte prosím konkrétní národní předpisy.
• Přípojné svorky jsou přístupné po sejmutí krytu propojovací skříňky.
• Zkontrolujte, zda jsou vlastnosti domácí elektrické sítě (napětí, maximální výkon a proud) kompatibilní s vlastnostmi přístroje.
• Připojte přístroj podle obrázku (v souladu s národními předpisy pro síťové napětí).

Schéma připojení na straně domu

220V-240V 1N \~

L N

L = Černý nebo hnědý

N = Modrý

+ = Zlutý/zelený

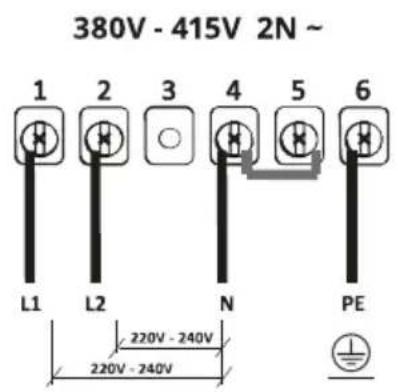

380V - 415V 2N\~

L1 L2 L3 N ⊕

L1 = Hnědý

L2 = Černý

N = Modrý

⊕ = Žlutý/zelený

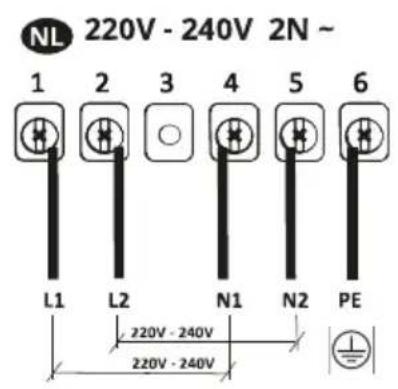

220V - 240V 2N \~ NL

Schéma připojení na straně výrobku.

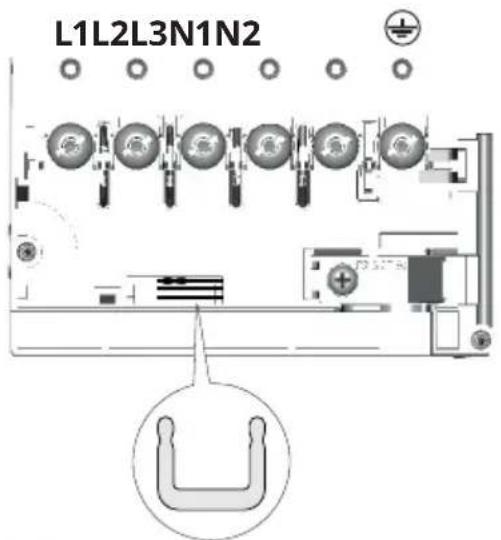

Vložte proudové bočníky 📊 mezi svorky jako na obrázku.

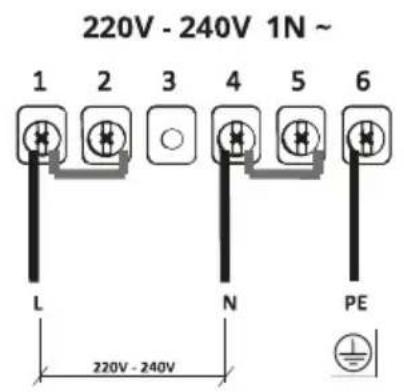

220V - 240V 1N ~ 1 2 3 4 5 6 L N PE 220V - 240V

L = Černý nebo hnědý N = Modrý ⊕ = Žlutý/zelený

380V - 415V 2N ~ 1 2 3 4 5 6 L1 L2 N PE 220V - 240V 220V - 740V

L1 = Hnědý L2 = Černý N = Modrý ⊕ = Žlutý/zelený

NL 220V - 240V 2N ~ 1 2 3 4 5 6 L1 L2 N1 N2 PE 220V - 240V 220V - 240V

L1 = Hnědý L2 = Černý N1 = Modrý N2 = Modrý ⊕ = Žlutý/zelený

Popis výrobku

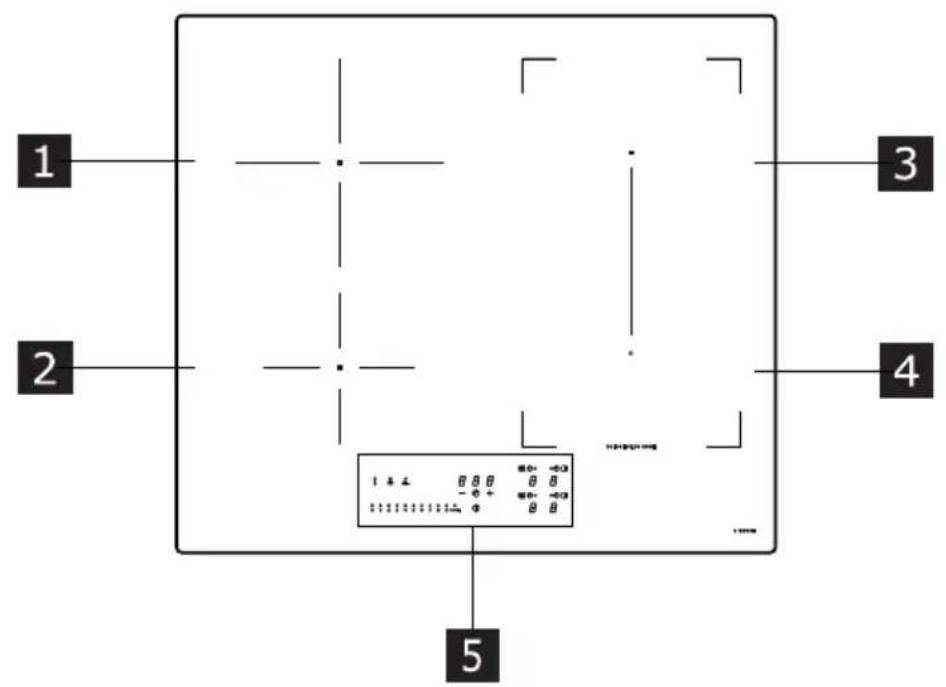

1 2 3 4 5

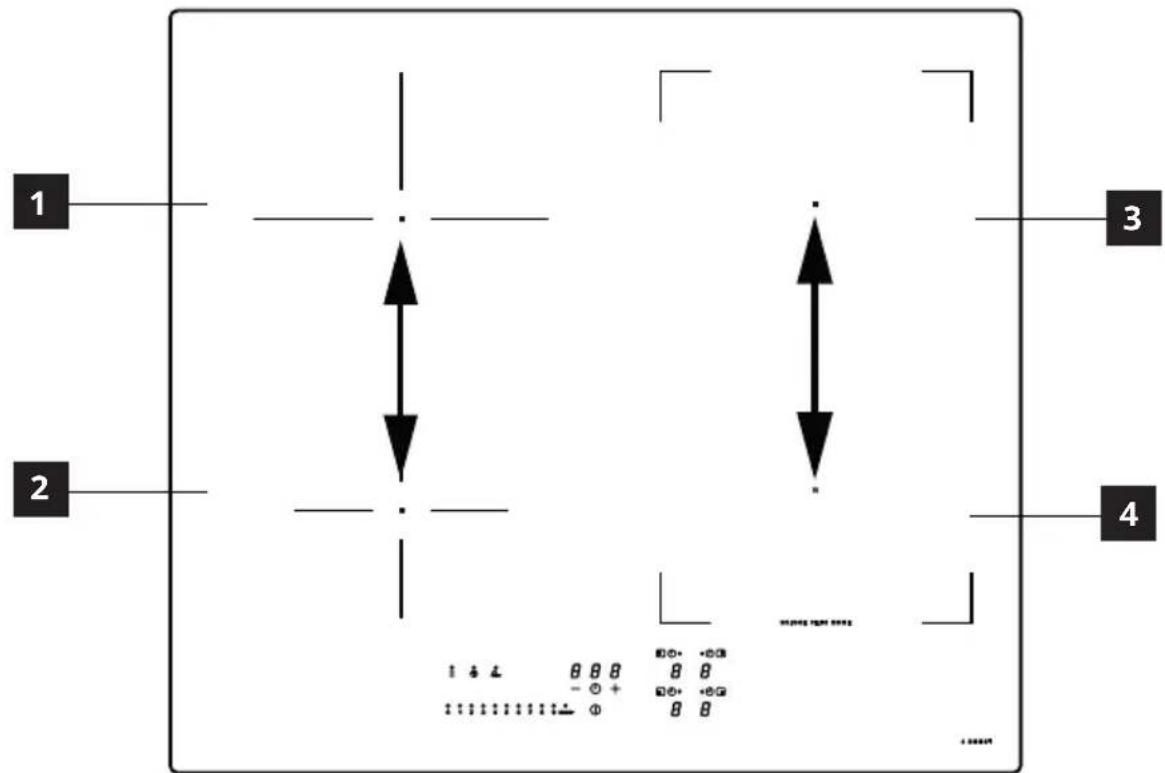

1 Jednoduchá varná zóna (200 mm) 2300 W, s funkcí Booster 3000 W.
2 Jednoduchá varná zóna (145 mm) 1400 W, s funkcí Booster 1850 W.
3 Jednoduchá varná zóna (210 x 190 mm) 2100 W, s funkcí Booster 3000 W.
4 Jednoduchá varná zóna (210 x 190 mm) 2100 W, s funkcí Booster 3000 W.
5 Ovládací panel
3 + 4 Kombinovaná varná zóna (210 x 380 mm) 3000 W, s funkcí Booster 3700 W.

Indikátory

Detekce prítomnosti hrnce

Každá varná zóna je vybavena systémem, který detekuje přítomnost hrnce na varné desce.

Detekční systém je schopen rozpoznat hrnce s magnetizovatelným dnem typu vhodného pro použití na indukčních varných deskách. Pokud je hrnec během provozu odstraněn nebo je použit nevhodný hrnec, zobrazí se na displeji symbol

Indikátor zbytkového tepla

Indikátor zbytkového tepla je bezpečnostní funkce, která indikuje, že povrch varné zóny je stále při teplotě rovné nebo vyšší než 50 °C, a proto by mohl při kontaktu s holýma rukama způsobit popáleniny. Digit příslušné varné zóny označuje H

Ovládací panel

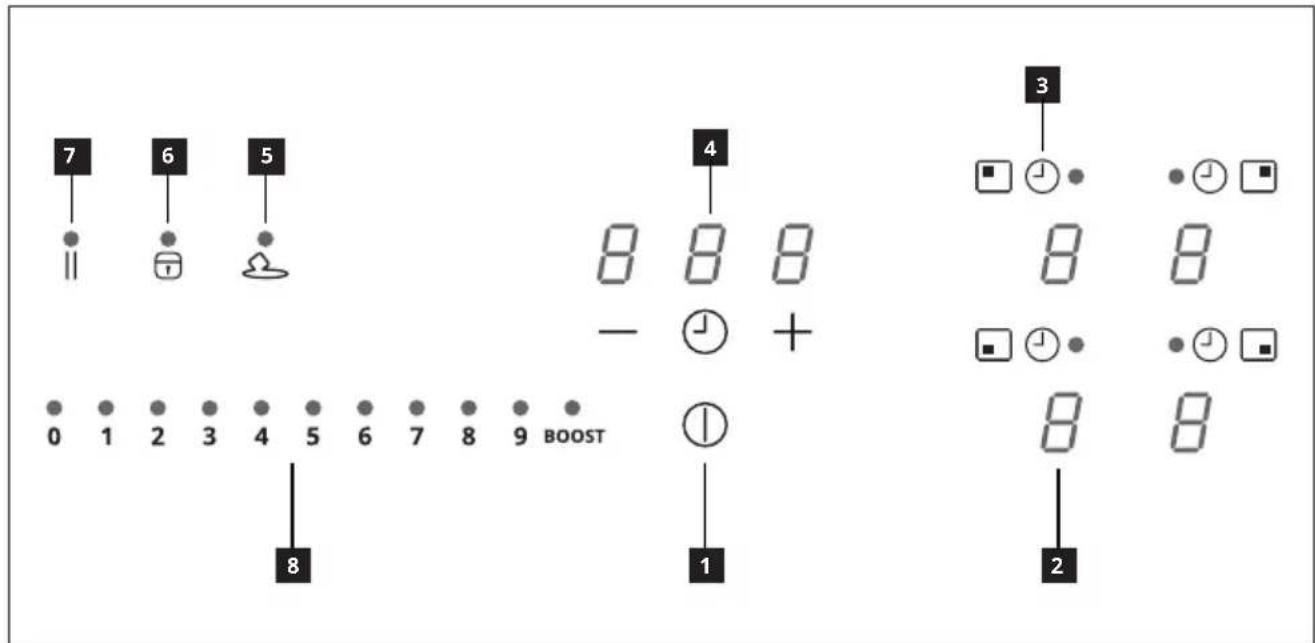

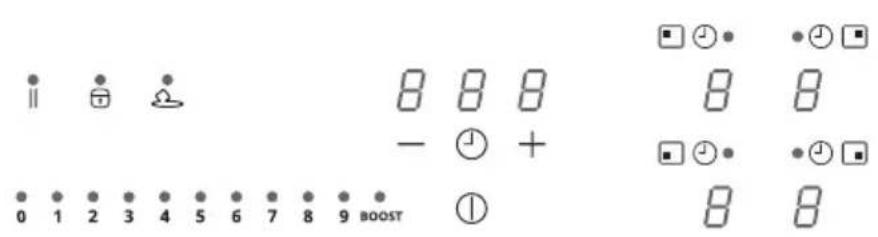

7 6 5 8 8 8 - ⏻ + 3 0 1 2 3 4 5 6 7 8 9 BOOST 8 1 2 8 8

1 Rozsvícené/Zhasnuté
2 Indikátor úrovně výkonu
3 Symbol časovače
4 Ovládání časovače a indikátor doby vaření
5 Tlačítko funkce Rozpuštění
6 Tlačítko funkce Blokování
7 Tlačítko funkce Pauza
8 Posuvný ovladač

Varné zóny lze aktivovat stisknutím příslušného Digitu 8Digit se pro potvrzení operace rozsvítí intenzivněji.

Když je na jedné ze 4 varných zón umístěn hrnec, varná deska automaticky detekuje jeho přítomnost a rozsvítí odpovídající Digit k její aktivaci.

Pokud na varné desce nejsou žádné hrnce nebo jiné předměty, Digity nejsou viditelné.

Na ovládacím panelu jsou volitelné vždy ty funkce, které jsou viditelné, ale osvětlené nízkou intenzitou. Zvolte funkce dotknutím se příslušného symbolu.

Omezení výkonu

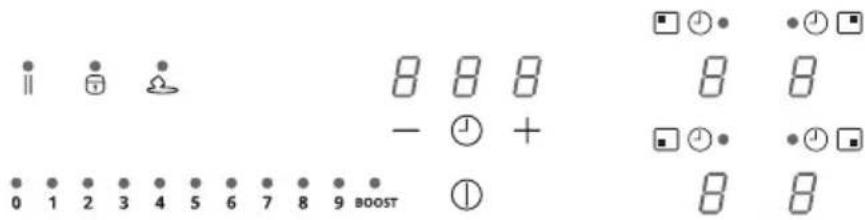

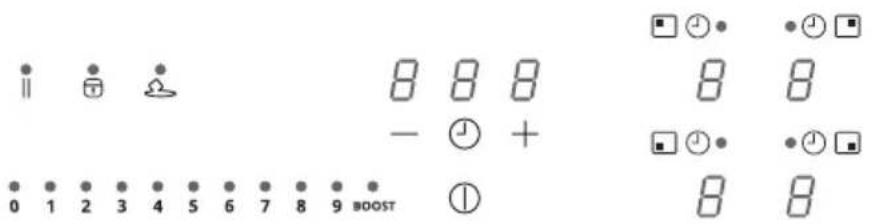

■ 1 ■ 2 ▲ 8 8 8 - ⏱ + □ 1 ■ 2 ▲ 0 1 2 3 4 5 6 7 8 9 BOOST ■ 1 ■ 2 ▲ 8 8

Při prvním připojení přístroje k domácí elektrické síti musí instalační technik nastavit výkon varných zón podle skutečné kapacity domácí elektrické sítě.

Pokud to není nutné, lze varnou desku zapnout přímo pomocí ① nebo se do nabídky dostat podle níže popsaného postupu.

Připojte varnou desku k domácí síti

1. Všechny Digity se na několik sekund rozsvítí, poté zhasnou a zůstane blikat jen 📄.

2. Stiskněte a držte stisknuté : Digity varných zón označují .

3. Držte stisknuté 📋, začněte mačkat Digity zón proti směru hodinových ručiček, počínaje Digitem vpravo dole.

Pravý zadní Digit označuje Ča číslo udávající typ nabídky. Pravý přední Digit označuje číslo v závislosti na parametrech uvedených ve výběru.

Vyberte Digit s a stiskněte „8“ na liště výkonu.

Vyberte druhý Digit a zvolte správné nastavení.

V následující tabulce najdete tyto specifikace:

Hodnota na lište výkonu	kW Poznámky
0 7,4 kW Standardní počáteční nastavení
1 6 kW
2 5 kW
3 4 kW
4 3,5 kW
5 3 kW
6 2,5 kW

Po zadání správné hodnoty potvrdte dotknutím se a přidržením Ⓐ

Funkce

Dětská pojistka	Tato funkce zabraňuje náhodnému spuštění zařízení.
	Aktivace: pokud je na varné desce hrnec, stiskněte a držte stisknutý příslušný Digit po dobu 3 sekund. Pokud na varné desce není žádný hrnec, stiskněte a podržte po dobu 3 sekund jeden z 4 Digitů (nejsou vidět) vedle tečky . Uvolněte a posuňte prst od 0 do 9 na liště výkonu, která ukazuje provozní sekvenci. Všechny Digity označujíL Popsané operace musí být dokončeny do 10 sekund.
	Deaktivace: stiskněte a podržte po dobu 3 sekund jeden z 4 Digitů varných zón. Uvolněte a posuňte prst od 9 do 0 na liště výkonu, která ukazuje provozní sekvenci. Popsané operace musí být dokončeny do 10 sekund.
Blokování	Během používání je možné zablokovat funkce varné desky, například pro čištění varné desky Funkce zůstane aktivní, i když je varná deska vypnuta a znovu zapnuta. V případě výpadku proudu je funkce deaktivována.
	Aktivace: stisknětea podržte stisknuté 1 sekundu.
	Deaktivace: stiskněteP
Funkce Boost	Každá varná zóna může být nastavena na další úroveň výkonu na maximálně 5 minut.
	Pro aktivaci: zvolte jednu ze 4 varných zón a vyberte hodnotu „BOOST“ na liště výkonu. Odpovídající Digit indikujeP.
	Deaktivace: zvolte jednu z dalších možných hodnot na liště výkonu.
Časovač varných zón	Časovač umožňuje na konci nastaveného času vypnout konkrétní varnou zónu. Varné zóny lze naprogramovat individuálně, protože každá má svůj vlastní časovač.
	Aktivace: Je-li varná zóna v chodu, stiskněte odpovídající symbol ⚙ pro přístup k ovládacím prvkům pro správu časovače pro tuto zónu. 3 Digity indikuji “ 0 0 0 ”. Stiskněte „+” nebo „-” pro nastavení odpočítávání časovače.Po dobu 10 sekund se ničeho nedotýkejte pro potvrzení nastaveného času. Na konci odpočítávání se Digity resetují a zazní zvukový signál. Funkci lze přerušit stisknutím libovolného tlačítka. Pokud je časovač aktivní pro několik varných zón, budou 3 Digity vždy označovat časovač nejblíže k uplynutí doby.
	Deaktivace: když je varná zóna v chodu, stiskněte příslušný symbol prob přístup k ovládacím prvkům pro správu časovače pro tuto zónu. Nastavte tři Digity na “ 0 0 0 ” pomocí “+” o “-”.
Časovač(obecný)	Časovač s alarmem pro obecné použití.
	Aktivace: zapněte varnou desku a zkontrolujte, zda nejsou přítomné žádné hrnce nebo aktivní varné zóny.3 Digity pro ovladače správy časovače označují „- - -“.Stisknutím Digitu vstoupíte do nabídky časovače a zobrazíte „0 0 0“.Stiskněte „+“ nebo „-“ pro nastavení odpočítávání časovače.Po dobu 10 sekund se ničeho nedotýkejte pro potvrzení nastaveného času.Na konci odpočítávání se Digity resetují a zazní zvukový signál. Funkci lze přerušit stisknutím libovolného tlačítka.Opakováním výše uvedených operací změníte hodnotu odpočítávání.
	Deaktivace: zapněte varnou desku a zkontrolujte, zda nejsou aktivní žádné hrnce nebo varné zóny.Stiskněte Digit pro přístup do nabídky časovače a použijte “+” a “-” pro nastavení displeje na “0 0 0”.
Funkce Rozpuštění	Aktivace: vyberte jednu ze 4 varných zón a stiskněte . [IMAGE]Digit zvolené zóny označuje [IMAGE]
	Deaktivace: stiskněte nebo stiskněte . [IMAGE]
Funkce Ohřev	Tato funkce se používá k ohřevu hrnce na maximální výkon před pokračováním vaření na zvolené úrovni. Časový interval, ve kterém je varná zóna udržována na maximálním výkonu, závisí na nastavené konečné úrovni vaření. Viz tabulka:Pro aktivaci, s hrncem na varné desce a zvolenou varnou zónou, stiskněte a podržte zvolenou hodnotu (od 1 do 8) na liště výkonu po dobu 3 sekund. Na displeji odpovídající varné zóny se zobrazí „A“.Je možné zvýšit úroveň vaření, ale jejím snížením se funkce deaktivuje.Deaktivaci lze provést také stisknutím a podržením stisknutého tlačítka příslušné varné zóny po dobu 3 sekund.
Funkce Pauza	Tato funkce umožňuje pozastavit/restartovat jakoukoli aktivní funkci varné desky, snížit výkon dostupný ve varné zóně a resetovat všechny funkce. Pokud není funkce Pauza deaktivována do 10 minut, varná deska se automaticky vypne.
	Aktivace: Když je hrnec na varné desce a je zvolena varná zóna, stiskněte a podržte stisknuté tlačítko funkce Pauza po dobu alespoň 1 sekundy. Všechny displeje označují . [IMAGE]
	Deaktivace: stiskněte a podržte stisknuté po dobu 1 sekundy, dokud bliká. Do 10 sekund stiskněte jakékoliv tlačítko. Funkce je deaktivována a varná deska pokračuje s předchozím nastavením.
Funkce Vyvolání	Tato funkce slouží k vyvolání provozních nastavení varné desky v případě náhodného vypnutí nebo náhlého výpadku proudu.
	Když se varná deska vypne, pokud ji zapnete do 6 sekund dotykem Ⓕ, bude tlačitko II blikat po dobu 6 sekund. Stiskněte tlačitko přo obnovení dříve nastavených funkcí. Ozve se pípnutí k potvrzení operace.
Kombinovaný režim (funkce „přemostění“)	Tato funkce umožňuje připojit 2 varné zóny tak, aby bylo možné je použít a ovládat jako jednu a větší varnou zónu. To nabízí možnost použití hrnců se širším dnem.Volitelné varné zóny pro tuto funkci jsou výhradně ty vpravo.
	Aktivace/deaktivace: stiskněte současně Digity pravé varné zóny pro výběr 2 zón určených k přemostění, dokud se nezobrazí digit pznacující aktivaci funkce. Druhý Digit se používá k nastavení úrovně výkonu.

Tabulka vaření

Stupeň výkonu	Způsob vaření K použití pro
1 Rozpuštění, mírné zahřátí Máslo, čokoláda, želatina, omáčky
2 Rozpuštění, mírné zahřátí Máslo, čokoláda, želatina, omáčky
3 Ohřátí Rýže
4 Delší vaření, zahuštování, dušení Zelenina, brambory, omáčky, ovoce, ryby
5 Delší vaření, zahuštování, dušení Zelenina, brambory, omáčky, ovoce, ryby
6 Dlouhé vaření, dušení Těstoviny, polévky, dušené maso
7 Lehké smažení		Bramborové placky, omelety, pečená a smažená jídla, klobása
8 Smažení, ponorné smažení Maso, hranolky
9 Rychlé smažení při vysoké teplotě Steaky
P Rychlý ohřev Vření vody

Osobní nastavení uživatelské nabídky

■ 1 ■ 2 △ 8 8 8 - ⏱ + □ 1 ● ● 1 □ 0 1 2 3 4 5 6 7 8 9 BOOST ■ 1 □ 8

Stiskněte ①

Znovu stiskněte a|držte stisknuté 3 sekundy.

1. Tlačítko začne blikat.
2. Stiskněte a držte stisknuté : Digity varných zón označují .
3. Podržením II, začněte mačkat Digit varných zón ve směru hodinových ručiček počínaje tím vlevo dole.

Levý zadní Digit střídavě označuje La číslo od 2 do 7 označující typ nabídky. Levý přední Digit označuje číslo, které závisí na parametrech uvedených ve výběru.

Vyberte číslo na panelu výkonu pro přechod do nabídky nastavení a zadejte hodnotu.

V následující tabulce najdete tyto specifikace:

Kód nabídky Popis Hodnota
U2 Nabídka	řízení hlasitosti zvuku tlačítek. 0 (vypnutý zvuk) - 1 (min.) - 3 (max.)
U3 Nabídka	řízení hlasitosti bzučáku časovače. 0 (vypnutý zvuk) - 1 (min.) - 3 (max.)
U4 Nabídka	řízení úrovně jasu displeje. 0 (max.) - 9 (min.)
U5 Nabídka	řízení animace odpočítávání.	0 (vypnutá animace) - 1 (zapnutá animace)
U6	Nabídka funkcí rozpoznávání přítomnosti hrnce.	0 (aktivní) - 1 (neaktivní)
U7 Nabídka	správy na konci odpočítávání.	0 (nepřetržité blikání a vypnutí)1 (deset bliknutí a vypnutí)2 (jedno bliknutí a vypnutí)

Po zadání správné hodnoty potvrdte dotknutím se a přidržením po dobu 2 sekund.

Pro výstup z nabídky bez uložení stiskněte JI

Pokud neprovedete žádnou akci, uživatelská nabídka se po 1 minutě zavře.

Funkce řízení výkonu

Tento výrobek je vybaven funkcí řízení výkonu s elektronickým ovládáním. Viz obrázek.

Tato funkce řídí dodávku maximálního výkonu 3700 W mezi varnými zónami používanými v kombinovaném režimu (1+2 a 3+4), čímž optimalizuje rozdělení výkonu a zabraňuje přetížení systému.

Varná deska s maximálním výkonem - funkce rozděluje výkon mezi varné zóny používané v kombinovaném režimu a v případě potřeby automaticky snižuje výkon ostatních varných zón (poslední ovládání má nejvyšší prioritu).

Varná deska s omezením výkonu - funkce rozděluje výkon mezi varné zóny a zabraňuje tomu, aby výkon ostatních varných zón překročil limit (pro zvýšení výkonu určité varné zóny je nutné ručně snížit úroveň výkonu nastavenou pro ostatní).

Příklad:

Pokud je pro varnou zónu 1 zvolena dodatečná úroveň výkonu BOOST, nemůže varná zóna 2 současně překročit úroveň výkonu 9 a bude automaticky omezena.

Průvodce používáním hrnců na vaření

Jaké hrnce používat

Používejte pouze hrnce s feromagnetickým dnem vhodné pro použití na indukčních deskách:

• litina
• smaltovaná ocel
• uhlíková ocel
• nerezová ocel (i pokud necelá)
• hliník s feromagnetickým povlakem nebo dno s feromagnetickou deskou

Chcete-li zjistit vhodnost hrnce, zkontrolujte, zda je na něm symbol (obvykle vyražený na dně).

Ke dnu hrnce lze také přiblížit magnet. Pokud zůstane přichycený, znamená to, že hrnec může být použit na indukční varné desce.

Pro optimální účinnost vždy používejte hrnce a pánve s plochým dnem, které rovnoměrně rozvádí teplo. Dno, které není zcela rovné, může ovlivnit vedení energie a tepla.

Jak používat hrnce

Minimální průměr hrnce pro různé varné zóny Aby byla zajištěna správná funkce varné desky, musí hrnec zakrývat jeden nebo více referenčních bodů uvedených na povrchu varné desky a musí mít vhodný minimální průměr. Vždy používejte varnou zónu, která nejlépe odpovídá průměru dna hrnce.

Varná zóna Průměr dna hrnce
	∅ min.(doporučený)	∅ max(doporučený)
Levá zadní 1	10 mm 200 mm
Levá přední 1	10 mm 145 mm
Pravá zadní 1	10 mm 190 mm
Pravá přední 1	10 mm 190 mm
Pravá boční kombinovaná varná zóna	190 mm 370 mm

Prázdné hrnce/pánve nebo s tenkým dnem

Na varné desce nepoužívejte prázdné hrnce nebo pánve s tenkým dnem, protože neumožňují regulaci teploty nebo automatické vypnutí varné zóny v případě příliš vysoké teploty, což by mohlo vést k poškození hrnce nebo povrchu varné desky. Pokud k tomu dojde, nedotýkejte se ničeho a počkejte, až všechny komponenty vychladnou.

Pokud se zobrazí chybové hlášení, přečtěte si část „Průvodce řešením problémů”.

Rady/doporučení

Hluk během provozu

Při aktivaci varné zóny je možné slyšet krátké bzučení. Tento jev je typický pro sklokeramické varné zóny a nemá vliv na provoz ani životnost přístroje. Hluk může záviset na použitém hrnci. V případě silného hluku může pomoci vyměnit hrnec.

Běžné zvuky indukční varné desky

Indukční technologie je založena na vytváření elektromagnetického pole, které generuje teplo přímo na dně hrnců. Hrnce a pánve mohou vydávat zvuky nebo vibrace v závislosti na způsobu jejich výroby. Tyto zvuky lze popsat následovně:

Mírný bzukot (jako u transformátoru)

K tomuto zvuku dochází při vysoké teplotě vaření. Záleží na množství energie prénášené z varné desky do hrnce. Zvuk prěstane nebo zmizí, když se sníží úroveň tepla.

Mírné pískání

K tomuto zvuku dochází, když je varná nádoba prázdná. Zvuk ustane, když do nádoby nalijete tekutiny nebo vložíte potraviny.

Praskání

Tento zvuk vzniká, když je hrnec složen z několika vrstev. Vzniká vibracemi povrchů tvořených různými materiály, které se vzájemně dotýkají. Zvuk vydává hrnec a může se lišit v závislosti na množství jídla nebo tekutiny a způsobu vaření (např. vaření, dušení, smažení).

Hlasité pískání

K tomuto zvuku dochází, když je hrnec vyroben z různých materiálů, které jsou na sobě navrstveny, a když se používá na varné desce s maximálním výkonem a také na dvou varných zónách. Zvuk přestane nebo zmizí, když se sníží úroveň tepla.

Tyto zvuky jsou normální Zvuky ventilátoru

Pro správné fungování elektronického systému je nutné nastavit teplotu varné desky. Za tímto účelem je varná deska vybavena chladicím ventilátorem, který se aktivuje za účelem snížení a regulace teploty elektronického systému. Ventilátor může běžet i po vypnutí varné desky, pokud je zjištěná teplota stále příliš vysoká.

Rytmické zvuky, podobné hodinovým ručičkám.

Tento hluk se objevuje pouze tehdy, když jsou v provozu alespoň tři varné zóny, a zmizí nebo se ztlumí, když jsou dvě vypnuty. Tyto zvuky, popsané jako normální jevy indukční technologie, nelze považovat za závady.

Čištění a údržba

• Nikdy nepoužívejte abrazivní hubky, ocelovou vlnu, kyselinu solnou nebo jiné výrobky, které by mohly poškrábat povrch nebo na něm zanechat stopy.
• Nekonzumujte žádné zbytky jídla, které spadly nebo se nahromadily na povrchu a na funkčních nebo estetických prvcích varné desky.
• Před jakýmkoli čištěním nebo údržbou přístroj vypněte nebo odpojte od napájení.
• Po každém použití přístroj vyčistěte, abyste zabránili zuhelnatění zbytků potravin. Je mnohem obtižnější odstranit ztvrdlé nebo spálené stopy nečistot.
• K odstranění každodenních nečistot použijte měkký hadřík nebo hubku s vhodným čisticím prostředkem. Dodržujte doporučení výrobce ohledně toho, jaké čisticí prostředky používat. Doporučuje se používat neutrální čisticí prostředky.

• Odstraňte ztvrdlé stopy nečistot, jako je přeteklé mléko během vaření, pomocí sklokeramické stěrky na povrch, když je varná deska ještě horká. Řidte se doporučeními výrobce ohledně toho, jaké škrabky používat.

• Odstraňte zbytky potravin bohatých na cukr, například vystříknutý džem během vaření, pomocí sklokeramické škrabky, když je varná deska ještě horká. Pokud nedojde k jejich odstranění, mohly by tyto zbytky poškodit sklokeramický povrch.

• Pokud je varná deska ještě horká, odstraňte veškeré roztavené zbytky plastu pomocí škrabky vhodné na sklokeramické povrchy. Pokud nedojde k jejich odstranění, mohly by tyto zbytky poškodit sklokeramický povrch.
• Skvrny od vodního kamene odstraňte malým množstvím roztoku na odstranění vodního kamene, např. octem nebo citronovou štávou, po vychladnutí varné desky. Poté znovu vyčistěte navlhčeným hadříkem.
• Neřežte ani nepřipravujte jídlo na povrchu a zabraňte pádu tvrdých předmětů. Po povrchu nepřetahujte hrnce nebo jiné kuchyňské nádobí.
• Nepoužívejte parní čističe.

Průvodce řešením problémů

Chybový kód	Popis Možná příčina chyby Řešení
ER03	Varná deska se vypne po 10 sekundách.	Detekována nepřetržitá aktivace tlačítek.Voda nebo hrnec na ovládacím panelu.
ER21	Varná deska se vypne.	Vnitřní teplota elektronických součástí je příliš vysoká.
E2	Příslušná varná zóna se vypne.	Prázdný nebo nevhodný hrnec.Teplota hrnce nebo sklokeramického povrchu je příliš vysoká.Teplota elektronických součástí je příliš vysoká.
E3	Příslušná varná zóna se vypne.	Nevhodný hrnec.Hrnec ztrácí své magnetické vlastnosti a může poškodit indukční varnou desku.
E6	Varná zóna se nezapne.	Napájecí napětí a/nebo frekvence mimo rozsah.
E8	Varné zóny se vypnou.	Porucha ventilátoru.Ventilátor je blokován prachem nebo vlákny.
EH	Příslušná varná zóna se vypne.	Teplotní čidlo varné zóny je blokováno.Po zapnutí varné desky není detekována dostatečná změna teploty.
E4E5E7E9ER20ER22ER31ER36ER42ER47EA	Odpojte varnou desku od napájení.Počkejte několík sekund a poté varnou desku znovu připojte ke zdroji napájení.Pokud problém přetrvává, kontaktujte servisní středisko a určete chybový kód, který se zobrazí na displeji.

Údržba a opravy

• Zajistěte, aby údržbu elektrických součástí prováděl pouze výrobce nebo servisní technici.
• Dbejte na to, aby poškozené kabely vyměňoval pouze výrobce nebo servisní technici.

Pokud dojde k poruše, zkuste najít řešení podle pokynů uvedených v návodu pro řešení problémů. Pokud se problém nepodaří vyřešit, obratte se na svou prodejnu IKEA nebo na servisní oddělení.

Úplný seznam servisních středisek jmenovaných společností IKEA a jejich kontaktní údaje jsou uvedeny na poslední straně tohoto návodu.

Při kontaktování technického servisu uvedte prosím následující informace:

• typ poruchy
• model přístroje (pol./kód)
• sériové číslo (S.N.)
  Tyto informace naleznete na typovém štítku. Typový štítek je umístěn na spodní straně přístroje.

V případě nesprávného použití přístroje nebo instalace, kterou neprovede autorizovaný instalatér, může být nutné navštivit servisního technika nebo prodejce i během záruční doby.

Technické údaje

		Jednotka Hodnota
Typ výrobku Integrovaná varná deska
Rozměry	Šířka mm		580
	Hloubka mm		520
	Výška min./max. mm		54
Celkový výkon W			7400

Parametr Hodnota
Napájecí napětí/frekvence	220-240 V, 50 Hz; 220 V, 60 Hz2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Hmotnost přístroje 8,8 kg

Energetická účinnost

Identifikace modelu	KOLSTAN805.594.66105.594.60
Počet varných zón 4
Číslo varných zón, které lze kombinovat 1- Pravá
Technologie vaření Indukce
Rozměry kombinovatelné varné zóny	Pravá 210 x 380 mm
Rozměry varné zóny	Levá zadní ∅ 200 mm
	Levá přední ∅ 145 mm
	Pravá přední 210 x 190 mm
	Pravá zadní 210 x 190 mm
Spotřeba energie na kombinovatelnou varnou zónu	192 Wh/kg
Spotřeba energie na varnou zónu	Levá zadní 185 Wh/kg
	Levá přední 181 Wh/kg
Spotřeba energie varné desky (elektrický provoz)	186 Wh/kg

Informace o výrobku ve smyslu nařízení č. 66/2014

Referenční normy:

EN/IEC 60350-2

EN/IEC 50564

Tento přístroj byl navržen, vyroben a uveden na trh v souladu se směrnicemi EHS.

„Technické údaje jsou uvedeny na typovém štítku umístěném na spodní straně výrobku.“

Informace o výrobku podle britských předpisů Referenční normy:

BS EN 60350-2

BS EN 50564

Tento prístroj byl navržen, vyroben a uveden na trh v souladu se předpisy.

„Technické údaje jsou uvedeny na typovém štítku umístěném na spodní straně výrobku.“

Typový štítek

KOLSTAN 805.594.66 23199 Made in Italy © 1997 IKEA SYSTEMS BY: 2019 IUSA of Denmark & the 4500 W/1997 IKEA European delivery HEAV of Sweden Model: KOLSTAN 805.594.66 220-240V; 50Hz; or 220V; 60Hz; 2N ~ 380-415 V 50 Hz 2N ~ 380 V 60 Hz Serial No: TOT. 7400 W CE UK CA Type: 7000 Ref.108001 58 4B R01 1G2 UI · 9000061689 009000061689Z1514033 Made in Italy 108.0688.771 9000061689 009000061689Z1514033 108.0688.771Z1514033

Na obrázku výše je zobrazen výrobní štítek přístroje.

Sériové číslo je specifické pro každý výrobek.

Vážený zákazníku, uschovejte si prosím doplňkový štítek s údaji, který je přiložen na obálce bezpečnostní příručky.

To nám umožní lépe Vám pomoci presnou identifikací zakoupené varné desky pro případ, že byste v budoucnu potřebovali naši pomoc.

Děkujeme Vám za spolupráci!

Environmentální aspekty

Likvidace domácích spotřebičů

• Symbol na výrobku nebo jeho obalu označuje, že výrobek nesmí být likvidován společně s běžným domovním odpadem. Výrobek musí být zlikvidován ve středisku specializovaném na recyklaci elektrických a elektronických součástek. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a zdraví, které by jinak mohly vzniknout při nesprávné likvidaci.
  Podrobnější informace o recyklaci tohoto výrobku získáte u místních úřadů, místní služby nakládání s odpady nebo v obchodě, kde jste výrobek zakoupili.

Likvidace obalových materiálů

Materiály se symbolem jsou recyklovatelné. Obalové materiály odkládejte do speciálních sběrných nádob určených k recyklaci.

Energetická úspora

Postupem podle následujících pokynů můžete během vaření ušetřit energii každý den.

• Při ohřevu vody používejte pouze potřebné množství.
• Pokud je to možné, vždy hrnce přikryjte pokličkou.
• Umístěte hrnec před aktivací varné zóny.
• Umístujte menší hrnce na menší varné zóny.
• Umístújte hrnce přímo do středu varné zóny.
• Využívejte zbytkové teplo k udržení tepla nebo k rozpouštění potravin.

ZÁRUKA IKEA

Jak dlouho je platná záruka IKEA?

Tato záruka platí pět (5) let od původního data nákupu přístroje v obchodě IKEA. Původní účtenka je nezbytná jako doklad o nákupu. Oprava provedená v rámci záruky neprodlužuje záruční dobu přístroje. Kdo poskytuje asistenční servis?

Servis zákazníkům bude zaručen poskytovatelem služeb jmenovaným společností IKEA prostřednictvím vlastní organizace nebo vlastní sítě autorizovaných servisních partnerů.

Na co se vztahuje záruka?

Záruka se vztahuje na případné závady spojené s materiály nebo konstrukcí přístroje a je platná ode dne nákupu přístroje v prodejně IKEA. Záruka se

vztahuje pouze na spotřebiče určené pro použití v domácnosti. Výjimky jsou popsány v bodě „Na co se nevztahuje záruka?“. Během záruční doby hradí náklady na opravu (náhradní díly, práce a cestovní náklady technického personálu) servisní oddělení za předpokladu, že přístup k přístroji za účelem opravy nevyžaduje žádné zvláštní náklady. Tyto podmínky jsou v souladu se směrnicemi UE (Č. 99/44/ES) a s místními aplikovatelnými normami a právními předpisy. Vyměněné součástky se stanou vlastnictvím IKEA.

Jak IKEA zasáhne, aby vyřešila problém?

Poskytovatel technického servisu určený společností IKEA výrobek přezkoumá a podle vlastního uvážení rozhodne, zda se

na výrobek vztahuje záruka. V takovém případě poskytovatel služeb IKEA nebo jeho autorizovaný servisní partner podle vlastního uvážení vadný výrobek bud opraví, nebo jej vymění za výrobek stejné nebo rovnocenné hodnoty.

Na co se nevztahuje záruka?

• Běžné opotřebení.
- Škody způsobené úmyslně nebo z nedbalosti, škody způsobené nedodržením návodu k obsluze, nesprávnou instalací nebo připojením k nesprávnému napětí, škody způsobené chemickými nebo elektrochemickými reakcemi, rzí, korozí nebo poškozením vodou, mimo jiné včetně škod způsobených nadměrným usazováním vodního kamene ve vodovodním potrubí, a škody způsobené povětrnostními a přírodními vlivy.

- Součástky, které podléhají opotřebení, jako např. baterie a žárovky.

- Dekorativní a nefunkční části, které nemají vliv na běžné používání přístroje, včetně škrábanců a změn barvy.

- Náhodné poškození způsobené cizími látkami nebo tělesy a čištění nebo uvolnění filtrů, odvodňovacích systémů nebo zásobníků na čisticí prostředky.

- Poškození dílů, jako je sklokeramika, příslušenství, koše na nádobí a příbory, přívodní a odtokové trubky, těsnění, žárovky a jejich kryty, zástěny, knoflíky, obložení a části obložení, pokud nelze prokázat, že toto poškození bylo způsobeno výrobní vadou.

- Případy, kdy při návštěvě technika nebyly zjištěny žádné závady.

- Opravy, které neprovedl poskytovatel servisu určený společností IKEA nebo autorizovaný servisní partner, nebo opravy, při kterých byly použity neoriginální díly.

- Opravy způsobené nesprávnou instalací

nebo instalací, která není v souladu se specifikacemi.

- Použití přístroje v jiném než domácím prostředí, např. pro profesionální použití.

- Škody způsobené přepravou. V případě přepravy, kterou provádí zákazník do svého bydliště nebo na jinou adresu, IKEA nebude odpovědná za případné škody, k nimž dojde během této přepravy. Jestliže přepravu na adresu zákazníka bude provádět společnost IKEA, na případné škody způsobené během přepravy se bude vztahovat tato záruka.

- Počáteční náklady na instalaci přístroje IKEA. Pokud však poskytovatel servisu jmenovaný společností IKEA nebo autorizovaný servisní partner společnosti IKEA provede opravu nebo výměnu zařízení v rámci záruky, musí poskytovatel servisu nebo autorizovaný servisní partner v případě potřeby zajistit také opětovnou instalaci opraveného zařízení nebo instalaci náhradního zařízení.

Tato omezení se netýkají prací odborně provedených kvalifikovaným personálem s použitím originálních náhradních dílů, jejichž cílem je přizpůsobení přístroje bezpečnostním předpisům jiné země EU.

Aplikovatelnost národních zákonů

Záruka IKEA zákazníkovi poskytuje, kromě práv daných zákonem, která mohou být v různých zemích různá, specifická zákonná práva. Nicméně, tyto podmínky nijak neomezují práva spotřebitele stanovená místními zákony.

Oblast platnosti

U přístrojů zakoupených v jedné ze zemí EU a přenesených do jiné země EU budou služby poskytovány podle záručních podmínek platných v nové zemi. Povinnost poskytnout servis v souladu se záručními

podmínkami existuje pouze tehdy, pokud je přístroj v souladu se záručními podmínkami a je v souladu s nimi instalován:

• technické specifikace země, ve které se požaduje uplatnění záruky;
• bezpečnostní informace v návodu k použití.

Specializovaný poprodejní servis pro spotřebiče IKEA:

Neváhejte se obrátit na poprodejní servis IKEA kvůli:

1. žádosti o asistenční servis v rámci záruky;
2. žádosti o vysvětlení ohledně instalace spotřebičů IKEA do specifického kuchyňského nábytku IKEA. Servisní oddělení neposkytuje servis nebo informace k:
3. instalaci kompletních kuchyní IKEA;
4. elektrická připojení (pokud je přístroj dodáván bez kabelů a zástrček), vodovodní připojení a připojení k plynovému systému, které musí provést autorizovaný servisní technik.
5. Žádosti o vysvětlení obsahu uživatelské příručky a specifikací přístroje IKEA.

Aby byl zajištěn co nejlepší servis, než nás budete kontaktovat, přečtěte si pozorně montážní návod a/nebo návod k použití.

Jak nás kontaktovat v případě, že potřebujete náš zásah

Úplný seznam poskytovatelů servisu IKEA a jejich národní telefonní čísla naleznete na poslední straně tohoto návodu.

Důležité! Pro zajištění rychlejšího servisu doporučujeme používat telefonní čísla uvedená na konci tohoto návodu. Při požadavku na servis se vždy řídte konkrétními kódy přístroje uvedenými v tomto návodu. Než nás kontaktujete, ujistěte se, že máte po ruce kód výrobku IKEA (8 číslic) přístroje, pro který požadujete servis.

Důležité! USCHOVEJTE SI ÚČTENKU!

Jedná se o doklad o koupi, který je nutné předložit, abyste mohli využít záruky. Na účtence je také uveden název a (8místný) kód každého vámi zakoupeného přístroje IKEA.

Potřebujete další pomoc?

Pro jakékoli další otázky, které se netýkají poprodejního zákaznického servisu vašich přístrojů. Kontaktujte prosím naše nejbližší call centrum obchodů IKEA. Předtím, než nás budete kontaktovat, doporučujeme si pozorně přečíst dokumentaci přístroje.

Tartalomjegyzék
