Typ výrobku	Sporák s klasickou troubou
Značka	IKEA
Model	LAGAN 606.000.56
Vnější rozměry (V × Š × H)	595 × 594 × 567 mm
Rozměry vestavné trouby (V × Š × H)	590–600 × 560 × ≥ 550 mm
Hmotnost netto	27,5 kg
Elektrické napájení	220–240 V ~ 50/60 Hz
Celkový výkon	2,5 kW
Typ napájecího kabelu	H05VV-FG 3 × 1,5 mm²
Třída energetické účinnosti	A
Užitečný objem trouby	74 L
Index energetické účinnosti	95,3
Funkce vaření	Přirozená konvekce, Horní ohřev, Dolní ohřev / Parní čištění
Ovládací panel	Otočné ovladače pro funkci a teplotu, kontrolka termostatu
Dětská pojistka	Odnímatelný bezpečnostní šroub pod ovládacím panelem
Snadné čištění	Funkce dolního ohřevu pro parní čištění
Včetně příslušenství	Rošt na pečení, plech (nejsou podrobně uvedeny v návodu)

Často kladené otázky - LAGAN 606.000.56 IKEA

Jak zapnout troubu?

Vyberte funkci vaření pomocí voliče funkcí a poté nastavte teplotu pomocí ovladače teploty. Trouba se spustí okamžitě.

Jak nastavit teplotu trouby?

Otočte ovladač teploty ve směru hodinových ručiček z polohy vypnuto (nahoře) a zvolte požadovanou teplotu.

Jak vybrat funkci vaření?

Použijte volič funkcí pro výběr mezi přirozenou konvekcí, horním ohřevem nebo dolním ohřevem / parním čištěním.

Co znamená kontrolka termostatu?

Kontrolka se rozsvítí, když trouba topí, a zhasne, když je dosaženo nastavené teploty. Znovu se rozsvítí, pokud teplota klesne.

Jak snadno vyčistit troubu?

Použijte funkci dolního ohřevu pro parní čištění. Vložte do trouby nádobu s vodou a zahřejte, aby se nečistoty uvolnily.

Jak aktivovat dětskou pojistku?

Vyjměte dva dodané bezpečnostní šrouby a upevněte pojistku pod ovládací panel, abyste zabránili otevření dveří.

Jaké jsou rozměry sporáku?

Vnější rozměry: výška 595 mm, šířka 594 mm, hloubka 567 mm. Rozměry vestavné trouby: výška 590–600 mm, šířka 560 mm, hloubka min. 550 mm.

Jaký je požadovaný elektrický výkon?

Napětí 220-240 V, frekvence 50/60 Hz, celkový výkon 2,5 kW. Doporučený kabel: H05VV-FG 3 × 1,5 mm².

Co dělat, když trouba nehřeje?

Zkontrolujte elektrické napájení a zda jsou ovladače v poloze zapnuto. Podívejte se do kapitoly Odstraňování problémů v úplném návodu na www.ikea.com.

Kde najít úplný návod?

Úplný návod je k dispozici zdarma ve formátu PDF na webu notice-facile.com nebo na webu IKEA.

NÁVOD K OBSLUZE LAGAN 606.000.56 IKEA

1 Dvládací panel
3 Dveře
5 spodní ohřívač (pod ocelovou deskou)
7 Horní ohřívač

2 Žárovka
4 Rukojet'
6 Poloha police
8 ventilační otvory

Představení a použití ovládacího panelu produktu

1 Knoflík volby funkcí
3 Termostatická lampa

2 Knoflík volby teploty

Knoflík volby funkci Knoflík volby teploty Indikátor vnitřní teploty trouby

Funkci obsluhy trouby můžete zvolit pomocí knoflíku pro volbu funkce.Otočte doleva / doprava z uzavřené (horní) polohy pro výběr.

Teplotu, kterou chcete vařit, můžete zvolit pomocí teplotního knoflíku.Otočením ve směru hodinových ručiček z uzavřené (horní) polohy vyberte.

Vnitřní teplotu trouby můžete pochopit z teplotní lampy. Lampa termostatu je umístěna na ovládacím panelu. Lampa termostatu se rozsvítí, když produkt začne fungovat, a lampa termostatu se vypne, když dosáhne nastavené teploty. Když teplota uvnitř trouby klesne pod nastavenou teplotu, lampa termostatu se znovu rozsvítí.

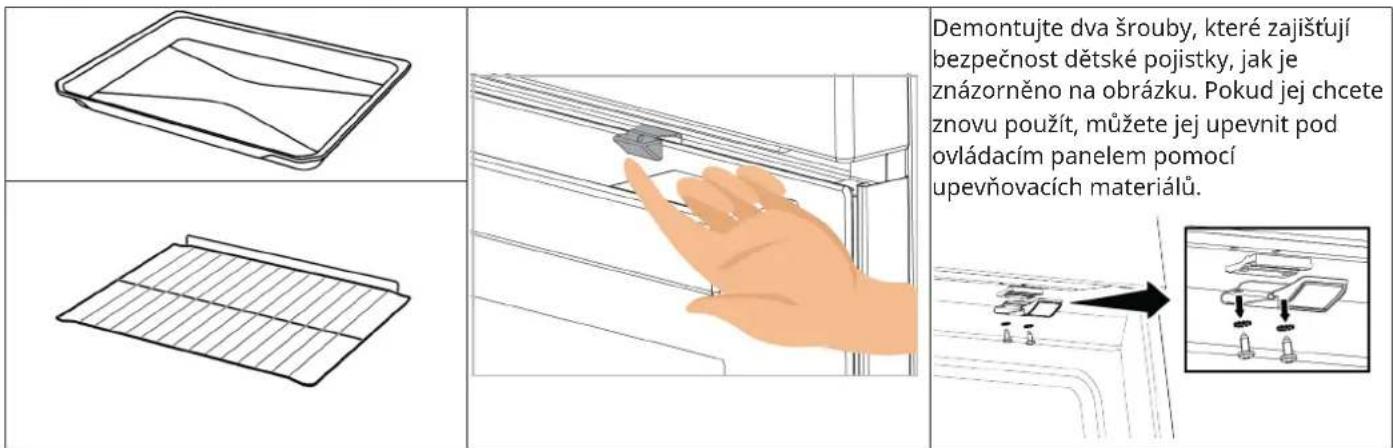

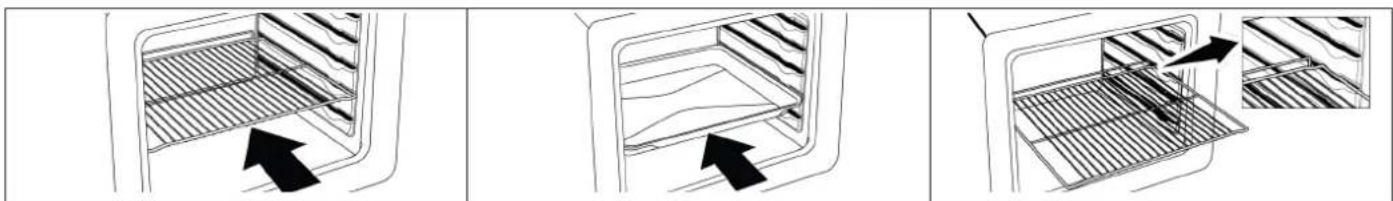

Příslušenství k produktům a použití příslušenství k produktům

1	Pomocí knoflíku pro výběr funkce vyberte provozní funkci, kterou chcete vařit.
2 Nastavte teplotu, kterou chcete vařit, pomocí teplotního knoflíku.
3	Vaše trouba začne okamžitě pracovat při zvolené funkci a teplotě a rozsvítí se kontrolka termostatu. Jakmile teplota uvnitř trouby dosáhne požadované teploty, kontrolka termostatu se vypne. Po procesu pečení se trouba sama nevypne. Pečení musíte ovládat a sami ho vypnout. Po dokončení pečení vypněte troubu otočením knoflíku volby funkce a knoflíku teploty do polohy vypnuto (nahoru).

Provozní funkce trouby

V tabulce funkcí jsou uvedeny provozní funkce, které můžete ve své troubě používat, a nejvyšší a nejnižší teploty, které lze pro tyto funkce nastavit. Zde zobrazené pořadí provozních režimů se může lišit od uspořádání na vašem výrobku.

Symbol funkce	Popis funkce	Teplotní rozsah (°C)	Popis a použití
	Horní a spodní ohřev	*	Jídlo se ohřívá shora i zespodu současně. Vhodné pro dorty, pečivo nebo dorty a dušená jídla v pečící formě. Vaření se provádí na jednom plechu.
	Horní ohřev *		Zapnutý je pouze horní ohřev. Je vhodný pro jídla, která potřebují zhnědnout na povrchu.
	Spodní ohřev / Snadné čištění párou	*	Zapnutý je pouze nižší ohřev. Je vhodný pro jídla, která potřebují zhnědnout zespodu. Tato funkce by se měla používat také pro snadné čištění párou.

* Váš výrobek pracuje v teplotním rozsahu uvedeném na knoflíku teploty

Odstraňování problémů

Pokud narazíte na problém se spotřebičem, přečtěte si kapitolu „Odstraňování problémů“ v plné verzi uživatelské příručky, která je k dispozici na adrese: www.ikea.com.

Technické specifikace

Obecné specifikace
Vnější rozměry produktu (výška/šířka/hloubka) (mm) 595/594/$67
Instalační rozměry trouby (výška/šířka/hloubka) (mm) 590-600	/560 /min.550
Napětí/Frekvence 220-240 V ~; 50/60 Hz
Použitý typ a průřez kabelu/vhodný pro použití ve výrobku min.	H05VV-FG 3 x 1,5 mm2
Celková spotřeba energie (kW) 2,5
Typ trouby Konvenční trouba
Třída energetické účinnosti A
Použitelný objem (L) 74
Hmotnost spotřebiče (M) (Čistá hmotnost) kg 27,5
Index energetické účinnosti na dutinu EEI dutina 95,3

Základy: Informace na energetickém štítku elektrických trub domácího typu jsou uvedeny v souladu s normou EN 60350-1 / IEC 60350-1. Hodnoty jsou určeny v Horní a spodní ohřev nebo (pokud existují) Spodní/horní ohřev s pomocí ventilátoru funkcích se standardním zatížením.
Třída energetické účinnosti je určena v souladu s následující prioritou v závislosti na tom, zda výrobek má příslušné funkce či nikoli: 1-Ekonomický ohřev ventilátorem , 2-Ohřev ventilátorem , 3-Částečný gril s pomocí ventilátoru , 4-Horní a spodní ohřev.

CS

i

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

i

Obrázky v této příručce jsou schematické a nemusí přesně odpovídat vašemu produktu.

i

Hodnoty uvedené na štítcích výrobků nebo v doprovodné dokumentaci jsou získány v laboratorních podmínkách v souladu s příslušnými normami. V závislosti na provozních a okolních podmínkách produktu se tyto hodnoty mohou lišit.

1 Dvládací panel Svietidlo
3 Dvere Rukovät'
5 spodný ohrievač (pod ocelovou doskou)
7 Horný ohrievač Ventilačné otvor

6 Polohy políc

1 Gombík volby funkcií Ovládač volby teploty
3 Termostatická lampa

* Váš výrobok funguje v teplotnom rozsahu uvedenom na gombíku teploty.

Riešenie problémov
