Tipo de produto	Fogão com forno clássico
Marca	IKEA
Modelo	LAGAN 606.000.56
Dimensões externas (A × L × P)	595 × 594 × 567 mm
Dimensões de embutimento do forno (A × L × P)	590–600 × 560 × ≥ 550 mm
Peso líquido	27,5 kg
Alimentação elétrica	220–240 V ~ 50/60 Hz
Potência total	2,5 kW
Tipo de cabo de alimentação	H05VV-FG 3 × 1,5 mm²
Classe de eficiência energética	A
Volume útil do forno	74 L
Índice de eficiência energética	95,3
Funções de cozimento	Convecção natural, Aquecimento superior, Aquecimento inferior / Limpeza a vapor
Painel de controlo	Botões rotativos para função e temperatura, indicador do termóstato
Segurança criança	Parafuso de bloqueio removível sob o painel de controlo
Limpeza facilitada	Função de aquecimento inferior para limpeza a vapor
Acessórios incluídos	Grelha de cozedura, tabuleiro (não detalhados no manual)

Perguntas frequentes - LAGAN 606.000.56 IKEA

Como ligar o forno?

Selecione uma função de cozimento com o botão de seleção de funções e, em seguida, ajuste a temperatura com o botão de temperatura. O forno liga imediatamente.

Como ajustar a temperatura do forno?

Gire o botão de temperatura no sentido horário a partir da posição fechada (topo) para escolher a temperatura desejada.

Como escolher a função de cozimento?

Utilize o botão de seleção de funções para escolher entre convecção natural, calor superior ou calor inferior / limpeza a vapor.

O que significa o indicador do termóstato?

O indicador acende quando o forno aquece e apaga quando a temperatura ajustada é atingida. Acende novamente se a temperatura baixar.

Como limpar facilmente o forno?

Utilize a função aquecimento inferior para uma limpeza a vapor. Coloque um recipiente com água no forno e aqueça para soltar a sujidade.

Como ativar a segurança criança?

Remova os dois parafusos de bloqueio fornecidos e fixe a segurança sob o painel de controlo para impedir a abertura da porta.

Quais são as dimensões do fogão?

Dimensões externas: altura 595 mm, largura 594 mm, profundidade 567 mm. Dimensões de embutimento do forno: altura 590–600 mm, largura 560 mm, profundidade mín. 550 mm.

Qual é a potência elétrica necessária?

Tensão 220-240 V, frequência 50/60 Hz, potência total 2,5 kW. Cabo recomendado: H05VV-FG 3 × 1,5 mm².

O que fazer se o forno não aquecer?

Verifique a alimentação elétrica e se os botões estão na posição ligada. Consulte o capítulo Resolução de problemas do manual completo em www.ikea.com.

Onde encontrar o manual completo?

O manual completo está disponível gratuitamente em formato PDF no site notice-facile.com ou no site IKEA.

MANUAL DE UTILIZADOR LAGAN 606.000.56 IKEA

1 Painel de controlo Lâmpada
3 Porta Pega
5 Queimador inferior (por baixo da placa em aço)
7 Aquecedor superior Orifícios de ventilação
e ventilação

6 Posicionamento da prateleira

Introdução e utilização do painel de controlo do produto

1 Botão de seleção de função
3 Lâmpada do termostato

Botão de seleção da temperatura

Botão de seleção de função Botão de seleção da temperatura Indicador da temperatura interna do forno
Pode seleccionar as funções de funcionamento do forno com o botão de seleção de funções. Vire à esquerda / direita da posição fechada (superior) para seleccionar.	Pode seleccionar a temperatura que pretende cozinhar com o botão de temperatura. Gire no sentido horário a partir da posição fechada (superior) para selecionar.	Pode compreender a temperatura interior do forno a partir da lâmpada de temperatura. A lâmpada do termóstato está localizada no painel de controlo. A lâmpada do termóstato acende-se quando o produto começa a funcionar e a lâmpada do termóstato apaga-se quando atinge a temperatura definida.Quando a temperatura no interior do forno cai abaixo da temperatura definida, a lâmpada do termóstato acende-se novamente.

Acessórios para produtos e utilização de Acessórios para produtos

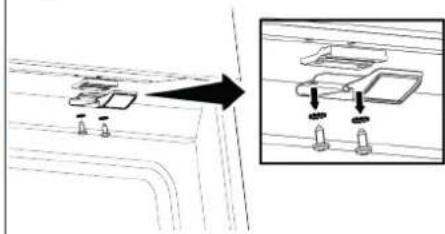

Remova os dois parafusos que fixam a segurança da trava para crianças, conforme mostrado na figura. Quando quiser voltar a utilizá-lo, pode fixá-lo sob o painel de controlo com os materiais de fixação.

1	Seleccione a função de funcionamento que pretende cozinhar com o botão de seleção da função.
2 Defina a temperatura que deseja cozinhar com o botão de temperatura.
3	O seu forno começará a funcionar imediatamente na função e temperatura seleccionadas, e a lâmpada do termóstato acenderá. Quando a temperatura no interior do forno atingir a temperatura desejada, a lâmpada do termóstato apaga-se. O forno não desliga sozinho após o processo de cozedura. Você tem que controlar o cozimento e desligá-lo você mesmo. Quando terminar o cozimento, desligue o forno girando o botão de seleção de função e o botão de temperatura para a posição off (up).

Funções de funcionamento do forno

Na tabela de funções são apresentadas as funções de funcionamento que pode utilizar no seu forno e as temperaturas máxima e mínima que podem ser definidas para essas funções. A ordem dos modos de operação mostrados aqui pode ser diferente da disposição em seu produto.

símbolo de função	Descrição da função	Faixa de temperatura (°C)	Descrição e uso
	Aquecimento superior e inferior	*	A comida é aquecida por cima e por baixo ao mesmo tempo. Adequado para bolos, pastéis ou bolos e guisados em formas de cozedura. A cozedura é feita com um único tabuleiro.
	Aquecimento superior	*	Apenas o aquecimento superior está ligado. É adequado para alimentos que precisam dourar por cima.
	Aquecimento inferior / Limpeza fácil a vapor	*	Apenas o aquecimento inferior está ligado. É adequado para alimentos que precisam dourar no fundo. Esta função também deve ser usada para facilitar a limpeza a vapor.

* Seu produto opera na faixa de temperatura especificada no botão de temperatura.

Resolução de problemas

Se encontrar um problema com o seu aparelho, verifique o capítulo" resolução de problemas" na versão completa do manual do utilizador Disponível em: www.ikea.com.

Especificações técnicas

Especificações gerais
As dimensões exteriores do produto (altura/largura/profundidade) (mm)	595/594/567
Dimensões da instalação do forno (altura/largura/profundidade) (mm)	590-600 /560 /min.550
Tensão/Frequência 220-240 V ~; 50/60 Hz
Tipo do cabo e secção usada/adequada para usar no produto min. H05VV-FG 3 x 1,5 mm2
Consumo total de energia (kW) 2,5
Tipo de forno Forno convencional
Classe de eficiência energética A
Volume utilizável (L) 74
Massa do aparelho (M) (Peso Líquido) kg 27,5
Índice de Eficiência Energética por cavidade cavidade EEI 95,3

Essenciais: : Informação na etiqueta energética dos fornos elétricos do tipo doméstico é atribuída de acordo com a norma EN 60350-1/IEC 60350-1. Os valores são determinados em Aquecimento superior e inferior ou (se presente) as funções Aquecimento ventilado inferior/superior com a carga padrão.

A classe de eficiência energética é determinada em conformidade comas seguintes prioridades dependendo se existem ou não no produto as funções relevantes: 1-Aquecimento ventilado ecológico, 2-Aquecimento ventilado, 3-Grelhador inferior ventilado, 4-Aquecimento superior e inferior.

As especificações técnicas podem ser alteradas sem aviso prévio para melhorar a qualidade do produto.

As imagens neste manual são esquemáticas e podem não coincidir exactamente com o seu produto.

Os valores indicados nas etiquetas do produto ou na documentação que acompanha o mesmo são obtidos em condições laboratoriais em conformidade com as normas relevantes. Dependendo das condições operacionais e ambientais do produto, estes valores podem variar.
