Tipo de produto	Fogão
Marca	IKEA
Modelo	LAGAN 106.000.54
Dimensões externas (A x L x P)	595 x 594 x 567 mm
Dimensões de embutir (A x L x P)	590-600 x 560 x ≥550 mm
Peso líquido	27,5 kg
Tensão / Frequência	220-240 V ~ 50/60 Hz
Consumo total	2,5 kW
Tipo de forno	Forno clássico
Classe de eficiência energética	A
Volume útil	74 L
Funções de cozedura	Convecção natural, Aquecimento superior, Aquecimento inferior / Limpeza a vapor
Faixa de temperatura	Indicada no botão de temperatura (não especificada)
Limpeza	Limpeza fácil a vapor através da função Aquecimento inferior
Segurança crianças	Fixação amovível sob o painel de comando (2 parafusos)
Acessórios fornecidos	Grelha, tabuleiro, segurança crianças
Secção de cabo recomendada	min. H05VV-FG 3 x 1,5 mm²
Índice de eficiência energética (EEI)	95,3

Perguntas frequentes - LAGAN 106.000.54 IKEA

Como utilizar as diferentes funções do forno?

Gire o botão de seleção de funções para escolher entre Convecção natural, Aquecimento superior ou Aquecimento inferior. Em seguida, ajuste a temperatura com o botão de temperatura. O indicador do termóstato acende e apaga quando a temperatura é atingida.

Como limpar o forno facilmente?

Utilize a função Aquecimento inferior / Limpeza a vapor. Coloque um recipiente com água no forno, selecione esta função e deixe atuar. O vapor amolece a sujidade para uma limpeza mais fácil.

Como ativar a segurança crianças?

Fixe a segurança crianças sob o painel de comando com os dois parafusos fornecidos. Para retirar, desaperte os parafusos. Este dispositivo impede o acesso aos botões.

O que fazer se o forno não aquecer?

Verifique se os botões estão numa função e temperatura. Certifique-se de que o aparelho está ligado e que o disjuntor não disparou. Se o problema persistir, consulte a secção de resolução de problemas do manual completo em www.ikea.com.

Qual é a classe energética deste forno?

Este forno é classificado A de acordo com a norma EN 60350-1. O índice de eficiência energética (EEI) é de 95,3.

Quais são as dimensões exatas?

Dimensões externas: 595 x 594 x 567 mm (AxLxP). Dimensões de embutir: altura 590-600 mm, largura 560 mm, profundidade mínima 550 mm.

Posso usar formas de silicone?

Sim, as formas de silicone são compatíveis com este forno. Certifique-se de respeitar as temperaturas máximas indicadas pelo fabricante da forma.

Como ajustar a temperatura?

Gire o botão de temperatura no sentido horário a partir da posição paragem (em cima). A faixa de temperatura está indicada no botão. O indicador do termóstato apaga quando a temperatura é atingida.

Onde encontrar peças de reposição?

As peças de reposição estão disponíveis na IKEA. Consulte o site www.ikea.com ou dirija-se à loja para encomendar peças como a pega, a porta ou os acessórios.

Como instalar o aparelho?

O aparelho embute num nicho com as dimensões indicadas. Ligue-o à rede 220-240 V com um cabo de secção min. H05VV-FG 3 x 1,5 mm². Assegure uma ventilação adequada através das aberturas previstas.

MANUAL DE UTILIZADOR LAGAN 106.000.54 IKEA

1 Painel de controlo Lâmpada
3 Porta Pega
5 Queimador inferior (por baixo da placa em aço)
7 Aquecedor superior Orifícios de ventilação
e ventilação

6 Posicionamento da prateleira

Introdução e utilização do painel de controlo do produto

1 Botão de seleção de função
3 Lâmpada do termostato

Botão de seleção da temperatura

Botão de seleção de função Botão de seleção da temperatura Indicador da temperatura interna do forno
Pode seleccionar as funções de funcionamento do forno com o botão de seleção de funções. Vire à esquerda / direita da posição fechada (superior) para seleccionar.	Pode seleccionar a temperatura que pretende cozinhar com o botão de temperatura. Gire no sentido horário a partir da posição fechada (superior) para selecionar.	Pode compreender a temperatura interior do forno a partir da lâmpada de temperatura. A lâmpada do termóstato está localizada no painel de controlo. A lâmpada do termóstato acende-se quando o produto começa a funcionar e a lâmpada do termóstato apaga-se quando atinge a temperatura definida.Quando a temperatura no interior do forno cai abaixo da temperatura definida, a lâmpada do termóstato acende-se novamente.

Acessórios para produtos e utilização de Acessórios para produtos

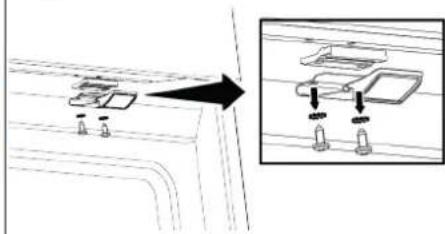

Remova os dois parafusos que fixam a segurança da trava para crianças, conforme mostrado na figura. Quando quiser voltar a utilizá-lo, pode fixá-lo sob o painel de controlo com os materiais de fixação.

1	Seleccione a função de funcionamento que pretende cozinhar com o botão de seleção da função.
2 Defina a temperatura que deseja cozinhar com o botão de temperatura.
3	O seu forno começará a funcionar imediatamente na função e temperatura seleccionadas, e a lâmpada do termóstato acenderá. Quando a temperatura no interior do forno atingir a temperatura desejada, a lâmpada do termóstato apaga-se. O forno não desliga sozinho após o processo de cozedura. Você tem que controlar o cozimento e desligá-lo você mesmo. Quando terminar o cozimento, desligue o forno girando o botão de seleção de função e o botão de temperatura para a posição off (up).

Funções de funcionamento do forno

Na tabela de funções são apresentadas as funções de funcionamento que pode utilizar no seu forno e as temperaturas máxima e mínima que podem ser definidas para essas funções. A ordem dos modos de operação mostrados aqui pode ser diferente da disposição em seu produto.

símbolo de função	Descrição da função	Faixa de temperatura (°C)	Descrição e uso
	Aquecimento superior e inferior	*	A comida é aquecida por cima e por baixo ao mesmo tempo. Adequado para bolos, pastéis ou bolos e guisados em formas de cozedura. A cozedura é feita com um único tabuleiro.
	Aquecimento superior	*	Apenas o aquecimento superior está ligado. É adequado para alimentos que precisam dourar por cima.
	Aquecimento inferior / Limpeza fácil a vapor	*	Apenas o aquecimento inferior está ligado. É adequado para alimentos que precisam dourar no fundo. Esta função também deve ser usada para facilitar a limpeza a vapor.

* Seu produto opera na faixa de temperatura especificada no botão de temperatura.

Resolução de problemas

Se encontrar um problema com o seu aparelho, verifique o capítulo" resolução de problemas" na versão completa do manual do utilizador Disponível em: www.ikea.com.

Especificações técnicas

Especificações gerais
As dimensões exteriores do produto (altura/largura/profundidade) (mm)	595/594/567
Dimensões da instalação do forno (altura/largura/profundidade) (mm)	590-600 /560 /min.550
Tensão/Frequência 220-240 V ~; 50/60 Hz
Tipo do cabo e secção usada/adequada para usar no produto min. H05VV-FG 3 x 1,5 mm2
Consumo total de energia (kW) 2,5
Tipo de forno Forno convencional
Classe de eficiência energética A
Volume utilizável (L) 74
Massa do aparelho (M) (Peso Líquido) kg 27,5
Índice de Eficiência Energética por cavidade cavidade EEI 95,3

Essenciais: : Informação na etiqueta energética dos fornos elétricos do tipo doméstico é atribuída de acordo com a norma EN 60350-1/IEC 60350-1. Os valores são determinados em Aquecimento superior e inferior ou (se presente) as funções Aquecimento ventilado inferior/superior com a carga padrão.

A classe de eficiência energética é determinada em conformidade comas seguintes prioridades dependendo se existem ou não no produto as funções relevantes: 1-Aquecimento ventilado ecológico, 2-Aquecimento ventilado, 3-Grelhador inferior ventilado, 4-Aquecimento superior e inferior.

As especificações técnicas podem ser alteradas sem aviso prévio para melhorar a qualidade do produto.

As imagens neste manual são esquemáticas e podem não coincidir exactamente com o seu produto.

Os valores indicados nas etiquetas do produto ou na documentação que acompanha o mesmo são obtidos em condições laboratoriais em conformidade com as normas relevantes. Dependendo das condições operacionais e ambientais do produto, estes valores podem variar.
