Tipo di prodotto	Cucina
Marca	IKEA
Modello	LAGAN 106.000.54
Dimensioni esterne (A x L x P)	595 x 594 x 567 mm
Dimensioni di incasso (A x L x P)	590-600 x 560 x ≥550 mm
Peso netto	27,5 kg
Tensione / Frequenza	220-240 V ~ 50/60 Hz
Consumo totale	2,5 kW
Tipo di forno	Forno classico
Classe di efficienza energetica	A
Volume utile	74 L
Funzioni di cottura	Convezione naturale, Riscaldamento superiore, Riscaldamento inferiore / Pulizia a vapore
Intervallo di temperatura	Indicata sulla manopola della temperatura (non specificata)
Pulizia	Pulizia facile a vapore tramite la funzione Riscaldamento inferiore
Sicurezza bambini	Fissaggio rimovibile sotto il pannello di controllo (2 viti)
Accessori forniti	Griglia, leccarda, sicurezza bambini
Sezione del cavo consigliata	min. H05VV-FG 3 x 1,5 mm²
Indice di efficienza energetica (EEI)	95,3

Domande frequenti - LAGAN 106.000.54 IKEA

Come utilizzare le diverse funzioni del forno?

Ruotare la manopola di selezione delle funzioni per scegliere tra Convezione naturale, Riscaldamento superiore o Riscaldamento inferiore. Quindi, regolare la temperatura con la manopola della temperatura. La spia del termostato si accende e si spegne quando la temperatura è stata raggiunta.

Come pulire il forno facilmente?

Utilizzare la funzione Riscaldamento inferiore / Pulizia a vapore. Posizionare un recipiente d'acqua nel forno, selezionare questa funzione e lasciare agire. Il vapore ammorbidisce lo sporco per una pulizia più facile.

Come attivare la sicurezza bambini?

Fissare la sicurezza bambini sotto il pannello di controllo utilizzando le due viti fornite. Per rimuoverla, svitare le viti. Questo dispositivo impedisce l'accesso alle manopole.

Cosa fare se il forno non riscalda?

Verificare che le manopole siano impostate su una funzione e una temperatura. Assicurarsi che l'apparecchio sia collegato e che l'interruttore differenziale non sia scattato. Se il problema persiste, consultare la sezione di risoluzione dei problemi del manuale completo su www.ikea.com.

Qual è la classe energetica di questo forno?

Questo forno è classificato A secondo la norma EN 60350-1. L'indice di efficienza energetica (EEI) è 95,3.

Quali sono le dimensioni esatte?

Dimensioni esterne: 595 x 594 x 567 mm (AxLxP). Dimensioni di incasso: altezza 590-600 mm, larghezza 560 mm, profondità minima 550 mm.

Posso utilizzare stampi in silicone?

Sì, gli stampi in silicone sono compatibili con questo forno. Assicurarsi di rispettare le temperature massime indicate dal produttore dello stampo.

Come regolare la temperatura?

Ruotare la manopola della temperatura in senso orario dalla posizione di arresto (in alto). L'intervallo di temperatura è indicato sulla manopola. La spia del termostato si spegne quando la temperatura è stata raggiunta.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso IKEA. Consultare il sito www.ikea.com o recarsi in negozio per ordinare pezzi come la maniglia, la porta o gli accessori.

Come installare l'apparecchio?

L'apparecchio si incastra in un vano dalle dimensioni indicate. Collegarlo alla rete 220-240 V con un cavo di sezione min. H05VV-FG 3 x 1,5 mm². Assicurare una ventilazione adeguata tramite le apposite aperture.

MANUALE UTENTE LAGAN 106.000.54 IKEA

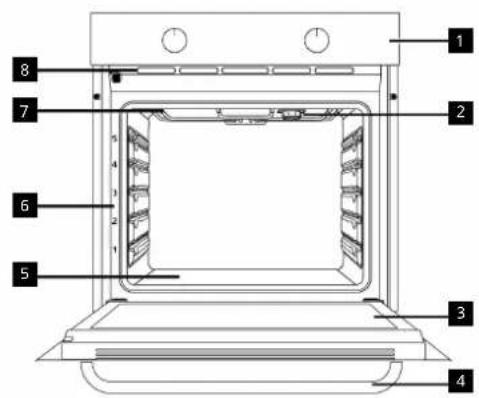

Presentazione del prodotto

1 Pannello di controllo Lampada
3 Sportello Maniglia
5 Riscaldatore inferiore (sotto la piastra d'acciaio)
7 Riscaldatore superiore Fori di ventilazione
entilazione

6 Posizioni del ripiano

Introduzione e utilizzo del pannello di controllo del prodotto

1 Manopola selezione funzione

Manopola di selezione della temperatura

3 lampada termostato

Manopola selezione funzione	Manopola di selezione della tempe-ratura	Indicatore della temperatura interna del forno
È possibile selezionare le funzioni operative del forno con la manopola di selezione delle funzioni. Ruotare a sinistra/destra dalla posizione chiusa (in alto) per selezionare.	Puoi selezionare la temperatura che desideri cuocere con la manopola della temperatura. Ruota in senso orario partendo dalla posizione chiusa (in alto) per selezionare.	È possibile capire la temperatura interna del forno dalla spia della temperatura. La lampada del termostato si trova sul pannello di controllo. La spia del termostato si accende quando il prodotto inizia a funzionare e la spia del termostato si spegne quando raggiunge la temperatura impostata. Quando la temperatura all'interno del forno scende al di sotto della temperatura impostata, la spia del termostato si riaccende.

Accessori del prodotto e uso degli accessori del prodotto

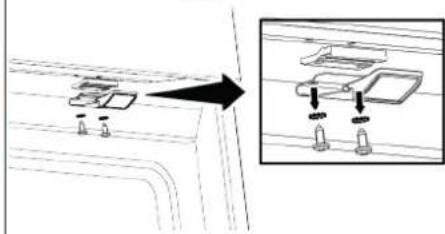

Rimuovere le due viti che fissano la sicurezza per bambini come mostrato nella figura. Quando vuoi riutilizzarlo, puoi fissarlo sotto il pannello di controllo con i materiali di fissaggio.

1	Seleziona la funzione operativa che desideri cucinare con la manopola di selezione delle funzioni.
2	Imposta la temperatura che desideri cuocere con la manopola della temperatura.
3	Il forno inizierà a funzionare immediatamente alla funzione e alla temperatura selezionate e la lampada del termostato si accenderà. Quando la temperatura all'interno del forno raggiunge la temperatura desiderata, la lampada del termostato si spegne. Il forno non si spegne da solo dopo la cottura. Devi controllare la cottura e spegnerla da solo. Al termine della cottura, spegni il forno ruotando la manopola di selezione delle funzioni e la manopola della temperatura in posizione off (up).

Funzioni operative del forno

Nella tabella delle funzioni sono indicate le funzioni operative utilizzabili del forno e le temperature massime e minime configurabili per queste funzioni. L'ordine delle modalità operative qui riportate potrebbe differire da quello del proprio prodotto.

Simbolo della fun-zione	Descrizione della funzione	Intervallo di temperatura (°C)	Descrizione e utilizzo
	Riscaldamento superiore e inferiore	*	Il cibo viene riscaldato dall'alto e dal basso contemporaneamente. Adatta per torte, pasticcini o torte e stufati in stampi da forno. La cottura viene effettua-ta con un solo vassoio.
	Riscaldamento superiore	*	È acceso solo il riscaldamento superiore. È adatta per alimenti che necessita-no di rosolatura sulla parte superiore.
	Riscaldamento inferiore / Pulizia a vapore facile	*	È acceso solo il riscaldamento inferiore. È adatto per alimenti che necessita-no di rosolatura sulla parte inferiore. Questa funzione dovrebbe essere utiliz-zata anche per una facile pulizia a vapore.

* Il prodotto funziona nell'intervallo di temperatura specificato sulla manopola della temperatura.

Risoluzione dei problemi

Se riscontri un problema con il tuo elettrodomestico, consulta il capitolo «Risoluzione dei problemi» nella versione completa del manuale utente disponibile su: www.ikea.com.

Specifiche tecniche

Specifiche generiche
Dimensioni esterne del prodotto (altezza/larghezza/profondità) (mm)	595/594/567
Dimensioni di installazione del forno (altezza/larghezza/profondità) (mm)	590-600 /560 /min.550
Tensione/Frequenza 220-240 V ~; 50/60 Hz
Tipo di cavo e sezione utilizzati/adatti all'uso nel prodotto min.	H05VV-FG 3 x 1,5 mm2
Consumo energetico totale (kW) 2,5
Tipo di forno Forno convenzionale
Classe di efficienza energetica A
Volume utile (L) 74
Massa dell'apparecchio (M) (Peso netto) kg 27,5
Indice di efficienza energetica per cavità EEI cavità 95,3

Informazioni principali: Le informazioni sull'etichetta energetica dei forni elettrici sono fornite in conformità alla norma EN 60350-1/IEC 60350-1. Questi valori sono determinati sotto carico standard con funzioni di riscaldamento dal basso verso l'alto o di riscaldamento a ventola (se presente).

La classe di efficienza energetica viene determinata in base alla seguente priorità, a seconda che le funzioni rilevanti esistano o meno sul prodotto: 1-Riscaldamento ventola eco, 2-Riscaldamento ventola, 3-Girarrosto con grill basso, 4-Riscaldamento superiore e inferiore.

Le specifiche tecniche possono essere modificate senza preavviso per migliorare la qualità del prodotto.

Le figure in questo manuale utente sono schematiche, e potrebbero non corrispondere esattamente al prodotto.

I valori indicati sulle etichette del prodotto o nella documentazione che lo accompagna sono ottenuti in condizioni di laboratorio in conformità alle norme vigenti. Questi valori potrebbero variare a seconda delle condizioni di funzionamento e ambientali.
