LAGAN 106.000.54 - Sporák IKEA - Bezplatný návod k obsluze

Typ produktu	Sporák
Značka	IKEA
Model	LAGAN 106.000.54
Vnější rozměry (V x Š x H)	595 x 594 x 567 mm
Rozměry pro vestavbu (V x Š x H)	590-600 x 560 x ≥550 mm
Čistá hmotnost	27,5 kg
Napětí / Frekvence	220-240 V ~ 50/60 Hz
Celková spotřeba	2,5 kW
Typ trouby	Klasická trouba
Třída energetické účinnosti	A
Užitečný objem	74 L
Funkce pečení	Přirozená konvekce, Horní ohřev, Dolní ohřev / Parní čištění
Rozsah teplot	Uvedeno na tlačítku teploty (nespecifikováno)
Čištění	Snadné parní čištění pomocí funkce Dolní ohřev
Dětská pojistka	Odnímatelný úchyt pod ovládacím panelem (2 šrouby)
Dodávané příslušenství	Mřížka, plech na pečení, dětská pojistka
Doporučený průřez kabelu	min. H05VV-FG 3 x 1,5 mm²
Index energetické účinnosti (EEI)	95,3

Často kladené otázky - LAGAN 106.000.54 IKEA

Jak používat různé funkce trouby?

Otočte tlačítkem výběru funkcí pro výběr mezi Přirozenou konvekcí, Horním ohřevem nebo Dolním ohřevem. Poté nastavte teplotu pomocí tlačítka teploty. Kontrolka termostatu se rozsvítí a zhasne, když je dosaženo teploty.

Jak snadno vyčistit troubu?

Použijte funkci Dolní ohřev / Parní čištění. Do trouby umístěte nádobu s vodou, vyberte tuto funkci a nechte působit. Pára změkčí nečistoty pro snadnější čištění.

Jak aktivovat dětskou pojistku?

Upevněte dětskou pojistku pod ovládacím panelem pomocí dvou přiložených šroubů. Pro odstranění šrouby odšroubujte. Toto zařízení brání přístupu k tlačítkům.

Co dělat, když trouba nehřeje?

Zkontrolujte, zda jsou tlačítka nastavena na funkci a teplotu. Ujistěte se, že je spotřebič zapojen a že jistič nevypadl. Pokud potíže přetrvávají, podívejte se do části o odstraňování problémů v úplném manuálu na www.ikea.com.

Jaká je energetická třída této trouby?

Tato trouba je klasifikována jako A podle normy EN 60350-1. Index energetické účinnosti (EEI) je 95,3.

Jaké jsou přesné rozměry?

Vnější rozměry: 595 x 594 x 567 mm (VxŠxH). Rozměry pro vestavbu: výška 590-600 mm, šířka 560 mm, minimální hloubka 550 mm.

Mohu použít silikonové formy?

Ano, silikonové formy jsou s touto troubou kompatibilní. Dbejte na dodržení maximálních teplot uvedených výrobcem formy.

Jak nastavit teplotu?

Otočte tlačítkem teploty ve směru hodinových ručiček z polohy vypnuto (nahoře). Rozsah teplot je uveden na tlačítku. Kontrolka termostatu zhasne, když je dosaženo teploty.

Kde najít náhradní díly?

Náhradní díly jsou k dispozici u IKEA. Navštivte web www.ikea.com nebo se zastavte v prodejně pro objednání dílů, jako je rukojeť, dveře nebo příslušenství.

Jak nainstalovat spotřebič?

Spotřebič se vestavuje do výklenku o uvedených rozměrech. Připojte jej k síti 220-240 V kabelem o minimálním průřezu H05VV-FG 3 x 1,5 mm². Zajistěte dostatečné větrání pomocí určených otvorů.

NÁVOD K OBSLUZE LAGAN 106.000.54 IKEA

1 Dvládací panel
3 Dveře
5 spodní ohřívač (pod ocelovou deskou)
7 Horní ohřívač

2 Žárovka
4 Rukojet'
6 Poloha police
8 ventilační otvory

Představení a použití ovládacího panelu produktu

1 Knoflík volby funkcí
3 Termostatická lampa

2 Knoflík volby teploty

Knoflík volby funkcí Knoflík volby teploty Indikátor vnitřní teploty trouby

Funkci obsluhy trouby můžete zvolit pomocí knoflíku pro volbu funkce.Otočte doleva / doprava z uzavřené (horní) polohy pro výběr.

Teplotu, kterou chcete vařit, můžete zvolit pomocí teplotního knoflíku.Otočením ve směru hodinových ručiček z uzavřené (horní) polohy vyberte.

Vnitřní teplotu trouby můžete pochopit z teplotní lampy. Lampa termostatu je umístěna na ovládacím panelu. Lampa termostatu se rozsvítí, když produkt začne fungovat, a lampa termostatu se vypne, když dosáhne nastavené teploty. Když teplota uvnitř trouby klesne pod nastavenou teplotu, lampa termostatu se znovu rozsvítí.

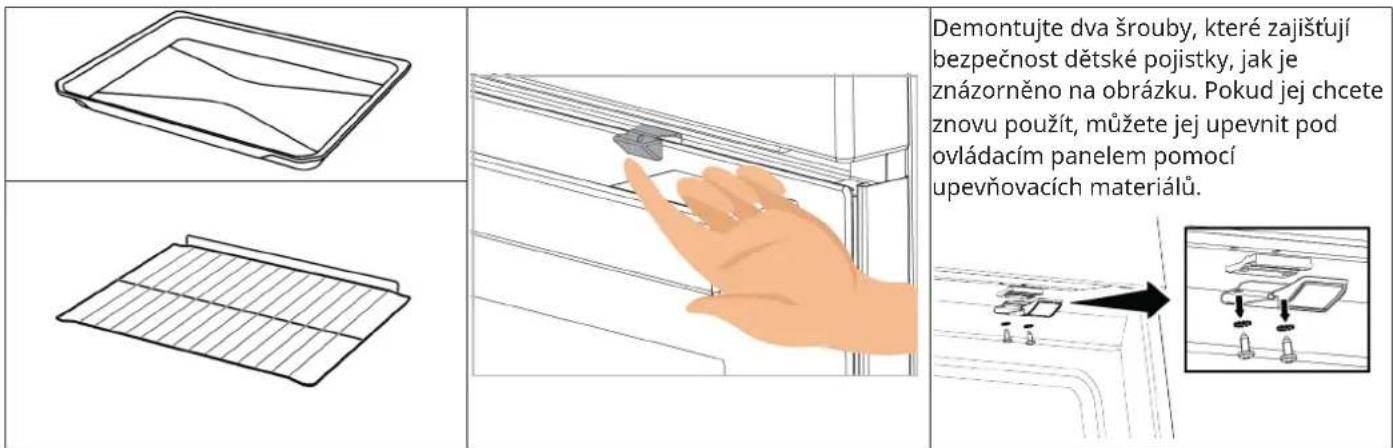

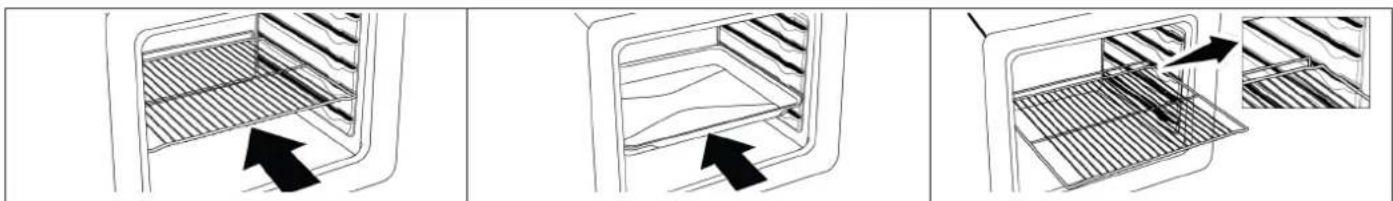

Příslušenství k produktům a použití příslušenství k produktům

1	Pomocí knoflíku pro výběr funkce vyberte provozní funkci, kterou chcete vařit.
2 Nastavte teplotu, kterou chcete vařit, pomocí teplotního knoflíku.
3	Vaše trouba začne okamžitě pracovat při zvolené funkci a teplotě a rozsvítí se kontrolka termostatu. Jakmile teplota uvnitř trouby dosáhne požadované teploty, kontrolka termostatu se vypne. Po procesu pečení se trouba sama nevypne. Pečení musíte ovládat a sami ho vypnout. Po dokončení pečení vypněte troubu otočením knoflíku volby funkce a knoflíku teploty do polohy vypnuto (nahoru).

Provozní funkce trouby

V tabulce funkcí jsou uvedeny provozní funkce, které můžete ve své troubě používat, a nejvyšší a nejnižší teploty, které lze pro tyto funkce nastavit. Zde zobrazené pořadí provozních režimů se může lišit od uspořádání na vašem výrobku.

Symbol funkce	Popis funkce	Teplotní rozsah (°C)	Popis a použití
	Horní a spodní ohřev	*	Jídlo se ohřívá shora i zespodu současně. Vhodné pro dorty, pečivo nebo dorty a dušená jídla v pečící formě. Vaření se provádí na jednom plechu.
	Horní ohřev *		Zapnutý je pouze horní ohřev. Je vhodný pro jídla, která potřebují zhnědnout na povrchu.
	Spodní ohřev / Snadné čištění párou	*	Zapnutý je pouze nižší ohřev. Je vhodný pro jídla, která potřebují zhnědnout zespodu. Tato funkce by se měla používat také pro snadné čištění párou.

* Váš výrobek pracuje v teplotním rozsahu uvedeném na knoflíku teploty

Odstraňování problémů

Pokud narazíte na problém se spotřebičem, přečtěte si kapitolu „Odstraňování problémů“ v plné verzi uživatelské příručky, která je k dispozici na adrese: www.ikea.com.

Technické specifikace

Obecné specifikace
Vnější rozměry produktu (výška/šířka/hloubka) (mm) 595/594/$67
Instalační rozměry trouby (výška/šířka/hloubka) (mm) 590-600	/560 /min.550
Napětí/Frekvence 220-240 V ~; 50/60 Hz
Použitý typ a průřez kabelu/vhodný pro použití ve výrobku min.	H05VV-FG 3 x 1,5 mm2
Celková spotřeba energie (kW) 2,5
Typ trouby Konvenční trouba
Třída energetické účinnosti A
Použitelný objem (L) 74
Hmotnost spotřebiče (M) (Čistá hmotnost) kg 27,5
Index energetické účinnosti na dutinu EEI dutina 95,3

Základy: Informace na energetickém štítku elektrických trub domácího typu jsou uvedeny v souladu s normou EN 60350-1 / IEC 60350-1. Hodnoty jsou určeny v Horní a spodní ohřev nebo (pokud existují) Spodní/horní ohřev s pomocí ventilátoru funkcích se standardním zatížením.
Třída energetické účinnosti je určena v souladu s následující prioritou v závislosti na tom, zda výrobek má příslušné funkce či nikoli: 1-Ekonomický ohřev ventilátorem , 2-Ohřev ventilátorem , 3-Částečný gril s pomocí ventilátoru , 4-Horní a spodní ohřev.

CS

i

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

i

Obrázky v této příručce jsou schematické a nemusí přesně odpovídat vašemu produktu.

i

Hodnoty uvedené na štítcích výrobků nebo v doprovodné dokumentaci jsou získány v laboratorních podmínkách v souladu s příslušnými normami. V závislosti na provozních a okolních podmínkách produktu se tyto hodnoty mohou lišit.

1 Dvládací panel Svietidlo
3 Dvere Rukovät'
5 spodný ohrievač (pod ocelovou doskou)
7 Horný ohrievač Ventilačné otvor

6 Polohy políc

1 Gombík volby funkcií Ovládač volby teploty
3 Termostatická lampa

* Váš výrobok funguje v teplotnom rozsahu uvedenom na gombíku teploty.

Riešenie problémov
