LAGAN 106.000.54 - Herd IKEA - Kostenlose Bedienungsanleitung

Produkttyp	Herd
Marke	IKEA
Modell	LAGAN 106.000.54
Außenmaße (H x B x T)	595 x 594 x 567 mm
Einbaumaße (H x B x T)	590-600 x 560 x ≥550 mm
Nettogewicht	27,5 kg
Spannung / Frequenz	220-240 V ~ 50/60 Hz
Gesamtverbrauch	2,5 kW
Ofentyp	Klassischer Ofen
Energieeffizienzklasse	A
Nutzvolumen	74 L
Garfunktionen	Umluft, Oberhitze, Unterhitze / Dampfreinigung
Temperaturbereich	Auf dem Temperaturregler angegeben (nicht näher spezifiziert)
Reinigung	Einfache Dampfreinigung über die Unterhitze-Funktion
Kindersicherung	Abnehmbare Befestigung unter dem Bedienfeld (2 Schrauben)
Mitgeliefertes Zubehör	Rost, Backblech, Kindersicherung
Empfohlener Kabelquerschnitt	min. H05VV-FG 3 x 1,5 mm²
Energieeffizienzindex (EEI)	95,3

Häufig gestellte Fragen - LAGAN 106.000.54 IKEA

Wie verwende ich die verschiedenen Ofenfunktionen?

Drehen Sie den Funktionswahlschalter, um zwischen Umluft, Oberhitze oder Unterhitze zu wählen. Stellen Sie dann die Temperatur mit dem Temperaturregler ein. Die Kontrollleuchte des Thermostats leuchtet auf und erlischt, wenn die Temperatur erreicht ist.

Wie reinige ich den Ofen einfach?

Verwenden Sie die Funktion Unterhitze / Dampfreinigung. Stellen Sie einen Wasserbehälter in den Ofen, wählen Sie diese Funktion und lassen Sie sie einwirken. Der Dampf löst Verschmutzungen, um die Reinigung zu erleichtern.

Wie aktiviere ich die Kindersicherung?

Befestigen Sie die Kindersicherung mit den beiden mitgelieferten Schrauben unter dem Bedienfeld. Zum Entfernen schrauben Sie die Schrauben heraus. Diese Vorrichtung verhindert den Zugang zu den Knöpfen.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob die Knöpfe auf eine Funktion und eine Temperatur eingestellt sind. Stellen Sie sicher, dass das Gerät eingesteckt ist und der Sicherungsautomat nicht ausgelöst hat. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt zur Fehlerbehebung in der vollständigen Anleitung auf www.ikea.com.

Welche Energieeffizienzklasse hat dieser Ofen?

Dieser Ofen ist gemäß der Norm EN 60350-1 in die Klasse A eingestuft. Der Energieeffizienzindex (EEI) beträgt 95,3.

Was sind die genauen Maße?

Außenmaße: 595 x 594 x 567 mm (HxBxT). Einbaumaße: Höhe 590-600 mm, Breite 560 mm, Tiefe mindestens 550 mm.

Kann ich Silikonformen verwenden?

Ja, Silikonformen sind mit diesem Ofen kompatibel. Achten Sie darauf, die vom Hersteller angegebenen Höchsttemperaturen einzuhalten.

Wie stelle ich die Temperatur ein?

Drehen Sie den Temperaturregler im Uhrzeigersinn aus der Aus-Position (oben). Der Temperaturbereich ist auf dem Knopf angegeben. Die Kontrollleuchte des Thermostats erlischt, wenn die Temperatur erreicht ist.

Wo finde ich Ersatzteile?

Ersatzteile sind bei IKEA erhältlich. Besuchen Sie die Website www.ikea.com oder gehen Sie in eine Filiale, um Teile wie den Griff, die Tür oder das Zubehör zu bestellen.

Wie installiere ich das Gerät?

Das Gerät wird in eine Nische mit den angegebenen Maßen eingebaut. Schließen Sie es mit einem Kabel mit einem Mindestquerschnitt von H05VV-FG 3 x 1,5 mm² an das 220-240-V-Netz an. Sorgen Sie für ausreichende Belüftung durch die vorgesehenen Öffnungen.

BEDIENUNGSANLEITUNG LAGAN 106.000.54 IKEA

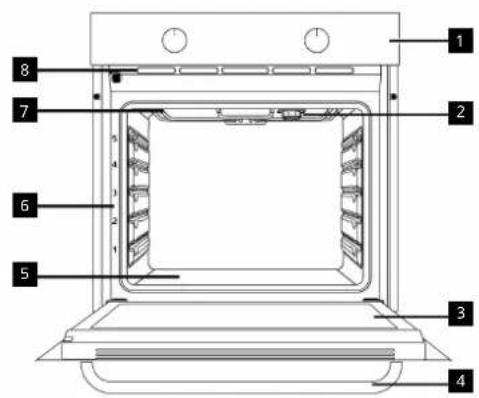

1 Bedienfeld Lampe
3 nnenglas Griff
5 Untere Heizung (unter der Stahlplatte)
7 Obere Heizung Belüftungsöffnungen

6 Einschubebenen

Einführung und Verwendung des Produkt-Bedienfelds

1 Funktionsauswahl-Knopf Temperaturauswahl-Knopf
3 Thermostat-Lampe

Funktionsauswahl-Knopf Temperaturauswahl-Knopf Anzeige der Ofeninnentemperatur
Mit dem Funktionswahlknopf können Sie die Backofen-Betriebsfunktionen auswählen. Drehen Sie ihn zur Auswahl aus der geschlossenen (oberen) Position nach links/rechts.	Mit dem Temperaturregler können Sie die gewünschte Gartemperatur einstellen. Drehen Sie ihn zur Auswahl aus der geschlossenen (oberen) Position im Uhrzeigersinn.	Die Temperatur im Backofeninneren können Sie an der Temperaturanzeige ablesen. Die Thermostatanzeige befindet sich auf dem Bedienfeld. Sie leuchtet auf, sobald das Gerät in Betrieb genommen wird, und erlischt, sobald die eingestellte Temperatur erreicht ist. Fällt die Temperatur im Backofen unter die eingestellte Temperatur, leuchtet die Thermostatanzeige wieder auf.

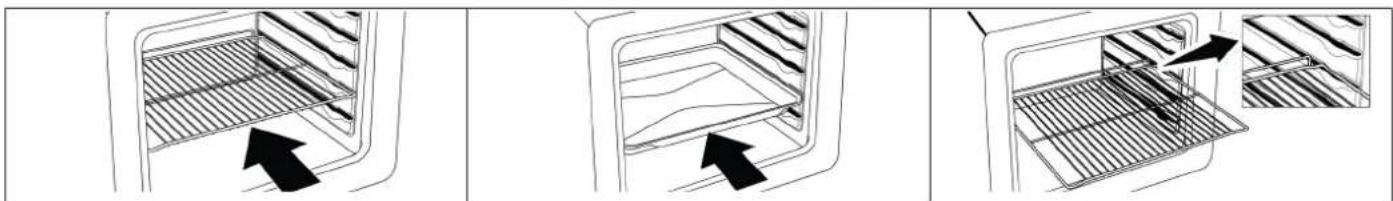

Produktzubehör und Verwendung von Produktzubehör

Den Backofen benutzen

1	Wählen Sie mit dem Funktionsauswahlknopf die Betriebsfunktion aus, die Sie kochen möchten.
2 Stellen Sie mit dem Temperaturregler die gewünschte Gartemperatur ein.
3	Ihr Backofen beginnt sofort mit der gewählten Funktion und Temperatur zu arbeiten und die Thermostatlampe leuchtet auf. Wenn die Temperatur im Backofen die gewünschte Temperatur erreicht, erlischt die Thermostatlampe. Der Backofen schaltet sich nach dem Backvorgang nicht von selbst aus. Sie müssen den Backvorgang selbst steuern und ausschalten. Wenn Sie fertig gebacken haben, schalten Sie den Backofen aus, indem Sie den Funktionsauswahlknopf und den Temperaturknopf in die Aus-Position (oben) drehen.

Ofenfunktionen

Die Funktionstabelle zeigt Ihnen die unterschiedlichen Funktionen Ihres Ofens, zusätzlich Minimal- und Maximaltemperatur zur jeweiligen Funktion. Die Reihenfolge der hier gezeigten Funktionen muss nicht zwingend mit der Reihenfolge an Ihrem Gerät übereinstimmen.

Funktionssymbol	Ofenfunktion	Temperaturbereich (°C)	Beschreibung und Verwendung
	Ober-/Unterhitze *		Die Speisen werden gleichzeitig von oben und unten gegart (Oberheizung/ Unterheizung). Geeignet für Kuchen, Gebäck oder Kuchen und Aufläufe in Backformen. Beim Garen wird nur ein einziges Blech verwendet.
	Oberhitze *		Nur das obere Heizelement wird aktiv (Oberhitze). Für Speisen, die oben schön gebräunt werden oder eine knusprige Kruste erhalten sollen.
	Unterhitze / Einfache Dampfreinigung	*	Nur das untere Heizelement wird aktiv (Unterheizung). Für Speisen, die unten schön gebräunt werden oder eine knusprige Kruste erhalten sollen. Diese Funktion empfiehlt sich auch bei der Dampfreinigung.

* Ihr Gerät arbeitet mit der ausgewählten Temperatur.

Fehlerbehebung

Wenn Sie ein Problem mit Ihrem Gerät haben, lesen Sie das Kapitel „Fehlerbehebung“ in der vollständigen Version des Benutzerhandbuchs verfügbar unter: www.ikea.com.

Technische Spezifikationen

Allgemeine Spezifikationen
Produkt-Außenabmessungen (Höhe/Breite/Tiefe) (mm) 595/594	/567
Einbaumaße des Ofens (Höhe/Breite/Tiefe) (mm) 590-600 /560	/min.550
Spannung / Frequenz 220-240 V ~; 50/60 Hz
Verwendeter/geeigneter Kabeltyp und -querschnitt geeignet für die Verwendung im Produkt	min. H05VV-FG 3 x 1,5 mm2
Gesamte Leistungsaufnahme (kW) 2,5
Ofentyp Herkömmlicher Ofen
Energieeffizienzklasse A
Nutzvolumen (L) 74
Masse des Geräts (M) (Nettogewicht) kg 27,5
Energieeffizienzindex pro Garraum EEI-Garraum 95,3

Grundlagen: Angaben zum Energielabel von Elektroöfen erfolgen gemäß der Norm EN 60350-1 / IEC 60350-1. Diese Werte werden unter Standardlast mit der Funktion „Bottom-Top-Heizung“ oder „Ventilator-Heizung“ (falls vorhanden) ermittelt. Die Energieeffizienzklasse wird gemäß der folgenden Priorisierung bestimmt, je nachdem, ob die relevanten Funktionen auf dem Produkt vorhanden sind oder nicht: 1-Öko-Heißluft, 2-Heißluft, 3-Grill + Umluft, 4-Ober-/Unterhitze.

de

Technische Spezifikationen können ohne vorherige Ankündigung geändert werden, um die Qualität des Produkts zu verbessern.

Die Abbildungen in diesem Handbuch sind schematisch und entsprechen möglicherweise nicht genau Ihrem Produkt.

Die auf den Produktetiketten oder in der Begleitdokumentation angegebenen Werte werden unter Laborbedingungen in Übereinstimmung mit den einschlägigen Normen ermittelt. Je nach Betriebs- und Umgebungsbedingungen des Produkts können diese Werte variieren.
