BEDIENUNGSANLEITUNG Udden CG3 IKEA

Sicherheitshinweise 19

Gerätebeschreibung 21

Gerät aufstellen 22

Elektrischer Anschluss 23

Backofen 23

Vor der ersten Inbetriebnahme 23

Täglicher Gebrauch 24

Kochtabellen 25

Reinigung und Pflege 26

Technische Daten 28

Kochfeld 29

Täglicher Gebrauch 29

Praktische Tipps und Hinweise 29

Reinigung und Pflege 29

Was tun, wenn ... 30

Technische Daten 30

Gehäuse 31

Reinigung und Pflege 31

Umwelttipps 31

IKEA GARANTIE 32

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen oder verkaufen. Jeder, der dieses Gerät benutzt, muss mit der Bedienung und den Sicherheitsmerkmalen gut vertraut sein.

Bestimmungsgemäße Verwendung

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Das Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Materialien (z.B. Folien, Kunststoff, Aluminium) dürfen nicht auf dem Gerät oder in dessen Nähe abgestellt oder gelagert werden.

• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Die Anschlussleitungen dürfen nicht unter der heißen Backofen-Tür eingeklemmt werden oder damit in Berührung kommen.

• Lassen Sie nach dem Abschalten des Geräts keine feuchten Gefäße oder Speisen im Backofeninnenraum stehen. Die Feuchtigkeit könnte das Email schädigen oder sich im Gerät niederschlagen.

• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an den Kundendienst vor Ort.
• Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen der Ofenglastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

i Hinweis zur Email-Beschichtung

Farbliche Veränderungen an der Email-Beschichtung des Backofens als Folge des Gebrauchs beeinträchtigen nicht die Eignung des Gerätes zur gewöhnlichen bzw. vertragsgemäßen Verwendung. Sie stellen daher keinen Mangel im Sinne des Gewährleistungsrechtes dar.

Sicherheit von Kindern

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.

- Halten Sie Kinder von dem Gerät fern, wenn es in Betrieb ist.

Warning!

Das Gerät besitzt eine mechanische Kindersicherung, die das Öffnen der Backofentür verhindert. Bitte verwenden Sie die Kindersicherung unbedingt, damit Kleinkinder und Haustiere nicht unbeabsichtigt in den Backofen klettern können.

⚠️ Warnung! Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der

Glaskeramikfläche feststellen.

Stromschlaggefahr!

Allgemeine Sicherheit

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu bedienen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Verbrennungsgefahr! Bei Betrieb wird der Backofeninnenraum heiß.
• Stellen Sie sich daher nicht direkt vor den Backofen, wenn Sie die Tür während des Betriebs oder danach öffnen, damit Hitze und Dampf gegebenenfalls gefahrlos abziehen können.

Aufstellung

• Prüfen Sie das Gerät auf Transportschäden. Beschädigte Geräte dürfen nicht an das Netz angeschlossen werden. Wenden Sie sich gegebenenfalls an Ihren Fachhändler.
• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle aufgestellt, angeschlossen oder repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
  • Die technischen Daten des Gerätes dürfen nicht geändert werden, und es dürfen auch keine Änderungen am Gerät vorgenommen werden. Dies kann zu Verletzungen und Schäden am Gerät führen.

⚠️ Warnung! Halten Sie stets die Anweisungen zum elektrischen Anschluss dieses Geräts ein.

Sicherheit während der Benutzung

• Entfernen Sie das gesamte Verpackungsmaterial sowie alle Etiketten und Folien vom Gerät, bevor Sie es in Betrieb nehmen.
• Achtung! Brandgefahr! Überhitzte Fette und Öle entzünden sich sehr schnell.
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Verbrennungsgefahr! Gegenstände aus Metall, wie z.B. Messer, Gabeln und Löffel und Topddeckel nicht auf das Kochfeld legen, da sie heiß werden können.

⚠️ Warnung! Vergewissern Sie sich, dass zwischen der Arbeitsfläche und der Gerätevorderseite der Lüftungsspalt von 5 mm nicht verdeckt ist. Siehe die Montageanleitung zu den Sicherheitsabständen zwischen Kochfeld und Schränken.

⚠️ Warnung! Träger von implantierten Herzschrittmachern müssen sich jedoch mindestens 30 cm von eingeschalteten Kochfeldern fernhalten.

Vermeidung von Schäden am Gerät

• Die Glaskeramik kann durch herabfallende Gegenstände oder durch das Kochgeschirr beschädigt werden.
- Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.
- Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am Kochgeschirr oder der Glaskeramik verursachen.
- Benutzen Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
- Legen Sie nie einen Teil des Gerätes mit Alu-Folie aus. Legen Sie keine Gegenstände aus Kunststoff oder aus anderem Material, das schmelzen kann, in oder auf auf das Gerät.

Gerätebeschreibung

Kochfeld - allgemeiner Überblick

1 145 mm 2 180 mm 180 mm 4 145 mm 3

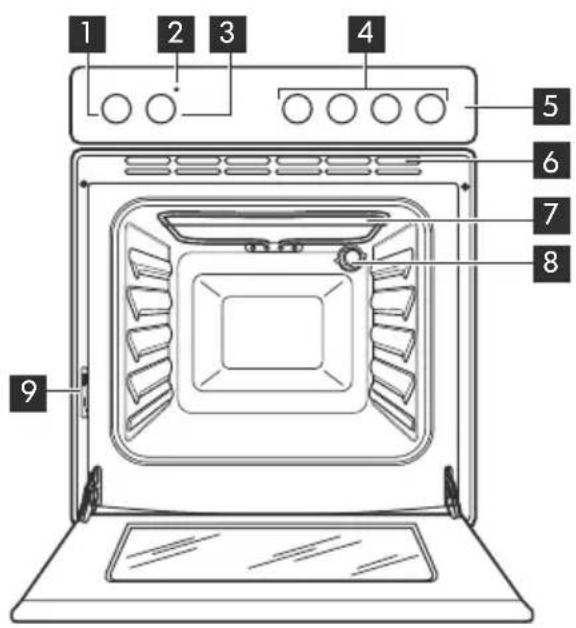

Backofen - allgemeiner Überblick

1 2 3 4 5 6 7 8 9

1 Einkreis-Kochzone 1200 W
2 Einkreis-Kochzone 1800 W
3 Einkreis-Kochzone 1200 W
4 Einkreis-Kochzone 1800 W

⚠️ Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten des Geräts benötigen die Kochzonen eine gewisse Zeit zum Abkühlen.

1 Temperaturwahlknopf
2 Temperatur-Kontrolllampe
3 Bedienknopf für die Backofenfunktionen
4 Schalter für Kochzonen
5 Bedienfeld
6 Lüftungsöffnungen für den Ventilator
7 Heizelement
8 Backofenlampe
9 Typenschild

Gehäuseaufbau - allgemeiner Überblick

1 Spritzschutz
2 Seitenteile
3 Metallrahmen

Zubehör Backofen

Backblech

Rost

1x

1x

Gerät aufstellen

Vorsicht! Beachten Sie bei der Installation die Montageanleitung.

Warnung! Der elektrische Anschluss des Gerätes darf nur von einer qualifizierten Fachkraft vorgenommen werden. Wenn Sie die Installation nicht durch eine qualifizierte Fachkraft durchführen lassen und es zu Schäden kommt, entfällt der Garantieanspruch.

- Vor dem Einbau des Gerätes in die Küchenlandschaft müssen die Einbaumöbel bzw. die Einbaunische geeignete Abmessungen aufweisen.

• Stellen Sie für die Installation sicher, dass ein Berührungsschutz gegen Elektroschock vorhanden ist.
• Gemäß den bestehenden Vorschriften müssen alle Teile, die den Berührungsschutz gewährleisten, so befestigt sein, dass sie nicht ohne Werkzeug abgenommen werden können.
• Das Gerät kann mit der Rückseite und mit einer Seite an höheren Geräten oder Wänden aufgestellt werden. Die andere Seite muss gegen Möbel oder Geräte mit gleicher Höhe platziert werden.

• Die Standsicherheit des Einbauschrankes muss DIN 68930 genügen.
- Einbaubacköfen und Einbaukochfelder sind mit einem speziellen Anschlusssystem ausgestattet. Sie dürfen aus Sicherheitsgründen nur mit Geräten des gleichen Herstellers kombiniert werden.

Elektrischer Anschluss

Warnung! Der elektrische Anschluss darf nur von einer qualifizierten Fachkraft vorgenommen werden.

• Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.
• Erden Sie das Gerät gemäß den Sicherheits-hinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

- Das Gerät wird ohne Stecker und Verbindungskabel geliefert. Als Anschlussleitungen sind - unter Berücksichtigung des jeweils erforderlichen Nennquerschnitts - folgende Typen geeignet: H07RN-F, H05RN-F, H05RR-F, H05VVF, H05V2V2-F (T90), H05BB-F.

- Der gelb-grüne Erdleiter muss ca. 2-3 cm länger als der Phasen- und der Nullleiter sein.

- Das Kabel zum Anschluss des Backofens an die Stromversorgung muss einen Mindestquerschnitt von 4,0mm ^2 besitzen.

Backofen

Vor der ersten Inbetriebnahme

Entfernen Sie das gesamte Verpackungsmaterial innen und außen am Backofen, bevor Sie ihn in Betrieb nehmen. Entfernen Sie das Typenschild nicht.

Wenn der Herd auf einen Sockel gestellt wird, muss sichergestellt werden, dass er nicht von dem Sockel herunterrutschen kann.

• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer kompetenten Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteck-dose an.
• Verwenden Sie keine Mehrfachsteckdosen, Steckerleisten oder Verlängerungskabel, da andernfalls Brandgefahr besteht.
• Wählen Sie eine Netzsteckdose, die nach der Installation des Geräts zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.
• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Überlastschalter, Erdschlüsse oder Sicherungen).

Das Gerät entspricht den EG-Richtlinien.

Erstes Reinigen

Reinigen Sie das Gerät vor dem ersten Gebrauch. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an und reinigen Sie damit das Zubehör und den Backofeninnenraum.

Heizen Sie den Backofen danach ohne Lebensmittel darin einmal auf.

Aufheizen

Drehen Sie den Schalter Backofen-Funktion auf ☐ und lassen Sie den Backofen 45 Minuten lang mit maximaler Temperatur laufen, damit alle Rückstände im Innenraum komplett verbrennen. Das Zubehör kann heißer werden als beim normalen Gebrauch. Außerdem kann es dabei zu Geruchsentwicklung kommen. Das ist normal. Sorgen Sie für eine gute Raumbelüftung.

Täglicher Gebrauch

Einschalten des Gerätes

Stellen Sie die gewünschte Backofen-Funktion und Temperatur ein.

Einstellen der Backofen-Funktion

Drehen Sie den Schalter für die Backofenfunktionen (siehe "Produktbeschreibung").

Einstellen der Temperatur

Drehen Sie den Schalter für die Temperaturwahl (siehe "Produktbeschreibung"). Sie können die Temperatur auf 50 °C bis 250 °C einstellen.

Ausschalten des Gerätes

Drehen Sie die Schalter Temperatur-Wahl und Backofen-Funktion auf die Position Aus.

Backofen-Funktion

Symbol Funktion
	Position Aus
	Innenbeleuchtung - leuchtet auch, wenn keine Backofen-Funktion eingestellt ist.
	Unterhitze - Die Hitze kommt ausschließlich vom Heizelement unten im Backofen. Zum Nachbacken von Kuchen mit krossen Böden.
[6SYC]	Ober- und Unterhitze - Die Hitze kommt von den Heizelementen oben und unten im Backofen. Zum Backen und Braten auf einer Ebene.
	Oberhitze - Die Hitze kommt ausschließlich vom Heizelement oben im Backofen. Zum Bräunen bereits fertiger Gerichte.

Temperatur-Kontrolllampe

Die Temperatur-Kontrolllampe (siehe "Produktbeschreibung") leuchtet auf, wenn sich der Backofen aufheizt. Sie erlischt, wenn der Backofen die richtige Temperatur erreicht hat. Danach leuchtet und erlischt sie abwechselnd, während der Backofen die Temperatur nachjustiert.

Sicherheitsabschaltung

Um eine gefährliche Überhitzung (durch unsachgemäßen Gebrauch des Gerätes oder defekte Bestandteile) zu vermeiden, ist der Backofen mit einer Sicherheitsabschaltung ausgestattet, der die Stromversorgung unterbricht. Die Wiedereinschaltung erfolgt automatisch bei Temperaturabfall.

Sollte die Sicherheitsabschaltung ausfallen, versuchen Sie auf keinen Fall, sie selbst zu reparieren. Wenden Sie sich an den Kundendienst.

Ventilator

Der Backofen ist mit einem Ventilator (nicht zu sehen) ausgestattet, der das Bedienfeld, die Schalter und den Griff der Backofen-Tür kühl hält. Der Kühlventilator schaltet sich automatisch ein, wenn der Backofen eingeschaltet wird. An der Öffnung nahe beim Griff der Backofen-Tür tritt warme Luft aus. Der Ventilator schaltet sich aus, wenn Sie den Schalter Backofen-Funktion nach Betrieb wieder in die Position Aus (0) stellen.

Warnung! Die Backofen-Tür muss bei

Betrieb geschlossen sein. Seien Sie beim

Öffnen der Backofen-Tür vorsichtig. Die Tür klappt nach unten auf. Lassen Sie die Tür beim Öffnen nicht herunterfallen, sondern halten Sie sie am Griff, bis sie vollständig geöffnet ist.

Warnung! Kleiden Sie den Backofen

nicht mit Alufolie aus und stellen Sie auch

keinen Bräter bzw. kein Backblech auf den Boden. Andernfalls könnte das Email durch den Hitzestau beschädigt werden.

Mechanische Kindersicherung

Das Gerät ist mit einer Kindersicherung ausgestattet, die bei Lieferung aktiviert ist. Sie befindet sich knapp unterhalb des Bedienfelds auf der rechten Seite.

Zum Öffnen der Backofentür mit aktivierter Kindersicherung ziehen Sie den Griff der Kindersicherung wie in der Abbildung gezeigt nach oben.

Schließen Sie dann die Backofentür, ohne an der Kindersicherung zu ziehen.

Wenn Sie die Kindersicherung entfernen wollen, öffnen Sie die Backofentür und schrauben Sie sie ab. Den Schlüssel dafür finden Sie im mitgelieferten Beipack.

Kochtabellen

Ge-wicht(kg)	Lebensmittel Back- ofenfunkti-on		Ein-schub-ebene	Backofen-Tempe-ratur (°C)			Garzeit (Min.)
1	S	c	[2276] h	2w180 110-	e30	i n	/ L
1	K	a	l	2b190 70-1	00	R i	n d
1,2 Hähnchen/Kaninchen				2 190 70-80
1,5 Ente				1 160 120-		150
3	G	a	n	1 sl60 150-		200
4 Truthahn/Pute				1 180 210-		240
1	F	i	S	2 190 30-40

Ge-wicht (kg)	Lebensmittel Back-ofenfunktion	Ein-schub-ebene	Backofen-Tempe-ratur (°C)	Garzeit (Min.)
1 Gefüllte	Paprika oder Tomaten/Ofenkar-toffeln		2 190 50-70
	Fertigkuchen		2 160 45-55
1 Pasteten, Ku-chen usw.		2 160 80-100
	Kekse		3 140 25-35
2 Lasagne		2 180 45-60
1	W e	20 90 50-60	r o t
1 Pizza-Stufe		1 190 25-35

Reinigung und Pflege

⚠️ Warnung! Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.
⚠️ Warnung! Aus Sicherheitsgründen darf das Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.
⚠️ Warnung! Halten Sie das Gerät jederzeit sauber. Ablagerungen von Fett oder Lebensmittelresten können einen Brand auslösen, insbesondere in der Grillpfanne.

Außenseite des Gerätes

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an und reinigen Sie damit die Vorderseite des Gerätes.
• Verwenden Sie bei Edelstahlfronten handelsübliche Pflegemittel.
• Verwenden Sie keine Scheuermittel oder Scheuerschwämme.

Backofeninnenraum

• Schalten Sie vor der Reinigung die Innenbeleuchtung ein.
• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an, reinigen Sie damit den Backofeninnenraum des Gerätes und lassen Sie ihn trocknen.

Zubehör

Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Spülmittel an, reinigen Sie damit nach jedem Gebrauch Backbleche, Roste, die Einschubschienen an den Seitenwänden usw. und lassen Sie sie gut trocknen. Wenn Sie das Zubehör kurz einweichen lassen, ist es einfacher zu reinigen.

Reinigung der Backofen-Tür

Die Backofen-Tür ist mit zwei hintereinander angebrachten Glasscheiben ausgestattet. Um die Reinigung des Backofens zu erleichtern, können Sie die Backofen-Tür und die innere Glasscheibe abnehmen.

⚠️ Warnung! Wenn Sie versuchen, die innere Glasscheibe abzunehmen, solange die Backofen-Tür noch am Gerät montiert ist, kann diese zuklappen.

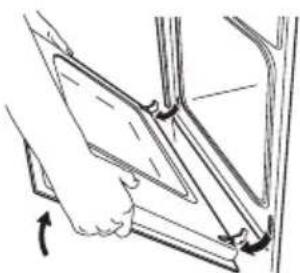

Ausbau von Backofen-Tür und Glasscheibe

1
2

Klappen Sie die Backofentür ganz auf und greifen Sie an die beiden Türscharniere.

Heben Sie die Hebel an den beiden Scharnieren an und klappen Sie sie nach vorne.

3
4

Schließen Sie die Backofentür bis zur ersten Raststellung (ca. 45°). Ziehen Sie sie dann nach vorn aus der Halterung.

Legen Sie die Back- ofentür auf einer ebenen Fläche auf eine Decke.

5
6

Öffnen Sie die Arre- tierung, um die inne- ren Glasscheiben zu entfernen.

7
8

90°

Drehen Sie die 2 Befestigungen um 90° und nehmen Sie sie aus der Halterung.

Heben Sie die Glas- scheibe vorsichtig nach oben heraus.

Reinigen Sie die Glasscheibe mit Wasser und Spülmittel. Trocknen Sie sie sorgfältig ab.

Einbau von Backofen-Tür und Glasscheibe

Setzen Sie nach der Reinigung die Backofen-Tür und die Glasscheibe wieder ein. Führen Sie dazu die Schritte in umgekehrter Reihenfolge aus.

Die innere Glasscheibe muss mit dem Dekorrahmen (der bedruckten Seite) nach außen an der Backofen-Tür montiert werden. Fahren Sie mit dem Finger über die innere Glasscheibe, um zu überprüfen, dass sie ordnungsgemäß eingesetzt wurde. Wenn die Glasscheibe richtig eingesetzt wurde, muss sie sich glatt anfühlen.

Setzen Sie die innere Glasscheibe wie auf der folgenden Abbildung gezeigt in die richtigen Halterungen ein.

Austauschen der Lampe für die Innenbeleuchtung und Reinigen der Glasabdeckung

⚠️ Warnung! Bevor Sie die Backofen-Lampe für die Innenbeleuchtung austauschen (näheres siehe "Produktbeschreibung"), schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung.

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn und nehmen Sie sie ab. Reinigen Sie die Glasabdeckung.

2. Tauschen Sie bei Bedarf die Lampe für die Innenbeleuchtung gegen eine neue, bis 300 °C hitzebeständige Backofenlampe (15/25 Watt, 230 V, 50 Hz) aus (Fassung: E14).

3. Bringen Sie dann die Glasabdeckung wieder an.

Technische Daten

Abmessungen (innen) Breite	HöheTiefe	405335410
Nutzvolumen 56 l
Größe des größten Backblechs (nutzbare Fläche)	1.130 cm2
Unterhitzeheizelement 1.000 W
Heizelement für Oberhitze 800 W
Heizelemente insgesamt (Ober- und Unterhitze)	1.800 W
Backofenlampe 25 W
Ventilator 25 W
Gesamtleistung des Backofens 1)	1.850 W
Max. Leistung (Backofen und Kochfeld) 7.850 W
Anzahl der Funktionen 3
Energieverbrauch 0,79 kWh
Leistungsaufnahme bei Standardbeladung und Unterhitze	0,79 kWh

1) Angaben zu elektrischen Anschlusswerten, Spannung und Gesamtleistung finden Sie auf dem Typenschild (siehe „Gerätebeschreibung“).

Kochfeld

Täglicher Gebrauch

Korrekter Gebrauch des Kochfeldes

Das Gerät bedienen Sie mit den Kochstellenschaltern des Kombinationsgeräts. Um die Kochzone einzuschalten und die Leistung einzustellen, muss der Kochstellenschalter auf eine Zahl zwischen 1 und 9 gedreht werden. Um die Kochzone wieder auszuschalten, muss der Kochstellenschalter in die Position 0 gedreht werden.

Wenn eine Kochzone eingeschaltet wird, ertönt manchmal ein kurzes Summen. Dieses Summen ist typisch für die Kochzonen eines Glaskeramik-Kochfelds. Es bedeutet nicht, dass das Gerät nicht ordnungsgemäß arbeitet oder dass sich die Lebensdauer des Gerätes verringert.

Praktische Tipps und Hinweise

Hinweis zu Acrylamid

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Energiesparen

Kochgeschirr, wenn möglich, immer mit einem Deckel verschließen.

Kochgeschirr grundsätzlich vor dem Einschalten der Kochzone aufsetzen.

Der Boden des Kochgeschirrs sollte so dick und plan wie möglich sein.

• Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen
• Topfboden und Kochzone sollten gleich groß sein.

Reinigung und Pflege

⚠️ Warnung! Scharfe Gegenstände und scheuernde Reinigungsmittel beschädigen das Gerät. Nach jedem Gebrauch das Gerät mit Wasser und Geschirrspülmittel reinigen und Rückstände entfernen. Auch die Reste des Reinigungsmittels entfernen!

Reinigung des Glaskeramik-Kochfelds

Kratzer oder dunkle Flecken in der Glaskeramik, die sich nicht mehr entfernen lassen, beeinträchtigen die Funktion des Gerätes nicht.

Entfernen von Speiseresten und hartnäckigen Flecken:

1. Zuckerhaltige Speiserückstände sowie Reste von Kunststoffen oder Alufolie sofort mit einem Reinigungsschaber entfernen. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen und Rückstände durch Schaben über die Oberfläche entfernen. Gerät mit einem feuchten Tuch und etwas Spülmittel abwischen. Gerät zuletzt mit einem sauberen Tuch trockenreiben.

Der Reinigungsschaber ist im Kunden-dienstzentrum oder bei einem autorisierten Ersatzteilhändler erhältlich.

1. Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen nach dem Abkühlen des Gerätes können

mit einem handelsüblichen Glaskeramik- oder Edelstahlreiniger entfernt werden.

Was tun, wenn ...

Störung Mögliche Ursache Abhilfe
Backofen funktioniert nicht	Erforderliche Einstellungen wurden nicht vorgenommen.	Überprüfen Sie, ob Sie eine Funktion und eine Temperatur ausgewählt haben
Backofen funktioniert nicht	Gerät ist nicht ordnungsgemäß angeschlossen oder Stromversorgung des Gerätes ist ausgeschaltet.	Überprüfen Sie, ob das Gerät ordnungsgemäß angeschlossen und die Stromversorgung eingeschaltet ist
Backofen wird nicht warm	Erforderliche Einstellungen wurden nicht vorgenommen	Backofenfunktion und Temperatur auswählen
Backofenlampe funktioniert nicht	Lampe der Innenbeleuchtung defekt	Tauschen Sie die Backofenlampe aus
Dampf und Kondenswasser schlagen sich auf Speisen und im Backofen nieder	Speisen standen zu lange im Backofen	Speisen nach Beendigung des Gar- oder Backvorgangs nicht länger als 15 - 20 Minuten im Backofen lassen
Kochzonen funktionieren nicht	Es wurde keine Temperatureinstellung gewählt	Kochstufe einstellen
Kochzonen funktionieren nicht	Sicherung wurde ausgelöst Sicherung überprüfen. Sollte die Sicherung öfter auslösen, muss ein Elektroinstallateur informiert werden.

Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

Technische Daten

Typenschild

Made in Germany© Inter IKEA Systems B.V. 1999201.511.30 PQM 21552

Model UDDEN CG3 Typ 55 CAD 02 ZO 6,0kW PNC 949 593 072 S NO 12345678 220V-240V AC 50 Hz DGT 230 V

DEUTSCH

Die Grafik oben stellt das Typenschild des Gerätes dar (ohne die Seriennummer, da diese dynamisch während des Produktionsvorgangs erzeugt wird), das sich an der Gehäuseunterseite befindet.

Sehr geehrter Kunde: bitte kleben Sie hier an dieser Stelle den Aufkleber auf, den Sie im Kunststoffbeipack in der Verpackung des Herdes finden. Anhand dieses Aufklebers lässt sich Ihr Kochfeld genau identifizieren. So können wir Ihnen besser helfen, wenn Sie sich in Zukunft mit Fragen an uns wenden. Wir bedanken uns für Ihre Unterstützung!

Gehäuse

Wichtig! Das Gerät muss gemäß den Montageanweisungen aufgestellt werden.

Reinigung und Pflege

Reinigung des Gerätes

1. Pressspanplatten, Melaminfolie: mit einem feuchten Tuch oder einem sanften Reinigungsmittel abwischen und mit einem sauberen Tuch trockenwischen.

2. Geräteteile aus pulverbeschichtetem Karbonstahl:
   mit einem feuchten Tuch oder einem sanften Reinigungsmittel abwischen und mit einem sauberen Tuch trockenwischen.

3. Spritzschutz aus Edelstahl:
   Die Oberfläche zum Reinigen stets in Schleifrichtung des Edelstahls abwischen und polieren.

Wichtig!

Verwenden Sie keine Stahlwolle und keine Scheuerpulver oder harten oder scharfen Gegenstände, die die Edelstahloberfläche zerkratzen könnten.

Umwelttipps

Das Symbol ☒auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem

Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterialien

Die Materialien mit dem Symbol 📋 sind wie-derverwertbar. Bitte entsorgen Sie das Verpackungsmaterial in geeigneten Recycling-Sammelbehältern.

Vor der Entsorgung des Gerätes

Warnung! Bitte führen Sie vor der

Entsorgung des Gerätes folgende Schritte durch:

- Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie die Türverriegelung und entsorgen Sie diese. Dadurch verhindern Sie, dass sich Kinder im Gerät einsperren können. Erstickungsgefahr.

IKEA GARANTIE

Wie lang ist die IKEA Garantie gültig?

Diese Garantie ist für (5) fünf Jahre gültig ab dem Originalkaufdatum Ihres Gerätes bei IKEA; sollte das Gerät die Bezeichnung "LA-GAN" tragen, gilt die Garantie in diesem Fall nur (2) zwei Jahre. Als Kaufnachweis ist der Originalkassenbon oder die Originalrechnung erforderlich. Werden im Rahmen der Garantie Arbeiten ausgeführt, so verlängert sich dadurch die Garantiezeit weder für das Gerät noch für die neuen Teile.

Welche Geräte sind nicht durch die IKEA (5) Fünfjahresgarantie abgedeckt?

Die Geräte-Serie LAGAN und alle Geräte, die vor dem 1. August 2007 bei IKEA gekauft wurden.

Wer übernimmt den Kundendienst?

Der IKEA Kundendienst wird diesen Service über seinen eigenen Kundendienst oder über ein autorisiertes Partner-Netzwerk durchführen lassen.

Was deckt die Garantie ab?

Die Garantie deckt Material- und Produktionfehler ab. Sie gilt ab dem Datum, an dem das Elektrogerät bei IKEA gekauft wurde. Diese Garantie gilt nur für private Haushalte. Die Ausnahmen sind unter der Rubrik "Was ist nicht durch diese Garantie abgedeckt?" beschrieben. Innerhalb des Garantiezeitraums werden die Kosten zur Behebung eines Fehlers wie Reparaturen, Ersatzteile, Arbeitszeit und Fahrtkosten abgedeckt, vorausgesetzt, dass das Gerät ohne besonderen Kostenaufwand für die Reparatur zugänglich ist und dass der Fehler direkt auf einen Konstruktionsfehler oder einen Materialfehler zurückgeht, der durch die Garantie abgedeckt ist. Bei diesen Bedingungen gelten die EU-Richtlinien (Nr. 99/44/EG) und die entsprechenden gesetzlichen Vorschriften. Teile, die ersetzt wurden, gehen in das Eigentum von IKEA über.

Was wird IKEA zur Lösung des Problems tun?

IKEA hat Kundendienste, die das Produkt untersuchen und eigenständig entscheiden, ob das Problem durch die Garantie abgedeckt ist oder nicht. Wenn entschieden wird, dass der Fall unter die Garantie fällt, repariert der IKEA Kundendienst oder ein autorisierter Service-Partner über seinen eigenen Service eigenständig das defekte Produkt, oder sie ersetzen es durch ein gleiches oder durch ein gleichwertiges Produkt.

Was ist nicht durch diese Garantie abgedeckt?

• Der normale Verschleiß.

• Bewusste oder durch Fahrlässigkeit entstandene Schäden, die durch eine Missachtung der Bedienungsanweisung, eine unsachgemäße Installation oder durch den Anschluss an eine falsche Spannung, sowie Schäden, die durch eine chemische oder elektrochemische Reaktion (Rost, Korrosion oder Wasserschäden eingeschlossen – aber nicht darauf beschränkt) – Schäden, die durch übermäßigen Kalk in der Wasserzuleitung entstanden sind, und Schäden, die durch ungewöhnliche Umweltbedingungen entstanden sind.
• Verbrauchsgüter wie Batterien und Lampen.
• Nicht-funktionale und dekorative Teile, die den normalen Betrieb des Gerätes nicht beeinträchtigen, einschließlich Kratzer und möglicher Farbunterschiede.
• Versehentliche Beschädigung durch Fremdobjekte der Substanzen und Reinigung oder Loslösen von Filtern, Drainagesystemen oder Reinigungsmittel-Schubladen.
• Beschädigung folgender Teile: Glaskeramik, Zubehör, Geschirr und Besteckkörbe, Zuleitungen und Drainageschläuche-/rohre, Lampen und Lampenabdeckungen, Knöpfe/Wählschalter, Gehäuse und Teile des Gehäuses; es sei denn, es kann nachgewiesen werden, dass diese Schäden durch Produktionsfehler verursacht wurden.
• Fälle, in denen bei einem Besuch des Kundendienstes kein Fehler gefunden werden konnte.
• Reparaturen, die nicht durch unser autorisiertes Kundendienstpersonal und/oder das autorisierte Kundendienstpersonal unserer Vertragspartner ausgeführt wurden, oder Fälle, in denen keine Originalteile verwendet wurden.

• Reparaturen, die durch fehlerhafte und nicht gemäß der Anleitung durchgeführte Installation verursacht wurden.
  • Die Nutzung des Gerätes in einer professionellen Art und Weise, d.h. nicht im privaten Haushalt.

• Transportschäden. Wenn ein Kunde das Produkt nach Hause oder an eine andere Adresse transportiert, haftet IKEA nicht für Schäden, die während dieses Transports entstehen. Liefert IKEA das Produkt an die Lieferadresse des Kunden aus, dann sind Schäden, die während der Auslieferung des Produktes entstehen, von der Garantie abgedeckt.

• Die Kosten zur Durchführung der Erstinstallation des IKEA Gerätes. Falls der IKEA Kundendienst oder sein autorisierter Service-Partner das Gerät als Garantiefall instandsetzt oder ersetzt, installiert der Kundendienst oder sein autorisierter Service-Partner bei Bedarf das Gerät auch wieder oder er installiert das Ersatzgerät.

Diese Einschränkung gilt nicht für fehlerfreie Arbeiten, die von qualifiziertem Fachpersonal durchgeführt wurden, um das Gerät an den technischen Sicherheitsstandard eines anderen EU-Landes anzupassen.

Wie gilt die geltende Gesetzgebung des Landes

Die IKEA Garantie gibt Ihnen spezielle gesetzliche Rechte, die alle lokalen gesetzlichen Anforderungen abdecken oder übertreffen, die einer Änderung von Land zu Land unterworfen sind.

Gültigkeitsbereich

Für Geräte, die in einem EU-Land gekauft und in ein anderes EU-Land mitgenommen werden, stehen die Kundendienstleistungen im Rahmen der Garantiebedingungen bereit, die im neuen Land gültig sind. Eine Verpflichtung, Dienstleistungen im Rahmen der Garantie auszuführen, besteht nur dann, wenn:

• das Gerät den technischen Spezifikationen des Landes, in dem der Garantieanspruch gemacht wird, entspricht, und es in Übereinstimmung mit diesen technischen Spezifikationen des Landes installiert wurde;
• das Gerät in Übereinstimmung mit den Montageanleitungen und den Sicherheitsinformationen im Benutzerhandbuch installiert wurde und diesen Anleitungen und Informationen entspricht.

Der spezielle Kundendienst (Service) für IKEA Geräte:

Bitte zögern Sie nicht, den speziellen IKEA Kundendienst (Service) zu kontaktieren für:

1. einen Anspruch unter dieser Garantie;
2. die Bitte um Klärung von Fragen zur Installation des IKEA Gerätes im speziellen IKEA Küchenmöbel. Der Kundendienst kann keine Fragen beantworten zu:

– der gesamten IKEA Kücheninstallation;

- Anschlüsse an die Elektrik (falls das Gerät ohne Netzkabel und Stecker kommt), Anschlüsse an Wasser und Gas, da diese Arbeiten von einem autorisierten Kundendiensttechniker ausgeführt werden müssen.

1. die Bitte um Klärung von Fragen zu Inhalten des Benutzerhandbuchs und zu Spezifikationen des IKEA Geräts.

Um sicherzustellen, dass wir Sie stets optimal unterstützen, lesen Sie bitte die Montageanleitung und/oder den Bedienungsanleitungsabschnitt dieser Broschüre durch, bevor Sie sich an uns wenden.

Wie können Sie uns erreichen, wenn Sie uns benötigen?

Auf der letzten Seite dieser Broschüre finden Sie eine vollständige Liste mit offiziellen IKEA Kundendienststellen und den jeweiligen nationalen Telefonnummern.

Wichtig! Damit Sie bei Fragen rasch die zuständige Stelle erreichen, empfehlen wir Ihnen, die am Ende dieser Broschüre aufgelisteten speziellen Telefonnummern zu benutzen. Beziehen Sie sich bitte stets auf die Telefonnummern, die in der Broschüre zu dem jeweiligen Gerät aufgelistet sind, zu dem Sie Fragen haben. Bevor Sie uns anrufen, sollten Sie die IKEA-Artikelnummer (den 8-stelligen Zifferncode) Ihres Gerätes zur Hand haben.

Wichtig! BITTE BEWAHREN SIE DEN KAUFBELEG AUF! Er ist Ihr Kaufnachweis und für einen Garantieanspruch unerlässlich. Bitte beachten Sie, dass auf diesem Kaufbeleg auch die IKEA Artikelbezeichnung und die Nummer (der 8-stellige Zifferncode) für jedes der Geräte, die Sie gekauft haben, vermerkt sind.

Benötigen Sie zusätzlich Hilfe?

Für alle weiteren Fragen, die sich nicht auf den Kundendienst Ihres Gerätes beziehen, wenden Sie sich bitte an das Call Center der nächsten IKEA-Einrichtung. Wir empfehlen Ihnen, die Dokumentation des Geräts sorgfältig durchzulesen, bevor Sie uns kontaktieren.

Sommaire
