LAGAN 106.000.54 - Cocina IKEA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina
Marca	IKEA
Modelo	LAGAN 106.000.54
Dimensiones exteriores (H x L x P)	595 x 594 x 567 mm
Dimensiones de empotramiento (H x L x P)	590-600 x 560 x ≥550 mm
Peso neto	27,5 kg
Tensión / Frecuencia	220-240 V ~ 50/60 Hz
Consumo total	2,5 kW
Tipo de horno	Horno clásico
Clase de eficiencia energética	A
Volumen útil	74 L
Funciones de cocción	Convección natural, Calor superior, Calor inferior / Limpieza vapor
Rango de temperatura	Indicado en el botón de temperatura (no especificado)
Limpieza	Limpieza fácil al vapor mediante la función Calor inferior
Seguridad infantil	Fijación extraíble debajo del panel de control (2 tornillos)
Accesorios incluidos	Rejilla, bandeja de goteo, seguridad infantil
Sección de cable recomendada	min. H05VV-FG 3 x 1,5 mm²
Índice de eficiencia energética (EEI)	95,3

Preguntas frecuentes - LAGAN 106.000.54 IKEA

¿Cómo utilizar las diferentes funciones del horno?

Gire el botón de selección de funciones para elegir entre Convección natural, Calor superior o Calor inferior. Luego, ajuste la temperatura con el botón de temperatura. El indicador del termostato se enciende y se apaga cuando se alcanza la temperatura.

¿Cómo limpiar el horno fácilmente?

Utilice la función Calor inferior / Limpieza vapor. Coloque un recipiente con agua en el horno, seleccione esta función y deje actuar. El vapor ablanda la suciedad para una limpieza más fácil.

¿Cómo activar la seguridad infantil?

Fije la seguridad infantil debajo del panel de control con los dos tornillos incluidos. Para retirarla, desatornille los tornillos. Este dispositivo impide el acceso a los botones.

¿Qué hacer si el horno no calienta?

Verifique que los botones estén en una función y temperatura. Asegúrese de que el aparato esté enchufado y que el disyuntor no haya saltado. Si el problema persiste, consulte la sección de resolución de problemas del manual completo en www.ikea.com.

¿Cuál es la clase energética de este horno?

Este horno está clasificado A según la norma EN 60350-1. El índice de eficiencia energética (EEI) es 95,3.

¿Cuáles son las dimensiones exactas?

Dimensiones exteriores: 595 x 594 x 567 mm (Al x An x Pr). Dimensiones de empotramiento: altura 590-600 mm, anchura 560 mm, profundidad mínima 550 mm.

¿Puedo usar moldes de silicona?

Sí, los moldes de silicona son compatibles con este horno. Asegúrese de respetar las temperaturas máximas indicadas por el fabricante del molde.

¿Cómo ajustar la temperatura?

Gire el botón de temperatura en el sentido de las agujas del reloj desde la posición de apagado (arriba). El rango de temperatura está indicado en el botón. El indicador del termostato se apaga cuando se alcanza la temperatura.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto están disponibles en IKEA. Consulte el sitio web www.ikea.com o visite la tienda para pedir piezas como el asa, la puerta o los accesorios.

¿Cómo instalar el aparato?

El aparato se empotra en un hueco con las dimensiones indicadas. Conéctelo a la red de 220-240 V con un cable de sección mín. H05VV-FG 3 x 1,5 mm². Asegure una ventilación adecuada a través de las aberturas previstas.

MANUAL DE USUARIO LAGAN 106.000.54 IKEA

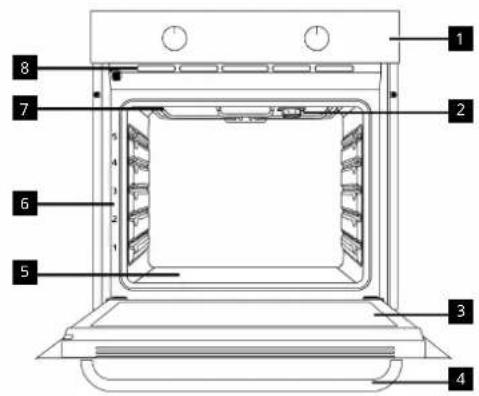

Información de Producto

1 Panel de control Cordero
3 Puerta Mango
5 Calentador inferior (bajo la placa de acero)
7 Calefacción superior Los agujeros de ventilación
os de ventilación

6 Posiciones de estante

Introducción y uso del panel de control del producto

1 Perilla de selección de funciones
3 bombilla de termostato

2 Botón de selección de temperatura

Perilla de selección de funciones Botón de selección de temperatura Indicador de temperatura interior del horno
Puede seleccionar las funciones del horno con el selector de funciones. Gire a la izquierda o a la derecha desde la posición cerrada (arriba) para seleccionar.	Puede seleccionar la temperatura de cocción con el control de temperatura. Gire en sentido horario desde la posición cerrada (arriba) para seleccionarla.	Puede conocer la temperatura interior del horno mediante la luz indicadora de temperatura. La luz del termostato se encuentra en el panel de control. Se enciende cuando el producto comienza a funcionar y se apaga cuando alcanza la temperatura establecida. Cuando la temperatura interior del horno desciende por debajo de la temperatura establecida, la luz del termostato se vuelve a encender.

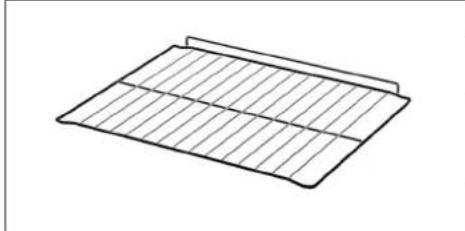

Accesorios del producto y uso de accesorios del producto

Retire los dos tornillos que fijan el seguro para niños, como se muestra en la figura. Cuando desee volver a usarlo, puede fijarlo debajo del panel de control con los materiales de fijación.

1	Seleccione la función operativa que desea cocinar con el mando de selección de funciones.
2 Ajuste la temperatura a la que desea cocinar con la perilla de temperatura.
3	Su horno comenzará a funcionar inmediatamente con la función y temperatura seleccionadas, y la lámpara del termostato se encenderá. Cuando la temperatura dentro del horno alcance la temperatura deseada, la lámpara del termostato se apagará. El horno no se apagará solo después del proceso de horneado. Debe controlar el horneado y apagarlo usted mismo. Cuando haya terminado de hornear, apague el horno girando la perilla de selección de función y la perilla de temperatura a la posición de apagado (arriba).

Funciones de funcionamiento del horno

En la tabla de funciones, se muestran las funciones operativas que se pueden utilizar en el horno y las temperaturas más altas y más bajas que se pueden ajustar para estas funciones. El orden de los modos de funcionamiento mostrados aquí puede diferir de la disposición de el aparato.

Símbolo de la función	Descripción de la función	Rango de temperatura (°C)	Descripción y uso
	Calentamiento superior e inferior	*	La comida se calienta por arriba y por abajo al mismo tiempo. Indicado para tartas, pasteles o tartas y guisos en moldes para horno. La cocción se realiza con una sola bandeja.
	Calentamiento superior	*	Sólo el calentamiento superior está encendido. Es adecuado para alimentos que necesitan ser dorados en la parte superior.
	Calentamiento inferior / Fácil limpieza con vapor	*	Sólo el calentamiento inferior está activado. Es adecuado para alimentos que necesitan dorarse por la parte inferior. Esta función también debe utilizarse para una fácil limpieza con vapor.

* Su producto funciona en el rango de temperatura especificado en la perilla de temperatura.

Solución de problemas

Si tiene algún problema con su electrodoméstico, consulte el capítulo "Solución de problemas" en la versión completa del manual de usuario disponible en: www.ikea.com.

Especificaciones Técnicas

Características técnicas generales
Dimensiones externas del producto (altura/anchura/profundidad) (mm)	595/594/567
Dimensiones de la instalación del horno (altura/anchura/profundidad) (mm)	590-600 /560 /en min.550
Tensión/Frecuencia 220-240 V ~; 50/60 Hz
Tipo y sección del cable utilizado/apto para el producto en min.	H05VV-FG 3 x 1,5 mm2
Consumo total de energía (kW) 2,5
Tipo de horno Horno convencional
Clase de eficiencia energética A
Volumen útil (L) 74
Masa del aparato (M) (Peso neto) kg 27,5
Índice de eficiencia energética por cavidad EEI cavidad 95,3

Lo básico: La información en la etiqueta de energía de los hornos eléctricos se da de acuerdo con la norma EN 60350-1 / IEC 60350-1. Estos valores se determinan bajo carga estándar con funciones de calentamiento de abajo hacia arriba o de calentamiento asistido por ventilador (si lo hay).

La clase de eficiencia energética se determina de acuerdo con el siguiente orden de prioridad, dependiendo de si las funciones pertinentes existen o no en el aparato: 1-Calefacción «eco» por ventilador, 2-Calentamiento por ventilador, 3-Parrilla baja asistida por ventilador, 4-Calentamiento superior e inferior.

Las especificaciones técnicas pueden modificarse sin previo aviso para mejorar la calidad del aparato.

Las cifras de este manual son esquemáticas y pueden no coincidir exactamente con el aparato.

Los valores indicados en las etiquetas de los aparatos o en la documentación que los acompaña se obtienen en condiciones de laboratorio de acuerdo con las normas pertinentes. Estos valores pueden variar en función de las condiciones operativas y ambientales del aparato.
