Tipo de producto	Cocina con horno clásico
Marca	IKEA
Modelo	LAGAN 606.000.56
Dimensiones externas (Al × An × Pr)	595 × 594 × 567 mm
Dimensiones de empotramiento del horno (Al × An × Pr)	590–600 × 560 × ≥ 550 mm
Peso neto	27,5 kg
Alimentación eléctrica	220–240 V ~ 50/60 Hz
Potencia total	2,5 kW
Tipo de cable de alimentación	H05VV-FG 3 × 1,5 mm²
Clase de eficiencia energética	A
Volumen útil del horno	74 L
Índice de eficiencia energética	95,3
Funciones de cocción	Convección natural, Calentamiento superior, Calentamiento inferior / Limpieza vapor
Panel de control	Botones giratorios para función y temperatura, indicador de termostato
Seguridad infantil	Tornillo de bloqueo extraíble debajo del panel de control
Limpieza facilitada	Función de calentamiento inferior para limpieza a vapor
Accesorios incluidos	Rejilla de cocción, bandeja (no detallados en el manual)

Preguntas frecuentes - LAGAN 606.000.56 IKEA

¿Cómo encender el horno?

Seleccione una función de cocción con el botón de selección de funciones, luego ajuste la temperatura con el botón de temperatura. El horno arranca inmediatamente.

¿Cómo ajustar la temperatura del horno?

Gire el botón de temperatura en el sentido de las agujas del reloj desde la posición cerrada (arriba) para elegir la temperatura deseada.

¿Cómo elegir la función de cocción?

Use el botón de selección de funciones para elegir entre convección natural, calor superior o calor inferior / limpieza vapor.

¿Qué significa el indicador del termostato?

El indicador se enciende cuando el horno calienta y se apaga cuando se alcanza la temperatura ajustada. Se vuelve a encender si la temperatura baja.

¿Cómo limpiar fácilmente el horno?

Use la función calentamiento inferior para una limpieza a vapor. Coloque un recipiente con agua en el horno y caliente para desprender la suciedad.

¿Cómo activar la seguridad infantil?

Retire los dos tornillos de bloqueo suministrados y fije la seguridad debajo del panel de control para evitar la apertura de la puerta.

¿Cuáles son las dimensiones de la cocina?

Dimensiones externas: altura 595 mm, ancho 594 mm, profundidad 567 mm. Dimensiones de empotramiento del horno: altura 590–600 mm, ancho 560 mm, profundidad mín. 550 mm.

¿Cuál es la potencia eléctrica requerida?

Tensión 220-240 V, frecuencia 50/60 Hz, potencia total 2,5 kW. Cable recomendado: H05VV-FG 3 × 1,5 mm².

¿Qué hacer si el horno no calienta?

Verifique la alimentación eléctrica y que los botones están en posición de encendido. Consulte el capítulo Resolución de problemas del manual completo en www.ikea.com.

¿Dónde encontrar el manual completo?

El manual completo está disponible gratuitamente en formato PDF en el sitio notice-facile.com o en el sitio de IKEA.

MANUAL DE USUARIO LAGAN 606.000.56 IKEA

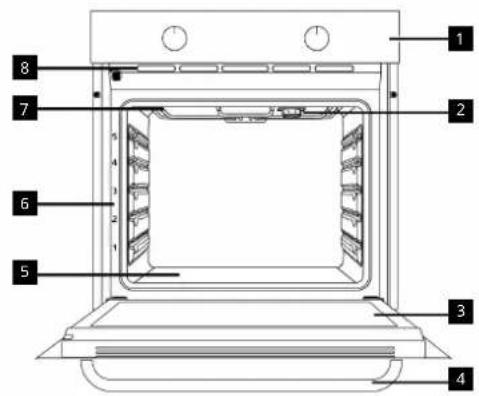

Información de Producto

1 Panel de control Cordero
3 Puerta Mango
5 Calentador inferior (bajo la placa de acero)
7 Calefacción superior Los agujeros de ventilación
os de ventilación

6 Posiciones de estante

Introducción y uso del panel de control del producto

1 Perilla de selección de funciones
3 bombilla de termostato

2 Botón de selección de temperatura

Perilla de selección de funciones Botón de selección de temperatura Indicador de temperatura interior del horno
Puede seleccionar las funciones del horno con el selector de funciones. Gire a la izquierda o a la derecha desde la posición cerrada (arriba) para seleccionar.	Puede seleccionar la temperatura de cocción con el control de temperatura. Gire en sentido horario desde la posición cerrada (arriba) para seleccionarla.	Puede conocer la temperatura interior del horno mediante la luz indicadora de temperatura. La luz del termostato se encuentra en el panel de control. Se enciende cuando el producto comienza a funcionar y se apaga cuando alcanza la temperatura establecida. Cuando la temperatura interior del horno desciende por debajo de la temperatura establecida, la luz del termostato se vuelve a encender.

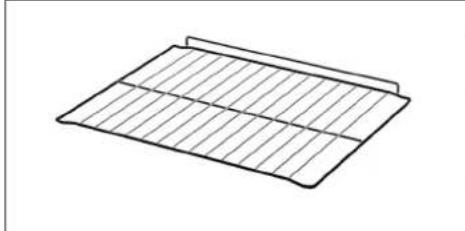

Accesorios del producto y uso de accesorios del producto

Retire los dos tornillos que fijan el seguro para niños, como se muestra en la figura. Cuando desee volver a usarlo, puede fijarlo debajo del panel de control con los materiales de fijación.

1	Seleccione la función operativa que desea cocinar con el mando de selección de funciones.
2 Ajuste la temperatura a la que desea cocinar con la perilla de temperatura.
3	Su horno comenzará a funcionar inmediatamente con la función y temperatura seleccionadas, y la lámpara del termostato se encenderá. Cuando la temperatura dentro del horno alcance la temperatura deseada, la lámpara del termostato se apagará. El horno no se apagará solo después del proceso de horneado. Debe controlar el horneado y apagarlo usted mismo. Cuando haya terminado de hornear, apague el horno girando la perilla de selección de función y la perilla de temperatura a la posición de apagado (arriba).

Funciones de funcionamiento del horno

En la tabla de funciones, se muestran las funciones operativas que se pueden utilizar en el horno y las temperaturas más altas y más bajas que se pueden ajustar para estas funciones. El orden de los modos de funcionamiento mostrados aquí puede diferir de la disposición de el aparato.

Símbolo de la función	Descripción de la función	Rango de temperatura (°C)	Descripción y uso
	Calentamiento superior e inferior	*	La comida se calienta por arriba y por abajo al mismo tiempo. Indicado para tartas, pasteles o tartas y guisos en moldes para horno. La cocción se realiza con una sola bandeja.
	Calentamiento superior	*	Sólo el calentamiento superior está encendido. Es adecuado para alimentos que necesitan ser dorados en la parte superior.
	Calentamiento inferior / Fácil limpieza con vapor	*	Sólo el calentamiento inferior está activado. Es adecuado para alimentos que necesitan dorarse por la parte inferior. Esta función también debe utilizarse para una fácil limpieza con vapor.

* Su producto funciona en el rango de temperatura especificado en la perilla de temperatura.

Solución de problemas

Si tiene algún problema con su electrodoméstico, consulte el capítulo "Solución de problemas" en la versión completa del manual de usuario disponible en: www.ikea.com.

Especificaciones Técnicas

Características técnicas generales
Dimensiones externas del producto (altura/anchura/profundidad) (mm)	595/594/567
Dimensiones de la instalación del horno (altura/anchura/profundidad) (mm)	590-600 /560 /en min.550
Tensión/Frecuencia 220-240 V ~; 50/60 Hz
Tipo y sección del cable utilizado/apto para el producto en min.	H05VV-FG 3 x 1,5 mm2
Consumo total de energía (kW) 2,5
Tipo de horno Horno convencional
Clase de eficiencia energética A
Volumen útil (L) 74
Masa del aparato (M) (Peso neto) kg 27,5
Índice de eficiencia energética por cavidad EEI cavidad 95,3

Lo básico: La información en la etiqueta de energía de los hornos eléctricos se da de acuerdo con la norma EN 60350-1 / IEC 60350-1. Estos valores se determinan bajo carga estándar con funciones de calentamiento de abajo hacia arriba o de calentamiento asistido por ventilador (si lo hay).

La clase de eficiencia energética se determina de acuerdo con el siguiente orden de prioridad, dependiendo de si las funciones pertinentes existen o no en el aparato: 1-Calefacción «eco» por ventilador, 2-Calentamiento por ventilador, 3-Parrilla baja asistida por ventilador, 4-Calentamiento superior e inferior.

Las especificaciones técnicas pueden modificarse sin previo aviso para mejorar la calidad del aparato.

Las cifras de este manual son esquemáticas y pueden no coincidir exactamente con el aparato.

Los valores indicados en las etiquetas de los aparatos o en la documentación que los acompaña se obtienen en condiciones de laboratorio de acuerdo con las normas pertinentes. Estos valores pueden variar en función de las condiciones operativas y ambientales del aparato.
