LAGAN 606.000.56 - Cucina IKEA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina con forno classico
Marca	IKEA
Modello	LAGAN 606.000.56
Dimensioni esterne (A × L × P)	595 × 594 × 567 mm
Dimensioni di incasso del forno (A × L × P)	590–600 × 560 × ≥ 550 mm
Peso netto	27,5 kg
Alimentazione elettrica	220–240 V ~ 50/60 Hz
Potenza totale	2,5 kW
Tipo di cavo di alimentazione	H05VV-FG 3 × 1,5 mm²
Classe di efficienza energetica	A
Volume utile del forno	74 L
Indice di efficienza energetica	95,3
Funzioni di cottura	Convezione naturale, Riscaldamento dall'alto, Riscaldamento dal basso / Pulizia a vapore
Pannello di controllo	Manopole rotative per funzione e temperatura, spia termostato
Sicurezza bambini	Vite di blocco rimovibile sotto il pannello di controllo
Pulizia facilitata	Funzione riscaldamento dal basso per pulizia a vapore
Accessori inclusi	Griglia di cottura, teglia (non dettagliati nel manuale)

Domande frequenti - LAGAN 606.000.56 IKEA

Come accendere il forno?

Seleziona una funzione di cottura con la manopola di selezione delle funzioni, poi imposta la temperatura con la manopola della temperatura. Il forno si avvia immediatamente.

Come regolare la temperatura del forno?

Ruota la manopola della temperatura in senso orario dalla posizione chiusa (alto) per scegliere la temperatura desiderata.

Come scegliere la funzione di cottura?

Usa la manopola di selezione delle funzioni per scegliere tra convezione naturale, calore dall'alto o calore dal basso / pulizia a vapore.

Cosa significa la spia del termostato?

La spia si accende quando il forno si riscalda e si spegne quando la temperatura impostata viene raggiunta. Si riaccende se la temperatura diminuisce.

Come pulire facilmente il forno?

Usa la funzione riscaldamento dal basso per una pulizia a vapore. Metti un contenitore d'acqua nel forno e scalda per staccare lo sporco.

Come attivare la sicurezza bambini?

Rimuovi le due viti di blocco fornite e fissa la sicurezza sotto il pannello di controllo per impedire l'apertura della porta.

Quali sono le dimensioni della cucina?

Dimensioni esterne: altezza 595 mm, larghezza 594 mm, profondità 567 mm. Dimensioni di incasso del forno: altezza 590–600 mm, larghezza 560 mm, profondità min. 550 mm.

Qual è la potenza elettrica richiesta?

Tensione 220-240 V, frequenza 50/60 Hz, potenza totale 2,5 kW. Cavo raccomandato: H05VV-FG 3 × 1,5 mm².

Cosa fare se il forno non si riscalda?

Controlla l'alimentazione elettrica e che le manopole siano in posizione di accensione. Consulta il capitolo Risoluzione dei problemi del manuale completo su www.ikea.com.

Dove trovare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com o sul sito IKEA.

MANUALE UTENTE LAGAN 606.000.56 IKEA

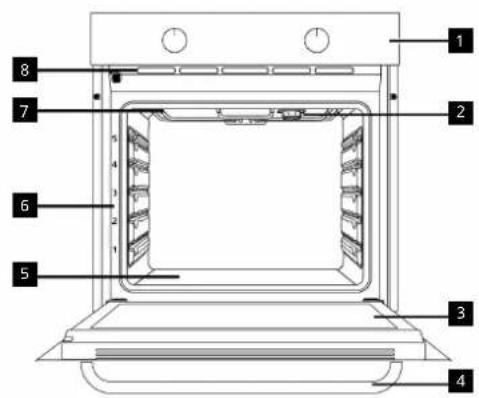

Presentazione del prodotto

1 Pannello di controllo Lampada
3 Sportello Maniglia
5 Riscaldatore inferiore (sotto la piastra d'acciaio)
7 Riscaldatore superiore Fori di ventilazione
entilazione

6 Posizioni del ripiano

Introduzione e utilizzo del pannello di controllo del prodotto

1 Manopola selezione funzione

Manopola di selezione della temperatura

3 lampada termostato

Manopola selezione funzione	Manopola di selezione della tempe-ratura	Indicatore della temperatura interna del forno
È possibile selezionare le funzioni operative del forno con la manopola di selezione delle funzioni. Ruotare a sinistra/destra dalla posizione chiusa (in alto) per selezionare.	Puoi selezionare la temperatura che desideri cuocere con la manopola della temperatura. Ruota in senso orario partendo dalla posizione chiusa (in alto) per selezionare.	È possibile capire la temperatura interna del forno dalla spia della temperatura. La lampada del termostato si trova sul pannello di controllo. La spia del termostato si accende quando il prodotto inizia a funzionare e la spia del termostato si spegne quando raggiunge la temperatura impostata. Quando la temperatura all'interno del forno scende al di sotto della temperatura impostata, la spia del termostato si riaccende.

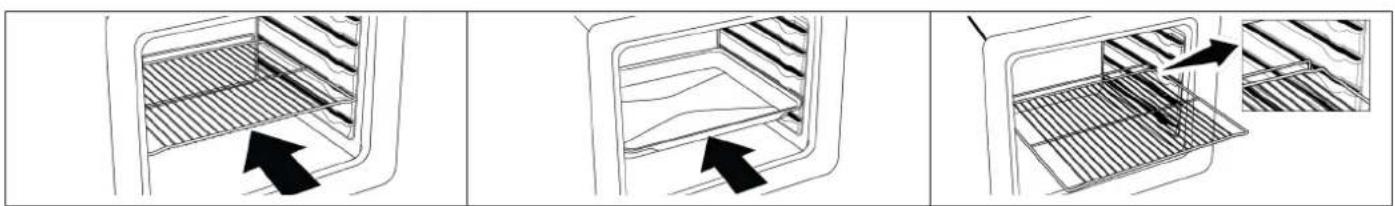

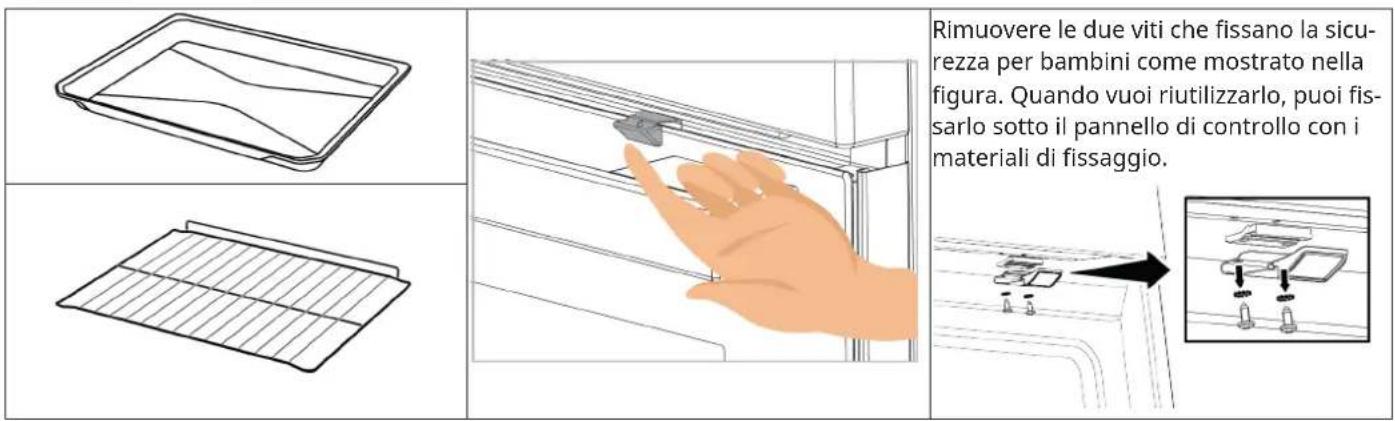

Accessori del prodotto e uso degli accessori del prodotto

1	Seleziona la funzione operativa che desideri cucinare con la manopola di selezione delle funzioni.
2	Imposta la temperatura che desideri cuocere con la manopola della temperatura.
3	Il forno inizierà a funzionare immediatamente alla funzione e alla temperatura selezionate e la lampada del termostato si accenderà. Quando la temperatura all'interno del forno raggiunge la temperatura desiderata, la lampada del termostato si spegne. Il forno non si spegne da solo dopo la cottura. Devi controllare la cottura e spegnerla da solo. Al termine della cottura, spegni il forno ruotando la manopola di selezione delle funzioni e la manopola della temperatura in posizione off (up).

Funzioni operative del forno

Nella tabella delle funzioni sono indicate le funzioni operative utilizzabili del forno e le temperature massime e minime configurabili per queste funzioni. L'ordine delle modalità operative qui riportate potrebbe differire da quello del proprio prodotto.

Simbolo della fun-zione	Descrizione della funzione	Intervallo di temperatura (°C)	Descrizione e utilizzo
	Riscaldamento superiore e inferiore	*	Il cibo viene riscaldato dall'alto e dal basso contemporaneamente. Adatta per torte, pasticcini o torte e stufati in stampi da forno. La cottura viene effettua-ta con un solo vassoio.
	Riscaldamento superiore	*	È acceso solo il riscaldamento superiore. È adatta per alimenti che necessita-no di rosolatura sulla parte superiore.
	Riscaldamento inferiore / Pulizia a vapore facile	*	È acceso solo il riscaldamento inferiore. È adatto per alimenti che necessita-no di rosolatura sulla parte inferiore. Questa funzione dovrebbe essere utilizzata anche per una facile pulizia a vapore.

* Il prodotto funziona nell'intervallo di temperatura specificato sulla manopola della temperatura.

Risoluzione dei problemi

Se riscontri un problema con il tuo elettrodomestico, consulta il capitolo «Risoluzione dei problemi» nella versione completa del manuale utente disponibile su: www.ikea.com.

Specifiche tecniche

Specifiche generiche
Dimensioni esterne del prodotto (altezza/larghezza/profondità) (mm)	595/594/567
Dimensioni di installazione del forno (altezza/larghezza/profondità) (mm)	590-600 /560 /min.550
Tensione/Frequenza 220-240 V ~; 50/60 Hz
Tipo di cavo e sezione utilizzati/adatti all'uso nel prodotto min.	H05VV-FG 3 x 1,5 mm2
Consumo energetico totale (kW) 2,5
Tipo di forno Forno convenzionale
Classe di efficienza energetica A
Volume utile (L) 74
Massa dell'apparecchio (M) (Peso netto) kg 27,5
Indice di efficienza energetica per cavità EEI cavità 95,3

Informazioni principali: Le informazioni sull'etichetta energetica dei forni elettrici sono fornite in conformità alla norma EN 60350-1/IEC 60350-1. Questi valori sono determinati sotto carico standard con funzioni di riscaldamento dal basso verso l'alto o di riscaldamento a ventola (se presente).

La classe di efficienza energetica viene determinata in base alla seguente priorità, a seconda che le funzioni rilevanti esistano o meno sul prodotto: 1-Riscaldamento ventola eco, 2-Riscaldamento ventola, 3-Girarrosto con grill basso, 4-Riscaldamento superiore e inferiore.

Le specifiche tecniche possono essere modificate senza preavviso per migliorare la qualità del prodotto.

Le figure in questo manuale utente sono schematiche, e potrebbero non corrispondere esattamente al prodotto.

I valori indicati sulle etichette del prodotto o nella documentazione che lo accompagna sono ottenuti in condizioni di laboratorio in conformità alle norme vigenti. Questi valori potrebbero variare a seconda delle condizioni di funzionamento e ambientali.
