BRUKSANVISNING KOLSTAN 105.594.60 IKEA

Se siste side i denne veiledningen hvor det finnes en komplett liste over godkjente IKEA servicesenter med tilhørende nasjonale telefonnummer.

Rengøring og vedligeholdelse

Vedligeholdelse og reparationer

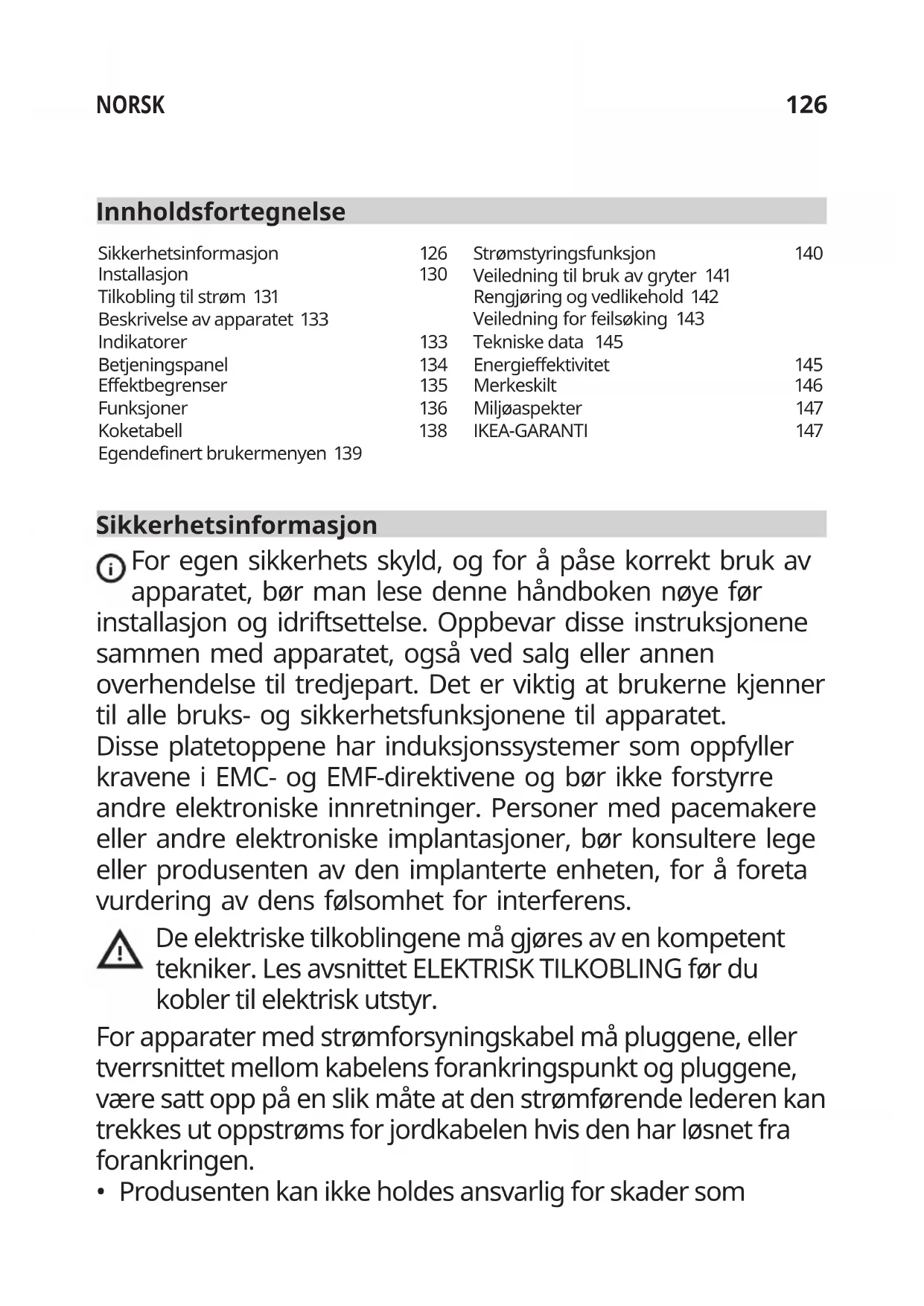

Sikkerhetsinformasjon	126	Strømstyringsfunksjon	140
Installasjon	130	Veiledning til bruk av gryter 141
Tilkobling til strøm 131		Rengjøring og vedlikehold 142
Beskrivelse av apparatet 133		Veiledning for feilsøking 143
Indikatorer	133	Tekniske data 145
Betjeningspanel	134	Energieffektivitet	145
Effektbegrenser	135	Merkeskilt	146
Funksjoner	136	Miljøaspekter	147
Koketabell	138	IKEA-GARANTI	147
Egendefinert brukermenyen 139

Sikkerhetsinformasjon

For egen sikkerhets skyld, og for å påse korrekt bruk av apparatet, bør man lese denne håndboken nøye før installasjon og idriftsettelse. Oppbevar disse instruksjonene sammen med apparatet, også ved salg eller annen overhendelse til tredjepart. Det er viktig at brukerne kjenner til alle bruks- og sikkerhetsfunksjonene til apparatet. Disse platetoppene har induksjonssystemer som oppfyller kravene i EMC- og EMF-direktivene og bør ikke forstyrre andre elektroniske innretninger. Personer med pacemakere eller andre elektroniske implantasjoner, bør konsultere lege eller produsenten av den implanterte enheten, for å foreta vurdering av dens følsomhet for interferens.

De elektriske tilkoblingene må gjøres av en kompetent tekniker. Les avsnittet ELEKTRISK TILKOBLING før du kobler til elektrisk utstyr.

For apparater med strømforsyningskabel må pluggene, eller tverrsnittet mellom kabelens forankringspunkt og pluggene, være satt opp på en slik måte at den strømførende lederen kan trekkes ut oppstrøms for jordkabelen hvis den har løsnet fra forankringen.

- Produsenten kan ikke holdes ansvarlig for skader som

skyldes feilaktig installasjon eller bruk.

• Kontroller at strømforsyningen tilsvarer det som er angitt på merkeskiltet som er festet på innsiden av produktet.
• Frakoblingsinnretningene må installeres i det faste systemet, i samsvar med gjeldende forskrifter for ledningsnett.
• For apparater i Klasse I må du kontrollere at strømnettet er utstyrt med en tilstrekkelig jordforbindelse.
• Koble produktet til strømnettet ved hjelp av en omnipolar bryter.
• Hvis strømledningen er skadet må den byttes ut av produsenten, et autorisert servicesenter, eller en kompetent tekniker. Dette for å unngå all risiko eller farlige situasjoner.

- Bruk bare skruer og andre festeelementer som følger med apparatet.

ADVARSEL: Manglende montering av skruer eller festemidler som beskrevet i denne instruksjonene, kan føre til fare for elektrisk støt.

• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de holdes under oppsyn av en voksen.
• Barn må holdes under oppsyn for å sikre at de ikke leker med apparatet.

- Dette apparatet må ikke brukes av personer (inkludert barn) med nedsatte psykofysiske eller sansemessige evner, eller personer uten nødvendig erfaring og kunnskap, med mindre de blir nøye overvåket og mottar instruksjoner angående sikker bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

- Dette apparatet kan brukes av barn over 8 års alder, samt av personer med nedsatte psykofysiske eller sansemessige evner, eller med utilstrekkelig erfaring og kunnskap, så lenge

de blir nøye overvåket og mottar instruksjoner angående sikker bruk av apparatet og farene dette medfører. Ikke la barn leke med apparatet.

ADVARSEL: Apparatet og dets tilgjengelige deler blir veldig varme under bruk.

ADVARSEL: Hvis overflaten har sprekker må du slå av apparatet for å unngå fare for elektrisk støt.

• Ikke bruk apparatet hvis overflaten har sprekker, eller hvis det er synlige skader i materialet.
• Ikke berør apparatet med våte hender eller deler av kroppen.
• Ikke bruk damprensere til å rengjøre produktet.
• Ikke plasser metallgjenstander som kniver, gafler, skjeer og lokk på platetoppen, da disse kan bli overopphetet.
• Bruk riktig kommando for å slå av platetoppen etter bruk. Ikke still din lit til sensorene til grytene.

ADVARSEL: Det er farlig å la platetoppen stå uten tilsyn når det brukes olje eller fett. Dette kan skape en farlig situasjon og forårsake brann. Forsøk ALDRI å slukke flammer med vann. Slå heller av apparatet og kvel flammene, for eksempel ved hjelp av et lokk eller et brannteppe.

OBS!: Kokeprosessen må holdes under oppsyn. En kort tilberedningsprosess må overvåkes konstant.

- Apparatet er ikke designet for å betjenes ved hjelp av en ekstern Timer-enhet eller et separat fjernkontrollsystem.

ADVARSEL: Fare for brann: ikke plasser gjenstander på platetoppene.

- Enheten må installeres på en slik måte at det er mulig å koble fra strømforsyningen, med en åpning mellom

kontaktene (3 mm) som sikrer fullstendig frakobling under forhold med overbelastning i kategori III.

• Apparatet må aldri utsettes for atmosfæriske påvirkninger (regn, sol).
• Oppbevar emballasjen utilgjengelig for barn og kjæledyr.
• Se til at enheten er koblet direkte til strømuttaket.
• Ikke bruk adaptere, grenuttak eller skjøteledninger for å koble til enheten.
• Bruk aldri apparatet til andre formål enn det er blitt produsert for.
• Frityrkokere må overvåkes konstant når de er i bruk, da den overopphetede oljen kan ta fyr.
• Ikke bruk apparatet med en ekstern timer eller med en separat fjernkontroll.
• Apparatet må ikke installeres bak en innbyggingsmøbel. Dette for å forhindre at det overopphetes.
• Apparatet kan ta skade hvis man klatrer opp på det.
• Ikke sett kjeler og stekepanner på kanten, da silikoninnlegget kan ta skade.

Installasjon

Under installasjonsprosedyren er det obligatorisk å overholde lover, forordninger, direktiver og standarder (forskrifter angående sikkerheten til elektriske anlegg, riktig resirkulering av komponenter osv.) som er gjeldende i brukslandet!

• For ytterligere informasjon om installasjonen henvises det til monteringsanvisningene.
• Ikke bruk silikontetning mellom apparatet og benkeplaten.
• Kontroller at plassen under platetoppen er tilstrekkelig til at luften kan sirkulere. Det henvises til monteringsanvisningene.
• Bunnen til apparatet kan bli svært varmt. Hvis apparatet er blitt installert over skuffer må man påse at det også monteres et brannsikkert mellompanel under apparatet for å hindre tilgang til bunnen. Det henvises til monteringsanvisningene.
• Ventilasjonen til enheten må settes opp i samsvar med produsentens instruksjoner.
• Det må være en åpning i fremkant på kjøkkenbenken på minst 28 cm2, slik at platetoppen kan monteres og gi en korrekt lufting av produktet.

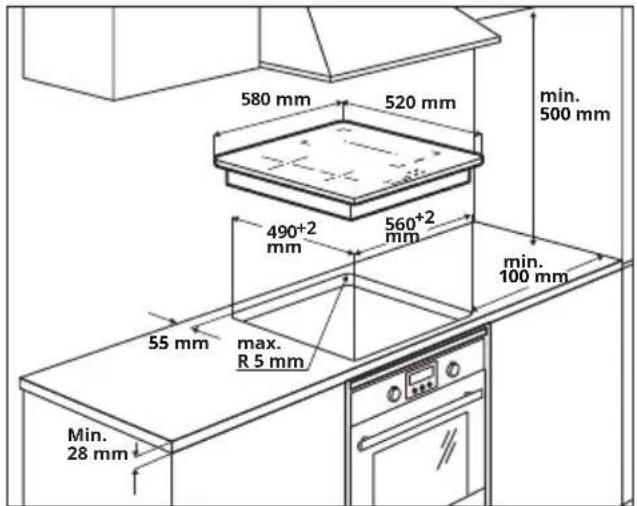

Krav til kjøkkenbenk

• Hvis apparatet er montert på brannfarlige materialer, må retningslinjene og forskriftene angående lavspenningsanlegg og brannvernskrav følges nøye.
• For innbygde enheter må

komponentene (plastmaterialer og finertre) monteres med varmebestandig lim (min. 85 °C). Bruk av uegnede materialer og lim kan forårsake deformasjon og komponenter som løsner.

- Det er mulig å montere dekorative lister i tykt treverk langs kantene på kjøkkenbenken bak selve apparatet, så lengde minsteavstanden alltid tilsvarer det som er gjengitt på monteringstegningen.

580 mm 520 mm min. 500 mm 490+2 mm 560+2 mm min. 100 mm 55 mm max. R 5 mm Min. 28 mm

• For ytterligere informasjon om installasjonen henvises det til monteringsanvisningene.
• Hvis det ikke finnes en ovn under platetoppen, må det monteres et mellompanel under apparatet som vist i monteringsanvisningene.

Tilkobling til strøm

ADVARSEL: Alle elektriske tilkoblinger må gjøres av en autorisert installatør.

- Før man kobler til må man rollere at den nominelle spenningen til aratet som er gjengitt på merkeskiltet svarer med spenningen i strømnettet. keskiltet er påsatt på nedre del av etoppen.

• Det må kun anvendes originale komponenter som leveres av vår reservedelstjeneste.
• Apparatet er ikke utstyrt med strømkabel. Skaff riktig kabel fra en spesialisert forhandler.
• Hvis disse er skadet må de byttes med tilsvarende originale kabler. Kontakt Call Center hos nærmeste IKEA-butikk.

OBS! Det må ikke gjøres sveisearbeid på ledningene!

Tilkobling til strøm

• Følg koblingsskjemaet (finnes på undersiden av produktet).
• Dette apparatet er utstyrt med en forbindelse av type "Y" og har behov for en strømkabel av type H05V2V2-F. Kabelen må ha støpsel. I henhold til IEC-forskrifter må det brukes strømkabler med tverrsnitt på 3 x 4 mm² for enfaseforbindelser, 4 x 2,5 mm² for tofaseforbindelser, samt 5 x 2,5 mm² for forbindelser som settes opp i Nederland. Utvendig diameter på forsyningskabel: min 8 mm - max 12 mm. Man bes følge spesifikke forskrifter i brukslandet.
• Koblingsklemmene er synlige när man fjerner dekslet til koblingsboksen.
• Kontroller at egenskapene til det elektriske anlegget (spenning, maksimal effekt og strøm) er kompatible med apparatet.
• Koble til apparatet som vist i skjemaet (i samsvar med referansestandarder for nettspenning som gjelder i det aktuelle landet).

Koblingsskjema husside

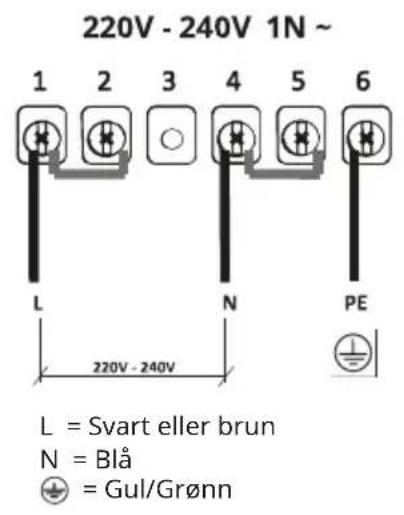

220V-240V 1N \~

L N

L = Svart eller brun

N = Blå

=Gul/Grønn

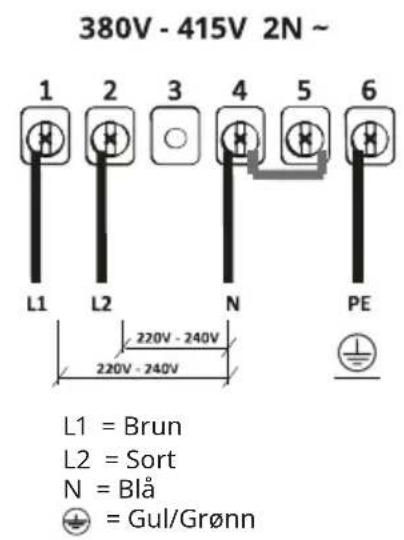

380V - 415V 2N\~

L1 L2 L3 N ⊕

L1 = Brun

L2 = Sort

N = Blå

= Gul/Grønn

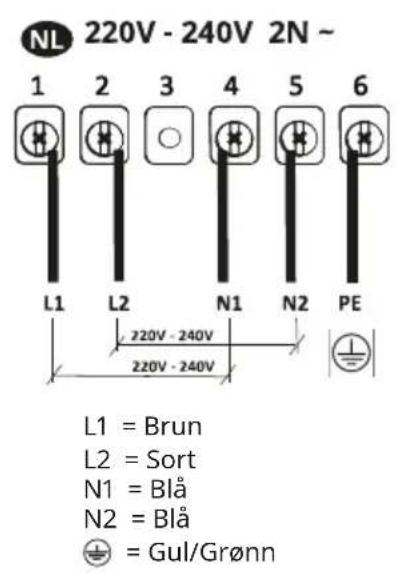

220V - 240V 2N \~ NL

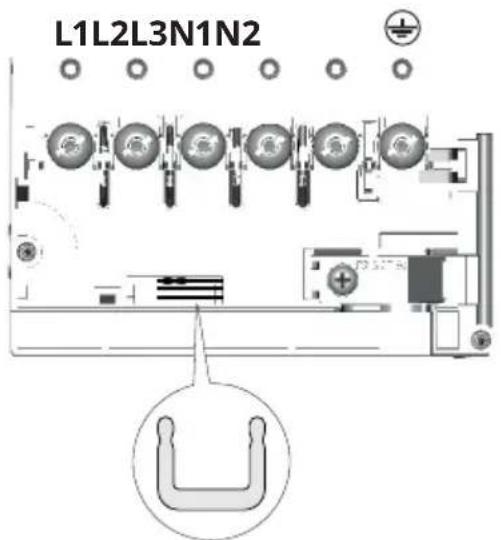

Koblingsskjema produktside.

Sett inn strømshunt mellom klemmene som vist.

220V - 240V 1N ~ 1 2 3 4 5 6 L N PE 220V - 240V L = Svart eller brun N = Blå ⊕ = Gul/Grønn

380V - 415V 2N ~ 1 2 3 4 5 6 L1 L2 N PE 220V - 240V 220V - 240V L1 = Brun L2 = Sort N = Blå = Gul/Grønn

NL 220V - 240V 2N ~ 1 2 3 4 5 6 L1 L2 N1 N2 PE 220V - 240V 220V - 240V L1 = Brun L2 = Sort N1 = Blå N2 = Blå = Gul/Grønn

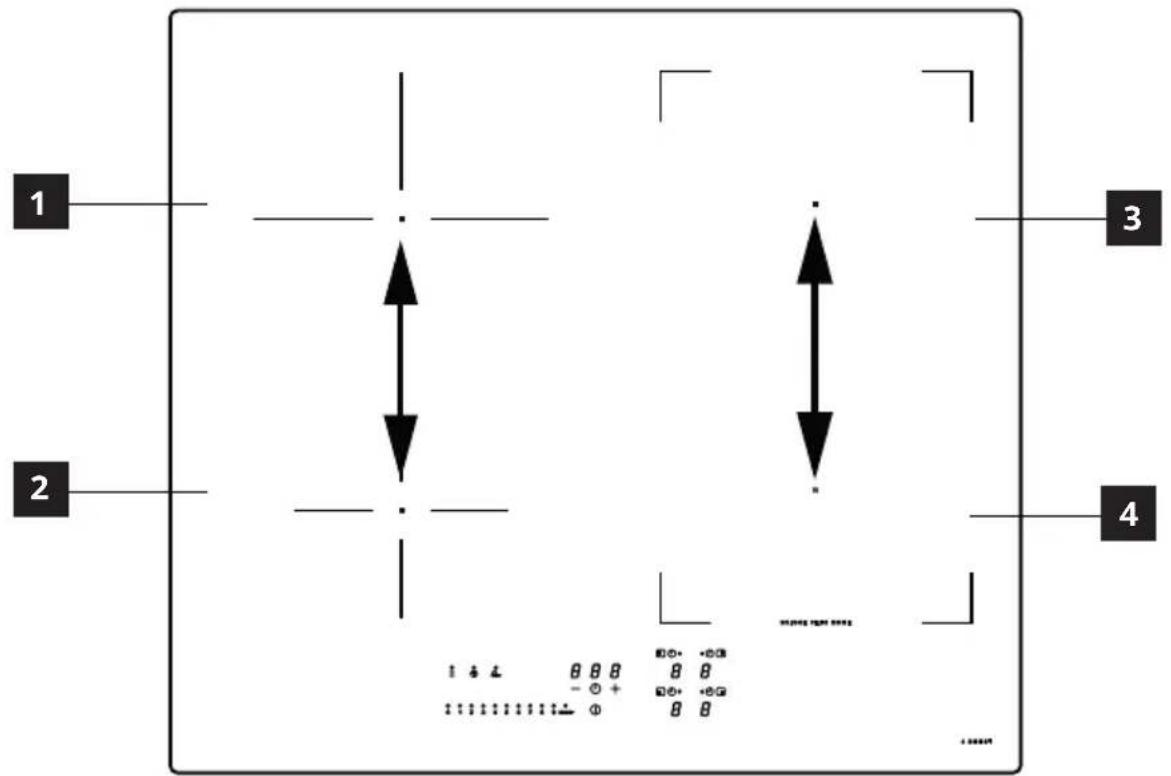

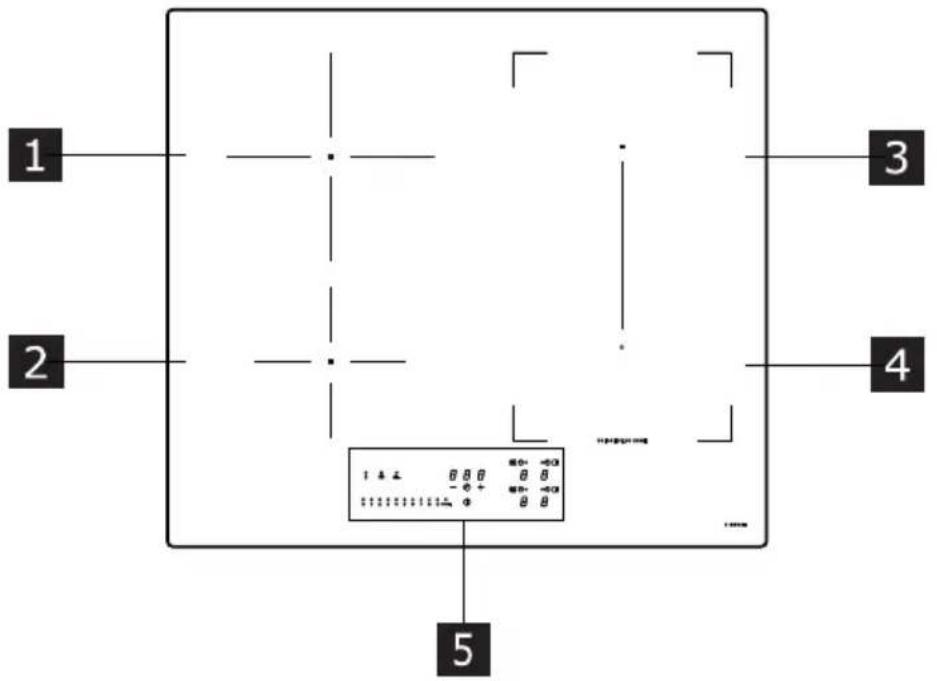

Beskrivelse av apparatet

1 2 3 4 5

1 Enkel kokesone (200 mm) 2300 W, med Booster-funksjon på 3000 W.
2 Enkel kokesone (145 mm) 1400 W, med Booster-funksjon på 1850 W.
3 Enkel kokesone (210 x 190 mm) 2100 W, med Booster-funksjon 3000 W.
4 Enkel kokesone (210 x 190 mm) 2100 W, med Booster-funksjon 3000 W.
5 Betjeningspanel
3 + 4 Kombinert kokesone (210 x 380 mm) 3000 W, med Booster-funksjon 3700 W.

Indikatorer

Gryteindikator

Hver kokesone er utstyrt med et system som oppdager tilstedeværelsen av en gryte på platetoppen.

Gryteindikatoren er i stand til å gjenkjenne gryter med magnetbunn som er egnet for bruk på induksjonstopper.

Hvis gryten fjernes under bruk eller det brukes en uegnet gryte, vises symbolet på skjermen.

Restvarmeindikator

Restvarmeindikatoren er en sikkerhetsfunksjon som indikerer at overflaten på kokesonen fremdeles har en temperatur som er lik eller høyere enn 50°C, og som derfor kan forårsake forbrenninger ved kontakt med bare hender. Digit-tasten til den tilhørende kokesonen viser H

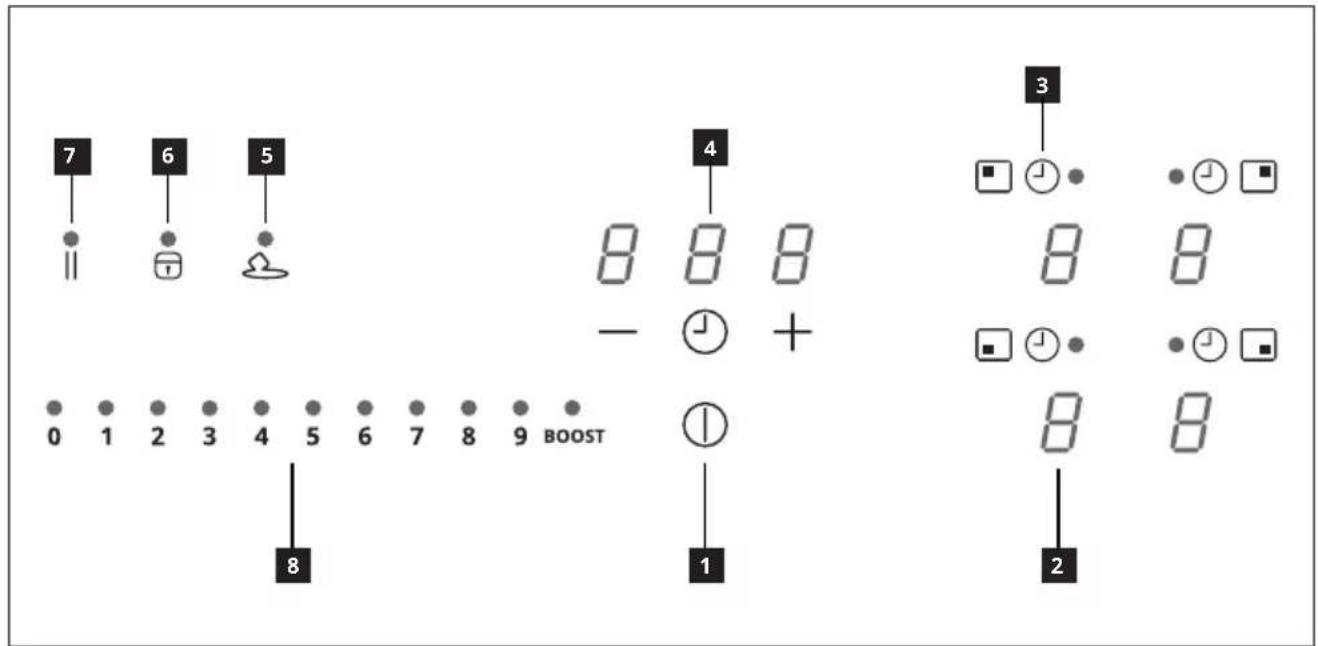

Betjeningspanel

7 6 5 8 8 8 - ⏻ + 3 0 1 2 3 4 5 6 7 8 9 BOOST 8 1 2 8 8

1 På/Av
2 Effektnivåindikator
3 Timer-symbol
4 Timer-kontroll og steketidindikator
5 Smeltefunksjonstast
6 Blokkeringsfunksjonstast
7 Pausefunksjonstast
8 Glidetaster

Konesonene kan aktiveres ved å trykke på den aktuelle digit-tasten 9 Digit-tasten vil lyse sterkere for å bekrefte operasjonen.

Når en gryte plasseres på en av de 4 kokesonene, oppdager platetoppen automatisk denne og lyser opp den tilsvarende Digit-tasten for å aktivere den. Hvis det ikke befinner seg gryter eller andre gjenstander på platetoppen, er ikke Digit-tastene synlige.

På betjeningspanelet er de tilgjengelige funksjonene alltid de som er synlige, men lyser ved lav intensitet. Velg funksjonene ved å berøre det tilsvarende symbolet.

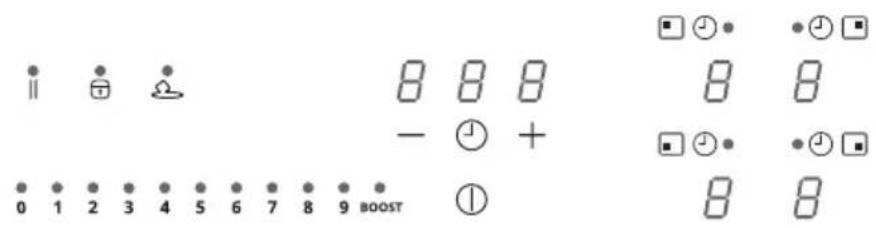

Effektbegrenser

■ 1 ■ 2 ■ 8 8 8 - ⏱ + ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST 0 1 2 3 4 5 6 7 8 9 ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST

Når du kobler apparatet til strømnettet for første gang, må installatøren stille inn effekten til konesonene basert på den faktiske kapasiteten til det elektriske anlegget.

Hvis dette ikke er nødvendig, kan man slå på platetoppen direkte ved å bruke ⚫ller alternativt følge fremgangsmåten beskrevet nedenfor for å få tilgang til menyen.

Koble platetoppen til strømnettet

1. Alle digit-tastene vil tennes noen sekunder før de slås av og forblir blinkende.

2. Trykk og hold nede : Digit-tastene til kokesonen viser .

3. Hold inne og trykk på Digit-tastene til sonene. Start nederst til høyre og gå i retning mot klokken.

Den bakre høyre Digit-tasten viser Log et tall som angir menytypen. Høyre Digit-tast foran viser et tall som avhenger av parameterne som er angitt i valget.

Velg Digit-tast med Log trykk på "8" på effektlinjen.

Velg den andre Digit-tasten og velg korrekt innstilling.

Se tabellen nedenfor for spesifikasjoner:

Verdi på effektlinje	kW Merknader
0 7,4 kW Standard startinnstilling
1 6 kW
2 5 kW
3 4 kW
4 3,5 kW
5 3 kW
6 2,5 kW

Når man har stilt inn korrekt verdi bekrefter man valget ved å trykke ned og holde inne ⚠

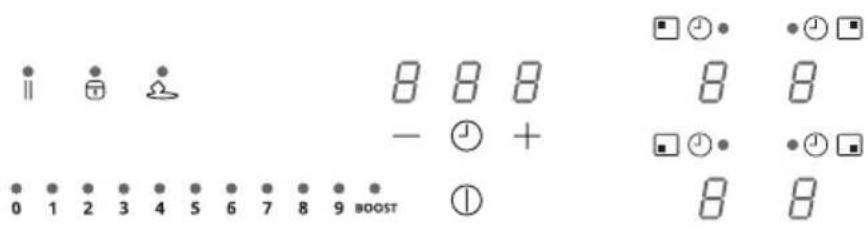

Funksjoner

■ 1 2 3 4 5 6 7 8 9 BOOST ■ 1 2 3 4 5 6 7 8 9 BOOST ■ 1 2 3 4 5 6 7 8 9 BOOST ■ 1 2 3 4 5 6 7 8 9 BOOST

Barnesikring	Denne funksjonen forhindrer utilsiktet aktivering av apparatet.
	For å aktivere: Hvis det befinner seg en gryte på platetoppen, må man trykke og hold inne den tilhørende Digit-tasten i 3 sekunder. Hvis det ikke befinner seg noen gryte på platetoppen, holder man inne en av 4 Digit-tastene (ikke synlig) ved siden av punktet på venstre side i 3 sekunder.Slipp opp og sveip fingeren fra 0 til 9 langs effektlinjen som viser funksjonssekvensen. Alle Digit-tastene viser Operasjonene som er beskrevet her må fullføres innen 10 sekunder.
	For å deaktivere: Trykk og hold inne en av 4 Digit-tastene til kokesonene i 3 sekunder. Slipp opp og sveip fingeren fra 9 til 0 langs effektlinjen som viser funksjonssekvensen.Operasjonene som er beskrevet her må fullføres innen 10 sekunder.
Blokkere	Det er mulig å blokkere funksjonene til platetoppen under bruk, for eksempel for å kunne rengjøre platetoppen. Funksjonen forblir aktiv også hvis platetoppen blir slått av og på.Hvis strømmen blir brutt vil funksjonen deaktiveres.
	For å aktivere: Trykk og hold inne i 1 sekund.
	For å deaktivere: Trykk på
Boost-funksjon	Hver kokesone kan stilles inn til et ekstra effektnivå i maksimalt 5 minutter.
	For å aktivere: Velg en av de 4 kokesonene og velg verdien “BOOST” på effektlinjen. Den tilhørende Digit-tasten viser .
	For å deaktivere: velg en av de andre mulige verdiene på strømlinjen.
Timer-enhet for kokesoner	Timeren lar deg slå av en bestemt kokesone på slutten av den innstilte tiden.Kokesonene kan programmeres uavhengig av hverandre, siden hver sone har sin egen timer.
	For å aktivere: Når kokesonen er i bruk, trykker man på symbolet Ⓞ for å få tilgang til betjening av Timer-enheten for den enkelte sonen.De 3 Digit-tastene viser “ 0 0 0 “. Trykk på “+” eller “-” for å stille inn nedtelling med timeren.Ikke berør noe på 10 sekunder for å bekrefte inntastet tid.Når nedtellingen er ferdig vil Digit-tastene nullstilles og det vil aktiveres et akustisk signal.Funksjonen kan avbrytes ved å trykke på en hvilken som helst tast.Hvis timeren er aktiv i flere kokesoner vil de 3 Digit-tastene alltid vise timeren som er nærmest tidsutløp.
	For å deaktivere: Mens kokesonen er i drift trykker man på symbolet Ⓕ for å få tilgang til betjening av Timer-funksjonen for den aktuelle sonen.Still inn de tre Digit-tastene på “ 0 0 0 ” ved å bruke “+” eller “-”.
Timer(generisk)	Timer med alarm for generell bruk.
	For å aktivere: Slå på platetoppen og kontroller at det ikke er satt på gryter, eller at noen kokesoner er aktive.De 3 Digit-tastene somstyrer timeren viser “- - -”.Trykk på Digit-tasten for å få tilgang til timer-menyen og vise “000”.Trykk på “+” eller “-” for å stille inn nedtelling med timeren.Ikke berør noe på 10 sekunder for å bekrefte inntastet tid.Når nedtellingen er ferdig vil Digit-tastene nullstilles og det vil aktiveres et akustisk signal.Funksjonen kan avbrytes ved å trykke på en hvilken som helst tast.Gjenta de beskrevne operasjonene for å endre nedtellingsverdien.
	For å deaktivere: Slå på platetoppen og kontroller at det ikke er satt på gryter, og at ikke noen kokesoner er aktive.Trykk på Digit-tasten for å få tilgang til timer-menyen og bruk “+” og“-” for å stille inn displayet på “000”.
Smeltefunksjon	For å aktivere: Velg en av de 4 kokesonene og trykk på . [IMAGE]Digit-tasten for den valgte sonen viser
	For å deaktivere: Trykk på [IMAGE] eller trykk på . [IMAGE]
Oppvarmings-funksjon	Denne funksjonen brukes til å varme opp en gryte til maksimal effekt før man fortsetter å lage mat på et valgt nivå. Tidsintervallet hvor kokesonen holdes på maksimal effekt avhenger av det endelige kokenivået som er blitt innstilt. Se tabellen:[IMAGE]For å aktivere, med en gryte stående på platetoppen og kokesonen valgt, trykker man og holder den valgte verdien (fra 1 til 8) på effektlinjen inne i 3 sekunder. Displayet for den tilhørende kokesonen viser “A”.Det er mulig å øke nivået, men en reduksjon vil føre til deaktivering av funksjonen.Den kan også deaktiveres ved å trykke og holde inne tasten til den aktuelle kokesonen i 3 sekunder.
Pause-funksjon	Denne funksjonen lar deg stoppe/starte en hvilken som helst aktiv funksjon på platetoppen, redusere effekten som er tilgjengelig i kokesonen, og tilbakestille alle funksjoner. Hvis pausefunksjonen ikke er deaktivert innen 10 minutter, slås platetoppen av automatisk.
	For å aktivere: Med en gryte på platetoppen og kokesone valgt, trykker man og holder inne Pause-funksjonsknappen [ ] minst 1 sekund. Alle Display viser . [ ]
	For å deaktivere: Trykk og hold inne [ ] i 1 sekund til den blinker. Trykk på en hvilken som helst annen tast innen 10 sekunder. Funksjonen er deaktivert og platetoppen fortsetter med de forrige innstillingene.

Niv. Effekt Timer
1 48 sekunder
2	144 sekunder
3 230 sekunder
4 312 sekunder
5 408 sekunder
6 120 sekunder
7 168 sekunder
8 216 sekunder
9 ikke tilgjengelig
P ikke tilgjengelig

Tilbakekallings-funksjon	Denne funksjonen brukes til å hente frem driftsinnstillingene til platetoppen i tilfelle utilsiktet frakobling eller plutselig strømavbrudd.
	Når platetoppen slås av og man slår den på innen 6 sekunder ved å trykke på Ⓐ, vil knappen blinke ∥ i 6 sekunder. Trykk på tasten ∥ for å hente opp de tidligere innstilte funksjonene. Et pip avgis for å bekrefte operasjonen.
Kombinert modus ("bro"-funksjon)	Denne funksjonen lar deg koble sammen to kokesoner for å bruke og kontrollere dem som en enkel og større kokesone. Dette gir muligheten til å bruke gryter med en bredere bunn. Konesonene som kan velges for denne funksjonen er utelukkende de til høyre.
	For å aktivere/deaktivere: Trykk på Digit-tastene for høyre kokesone samtidig for å velge de to sonene som skal brokobles. Digit-tasten √vises for å indikere at funksjonen er blitt aktivert. Den andre Digit-tasten brukes til å stille inn effektnivået.

Koketabell

Effektnivå Tilberedningsmetode Brukes til
1 Smelting,lett oppvarming Smør,sjokolade,gelatin,sauser
2 Smelting,lett oppvarming Smør,sjokolade,gelatin,sauser
3 Varme opp Ris
4	Lange tilberedelser,stuing,fortykning	Grønnsaker,poteter,sauser,frukt,fisk
5	Lange tilberedelser,stuing,fortykning	Grønnsaker,poteter,sauser,frukt,fisk
6 Lange tilberedelser,braisering Pasta,supper,kjøttgryter
7 Lett frityr		Røstipoteter,omelett,panert ogfrityrstekt mat,kjøttpølser
8 Frityrsteking i olje Kjøtt,pommes frittes
9	Hurtig frityrsteking ved høytemperatur	Biffer
P Hurtigoppvarming Koking i vann

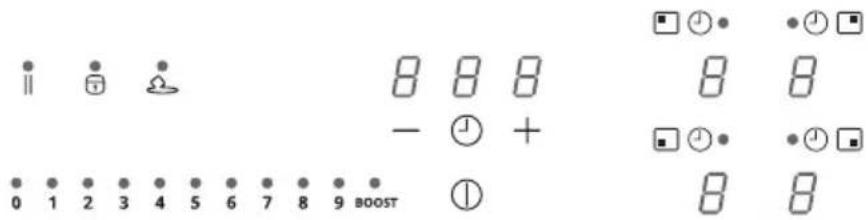

Egendefinert brukermenyen

■ □ ● • ⏻ □ ■ ■ ■ 8 8 8 8 8 ■ ■ ● ◎ □ ■ ■ ● 0 1 2 3 4 5 6 7 8 9 BOOST ① 8 8

Trykk på Ⓐ

1. Tasten begynner å blinke.
2. Trykk og hold nede : Digit-tastene til kokesonen viser .
3. Hold inne oglttrykk på Digit-tastene til de enkelte kokesonene ved å starte foran til venstre og følge klokkeretningen.

Den bakre venstre Digit-tasten viser vekselvis U og et tall fra 2 til 7 som angir menykoden. Venstre Digit-tast foran viser et tall som avhenger av parameterne som er angitt i valget.

Velg et tall på effektlinjen for å få tilgang til menyen og velge en verdi.

Se tabellen nedenfor for spesifikasjoner:

Menykode Beskrivelse Verdi
U2 Meny for regulering av tastevolum. 0 (lyd deaktivert) - 1 (min.) - 3 (maks)
U3 Meny for regulering av Timer-sirenen. 0 (lyd deaktivert) - 1 (min.) - 3 (maks)
U4 Meny for regulering av displayets lysstyrke. 0 (maks) - 9 (min.)
U5	Meny for valg av bakgrunnsanimasjon ved nedtelling.	0 (animasjon deaktivert) - 1 (animasjon aktivert)
U6	Meny med funksjonsvalg for bruk av gryteindikator.	0 (aktiv) - 1 (ikke aktiv)
U7 Meny med funksjonsvalg ved endt nedtelling.		0 (kontinuerlig blinking og avslåing)1 (ti blink og avslåing)2 (ett blink og avslåing)

Når korrekt verdi er blitt valgt bekrefter man ved å trykke og holde inne ⑫ sekunder.

For å gå ut av menyen uten å lagre trykker man på .

Hvis det ikke foretas noen operasjoner vil brukermenyen slå seg av etter 1 minutt.

Strømstyringsfunksjon

Dette produktet er utstyrt med en elektronisk strømstyringsfunksjon. Se illustrasjon.

Denne funksjonen kontrollerer maksimal avgitt effekt på 3700 W mellom kokesonene brukt i kombinert modus (1+2 og 3+4) ved å optimalisere effektfordelingen og unngå situasjoner hvor systemet overbelastes.

Platetopp ved maksimal effekt - funksjonen fordeler effekten mellom kokesonene som ble brukt i kombinert modus og reduserer automatisk effekten til de andre konesonene hvis nødvendig (siste kommando gis høyest prioritet).

Platetopp med effektbegrensing - funksjonen fordeler effekten mellom kokesonene og hindrer effektinnstillinger i de andre kokesonene som overskrider grensen (for å øke effekten i en spesiell kokesone må man redusere effektnivået i de andre sonene manuelt).

Eksempel:

Hvis det ekstra effektnivået BOOST er valgt for kokesone 1, kan kokesone 2 ikke samtidig overskride effektnivå 9, og vil derfor automatisk bli begrenset.

Veiledning til bruk av gryter

Hvilke gryter skal brukes

Bruk utelukkende gryter med ferromagnetisk bunn som er egnet for bruk på induksjonstopper:

• Støpejern
• Laminert stål
• Karbonstål
  • Rustfritt stål (også ikke fullstendig)
• Aluminium med ferromagnetisk dekke eller bunn med ferromagnetisk flate

For å kontrollere hvorvidt en gryte er egnet for bruk må man se etter symbolet (vanligvis stemplet på bunnen). Man kan også bruke en magnet for å kontrollere dette. Hvis den forblir festet til bunnen, betyr det at gryten kan brukes på en induksjonstopp.

For å sikre optimal effektivitet, må man alltid bruke gryter og kjeler med en flat bunn som kan fordele varmen jevnt utover. En bunn som ikke er helt flat, kan påvirke ledeevnen for effekt og varme.

Hvordan du bruker grytene

Minimum diameter på gryter for forskjellige kokesoner

For å sikre at platetoppen fungerer som den skal, må gryten dekke ett eller flere av referansepunktene som er angitt på platetoppens overflate, og den må også ha en egnet minstediameter.

Bruk alltid kokesonen som passer best til diameteren på bunnen av gryten.

Kokesone Bunndiameter
	Min. (anbefalt)	∅ max (anbefalt)
Venstre bak	110 mm 200 mm
Venstre fremme	110 mm 145 mm
Høyre bak	110 mm 190 mm
Høyre fremme	110 mm 190 mm
Kombinert kokesone høyre side	190 mm 370 mm

Gryter/panner som er tomme eller har tynn bunn

Ikke bruk tomme eller tynnbunnede gryter/ panner på platetoppen, da dette ikke gjør det mulig å kontrollere temperaturen eller automatisk slå av konesonen hvis temperaturen er for høy, med påfølgende fare for å skade gryten eller overflatene på platetoppen. Hvis dette skjer, må du ikke berøre noe og vente til alle komponentene er avkjølte. Hvis det vises en feilmelding bes man se delen "Veiledning for feilsøking".

Anbefalinger/forslag

Støy under bruk

Når det aktiveres en kokesone kan det høres en kort summelyd. Dette fenomenet er typisk for konesonene i glasskeramikk og vil ikke påvirke hverken funksjonen eller bruksvarigheten til apparatet. Støyen kan avhenge av gryten som brukes. Hvis det er store forstyrrelser kan det være nødvendig å bytte ut gryten.

Normal støy fra induksjonstoppen

Induksjonsteknologi er basert på elektromagnetiske felt som generer varme som overføres til bunnen av gryter og kjeler. Gryter og kjeler kan forårsake støy eller vibrasjoner avhengig av hvordan de skapes. Slik støy kan forklares som følger:

Lav summelyd (lik støy fra transformator)

Denne type støy er vanlig när steketemperaturene er spesielt høye. Avhenger av mengden energi som overføres fra platetoppen til kjelen. Støyen forsvinner eller utjevnes när varmen reduseres.

Lav pipelyd

Denne type støy er vanlig når kokekaret er tomt. Støyen forsvinner når det helles væske eller mat i karet.

Knitrelyd

Denne type støy er vanlig når kjelen består av flere lag. Forårsakes av vibrasjoner i overflaten som følge av flere materialer som er i kontakt med hverandre. Støyen produseres av kjelen og kan variere avhengig av mengden mat eller væske og tilberedningsmetode (eks. koking, lavtemperatursteking, frityrsteking).

Høy pipelyd

Denne type støy er vanlig når kjelen består av flere forskjellige materialer lagvis på hverandre, og når den brukes på platetoppen ved maksimal effekt eller på to forskjellige kokesoner. Støyen forsvinner eller utjevnes når varmen reduseres.

Denne type støy er vanlig Støy fra viften

For en korrekt drift av det elektroniske systemet er det nødvendig å justere temperaturen til platetoppen. Til dette formålet er platetoppen utstyrt med en kjølevifte som aktiveres for å redusere og regulere temperaturen i det elektroniske systemet. Viften kan fortsatt brukes også etter at platetoppe er blitt avslått, hvis temperaturen fortsatt er for høy.

Rytmisk støy, lik den fra en tikkende klokke

Denne type støy er vanlig hvis tre kokesoner er i funksjon, og forsvinner eller reduseres når minst to av disse slås av. Denne type støy, som er vanlige fenomener i induksjonsteknologien, må ikke anses som defekter.

Rengjøring og vedlikehold

• Bruk aldri skureputer, stålull, saltsyre eller andre produkter som kan ripe opp eller lage merker i overflaten.
• Man må ikke konsumere matrester som har falt på bakken eller satt seg fast på overflaten og på funksjonelle eller estetiske elementer på platetoppen.
• Slå av og koble fra apparatet fra strømnettet før det foretas rengjøring eller vedlikehold.
• Rengjør apparatet etter hver bruk for å unngå at eventuelle matrester forkulles. Det er svært vanskelig å fjerne fastbrente og forkullede rester.
• For å fjerne daglige urenheter brukes en myk klut eller en svamp og et passende rengjøringsmiddel. Følg produsentens anbefalinger angående hvilke vaskemidler du skal bruke. Det anbefales å bruke nøytrale rengjøringsmidler.
• Fjern herdede urenheter, f.eks. melk som har rent over under koking, med en spesialskrape for glasskeramiske overflater mens platetoppen fortsatt er varm. Følg produsentens anbefalinger angående hvilken skrape som skal brukes.
• Fjern mat som inneholder sukker, f.eks. syltetøy som har rent over under

Veiledning for feilsøking

Feilkode	Beskrivelse Mulig årsak til feilen Løsning
ER03	Platetoppen slår seg av etter 10 sekunder.	Kontinuerlig aktivering av tastene.Vann eller gryter står på betjeningspanelet.
ER21	Patetoppen slår seg av.	Den innvendige temperaturen til de elektroniske komponentene er for høy.
E2	Den aktuelle kokesonen slår seg av.	Tom eller uegnet gryte.Temperaturen til gryte eller glasskeramisk overflate er for høy.Temperaturen i de elektroniske komponentene er for høy.
E3	Den aktuelle kokesonen slår seg av.	Gryte ikke egnet.Grytene er ferd med å miste sine magnetiske egenskaper og kan forårsake skader på induksjonstoppen.
E6	Konesonen slår seg ikke på.	Spenning og/eller forsyningsfrekvens utenfor intervall.
E8	Konesonene slår seg av.	Feil i viften.Vifte hindret av støv eller filament.
EH	Den aktuelle kokesonen slår seg av.	Temperatursensor for kokesone blokkert.Det er ikke blitt gjort tilstrekkelig temperaturvariasjon etter at platetoppen er blitt påslått.
E4E5E7E9ER20ER22ER31ER36ER42ER47EA	Koble platetoppen fra forsyningen.Vent noen sekunder og koble deretter platetoppen til strømforsyningen.Hvis problemet vedvarer må man kontakte servicesenteret og oppgi feilkoden som vises på skjermen.

Vedlikehold og reparasjoner

• Vedlikehold av elektriske komponenter må kun gjøres av produsenten eller av teknikere fra kundeservice.
• En skadet forsyningskabel må kun skiftes ut av produsenten eller av en tekniker fra kundeservice.

For enhver defekt som oppstår må man forsøke å løse problemet ved å følge anvisningene i veiledningen for feilsøking. Hvis det ikke er mulig å løse problemet bes man kontakte en IKEA-butikk eller Kundeservice.

En fullstendig liste med IKEA-forhandlere og tilhørende kontaktinformasjon er gjengitt på siste side av denne håndboken.

Vennligst oppgi følgende informasjon när du kontakter Kundeservice:

• Type feil
• Apparatmodell (Art./Kod.)
• Serienummer (S.N.)
  Denne informasjonen finnes på typeskiltet. Merkeskiltet er finnes på nedre del av apparatet.

Hvis apparatet brukes på feil måte eller ikke installeres av en autorisert installatør, kan det hende at man må betale for inngrepet fra vår kundeservice eller forhandleren, uavhengig av om garantiperioden fortsatt er gyldig.

Tekniske data

		Enhet Verdi
Type produkt Integrert platetopp
Mål	Bredde mm		580
	Dybde mm		520
	Maks/Min høyde mm		54
Total effekt W			7400

Parameter Verdi
Spenning/forsyningsfrekvens	220-240 V, 50 Hz; 220 V, 60 Hz2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz
Apparatvekt 8,8 kg

Energieffektivitet

Modellbetegnelse	KOLSTAN805.594.66105.594.60
Antall kokesoner 4
Antall kombinerbare kokesoner 1 - Høyre
Koketeknologi Induksjon
Dimensjon på kombinerbar kokesone Høyre 210 x 380 mm
Dimensjoner for kokesone	Venstre bak ∅ 200 mm
	Venstre foran ∅ 145 mm
	Høyre foran 210 x 190 mm
	Høyre bak 210 x 190 mm
Energiforbruk for kombinerbar kokesone	192 Wh/kg
Energiforbruk for kokesone	Venstre bak 185 Wh/kg
	Venstre foran 181 Wh/kg
Energiforbruk for kokesone (elektrisk funksjon)	186 Wh/kg

Produktinformasjon i henhold til regelverk nr. 66/2014 Referansestandarder:

EN/IEC 60350-2

EN/IEC 50564

Dette apparatet er blitt utformet, tilvirket og lansert på markedet i samsvar med CEE-direktivene.

"Tekniske data finnes på merkelappen som er påført bunnen på apparratet."

Produktinformasjon i henhold til forordninger i UK Referansestandarder:

BS EN 60350-2

BS EN 50564

Dette apparatet er blitt utformet, tilvirket og lansert på markedet i samsvar med gjeldende direktiver.

"Tekniske data finnes på merkelappen som er påført bunnen på apparratet."

Merkeskilt

KOLSTAN 805.594.66 23199 Made in Italy © 1997 IKEA SYSTEMS BY: 2019 IUSA of Denmark & the 4500 W/1997 IKEA European delivery HEAV of Sweden Model: KOLSTAN 805.594.66 220-240V; 50Hz; or 220V; 60Hz; 2N ~ 380-415 V 50 Hz 2N ~ 380 V 60 Hz Serial No: TOT. 7400 W CE UK CA Type: 7000 Ref.108001 58 4B R01 1G2 UI · 9000061689 009000061689Z1514033 Made in Italy 108.0688.771 9000061689 009000061689Z1514033 108.0688.771Z1514033

Bildet som er gjengitt ovenfor viser apparatets merkeskilt. Serienummer er spesifikt for hvert produkt.

Kjære kunde. Vennligst ta vare på merkelappen med tekniske data som medfølger sikkerhetshåndboken.

På denne måten kan vi lettere identifisere hvilken platetopp det gjelder hvis du kontakter oss i fremtiden for assistanse.

Vi takker for hjelpen!

Miljøaspekter

Kassering av hvitevarer

• Symbolet påproduktet eller emballasjen betyr at produktet ikke må kastes sammen med vanlig husholdningsavfall. Produktet må leveres til et senter som spesialiserer seg i resirkulering av elektriske og elektroniske komponenter. Ved å se til at dette produktet kasseres på korrekt måte, vil man bidra til å forhindre potensielle negative miljø- og helsekonsekvenser som ellers kan oppstå ved feilaktig eller på andre måter upassende kassering.
  For mer detaljert informasjon om hvordan man resirkulerer dette produktet, bes man kontakte de kommunale myndighetene, din lokale avfallshåndteringstjeneste, eller butikken der produktet ble kjøpt.

Kasting av emballasjemateriale

Materialer med symbolet kan resirkuleres. Kast emballasjematerialet i egnede beholdere for gjenvinning.

Energisparing

Du kan spare energi daglig under matlagingen ved å følge tipsene nedenfor.

• Bruk bare nødvendig mengde når du varmer opp vann.
• Hvis mulig må du alltid dekke til grytene med et lokk.
• Før du aktiverer kokesonen må du posisjonere gryten.
• Plasser de mindre grytene på de minste kokesonene.
• Sett grytene helt i midten på den aktuelle kokesonen.
• Bruk restvarmen for å holde temperaturen i matvarene eller for å smelte dem.

IKEA-GARANTI

Denne garantien gjelder i fem (5) år fra opprinnelig kjøpsdato hos IKEA. Den originale kvitteringen må fremlegges som kjøpsbevis. En reparasjon utført i garantiperioden forlenger ikke apparatets garantiperiode.

Hvem tilbyr service?

Kundeservicen garanteres av en serviceleverandør utnevnt av IKEA gjennom en egen organisasjon eller eget nett av autoriserte servicesentre.

Hva dekker garantien?

Garantien dekker feil og mangler ved apparatet som skyldes material- og produksjonsfeil, og gjelder fra og med kjøpsdato på IKEA. Garantien gjelder kun

hvitevarer til hjemmebruk. Unntakene står angitt under overskriften "Hva dekkes ikke av garantien?". I garantiens gyldighetsperiode er reparasjonskostnader (reservedeler, arbeidstimer og reisekostnader for teknisk personell) dekket av kundeservice, gitt at tilgangen til apparatet for utføring av inngrepet ikke fører med seg spesielle kostnader. Disse vilkårene er i samsvar med UE-direktiv (99/44/EF) og anvendbare standarder og bestemmelser. De utskiftede delene tilfaller IKEA.

Hvordan gjør IKEA for å løse problemet?

Serviceleverandør som sendes av IKEA vil undersøke produktet og bestemme på egenhånd hvorvidt skaden er dekket av garantibetingelsene. Ved positivt utfall vil serviceleverandøren fra IKEA eller kundeservice fra autorisert partner, reparere det defekte produktet på egenhånd eller bytte det ut med et produkt med tilsvarende egenskaper eller pris.

Hva dekkes ikke av garantien?

• Normal slitasje.
• Skader forårsaket av forsettelige handlinger eller uaktsomhet, manglende etterfølgelse av funksjonsanvisninger, ukorrekt installasjon eller bruk av feilaktig spenning, skader forårsaket av kjemiske eller elektrokjemiske reaksjoner, rust, korrosjon eller vannskader, inkludert men ikke begrenset til skader forårsaket av kalkdannelser i vannkretsene, samt skader forårsaket av atmosfæriske og naturlige hendelser.

- Forbruks- og slitedeler, som batterier eller lamper/lyspærer.

- Dekorative og ikke-funksjonelle deler som ikke påvirker den normale bruken av produktet, inkludert riper og fargevariasjoner.

- Uforutsette skader forårsaket av stoffer eller fremmedlegemer og rengjøring eller utbedring av filtre, tømmesystemer eller skuffer med rensemiddel.

- Skade på følgende deler: keramisk glass, tilleggsutstyr, bestikkurver, utløps- og innløpsrør, lamper/pærer og deksler, skjermer, dørklinker, karmer og deler av karmer. Hvis det kan bevises at disse skadene er blitt forårsaket av produksjonsfeil.

- Tilfeller der inspiserende reparatør ikke finner feil.

- Reparasjoner som ikke er utført av serviceleverandøren utnevnt av IKEA og/

- Reparasjoner som følge av feil installasjon eller installasjon som avviker fra anvisninger og spesifikasjoner.

- Bruk av produktet utenfor hjemmet, for eksempel til profesjonell bruk.

- Skader forårsaket av transport. Hvis kunden selv har stått for transporten frem til sitt hjem eller annet sted, kan ikke IKEA holdes ansvarlig for eventuelle skader som er oppstått under transporten. Hvis transporten frem til kundadressen derimot er utført av IKEA, dekkes eventuelle transportskader av garantien.

- Innledende installasjonskostnader for IKEA-apparatet. I alle tilfeller, hvis serviceleverandøren fra IKEA eller en autorisert partner utfører en reparasjon eller bytter ut et apparat i løpet av garantiperioden, må leverandøren eller autorisert servicepartner også sørge for ny installasjon av det reparerte produktet eller det nye produktet, hvis dette skulle vise seg nødvendig.

Denne begrensningen gjelder ikke feilfritt arbeid utført av kvalifisert spesialist som bruker våre originaldeler for å tilpasse apparatet til tekniske sikkerhetsspesifikasjoner i et annet EU-land.

Anvendelse av nasjonalt regelverk

IKEA garantien gir kunden spesifikke juridiske rettigheter i tillegg til lovfestede rettigheter som varierer fra land til land. Disse betingelsene begrenser ikke på noen måte forbrukerrettighetene i gjeldende nasjonalt regelverk. Disse betingelsene begrenser ikke på noen måte forbrukerens forpliktelser beskrevet i lokal lovgivning.

Gyldighetsområde

For apparater kjøpt i et EU-land og transportert til et annet EU-land, avhenger

servicen av dette nye landets gjeldende regelverk. Forpliktelsen til å levere en tjeneste basert på garantibetingelsene gjelder kun hvis apparatet samsvarer eller er installert i samsvar med:

• Gjeldende tekniske bestemmelser i landet hvor garantien skal gjelde.
• Sikkerhetsinformasjon som finnes i bruksanvisningen.

Ettersalgsservice for hvitevarer fra IKEA

Kontakt alltid ettermarkedsservice hos IKEA i følgende tilfeller:

1. Etterspørre assistanse i garantiperioden.
2. For avklaringer som angår installasjon av husholdningsprodukter fra IKEA i kjøkken som selges av IKEA. Du kan ikke kontakte ettersalgsservicen for følgende:
3. Installasjon av komplette kjøkken fra IKEA.
4. Elektrisk tilkobling (hvis apparatet er levert uten ledninger og støpsler), vannog gasstilkobling som må utføres av en autorisert tekniker.
5. Be om avklaringer av innholdet i bruksveiledningen og spesifikasjoner om IKEA husholdningsapparatet.

For å garantere best mulig service ber vi deg om å nøye lese monteringsinstruksjonene og/eller bruksveiledningen før du kontakter oss.

Se siste side i denne håndboken hvor det finnes en komplett liste over godkjente IKEA serviceleverandører med tilhørende telefonnummer.

Viktig! For å garantere en raskere service anbefaler vi å bruke telefonnumrene på slutten av denne håndboken. For å bestille service henvises det til de spesifikke kodene til apparatet som finnes i siste del av denne håndboken. Før du kontakter oss må du sørge for å ha IKEA husholdningsapparatets produktkode for hånden (8 tall).

Viktig! TA VARE PÅ KVITTERINGEN! Den er kjøpsbeviset og må fremlegges for at garantien skal være gyldig. På kvitteringen finnes også navn og kode (8 tall) til IKEA-husholdningsapparatet du har kjøpt.

Trenger du mer hjelp?

For øvrige spørsmål som ikke er relatert til apparatets ettersalgsservice. Vennligst kontakt ditt nærmeste IKEA kundesenter. Vi anbefaler å lese apparatets dokumentasjon nøye før du kontakter oss.

Sisällys

L = Svart eller brun

N = Blå

+ = Gul / Grön

380V - 415V 2N\~

L1 L2 L3 N ⊕

L1 = Brun

L2 = Svart

N = Blå

⊕ = Gul / Grön

220V - 240V 2N \~ NL

Råd/rekommendationer

Lágt suð (eins og spennir)
