РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KOLSTAN 105.594.60 IKEA

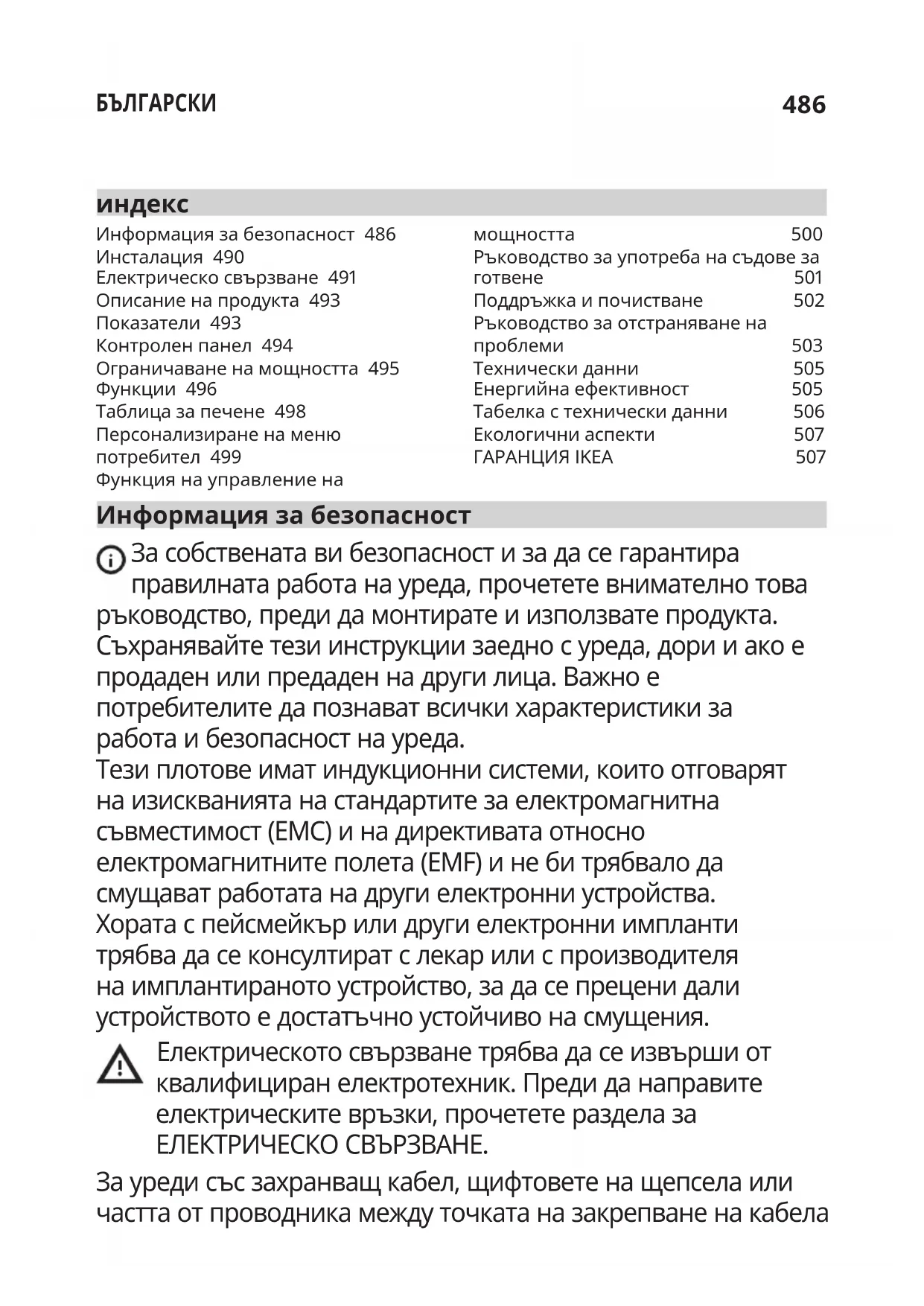

Вижте последната страница на това ръководство за пълния списък на определените от IKEA оторизирани сервисни центрове и телефонните номера в съответната страна.

Информация за безопасност 486	мощността	500
Инсталация 490	Ръководство за употреба на съдове за готвене	501
Електрическо свързване 491
Описание на продукта 493	Поддръжка и почистване	502
Показатели 493	Ръководство за отстраняване на проблеми	503
Контролен панел 494
Ограничаване на мощността 495	Технически данни	505
Функции 496	Енергийна ефективност	505
Таблица за печене 498	Табелка с технически данни	506
Персонализиране на меню	Екологични аспекти	507
потребител 499	ГАРАНЦИЯ IKEA	507
Функция на управление на

Информация за безопасност

За собствената ви безопасност и за да се гарантира правилната работа на уреда, прочетете внимателно това ръководство, преди да монтирате и използвате продукта. Съхранявайте тези инструкции заедно с уреда, дори и ако е продаден или предаден на други лица. Важно е потребителите да познават всички характеристики за работа и безопасност на уреда. Тези плотове имат индукционни системи, които отговарят на изискванията на стандартите за електромагнитна съвместимост (EMC) и на директивата относно електромагнитните полета (EMF) и не би трябвало да смущават работата на други електронни устройства. Хората с пейсмейкър или други електронни импланти трябва да се консултират с лекар или с производителя на имплантираното устройство, за да се прецени дали устройството е достатъчно устойчиво на смущения.

Електрическото свързване трябва да се извърши от квалифициран електротехник. Преди да направите електрическите връзки, прочетете раздела за ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ.

За уреди със захранващ кабел, щифтовете на щепсела или частта от проводника между точката на закрепване на кабела

и щифтовете трябва да са подредени така, че да позволят проводниците под напрежение да се измъкнат преди заземяващия проводник, ако кабелът се измъкне от щепсела.

• Производителят не може да бъде подведен под отговорност за повреди, предизвикани от неправилен или неподходящ монтаж.
• Проверете дали напрежението на захранващата мрежа съответства на посоченото на табелката с данни, която е поставена от вътрешната страна на продукта.
• Вградените устройства трябва да се монтират в системата в съответствие с нормативната уредба за прокарване на кабели.
• За уреди от Клас I, проверете дали мрежата за битово електрозахранване разполага с подходящо заземяване
• Свържете уреда към електрическата мрежа чрез многополюсен превключвател.
• Ако захранващият кабел е повреден, трябва да бъде сменен от производителя, от оторизиран сервизен център или от квалифициран техник, за да се избегнат всякакви рискове.

ПРЕДУПРЕЖДЕНИЕ: Махнете защитните фолиа, преди да монтирате уреда.

- Използвайте само предоставените с уреда винтове и компоненти за монтаж.

ПРЕДУПРЕЖДЕНИЕ: Неспазването на тези инструкции за

монтаж с посочените винтове и закрепващи елементи може да създаде опасност от електрически удар.

- Дейностите по почистване и обслужване не трябва да се извършват от деца, освен когато са под наблюдението на възрастен.

- Наблюдавайте децата и не позволявайте да си играят с уреда.

- Този уред не бива да се използва от лица (включително деца) с намалени сетивни или психо-физически

способности или без опит и познания, освен ако не са внимателно наблюдавани и инструктирани от лице, отговарящо за тяхната безопасност, относно безопасното използване на уреда.

- Този уред може да се използва от деца на възраст над 8 години и от лица с намалени сетивни или психо-физически способности или без достатъчен опит и познания, при условие че са внимателно наблюдавани и инструктирани относно безопасното използване на уреда и възможните опасности. Не позволявайте на деца да си играят с уреда.

ПРЕДУПРЕЖДЕНИЕ: Уредът и достъпните му части се

нагорещяват изключително много по време на използване.

Много внимавайте да не докосвате нагревателните елементи.

Не разрешавайте на деца на възраст под 8 години да се доближават до уреда, освен ако не са под постоянно наблюдение.

ПРЕДУПРЕЖДЕНИЕ: Ако по повърхността се появят пукнатини, изключете уреда, за да избегнете опасност от електрически удар.

• Не задействайте уреда, ако повърхността е напукана или ако има видими повреди в дебелината на материала.
• Не докосвайте уреда, ако ръцете или тялото ви са влажни.
• Не почиствайте продукта с уреди за почистване с пара.
• Не оставяйте върху плота метални предмети, като ножове, вилици, лъжици и капаци на тенджери, тъй като може силно да се нагорещят.
• След употреба изключвайте плота със съответния ключ, не разчитайте на сензорите за съдове върху плота.

ПРЕДУПРЕЖДЕНИЕ: Когато готвите с олио или мазнина, не оставяйте съда без надзор върху плота, тъй като има опасност да възникне ситуация на опасност и да

настъпи пожар. НИКОГА не опитвайте да угасите пламъка с вода; вместо това изключете уреда и потушете пламъка например с капак на тенджера или с противопожарно одеяло.

ВНИМАНИЕ: Не оставяйте уреда без надзор по време на готвене. Не оставяйте уреда без надзор, дори по време на кратко готвене.

- Уредът не е проектиран за включване с външен таймер или с отделна система с дистанционно управление.

ПРЕДУПРЕЖДЕНИЕ: Опасност от пожар: не поставяйте предмети върху готварските повърхности.

• Уредът трябва да се монтира така, че да може да се изключва от електрическата мрежа чрез прекъсвач с отвор между контактите (3 mm), който осигурява пълно изключване при претоварване от категория III.
• Никога не излагайте уреда на влияния от околната среда (дъжд, слънце).
• Дръжте опаковъчните материали далеч от достъпа на деца и животни.
  • Включвайте уреда директно към захранващата мрежа.
• Не включвайте уреда в адаптери, разклонители с множество гнезда или удължители.
• Никога не го използвайте за цели, различни от предназначението.
  • Фритюрниците трябва да се наблюдават постоянно по време на употреба: прегрялото масло може да се запали.
• Не използвайте уреда с външен таймер или с отделна система с дистанционно управление.
• Никога не монтирайте уреда зад декоративна вратичка, за да избегнете прегряване.
• Никога не стъпвайте върху уреда, за да не го повредите.
• Не оставяйте горещи съдове върху ръба, за да не повредите силиконовите уплътнения.

Инсталация

По време на монтажа задължително трябва се спазват действащите закони, наредби, директиви и стандарти (правилата и разпоредбите за електрическа безопасност, правилно рециклиране в съответствие с разпоредбите и т.н.) в страната на употреба!

• За повече информация относно монтажа вижте инструкциите за монтаж.
• Не поставяйте силиконов уплътнителен материал между уреда и работния плот.
• Уверете се, че под плота има достатьчно пространство за циркулация на въздух. Вижте инструкциите за монтаж.
• Долната повърхност на уреда се нагорещява. Ако го монтирате над чекмеджета, непременно монтирайте под уреда разделителен панел от незапалим материал, за да няма достъп до долната му повърхност. Вижте инструкциите за монтаж.
• Вентилацията на уреда трябва да отговаря на инструкциите на производителя.
• Създайте преден отвор от най-малко 28 см2 в кухненския блок, който трябва да помещава котлона, за да позволява правилна вентилация на продукта.

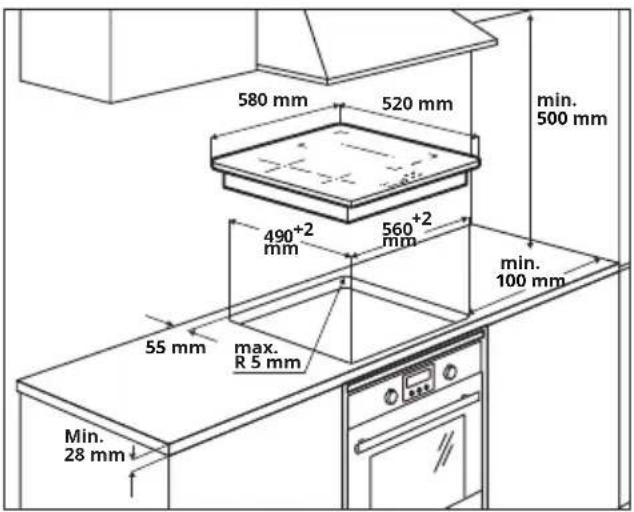

Изисквания относно кухненските шкафове

- Ако монтирате уреда върху запалими материали, стриктно

спазвайте нормативната уредба за нисковолтови инсталации и пожаробезопасност.

• Компонентите за вграждане (от пластмаса и фурнирован дървен материал) трябва да се полагат с термоустойчиви лепила (мин. 85°C): използването на неподходящи материали и лепила може да доведе до деформация или отделяне на компонентите.
• Използването на декоративни дървени рамки около плота зад уреда е разрешено, при условие че минималното разстояние съответства на посоченото на монтажните чертежи.

580 mm 520 mm min. 500 mm 490+2 mm 560+2 mm min. 100 mm 55 mm max. R 5 mm Min. 28 mm

• За повече информация относно монтажа вижте инструкциите за монтаж.
• Ако под плота няма фурна, монтирайте под плота разделителен панел, като спазвате инструкциите за монтаж.

Електрическо свързване

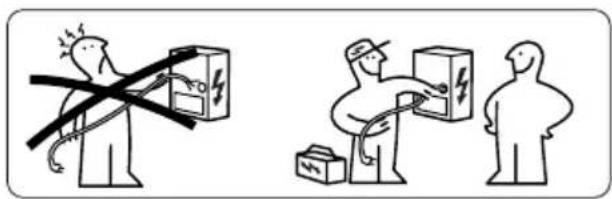

ПРЕДУПРЕЖДЕНИЕ: Всички

електрически връзки трябва да се извършват от квалифициран електротехник.

• Преди да извършите връзките, проверете дали номиналното напрежение на уреда, показано на съответната табелка с данни, съответства на захранващото напрежение на мрежата. Табелката с данни е поставена отдолу на плота.
• Използвайте единствено оригинални компоненти, предоставени от услугата за резервни части.
• Уредът не е оборудван с кабел за свързване към мрежата. Закупете правилния кабел от специализиран магазин.
• Ако са повредени, сменете захранващите кабели със съответните оригинални резервни кабели. Свържете се с телефонния център на вашия магазин IKEA.

Внимание! Не заварявайте нито един от кабелите!

Електрическо свързване

• Придържайте се към схемата за свързване (разположена от долната страна на продукта).
• Този уред представя свързване от типа "У" и се нуждае от кабел за захранване H05V2V2-F. Кабельт има нужда от задължителни терминални накрайници. Съгласно регламент IEC използвайте за монофазното свързване: захранващ кабел 3 x 4 mm², за двуфазната връзка: захранващ кабел 4 x 2,5 mm² и за свързване в Холандия: захранващ кабел 5 x 2,5 mm². Външен диаметър на захранващия кабел: мин. 8 mm - макс. 12 mm. Моля, спазвайте специфичните национални регламенти.
• Свързващите клеми са достъпни, като се свали капака на свързващата кутия.
• Уверете се, че характеристиките на електрозахранването в дома (напрежение, максимальна мощност и максимален ток) са съвместими с тези на уреда.
• Свържете уреда както е показано на схемата (в съответствие с мрежовото напрежение и действащия в страната стандарт).

Схема на свързване от страната на къщата

220V-240V 1N\~

L N

L = Черен или кафяв

N = СИН

=Жълт / Зелен

380V - 415V 2N\~

L1 L2 L3 N ⊕

L1 = Кафяв

L2 = Черен

N = СИН

=Жълт / Зелен

220V - 240V 2N \~ NL

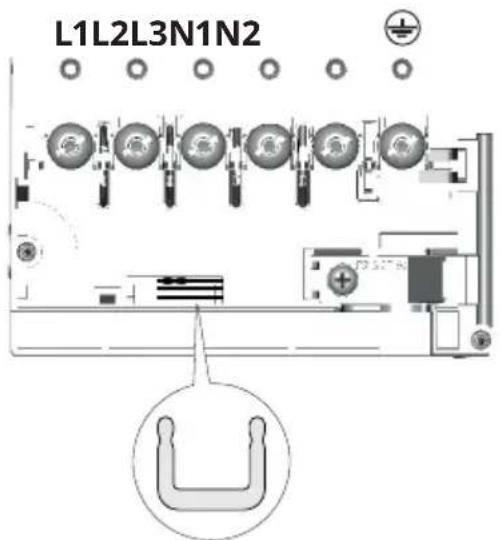

Схема на свързване от страната на продукта.

Поставете токови разклонители между клемите, както е показано.

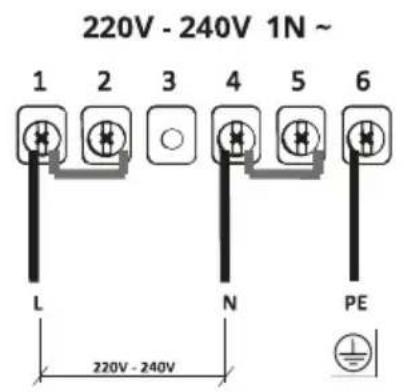

220V - 240V 1N ~ 1 2 3 4 5 6 L N PE 220V - 240V

L = Черен или кафяв

N = СИН

=Жълт / Зелен

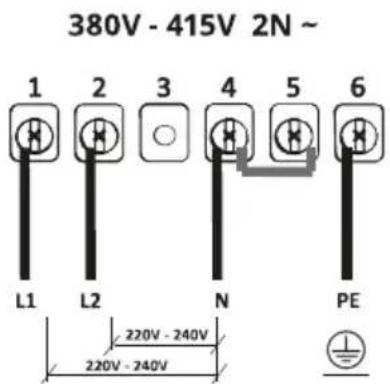

380V - 415V 2N ~ 1 2 3 4 5 6 L1 L2 N PE 220V - 240V 220V - 240V

L1 = Кафяв

L2 = Черен

N = СИН

=Жълт / Зелен

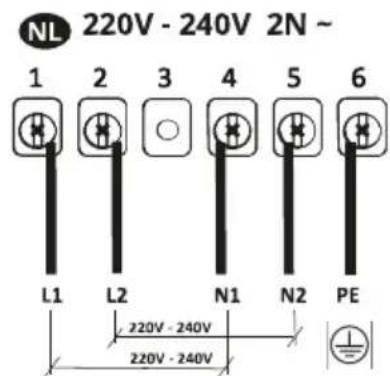

NL 220V - 240V 2N ~ 1 2 3 4 5 6 L1 L2 N1 N2 PE 220V - 240V 220V - 240V

L1 = Кафяв

L2 = Черен

N1 = СИН

N2 = Син

=Жълт/Зелен

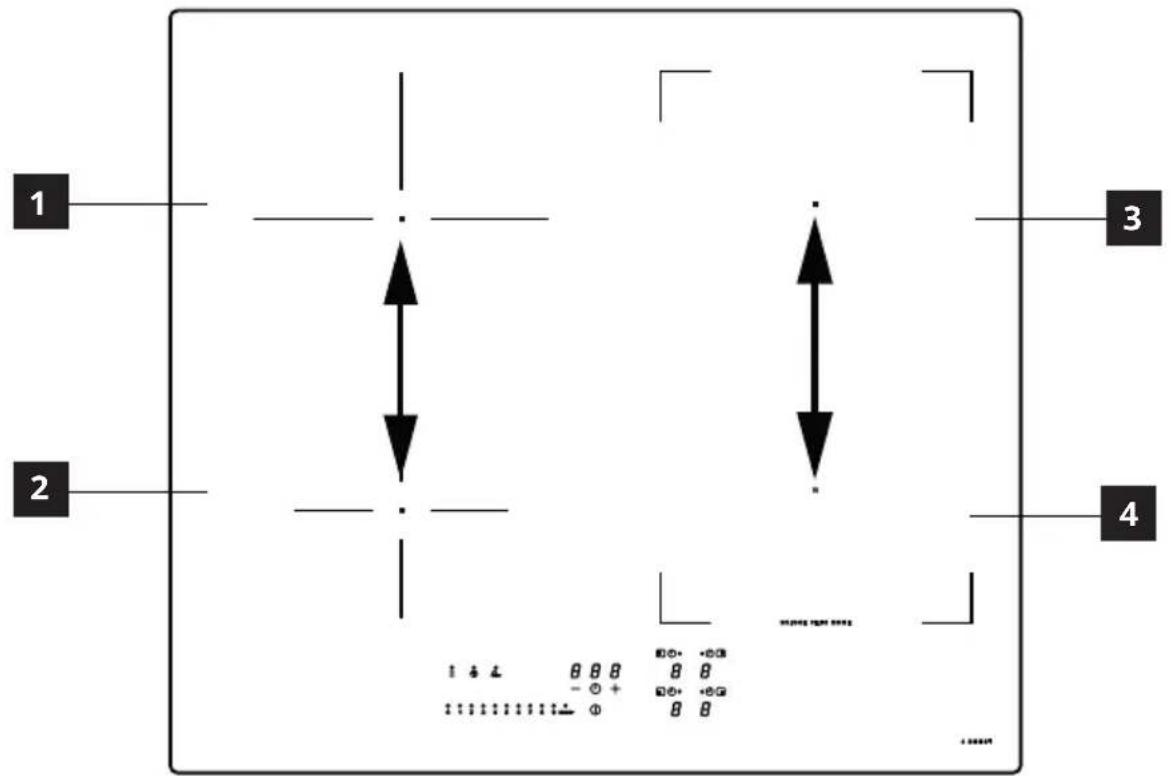

1 Единична зона за готвене (200 mm) 2300 W, с функция Booster (усилвател) от 3000 W.
2 Единична зона за готвене (145 mm) 1400 W, с функция Booster (усилвател) от 1850 W.
3 Единична зона за готвене (210x190 mm) 2100 W с функция Booster (усилвател) от 3000 W.
4 Единична зона за готвене (210x190 mm) 2100 W с функция Booster (усилвател) от 3000 W.
5 Контролен панел
3 + 4 Зона за готвене подлежаща на комбиниране (210 x 380 mm) 3000 W, с функция Booster (усилвател) 3700 W.

Показатели

Откриване на съд

Всяка от зоните за готвене е снабдена със система за откриване на поставен съд. Системата за откриване на съд разпознава съдове с основа от магнитен метал, подходящи за използване с индукционни плотове.

Ако махнете съда по време на готвене или използвате неподходящ съд, на дисплея се показва символ

Индикатор за остатъчна топлина

Индикаторът за остатъчна топлина е функция за безопасност; която показва, че повърхността на зоната за готвене е все още с температура над 50 °C и следователно има опасност от изгаряне при докосване с голи ръце. Знакът, съответстващ на съответната зона за готвене показва .Н

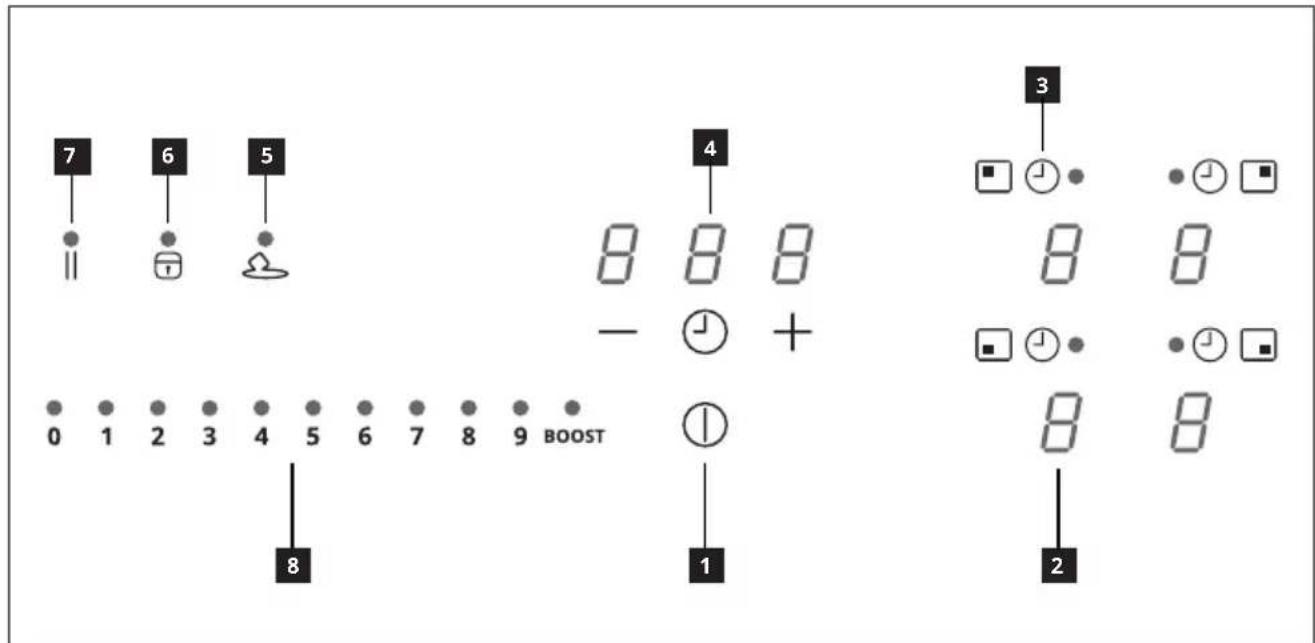

Контролен панел

7 6 5 8 8 8 - ⏻ + 3 0 1 2 3 4 5 6 7 8 9 BOOST 8 1 2 8 8

1 Вкл./Изкл.
2 Индикатор за нивото на мощност
3 Символ на таймер
4 Управление на таймера и индикатор на времето за готвене
5 Бутон на функция Топене
6 Бутон на функция Блокиране
7 Бутон на функция Пауза
8 Клавиатура за прехвърляне

Зоните за готвене могат да бъдат активирани, при натискане на референтен знак B3накът светва по-силно, за да потвърди операцията.

Когато се позиционира една тенджера върху една от 4-те зони за готвене, плотът за готвене автоматично отчита присъствието й и светва съответния знак за го активира.

Ако няма тенджери или други предмети върху плота за готвене, знаците не са видими.

На контролния панел избираемите функции са винаги видимите, но осветени с нисък интензитет. Изберете функциите, като докоснете съответния символ.

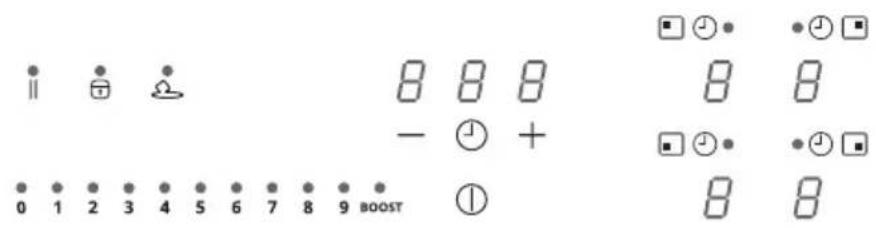

Ограничаване на мощността

■ 1 ■ 2 ■ 8 8 8 - ⏻ + ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST 0 1 2 3 4 5 6 7 8 9 ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST

При първото свързване към битово електрозахранване техникът трябва да зададе мощността на зоните за готвене на плота съобразно действителните възможности и капацитет на електрозахранването.

Ако това не е необходимо, можете директно да включите плота, като използвате или в противен случай изпълнете процедурата, описана по-долу, за да влезете в менюто.

Включете плота в електрическата мрежа

1. Всички знаци светват за няколко секунди, след това се изключват и само мига.
2. Натиснете и задръжте натиснат 🚙️: знаците на зоните за готвене обозначават 5.
3. Задръжте натиснат , започнете да натискате знаците на зоните, които се движат обратно на часовниковата стрелка, започвайки от долната вдясно.

Десният заден знак показва и една цифра, указава типа меню. Предният десен знак показва една цифра, която зависи от параметрите, посочени в избора.

Изберете знака с Си натиснете " 8 " на лентата за мощност.

Изберете друг знак и изберете правилната настройка.

Виж следната таблица за спецификациите:

Стойност на летва на мощността	kW Забележки
0 7,4 kW Стандартна първоначална настройка
1 6 kW
2 5 kW
3 4 kW
4 3,5 kW
5 3 kW
6 2,5 kW

След като въведете правилната стойност, , потвърдете чрез докосване и задържане Ⓙ

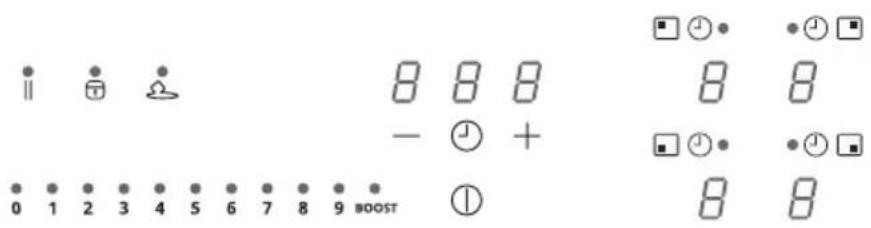

Функции

■ □ ● ● □ || ■ ■ 8 8 8 - ⏱ + □ □ ● ● □ ● ● ● ● ● ● ● ● ● ● ● ● ● 0 1 2 3 4 5 6 7 8 9 BOOST ① 8 8

Заключване за деца	Тази функция предотвратява неволно включване на уреда.
	За активиране: ако е налична тенджера върху плота за готвене, натиснете и задръжте натиснат за 3 секунди съответния знак. Ако не е налична тенджера върху плота за готвене, натиснете и задръжте натиснат за 3 секунди един от 4-те знака (не са видими) до точката от лявата страна. Отпуснете и плъзнете пръст от 0 до 9 по дължината на лентата за мощност, която ще визуализира последователността на функциониране. Всички знаци показват Описаните операции трябва да приключат в рамките на 10 секунди.
	За деактивиране: натиснете и задръжте натиснат за 3 секунди един от 4-те знака на зоните за готвене. Отпуснете и плъзнете пръст от 9 до 0 по дължината на лентата за мощност, която ще визуализира последователността на функциониране. Описаните операции трябва да приключат в рамките на 10 секунди.
Блокиране	Възможно е да блокирате функциите на плота за готвене по време на употреба, например за почистване на плота за готвене. Функцията остава активна, дори ако плотът за готвене бъде изключен и включен отново. В случай на прекъсване на захранването, функцията се изключва.
	За да се активира: натиснете 📄 задръжте натиснат за 1 секунда.
	За деактивиране: натиснете 📄
Усилване на мощността	Всяка зона за готвене може да бъде настроена на допълнително ниво на мощност за максимум 5 минути.
	За да се активира: изберете една от 4-те зони за готвене и изберете стойността "BOOST" на лентата за мощност. Съответният знак показва ⚫
	За да се деактивира: изберете една от другите възможни стойности на лентата за мощност.
Таймер на зоните за готвене	Таймерът позволява да се изключи една определена зона за готвене след изтичане на зададеното време. Зоните за готвене могат да бъдат програмирани по отделно, тъй като всяка една от тях разполага със собствен таймер.
	За да активирате: С работеща зона за готвене, натиснете съответния символ 📍 за да получите достъп до командите за управление на таймера за тази зона. З-те знака показват "000". Натиснете "+" или "-" , за да зададете обратното броене на таймера. [Н647] Не докосвайте нищо в рамките на 10 секунди, за да потвърдите зададеното време. След като обратното броене приключи, знаците се нулират и се издава звуков сигнал. Функцията може да бъде прекъсната чрез натискане на произволен бутон. Ако таймерът е активен за повече зони за готвене, 3-те знака винаги ще показват таймера, който е най-близо до изтичане на времето.
	За да се деактивира: при функционираща зона за готвене, натиснете съответния символ 🏻 за да получите достъп до командите за управление на таймера за тази зона. Задайте трите знака на "000" като използвате "+" или "-" .
Таймер(общ)	Таймер с аларма за обща употреба.
	За да активирате: включете плота за готвене, като проверите дали няма налични тенджери или активни зони за готвене.З-те знака за командите за управление на таймера показват "- - -".Натиснете знака, за да влезете в менюто на таймера и за да визуализирате " 0 0 0 ".Натиснете "+" или "-" , за да зададете обратното броене на таймера.Не докосвайте нищо в рамките на 10 секунди, за да потвърдите зададеното време.След като обратното броене приключи, знаците се нулират и се издава звуков сигнал.Функцията може да бъде прекъсната чрез натискане на произволен бутон.Повторете описаните операции, за да промените стойността на обратното броене.
	За активиране: включете плота за готвене, като проверите дали няма налични тенджери или активни зони за готвене.Натиснете знака за достъп до менюто на таймера и използвайте "+" и "-" , за да настроите дисплея на " 0 0 0 ".
ФункцияТопене	За да активирате: изберете една от 4-те зони за готвене и натиснете .Знакът на избраната зона показва.
	За деактивиране: натиснете или натиснете .
ФункцияНагряване	Тази функция се използва за загряване на тенджера на максимальна мощност, преди да продължите готвенето до избрано ниво. Интервалът от време, в който зоната за готвене се поддържа на максимальна мощност, зависи от крайното зададено ниво на готвене. Виж таблицата:[IMAGE]За да активирате, с една тенджера върху плота за готвене и избраната зона за готвене, натиснете и задръжте натиснат за 3 секунди избраната стойност (от 1 до 8) на лентата за мощност. Дисплеят на съответната зона за готвене показва "А".Възможно е да се увеличи нивото на готвене, но при неговото намаляване се деактивира функцията.Може да се деактивира и с докосване и задържане за 3 секунди на бутона на дадената зона за готвене.
Функция Пауза	Тази функция позволява да се постави в пауза/да се рестартира всяка активна функция върху плота за готвене, като се намали мощността, налична в зоната за готвене и като се нулират всички функции. Ако функцията Пауза не бъде изключена в рамките на 10 минути, плотът за готвене се изключва автоматично.
	За да активирате: С една тенджера върху плота за готвене и избраната зона за готвене, натиснете и задръжте натиснат бутона на функцията Пауза за поне 1 секунда. Всички дисплеи показват //
	За изключване: натиснете и задръжте натиснат за 1 секунда, докато мига. Натиснете произволен бутон в рамките на 10 секунди. Функцията се деактивира и плотът за готвене продължава с предходните настройки.

НивоМощност	Таймер
1 48 секунди
2	144 секунди
3 230 секунди
4 312 секунди
5 408 секунди
6 120 секунди
7 168 секунди
8 216 секунди
9 не е налично
Р не е налично

Функции наИзвикване	Тази функция се използва за достъп до настройките на функциониране наплота за готвене, в случай на неволно изключване или внезапно прекъсване назахранването.
	Когато плотът за готвене се изключи, ако се включите в рамките на 6 секунди чрездокосване на ⏻, бутонът II мига за 6 секунди. Натиснете бутона за да възстановитепредварително зададените функции. Издава се звуков сигнал за да потвърди операцията.
Комбиниранрежим(функция“мост”)	Тази функция ви позволява да се свържат 2 зони за готвене, за да ги използвате иуправлявате като една единствена по-голяма зона за готвене. Това предлага възможност дасе използват тенджери с по-обширно дъно.Зоните за готвене, които могат да бъдат избрани за тази функция, са единствено тезидясно.
	За да активирате/деактивирате: натиснете едновременно знаците от за дясната страна назона за готвене, за да изберете 2-те зони, които да бъдат свързани в мост, докато се появизнакът за да посочи, че функцията е активирана. Другият знак се използва за да сезададе нивото на мощност.

Таблица за печене

Ниво на мощност	Метод на готвене Да се използва за
1 Разтопяване, леко затопляне Масло, шоколад, желатин, сосове
2 Разтопяване, леко затопляне Масло, шоколад, желатин, сосове
3 Затопляне Ориз
4	Продължително готвене,сгъстяване, задушаване	Зеленчуци, картофи, сосове, плодове,риба
5	Продължително готвене,сгъстяване, задушаване	Зеленчуци, картофи, сосове, плодове,риба
6	Продължително готвене,варене	Паста, супи, варено месо
7 Леко пържене		Рьощи (картофени пръжки), омлети,панирани и пържени храни, колбаси
8	Пържене, пържене въвфритюрник с мазнина	Месо, пържени картофи
9	Бързо пържене при високатемпература	Стек
Р Бързо загряване Кипване на вода

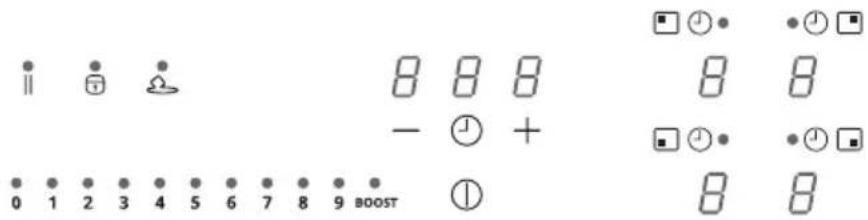

Персонализиране на меню потребител

Натиснете отново и задръжте натиснат за 3 секунди.

1. Бутонът започва да мига.
2. Натиснете и задръжте натиснат || : знаците на зоните за готвене обозначават 5.
3. Задържайки , започнете да натискате знака на зоните за готвене, като продължите по посока на часовниковата стрелка, започвайки от тази долу отляво.

Левият заден знак показва алтернативно Щи цифра от 2 до 7, показваща типа на менюто. Предният ляв знак показва една цифра, която зависи от параметрите, посочени в избора.

Изберете една цифра на лента за мощност за достъп до менюто на настройки и въведете една стойност.

Виж следната таблица за спецификациите:

Код на меню	Описание Стойност
U2	Меню за управление на силата на звука на бутоните.	0 (изключен звук) - 1 (мин.) - 3 (макс.)
U3	Меню за управление на силата на звука на брояча на минути.	0 (изключен звук) - 1 (мин.) - 3 (макс.)
U4	Меню за управление на нивото на яркост на дисплея.	0 (макс.) - 9 (мин.)
U5	Меню за управление на захранването на обратното броене.	0 (деактивирана анимация) - 1(деактивирана анимация)
U6	Меню на функцията за разпознаване на присъствие на тенджера.	0 (активен) - 1 (не е активен)
U7	Меню за управление в края на обратното броене.	0 (продължително мигане и изключване)1 (десет мигания и изключване)2 (едно мигане и изключване)

След като въведете правилната стойност, потвърдете като докоснете и задържите за ②секунди.

За да излезете от менюто без да запазвате, натиснете

Ако не се извърши никаква операция, потребителското меню се затваря след 1 минута.

Функция на управление на мощността

Този уред има функция на електронно управление на мощността. Вижте илюстрацията.

Тази функция контролира подаването на максимальната мощност от 3700 W между зоните за готвене, използвани в комбиниран режим (1+2 и 3+4), оптимизирайки дистрибуцията на мощност и избягвайки ситуации на свръх натоварване на системата.

Плотът е със зададена настройка за пълна мощност – функцията разделя мощността между зоните за готвене използвани в комбиниран режим и автоматично намалява мощността на други зони за готвене, ако е необходимо (последната команда има най-висок приоритет).

Плотът е със зададена настройка за ограничаване на мощността – функцията разделя мощността между зоните за готвене и не позволява да се зададе мощност за другите зони за готвене, която да надвишава ограничението (за да увеличите мощността на определена зона за готвене, трябва да се намали ръчно настройката за мощност на другите зони).

Пример:

Ако за зона за готвене 1 се избере допълнително ниво на мощност BOOST, зоната за готвене 2 не може едновременно да превишава нивото на мощност 9 и ще бъде ограничена автоматично.

Ръководство за употреба на съдове за готвене

Какви съдове да използвате

Използвайте само тенджери и тигани с дъно от феромагнитен материал, подходящ за индукционни плотове:

• чугун
• емайлирана стомана
• въглеродна стомана
- неръждаема стомана (но не всяка)
- алуминий с феромагнитно покритие или феромагнитен слой

За да разберете дали съдът е подходящ, огледайте го за символа обикновено е отпечатан на дъното). Можете също

да доближите един магнит до дъното на тенджерата. Ако магнитьт залепне за дъното, съдът е подходящ за индукционни плотове. За оптимална ефективност, винаги използвайте тенджери и тигани с плоско дъно, което разпределя топлината равномерно. Ако дъното не е плоско, това ще се отрази на мощността и топлопроводимостта.

Как да използвате съдовете

Минимален диаметър на тенджерата за различните зони за готвене За правилна работа на плота, съдът трябва да е с подходящ минимален диаметър и да покрива една или повече от точките за ориентир, които са отбелязани върху плота. Винаги използвайте зоната за готвене, която е най-подходяща за диаметъра на дъното на съда.

Зона за готвене	Диаметър на дъното на съда за готвене
	мин.(препоръчителен)	макс.(препоръчително)
Заден ляв	10 mm 200 mm
Преден ляв	110 mm 145 mm
Заден десен	110 mm 190 mm
Преден десен	110 mm 190 mm
Дясна ком-бинирана зона за готвене	190 mm 370 mm

Празни съдове и съдове с тънко дъно

Не нагрявайте празни съдове или съдове с тънко дъно, тъй като плотът няма да може да следи температурата и да се изключи автоматично, ако стане твърде висока, а това може да доведе до повреда на съда или на повърхността на плота. Ако това се случа, не пипайте нищо и изчакайте всичко да се охлади.

Ако се появи съобщение за грешка, вижте "Ръководство за Отстраняване на неизправности".

Съвети

Шумове по време на готвене

Когато зоната за готвене е активна, е възможно да издава кратки шумове. Това е характерно за всички зони за готвене от керамично стъкло и не оказва влияние върху работата и експлоатационния срок на уреда. Шумът зависи от използваните съдове за готвене. Ако е силен и дразнещ, може да се замени съдът.

Нормални звуци от индукционния плот

Индукционната технология се основава на създаването на електромагнитни полета за генерране на топлина директно на дъното на тенджерите. Тенджерите и тиганите могат да предизвикат шум или вибрации в зависимост от начина, по който са произведени. Тези шумове могат да бъдат описани, както следва:

Леко бръмчене (подобно на това на трансформатор)

Този шум се появява, когато температурата на готвене е висока. Зависи от количеството енергия, прахвърлена от котлона към тенджерата. Шумът спира или намалява, когато нивото на топлина е намалено.

Леко свиркане

Този шум се появява, когато съдът за готвене е празен. Шумът спира, когато налеете течности или храна в съда.

Пращене

Този шум се появява, когато тенджерата се състои от няколко припокриващи се слоеве. Дължи се на вибрациите на

повърхностите, дължащи се на различни материали, влизащи в контакт помежду си. Шумът, произведен от тенджерата и може да варира в зависимост от количеството храна или течности и метода на готвене (напр. варене, готвене, пържене).

Силно свирене

Този шум се появява, когато тенджерата е изработена от различни материали, наслоени един върху друг, а също когато тя се използва при максимально ниво и върху две зони за готвене. Шумът спира или намалява, когато нивото на топлина е намалено.

Тези звуци са нормални Шумове от вентилатор

За правилното функциониране на електронната система, температурата на

зоната на готвене трябва да се регулира. За тази цел плотът е оборудван с охлаждащ вентилатор, който се включва, за да намали и регулира температурата в електронната система. Вентилаторът може да продължи да работи дори след изключване на котлона, ако отчетената температура е все още твърде висока.

Ритмични шумове, подобни на стрелките на часовник.

Този шум се появява, само когато поне три зони за готвене са в експлоатация и изчезва или намалява, когато две бъдат изключени. Тези шумове, описани като нормални явления на индукционната технология, не трябва да се считат за дефекти.

Поддръжка и почистване

• Никога не използвайте абразивни гъби, домакинска тел, солна киселина или други продукти, които могат да надраскат или да оставят петна по повърхността.
• Храна, паднала или залепнала на повърхността или по функционалните или декоративни елементи на плота, не бива да се консумира.
• Изключвайте уреда или изваждайте щепсела от контакта, преди да извършвате дейности по поддръжката.
• Почиствайте уреда след всяка употреба, за да избегнете загаряне на падналата на повърхността му храна. Загорелите остатъци се почистват много по-трудно.
• За всекидневни замърсявания използвайте мека кърпа или гъба с подходящ препарат. За използваните препарати за почистване спазвайте препоръките на производителя. Препоръчително е да се използват щадящи препарати.
• Отстранявайте загорелите остатъци, например прекипяло мляко, със стъргалка за стъклокерамика, докато плотът е още горещ. За използваните

стъргалки спазвайте препоръките на производителя.

• Отстранявайте храни, съдържащи захар, например мармалад, който се е разлял при печене, със стъргалка за стъклокерамика, докато плотът е още горещ. В противен случай останалото замърсяване може да повреди стъклокерамичната повърхност.
• Отстранявайте разтопената пластмаса със стъргалка за стъклокерамика, докато плотът е още горещ. В противен случай останалото замърсяване може да повреди стъклокерамичната повърхност.
• Отстранявайте варовиковите накипи с малко количество разтвор за премахване на накип, например оцет или лимонов сок, след като плотът се охлади. След това почистете отново с влажна кърпа.
• Не режете и не приготвяйте храна върху повърхността и не изпускайте върху нея твърди предмети. Не влачете тигани или чинии по повърхността.
• Не почиствайте с уреди за почистване с пара.

Ръководство за отстраняване на проблеми

Код нагрешка	Описание	Възможна причина загрешката	Решение
ER03	Плотът се изключваслед 10секунди.	Отчита се едно продължително активиране на бутоните.Вода или тенджера, наличнавърху контролния панел.	Съберете водата/махнете съда от стъклото/панела за управление
ER21	Плотът се изключва.	Вътрешната температура на електронните части е твърдевисока.	Оставете готварския плот да се охлади.Проверете дали готварският плот разполага с достатъчна вентилация.Ако грешката не бъде отстранена,свържете се с Отдел Техническо Обслужване.
E2	Съответнатазона заготвене еизключена.	Празна или неподходяща тенджера.Температурата на тенджерата или повърхността на плота от стъклокерамика е твърдевисока.Температурата на електронните компоненти е твърдевисока.	Оставете готварския плот да се охлади.Използвайте подходяща тенджера.Не затопляйте празни съдове.
E3	Съответнатазона заготвене еизключена.	Неподходяща тенджера.Тенджерата губи магнитните си свойства и може да повреди индукционния котлон.	Използвайте подходяща тенджера.Грешката автоматично се изтрива след 8 секунди и зоната за готвене може да се използва отново.В случай на допълнителни грешки е необходимо да се смени тенджерата.Ако грешката не бъде отстранена,свържете се с Отдел Техническо Обслужване.
E6	Зоната заготвене не севключва.	Напрежението и/или честотата на захранването са извън обхвата.	Проверете напрежението и/или честотата на мрежата.Ако е необходимо, се свържете с Отдел Техническо Обслужване.
E8	Зоните заготвене саизключени.	Повреда на вентилатор.Вентилаторът е запушен от прах или нишки.	Почистете вентилатора и извадете всички чужди тела.Ако грешката не бъде отстранена,свържете се с Отдел Техническо Обслужване.
EH	Съответнатазона заготвене еизключена.	Температурният датчик на зоната за готвене е блокиран.Не се открива достатъчна промяна в температурата след включване на плота.	Изключете плота и го включете отново, след като се е охладил.Ако грешката не бъде отстранена,свържете се с Отдел Техническо Обслужване.
E4E5E7E9ER20ER22ER31ER36ER42ER47EA	Изключете плота от захранването.Изчакайте няколко секунди и свържете плота към захранването.Ако проблемът продължава, се обадете на сервизния център и посочете кода на грешка, който е показан на дисплея.

Техническо обслужване и ремонти

• Уверете се, че техническото обслужване на електрическите компоненти се възлага само на производителя или на техници от обслуживащия сервис.
• Повредените кабели трябва да се сменят само от производителя или от техници от обслуживащия сервис.

Ако възникне неизправност, опитайте да я отстраните, следвайки насоките за отстраняване на неизправности. Ако проблемът не може да бъде решен, свържете се с ваши магазин IKEA или с Отдел Обслужване на Клиенти.

Пълен списък на центровете за обслужване на клиенти, определени от IKEA

и свързаната с тях информация за контакт е представена на последната страница на това ръководство.

Когато се свързвате с центъра за следпродажбен сервис, посочвайте следната информация:

• вид неизправност
• модел на уреда (Арт./Код)
• сериен номер (S.N.)
  Тази информация е посочена на табелката с данни. Табелката с данни е поставена от долната страна на уреда.

Ако сте използвали уреда неправилно или монтажът не е извършен от квалифициран електротехник, посещението на техник от центъра за следпродажбен сервис или от сервиса на търговеца няма да е безплатно дори по време на гаранционния срок.

Технически данни

		Единица Стойност
Вид уред Вграден плот
Размери	Ширина mm		580
	Дълбочина mm		520
	Мин./макс. височина mm		54
Обща мощност W			7400

Параметър Стойност
Напрежение/честота на електрозахранването	220-240 V, 50 Hz; 220 V, 60 Hz2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Тегло на уреда 8,8 kg

Енергийна ефективност

Идентификатор на модел	KOLSTAN805.594.66105.594.60
Брой на зоните за готвене 4
Брой зони за готвене, които могат да бъдат комбинирани	1 - Дясна
Технология за готвене Индукционен нагревател
Размери на подлежаща на комбиниране зона за готвене	Дясна 210 x 380 mm
Размери на зона за готвене	Задна лява ∅ 200 mm
	Предна лява ∅ 145 mm
	Предна дясна 210 x 190 mm
	Задна дясна част 210 x 190 mm
Консумация на енергия за зона за готвене, която може да се комбинира	192 Wh/kg
Консумация на енергия на зона за готвене	Задна лява 185 Wh/kg
	Предна лява 181 Wh/kg
Потребление на енергия на плота за готвене (готвене на ток)	186 Wh/kg

Информация за продукта съгласно наредба на ЕС № 66/2014 Референтни стандарти:

EN/IEC 60350-2

EN/IEC 50564

Този уред е проектиран, произведен и предлаган на пазара в съответствие с изискванията на Директивите на СЕЕ.

"Техническите данни са посочени върху табелката с данни, която е поставена отдолу на уреда."

Информация за продукта съгласно регламент UK Референтни стандарти:

BS EN 60350-2

BS EN 50564

Уредът е проектиран, произведен и предлаган на пазара в съответствие с изискванията на Директивите.

"Техническите данни са посочени върху табелката с данни, която е поставена отдолу на уреда."

Табелка с технически данни

KOLSTAN 805.594.66 23199 Made in Italy © 1997 IKEA SYSTEMS BY: 2019 IUSA of Denmark & the 4500 W/1997 IKEA European delivery HEAV of Sweden Model: KOLSTAN 805.594.66 220-240V; 50Hz; or 220V; 60Hz; 2N ~ 380-415 V 50 Hz 2N ~ 380 V 60 Hz Serial No: TOT. 7400 W CE UK CA Type: 7000 Ref.108001 58 4B R01 1G2 UI · 9000061689 009000061689Z1514033 Made in Italy 108.0688.771 9000061689 009000061689Z1514033 108.0688.771Z1514033

Изображението, представено по-горе представя табелката с данни на уреда. Серийният номер е специфичен за всеки продукт.

Уважаеми клиенти, молим да запазите допълнителната табелка с данни, приложена на корицата на Инструкциите за безопасност.

По този начин можем по-добре да ви обслужим, като идентифицираме с точност котлона, който сте закупили, в случай че се нуждаете от нашето обслужване в бъдеще. Благодарим Ви за съдействието!

Екологични аспекти

Изхвърляне на домакинските уреди

- Символът върху продукта или неговата опаковка показва, че този продукт не трябва да се изхвърля заедно с битовите отпадъци. Продуктът трябва да се предаде в специализиран център за рециклиране на електрическа и електронна апаратура. Като се погрижите за правилното изхвърляне на този продукт, вие ще помогнете за предотвратяването на възможни негативни последици за околната среда и за здравето, които могат да настъпят след неправилно изхвърляне. За по-подробна информация относно рециклирането на този продукт се обърнете към местната градска управа, фирмата за събиране на домакински отпадъци или магазина, от който сте закупили уреда.

Изхвърляне на опаковъчните материали

Материалите със символа могат да се рециклират. Изхвърлете опаковъчните материали в контейнерите за разделно събиране на отпадъци.

Пестене на енергия

Спазвайте съветите по-долу, за да пестите енергия при ежедневното готвене.

• Когато загрявате вода, сипвайте само толкова, колкото ще ви е необходима.
• Ако е възможно, винаги слагайте капаци на съдовете.
• Преди да включите зона за готвене, поставете съд.
• Слагайте по-малките съдове върху по-малките зони за готвене.
• Позиционирайте съда точно по средата на зоната за готвене
• Използвайте остатъчната топлина, за да запазите храната топла или да разтопите продукти.

ГАРАНЦИЯ ІКЕА

За какъв срок е валидна гаранцията от IKEA?

Тази гаранция е валидна за срок от пет (5) години от първоначалната дата на закупуване на уреда от IKEA. Оригиналната касова бележка се изисква като доказателство за покупката. Ако в рамките на гаранционния срок е извършено сервизно обслужване, това не удължава гаранционния срок на уреда.

Кой предоставя техническо обслужване?

Доставчикът на сервизно обслужване на IKEA извършва обслужване посредством свои собствени сервиси или мрежа от упълномощени сервисни партньори.

Какво покрива тази гаранция?

Гаранцията покрива дефекти на уреда, които са предизвикани от дефектна конструкция или дефекти в материалите, настъпили след датата на покупка

от IKEA. Тази гаранция важи само за електрически уреди, предназначени за домашна употреба. Изключенията са посочени под заглавие "Какво не се покрива от тази гаранция?". По време на срока на валидност на гаранцията, разходите за ремонт (резервни части, труд и пътуване на техническия персонал) ще се поемат от отдела по поддръжка, при условие че достъпът до уреда за намеса за ремонтиране не води до никакви особени разходи. При тези условия се прилагат Директивите на ЕС (№ 99/44/ЕО) и приложимите местни регламенти и разпоредби. Сменените части стават собственост на IKEA.

Какво ще направи IKEA, за да отстрани проблема?

Доставчикът на техническо обслужване, назначен от IKEA, ще огледа продукта и ще реши по свое усмотрение, дали попада

под гаранция. Ако това е така, доставчикът на техническото обслужване на IKEA или неговият упълномощен партньор за обслужване, чрез своите центрове за обслужване, по свое усмотрение ще поправи дефектния продукт или ще го замени с продукт на същата или равна на него стойност.

Какво не се покрива от тази гаранция?

• Нормално износване.
- Повреди, причинени умишлено или поради небрежност, повреди, причинени от неспазване на инструкциите за експлоатация, неправилно инсталиране или свързване към неправилно напрежение, повреда, причинена от химични или електрохимични реакции, ръжда, корозия или повреди, причинени от вода, включително, но не само, щети, причинени от наличието на прекалено количество варовик във водопроводите, и щети, причинени от атмосферни и природни явления.

- Части, подлежащи на износване, например батерии и крушки.

- Декоративни и не функционални части, които не се отразяват на нормалната употреба на уреда, включително драскотини и промени на цвета.

- Случайни повреди, причинени от чужди вещества или тела, и почистване или освобождаване на филтри, изпускателни уредби или чекмеджета за препарат.

- Повреда на следните части: стъклокерамика, аксесоари, кошници за съдове и прибори, тръби за захранване и разтоварване, уплътнения, крушки и съответните покрития, схеми, дръжки, облицовки и части от облицовки, с изключение на случаите, в които може да се докаже, че тези повреди се дължат на производствени дефекти.

- Случаи, в които не са установени

дефекти при посещението на техник.

- Ремонти, които не са извършени от посочените от доставчици на отдел техническо обслужване на IKEA и/или упълномощен партньор за обслужване или ремонти, при които са използвани неоригинални части.

- Ремонти, в следствие на неправилно инсталиране или които са извършени не в съответствие с характеристиките.

- Използване на уреда в небитова среда, например за професионална употреба.

- Щети, дължащи се на транспорта. Ако клиентът сам транспортира продукта до дома си или до друг адрес, IKEA не носи отговорност за повреди, които може да възникнат при транспортирането. Ако обаче IKEA доставя продукта до адреса на клиента, тази гаранция покрива повредите, възникнали по време на доставката.

- Първоначални разходи за инсталиране на уреда IKEA. Въпреки това, ако доставчик на услуги, назначен от IKEA или негов упълномощен партньор за техническо обслужване, извърши ремонт или подмяна на оборудване в гаранция, доставчикът или упълномощеният партньор за техническо обслужване, също така организира повторното инсталиране на ремонтираното оборудване или инсталирането на резервното оборудване, когато е необходимо.

Тези ограничения не се прилагат за дейности, извършени правилно от квалифициран персонал и с използване на оригинални части с цел уредът да се пригоди към стандартите за безопасност на друга държава от ЕС.

Как се прилага националното законодателство

Гаранцията от IKEA ви дава определени законови права, в допълнение към правата, предвидени по закон и

променливи в зависимост от държавите. Въпреки това, тези условия по никакъв начин не ограничават правата на потребителя, както е описано в местното законодательство.

Област на валидност

За уреди, закупени в една страна от ЕС и пренесени в друга страна от ЕС, сервизното обслужване се осигурява съобразно нормалните гаранционни условия в новата страна. Задължението за предоставяне на услугата, съгласно гаранционните условия, съществува само, ако уредът отговаря и е монтиран в съответствие с:

• техническите спецификации на държавата, в която се иска прилагането на гаранцията;
  • информация за безопасност, съдържаща се в ръководството за потребителя.

Отдельт за техническо обслужване на клиенти, предназначен за електроуредите на IKEA:

Моля, не се колебайте да се свържете с Отделът за техническо обслужване на клиенти IKEA за:

1. да поискате съдействие при прилагане на гаранцията;
2. да поискате разяснения относно инсталирането на електроуредите IKEA в специфичните кухненски мебели на IKEA. Сервизът не може да даде разяснения относно:
3. монтаж на кухните на цели кухни IKEA;

4. електрически връзки (ако уредът е доставен без кабели и щепсели), хидравлични връзки и свързвания към инсталацията на газ, които трябва да се извършат от оторизиран техник за обслужване.

5. да се поиска разяснение относно съдържанието на ръководството за потребителя и техническите характеристики на уреда IKEA.

За да сме сигурни, че Ви предоставяме най-доброто обслужване, моля, прочетете внимателно Ръководството с Инструкциите за Монтаж и/или раздела Ръководство за потребителя на тази брошура, преди да се свържете с нас.

Как да се свържете с нас, ако се нуждаете от нашето обслужване

Моля, направете справка с последната страница на това ръководство за пълния списък на IKEA на контакти и съответните национални телефонни номера.

Важно! За да предоставим по-бързо обслужване, препоръчваме да използвате специалните телефонни номера, представени в края на това ръководство. За да поискате помощ, винаги направете справка с конкретните кодове на устройството, които намирате в това ръководство. Преди да се свържете с нас, уверете се, че разполагате с номера на артикул IKEA (8-цифрен код) за уреда, за който се нуждаете от нашето обслужване.

Важно! ЗАПАЗЕТЕ КВИТАНЦИЯТА! Тя

е вашето доказателство за покупка и е необходима, за да бъде в сила гаранцията. На касовата бележка са посочени също така името и кода (8-цифрен код) на всеки закупен електроуред IKEA.

Нуждаете се от още помощ?

За всякакви допълнителни въпроси, които не са свързани с Отдел Клиенти за техническо обслужване на Вашия уред. Моля, свържете се по телефона с най- близкия център на IKEA. Препоръчваме внимателно да прочетете документацията на уреда, преди да се обърнете към нас.

Cuprins
