BRUKSANVISNING KOLSTAN 105.594.60 IKEA

Se sista sidan i denna bruksanvisning för en fullständig lista över IKEA:s auktoriserade serviceverkstäder och motsvarande nationella telefonnummer.

Du kan altid kontakte IKEA's eftersalgssupport for at:

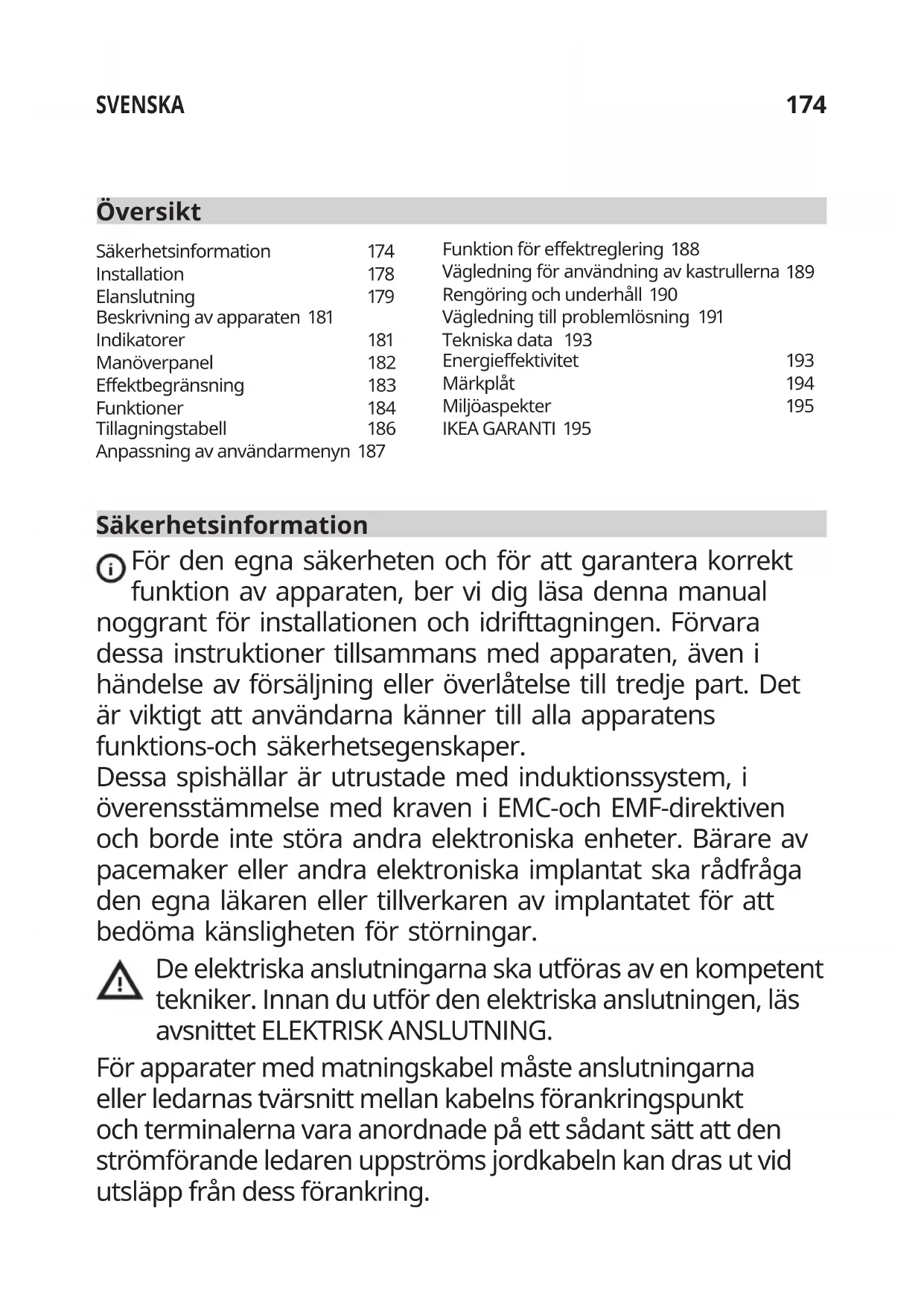

Säkerhetsinformation	174	Funktion för effektreglering 188
Installation	178	Vägledning för användning av kastrullerna 189
Elanslutning	179	Rengöring och underhåll 190
Beskrivning av apparaten 181		Vägledning till problemlösning 191
Indikatorer	181	Tekniska data 193
Manöverpanel	182	Energieffektivitet	193

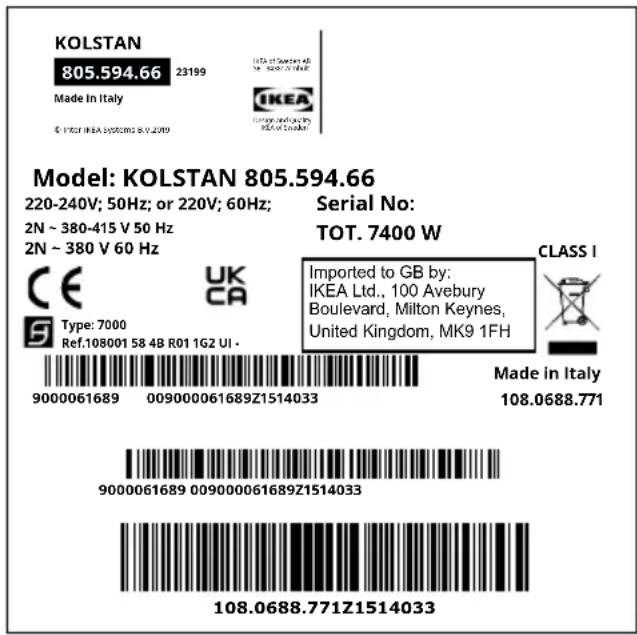

Effektbegränsning	183	Märkplåt	194
Funktioner	184	Miljöaspekter	195
Tillagningstabell	186	IKEA GARANTI 195
Anpassning av användarmenyn 187

Säkerhetsinformation

För den egna säkerheten och för att garantera korrekt funktion av apparaten, ber vi dig läsa denna manual noggrant för installationen och idrifttagningen. Förvara dessa instruktioner tillsammans med apparaten, även i händelse av försäljning eller överlåtelse till tredje part. Det är viktigt att användarna känner till alla apparatens funktions-och säkerhetsegenskaper.

Dessa spishällar är utrustade med induktionssystem, i överensstämmelse med kraven i EMC-och EMF-direktiven och borde inte störa andra elektroniska enheter. Bärare av pacemaker eller andra elektroniska implantat ska rådfråga den egna läkaren eller tillverkaren av implantatet för att bedöma känsligheten för störningar.

De elektriska anslutningarna ska utföras av en kompetent tekniker. Innan du utför den elektriska anslutningen, läs avsnittet ELEKTRISK ANSLUTNING.

För apparater med matningskabel måste anslutningarna eller ledarnas tvärsnitt mellan kabelns förankringspunkt och terminalerna vara anordnade på ett sådant sätt att den strömförande ledaren uppströms jordkabeln kan dras ut vid utsläpp från dess förankring.

• Tillverkaren kan inte hållas ansvarig för eventuella skador som har sitt ursprung i en felaktig installation eller användning.
• Kontrollera att nätmatningen överensstämmer med den som anges på dataskylten som är fäst på produktens insida.
• Bortkopplingsanordningarna ska installeras i den fasta anläggningen i enlighet med standarderna om kabeldragningssystem.
• För apparater av Klass I, kontrollera att nätmatningen har en lämplig jordanslutning
• Anslut apparaten till elnätet med en allpolig brytare.
• Om matningskabeln är skada, är det nödvändigt att låta byta ut den, av tillverkaren, av ett auktoriserat service-center eller av en kompetent tekniker för att undvika alla risker eller farosituationer.

WARNING: Avlägsna skyddsfilmerna före installation av apparaten.

- Använd endast skruvarna och de andra järnvarorna som medföljer apparaten.

WARNING: Utebliven installation av skruvarna eller fästelementen enligt beskrivningen i dessa instruktioner kan medföra risker för elektriska stötar.

• Ingreppen för rengöring och underhåll får inte utföras av barn, om de inte övervakas av en vuxen.
• Barnen ska övervakas för att försäkra sig att de inte leker med apparaten.
• Enheten får inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående säker användning av apparaten, av en person som ansvarar för deras säkerhet.
• Apparaten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental

förmåga eller som inte har den nödvändiga erfarenheten och kunskapen, under förutsättning att de övervakas eller har erhållit instruktioner angående säker användning av maskinen och har förstått farorna i samband med användningen. Låt inte barn leka med apparaten.

WARNING: Apparaten och dess åtkomliga delar blir mycket varma under användningen.

Var mycket uppmärksam att inte röra vid motständen.

Håll barn under 8 år på avstånd om de inte övervakas ständigt.

WARNING: Om ytan uppvisar sprickor, stäng av apparaten för att undvika risk för elektriska stötar.

• Aktivera inte apparaten om ytan är sprucken eller om det finns synliga skador i materialets tjocklek.
• Rör inte vid apparaten med våta händer eller kroppsdelar.
• Använd inte apparater med ånga för rengöring av produkten.
• Placera inte föremål i metall på spishällens yta, såsom knivar, gafflar, skedar eller lock eftersom de kan överhettas.
• Använd det därför avsedda manöverdonet för att stänga av spishällen efter användningen; lita inte på kastrullernas givare.

WARNING: Det är farligt att lämna spishällen oövervakad när du använder oljor eller fetter, eftersom en farosituation eller brandrisk kan uppstå. Försök ALDRIG att släcka eventuella lågor med vatten,utan slå av apparaten och kväv lågorna med tex ett lock eller en brandfilt.

OBSERVERA: Tillagningsprocessen ska övervakas. En kort tillagningsprocess ska övervakas ständigt.

- Apparaten är inte utformad för att sättas igång med hjälp av en extern timer eller ett separat fjärrkontrollsystem.

WARNING: Brandfara: placera inte föremål på kokytorna.

• Apparaten ska installeras på så sätt att den tillåter att kopplas bort från elnätet med en kontaktöppning (3 mm) som säkerställer fullständig isolering i tillstånd av överbelastning av kategori III.
• Apparaten får aldrig utsättas för atmosfärisk påverkan (regn, sol).
• Håll förpackningsmaterialet utom räckhåll för barn och husdjur.
• Försäkra dig att enheten är direkt ansluten till eluttaget.
• Använd inte adaptrar, multipeluttag eller förlängningssladdar för att ansluta enheten.
• Använd aldrig apparaten för andra avsikter än för de den är utformad för.
• Fritöserna ska övervakas ständigt under användningen: den överhettade oljan kan fatta eld.
• Aktivera inte apparaten med användning av en extern timer eller ett separat fjärrstyrningssystem.
• Apparaten får aldrig installeras bakom en dekorativ lucka, för att undvika att den överhettas.
• Stå inte på apparaten, eftersom den kan skadas.
• Placera inte kastruller eller stekpannor på kanten, eftersom de kan skada silikonfogarna.

Installation

För installationsproceduren är det obligatoriskt att följa gällande lagar, förordningar, direktiv och standarder (föreskrifter för säkerheten för elektriska system, korrekt återvinning av komponenter etc.) i användningslandet!

• För ytterligare informationer om installationen, konsultera monteringsinstruktionerna.
• Använd inte silikontätningsmedel mellan apparaten och bänkskivan.
• Kontrollera att utrymmet under spishällen är tillräckligt för luftcirkulationen. Se monteringsanvisningarna.
• Apparatens botten kan bli mycket varm. Om apparaten är installerad ovanför lådor, se till att installera en brandsäker skiljepanel under apparaten för att hindra åtkomst till botten. Se monteringsanvisningarna.
• Ventilationen av apparaten ska överensstämma med tillverkarens instruktioner.
• Skapa en öppning framtill på minst 28 cm2 i köksblocket för att inrymma spishällen för att tillåta en korrekt ventilation av produkten.

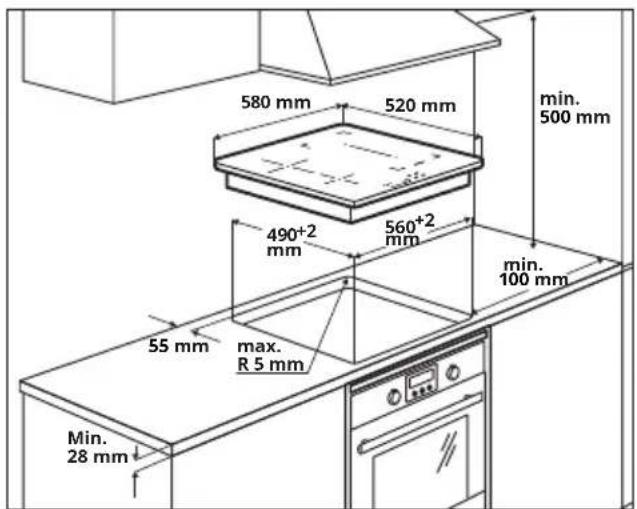

Krav på köksblocket

• Om apparaten monteras på brännbara material, är det nödvändigt att strikt iaktta vägledningen och de relativa föreskrifterna för lågspänningsanläggningar samt standarderna för att förebygga eldsvådor.
• För inbyggnadsenheterna ska

komponenterna (i plast eller i fanerat trä) appliceras med värmebeständigt lim (min. 85 °C): användning av ej lämpliga material och lim kan orsaka deformationer eller lossnade komponenter.

- Det är tillåtet att använda profiler i massivt trä omkring arbetsbänken bakom apparaten, på villkor att minimum avständen alltid överensstämmer med indikationerna i installationsritningarna.

580 mm 520 mm min. 500 mm 490+2 mm 560+2 mm min. 100 mm 55 mm max. R 5 mm Min. 28 mm

• För ytterligare informationer om installationen, konsultera monteringsinstruktionerna.
• Om det inte finns en ugn under spishällen, installera en skiljepanel under apparaten som visas i monteringsinstruktionerna.

Elanslutning

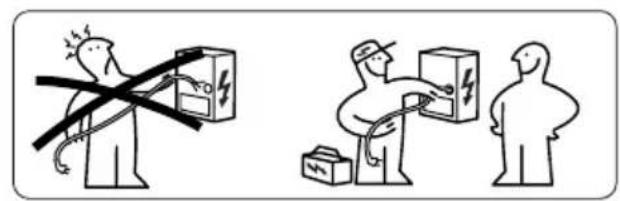

WARNING: Alla elanslutningar ska utföras av en auktoriserad installatör.

- Innan några anslutningar utförs ska du kontrollera att apparatens nominella spänning enligt de respektive märkskyltarna stämmer överens med elnätets spänning. Märkskylten är fäst på spishällens undersida.

• Använd endast originaldelar som levereras av reservdelsservicen.
• Apparaten levereras utan nätkabel. Rätt modell kan inhandlas från en specialiserad återförsäljare.
• Om de är skadade, byt ut matningskablarna med respektive original reservkablar. Kontakta call center i din egen IKEA butik.

Observera! Utför inte svetsningar på sladdarna!

• Följ kopplingsschemat (det återfinns på på produktens undersida).
• Denna apparat har en anslutning av typen "Y" och kräver en nätkabel av typ H05V2V2-F. Obligatoriska ändhylsor behövs för kabeln. Enligt IEC-standarden ska följande användas för enfasanslutningen: nätkabel på 3 x 4 mm², för tvåfasanslutningen: nätkabel på 4 x 2,5 mm² samt för anslutning i Nederländerna: nätkabel på 5 x 2,5 mm². Extern diameter på nätkabeln : min 8 mm - max 12 mm. Följ de särskilda nationella bestämmelserna.
• Anslutningsklämmorna nås genom att ta bort locket från kopplingsdosan.
• Kontrollera att egenskaperna hos den elektriska installationen för hemmabruk (spänning, maximal effekt och ström) är kompatibla med apparaten.
• Anslut apparaten enligt schemat (i enlighet med gällande nationella referensstandarder för nätspänning).

Kopplingsschema byggnadssida

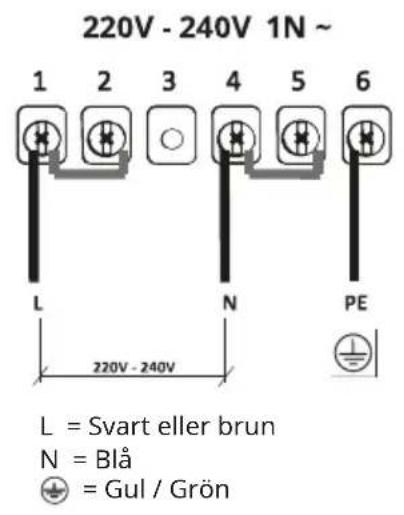

220V-240V 1N \~

L N

För in strömavledarna mellan terminalerna som visas.

220V - 240V 1N ~ 1 2 3 4 5 6 L N PE 220V - 240V L = Svart eller brun N = Blå ⊕ = Gul / Grön

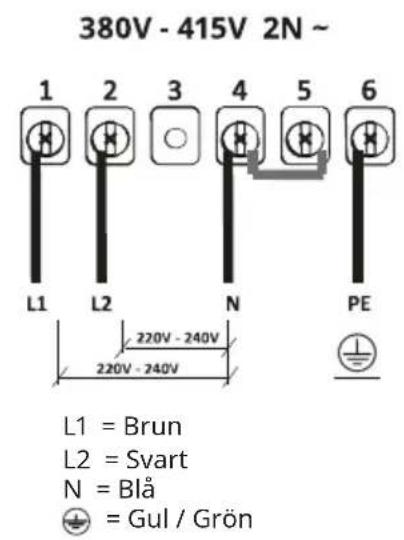

380V - 415V 2N ~ 1 2 3 4 5 6 L1 L2 N PE 220V - 240V 220V - 240V L1 = Brun L2 = Svart N = Blå = Gul / Grön

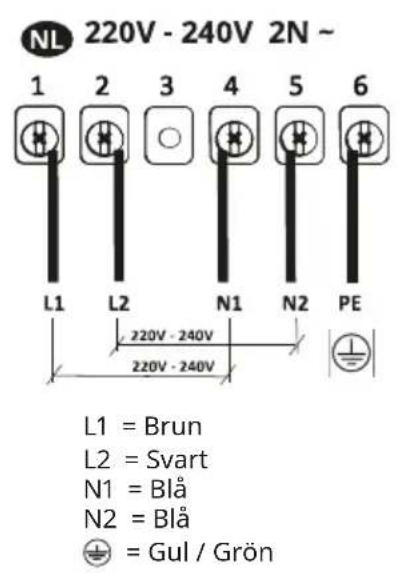

NL 220V - 240V 2N ~ 1 2 3 4 5 6 L1 L2 N1 N2 PE 220V - 240V 220V - 240V L1 = Brun L2 = Svart N1 = Blå N2 = Blå = Gul / Grön

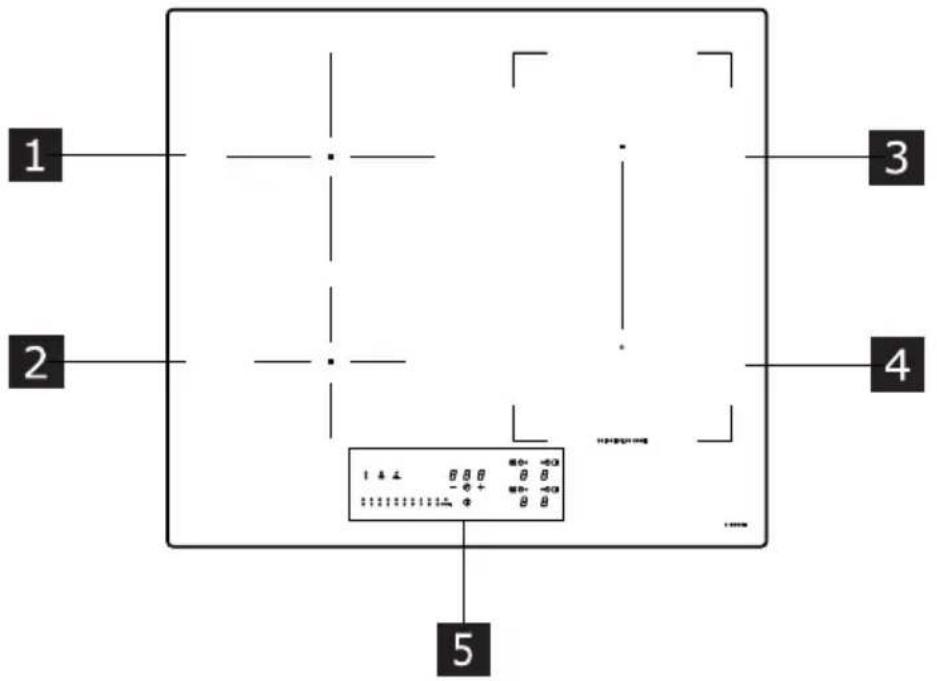

Beskrivning av apparaten

1 2 3 4 5

1 Enkel kokzon (200 mm) 2300 W, med Booster funktion på 3000 W.
2 Enkel kokzon (145 mm) 1400 W, med Booster funktion på 1850 W.
3 Enkel kokzon (210 x 190 mm) 2100 W, med Booster funktion på 3000 W.
4 Enkel kokzon (210 x 190 mm) 2100 W, med Booster funktion på 3000 W.
5 Manöverpanel
3 + 4 Kombineringsbar kokzon (210 x 380 mm) 3000 W, med Booster funktion 3700 W.

Indikatorer

Kastrullavkänning

Varje kokzon är utrustad med ett system som avläser närvaron av en kastrull på spishällen.

Detekteringssystemet kan känna igen kastruller med en magnetiserbar botten av den typ som är lämplig för användning på induktionshällar.

Om kokkärlet tas bort under användning eller om ett olämpligt kokkärl används, visas symbolen på displayen

Restvärmeindikator

Restvärmeindikatorn är en säkerhetsfunktion för att indikera att kokzonsytan fortfarande har en temperatur som är lika med eller högre än 50 °C och därför kan orsaka brännskador vid kontakt med bara händer. Siffran som motsvarar kokzonen anger H

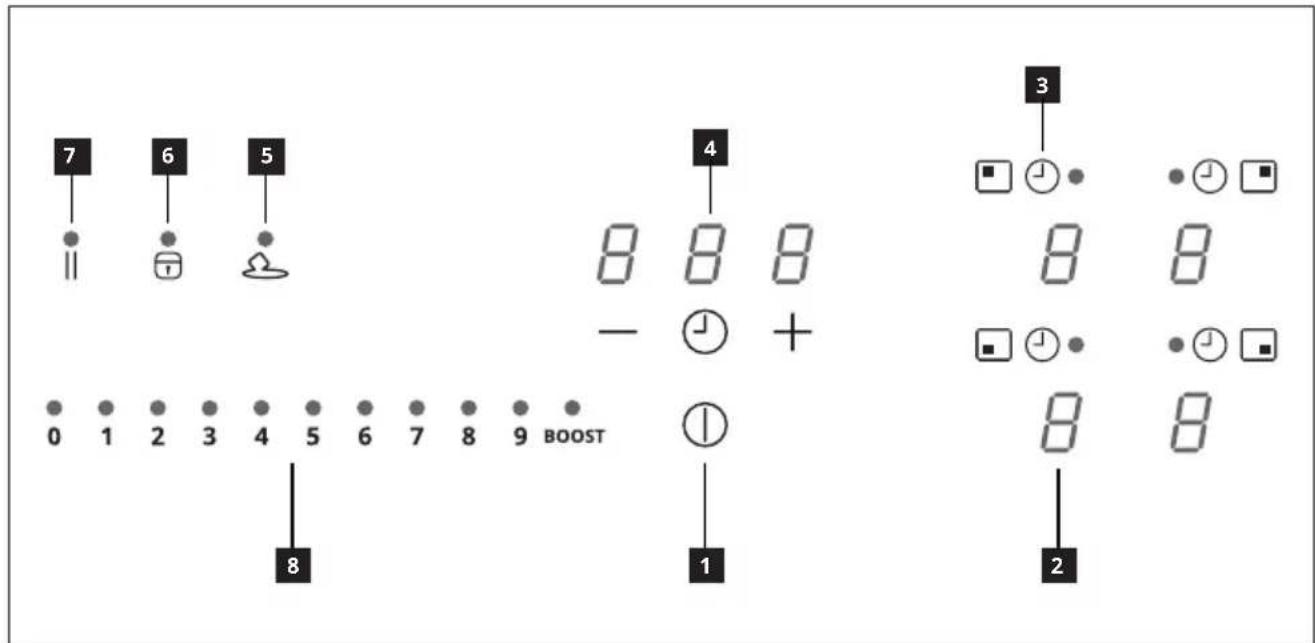

Manöverpanel

7 6 5 8 8 8 - ⏻ + 3 0 1 2 3 4 5 6 7 8 9 BOOST 8 1 2 8 8

1 Påslagen/Avstängd
2 Indikator för effektnivån
3 Symbol för timern
4 Kontroll av timern och indikator för koktiden
5 Knapp för Smältfunktion
6 Knapp för Låsfunktion
7 Knapp för Paus-funktion
8 Rullknappar

Kokzonerna kan aktiveras genom att trycka in den relativa siffran Siffran belyses mera intensivt för att bekräfta proceduren.

När du placerar en kastrull på en av de 4 kokzonerna, avläser kokzonen automatiskt närvaron och belyser den motsvarande teckenrutan för att aktivera den. Om det inte finns kastruller eller andra föremål på kokzonen, är inte siffrorna synliga.

På manöverpanelen är de valbara funktionerna alltid synliga, men belysta med låg ljusstyrka. Välj funktionerna genom att röra vid den motsvarande symbolen.

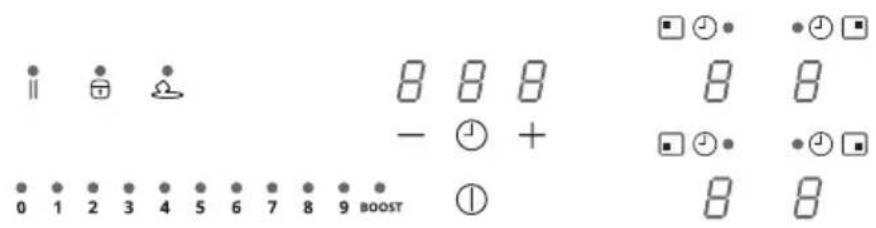

Effektbegränsning

■ 1 ■ 2 ▲ 8 8 8 - ⏱ + □ 1 ■ 2 ▲ 0 1 2 3 4 5 6 7 8 9 BOOST ■ 1 ■ 2 ▲ 8 8

När du ansluter apparaten till hemnätverket för första gången måste installatören ställa in kokzonernas effekt baserat på den faktiska kapaciteten i hushållets nätverk.

Om detta inte är nödvändigt kan hällen sättas på direkt med eller, alternativt, följ proceduren som beskrivs nedan för att komma till menyn.

Anslut hällen till hemnätverket

1. Alla siffror tänds i några sekunder, slocknar sedan och endast förblir blinkande.
2. Tryck in och håll ner : køkzonens siffror anger .
3. Genom att hålla ✉intryckt, börja att stryka in siffrorna för zonerna moturs med start från den längst till höger.

Den högra bakre siffran anger. Coch ett nummer som anger menytypen. Den högra främre siffran anger ett nummer som beror på de parametrar som anges i valet.

Välj siffran med och tryck in "8" på effektstapeln.

Välj den andra siffran och välj korrekt inställning.

Se tabellen nedan för specifikationer:

Värde på effektstapeln	kW Anmärkningar
0 7,4 kW Ursprunglig standardinställning
1 6 kW
2 5 kW
3 4 kW
4 3,5 kW
5 3 kW
6 2,5 kW

När korrekt värde införts bekräfta genom att röra vid och hålla intryckt Ⓚ

Funktioner

Barnsäker-hetsanordning	Denna funktionen förhindrar oavsiktlig aktivering av apparaten.
	För att aktivera: om det finns en kastrull på hällen, håll motsvarande siffra intryckt i 3 sekunder.Om det inte finns någon kastrull på hällen, tryck in och håll ned en av de 4 siffrorna (syns inte)bredvid punkten på vänster sida i 3 sekunder. Släpp och för fingret från 0 till 9 längs effektfältet som visar driftssekvensen. Alla siffror indikerarDe beskrivna åtgårderna måste slutföras inom 10 sekunder.
	För att inaktivera: tryck in och håll intryckt en av de 4 siffrorna för kokzonerna i 3 sekunder. Släpoch för fingret från 9 till 0 längs effektfältet som visar driftssekvensen.De beskrivna åtgårderna måste slutföras inom 10 sekunder.
Lås	Det är möjligt att låsa kokzonens funktioner under användningen, till exempel för att rengöra kokzonen. Funktionen förblir aktiverad även om kokzonen stängs av och slås på igen.I håndelse av strömavbrott inaktiveras funktionen.
	För att aktivera: tryck in och håll intryck i 1 sekund.
	För att inaktivera: tryck in
Boost-funktion	Varje kokzon kan ställas in med en extra effektnivå i högst 5 minuter.
	För att aktivera: välj en av de 4 kokzonerna och välj värdet "BOOST", på kraftfältet. Motsvarande siffra angerP
	För att inaktivera: välj ett av de möjliga värdena på effektfältet.
Timer för kokzoner	Timern tillåter att stänga av en särskild kokzon vid slutet av den inställda tiden.Kokzonerna kan programmeras enskilt eftersom var och en är utrustad med en egen timer.
	För att aktivera: Med pågående tillagning, tryck in motsvarande symbol för att komma åt kommandona för hantering av timern för den zonen.De 3 siffrorna anger "000". Tryck in "+" eller "-" för att ställa in timerns nedräkning.MinuterRör inte vid någonting under 10 sekunder för att bekräfta den inställda tiden.Vid avslutad nedräkning, nollställs siffrorna och en ljudsignal avges. Funktionen kan avbrytas genom att trycka in vilken knapp som helst.Om timern är aktiverad för flera kokzoner, anger de 3 siffrorna alltid den timer som är närmast avslutad tid.
	För att inaktivera: med kokzonen i funktion, tryck in den motsvarande symbolen för att komma åt hanteringen av timer för den zonen.Ställ in de tre siffrorna på "000" med användning av "+" o "-".
Timer (allmän)	Timer med larm för allmän användning.
	För att aktivera: slå på kokzonen och kontrollera att det inte finns några kastruller eller aktiverade kokzoner.De 3 siffrorna för kontrollerna för hantering av timern anger " - - -".Tryck in siffran för att komma åt timerns meny och visa " 0 0 0 ".Tryck in "+" eller "-" för att ställa in timerns nedräkning.Rör inte vid någonting under 10 sekunder för att bekräfta den inställda tiden.Vid avslutad nedräkning, nollställs siffrorna och en ljudsignal avges. Funktionen kan avbrytas genom att trycka in vilken knapp som helst.Upprepa ovanstående åtgärder för att ändra nedräkningsvärdet.
	För att aktivera: slå på kokzonen och kontrollera att det inte finns några kastruller eller aktiverade kokzoner.Tryck in siffran för att komma åt menyn och använd "+" och "-" för att ställa in displayen på " 0 0 0 ".
Smältnings-funktion	För att aktivera: välj en av de 4 kokzonerna och tryck inSiffran för zonen anger
	För att inaktivera: tryck in eller tryck in .
Uppvärmnings-funktion	Denna funktionen används för att värma upp en kastrull till maximal effekt innan du fortsätter tillagningen vid en vald nivå. Tidsintervallet under vilket tillagningen bibehålls vid maximal effekt beror på den inställda slutnivån. Se tabellen:Niv.Effekt Timer1 48 sekunder2 144 sekunder3 230 sekunder4 312 sekunder5 408 sekunder6 120 sekunder7 168 sekunder8 216 sekunder9 inte tillgängligP inte tillgängligMed en kastrull på hällen och vald kokzon trycker du ner det valda värdet (från 1 till 8) på effektfältet i 3 sekunder för att aktivera det. Displayen för motsvarande kokzon indikerar "A".Det är möjligt att höja tillagningsnivån, men att sänka den inaktiverar funktionen.Den kan också inaktiveras genom att trycka in och hålla ned knappen för den aktuella kokzonen i 3 sekunder.
Paus-funktion	Denna funktionen tillåter att sätta i paus/återaktivera vilken aktiverad funktion som helst på spishällen och reducera den tillgängliga effekten för kokzonen och nollställa alla funktionerna. Om Paus-funktionen inte inaktiveras inom 10 minuter stängs spishällen av automatiskt.
	För att aktivera: Med en kastrull på spishällen och vald kokzon, tryck in och håll knappen för Paus-funktionen lintryckt i minst 1 sekund. Samtliga displayer anger .//
	För att inaktivera: tryck in och håll lintryckt i 1 sekund tills den blinkar. Tryck in vilken annan knapp som helst inom 10 sekunder. Funktionen inaktiveras och spishällen fortsätter med de tidigare inställningarna.

Niv. Effekt Timer
1 48 sekunder
2	144 sekunder
3 230 sekunder
4 312 sekunder
5 408 sekunder
6 120 sekunder
7 168 sekunder
8 216 sekunder
9 inte tillgänglig
P inte tillgänglig

Återkallningsfunktion	Denna funktionen används för att återkalla funktionsinställningarna för spishällen i händelse av oavsiktligt eller plötsligt strömavbrott.
	När hällen stängs av, om du slår på den inom 6 sekunder genom att trycka på 1, blinkar knappen 1 i 6 sekunder. Tryck in knappen 1för att hämta de tidigare inställda funktionerna. Ett pip hörs för att bekräfta åtgärden.

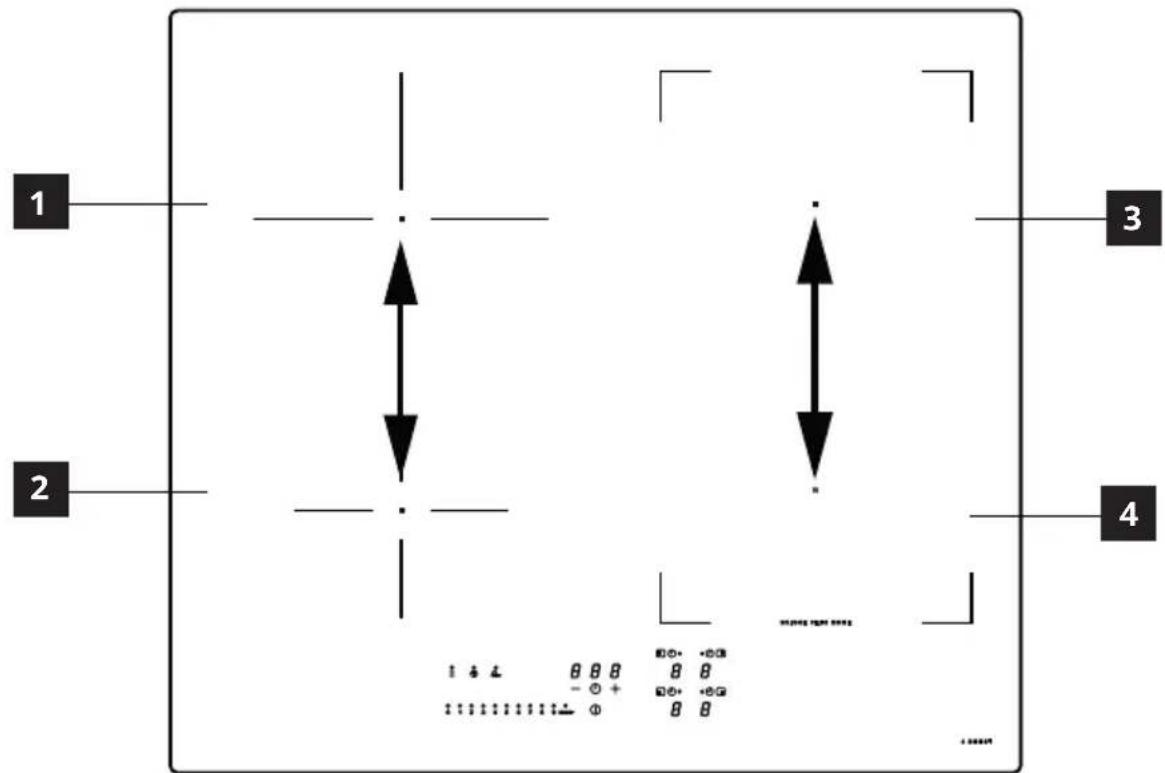

Kombinerat läge ("överbryggnings" -funktion)	Denna funktion gör att du kan ansluta 2 kokzoner för att använda och styra dem som en enda och större kokzon. Detta ger möjlighet att använda kastruller med en större botten. De valbara kokzonerna för denna funktionen är uteslutande de till höger.
	För att aktivera/inaktivera: tryck på vänster eller höger kokzonssiffror samtidigt för att välja de 2 zonerna som ska överbryggas, tills siffran visas för att indikera att funktionen har aktiverats. Den andra siffran används för att ställa in effektnivån.

Tillagningstabell

Effektnivå Tillagningsmetod Ska användas för
1 Smälta,	värma lätt Smör, choklad, gelatin,	såser
2 Smälta,	värma lätt Smör, choklad, gelatin,	såser
3 Föra till	temperatur Ris
4 Förlängd	tillagning, binda, koka Grönsaker, potatis, såser, frukt, fisk
5 Förlängd	tillagning, binda, koka Grönsaker, potatis, såser, frukt, fisk
6 Lång till	agning, bräsera Pasta, grönsakssoppa, bräserat kött
7 Lätt stekning		Rösti (pannkakor) av potatis, omelette, panerade eller friterade livsmedel, korv
8	Fritering, fritering med nedsänkning	Kött, pommes frites
9	Snabb stekning vid hög temperatur	Biffar
P Snabb uppvärmning Koka upp vatten

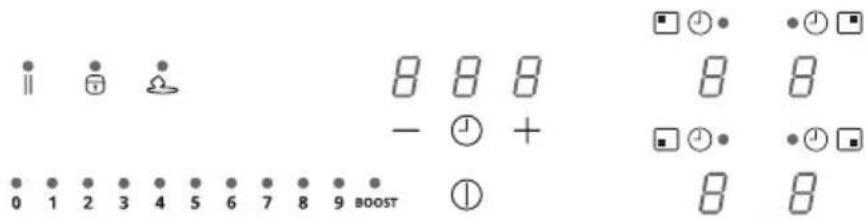

Anpassning av användarmenyn

Tryck in på nytt och håll intryckt i 3 sekunder.

1. Knappen börjar blinka.
2. Tryck in och håll ner : kokzonens siffror anger .
3. Medan du håller || intryckt, börja trycka in kokzonernas siffror medurs med början från den längst bak till vänster.

Den bakre vänstra siffran anger omväxlande U och ett nummer från 2 till 7 som anger typen av meny. Den vänstra främre siffran anger ett nummer som beror på de parametrar som anges i valet.

Välj ett nummer på effektstapeln för att komma åt menyn för inställningarna och för in ett värde.

Se tabellen nedan för specifikationer:

Meny- koden Beskrivning Värde
U2 Meny för hantering av knapparnas ljudnivå. 0 (ljud inaktiverat) - 1 (min.) - 3 (max)
U3	Meny för hantering av volymen på minuträknarens summer.	0 (ljud inaktiverat) - 1 (min.) - 3 (max)
U4 Meny för att hantera displayens ljusstyrka. 0 (max) - 9 (min.)
U5 Meny för att hantera visningen av nedräkningen.		0 (animering inaktiverad) - 1 (animering aktiverad)
U6	Meny för funktionen för avkänning av närvaro kastrull.	0 (aktiverad) - 1 (inte aktiverad)
U7 Hanteringsmeny vid nedräkningens slut.		0 (kontinuerlig blinkning och avstängning)1 (tio blinkningar och avstängning)2 (en blinkning och avstängning)

När korrekt värde införts, bekräfta genom att röra vid och hålla intryckt i 2 sekunder.

För att lämna menyn utan att spara, tryck in .

Om du inte utför någon procedur stängs användarmenyn av efter 1 minut.

Funktion för effektreglering

Denna apparat är utrustad med en elektroniskt styrd funktion för effektreglering. Se illustrationen.

Denna funktionen styr dispenseringen av maximal effekt på 3700 W mellan kokzonerna (1+2 och 3+4), och optimerar distributionen av effekten och undviker situationer av överbelastning i systemet.

Spishäll med maximal effektnivå - funktionen fördelar effekten mellan kokzonerna som används i kombinerat läge och minskar automatiskt effekten i de övriga kokzonerna, om nödvändigt (det sista kommandot tilldelas den högsta prioriteten.).

Spishäll med effektbegränsning - funktionen fördelar effekten mellan kokzonerna och hindrar inställning av effekten för de övriga kokzonerna så att gränsen överskrids (för att öka effekten på en särskild kokzon, är det nödvändigt att manuellt minska den inställda effektnivån för de övriga).

Exempel:

Om du för kokzonen 1 väljer den extra effektnivån BOOST, kan kokzonen 2, inte samtidigt överskrida effektnivå 9 och kommer att begränsas automatiskt.

Vägledning för användning av kastrullerna

Vilka kastruller kan man använda

Använd enbart kastruller med botten av ferromagnetiskt material som är lämpligt för induktionshällar:

• gjutjärn
• emaljerat stål
• kolstål
• rostfritt stål (även endast delvis)
• aluminium med ferromagnetisk beläggning eller botten med ferromagnetisk platta

För att fastställa om kastrullen är lämplig, kontrollera att symbolen är närvarande (normalt stansad på botten). Du kan även närma en magnet till kastrullens botten. Om den fastnar, innebär det att kastrullen kan användas på en induktionshäll.

För att säkerställa maximal prestanda, använd alltid kastruller och stekpannor med plan botten, i ständ att fördela värmen enhetligt. En perfekt plan botten, kan påverka effekten av värmeledningen.

Hur man använder kastrullerna

Minsta diameter hos kastrullen för de respektive kokzonerna

För att säkerställa att spishällen fungerar korrekt, ska kastrullen täcka en eller flera referenspunkter som indikeras på spishällens yta och ska vara av den lämpligaste minimum diametern.

Använd alltid den kokzon som bäst motsvarar diametern på kastrullens botten.

Kokzon Diameter av kastrullens botten
	∅ min.(rekommenderad)	∅ max(rekommenderad)
Bakrevänster	110 mm 200 mm
Främrevänster	110 mm 145 mm
Bakrehöger	110 mm 190 mm
Främrehöger	110 mm 190 mm
Kombinerad kokzonhöger sida	190 mm 370 mm

Tomma kastruller/pannor eller med tunn botten

Använd inte tomma eller tunnbottnade kastruller/pannor på spishällen. Då kan temperaturen inte kontrolleras eller kokzonen stängas av automatiskt om temperaturen blir alltför hög, med risk för att kastrullen eller spishällens yta skadas. Om detta händer, rör inte vid något och vänta tills alla komponenter har svalnat.

Om ett felmeddelande visas, se avsnittet "Vägledning till problemlösning".

Buller under användningen

När en kokzon aktiveras är det möjligt att ett kort surrande ljud. Detta är ett typsikt fenomen för kokzoner i glaskeramik och påverkar inte vare sig funktionen eller utrustningens livstid. Bullret kan bero på den använda kastrullen. I närvaro av en stark störning, kan det vara en god idè att byta ut kastrullen.

Normala ljud från induktionshällen

Induktionsteknik baseras på skapandet av elektromagnetiska fält som genererar värme direkt i kastrullernas botten. Kastruller och stekpannor kan ge upphov till ljud eller vibrationer beroende på hur de har tillverkats. De här ljuden kan beskrivas enligt nedan:

Lätt surrande ljud (som hos en transformator)

Det här ljudet uppstår när tillagningstemperaturen är hög. Det beror på mängden energi som överförs från spishällen till kastrullen. Ljudet upphör eller minskar när värmenivån sjunker.

Lätt vissling

Det här ljudet uppstår när kokkärlet är tomt. Ljudet upphör när vätskor eller livsmedel placeras i kärlet.

Knastrande

Det här ljudet uppstår när kastrullen är tillverkad av flera överlappande lager. Det orsakas av vibrationer i ytorna som uppstår när olika material kommer i kontakt med varandra. Ljudet framkallas av kastrullen och kan variera beroende på mängden livsmedel

eller vätskor och på tillagningsmetoden (t.ex. kokning, sjudning, stekning).

Stark vissling

Det här ljudet uppstår när kastrullen består av olika material i lager ovanpå varandra och när den används på spishällen med maximal effekt och även på två kokzoner. Ljudet upphör eller minskar när värmenivån sjunker.

De här ljuden är normala Ljud från fläkten

Det elektroniska systemet kan enbart fungera korrekt om temperaturen hos spishällen justeras. För detta ändamål har spishällen försetts med en kylfläkt som aktiveras för att minska och reglera temperaturen hos det elektroniska

systemet. Fläktdriften kan fortsätta även efter att spishällen har stängts av om den registrerade temperaturen fortfarande är alltför hög.

Rytmiska ljud liknande dem som uppstår från visarna på en klocka.

Det här ljudet uppstår enbart när minst tre kokzoner används och försvinner eller minskar när två av dem stängs av. De här ljuden, som beskrivs som normala fenomen inom induktionsteknik, ska inte betraktas som defekter.

Rengöring och underhåll

• Använd aldrig slipande svampar, stålull, saltsyra eller andra produkter som kan repa eller lämna märken på ytan.
• Konsumera inte matrester som har fallit eller ansamlats på ytan och på hållens funktionella eller estetiska element.
• Stäng av eller koppla bort apparaten från försörjningsnätet före alla rengörings- eller underhållsåtgärder.
• Rengör apparaten efter varje användning för att förhindra att matrester karboniseras. Det är mycket svårt att ta bort härdade eller brända smutsrester.
• För att avlägsna den dagliga smutsen, använd en mjuk trasa eller en svamp med lämpligt rengöringsmedel. Följ tillverkarens instruktioner beträffande rengöringsmedel att använda. Vi rekommenderar att använda neutrala rengöringsmedel.

• Avlägsna härdade rester av smuts, till exempel mjölk som runnit över under kokningen, med användning av en skrapa för ytor i glaskeramik, när spishällen fortfarande är varm. Följ tillverkarens instruktioner beträffande vilken skrapa som ska användas.

• Avlägsna matrester med hög sockerhalt, t ex stänk av marmelad under kokning, med användning av en skrapa för ytor i glaskeramik, när spishällen fortfarande är varm. Sådana rester kan, om de inte avlägsnas, skada ytan i glaskeramik.

• Avlägsna eventuella rester av smält plast, med användning av en skrapa, lämplig för ytor i glaskeramik när spishällen fortfarande är varm. Sådana rester kan, om de inte avlägsnas, skada ytan i glaskeramik.
• Ta bort kalkfläckar genom att använda en liten mängd kalklösningsmedel, t.ex. vinäger eller citronsaft, när spishällen har svalnat. Rengör sedan på nytt med en fuktig trasa.
• Skär eller förbered inte livsmedlen på ytan för att undvika att hårda föremål faller på den. Dra inte kastruller eller kokkärl på ytan.
• Använd inte ångrengörare.

Vägledning till problemlösning

Felkod Beskrivning Möjlig orsak till felet Lösning
ER03	Spishällen stängs av efter 10 sekunder.	En kontinuerlig aktivering av knapparna har avlästs.Vatten eller kastrull på manöverpanelen.	Ta bort vattnet eller kastrullen från ytan i glaskeramiskt material och från kontrollpanelen
ER21	Spishällen stängs av.	De elektroniska komponenternas interna temperatur är för hög.	Låt spishällen svalna.Kontrollera om spishällen har tillräcklig ventilation.Om felet kvarstå, kontakta Teknisk Assistans.
E2	Den motsvarande kokzonen stängs av.	Tom eller olämplig kastrull.Kastrullens eller glaskeramikytans temperatur är för hög.De elektroniska komponenternas temperatur är för hög.	Låt spishällen svalna.Använd en lämplig kastrull.Värm inte tomma kastruller.
E3	Den motsvarande kokzonen stängs av.	Olämplig kastrull.Kastrullen håller på att förlora sina magnetiska egenskaper och kan orsaka skador på induktionshällen.	Använd en lämplig kastrull.Felet raderas automatiskt efter 8 s och kokzonen kan användas på nytt.I händelse av ytterligare fel är det nödvändigt att byta ut kastrullen.Om felet kvarstår, kontakta Teknisk Assistans.
E6	Kokzonen tänds inte.	Spänning och/eller matningsfrekvens utanför intervall.	Kontrollera spänningen och/eller nätfrekvensen.Om nödvändigt kontakta Teknisk Assistans.
E8	Kokzonerna släcks.	Fel på fläkten.Fläkt igensatt av damm eller filament.	Rengör fläkten och avlägsna eventuella främmande partiklar.Om felet kvarstår, kontakta Teknisk Assistans.
EH	Den motsvarande kokzonen stängs av.	Kokzonens temperatursensor blockerad.En tillräcklig temperaurskiftning efter påslagning av spishällen avläses inte.	Stäng av spishällen och slå på den igen efter att den svalnat.Om felet kvarstår, kontakta Teknisk Assistans.
E4E5E7E9ER20ER22ER31ER36ER42ER47EA	Koppla bort spishällen från matningen.Vänta några sekunder, anslut sedan spishällen till matningen på nytt.Om felet kvarstår, kontakta teknisk assistans och specificera felkoden som visas på displayen.

Underhåll och reparationer

• Försäkra dig att underhållet av de elektriska komponenterna uteslutande tilldelas tillverkaren eller service centrets tekniker.
• Försäkra dig att de skadade kablarna byts ut uteslutande av tillverkaren eller service centrets tekniker.

I närvaro av ett fel, försök att finna en lösning genom att följa indikationerna som ges i vägledningen för åtgärdande av fel. Om det inte är möjligt att avhjälpa felet, kontakta di egna IKEA-butik eller Service Center.

En fullständig lista över service center, utnämnda av IKEA och de relativa kontaktinformationerna återges på sista sidan i denna manual.

Ange följande uppgifter vid kontakt med Service Centret:

• typ av fel
• apparatens modell (Art./Kod.)
• serienummer (S.N.)
  Dessa informationer återfinns på typskylten. Typskylten sitter på apparatens botten.

I händelse av felaktig användning av apparaten eller installation som inte utförs av en auktoriserad installatör kan det ara nödvändigt att ersätta besöket av teknikern från Teknisk Assistans eller återförsäljaren även under garantiperioden.

Tekniska data

		Enhet Värde
Produkttyp Integrerad spishäll
Dimensioner	Bredd mm		580
	Djup mm		520
	Höjd min./max mm		54
Total effekt W			7400

Parameter Värde
Matningsspänning/-frekvens	220-240 V, 50 Hz; 220 V, 60 Hz2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Apparatens vikt 8,8 kg

Energieffektivitet

Modellbeteckning	KOLSTAN805 594.66105 594.60
Antal kokzoner 4
Antal kombinerbara kokzoner 1 - Höger
Tillagningsteknik Induktion
Den kombinerbara kokzonens dimensioner Höger 210 x 380 mm
Kokzonens dimensioner	Bakre vänster ∅ 200 mm
	Främre vänster ∅ 145 mm
	Främre höger 210 x 190 mm
	Bakre höger 210 x 190 mm
Energiförbrukning per kombinerbar kokzon	192 Wh/kg
Energiförbrukning per kokzon	Bakre vänster 185 Wh/kg
	Främre vänster 181 Wh/kg
Kokzonens energiförbrukning (elektrisk funktion)	186 Wh/kg

Informationer om produkten enligt föreskrift nr 66/2014 Referensstandarder:

EN/IEC 60350-2

EN/IEC 50564

Denna apparat har utformats, tillverkats och marknadsförts i enlighet med EEG-direktiven.

"Tekniska data anges på skylten som är fäst på produktens botten."

Informationer om produkten enligt UK-förordningen Referensstandarder:

BS EN 60350-2

BS EN 50564

Denna apparat har utformats, tillverkats och marknadsförts i enlighet med Direktiven.

"Tekniska data anges på skylten som är fäst på produktens botten."

Märkplåt

KOLSTAN 805.594.66 23199 Made in Italy © PRIOR IKEA SYSTEMS & V.2019 Idea de Suisse et the Gestion of Italy IKEA compounds by IKO of Sweden Model: KOLSTAN 805.594.66 220-240V; 50Hz; or 220V; 60Hz; 2N ~ 380-415 V 50 Hz 2N ~ 380 V 60 Hz Serial No: TOT. 7400 W CE UK CA Type: 7000 Ref.108001 58 4B R01 1G2 UI - 9000061689 009000061689Z1514033 Made in Italy 108.0688.771 9000061689 009000061689Z1514033 108.0688.771Z1514033 Class I Imported to GB by: IKEA Ltd., 100 Avebury Boulevard, Milton Keynes, United Kingdom, MK9 1FH

Bilden ovan återger apparatens märkplåt. Serienumret är specifikt för varje produkt.

Bästa Kund, Vi ber dig att bevara den extra typskylten som är fäst på Säkerhetshäftets omslagssida.

På detta sättet kan vi ge dig bättre assistans genom att precist identifiera spishällen som du köpt, om du skulle behöva vår assistans i framtiden.

Vi tackar dig för ditt samarbete!

Miljöaspekter

Bortskaffande av hushållsapparater

• Symbolen påprodukten eller
  förpackningen indikerar att produkten inte får kasseras med vanligt hushållsavfall. Produkten måste kasseras vid ett specialiserat center för återvinning av elektriska och elektroniska komponenter. Genom att säkerställa att denna produkt kasseras på rätt sätt bidrar du till att förhindra potentiella negativa konsekvenser för miljön och hälsan som annars kan uppstå vid olämplig avfallshantering.
  För mer detaljerad information om hur du återvinner denna produkt, kontakta dina kommunala myndigheter, din lokala avfallshanteringstjänst eller butiken där du köpte produkten.

Bortskaffande av förpackningsmaterialet

Materialen som bär symbolen kan återvinnas. Bortskaffa förpackningsmaterialen i särskilda behållare för uppsamling till återvinning.

Energibesparing

Du kan spara energi varje dag under tillagningen genom att följa råden nedan.

• Använd endast nödvändig mängd vid uppvärmning av vattnet.
• Om möjligt, täck alltid kastrullerna med locket.
• Placera kastrullen innan du aktiverar kokzonen.
• Placera de mindre kastrullerna på de mindre kokzonerna.
• Placera kastrullerna direkt i mitten av kokzonen
• Använd restvärmen för att hålla livsmedlen varma eller för att smälta dem.

IKEA GARANTI

Hur länge gäller IKEA garantin?

Denna garanti gäller i fem (5) år fr.o.m. det ursprungliga datumet för inköpet hos IKEA. Originalkvitto krävs som inköpsbevis. En reparation som utförs under garantin förlänger inte garantiperioden för apparaten.

Vem ger assistansen?

Kundservicen utförs av serviceföretaget som utses av IKEA:s serviceorganisation eller av dess nätverk av auktoriserade servicepartners.

Vad omfattas av garantin?

Garantin omfattar eventuella material- och/eller konstruktionsfel hos apparaten och gäller fr.o.m. datumet för inköpet av apparaten på ett av IKEA:s

försäljningsställen. Garantin gäller endast för apparater som är avsedda för hushållsbruk. Undantagen beskrivs i punkt "Vad omfattas inte av garantin?". Under garantiperiodens giltighetstid kommer reparationskostnaderna (reservdelar, arbetskraft och resor för den tekniska personalen) att bäras av kundtjänsten, förutsatt att tillgången till apparaten för reparation inte medför särskilda kostnader. Dessa villkor är i överensstämmelse med EU-direktiven (99/44/EG) och lokala tillämpliga standarder och bestämmelser. Utbytta delar tillfaller IKEA.

Hur gör IKEA för att åtgärda problemet?

Tjänsteleverantören, som anlitats av IKEA kommer att undersöka produkten och, uteslutande efter egen bedömning, avgöra om den omfattas av garantitäckningen. Om så är fallet kommer IKEA-tjänsteleverantören eller dess auktoriserade servicepartner, genom sina servicecentra, efter eget gottfinnande att antingen reparera den defekta produkten eller ersätta den med en produkt av samma eller lika värde.

Vad omfattas inte av garantin?

• Normalt slitage.
• Skada orsakad medvetet eller på grund av försummelse, skada orsakad av underlåtenhet att följa bruksanvisningen, felaktig installation eller anslutning till fel spänning, skada orsakad av kemiska eller elektrokemiska reaktioner, rost, korrosion eller vattenskador, inklusive, men inte begränsat till skada orsakad av närvaron av överdriven kalkavlagring i vattenledningarna och skador orsakade av atmosfäriska och naturliga händelser.

- Förbrukningsdelar, t.ex. batterier och glödlampor.

- Dekorativa och icke-funktionella delar som inte påverkar normal användning av apparaten, inklusive repor och färgförändringar.

- Oavsiktlig skada orsakad av främmande ämnen eller föremål och rengöring eller frigöring av filter, avloppssystem eller diskmedelsfack.

- Skada på delar som keramikglas, tillbehör, porslins- och besticklädor, matnings- och avtappningsrör, tätningar, lampor och lampskydd, skärmar, vred, käpor och delar av käpor, om inte dessa skador kan bevisas ha orsakats av produktionsfel.

- Fall då det inte har upptäckts defekter vid besöket av en tekniker.

• Reparationer som inte har utförts av serviceföretaget som utsetts av IKEA eller en av dess auktoriserade servicepartners eller reparationer vid vilka man inte har använts originalreservdelar.
• Reparationer som orsakats av en felaktig installation eller som inte är i överensstämmelse med specifikationerna.
• Användning av hushållsapparaten i en icke-hushållsmiljö, t ex för yrkesmässig användning.
• Skador på grund av transporten. Vid transport som utförs av kunden till den egna bostaden eller en annan leveransadress ansvarar inte IKEA för eventuella skador som uppstår under transporten. Om transporten till kundens leveransadress däremot utförs av IKEA omfattas eventuella transportskador av denna garanti.
• Första installationskostnaden för IKEA-apparaten. Om en IKEA-utsedd tjänsteleverantör eller dess auktoriserade servicepartner reparerar eller byter ut utrustningen under garantin, måste tjänsteleverantören eller auktoriserad servicepartner dock också tillhandahålla installationen av den reparerade eller den nya ersättningsapparaten, vid behov.
  Dessa begränsningar gäller inte för arbeten som utförs fackmässigt av kvalificerad personal och med originalreservdelar för att anpassa apparaten till säkerhetsstandarderna i ett annat EU-land.

Tillämplighet av nationella lagar

IKEA garantin ger kunden specifika lagliga rättigheter i tillägg till de lagstadgade rättigheter som kan variera mellan olika länder. Emellertid begränsar inte dessa villkor på något sätt konsumentens rättigheter enligt den lokala lagstiftningen.

Giltighetsområde

Vid apparater som köps i ett EU-land och förflyttas till ett annat EU-land erbjuds service utifrån de garantivillkor som är tillämpliga i det nya landet. Skyldigheten att tillhandahålla tjänsten enligt garantivillkoren föreligger endast om apparaten är kompatibel och installerad i enlighet med:

• tekniska specifikationer för det land där tillämpning av garanti begärs;
• säkerhetsinformation i Bruksanvisningen.

Efterförsäljningstjänst för IKEA hushållsapparater:

Tveka inte att kontakta IKEA Efterförsäljningstjänst för att:

1. begära assistans med utnyttjande av garantin;
2. be om förtydliganden om installationen av hushållsapparaterna från IKEA i de specifika inbyggnadsskåpen från IKEA. Kundservice erbjuder inte hjälp eller förtydliganden avseende:
3. installation av kompletta kök från IKEA;

4. elanslutningar (om apparaten levereras utan kablar och stickkontakter), vattenanslutningar och anslutningar till gassystemet som ska utföras av en auktoriserad servicetekniker.

5. Be om förtydliganden om innehållet i bruksanvisningen och specifikationerna för apparaten från IKEA.

För att garantera bästa möjliga service ber vid dig att noggrant läsa igenom monteringsanvisningarna och/eller bruksanvisningen innan du kontaktar oss.

Hur du kontaktar oss om du behöver vårt ingrepp

Se sista sidan i denna bruksanvisning för en fullständig lista över IKEA:s auktoriserade serviceverkstäder och motsvarande nationella telefonnummer.

Viktigt! För att garantera en snabbare service rekommenderar vi att du använder de telefonnummer som listas i slutet av denna bruksanvisning. För att begära assistans, hänvisa alltid till de specifika koderna för apparaten, som du finner i denna manual. Se till att ha IKEA produktkoden (8 siffror) till handa för den apparat som serviceförfrågan avser innan du kontaktar oss.

Viktigt! BEVARA KVITTOT! Det är inköpsbeviset och det är nödvändigt att visa upp det för att utnyttja garantin. På kvittot står även namnet och koden (med 8 siffror) för varje inköpt apparat från IKEA.

Behöver du någon annan hjälp?

För alla ytterligare frågor som inte rör efterförsäljning av dina apparater. Kontakta närmaste IKEA försäljningsställe. Vi rekommenderar att du noggrant läser apparatens dokumentation innan du kontaktar oss.

Innihald

Upplýsingar um förgun

Skyldur pínar sem endanlegur notandi
