KORISNIČKI PRIRUČNIK KOLSTAN 105.594.60 IKEA

Погледајте на задњој страни овог приручника комплетну листу IKEA овлашћених сервисних центара и њихове локалне телефонске бројеве.

- Djecu valja nadzirati kako bi se osiguralo da se ne igraju s uređajem.

- Ovaj uređaj ne smiju upotrebljavati osobe (uključujući djecu) smanjenih psihofizičkih i senzoričkih sposobnosti ili nedovoljna iskustva i znanja, osim ako nisu pod nadzorom i ako ih osoba odgovorna za njihovu sigurnost nije uputila u sigurnu uporabu uređaja.

- Djeca starija od 8 godina i osobe smanjenih psihofizičkih i senzoričkih sposobnosti ili nedovoljna iskustva i znanja smiju upotrebljavati ovaj uređaj samo ako su pod nadzorom

i ako ih se pouči o načinu uporabe uređaja na siguran način i opasnostima koje su povezane s time. Ne dopustite da se djeca igraju s uređajem.

Dijagram bočne veze kućišta

220V-240V 1N \~

L N

L = Crna ili smeda

N = Plava

⊕ = Žuto / zelena

380V - 415V 2N\~

L1 L2 L3 N ⊕

L1 = Smeda

L2 = Crna

N = Plava

⊕ = Žuto / zelena

220V - 240V 2N \~ NL

Svaka zona za kuhanje opremljena je sustavom koji prepoznaje prisutnost lonca na ploči za kuhanje.

Sustav za prepoznavanje može prepoznati lonce s magnetnim dnom koji su prikladni za uporabu na indukcijskim pločama za kuhanje.

Ovaj je uređaj osmišljen, proizveden i pušten u prodaju u skladu s Direktivama EEZ-a.

Ovaj je uređaj osmišljen, proizveden i pušten u prodaju u skladu s Direktivama.

Trebate dodatnu pomoć?

Za sva dodatna pitanja koja se ne odnose na Korisničku podršku vaših uređaja. Molimo kontaktirajte naš najbliži call centar trgovine IKEA. Preporučujemo vam da pažljivo pročitate dokumentaciju uređaja prije nego nas kontaktirate.

Kazalo

- Otroci ne smejo čistiti in vzdrževati naprave, razen će so pod nadzorom odrasle osebe.

- Ne dovolite, da se otroci igrajo z napravo.

Otroci, mlajši od 8 let, se ne smejo zadrževati v bližini naprave, razen će niso pod stalnim nadzorom.

Preglednica za kuhanje

Kako bo ukrepala IKEA, da reši težavo?

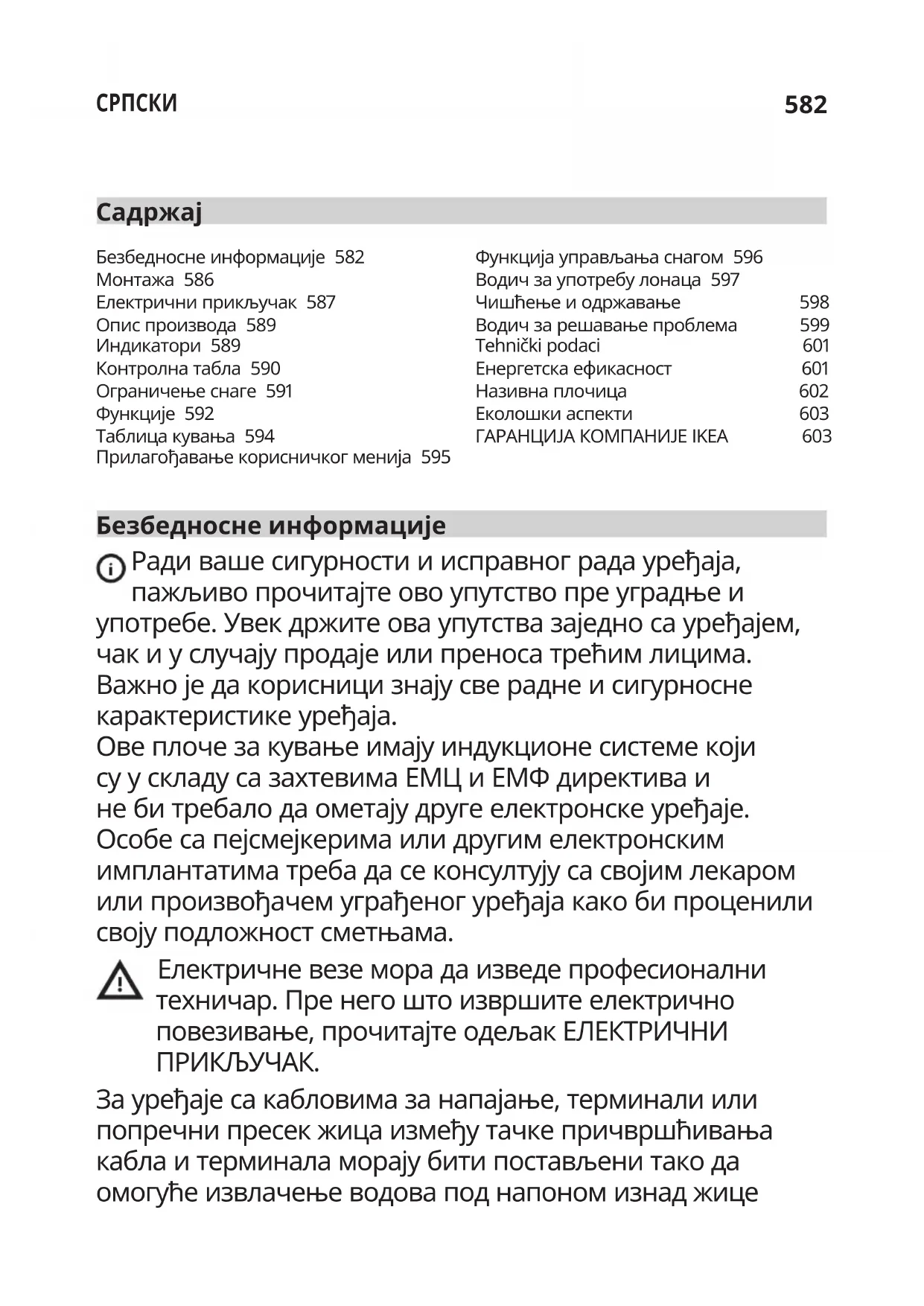

Безбедносне информације 582	Функција управљања снагом 596
Монтажа 586	Водич за употребу лонаца 597
Електрични прикључак 587	Чишћење и одржавање	598
Опис производа 589	Водич за решавање проблема	599
Индикатори 589	Tehnički podaci	601
Контролна табла 590	Енергетска ефикасност	601
Ограничење снаге 591	Називна плочица	602
Функције 592	Еколошки аспекти	603
Таблица кувања 594	ГАРАНЦИЈА КОМПАНИЈЕ ІКЕА	603
Прилагођавање корисничког менија 595

Безбедносне информације

① Ради ваше сигурности и исправног рада уређаја, пажљиво прочитајте ово упутство пре уградње и употребе. Увек држите ова упутства заједно са уређајем, чак и у случају продаје или преноса трећим лицима. Важно је да корисници знају све радне и сигурносне карактеристике уређаја.

Ове плоче за кување имају индукционе системе који су у складу са захтевима ЕМЦ и ЕМФ директива и не би требало да ометају друге електронске уређаје. Особе са пејсмејкерима или другим електронским имплантатима треба да се консултују са својим лекаром или произвођачем уgraђеног уређаја како би проценили своју подложност сметњама.

Електричне везе мора да изведе професионални техничар. Пре него што извршите електрично повезивање, прочитајте одељак ЕЛЕКТРИЧНИ ПРИКЉУЧАК.

За уређаје са кабловима за напајање, терминали или попречни пресек жица између тачке причвршћивања кабла и терминала морају бити постављени тако да омогуће извлачење водова под напоном изнад жице

уземљења у случају цурења на место причвршћења.

• Произвођач се не може сматрати одговорним за било какву штету насталу неправилном инсталацијом или употребом.
• Проверите да ли мрежно напајање одговара напајању назначеном на плочици са подацима која је причвршћена унутар производа.
• Уређаји за раздвајање морају бити уgraђени у фиксни електрични систем у складу са прописима о прикључивању система.
• За уређаје класе 1 проверите да ли кућно напајање има одговарајуће уземљење
• Прикључите производ на струју преко двополног прекидача.
• Ако је кабл за напајање оштећен, мора га заменити произвођач, овлашћени сервисни центар или надлежни техничар како би се избегао било који ризик или опасност.

УПОЗОРЕЊЕ: Пре инсталирања уређаја уклоните заштитне фолије.

- Користите само завртње и остале хардверске предмете испоручене са уређајем.

УПОЗОРЕЊЕ: Ако не инсталирате вијке или причвршћиваче како је описано у овим упутствима, може доћи до ризика од струјног удара.

• Чишћење и одржавање не смеју вршити деца, осим ако их не надгледа одрасла особа.
• Деца морају бити под надзором како би се осигурало да се не играју са уређајем.
• Овај уређај не смеју да користе особе (укључујући децу) са смањеним психофизичко-сензорним способностима или без искусства и знања, осим ако их особа која је

одговорна за њихову сигурност не надгледа пажљиво и не упућује у безбедну употребу апарата.

- Овај уређај могу да користе деца која нису млађа од 8 година и особе са смањеним психофизичко-сензорним способностима или са недовољним искусством и знањем, под условом да су под пажљивим надзором и упућене о безбедној употреби уређаја и опасностима које то са собом носи. Не дозвољавајте деци да се играју уређајем.

УПОЗОРЕЊЕ: Уређај и његови приступачни делови постају током употребе изузетно врели.

Пазите да не додирујете отпорнике.

Децу млаћу од 8 година држите на безбедној удаљености од уређаја, осим ако су под непрекидним надзором.

УПОЗОРЕЊЕ: Ако површина има пукотине, искључите апарат да бисте избегли ризик од струјног удара.

• Немојте користити уређај ако је површина напрсла или ако има видљивих оштећења у дебљини материјала.
• Не додирујте уређај мокрим рукама или деловима тела.
• Не користите парне чистаче за чишћење производа.
• Не постављајте металне предмете као што су ножеви, виљушке, кашике и поклопци на површину за кување, јер се могу прегрејати.
• Користите одговарајућу команду да искључите плочу за кување после употребе; не ослањајте се на сензоре на лонцима.

УПОЗОРЕЊЕ: Опасно је остављати плочу за кување без надзора када користите уље или маст, јер то може створити опасну ситуацију и довест до избијања пожара. НИКАДА не покушавајте да угасите пламен водом, већ искључите апарат и угушите пламен, на пример поклопцем или покривачем.

- Уређајем није предвиђен да се њиме управља уз помоћ спољног тајмера или одвојеног система даљинског управљања.

УПОЗОРЕЊЕ: Опасност од пожара: не стављајте предмете на површину за кување.

- Уређај мора бити инсталиран на такав начин да омогућава искључење са напајања са отвором између контаката (3 mm ) који обезбеђује потпуно искључење у условима преоптерећења категориије 3.

- Уређај никака не сме бити изложен атмосферским утицајима (киша, сунце).

- Чувајте амбалажу ван домашаја деце и кућних љубимаца.

- Уверите се да је уређај укључен директно у утичницу.

- Немојте користити адаптере, вишеструке утичнице или продужне каблове за повезивање уређаја.

- Никада немојте користити уређај у друге сврхе осим оних за које је дизајниран.

- Фритезе се морају стално пратити за време употребе: прегрејано уље може да се запали.

- Немојте укључивати уређај користећи спољашњи тајмер или посебан систем даљинског управљања.

- Уређај се никака не сме постављати иза украсних врата, како се не би прегрејао.

- Немојте стајати на уређају јер бисте га могли оштетити.

- Не стављајте шерпе и тигање на ивицу, јер то може оштетити силиконске спојеве.

Монтажа

За поступак уградње обавезно је поштовање закона, уредби, директива и стандарда (прописа о сигурности електричних система, правилног рециклирања компонената итд.) који су на снази у земљи употребе!

• За више информација о инсталацији, погледајте упутства за монтажу.
• Не употребљавајте силиконско заптивно средство између уређаја и радне плоче.
• Проверите да ли је простор испод плоче за кување довољан за циркулацију ваздуха. Погледајте упутство за склапање.
• Дно уређаја може постати веома вруће. Ако је уређај инсталиран изнад фиока, обавезно поставите ватросталну преградну плочу испод уређаја како бисте спречили приступ дну. Погледајте упутство за склапање.
• Вентилација уређаја мора бити у складу са упутствима произвођача.
• Направите предњи отвор од најмање 28 см2 у кухињском блоку у који мора да се налази плоча за кување да би се омогућила одговарајућа вентилација производа.

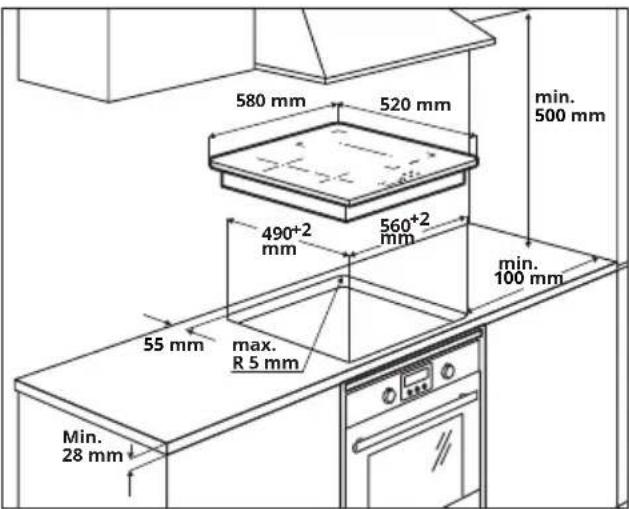

Захтеви кухињског блока

• Ако је уређај монтиран на запаљиве материјале, потребно је стриктно поштовати упутства и прописе који се односе на системе ниског напона и прописе о заштити од пожара.
• За уградне јединице, компоненте (од пластике и фурнираног дрвета) морају се наносити лепком отпорним

на топлоту (мин. 85 °C): употреба неодговарајућих материјала и лепкова може изазвати деформацију или одвајање компоненти.

- Дозвољена је употреба профила од пуног дрвета око радне плоче иза уређаја, под условом да минимална растојања увек буду у складу са индикацијама датим на цртежима за уградњу.

580 mm 520 mm min. 500 mm 490+2 mm 560+2 mm min. 100 mm 55 mm max. R 5 mm Min. 28 mm

• За више информација о инсталацији, погледајте упутства за монтажу.
• Ако испод плоче за кување нема рерне, поставите преградну плочу испод уређаја као што је приказано у упутствима за монтажу.

Електрични прикључак

УПОЗОРЕЊЕ: Све електричне везе мора да изведе овлашћени инсталатер.

• Пре повезивања проверите да ли називни напон уређаја назначен на плочици са подацима одговара напону мрежног напајања. Натписна плочица је причвршћена на доњој страни плоче за кување.
• Користите само оригиналне компоненте које испоручује сервис резервних делова.
• Уређај није опремљен мрежним каблом. Купите одговарајући кабл код специјализованих продаваца.
• Ако су оштећени, замените каблове за напајање са оригиналним резервним кабловима. Обратите се кол-центру ваше IKEA продавнице.

Пажња! Не заварујте каблове!

Електрични прикључак

• Обратите пажњу на шему повезивања (која се налази на доњој страни производа).
• Овај уређај има везу типа "У" и потребан је кабл за напајање H05V2V2-F. Кабл захтева обавезне завршне терминале. Према ИЕЦ стандарду, употреба за једнофазно повезивање: 3 x 4 mm² кабл за напајање, за двофазни прикључак: 4 x 2,5 mm² кабл за напајање и за везу у Холандији: 5 x 2,5 mm² кабл за напајање. Спољни пречник кабла за напајање: мин 8 mm - макс 12 mm. Молимо вас да поштујете посебне националне прописе.

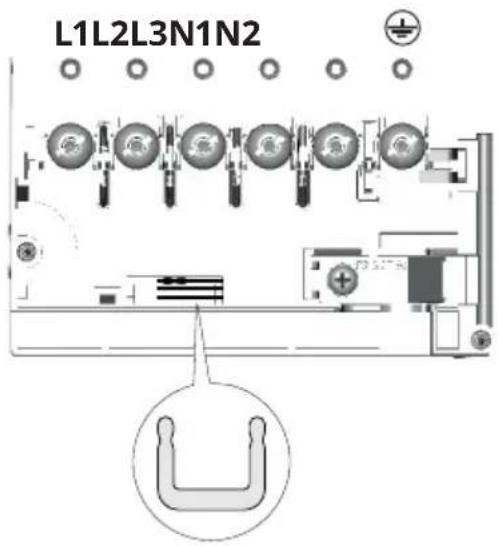

• Приклъучним контактима може да се приступи скидањем поклопца разводне кутије.
• Проверите да ли својства електричне мреже (напон, максимальна снага и јачина струје) одговарају карактеристикама уређаја.
• Прикључите уређај као на слици (према важећим релевантним националним стандардима за напон напајања).

Дијаграм повезивања на страни куће

220V-240V 1N \~

L N

Л = Црна или браон

H = Плава

= Жуто / зелена

380V - 415V 2N\~

L1 L2 L3 N ⊕

Л1 = Браон

Л2 = Црна

H = Плава

⊕ = Жуто / зелена

220V - 240V 2N \~ NL

Дијаграм повезивања на страни производа.

Поставите струјне шантове ☑између терминала као што је приказано.

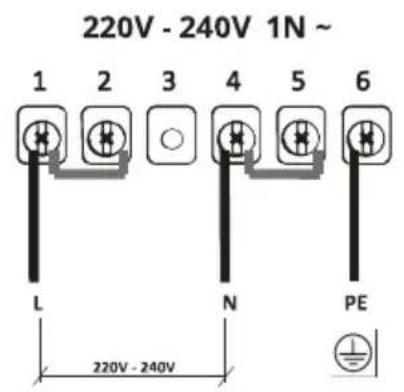

220V - 240V 1N ~ 1 2 3 4 5 6 L N PE 220V - 240V

Л = Црна или браон

H = Плава

= Жуто / зелена

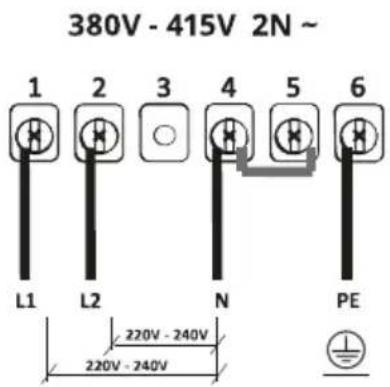

380V - 415V 2N ~ 1 2 3 4 5 6 L1 L2 N PE 220V - 240V 220V - 240V

Л1 = Браон

Л2 = Црна

H = Плава

=Жуто / зелена

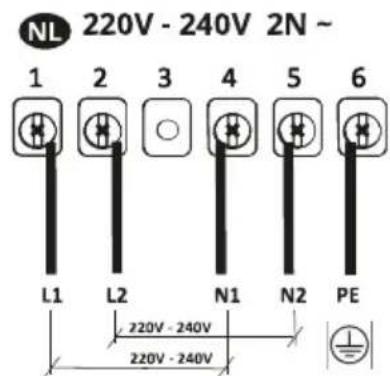

NL 220V - 240V 2N ~ 1 2 3 4 5 6 L1 L2 N1 N2 PE 220V - 240V 220V - 240V

Л1 = Браон

Л2 = Црна

H1 = Плава

H2 = Плава

= Жуто / зелена

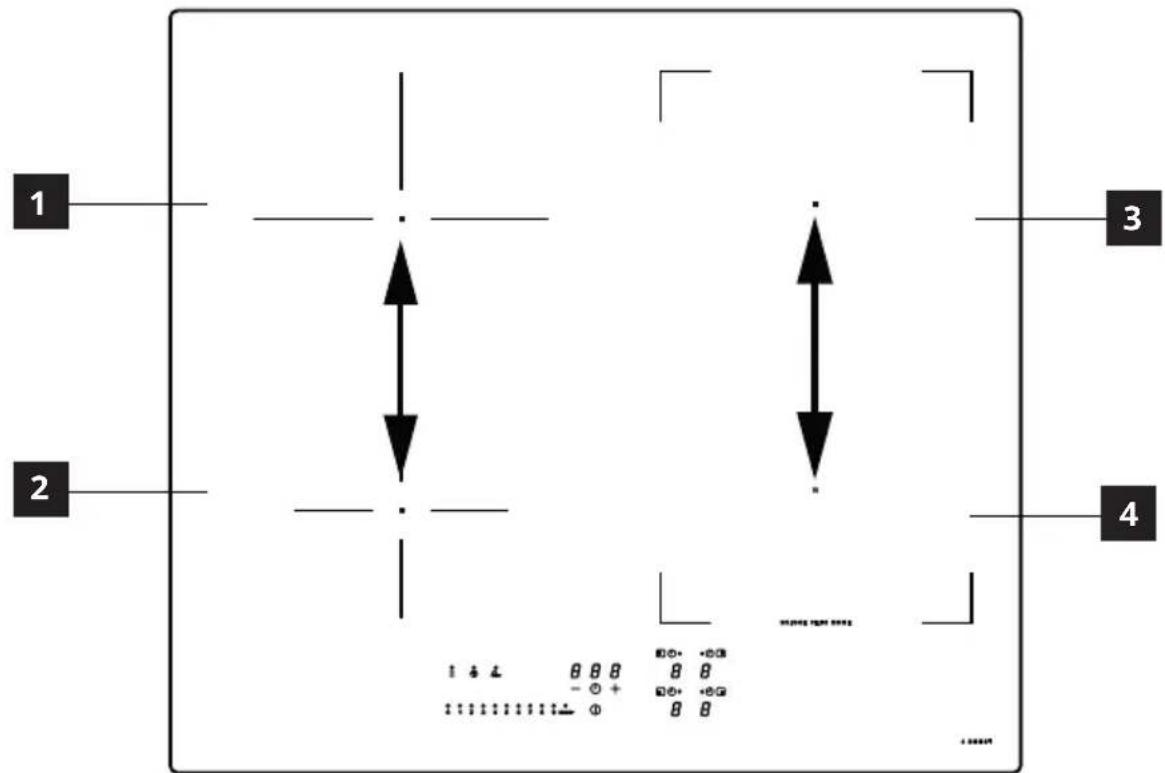

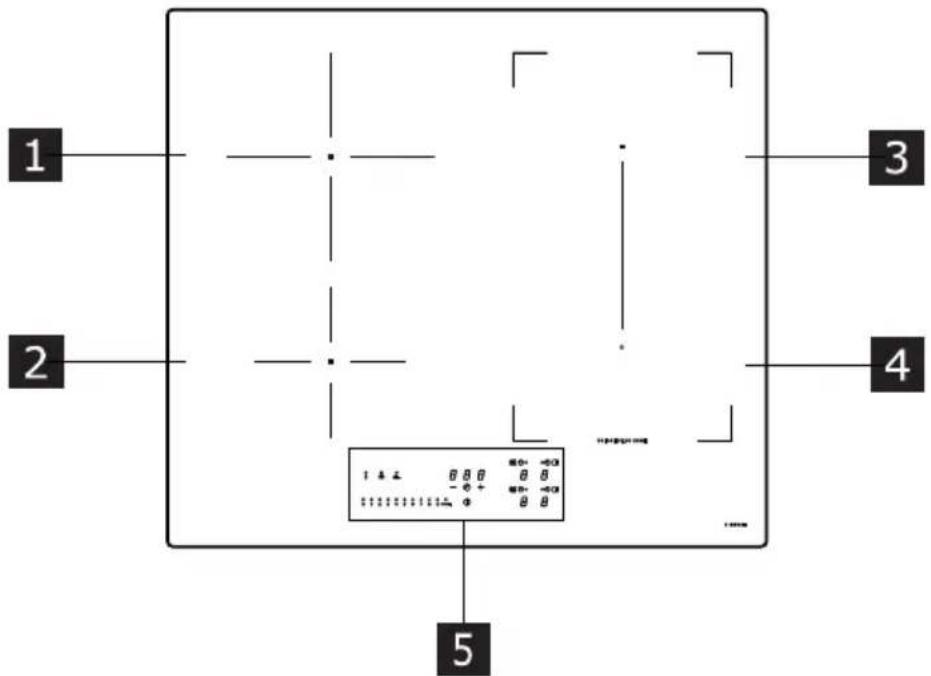

Опис производа

1 2 3 4 5

1 Појединачна зона за кување (200 мм) 2300 W, са функцијом појачавања (Booster) 3000 W.
2 Појединачна зона за кување (145 мм) 1400 W, са функцијом појачавања (Booster) 1850 W.
3 Појединачна зона за кување (210 x 190 мм) 2100 W, са функцијом појачавања (Booster) 3000 W.
4 Појединачна зона за кување (210 x 190 мм) 2100 W, са функцијом појачавања (Booster) 3000 W.
5 Контролна табла
3 + 4 Комбинована зона за кување (210 x 380 мм) 3000 W, са функцијом појачавања (Booster) 3700 W.

Индикатори

Детекција посуда

Свака зона за кување опремљена је системом који открива присуство шерпе на плочи за кување.

Систем за детекцију је у стању да препозна лонце са магнетним дном погодног типа за употребу на индукционим плочама за кухање.

Ако се за време рада уклони посуда или се користи неодговарајућа посуда, на екрану се појављује символ

Индикатор заостале топлоте је сигурносна функција која указује на то да је површина простора за кување и даље на температури од 50 °Ц или вишој и због тога може доћи до опекотина, ако се додирне са голим рукама. Цифра одговарајуће зоне за кување показује Н.

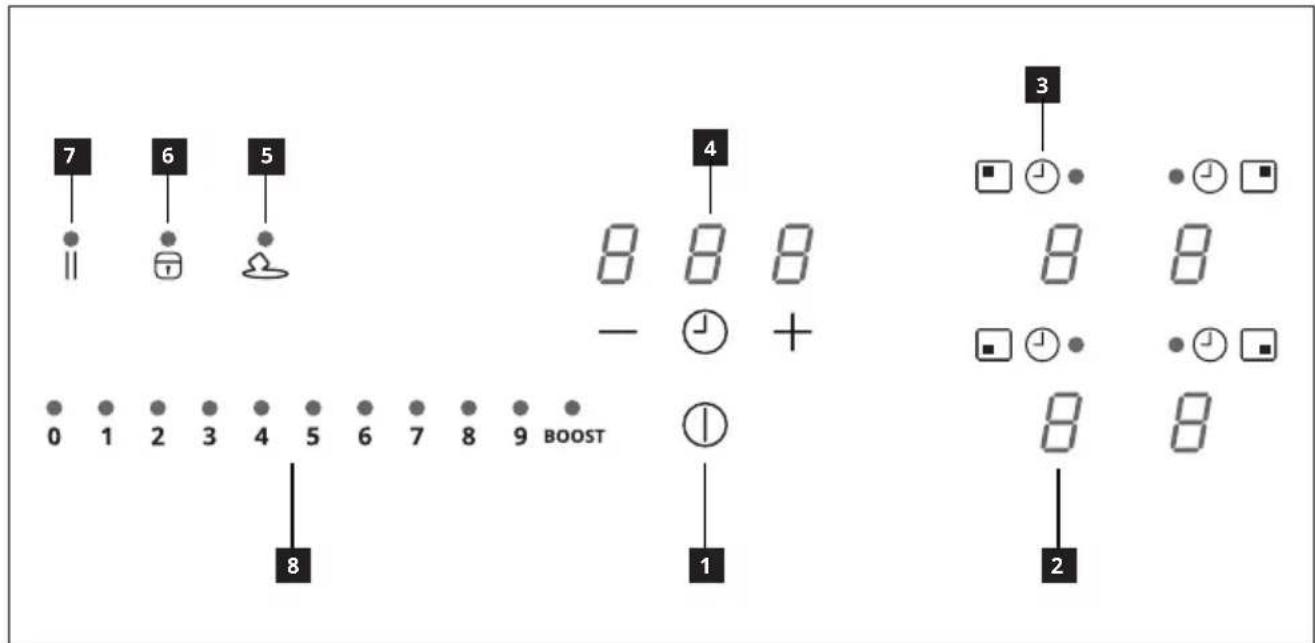

Контролна табла

7 6 5 8 8 8 - ⏻ + 3 0 1 2 3 4 5 6 7 8 9 BOOST 8 1 2 8 8

1 Укључено/Искључено
2 Индикатор нивоа снаге
3 Симбол тајмера
4 Контрола тајмера и индикатор времена кувања
5 Функцијски тастер Одмрзавање
6 Функцијски тастер Блокирање
7 Функцијски тастер Пауза
8 Клизна тастатура

Зоне за кување могу се активирати притиском на референтну ознаку ⑧Ознака светли интензивније да би потврдила операцију.

Када се шерпа постави на једну од 4 зоне за кување, плоча за кухање аутоматски препознаје њено присуство и осветљава одговарајућу цифру да би је активирала.

На контролној таблиц функције које се могу изабрати су увек one које су видљиве и које су осветљене малим интензитетом. Изаберите функције додиривањем одговарајућег символа.

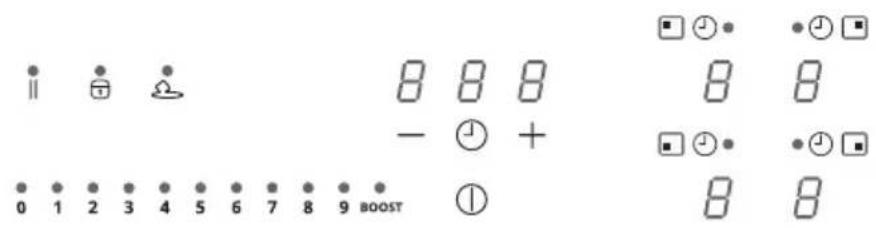

Ограничење снаге

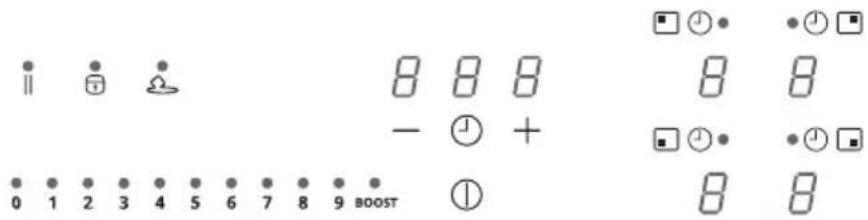

■ 1 ■ 2 ■ 8 8 8 - ⏻ + ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST 0 1 2 3 4 5 6 7 8 9 ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST

Приликом првог повезивања уређаја на кућну мрежу, инсталатер мора подесити снагу зона за кување на основу стварног капацитета кућног електричног система.

Ако то није потребно, плочу за кување можете директно укључити помоћу или следите поступак описан у наставку за приступ менију.

Спојите плочу за кување на кућну мрежу

1. Све цифре се пале на неколико секунди, а затим се искључују и остаје само која трепери.
2. Притисните и држите : цифре зоне за кување показују .
3. Док држите притиснуто , почните да притискате цифре зона у смеру супротном од смера казальке на сату.

Десна цифра означава Ёи то је број који означава тип менија. Десна предња цифра означава број који зависи од параметара назначених у избору.

Изаберите цифру помоћу и притисните „8“ на траци напајања.

Изаберите другу цифру и изаберите исправно подешавање.

Потражите спецификације у доњој табели:

Бредност на на траци напајања	kW Напомена
0 7,4 kW Стандардно почетно подешавање
1 6 kW
2 5 kW
3 4 kW
4 3,5 kW
5 3 kW
6 2,5 kW

Када је унета тачна вредност, потврдите додиром и држањем Ⓐ

Функције

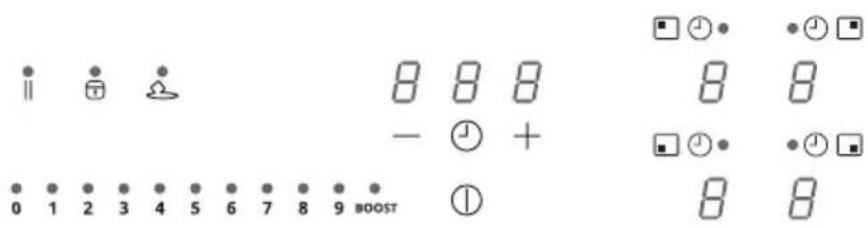

■ 1 ■ 2 ■ 8 8 8 - ⏱ + ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST ■ 1 2 3 4 5 6 7 8 9 BOOST ■ 1 ■ 2 ■ 3 4 5 6 7 8 9 BOOST

Уређај за заштиту деце	Ова функција спречава случајно укључивање уређаја.
	За активирање: ако се на плочи начази лонац, притисните и држите одговарајућу цифру 3 секунде. Ако на плочи за кување нема лонца, притисните и држите 3 секунде једну од 4 цифара (нису видљиве) поред тачке на левој страни. Отпустите и померите прст од 0 до 9 дуж траке за напајање која приказује редослед рада. Све цифре показују ⚫ Описане операције морају бити завршене у року од 10 секунди.
	За деактивирање: притисните и држите 3 секунде једну од 4 цифара зоне за кување. Отпустите и померите прст од 9 до 0 дуж траке за напајање која приказује редослед рада. Описане операције морају бити завршене у року од 10 секунди.
Блокирање	За време употребе могуће је закључати функције плоче за кување, на пример због чишћења. Функција остаје активна чак и ако се плоча за кување искључи и поново укључи. У случају нестанка струје, функција се деактивира.
	За активирање: притисните ⚫ држите 1 секунду.
	За деактивирање: притисните ⚫
Боост функција	Свака зона за кување може се подесити на додатни ниво снаге до 5 минута.
	За активирање: одаберите једну од 4 зоне за кување и одаберите вредност „BOOST“ на траци напајања. Одговарајућа цифра показује ⚫
	За деактивирање: одаберите једну од осталих могућих вредности на траци напајања.
Тајмер грејних зона	Тајмер вам омогућава да на крају подешеног времена искључите одређену зону за кување. Зоне за кување могу се програмирати појединачно, јер свака има свој тајмер.
	За активирање: Када је зона за кување у функцији, притисните одговарајући симболо да бисте приступили командама за управљање тајмером за ту зону. Три цифре показују „0 0 0“. Притисните „+“ или „-“ да бисте поставили одбројавање тајмера.Не додирујте ништа 10 секунди да бисте потврдили подешено време. На крају одбројавања, цифре се ресетују и емитује се звучни сигнал. Функција се може зауставити притиском на било који тастер. Ако је тајмер активан за неколико зона за кување, 3 цифре ће увек означавати најближи тајмер када време истекне.
	Да бисте деактивирали: када је зона за кување у функцији, притисните одговарајући символ ⚫ да бисте приступили командама за управљање тајмером за ту зону. Подесите три цифре на „0 0 0“ користећи „+“ или „-“.
Тајмер(генерички)	Тајмер са алармом за општу употребу.
	За активирање: укључите плочу за кување, проверавајући да нема шерпи или активних зона за кување.Три цифре за команде тајмера означавају „- - -“.Притисните цифру да бисте приступили менију тајмера и приказали „0 0 0“.Притисните „+“ или „-“ да бисте поставили одбројавање тајмера.Не додирујте ништа 10 секунди да бисте потврдили подешено време.На крају одбројавања, цифре се ресетују и емитује се звучни сигнал. Функција се може зауставити притиском на било који тастер.Поновите описане операције да бисте променили вредност одбројавања.
	За деактивирање: укључите плочу за кување, проверавајући да нема шерпи или активних зона за кување.Притисните цифру да приступите менију тајмера и користите „+“ и „-“ да подесите екран на „0 0 0“.
ФункцијаОдмрзавање	За активирање: изаберите једну од 4 зоне за кување и притисните .Индикатор одговарајуће зоне показује
	За деактивирање: притисните или притисните .
ФункцијаГрејање	Ова функција се користи за загревање шерпе на максимальну снагу пре него што наставите да кувате на одабраном нивоу. Временски интервал у коме се зона за кување одржава на максимальној снази зависи од крајњег подешеног нивоа кувања. Погледајте табелу:[IMAGE]Да бисте је активирали, са шерпом на плочи за кување и одабраном зоном за кување притисните и држите 3 секунде вредност (од 1 до 8) изабрану на траци за напајање. На дисплеју одговарајуће зоне за кување приказано је „А”.Могуће је повећати ниво кувања, али са смањивањем нивоа функција се деактивира. Такође се може деактивирати додиром и држањем 3 секунде тастера дотичне зоне за кување.
ФункцијаПауза	Ова функција вам омогућава да паузирате/поново покренете било коју активну функцију на плочи, смањујући расположиву снагу у зони кувања и ресетујући све функције. Ако се функција Пауза не деактивира у року од 10 минута, плоча се аутоматски искључује.
	За активирање: Са шерпом на плочи за кување и одабраном зоном за кување, притисните и држите дугме функције Пауза најмање 1 секунду. Сви дисплеји показују .
	За деактивирање: притисните и држите 1 секунду док не почне да трепће.Притисните било који други тастер у року од 10 секунди. Функција је деактивирана, а плоча за кување наставља са претходним подешавањима.
Функција Опозива	Ова функција се користи за опозив поставки рада плоче за кување у случају ненамерног искључивања или изненадног прекида напајања.
	Када се плоча искључи, ако је у року од 6 секунди укључите додиром на Ⓐ, дугме II трепће 6 секунди. Притисните дугме да бисте повратили претходно постављене функције. За потврду операције чује се звучни сигнал.
Комбиновани режим (функција "премошћавања")	Ова функција вам омогућава да повежете 2 зоне за кување да бисте их користили и контролисали као једну и већу зону за кување. Ово нуди могућност употребе лонаца са широм основном.Зоне за кување које се могу одабрати за ову функцију су искључиво one са десне стране.
	За активирање/деактивирање: истовремено притисните цифру десне зоне за кување да бисте изабрали 2 зоне које ће се премостити, све док се не појави цифра која 7 означава да је функција активирана. Друга цифра се користи за подешавање нивоа снаге.

Таблица кувања

Ниво снаге Начин кувања Примена
1 Топљење, лагано загревање Маслац, чоколада, желатин, сосеви
2 Топљење, лагано загревање Маслац, чоколада, желатин, сосеви
3 Доведите на температуру Пиринач
4	Продужено кување,згушњавање, динстање	Поврће, кромпир, сосеви, воће, риба
5	Продужено кување,згушњавање, динстање	Поврће, кромпир, сосеви, воће, риба
6 Дуже кување, динстање Тестенине, супе, динстано месо
7 Лагано	пржење	Кромпир рости (палачинке), омлет,похована и пржена храна, кобасица
8 Пржење, дубоко пржење Месо, помфрит
9	Брзо пржење на високојtemператури	Одресци
Р Брзо загревање Кључање воде

Прилагођавање корисничког менија

1. Тастер почиње да трепће.
2. Притисните и држите : цифре зоне за кување показују .
3. Док држите , пăчните да притискате цифру зоне за кување, настављајући у смеру казаљке на сату почев од one напред лево.

Лева задња цифра означава наизменично Џ један број од 2 до 7 који означава тип менија. Лева предња цифра означава број који зависи од параметара назначених у избору. Изаберите број на траци напајања да бисте приступили менију подешавања и унесите вредност. Потражите спецификације у доњој табели:

Код менија Опис Вредност
U2 Мени за управљање јачином звука дугмета. 0 (звук искључен) - 1 (мин.) - 3 (макс.)
U3 Мени за управљање јачином звука тајмера. 0 (звук искључен) - 1 (мин.) - 3 (макс.)
U4	Мени за управљање јачином осветљења екрана.	0 (макс.) - 9 (мин.)
U5	Мени за управљање анимацијом одбројавања.	0 (анимација деактивирана) - 1 (анимација активирана)
U6	Мени функције препознавања присуства шерпе.	0 (активна) - 1 (није активна)
U7 Мени за управљање крајем одбројавања.		0 (континуирано трепери и искључивање)1 (десет трептаја и искључивање)2 (један трептај и искључивање)

Након што је унета тачна вредност, потврдите додиром и држањем ② секунде.

Да бисте изашли из менија без чувања, притисните .II

Ако се ништа не предузме, кориснички мени ће се затворити после 1 минута.

Функција управљања снагом

Овај производ има електронски управљану функцију управљања снагом.

Погледајте илустрацију.

Ова функција контролише испоруку максимальне снаге од 3700 W између зона за кување које се користе у комбинованом режиму (1+2 и 3+4), оптимизујући расподелу снаге и избегавајући ситуације преоптерећења система.

Плоча за кување на максимальном нивоу снаге - функција дели снагу између зона за кување које се користе у комбинованом режиму и аутоматски смањује снагу осталих зона за кување, ако је потребно (највећи приоритет се додељује последњој команди).

Плоча за кување са ограничењем снаге - функција дели снагу између зона за кување, спречавајући подешавање снаге других зона за кување тако да премаши ограничење (да бисте повећали снагу одређене зоне за кување, потребно је ручно смањити ниво снаге подешен за други).

Пример:

Ако је додатни ниво снаге BOOST, изабран за зону 1, зона 2 за кување не може истовремено да пређе ниво снаге 9 и аутоматски ће бити ограничена.

Водич за употребу лонаца

Које лонце треба користити

Користите само лонце са феромагнетним дном погодне за употребу на индукционим плочама:

• ливено гвожће
- емајлирани челик
- угљени челик
- нерђајући челик (чак и не у потпуности)
- алуминијум са феромагнетним премазом или дно са феромагнетном плочом

Да бисте утврдили прикладност лонца, проверите да ли је присутан символ (обично утиснут на дну). Такође можете поставити магнет близу дна шерпе. Ако остане причвршћен, то значи да се посуда може употребљавати на индукционој плочи. Да бисте осигурали оптималну ефикасност, увек користите шерпе и тигање са равним дном које могу равномерно расподелити топлоту. Дно које није савршено равно може утицати на проводљивост снаге и топлоте.

Да би се осигурало да плоча за кување правилно функционише, шерпа мора покривати једну или више референтних тачака назначених на површини плоче за кување и мора бити одговарајућег минималног пречника.

Увек користите зону за кување која најбоље одговара пречнику дна шерпе.

Грејна зона	Пречник дна шерпе
	Мин. (препоручени)	Макс. (препоручени)
Задња лева 110 мм 200 мм
Предња лева 110 мм 145 мм
Задња десна 110 мм 190 мм
Предња десна 110 мм 190 мм
Комбинована зона за кување са десне стране	190 мм 370 мм

Празни лонци/шерпе или са танким дном

Не употребљавајте празне лонце/шерпе или оне са танким дном на плочи за кување, јер вам то неће омогућити контролу температуре или аутоматско искључивање зоне за кување ако је температура превисока, уз ризик од оштећења површине лонца или плоче. Ако се то догоди, не додирујте ништа и сачекајте да се све компоненте охладе.

Ако се појави порука о грешци, погледајте одељак „Водич за решавање проблема“.

Савети/предлози

Бука за време рада

Када активирате зону за кување, чућете кратко зујање. Ова појава је типична за стаклокерамичке зоне за кување и не утиче ни на рад ни на радни век уређаја. Бука може зависити од шерпе која се користи. У присуству јаке сметње, можда је корисно заменити шерпу.

Индукциона технологија се заснива на стварању електромагнетних поља за генерисање топлоте директно на дну лонаца. Лонци и тигањи могу изазвати звукове или вибрације у зависности од тога како су направљени. Ови звукови се могу описати на следећи начин:

Лагано зујање (као код трансформатора)

Овај звук се јавља када је температура кувања висока. Зависи од количине енергије која се преноси са плоче за кување на лонац. Звук престаје или се смањује како се смањује ниво топлоте.

Лагани звиждук

Овај звук се јавља када је посуда за кување празна. Звук престаје када ставите течност или намирнице у посуду.

Пуцкетање

Овај звук се јавља када је лонац састављен од неколико преклапајућих слојева. Настаје услед површинских вибрација формираних од различитих материјала у међусобном контакту. Звук производи лонац и може да варира у зависности

Овај звук се јавља када је лонац направљен од различитих материјала, слојевито постављених један на други, и када се користи на плочи на максимальној снази и, такође, на две зоне за кување. Звук престаје или се смањује како се смањује ниво топлоте.

Ови звукови су нормални Бука вентилатора

Да би електронски систем радио како треба, потребно је подесити температуру плоче за кување. Да би се то постигло, плоча за кување има вентилатор који се укључује да би смањио и регулисао

температуру електронског система. Вентилатор може наставити да ради чак и након што је плоча за кување искључена ако је детektована температура и даље превисока.

Ритмички звукови, слични онима као казальке на сату.

Овај звук се јавља само када раде најмање три зоне за кување и нестаје или се смањује када су две искључене. Ови звукови, описани као нормалне појаве индукционе технологије, не сматрају се дефектима.

Чишћење и одржавање

• Не користите абразивне сунђере, жицу, хлороводоничну киселину и друге производе који могу да огребу или нагризу површину.
• Не конзумирајте остатке хране који су пали или се наталожили на површину и на функционалне или естетске елементе плоче за кување.
• Искључите или одспојите апарат из напајања пре било каквог чишћења или одржавања.
• Чистите уређај после сваке употребе да бисте спречили загоревање заостале хране. Много је теже уклонити очврснуле или загореле трагове прљавштине.
• Да бисте уклонили свакодневну прљавштину, користите меку крпу или сунђер са одговарајућим детерцентом. Придржавајте се препорука произвођача о томе која средства за чишћење користити. Препоручује се употреба неутралних детерцената.
• Уклоните стврднуте трагове прљавштине, као што је млеко током кључања, помоћу стаклокерамичке стругалице када је плоча за кување још врућа. Придржавајте

се препорука произвођача о томе које стругаче користити.
- Уклоните остатке хране богате шећером, попут прскања цема током кувања, помоћу стаклокерамичке стругалице када је плоча за кување још врућа. Ако се не уклоне, ови остаци могу оштетити стаклокерамичку површину.
- Уклоните све остатке отопљене пластике помоћу стругача погодног за стаклокерамичке површине када је плоча за кување још врућа. Ако се не уклоне, ови остаци могу оштетити стаклокерамичку површину.
- Каменац уклоните малом количином раствора за скидање каменца, нпр. сирћетом или лимуновим соком, након што се плоча за кување охлади. Затим пребришите влажном крпом.
- Немојте сећи нити припремати храну на површини и избегавајте да на њу падну тврди предмети. Не вуците посуде и тањире преко површине уређаја.
- Немојте користити парне чистаче.

Водич за решавање проблема

Кодгрешке	Опис Могућ узрок	Решење
ER03	Плоча се исклъучујепосле 10 секунди.	Откривено је континуирано активирање тастера.Вода или лонац присутни на контролној таблиц.	Уклоните воду или лонац са стаклокерамичке површине и са контролне табле
ER21	Плоча се исклъучује.	Унутрашња температура електронских компоненти је превисока.	Пустите да се плоча за кување охлади.Проверите да ли плоча за кување има довољно вентилације.Ако се грешка и даље јавља, обратите се служби за продају.
E2	Одговарајућа зона за кување се исклъучује.	Празна или неодговарајућа шерпа.Превисока температура шерпе или стаклокерамичке површине.Превисока температура електронских компонената.	Пустите да се плоча за кување охлади.Користите одговарајући лонац.Не загревајте празне посуде.
E3	Одговарајућа зона за кување се исклъучује.	Неодговарајућа шерпа.Лонац губи своја магнетна својства и може проузроковати оштећење индукционе плоче.	Користите одговарајући лонац.Грешка се аутоматски поништава после 8 с и зона за кување се може поново користити.У случају даљих грешака, лонац мора бити замењен.Ако се грешка и даље јавља, обратите се служби за продају.
E6	Зона за кување се не уклъучује.	Напон и/или фреквенција напајања ван интервала.	Проверите мрежни напон и/или фреквенцију.Ако је потребно, обратите се служби за продају.
E8	Зоне за кување се искључују.	Квар вентилатора.Вентилатор блокиран прашином или нитима.	Очистите вентилатор и уклоните све стране предмете.Ако се грешка и даље јавља, обратите се служби за продају.
EH	Одговарајућа зона за кување се искључује.	Сензор температуре зоне за кување је блокиран.После уклъучивања плоче за кување није откривена довољна варијација температуре.	Искључите плочу за кување и поново је уклъучите након што се охлади.Ако се грешка и даље јавља, обратите се служби за продају.
E4E5E7E9ER20ER22ER31ER36ER42ER47EA	Искључите плочу за кување из напајања.Сачекајте неколико секунди, а затим поново спојите плочу за напајање.Ако се проблем настави, обратите се сервисном центру и наведите код грешке који ће се појавити на екрану.

Одржавање и поправке

• Уверите се да је одржавање електричних компоненти поверено исклучиво произвођачу или Служби за техничку помоћ.
• Уверите се да ће оштећене каблове заменити само произвођач или сервисери.

Ако постоји грешка, покушајте да пронађете решење пратећи упутства наведена у водичу за решавање проблема. Ако се проблем не може решити, контактирајте своју продавницу IKEA или корисничку службу.

Комплетна листа сервисних центара које је именовала IKEA и њихове контакт информације налазе се на последњој страници овог упутства.

При обраћању сервисној служби, припремите следеће податке:

• врста квара
• модел уређаја (арт./шифра)
• серијски број (S.N.)

Ове информације се могу наћи на плочици са подацияма. Плочица са подацияма се налази на дну уређаја.

У случају неправилне употребе уређаја или инсталације коју није извршио овлашћени инсталатер, биће потребно платити посету техничару корисничке службе или продавцу чак и за време гарантног периода.

Tehnički podaci

		Јединица Вредност
Тип производа Интегрисана плоча за кување
Димензије	Ширина мм		580
	Дубина мм		520
	Висина мин./макс мм		54
Укупна снага W			7400

Параметар Вредност
Напон и фреквенција напајања	220-240 V, 50 Hz; 220 V, 60 Hz2N~ 380-415 V, 50 Hz; 2N~ 380 V, 60 Hz;
Тежина уређаја 8,8 кг

Ознака модела	KOLSTAN805.594.66105.594.60
Број грејних зона 4
Број зона за кување које се могу комбиновати 1 - Десна
Технологија кувања Индукција
Димензије комбиноване зоне за кување Десна 210 x 380 мм
Димензије зоне за кување	Задња лева ∅ 200 мм
	Предња лева ∅ 145 мм
	Предња десна 210 x 190 мм
	Задња десна 210 x 190 мм
Потрошња енергије по комбинованој зони за кување 192 Wh/kg
Потрошња енергије по зони за кување	Задња лева 185 Wh/kg
	Предња лева 181 Wh/kg
Потрошња електричне енергије плоче за кување(електрични рад)	186 Wh/kg

Информације о производу према уредби бр. 66/2014 Референтни стандарди:

ЕН/ИЕЦ 60350-2

ЕН/ИЕЦ 50564

Овај уређај је дизајниран, произведен и стављен у промет у складу са ЕЕЗ смерницама.

„Технички подаци су наведени на плочици са подацима причвршћеној на дну производа.“

Информације о производу према прописима Уједињеног Краљевства Референтни стандарди:

БС ЕН 60350-2

БС ЕН 50564

Овај уређај је дизајниран, произведен и стављен у промет у складу са смерницама.

„Технички подаци су наведени на плочици са подацима причвршћеној на дну производа.“

Називна плочица

Горња слика приказује плочицу са подацима уређаја.

Серијски број је специфичан за сваки производ.

Поштовани купче, молимо Вас да сачувате додатну плочицу са подацима на корицама Безбедносне књижице.

На овај начин ћемо моћи да вам боље помогнемо тако што ћемо тачно идентификовати плочу за кување коју сте купили, у случају да вам затреба наша помоћ у будућности.

Захваљујемо се на сарадњи!

Еколошки аспекти

Одлагање кућних апарата

- Символ на производу или на амбалажи означава да се производ не сме одлагати са уобичајеним кућним отпадом. Производ се мора одлагати у центру специјализованом за рециклажу електричних и електронских компонената. Правилним одлагањем производа помажете у спречавању потенцијалних негативних последица по животну средину и здравље које би иначе могле настати непримереним одлагањем. За детаљније информације о начину рециклирања овог производа обратите се општинским властима, локалној служби за одлагање отпада или продавници у којој сте купили производ.

Одлагање амбалажног материјала

Материјали са символом могу се рециклирати. Материјал за паковање одложите у посебне контејнере за сакупљање ради рециклирања.

Ušteda energije

Праћењем доле наведених савета свакодневно можете уштедети енергију за време кувања.

• При загревању воде користите само потребну количину.
• Ако је могуће, лонце увек покријте поклопцем.
• Пре активирања зоне за кување ставите посуду.
• Ставите мање посуде на мање зоне за кување.
• Лонце поставите директно у средину зоне за кување
• Користите заосталу топлоту да храну држите топлом или за отопљавање.

ГАРАНЦИЈА КОМПАНИЈЕ ІКЕА

Колико важи гаранција компаније IKEA?

Ова гаранција важи пет (5) година од дана куповине уређаја у продавници IKEA. Као доказ куповине потребно је имати оригиналан рачун. Ако се под гаранцијом обави неко сервисирање, то неће продужити гарантни период уређаја.

Ко пружа помоћ?

Сервисер IKEA пружаће услуге у сопственој режији или путем овлашћене мреже сервисних партнера.

Гаранција покрива кварове уређаја настале услед грешака у материјалу и изради од дана куповине у продавници

IKEA. Ова гаранција важи само за употребу у домаћинству. Изузеци су наведени у питању „Шта није покривено овом гаранцијом?” Током периода важења гаранције, трошкове поправке (резервни делови, рад и путовања техничког особља) сносиће служба за помоћ, под условом да приступ уређају за поправку не укључује посебне трошкове. Под тим условиям важе смернице ЕУ (бр. 99/44/EC) и одговарајући локални прописи. Замењени делови постају власништво компаније IKEA.

Како ће IKEA отклонити проблем?

Пружатель услуга којег је овластила испитаће производ и по сопственом

нахођењу одлучити да ли је покривен гаранцијом. У потврдном случају, IKEA пружатель услуга или његов овлаштени сервисни партнер ће, путем својих сервисних центара, према властитом нахођењу или поправити неисправан производ или га замијенити производом исте или једнаке вриједности.

Шта није покривено овом гаранцијом?

• Нормално хабање.
• Оштећења настала намерно или услед немара, оштећења настала услед непоштовања упутства за употребу, неправилне инсталације или прикључења на погрешан напон, оштећења изазваних хемијским или електрохемијским реакцијама, рђе, корозије или оштећења воде, укључујући и неограничавајућа оштећења присуством прекомерног кречњака у водоводним цевима и оштећењима изазваним атмосферским и природним догађајима.

- Потрошни материјал у који спадају батерије и сијалице.

- Декоративни и нефункционални делови који не утичу на уобичајену употребу уређаја, укључујући огреботине и варијације боја.

- Случајно оштећење проузроковано страним супстанцама или телима и чишћењем или ослобађањем филтера, одводних система или фиока за детерџент.

- Оштећења следећих делова: стаклокерамичке плоче, прибор, корпе за посуђе и есцајг, напојне и испусне цеви, заптивке, лампе и абажури, решетке, дугмад, кућишта и делови кућишта, осим ако се може доказати да је такво оштећење настало због производних недостатака.

- Случајеви када током посете техничара не буде утврђена никаква грешка.

- Оправке које нису обавили наши овлашћени сервисери и/или овлашћени сервисни партнери или ако су коришћени неоригинални делови.

- Оправке услед монтаже која је неисправна или није у складу са спецификацијом.

- Употреба апарата у окружењу које није домаћинство, на пример за професионалну употребу.

- Штета услед транспорта. Ако купац превезе производ на своју кућну или неку другу адресу, IKEA не одговара ни за каква оштећења која могу настати при транспорту. Међутим, ако IKEA испоручује производ на одредишну адресу купца, тада ће оштећење производа настало током те испоруке бити покривено овом гаранцијом.

- Почетни трошкови инсталације уређаја IKEA. Међутим, ако добављач услуга које је именовала IKEA или њезин овлашћени сервисни партнер поправи или замени опрему у оквиру гаранције, добављач или овлашћени сервисни партнер мора такође предвидети поновну инсталацију поправљене опреме или уградњу заменске опреме, где је то потребно.

Ово ограничење не важи за беспрекоран рад који квалификовани специјалиста обави уз коришћење наших оригиналних делова ради адаптирања уређаја према техничким безбедносним спецификацијама неке друге земље ЕУ.

Важење локалних закона

Гаранција компаније IKEA вам даје одређена права која покривају или надилазе локалне правне захтеве.

Међутим, ови услови ни на који начин не ограничавају права потрошача дефинисана локалним прописима Међутим, ови услови ни на који начин не ограничавају права потрошача описана у локалном законодавству.

Подручје важења

За уређаје купљене у једној земљи ЕУ и пренете у неку другу земљу ЕУ сервис ће бити пружен под окриљем гарантних услова нормалних за ту другу земљу. Обавеза пружања услуге под условима garанције постоји само ако је уређај усклаћен и инсталиран у складу са:

• техничким спецификацијама државе у којој се захтева примена гаранције;
• безбедносним информацијама садржаним у корисничком приручнику.

Корисничка служвба посвећена IKEA кућним апаратима:

1. тражење помоћи у гарантном року;
2. тражење информација о уградњи IKEA уређаја у одређене IKEA кухињске елементе. Служба неће пружати појашњења која се односе на:
3. целокупну монтажу кухиња IKEA;
4. прикључке за струју (ако се уређај испоручује без утикача и кабла), прикључке за воду и плин јер њих треба да обави овлашћени сервисер.
5. тражење разјашњења садржаја корисничког упутства и спецификација уређаја IKEA.

Да бисмо могли да вам помогнемо на најбољи начин, пре него што нас контактирате пажљиво прочитајте одељке Упутство за склапање и/или Упутство за коришћење у овој књижици.

Како да дођете до нас ако вам затреба сервис

Погледајте на задњој страни овог приручника комплетну листу IKEA овлашћених контакта и њихове националне телефонске бројеве.

Важно! Да бисмо вам пружили бржу услугу, препоручујемо да користите одговарајуће телефонске бројеве наведене на крају овог приручника. Да бисте затражили помоћ, увек се наведите одређене шифре уређаја који се налазе у овом упутству. Пре позивања при руци треба да имате IKEA број артикла (8-цифрени код) уређаја за који тражите нашу помоћ.

То је доказ о куповини који морате имати да би гаранција важила. Имајте на уму да се на рачуну налазе IKEA бројеви артикла и бројеви (8-цифрени код) за сваки купљени уређај.

Да ли вам је потребна додатна помоћ?

За сва додатна питања која се не односе на постпродајне услуге ваших уређаја. Молимо контактирајте наш најближи İKEА позивни центар. Препоручујемо да пре позивања пажљиво прочитате документацију уређаја.

Indekss
