用户手册 Securio AF100 HSM
Bruk参加会议，以表示对Brik'syndrom的尊重。Brik表示，他希望Brik在自己的家庭中得到尊重。
（HE BXOJAT B KOMNNEKT NOCTABKN）
CneuaJIbHoeMacNoIJpeKyuux 6JOKOB(250m)
HomepДЯЗа:1.235.997.403
Adeca cepBnchbIX ueHTPOB cm. Ha cTp. 220.
10 TexHnueckne daHHbIe

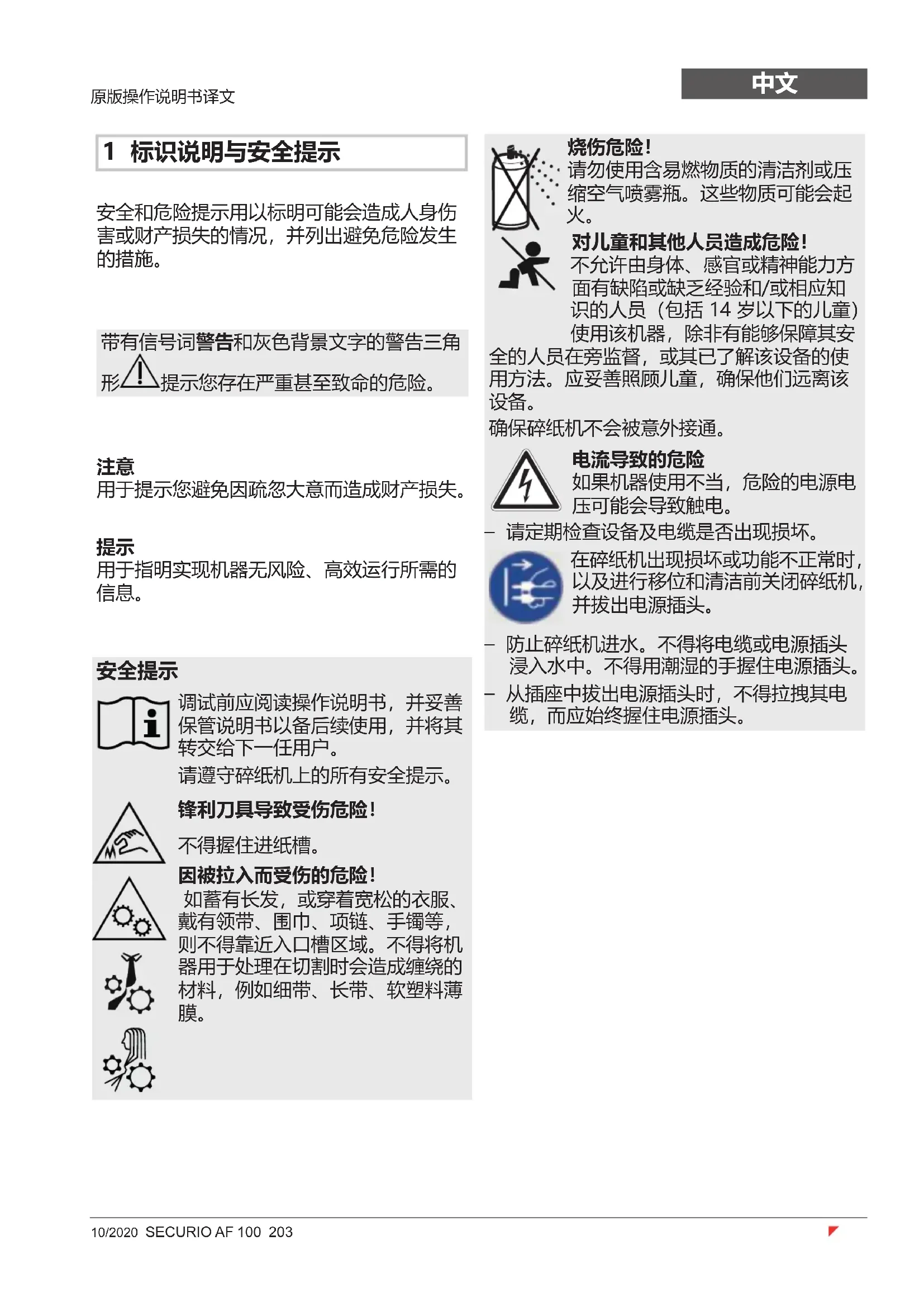

安全和危险提示用以标明可能会造成人身伤害或财产损失的情况，并列出避免危险发生的措施。
带有信号词警告和灰色背景文字的警告三角形提示您存在严重甚至致命的危险。
注意
用于提示您避免因疏忽大意而造成财产损失。
提示
用于指明实现机器无风险、高效运行所需的信息。
安全提示
调试前应阅读操作说明书，并妥善保管说明书以备后续使用，并将其转交给下一任用户。
请遵守碎纸机上的所有安全提示。
锋利刀具导致受伤危险！
不得握住进纸槽。
因被拉入而受伤的危险！
如蓄有长发，或穿着宽松的衣服、戴有领带、围巾、项链、手镯等，则不得靠近入口槽区域。不得将机器用于处理在切割时会造成缠绕的材料，例如细带、长带、软塑料薄膜。
烧伤危险！
请勿使用含易燃物质的清洁剂或压缩空气喷雾瓶。这些物质可能会起火。
对儿童和其他人员造成危险！
不允许由身体、感官或精神能力方面有缺陷或缺乏经验和/或相应知识的人员（包括14岁以下的儿童）使用该机器，除非有能够保障其安
全的人员在旁监督，或其已了解该设备的使用方法。应妥善照顾儿童，确保他们远离该设备。
确保碎纸机不会被意外接通。
电流导致的危险
如果机器使用不当，危险的电源电压可能会导致触电。
- 请定期检查设备及电缆是否出现损坏。
在碎纸机出现损坏或功能不正常时，以及进行移位和清洁前关闭碎纸机，并拔出电源插头。
- 防止碎纸机进水。不得将电缆或电源插头浸入水中。不得用潮湿的手握住电源插头。
- 从插座中拔出电源插头时，不得拉拽其电缆，而应始终握住电源插头。
按照规定使用，质保
查看外壳上部背面的铭牌，了解碎纸机所适用的电源电压。请注意操作说明书中的相关要点。
此碎纸机用于销毁纸张和少量信用卡。
自动进纸架仅用于输送没有订书钉或回形针的纸张。
带有订书钉和回形针的纸张以及信用卡只能通过入口槽送入。
坚固的切割装置可轻松切碎订书钉和回形针。
此碎纸机的质保期限为三年。碎纸机的HSM切割轴质保在机器的整个使用寿命范围内均有效（HSM终身保修）。由于使用不当和第三方干预造成的磨损和损坏不在质保范围内，也不在保修范围内。纸盒的进纸辊为磨损件。
HSM承诺，在该型号产品停产10年内均可提供HSM备件。

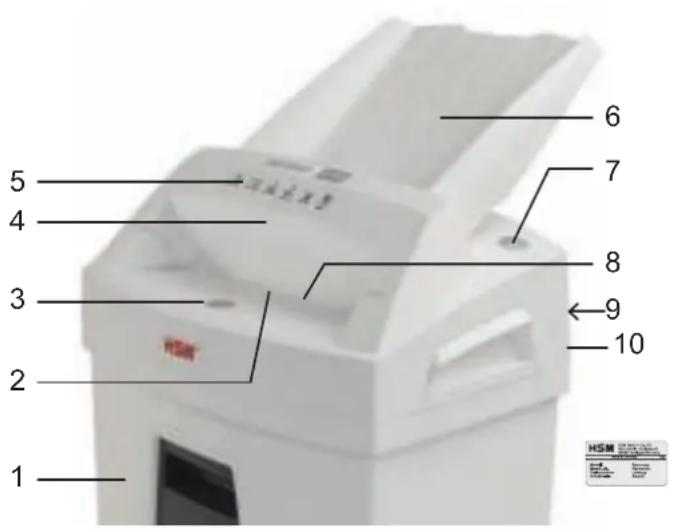

3 概览2
1 碎纸容器
2 自动启停装置
3 操作键
4 安全元件
5 安全提示
6 自动进纸架
7回退键R
8入口槽
9 切割头
10 铭牌
4 调试
警告
危险的电源电压！
如果机器使用不当，可
能会导致触电。
- 仅可在干燥的室内环境中使用碎纸机。请勿在湿度极高的房间中或雨中使用该设备。
- 设备、电源插头和电缆应远离明火或高温表面。通风管必须保持畅通，并应与墙壁或家具保持至少 5cm 的距离。
- 注意确保可以轻松操作到电源插头。
- 在插入电源插头前，应检查您所使用电网的电压和频率是否与铭牌上的数据一致。
安装自动进纸架：
- 将安全元件向前翻。
- 进纸架包含在包装盒中。
将进纸架放入导板中并向下按，直至其卡入到位。
将进纸架左右两侧的门锁向外按，以完成固定。
- 重新将安全元件折回。
- 将随附的电缆连接在碎纸机的背面，将电源插头插入按照规定安装的插座中。
5 操作
接通碎纸机
- 将碎纸机背面的电源开关转到“1”位置。
切碎纸张
将纸张直接放入入口槽，或使用自动进纸装置即可切碎纸张。在自动进纸批处理过程中，也可以手动送入纸张。
1. 将纸张直接放入入口槽
送入纸张后，自动启停装置启动切割装置。
切割装置将在自动启停装置完成纸张输送5秒后关闭。
2. 使用自动进纸架自动送入纸张
此碎纸机配有自动送纸装置 (Autofeed)，最多可容纳100张纸。
警告因被拉入而受伤的危险！
在碎纸过程中，自动进纸架中的进纸辊始终运行。如蓄有长发，或穿着宽松的衣服、戴有领带、围巾、项链、手镯等，则不得靠近进纸辊区域。
将一叠纸（最多100张， 80g / m^2 ）放在自动进纸架上。
注意：纸张上不得有订书钉或回形针。
- 启动碎纸进程。为此，有两种操作方法：
a) 长按操作键两秒。
启动切割装置和自动进纸驱动装置。纸张将被送至切割装置处。由自动进纸架送入的所有纸张将被切碎，切割装置在完成所有切割任务5秒后关闭。提前结束：按下该操作键。
b) 将一页纸直接放入入口槽。
启动切割装置和自动进纸驱动装置。纸张将被送至切割装置处。由自动进纸架送入的所有纸张将被切碎，切割装置在完成所有切割任务5秒后关闭

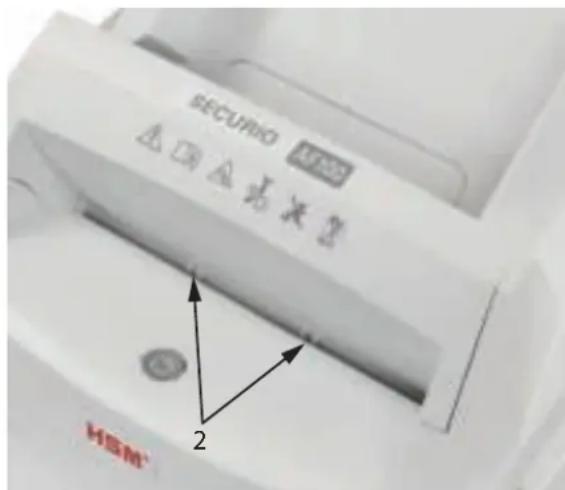

切碎信用卡 清空碎纸容器
- 将卡片放入入口槽，确保卡片能被自动启停装置(2)抓取。
请勿使用自动进纸架送入此种材料。
将已粉碎的材料与废纸分开进行废弃处理。
碎纸容器已满
定期检查碎纸容器的填充情况。
注意立即清空已装满的碎纸容器，因为多次反复按压切割材料会导致切割装置发生功能故障。
外壳上部的左侧和右侧各嵌有一处手柄凹槽，方便您从碎纸容器中提起切割头。
关闭碎纸机
- 将碎纸机背面的电源开关转到“0”位置。
6 故障排除
| 故障 故障排除 | |
| 切割装置运行了大约5秒钟,但纸盒中的纸张未被送入。 | 自动送纸盒卡纸。 原因:纸摞中有回形针或订书钉。 取下纸上的回形针或订书钉,然后重新装入纸摞。 |
| 卡纸 > 切割装置向后 | 运行几秒钟并将纸张推出。 原因:一次性送入的纸张过多。 ·必要时按下回退键“R”,取出塞住的纸摞。 ·将该摞纸分为两半。 ·依次送入纸张。 提示: 如果在卡纸之前已经有大部分纸被送入,也可以按住回退键“R”5秒钟以上。这会使切割装置再次向前移动,并切碎剩余的纸张。 |
| 切割装置不运行。 | 自动送纸盒卡纸 ·故障排除方法参见上文。 ·切割头位置出错 ·将切割头正确放置在碎纸容器上。 ·碎纸容器已满 ·清空碎纸容器。 注意 立即清空已装满的碎纸容器,因为多次反复按压切割材料会导致切割装置发生功能故障。 |
| 电机过载。 ·重新进行调试前,应使碎纸机冷却45-60分钟。 |
7 清洁和维护 8 废弃处理 / 回收
警告
危险的电源电压！
如果机器使用不当，
可能会导致触电。
在进行移位和清洁前关闭碎纸机，并拔出电源插头。
与拆除壳体盖板有关的服务工作只能由HSM客户服务部门和我们合作方的维修技术人员执行。
客户服务部门的地址请参见第220页。
电气和电子废物通常仍含有许多有价值的材料，但有时也包含一些有害物质，这些物质对于实现其功能和安全性来说是必需的。如果进行了错误的废弃处理或处置，可能会对人体健康和环境造成危害。切勿
将旧设备丢弃在日常垃圾中。遵守现行的适用规定，并通过回收点对废旧的电气和电子设备进行回收利用。对于包装材料，也必须进行环保式的废弃处理。
只能使用软布和温和的肥皂水清洁碎纸机。应避免水渗入设备内部。
如果切割性能下降，出现噪音，或者每次清空碎纸容器后，均需润滑切割装置。请仅使用HSM切割模块专用油：
- 将专用油通过入口槽喷到整个切割轴上。
- 在没有送纸的情况下，按下操作键约5秒钟。
清除纸屑和颗粒状物质。
如果自动进纸架无法再稳稳地将纸张送入切割装置，则代表进纸辊已经磨损，必须更换。我们可以为您提供一个更换工具包。请联系我们的客户服务部门。
9 供货范围
- 包装在纸箱中的碎纸机
- 自动进纸架
- 电源线
- 1瓶切割模块专用油(50ml)
- 操作说明书
附件（不在供货范围内）
- 切割模块专用油 (250 ml)
订货号 1.235.997.403
客户服务部门的地址请参见第220页。
10技术数据
| 切割方式 颗粒式切割 | |
| 切割宽度 (mm) 4 X 25 | |
| 安全等级 DIN 66399 P-4、T-4、E-3、F-1 | |
| 切割功率* (张), DIN A4 70 g/m\(^{2}\)80 g/m\(^{2}\) | 6 - 75 - 6 |
| 重量 7.6 kg | |
| 进纸宽度 225 mm | |
| 切割速度 45 mm/s | |
| 接口 220-240 V / 50/60 Hz | 110-130 V / 50/60 Hz |
| 最大张数时的功率 185 W (EU) / 160 W (US) | |
| 待机模式下的能耗 < 2 Wh | |
| 最大张数时的运行时间 最长 15 分钟 | |
| 单页的运行时间 最长 20 分钟 | |
| 运行时的环境条件:温度相对空气湿度海拔高度 | -10 °C至+25 °C最大90%,无冷凝最高2000 m |
| 尺寸宽 x 深 x 高 (mm) 375 x 260 x 620 | |
| 碎纸容器的容积 | 25 l |
| 排放声压级空载/负载 | 55-60 dB / 65-70 dB |
| 空载时的 A 计权声功率级LWAd (B1) | 71 dB |
- 可以一次性切割的最大纸张张数 (DIN A4, 70 g/m² 或 80 g/m²), 纵向放入。给出的性能数据通过已上油的新切割装置和已冷却的电机确定, 并参考 230 ~V / 50 ~Hz 或 120 ~V / 60 ~Hz 的电压。较弱的电源电压或不同于指定频率的电源频率可能会导致纸张切割能力降低并增加运行噪音。根据纸张的表面粗糙程度和特性以及放入方式而定, 纸张切割功率可能会有所不同。
此碎纸机符合相关的欧盟统一规定：
EMC指令2014/30/EU
- 低电压指令2014/35/EU
RoHS指令2011/65/EU
您可向制造商索取欧盟符合性声明。
