| 产品类型 | 纸板包装缓冲垫制造设备 |
| 品牌 | HSM |
| 型号 | ProfiPack P425 |
| 尺寸（长 x 宽 x 高） | 770 x 570 x 1040 毫米 |
| 重量 | 170 千克 |
| 电源 | 100-240 伏 / 50-60 赫兹 |
| 最大功耗 | 1.87 千瓦 |
| 工作宽度 | 425 毫米 |
| 进纸高度 | 20 毫米 |
| 运行速度 | 8.5 - 14.0 米/分钟（4档可调） |
| 切割能力 | 最多3层纸板 |
| 间距间隔 | 5 x 100 毫米 |
| 工作模式 | 连续工作 |
| 噪音水平（空载/负载） | 60-62 分贝(A) / 66-67 分贝(A) |
| 环境条件 - 温度 | -10°C 至 +25°C |
| 最大相对湿度 | 90%（无冷凝） |
| 最大海拔 | 2,000 米 |
| 保修 | 2年（连续工作6个月） |
| 维护与清洁 | 使用软布和肥皂水清洁；清洁前拔掉电源 |
| 安全 | 紧急停机、脚轮锁定、刀片防护 |
| 可选配件 | 集成吸气套件（吸尘器接口） |
| 合规性 | 低电压指令、电磁兼容性、RoHS |
常见问题 - ProfiPack P425 HSM
用户关于以下问题的提问 ProfiPack P425 HSM
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 碎纸机 免费PDF格式！查找您的手册 ProfiPack P425 - HSM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 ProfiPack P425 品牌 HSM.
用户手册 ProfiPack P425 HSM
中文：用于生产包装填充材料的设备 153
ProfiPack P425 仅用于生产纸板制成的包装填充材料。机器的质保期为两年。如果多班倒运行机器，则质保期为 6 个月。磨损、因使用不当、自然损耗或第三方干预而造成的损坏不在质保范围内。
2 标识说明与安全提示
调试前应阅读操作说明书，并妥善保管说明书以备后续使用，并将其转交给下一任用户。
请遵守 Profipack 上的所有安全提示。
警惕切割装置造成人员受伤
锋利的切割装置可能会造成人员被割伤。
锋利刀具导致受伤！
不得握住进纸槽。
被拉入从而受伤!
如披散着长发，或穿着宽松的衣服、戴有领带、围巾、项链、手镯等，则不得靠近入口槽区域。不得将机器用于处理在切割时会造成缠绕的材料，例如细带、长带、软塑料薄膜。
对儿童和其他人员造成危险！
此装置不适合在可能有儿童在场的地点使用。
电流导致的危险
如果机器使用不当，危险的电源电压可能会导致触电。
- 请定期检查设备及电缆是否出现损坏。
- 如果 Profipack 出现损坏或功能不正常，或者需要进行移位和清洁，请先关闭 Profipack，并拔掉电源插头。
- 注意确保可以轻松操作到电源插头。
-
在插入电源插头前应检查您所使用电网的电压和频率是否与铭牌上的数据一致。
-
避免液体渗入 ProfiPack 中。
- 不得将机器放在散热体或其他热源附近。
- 通风管必须保持畅通，并应与墙壁或家具保持至少 5cm 的距离。
- 从插座中拔出电源插头时，不得拉拽其电缆，而应始终握住电源插头。
维修作业只能由 HSM 客户服务部门和我们合作方的维修技术人员执行。客户服务部门的地址请见第 168 页。
3 运输、架设
将连接电缆与机器连接。必须连接到符合机器铭牌上的数据规定的电源上。确保连接电缆无遮挡阻碍，避免电缆受到踩踏。将机器的连接插头插入正确安装的电源插座。
HSM ProfiPack 425 还可选配集成的抽吸装置。
配置抽吸装置后，便可吸除加工纸板期间所产生的灰尘。如果您的设备有抽吸装置，那么在右侧(9)会有一个抽吸装置接口。
如果您的设备不具有该装置，如有必要，也可补充安装相应部件。
ProfiPack 改装套件:
订货号 x.xxx.xxx.xxx
吸尘器:
订货号 2.412.111
4 概览
1 入口槽
2 安全提示
3 警告贴标/铭牌
4 操作区
5 急停按钮
6 止挡
7 滚轮
8 “膨切” 滑块
9 抽吸装置接口
10 电缆支架

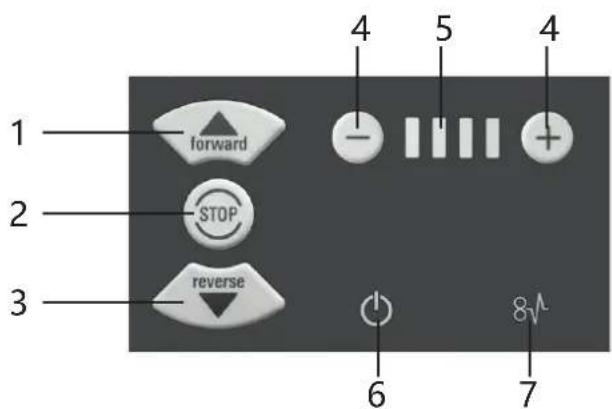

5 操作区和显示区
1 前进按钮
2 停止按钮
3 回退按钮
4 调节键
5 “速度”显示灯
6 “运行就绪”指示灯
7 “堵塞”指示灯
6 操作
开机
- 逆时针旋拧急停按钮，从而将其解锁。
- 将右侧的电源开关转到“I”位置。
“运行就绪”指示灯闪烁。
在较短时间后，“运行就绪”指示灯长亮。机器运行就绪。
按下“前进按钮”。
切割装置启动运行。
按下 - 和 + 调节键可以分 4 级调节工作速度。在停机状态下以及在运行期间都可以进行调节。
送入纸板
- 纸板的加工宽度最大达 425 mm。
- 如纸板超出所设置的宽度，就会自动被切割。
- 按下停止按钮即可使切割装置停下。
关机
将右侧的电源开关转到“0”位置。
可调的止挡
摇杆朝上：可以移动
摇杆朝下：锁定止挡
在压缩板上进行所有工作时都必须注意：佩戴手套。
为纸板打孔
- 摇杆 (1) 位于下部位置
- 锁紧螺栓已卡入
- 送入纸板
- 拧紧锁紧螺栓 (1)
- 向上抬摇杆 (2)。
- 将纸板送入大约 2 米
- 向下按摇杆 (2)。
- 送入纸板
1
2
从“膨切纸板”切换到“为纸板打孔”时，请除去材料残余。
- 关闭机器。将电源开关转到位置“0”。
- 用手除去挂在压缩板上的材料残余。
- 接通机器。将电源开关转到位置“1”。
- 推动硬纸板，除去通道中的材料残余。
- 手动除去剩余的材料残余。
7 故障排除
堵塞
在发生故障时，请操作“回退键”以取出材料。
切割装置 缓慢后退运行并将纸板往回推。
提示
如果纸板在卡住之前已经有大部分纸板被送入，则也可以按前进键。这会使切割装置缓慢向前运行，并切碎剩余的纸板。
在使用此项功能期间，“运行就绪”指示灯和“堵塞”指示灯会交替闪烁。
8 清洁
关闭机器并拔掉电源插头。仅可使用软布和温和的肥皂水进行清洁。应避免水渗入设备内部。
9 废弃处理/回收
达到使用年限后，需要环保地废弃处理机器。同时应遵照适用的规定。由于法律规定在不断变化，请您及时与当地管理部门联系。作为制造商，HSM公司也很乐意为您提供关于旧机废弃处理方面的咨询。
如果出现其他故障，在通知我们的客服部门之前，请先检查电机是否过载。在将机器重新投入运行之前，请先让其冷却大约15－20分钟。
10 技术数据
| 网格尺寸 5 x 100 mm | |
| 切割性能 最多 3 层 | |
| 工作速度 8.5 - 14.0 m/min | |
| 加工宽度 425 mm | |
| 入口高度 20 mm | |
| 接口 | 100V-240V / 50-60Hz, 220V-240V / 50-60Hz |
| 运行模式 持续运行 | |
| 最大功耗 1.87 kW | |
| 运输、存放和运行的环境条件:温度相对空气湿度海拔高度 | -10°C至+25°C最大90%,无冷凝最高2000m |
| 噪音排放(空载/负载) | 60 - 62 dB(A)66 - 67 dB(A) |
| 尺寸:宽×深×高(mm) 770 × 570 × 1040 | |
| 重量 170 kg | |
此纸板膨切机符合相关的欧盟统一规定：
