Тип продукт	Устройство за производство на защитни възглавници от картон за опаковане
Марка	HSM
Модел	ProfiPack P425
Размери (Д x Ш x В)	770 x 570 x 1040 mm
Тегло	170 kg
Електрозахранване	100-240 V / 50-60 Hz
Максимална консумирана мощност	1,87 kW
Работна ширина	425 mm
Височина на подаване	20 mm
Работна скорост	8,5 - 14,0 m/min (регулируем на 4 нива)
Капацитет на рязане	До 3 слоя картон
Интервали на разстояние	5 x 100 mm
Режим на работа	Постоянна работа
Ниво на шум (на празен ход / под товар)	60-62 dB(A) / 66-67 dB(A)
Условия на околната среда - Температура	-10 °C до +25 °C
Максимална относителна влажност	90 % (без конденз)
Максимална надморска височина	2 000 m
Гаранция	2 години (6 месеца при непрекъсната работа)
Поддръжка и почистване	Почистване с мека кърпа и сапунена вода; изключете преди това
Безопасност	Авариен стоп, заключване на колелата, защита срещу остриета
Опции	Вграден аспирационен комплект (свързване за прахосмукачка)
Съответствие	Директиви за ниско напрежение, ЕМС, RoHS

Често задавани въпроси - ProfiPack P425 HSM

Каква е основната функция на ProfiPack P425?

Това устройство е предназначено за превръщане на картон в защитни възглавници за опаковане, а не за унищожаване на документи. Позволява създаване на подложка от гофриран картон.

Какви видове картон могат да се използват?

Картони с максимална ширина 425 mm. По-широките картони се нарязват автоматично. Височината на подаване е 20 mm, до 3 слоя.

Как се регулира работната скорост?

Използвайте бутоните за регулиране + и - на контролния панел. Скоростта може да се настрои на 4 нива, от 8,5 до 14,0 m/min, в изключено или работно състояние.

Какво да направя при блокиране на картон?

Натиснете бутона за реверсиране, за да задвижите на заден ход и освободите картона. Ако е необходимо, използвайте бутона за преден ход, за да довършите рязането на останалия материал. Оставете да изстине 15-20 минути, ако двигателят е прегрял.

Как се поддържа устройството?

Изключете и извадете щепсела на машината. Почистете с мека кърпа и неагресивна сапунена вода. Избягвайте проникване на вода вътре.

Кои са важните указания за безопасност?

Никога не поставяйте ръце в процепа за подаване. Дръжте косата, широките дрехи и бижутата настрана. Използвайте аварийния стоп при опасност. Устройството не е подходящо за използване от деца.

Може ли да се използва прахосмукачка с машината?

Да, ProfiPack P425 може да бъде оборудван с вградено аспирационно устройство (опционално). Свързване за прахосмукачка е налично от дясната страна на устройството.

Къде мога да намеря резервни части?

Свържете се с производителя HSM или оторизиран дилър. Комплекти за трансформация и обезпрашители са налични под референция (напр. 2.412.111).

Каква е гаранцията на устройството?

Гаранцията е 2 години. При непрекъсната работа е ограничена до 6 месеца. Щетите, причинени от неправилна употреба, не се покриват.

Как да изхвърля машината в края на живота ѝ?

Спазвайте местните разпоредби за рециклиране на електронни отпадъци. Свържете се с общината или производителя HSM за съвети относно екологично изхвърляне.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ProfiPack P425 HSM

български: Уред за производство на опаковъчни подложки 117

1 Използване по предназначение, гаранция

ProfiPack P425 е предназначена само за производство на пълнеж за опаковки от картон. Машината има две години гаранция. При използване на сменен режим на работа гаранционният срок е 6 месеца. Износване, щети от използване не по предназначение, естествено износване или интервенции от трети лица не се покриват от гаранцията.

2 Обяснение на символите и указания за безопасност

Преди пускане в експлоатация на машината прочетете ръководството за експлоатация, съхранете го за бъдещо използване и го предайте на бъдещите потребители.

Съблюдавайте всички поставени върху ProfiPack указания за безопасност.

Предупреждение за наранявания от режещия инструмент

Възможни са порязвания от острия режещ инструмент.

Опасност от нараняване от остри ножове!

В никакъв случай не пъхайте ръка в отвора за подаване на хартията.

Опасност от нараняване от издърпване!

В сектора на отвора за въвеждане не бъдете с пусната дълга коса, свободно облекло, вратовръзки, шалове, колиета и гривни и др. Не унищожавайте материали, които могат да се увият, например ленти, шнурове, фолиа от мека пластмаса.

Опасности за деца и други лица!

Това съоръжение не е подходящо за употреба на места, където може да има деца.

Опасност от електрически ток

Опасното мрежово напрежение може да доведе до токов удар при неправилна работа с машината.

• Редовно проверявайте уреда и кабела за повреди.
• При повреда или неправилно функциониране, както и преди преместване или почистване изключете ProfiPack и извадете щепсела.

• Уверете се, че щепсельт е леснодостъпен.

• Преди включване на щепсела се убедете, че напрежението и честотата на вашата електрическа мрежа отговарят на данните от фирмената табелка.

• Внимавайте да не попаднат течности в ProfiPack.
• Машината не трябва да се поставя в близост до отоплителни тела или други източници на топлина.
• Вентилационните отвори трябва да са свободни и да са на разстояние от стени и от мебели най-малко 5 см.
• Никога не дърпайте щепсела за кабела от контакта, а хвашайте винаги за щепсела.

3 Транспорт, поставяне

Свържете захранващия кабел към машина- та. Включването трябва да стане към елек- трически контакт, който съответства на да- нните от фабричната табелка. Внимавайте свързващият кабел да е свободен и по него да не се стъпва. Поставете щепсе- ла на машината в правилно инсталиран контакт.

Блокирайте предните колела чрез натискане на спирачния лост надолу.

Указание:

HSM ProfiPack 425 може да се достави и с вградено засмукващо устройство. Със засмукващ апарат можете да отстранявате падащия при преработката на картон прах. Ако уредът разполага със засмукващо устройство, от дясната страна (9) е разположена връзка за свързването му. Ако уредът не разполага с такова устройство, можете да монтирате допълнително тези части при необходимост.

Комплект за преоборудване на ProfiPack: Каталожен номер х.xxx.xxx.xxx Уред за улавяне на прах: Каталожен номер 2.412.111

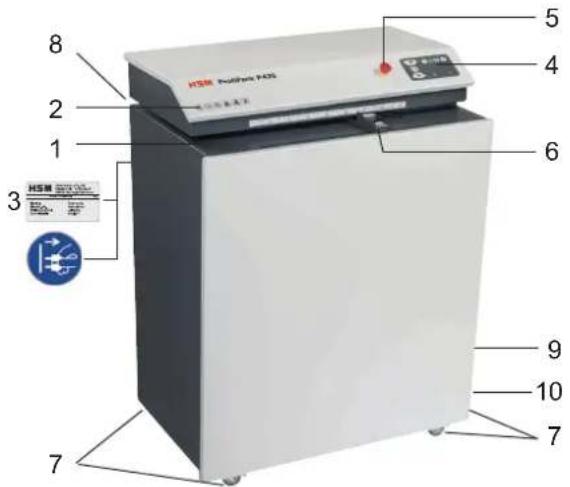

4 Преглед

1 Отвор за подаване
2 Указание за безопасност
3 Предупредителни лепенки/фабрична табелка
4 Табло за управление
5 Бутон за аварийно изключване
6 Опора
7 Ролки
8 Шибър „Плъзгане нагоре“
9 Свързване за засмукващ апарат
10 Щипка за кабели

1 Бутон напред
2 Бутон за спиране
3 Бутон за обръщане
4 Настройки
5 Светлинен индикатор „Скорост“
6 Светлинен индикатор „Готово за работа“
7 Светлинен индикатор „Блокаж“

6 Обслужване

Включване

- Деблокирайте бутона за аварийно изключване, като го завъртите обратно на часовниковата стрелка.

- Включете превключвателя за за- хранване отдясно на позиция „I“.

Светлинният индикатор „Готово за работа“ мига.

След кратко време светлинният индикатор „Готово за работа“ свети непрекъснато. Машината е готова за работа.

Натиснете бутона напред. Режещият модул стартира

Натискайки бутоните за настройка - и +, работната скорост се настройва в 4 стъпки. Има възможност да се регулират стойката и режима на работа.

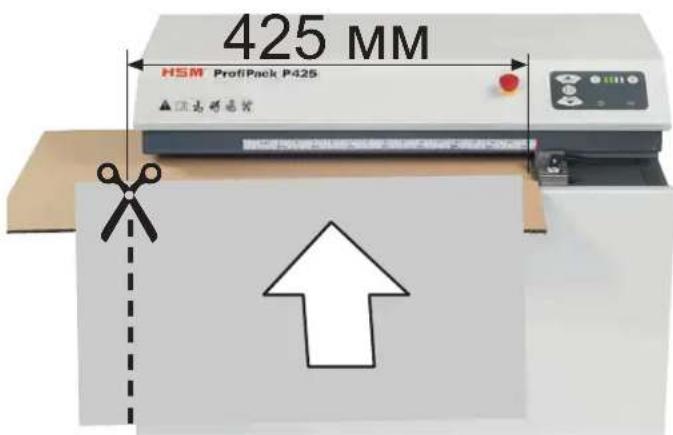

Подаване на картон

- Обработват се картони с ширина до 425 мм.

- По-широкият картон се отрязва автоматично.

- Натискайки бутона за спиране, режещият модул спира.

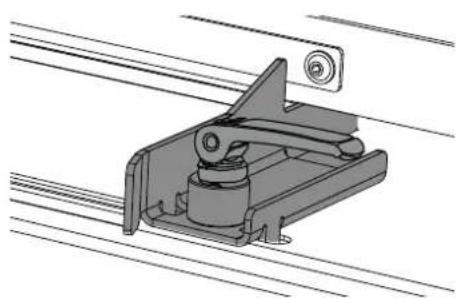

Диапазон на настройка на опората

Лостът е горе: към преместване Лостът е долу: Здрава опора

Включете превключвателя за захранване отдясно на позиция „0“.

ВНИМАНИЕ

Отстраняване на остатъци от материала

Спазвайте следното при всякакви дейности с компресионния контейнер: Носете ръкавици.

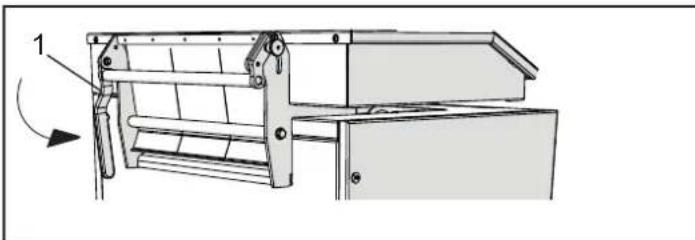

Перфориране на картон

• Лостът (1) се намира в долна позиция
• Фиксиращият болт е застопорен
• Въведете картона

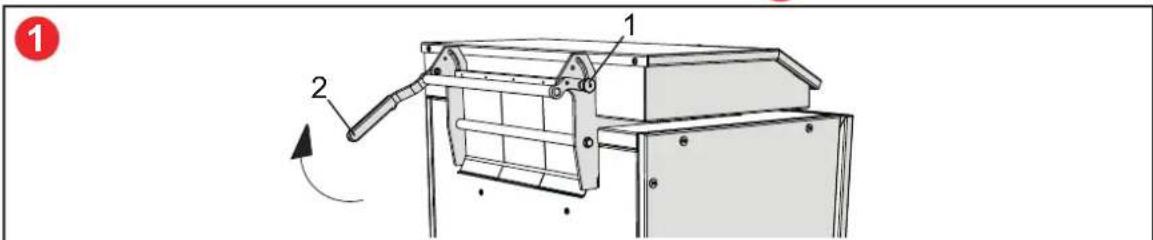

Уплътняване на картон

• Издърпайте фиксиращия болт (1)
• Издърпайте лоста (2) нагоре.
  • Въведете картона около 2 линейни метра

1

• Натиснете лоста (2) надолу.
• Въведете картона

2

Отстранете остатъците от материала, когато преминавате от „уплътняване на картон“ към „перфориране на картон“.

• Изключете машината. Поставете мрежовия прекъсвач на позиция „0“.
• Отстранете с ръка остатъците от материала, които висят на притискащата пластина.
• Включете машината. Поставете мрежовия прекъсвач на позиция „I“.
• Вкарайте твърд картон, за да освободите отвора от остатъците от материала.
• Отстранете с ръка останалите остатъци от материала.

7 Отстраняване на повреди

Блокаж

В случай на повреда натиснете бутона „Реверсиращ бутон“, за да извадите останал материал.

Режещият механизмъм стартира бавно назад и натиснете картона в обратна посока.

Указание

В случай че картонът и блокировката вече са достигнали до голямо отклонение, можете да натиснете и бутона за придвижване напред. По този начин режещият инструмент се придвижва отново бавно напред и унищожава оставащия картон. Докато се изпълнява тази функция, режимите „Готово за работа“ и „Блокиране“ започват да мигат.

При други смущения проверете, преди да се обърнете към нашата служба за работа с клиенти, дали не е бил претоварен двигателят. Преди ново пускане оставете машината да се охлади около 15 – 20 min.

8 Почистване

Изключете машината и извадете щекера. Почиствайте само с мека кърпа и слаб сапунен разтвор. При това не трябва да прониква вода в уреда.

9 Изхвърляне / Рециклиране

В края на експлоатационния срок машината трябва да се изхвърли без да се замърсява околната среда. При това трябва да се съблюдават валидните предписания. Тъй като законодателните

разпоредби са подложени на постоянни промени, Ви молим в дадения момент да се свържете с Вашата локална администрация. Фирма HSM като производител ще Ви консултира с удоволствие относно изхвърлянето на Вашата стара машина.

10 Технически данни

Размер на растера 5 x 100 мм
Размер на рязане до 3 положения
Работна скорост 8,5 – 14,0 м/мин
Работна ширина 425 мм
Височина на подаване 20 мм
Електрическо свързване 100V-240V /	50-60Hz , 220V-240V / 50-60Hz
Работен режим	Постоянен режим на работа
Мощност при макс.	1,87 kW
Условия на околната среда за транспорт, съхранение и работа:ТемператураОтносителна влажност на въздуха Височина над морското равнище	-10 °C до +25 °Смакс. 90%, некондензираща макс. 2000 м
Ниво на шума(Празен ход /товар)	60 – 62 dB(A)66 – 67 dB(A)
Размери Ш x Д x В (мм)	770 x 570 x 1040
Тегло	170 кг

Машината за изглаждане на опаковки отговаря на съответните директиви на Европейския Съюз за хармонизиране:

• Директива за ниско напрежение 2014/35/EC
- Директива за електромагнитна съвместимост 2014/30/EC
- Директива за ограничаване използването на опасни и вредни вещества (RoHS) 2011/65/EC
Декларацията на ЕС за съгласуване може да се поиска от производителя.
