BEDIENUNGSANLEITUNG ProfiPack P425 HSM

deutsch: Gerät zum Herstellen von Verpackungspolstern 3

1 Bestimmungsgemäße Verwendung, Gewährleistung

Der ProfiPack P425 ist ausschließlich zur Herstellung von Verpackungspolstern aus Kartonagen bestimmt. Für die Maschine leisten wir zwei Jahre Gewähr. Bei Nutzung im Mehrschichtbetrieb beträgt die Gewährleistungszeit 6 Monate. Verschleiß, Schäden durch unsachgemäße Behandlung, natürliche Abnutzung bzw. Eingriffe von dritter Seite, fallen nicht unter die Gewährleistung.

2 Symbolerklärung und Sicherheitshinweise

Lesen Sie vor Inbetriebnahme der Maschine die Betriebsanleitung, bewahren Sie diese für späteren Gebrauch auf und geben Sie die Anleitung an spätere Nutzer weiter.

Beachten Sie alle auf dem Profi pack angebrachten Sicherheitshinweise.

Warnung vor Verletzungen durch das Schneidwerk

Schnittverletzungen sind durch das scharfe Schneidwerk möglich.

Verletzungsgefahr durch scharfe Messer!

Fassen Sie niemals in den Schlitz der Papierzufuhr.

Verletzungsgefahr durch Einziehen!

Bringen Sie lange Haare, lose Kleidung, Krawatten, Schals, Hals- und Armkettchen usw. nicht in den Bereich der Zuführöffnung. Vernichten Sie kein Material, das zu Schlingenbildung neigt, z.B. Bänder, Verschnürungen, Weichplastikfolieni.

Gefahren für Kinder und andere Personen!

Diese Einrichtung ist nicht für die Verwendung an Orten geeignet, an denen möglicherweise Kinder anwesend sein können.

Gefährdung durch elektrischen Strom

Gefährliche Netzspannung kann bei fehlerhaftem Umgang mit der Maschine zu elektrischem Stromschlag führen.

- Prüfen Sie Gerät und Kabel regelmäßig auf Schäden.

- Schalten Sie den Profipack bei Beschädigung oder nicht ordnungsgemäßer Funktion sowie vor Platzwechsel oder Reinigung aus und ziehen Sie den Netzstecker.

- Achten Sie darauf, dass der Netzstecker leicht erreichbar ist.

• Überprüfen Sie vor dem Einstecken des Netzsteckers, dass Spannung und Frequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
• Vermeiden Sie, dass Flüssigkeiten in den ProfiPack gelangen.
• Die Maschine darf nicht in der Nähe eines Heizkörpers oder einer anderen Wärmequelle aufgestellt werden.
• Die Lüftungsschlitze müssen frei sein und ein Abstand zur Wand oder zu Möbeln von min. 5 cm eingehalten werden.
• Ziehen Sie den Netzstecker nie an der Zuleitung aus der Steckdose, sondern fassen Sie immer den Netzstecker an.

Servicearbeiten dürfen nur vom HSM-Kundendienst und Service-Technikern unserer Vertragspartner durchgeführt werden. Kundendienstadressen siehe Seite 168.

3 Transport, Aufstellung

Verbinden Sie das Anschlusskabel mit der Maschine. Der Anschluss muss an eine Stromquelle erfolgen, die den Angaben des Typenschildes entspricht. Achten Sie darauf, dass das Anschlusskabel frei liegt und nicht auf das Kabel getreten werden kann. Stecken Sie den Anschlussstecker der Maschine in eine ordnungsgemäß installierte Steckdose.

Arretieren Sie die vorderen Rollen durch Herabdrücken des Bremshebels.

Hinweis:

Der HSM Profi Pack 425 ist auch mit eingebauter Absaugvorrichtung lieferbar. Mit einem Sauggerät können Sie den bei der Verarbeitung des Kartons anfallenden Staub entfernen. Falls Ihr Gerät die Absaugvorrichtung aufweist, ist auf der rechten Seite (9) ein Anschluss für das Sauggerät vorhanden. Falls Ihr Gerät diese Vorrichtung nicht aufweist, können Sie die Teile bei Bedarf nachträglich montieren.

Umbausatz Profi Pack:

Bestell-Nummer 2.412.111

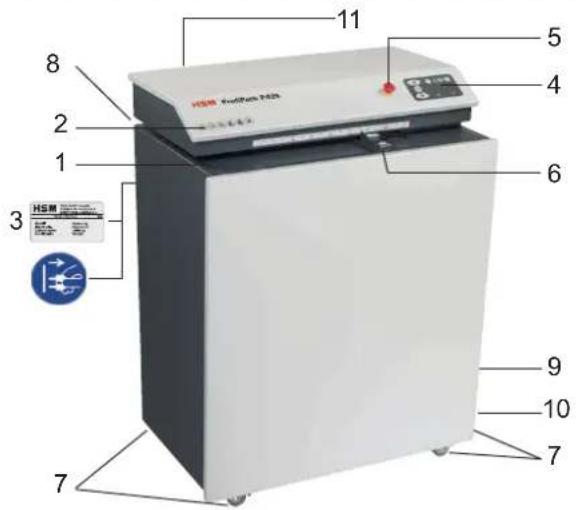

4 Übersicht

HSM FinTech HSM 11 8 2 1 3 6 5 4 9 10 7 7

1 Zuführöff nung
2 Sicherheitshinweis
3 Warnaufkleber / Typenschild
4 Bedienfeld
5 Not-Aus-Taster
6 Anschlag
7 Rollen
8 Schieber „Aufpolstern“
9 Anschluss für Sauggerät
10 Kabelhalter
11 Stauchklappe

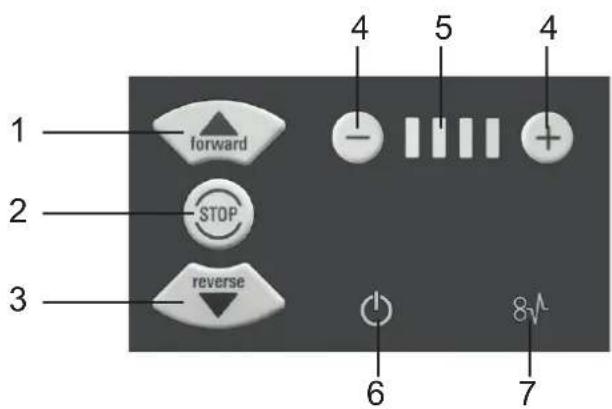

5 Bedien - und Anzeigefeld

1 Vorwärtstaste
2 Stopptaste
3 Reversiertaste
4 Einstelltasten
5 Anzeige „Geschwindigkeit“
6 Anzeige „Betriebsbereit“
7 Anzeige „Blockade“

6 Bedienung

Einschalten

- Entriegeln Sie den Not-Aus-Taster, indem Sie ihn entgegen dem Uhrzeigersinn drehen.

- Schalten Sie den Netzschalter an der rechten Seite auf Stellung „I“.

Anzeige „Betriebsbereit“ blinkt.

Nach kurzer Zeit leuchtet die Anzeige „Betriebsbereit“ konstant. Die Maschine ist betriebsbereit.

Drücken Sie die „Vorwärtstaste“.

Schneidwerk läuft an.

Durch Drücken der - und + Einstelltasten wird die Arbeitsgeschwindigkeit in 4 Stufen reguliert.

Einstellung im Stand und Betrieb möglich.

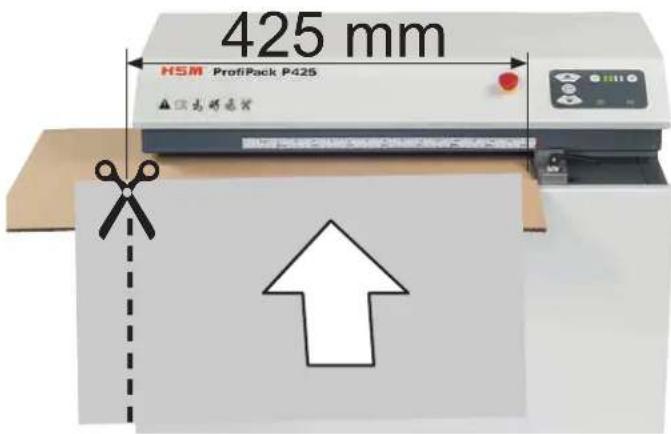

Kartonagen zuführen

425 mm HSM ProfiPack P425 ▲拉克新星器

• Kartonagen werden auf einer Breite bis zu 425 mm bearbeitet.
• Breiterer Karton wird automatisch abgeschnitten.
• Durch Drücken der Stopp Taste schaltet das Schneidwerk ab.

Ausschalten

Schalten Sie den Netzschalter an der rechten Seite auf Stellung „0“.

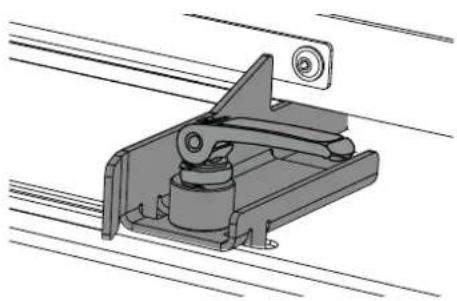

Einstellbarer Anschlag

Hebel oben: zum Verschieben

Hebel unten: Anschlag fest

Materialreste entfernen

▶ Bei allen Arbeiten an der Stauchklappe beachten: Handschuhe tragen.

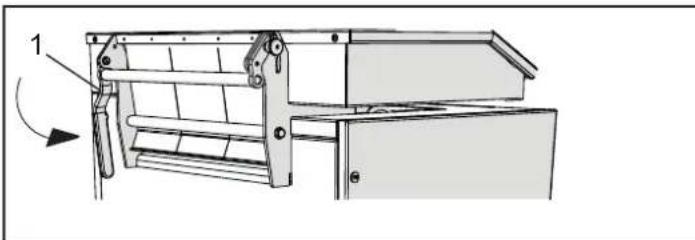

Kartonage perforieren

• Hebel (1) befi ndet sich in unterer Position
• Rastbolzen ist eingerastet
- Kartonage zuführen

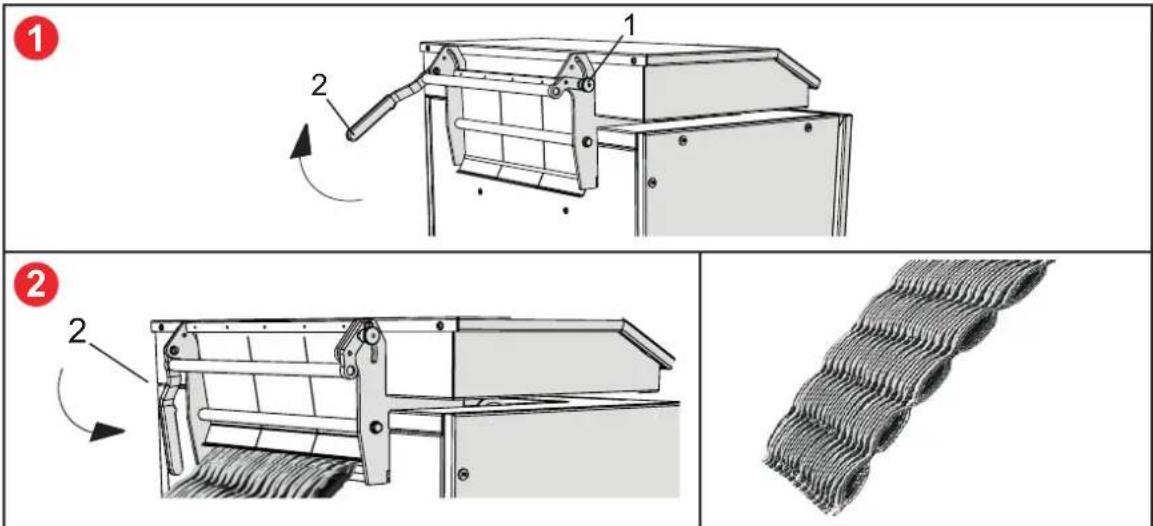

Kartonage aufpolstern

• Rastbolzen (1) ziehen
• Hebel (2) nach oben ziehen.
• ca. 2 Laufmeter Kartonage zuführen

1

• Hebel (2) nach unten drücken.
- Kartonage zuführen

2

Entfernen Sie Materialreste, wenn Sie von "Kartonage aufpolstern" zu "Kartonage perforieren", wechseln.

• Maschine ausschalten. Schalten Sie den Netzschalter auf Stellung „0“.
• Materialreste, die am Stauchblech hängen, von Hand entfernen.
• Maschine einschalten. Schalten Sie den Netzschalter auf Stellung „I“.
• Feste Kartonage nachschieben, um den Schacht von Materialresten zu befreien.
  • Verbleibende Materialreste händisch entfernen.

7 Störungsbeseitigung

Blockade

Betätigen Sie zur Materialentnahme bei Störungen die „Reversiertaste“.

Das Schneidwerk läuft langsam rückwärts und schiebt die Kartonage zurück.

Hinweis

Falls die Kartonage bis zur Blockierung schon zu einem großen Teil eingezogen wurde, können Sie auch die Vorwärtstaste drücken. Dadurch läuft das Schneidwerk langsam vorwärts und vernichtet die restliche Kartonage. Während dieser Funktion blinkt im Wechsel „Betriebsbereit“ und „Blockade“.

Bei anderen Störungen prüfen Sie bitte vor der Benachrichtigung unseres Kundendiens- tes, ob der Motor überlastet wurde. Lassen Sie die Maschine vor erneuter Inbetriebnahme ca. 15 – 20 min. abkühlen.

8 Reinigung

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Die Reinigung darf nur mit einem weichen Tuch und einer milden Seifenwasserlösung erfolgen. Dabei darf kein Wasser in das Gerät eindringen.

9 Entsorgung / Recycling

Am Ende der Lebensdauer ist die Maschine umweltgerecht zu entsorgen. Dabei sind die dann gültigen Vorschriften zu beachten. Da die Gesetzeslage ständigen Veränderungen unterworfen ist, bitten wir

Sie, sich zum gegebenen Zeitpunkt mit Ihrer kommunalen Verwaltung in Verbindung zu setzen. Auch die Firma HSM als Hersteller berät Sie gern zur Entsorgung Ihrer Altmaschine.

10 Technische Daten

Rastermaß 5 x 100 mm
Schnittleistung bis zu 3 Lagen
Arbeitsgeschwindigkeit 8,5 - 14,0 m/min
Arbeitsbreite 425 mm
Einlasshöhe < 20 mm
Anschluss 100V-240V / 50-60Hz , 220V-240V / 50-60Hz
Betriebsart Dauerbetrieb
Leistungsaufnahme max. 1,87 kW
Umgebungsbedingungen für Transport,Lagerung und Betrieb:Temperaturrelative LuftfeuchteHöhe über NN	-10 °C bis +25 °Cmax. 90 %, nicht kondensierendmax. 2.000 m
Geräuschemission(Leerlauf / Last)	60 - 62 dB(A)66 - 67 dB(A)
Maße B x T x H (mm) 770 x 570 x 1040
Gewicht 170 kg

Die Verpackungspolstermaschine erfüllt die einschlägigen Harmonisierungsvorschriften der Europäischen Union:

• Niederspannungsrichtlinie 2014/35/EU
• EMV-Richtlinie 2014/30/EU
• RoHS-Richtlinie 2011/65/EU

Die EU-Konformitätserklärung kann beim Hersteller angefordert werden.
